Ливневая канализация в частном доме своими руками: схема отвода вод и инструкция

Ливневая канализация в частном доме, схема монтажа и процесс ее установки должны быть хорошо продуманы. Система позволяет решить сразу несколько проблем. С ее помощью можно избавиться от луж на загородном участке и сделать почву менее влажной. В условиях постоянной сырости корни растений начинают подгнивать и это становится заметно по их внешнему виду. Система водоотведения особенно нужна огородникам. Во время долгих затяжных дождей они вынуждены принимать экстренные меры по осушению грядок. Спасти урожай удается не всегда. Вода, находящаяся под землей, давит на стены фундамента. Чем выше ее уровень, тем больше давление. Внутренняя гидроизоляция не всегда справляется с таким напором. Единственный способ решить проблему — сделать отвод по периметру здания либо в тех зонах, где он необходим.

Все о ливневой канализации в частном доме

Виды систем
Способы водоотведения
Схема
Пошаговая инструкция по монтажу системы

Материалы и инструменты для работы
Монтаж открытых каналов
Прокладка подземных коммуникаций

Виды систем ливневой канализации

Открытая или линейная — это самое простое решение, при котором все детали расположены сверху. Система представляет собой желоба, собранные из пластиковых, металлических или бетонных лотков. Их закрывают решеткой, нужной, чтобы выровнять поверхность и предотвратить попадание мусора. Каналы иногда оставляют открытыми, но в этом случае их приходится часто прочищать от листьев, веток и камней. Их соединяют с коллектором, общим стоком либо собирают воду в резервуар для ее дальнейшего использования. В районах, где средняя норма осадков невелика, сток направляют в сад и огород для поливки.
Закрытая или точечная — вода стекает в дождеприемники, соединенные подземными трубами с общим отводным каналом. Чтобы правильно провести ее расчет, понадобится помощь специалиста. На глаз будет сложно определить количество сборных элементов, их расположение, уровень заглубления. При ошибке система не сможет работать эффективно. Кроме того, есть риск потратить неоправданно большое количество средств на ее устройство.
Комбинированная — сочетание открытого и закрытого типов.

Выбор способа водоотведения

На выбор влияют несколько факторов.

Особенности расположения здания. Если оно находится в низине, потребуются серьезные защитные меры — иначе паводки, осадки и избыточная влажность нанесут серьезный ущерб дому и участку. В этом случае проводится дренирование территории, прокладка отводных каналов, устройство подземных шахт и другие сложные мероприятия.
Среднее число осадков в регионе — оно приведено в СНиП 2.04.03-85. Постройка, расположенная в засушливой местности и стоящая на твердом грунте, не испытывает сильного воздействия потоков. Чтобы решить проблему, достаточно провести желоба в сточную канаву. Есть районы, где необходимы масштабные работы.
Высота снегового покрова — она оказывает влияние на высоту паводков.
Площадь стока — вся территория, включая кровлю и дорожки.
Свойства грунта и его рельеф. Вода легко проходит сквозь песок и каменистый грунт, но надолго задерживается в пластах глинозема, создавая лужи и оказывая разрушительное воздействие на подземные конструкции.
Планировка на участке, а также требования к его оформлению. Открытые каналы не всегда вписываются в ландшафт территории. Даже при низкой влажности иногда приходится прокладывать каналы под землей.
При закрытом способе нужно знать глубину промерзания грунта. Трубы не должны промерзать, иначе они не смогут функционировать во время весенних паводков. В этот период они особенно нужны. Кроме того, расширяющаяся при замерзании вода способна их повредить. При прокладке в верхних слоях используют геотекстиль или другие теплоизоляционные материалы.
Следует знать расположение уже проложенных коммуникаций.

При устройстве ливневой канализации в частном доме ее не рекомендуется совмещать с общедомовой проводкой, к которой подключена сантехника. Во время паводков или продолжительных осадков уровень в колодцах поднимется. Это создаст проблемы со спуском и сливом в кухне, ванной и туалете. Не стоит сточный желоб объединять с дренажом, предназначенным для понижения грунтовых вод. Общий резервуар может не справиться с потоком. Кроме того, его придется постоянно очищать от мусора.

Водоснабжение и канализация
Как сделать канализацию в частном доме: варианты устройства и правильный монтаж

Элементы системы водоотведения

Лотки, из которых состоит канал.
Дождеприемники.
Сточные колодцы.
Коллекторы.
Фильтры.
Подземная труба, подсоединенная к резервуару, — по ней лишняя влага удаляется с территории.

Выбор схемы зависит от особенностей региона и самого участка. Так, например, сток по верхним желобам можно сбрасывать в находящийся поблизости водоем. Если его нет рядом, потребуется отдельный колодец.

Лотки

Их монтируют вдоль дорожек, по краям площадок, под кровлей. Они имеют маркировку, обозначающую класс прочности. Например, изделия класса А15 выдерживают нагрузку до 1,5 т, В125 — до 12,5 т. Их допускается укладывать возле ворот для автомобиля — они легко выдерживают вес тяжелого внедорожника. Средняя длина детали составляет 1 м. Пропускная способность зависит от гидравлического сечения, обозначающегося индексом DN. Для дачи подходят изделия с сечением от DN100 до DN200. Сборные элементы соединяются с помощью замков, позволяющих крепить их к трубам.

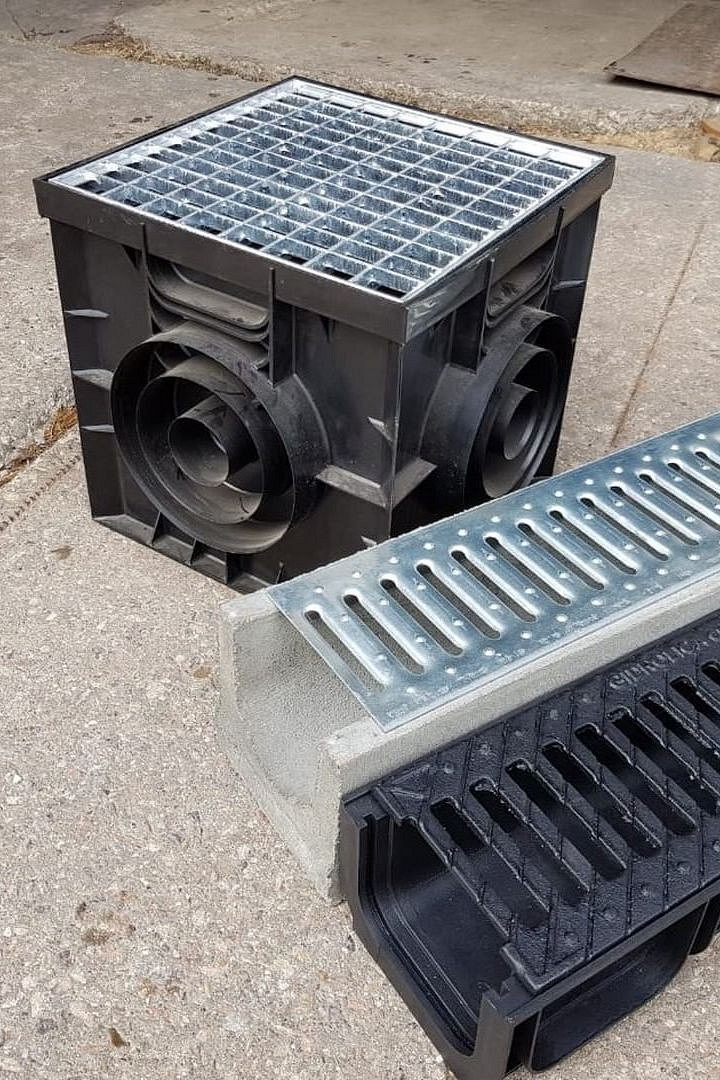

Дождеприемники

Устройства, принимающие потоки, соединены между собой под землей. Их диаметр рассчитывается с учетом средней нормы осадков, площади территории и ее расположения. Выпускаются чугунные и пластиковые изделия. Чугунные более надежны и долговечны. Пластиковые просты в монтаже. Они выпускаются в форме куба со стороной 25-40 см.

При установке дождеприемника для ливневой канализации своими руками нужно правильно выбрать место его расположения. Как правило, это нижние точки на территории и пространство у кровельного водосточного желоба.

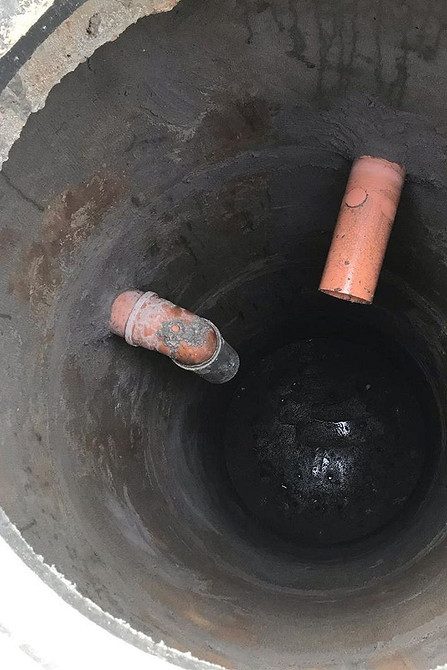

Колодцы

Они принимают от двух потоков и используются при большом объеме стоков. Их выкладывают из кирпича и оштукатуривают либо возводят стенки из бетона методом опалубки. Чтобы влага не просачивалась в грунт и не распространялась в его толще, дно необходимо забетонировать. Существуют сборные модели, состоящие из бетонных или полимерных колец. Нижний элемент имеет непроницаемое дно. Коммуникации подключаются через патрубки. Сверху находится ревизионный люк.

Устройства размещают с определенным интервалом, зависящим от их ширины. На прямых участках достаточно одного на 10 м.

Коллекторы

Это резервуары, служащие для накопления воды. В них соединяются все потоки. Из коллекторов они поступают в общий сточный канал или систему доочистки. Накопитель собирают из железобетонных, металлических и пластиковых колец, заливая цементное дно. Проще установить уже готовое устройство или сделать его из пластикового колодца, закрыв выходные отверстия. Существуют готовые многокамерные модели с функцией доочистки. Для откачки используют погружные насосы.

Фильтры и сифоны

В комплект может входить сифон, решетка, съемные накопители для мусора. Сифон создает водяной затвор, препятствующий проникновению запахов на поверхность. Он представляет собой перегородки внутри камеры. Фильтры защищают от песка и грязи. Прочистить подземные элементы очень сложно. Иногда их приходится для этого выкапывать. Фильтры снижают скорость потока, позволяя частицам осесть на дно.

Трубы

Коммуникации состоят из асбестовых, металлических или полимерных труб. Их сечение подбирают по объему отводящейся влаги. Объем рассчитывают по формуле: Q = q20 *F*K, где:

q20 — интенсивность осадков, характерная для данного региона. Она показывает количество литров осадков, выпавших за 20 сек на 1 Га.
F — площадь участка со всеми постройками.
К — коэффициент, зависящий от того, что собой представляет поверхность. Для щебня он равен 0,4, для кровельного покрытия — 1. Его берут из таблицы в СНиПе.

Чаще всего используются изделия с диаметром 10 см. Уклон определяется по таблице Лукиных. В среднем он составляет 20 мм на 1 пог. м. На входе в колодец эту величину увеличивают, а в зоне фильтрации снижают.

Инструкция по монтажу ливневой канализации

Начать следует с подготовки кровли. Водосточная система должна работать исправно. Необходимо провести земельные работы, чтобы влага не застаивалась на его площади, а стекала в созданные для нее каналы. Потребуется подготовка плана с указанием особенностей рельефа. На нем должны быть обозначены уклоны и направление потоков.

Необходимые инструменты

Дисковая пила.
Строительный уровень.
Рулетка.
Молоток обычный.
Резиновый молоток, которым укладывают плитку.
Мастерок.
Лопата.
Шнур, выполняющий функцию разметки. Его натягивают между двумя кольями.
Емкость для приготовления строительного раствора.

Устройство открытых желобов

Работы проходят в несколько этапов.

Согласно разработанному плану прокладывают траншею. Расстояние от каждой из сторон лотка до ее краев — 10 см. От нижней части до дна откладывают такое же расстояние. Шнуром отмечают положение верхнего края деталей. Его выставляют с помощью строительного уровня, закрепленного на деревянных кольях или арматурных прутьях. Верхний край изделия размещают чуть ниже дорожного покрытия.
Дно разравнивают и утрамбовывают. Камни удаляют, а оставшиеся после них углубления засыпают землей и уплотняют. Затем насыпают слой песка высотой 20 см и уплотняют его струей воды из шланга. Сверху устраивают бетонную подушку.
Установку ведут от точки сброса. На корпусе есть отметка, указывающая направление потока.
Для фильтра потребуется более глубокий котлован. Он находится в конце и начале линии. Устройство располагают на стыках и поворотах. К нему подводят дренажную трубу.
Все сборные элементы выставляют по уровню. Если край выступает над шнуром, его осаживают резиновым молотком. Верх располагают на несколько сантиметров ниже нулевой отметки. Это нужно для того, чтобы вода могла быстро в него стекать. Такой перепад на мешает при ходьбе.
Чтобы провести боковую стыковку, стенку подрезают болгаркой. Контур должен совпасть с крайней деталью бокового ответвления.
На ровных участках уклон создают искусственно, размещая детали на разной глубине.
Верх закрывают решеткой. Она совпадает с верхней кромкой. Ее укладывают на края и специальную перпендикулярную полку, вставляющуюся в пазы стенок. Пластиковые желоба погружают в бетонную смесь с уже закрепленной на них решеткой — иначе смесь сомнет стенки. Чтобы она не попадала внутрь и не портила поверхность решетки, верх оборачивают полиэтиленом.
Стыки между сборными элементами заделывают герметиком. Края, примыкающие к дождеприемнику, закрывают заглушками.
Траншею по сторонам от желоба отделывают дорожной плиткой или брусчаткой. Пространство между лотком и дорожным покрытием замазывают герметиком.

Монтаж точечной системы

Сначала производится разметка. Над всеми узлами вбивают колья и натягивают шнур, отмечающий положение коммуникаций.
Траншеи придется рыть ниже уровня промерзания. Для проведения работ может понадобиться спецтехника. Лопатой придется работать очень долго. Проще арендовать мини-экскаватор.
Дно засыпают слоем песка и трамбуют его водой из шланга. Высота подушки составляет от 15 до 20 см.

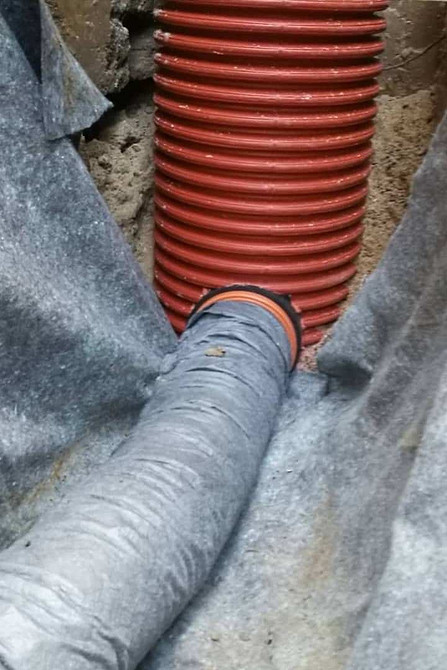

Чтобы корни растений не нанесли вред, стенки и дно застилают геотекстилем. Этот материал хорошо сохраняет тепло и обеспечивает защиту от промерзания.
В местах сброса ставят фильтры и дождеприемники. Их соединяют с трубопроводом. Все детали выполнены по международному стандарту и хорошо стыкуются, но лучше использовать набор от одного производителя. Так стыковка будет более плотной.
При прокладке коммуникаций не допускается провисание элементов. Проблемные зоны нужно разровнять, углубления засыпать грунтом и утрамбовать. Трубы стыкуют и фиксируют при помощи фитингов.
Коллекторы и колодцы устанавливаются по схеме. Смотровые колодцы следует устраивать через каждые 10 м.
Все стыки необходимо тщательно загерметизировать.

Перед тем как засыпать котлован, проводят испытание системы. В нее заливают воду из шланга, наполняя ее целиком. При отсутствии протечек траншею засыпают. После этого монтаж ливневой канализации в частном доме своими руками считается завершенным.
