12 вопросов и ответов о системах инсталляции

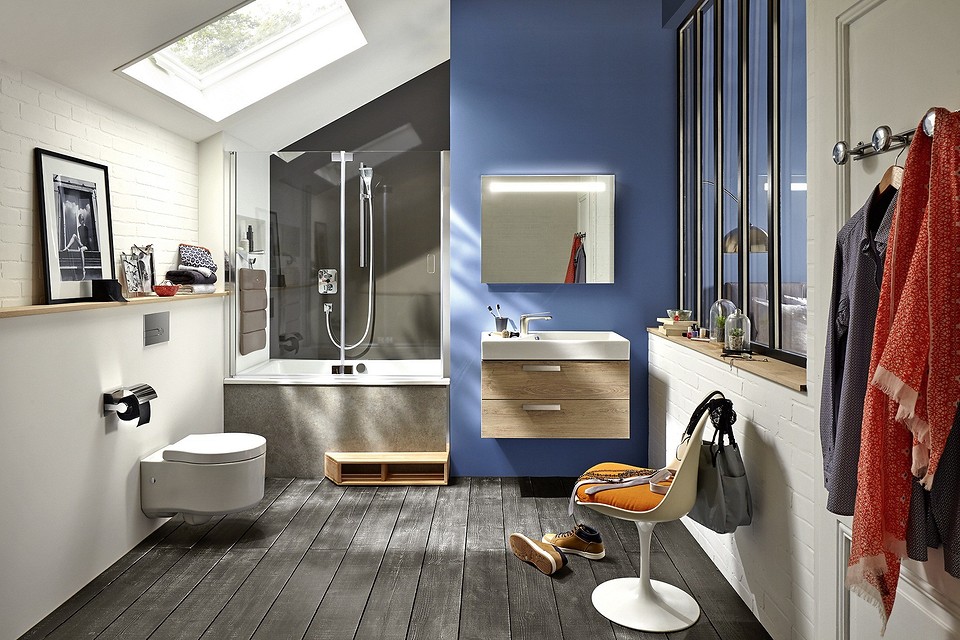

В последнее десятилетие сантехническое оборудование, «парящее над полом», стало неотъемлемым элементом в дизайне ванных комнат и туа­летов. Параллельно с этим наметилась тенденция скрыть все технические подробности. Для невидимого подключения сантехники к системам водоснабжения и канализации и крепления санфарфора на стене, а также для размещения бачков унитаза за стеной было найдено единое инженерное решение — системы инсталляции. В применении к ванной комнате под системой инсталляции (СИ) подразумевают полностью укомплектованный инженерный модуль (элемент), позволяющий скрыто подключить любой сантехнический прибор к системам водоснабжения и канализации как отдельно, так и в общей интегрированной системе. Для этого не придётся штрабить стены, прятать коммуникации в пол. Модуль можно использовать как при первичном ремонте, так и во время модернизации санузлов.

1 Какие виды инсталляционных модулей существуют?

Системы инсталляции делятся на блочные и рамные. Диапазон возможностей блочных систем ограничен. Системы данного типа (их ещё называют «инсталляционный комплект для обмуровки») предназначены для установки унитаза на несущие стены, к которым их крепят анкерными болтами. Бачок при этом встраивается в стену.

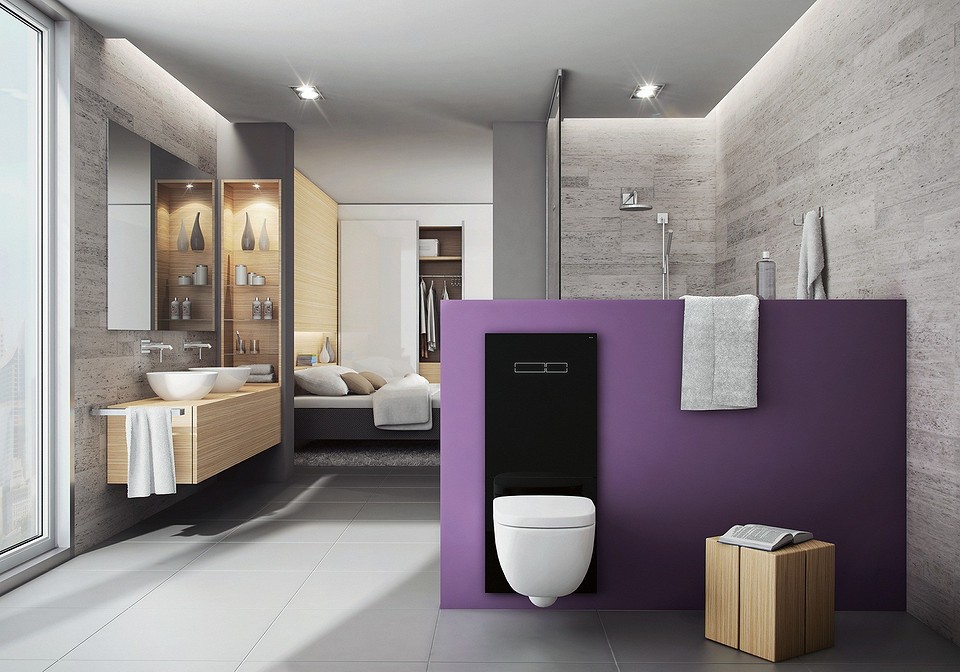

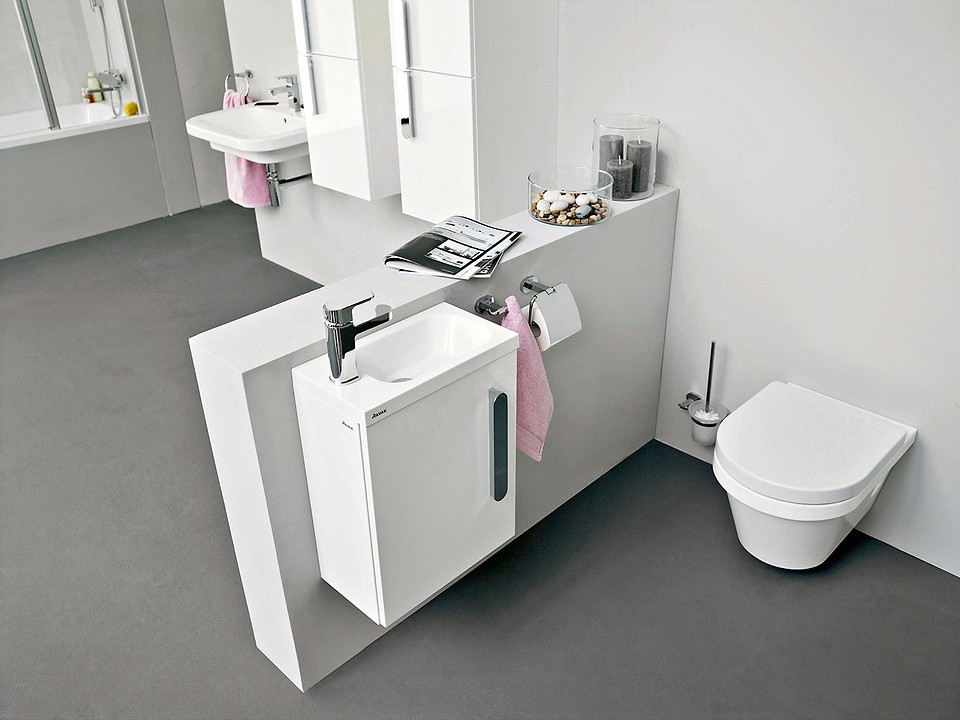

Более универсальным, быстрым решением монтажа являются системы, смонтированные на собственной раме. Рамная инсталляция — это прочный стальной каркас с антикоррозийным покрытием, к которому прилагается арматура, требуемая для подключения и крепления инсталляции и навешиваемых на неё сантехприборов. И при этом расположить приборы можно практически в любом месте: традиционно вдоль стены, в углу, под окном или выстроив с помощью модулей и специальных дополнительных профилей перегородки полной и неполной высоты, разделив помещение на функциональные зоны.

2 Есть ли какие-то принципиальные различия в модулях для инсталляции унитаза, биде, умывальника?

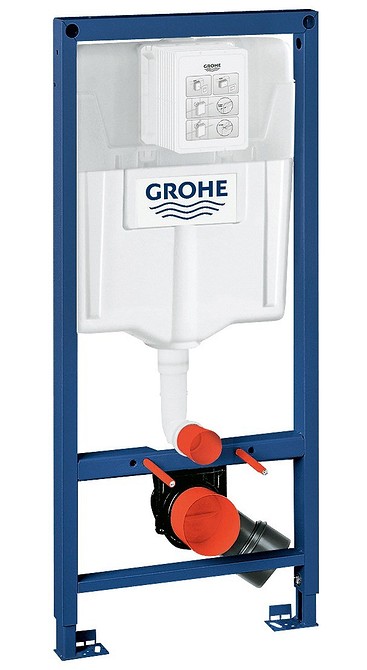

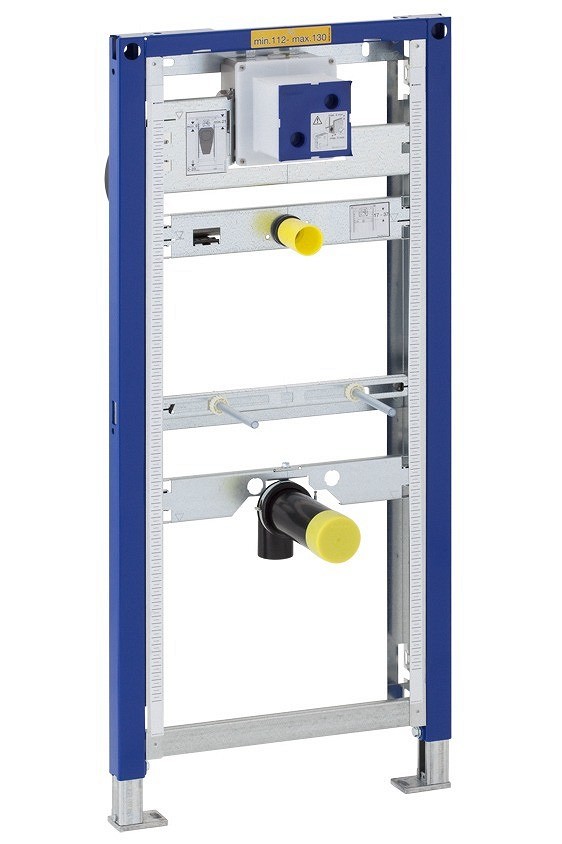

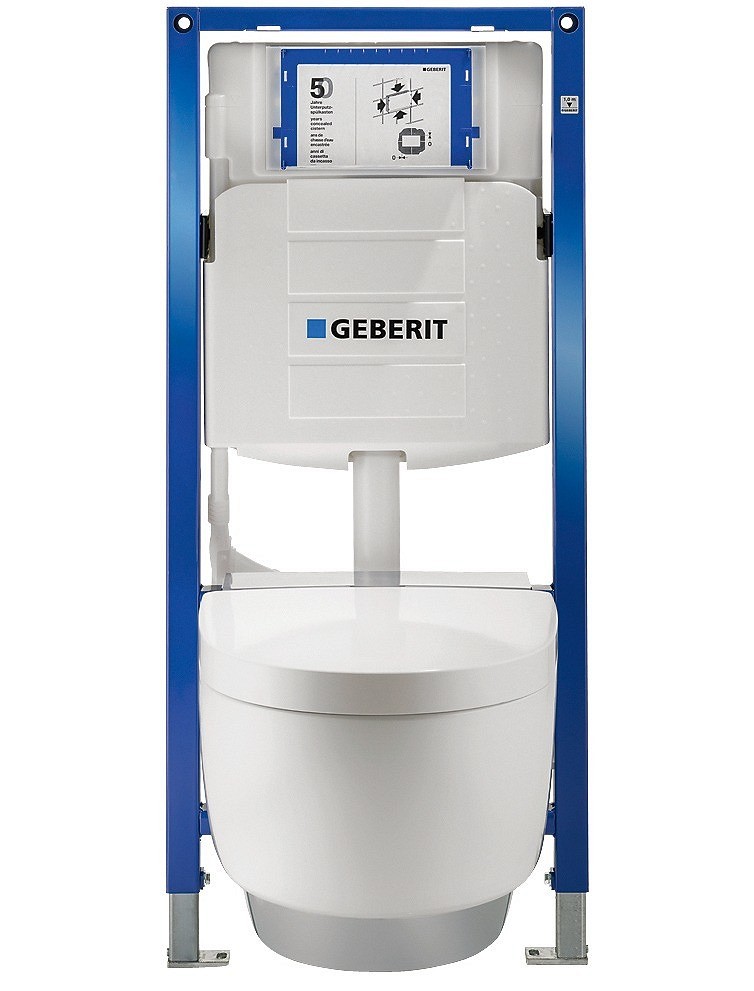

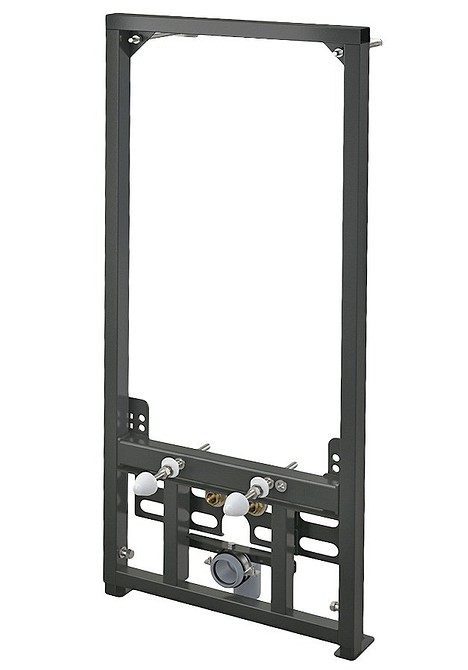

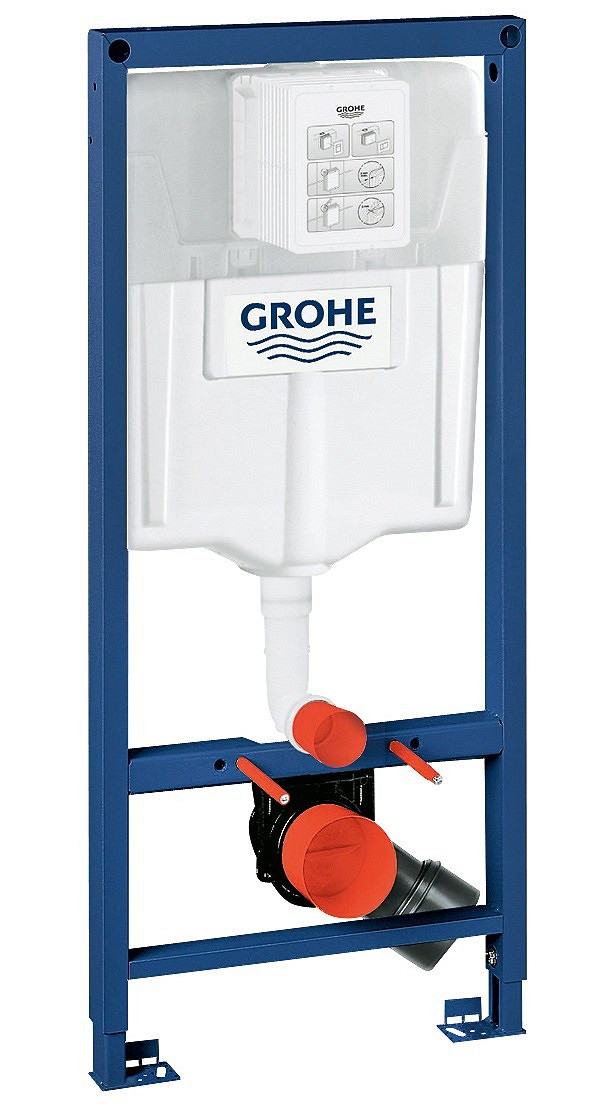

У каждого вида модулей свои особенности. Отличительный знак инженерного модуля для унитаза — встраиваемый сливной бачок, изготавливаемый из высококачественных пластиков, что исключает коррозию. Объём бачка может составлять 10 л. Сливной клапан поддерживает одинарный и двойной режим смыва. В инсталляциях для биде и умывальника вместо сливного бачка на специальных держателях закреп­ляют узел подключения для смесителей. В инсталляции для писсуара вода для слива подводится к верхней части устройства (впускной гарнитур), а водоотвод осуществляется снизу (выпускной гарнитур). За смыв с поступлением воды отвечает кран, который может работать как в автоматическом, так и в ручном режиме.

3 Существует ли связь между конструктивными особенностями модуля и типом стены, на которой будет устанавливаться прибор?

В выборе соответствующего модуля всегда следует «танцевать» от стены. Разумеется, лучше крепить сантехнику к капитальным стенам. Однако рамные СИ тем и хороши, что предназначены для монтажа консольной сантехники не только на несущих, но и на лёгких стенах и перегородках (например, гипсокартонных или пеноблоках).

4 Чем отличаются модули, предназначенные для установки приборов на капитальные и так называемые облегчённые стены?

Модули, предназначенные для капитальных стен (настенные) представляют собой раму без опор или на двух опорах, которые крепятся к полу, верхняя часть рамы дополнительно крепится к стене. В любом случае модуль фиксируют в четырёх точках специальными болтами. Такие модули делают Geberit, Grohe, ТЕСЕ, Friatec, Viega, Sanit и др. Цена модуля для умывальника около 5500 руб., для унитаза — приблизительно 10–14 тыс. руб.

Для монтажа приборов к облегчённым перегородкам, стенам из гипсокартона, гипсолита применяют усиленные самонесущие рамы на очень мощных опорах, которые надёжно фиксируются только к бетонному полу и принимают на себя всю нагрузку. Модули способны выдержать нагрузку до 400 кг. После установки модуля на него монтируют сантехнику, клавишу смыва (для унитаза), к выводам подключают трубы водоснабжения и канализации, а саму раму закрывают панелями либо выстраивают фальшстенку, которую облицовывают плиткой.

Рамы для скрытой установки в гипсокартонной или другой облегчённой перегородке выпускают Alcaplast, Ideal Standard, Geberit, Grohe, TЕСЕ, Viega, Wisa. Их стоимость в среднем составляет 8500–17 000 руб.

5 Нужен ли рамный модуль для монтажа навесной раковины. Ведь её можно закрепить на стене с помощью кронштейнов?

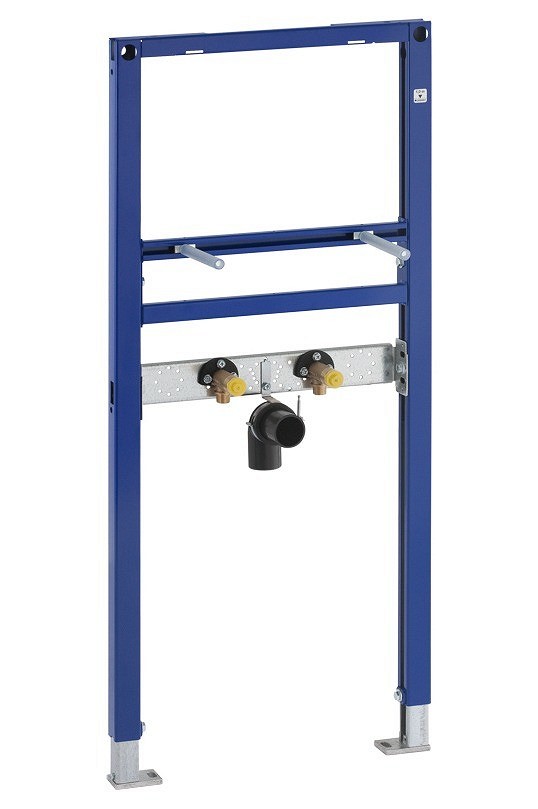

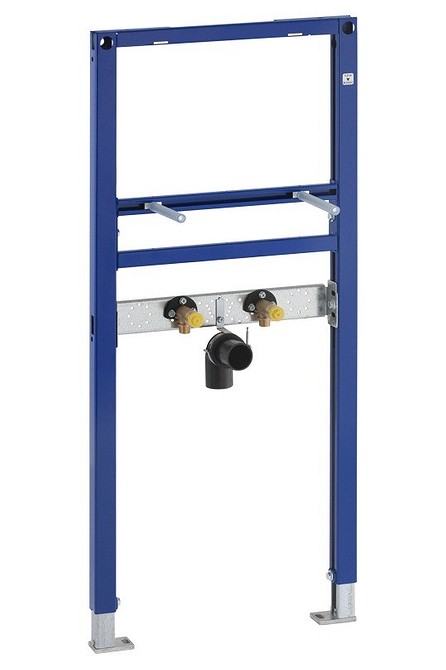

Раньше так и делали. Но без рамного модуля можно закрепить раковину только на капитальной стене. Кронштейны в комплект с умывальником обычно не входят. Часто они имеют непрезентабельный вид или вообще не подходят для данного типа раковины. При установке на кронштейнах остаются видны подводки (если только раковина не дополнена мебельным модулем, за которым их можно спрятать). Рама прячет за собой трубы водоснабжения и канализации. Верхнюю часть рамы можно превратить в удобную полочку. Раковина навешивается на две шпильки инсталляции и прочно крепится к ней. Цена инсталляции для раковины — около 5 тыс. руб., для биде — приблизительно 9 тыс. руб.

6 А как добираться до сливного бачка в случае неполадок?

Открыв ревизионный лючок (за клавишей смыва), легко получить доступ к механизмам бачка. Через окошко лючка также можно регулировать смывной клапан, задавая объёмы слива.

7 Если капитальная стена сама в состоянии нести значительную нагрузку, то нельзя ли обойтись без инсталляции?

Действительно, капитальная стена не нуждается в добавочном усилении. Но дело в том, что при обычном монтаже в стенах часто проделывают штрабы для прокладки труб водоснабжения и канализации, что не всегда возможно по нормам СНиП. Последствия такого монтажа могут быть непредсказуемыми, не говоря уже о том, что работа эта пыльная и трудоёмкая. Рамный модуль исключает подобные сложности. Всё необходимое для подключения и монтажа крепят к стене через монтажный профиль, который становится промежуточным несущим элементом между стеной и прибором.

8 При модернизации типовых санузлов нередко возникают нестандартные ситуации. Предусмотрены ли рамные модули для их решения?

Помимо универсальных рам производители разработали специальные модули для нестандартных случаев. Так, компания Geberit выпустила на российский рынок монтажный комплект Платтенбау, который облегчает установку консольного унитаза перед сантехнической шахтой, где находятся стояки канализации, горячего и холодного водоснабжения. При модернизации типовых санузлов, в том числе и при боковом расположении канализационного стояка, актуальны узкие монтажные модули шириной 38, 41, 45 см (Geberit, Wisa). Если недостаточно места в высоту, используют специальные укороченные рамы. Они представлены, например, в серии Eco Рlus (Viega). Их высота всего 63 см.

Преимущества

• Система инсталляции — готовый монтажный комплект.
• Позволяет разнообразить планировочные и дизайнерские решения.
• Обеспечивает универсальность и удобство монтажа без штрабления стен и пола.

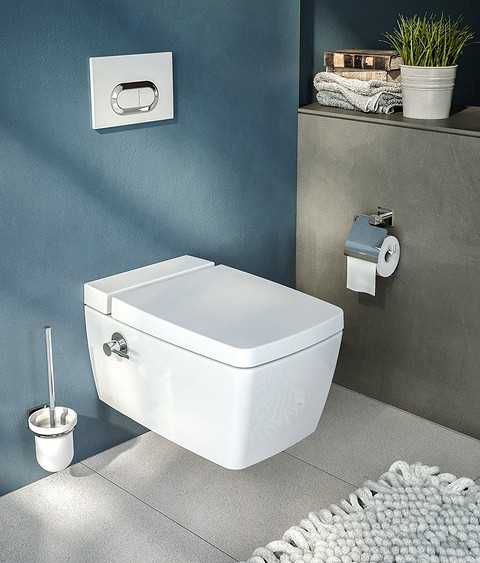

• Даёт возможность поднять над уровнем пола унитаз, раковину, биде и писсуар, а также спрятать смывной бачок унитаза и подводку за облицовку.
• Делает помещение более гигиеничным, так как исключает труднодоступные пространства, упрощает уборку.
• Позволяет сделать сложную раскладку напольной плитки, например выложить красивые мозаичные узоры.

9 Есть ли специальные рамные модули для монтажа прибора в угол?

При модернизации санузла нередко возникает необходимость развернуть унитаз в угол. В этом случае можно воспользоваться угловыми инженерными модулями (например, Geberit, Viega). Бачок, напоминающий трёхгранную призму, также адаптирован для интегрирования в углу. Можно осуществить монтаж прибора в угол, используя те же стандартные прямые модули, которые оснащены специальными угловыми кронштейнами, позволяющими развернуть раму под углом 45° к стенам.

10 Можно ли при установке приборов выбрать и зафиксировать нужную высоту?

Да. Для этого выдвижные опорные ножки инсталляций многих производителей оснащены механизмом самофиксации и имеют метки, позволяющие выравнивать сантехнику. Высоту крепления приборов можно изменять в пределах 200 мм. Верхний край унитаза или биде должен быть расположен на высоте 400–430 мм от уровня чистового пола, а умывальника — 800–850 мм. После того как высота креп­ления прибора выставлена, прибор следует зафиксировать.

11 А если необходимо маневрировать высотой прибора после установки под индивидуальные потребности всех членов семьи?

Сегодня есть и такие инженерные модули, которые в состоянии обеспечить персональную высоту прибора и маленьким детям, и их родителям разного роста, пользователям преклонного возраста или с проблемами опорно-двигательного аппарата. Речь идёт о модулях Viega Eco Plus, отличительная особенность которых — регулировка высоты прибора с помощью механической кнопки.

Нажатием на неё можно без усилий изменять высоту положения унитаза в диапазоне 40–48 см от пола. А высоту установки умывальника индивидуально настраивать в пределах 20 см, поднимая и опуская прибор с 70 до 90 см (от уровня пола). Для этого нужно нажать на кнопку, чтобы разблокировать механизм; надавить руками на прибор, установив необходимое положение, и зафиксировать высоту, нажав на кнопку ещё раз (в случае с умывальником) или отпустив кнопку (в случае с унитазом). Ширина умывальников не должна превышать 70 см, а масса — 21 кг.

12 Обязательно ли покупать прибор и рамный модуль одного производителя?

Покупать всё в комплекте очень удобно. Тем не менее в Европе всё давно унифицировано и изделия различных фирм сочетаются друг с другом.

Цифры на заметку

1. Существует два типоразмера расстояний между крепёжными отверстиями консольных унитазов и биде: 180 и 230 мм. Для писсуаров и раковин ограничений нет — системы инсталляции, предназначенные для них, позволяют разместить шпильки для их крепления на любом расстоянии.
2. Все инженерные модули укомплектованы насадками для подсоединения к канализационным трубам диаметром 90 и 110 мм и переходной муфтой для стыковки с сантехприбором. В самой инсталляции используют трубу диаметром 90 мм. Для подключения раковин, биде и писсуаров к арматуре монтажной рамы потребуется сифон (как правило, продаётся отдельно).
3. Конструкция инсталляционного модуля позволяет при  монтаже унитаза регулировать глубину в диапазоне 125–185 мм. Этого бывает достаточно, чтобы встраивать прибор в ниши или перегородки разной толщины.

Важный компонент

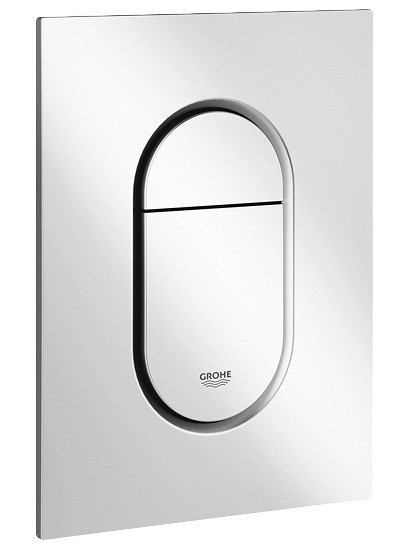

Панель либо кнопка для слива — обязательная часть инсталляции для унитаза. Эта деталь может иметь различные модификации: с режимом «смыв-стоп»; в этом случае смывание можно остановить повторным нажатием панели; с двумя вариантами смыва (экономичным, предусматривающим сливание половины бачка, и общим с полным сливом); бесконтактные, которые приводятся в действие с помощью инфракрасных лучей. Панели смыва могут различаться по материалу, цвету и дизайну, часто они являются настоящим украшением туалета или ванной.

• Источник: Журнал «Идеи вашего дома»№236
