Свет по вашей мерке

Множество представленных на рынке систем освещения не позволяет покупателю легко сделать выбор. Отсутствие единой терминологии составляет большую сложность, и складывается впечатление, что продавцы осветительного оборудования говорят на разных языках. Чтобы помочь нашим читателям сориентироваться в море предложений рынка, мы решили ввести понятие токопроводных систем, основываясь на понимании конструкции систем освещения.

Токопроводная система освещения- это упорядоченный набор уникальных, присущих только ей компонентов (токопровода, устройств подвески токопровода и светильников, различных стыковочных и оконечных элементов, трансформатора), где токопровод является несущим элементом, на который в любой точке могут монтироваться светильники. Токопроводы имеют разную конструкцию и степень жесткости, бывают открытыми или изолированными. Существует два типа токопроводных систем для жилого интерьера: струнные (тросовые) и шинопроводные.

Токопроводные системы в полной мере доказывают, что свет- такой же инструмент декоратора, как и строительные материалы, и популярность этих систем неуклонно растет. Если несколько лет назад их можно было увидеть лишь в выставочных залах, современных офисах и торговых залах магазинов, то сегодня этот вариант освещения вполне прижился и в частном интерьере. Экспресс-анализ дизайн-проектов, опубликованных на страницах нашего журнала, показывает, что чаще всего токопроводные системы используются одновременно с центральным светильником как дополнительное или локальное освещение. Но вообще-то системы универсальны- они подходят и для общего, и для акцентированного освещения пространства. Причем источники, подвешенные на токопровод, можно легко переставлять, меняя акценты. На месте надоевших светильников при желании появятся другие из системы той же серии. Удобно, что токопроводы могут монтироваться в любом помещении, вне зависимости от высоты потолка. Помимо этого, они способны перекрещиваться в любых направлениях и изменять направление по радиусу (длятреков) или под острым углом (дляструн).

От 12 до 220 В

Все токопроводные системы подразделяются на низковольтные и высоковольтные. Впервом случае на провод подается переменный ток с понижающего трансформатора- напряжением12 и редко 24В (последний вариант широкого распространения не получил из-за дефицитности соответствующих источников света). Источниками света в низковольтных системах выступают относительно недорогие ($1,7-5) и широко распространенные в продаже 12-вольтные галогенные лампочки. Однако они чувствительны к перепадам напряжения, которые могут существенно снизить срок их службы. Низковольтные системы безопасны для человека, поэтому их применяют как во "взрослых" помещениях (на кухнях, в гостиных, прихожих и т.д.), так и в детских. Светильники для детских комнат снабжаются очень симпатичными разноцветными абажурами. Также низковольтные системы используются для подсветки зеркал, книжных полок, картин и фотографий. Подобные системы производятся несколькими десятками зарубежных компаний. ВРоссии наиболее известна продукция фирм из Германии (PAULMANN, SCHMITZ LEUCHTEN, OLIGO, INGO MAURER, BRUCK, BRILLIANT, BANKAMP), из Италии (TARGETTI, NUOVA MIZAR, ARTEMIDE, METALSPOT) и из Австрии (PLANLICHT).

Для высоковольтных моделей понижающий трансформатор не требуется- на токопровод подается сетевое напряжение 220В. Выбор типов источников света для таких систем гораздо шире. Здесь применяют светильники с галогенными (220В), люминесцентными лампами и лампами накаливания. При желании или необходимости можно использовать даже мощные металлогалогенные лампы, которые несколько лет назад совершили настоящую революцию в освещении интерьеров магазинов. Ведущими поставщиками высоковольтных токопроводных систем на российский рынок являются компании SCHMITZ LEUCHTEN, BRUCK, BANKAMP, METALSPOT, PLANLICHT.

Высоковольтные системы освещения рекомендуется использовать в помещениях с высоким потолком (2,7м), чтобы не задевать провода руками. Впрочем, токопроводы и все стыковочные элементы обеспечены изоляцией и электробезопасны.

Токопроводные системы имеют ограничения по силе тока. Внизковольтных системах максимальная допустимая величина силы тока, как правило, равна 25А (соответственно мощность 300Вт), в высоковольтных- 15А (вэтом случае электрическая мощность велика- около 3,5кВт). Если необходимо установить светильники, суммарная мощность которых выше максимальной (например, низковольтной системы хватает для питания лишь восьми 35-ваттных галогенных ламп), то систему разбивают на серию изолированных друг от друга отрезков (минисистем), состыкованных с помощью изолирующих коннекторов, и подключают каждый участок к отдельному трансформатору. Если же поставлена обратная задача- мощности трансформатора хватает для питания светильников, расположенных на нескольких участках токопровода,- применяют проводящие коннекторы. Под коннекторами понимаются индивидуальные для токопровода каждой марки соединительные элементы, позволяющие получить единую по конструкции систему. Они могут нести механическую нагрузку и либо изолировать электрические цепи, либо объединять, становясь, таким образом, изолирующими или соединительными.

Струнные системы

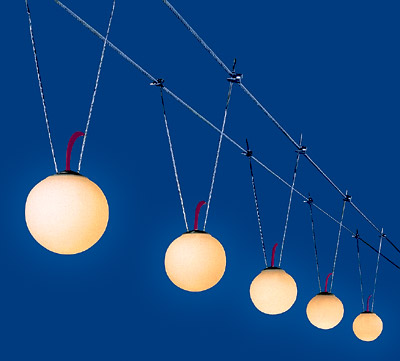

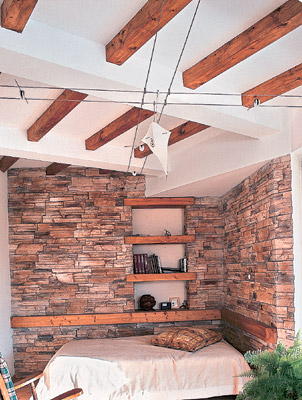

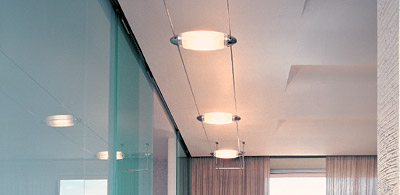

В струнных системах электрический ток протекает по натянутым тросам. Сплетенные из тонких медных или алюминиевых проволочек диаметром 0,1мм, они представляют собой обыкновенные электротехнические изделия. Для низковольтных систем используют тонкие тросы, обычно называемые струнами. Зачастую они не имеют изоляции.

В высоковольтных осветительных системах из-за большей мощности (ради электробезопасности) и большого веса светильников используются более толстые и изолированные тросы. Их недостатком является то, что в месте монтажа светильников изоляцию приходится срезать или прокалывать, а в случае перемещения светильников по тросу остаются видны прежние места их крепления.

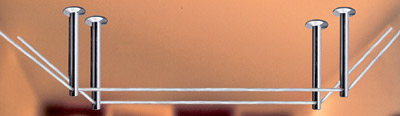

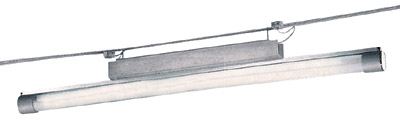

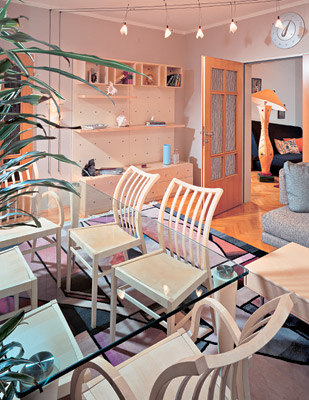

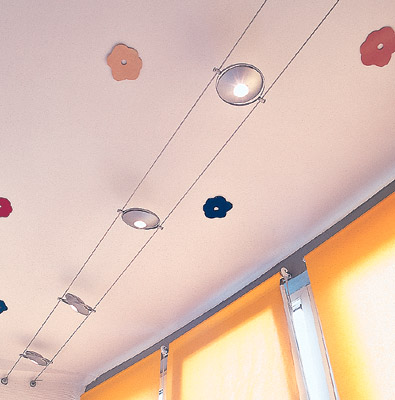

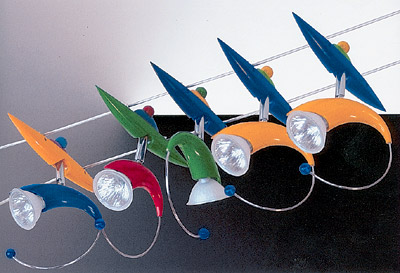

Как правило, в струнных системах используют два параллельных троса, разнесенных на 3-20см друг от друга. Один из них- нулевой проводник, другой- фазный. Светильники крепятся либо на гибких подвесках, либо располагаются между тросами в одной плоскости. Исключение- система Zen компании METALSPOT, где применяются сдвоенные изолированные тросы, напоминающие проводку. Таким образом, если в системе будут использоваться два таких троса, удастся создать две раздельные цепи светильников. Спомощью одной освещение можно будет сделать приглушенным, а для создания атмосферы праздника- включить все светильники.

Струнная система Orbita фабрики ALBUM тоже является исключением из общего правила. Вней две токопроводящие струны могут быть разнесены на расстояние до 5м друг от друга и закреплены вдоль противоположных стен. Светильники системы имеют длинные подвески и могут размещаться в любой точке комнаты. Регулировка освещенности производится с помощью пульта дистанционного управления.

Все токопроводные системы могут устанавливаться горизонтально, наклонно или вертикально, если позволяют светильники. Тросы во избежание провисания натягиваются с большим усилием. Так что не рекомендуется монтировать струнную систему между двумя гипсокартонными стенами. Вэтом случае нужно или применять длинные анкерные болты для крепления к основной стене, или использовать монтаж на потолок с помощью двух жестких стоек, через которые натягивается и потом крепится к потолку или полу трос.

Стоимость тросовой системы целиком определяется стоимостью светильников и трансформатора. Один метр медного троса обходится покупателю приблизительно в $2. Производством струнных систем занято несколько десятков фирм. ВРоссии можно приобрести системы освещения от PAULMANN, BRUCK, OLIGO, SCHMITZ LEUCHTEN, INGO MAURER, NUOVA MIZAR, METALSPOT, BELUX, PLANLICHT, CININILS и других.

Шинопроводные системы

В отличие от струнных систем освещения, токопроводами которых служат металлические тросы, во всех остальных системах токопроводы в каждом конкретном случае уникальны. Вариаций множество, и это вызывает путаницу в названиях. ВРоссии новое имя не придумает разве что ленивый. Их называют шинами, тоководами, модулями и треками. Но, что интересно, единой терминологии не существует и за рубежом. Так, в Германии все токопроводы, кроме тросов, называют schienen (шинами), а в английской версии каталогов- tracks (треками). ВСША же количество терминов расширено, что позволяет проводить некоторую классификацию.

Токопроводы, выполненные из экструдированного алюминиевого профиля с интегрированными в него медными проводниками, американцы называют треками. Системы с токопроводами "сэндвичной" конструкции, в которых два слоя проводника разделены слоем диэлектрика, называют monorail systems, то есть системами с одним рельсом. Широко распространенные системы на тонких металлических трубках продавцы США именуют twinrail systems- их и у нас называют рельсами.

Поскольку токопроводы на основе алюминиевого профиля в отечественной терминологии именуются шинопроводами (или просто шинами), заимствованное слово "трек" оказалось свободным. Ипоставщики систем освещения пользуются им совершенно свободно, чаще называя треками монорельсовые токопроводы. Попробуем дать более точные названия этим системам, основываясь на американской терминологии, которая нам показалась наиболее развитой и разумной.

Единым моментом для этих конструкций является жесткость. То есть эти токопроводы сохраняют заданную форму и не требуют натяжения. Для простоты далее будем именовать их шинопроводами (или шинами) и разделим на рельсовые и трековые шинопроводные системы.

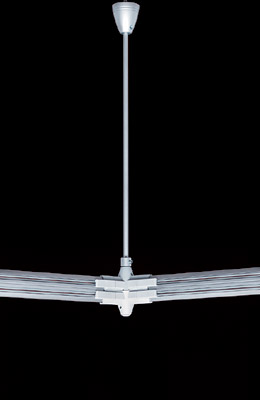

При всем многообразии они одинаково крепятся к потолку и стенам. Шинопроводы могут подвешиваться как к основному, так и декоративному потолку, поскольку в среднем один метр конструкции вместе со светильником весит не более 3кг. Подвеска осуществляется с помощью гибких тросиков или жестких стержней с пластиковыми или изолированными кронштейнами на концах. Расстояние между подвесками варьируется от 50 до 150см так, чтобы обеспечить устойчивость системы и не допустить избыточной нагрузки на токопровод и коннекторы. Поверхность большинства шинопроводов имеет декоративное покрытие- начиная с хромирования или покраски и заканчивая 14-каратной позолотой, поскольку в жилом интерьере система должна выполнять и эстетические функции. Внизковольтных системах, где ток течет по оголенным шинам, покрытие делается проводящим- для контакта с адаптерами. Адаптерами называют кронштейны, с помощью которых светильники крепятся к шинопроводу и получают электрическую энергию.

Рельсовые системы

Все они относятся к низковольтным. Это связано с тем, что ток протекает по голым, неизолированным проводникам, как "порельсам».

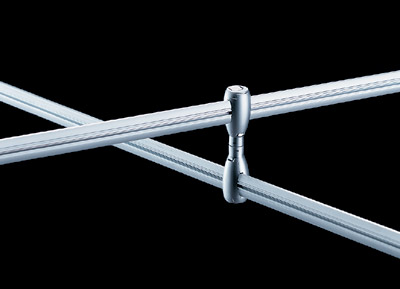

В монорельсовых системах форма сечения токопровода может быть самой разнообразной: круглой, эллипсовидной, квадратной. Размер сечения низковольтной монорельсы обычно составляет 6-10мм по ширине и 15-25мм по высоте. Как модификация выпускаются также ленточные шинопроводы. Вэтом случае между двумя тонкими проводящими слоями (толщиной не более 1мм) располагается тоже тонкий слой изолирующего материала.

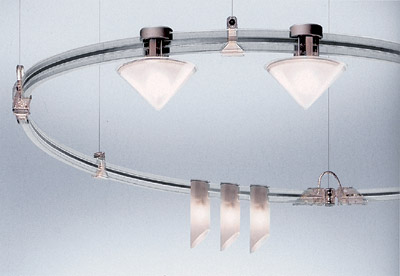

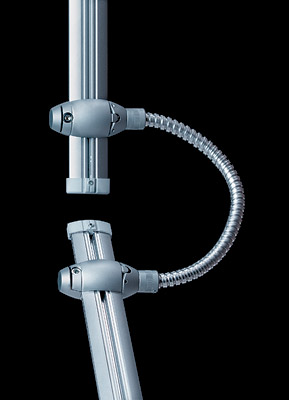

Рельсы могут быть изогнуты как угодно- в плоскости потолка и перпендикулярно ему. Ограничения по радиусу изгиба, правда, существуют. Как правило, минимальный радиус равен 50см, но это стоит уточнить для вашей системы. При меньшем радиусе изгиба повреждается декоративное покрытие трека, а в худшем случае рельс даже ломается. Ленточные монорельсы, из-за малой толщины конструкции, можно гнуть по широкой стороне с еще меньшим радиусом. Изгиб трека производят на заводе-изготовителе, в мастерской поставщика или непосредственно на месте. Впоследнем случае либо потребуется специальный гибочный механизм, предоставленный в аренду поставщиком, либо, при малых и ленточных сечениях, сгибание будет произведено вручную. Рельс можно отрезать по требуемому размеру прямо на месте установки, но производители советуют делать это на заводе-изготовителе (из-за высокой вероятности повреждения изоляции и декоративного покрытия). Большинство производителей выпускают монорельсы нескольких фиксированных длин, принятых на основе практического опыта. Например, одна из ведущих компаний на рынке осветительных систем- SCHMITZ LEUCHTEN- делает рельсы длиной 1 и 2м. Такой размер оптимален для пользователей, и в большинстве случаев системы могут быть легко собраны из отрезков заводской длины.

Кроме упомянутых систем освещения от SCHMITZ LEUCHTEN, на российском рынке предлагаются монорельсовые системы компаний METALSPOT, BRUCK, OLIGO, BANKAMP, PLANLICHT, ARTEMIDE, ZUMTOBEL и других.

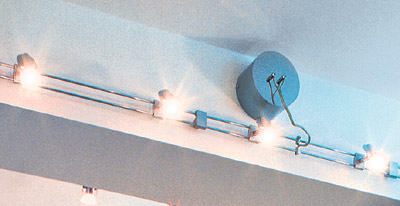

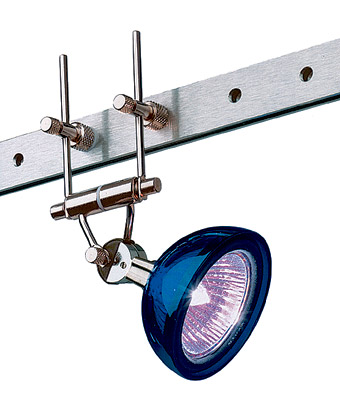

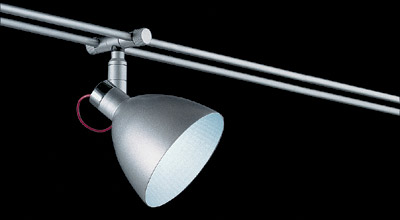

В системах с двумя рельсами проводниками служат тонкие медные трубки диаметром 4-10мм. Кним, как к тросам, жестко или на гибких подвесках монтируются светильники. Система собирается, как и монорельсы, из состыкованных друг с другом отдельных участков шинопровода (они могут быть как прямыми, так и изогнутыми) и укрепляется на жесткие подвески, которые обеспечивают заданное расстояние между нулем и фазой, во избежание короткого замыкания. Подобные решения предлагают компании-производители PAULMANN, OLIGO, METALSPOT, NUOVA MIZAR, PLANLICHT, LUXOL. Достоинством этих систем является совмещение конструкции струнных и эстетики монорельсовых систем.

Треки

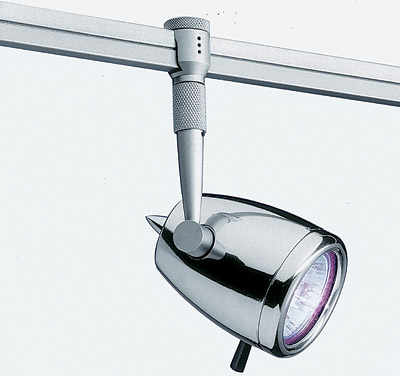

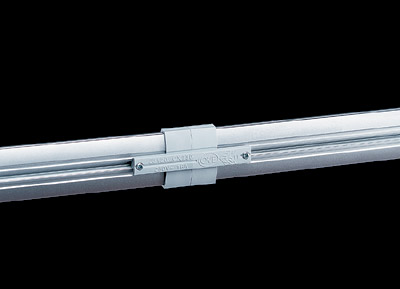

Распространены как низковольтные, так и высоковольтные треки. Впластиковый или алюминиевый профиль запрессовывают пару проводников с изоляцией так, что они "смотрят" внутрь сечения профиля, и случайно дотронуться до оголенного провода практически невозможно. Большинство треков из пластмассового профиля гнется с минимальным радиусом 1м. Впрочем, есть исключение- высоковольтная система BRELONER BL3000 с радиусом изгиба 25см. На поверхность треков может наноситься любое декоративное покрытие, любого цвета, лишь бы оно не страдало при установке адаптеров светильников. Треки из алюминиевого профиля имеют жесткое сечение и не позволяют проводить гибку на месте установки. Их можно состыковывать при помощи коннекторов из заранее согнутых элементов шинопровода.

Нередко в профиль запрессовывают несколько пар проводников с изолятором для различных электрических цепей. Таким образом, используя лишь одну трековую систему, легко обеспечить подачу тока к розеткам, светильникам и компьютеру. Основная сфера применения многожильных трековых систем- коммерческие помещения: офисы, магазины, предприятия общественного питания. Если при проектировании интерьера не заложили достаточное количество розеток, имеет смысл применить подобную систему. Многожильные треки выпускаются исключительно прямолинейными, поэтому системы, собранные из них, выглядят несколько угловато.

Двужильные трековые системы поставляются в Россию теми же компаниями, которые производят монорельсовые шинопроводы. Многожильные модификации выпускают IGUZZINI, OLIGO, NUOVA, MIZAR и другие.

Близкие родственники

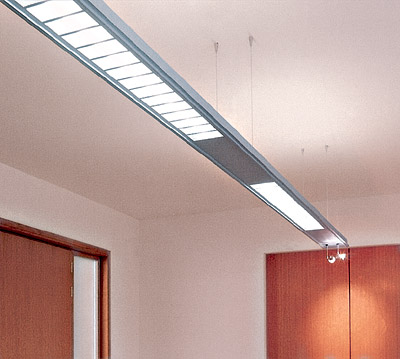

Родственником шинопроводных систем освещения являются модульные системы. Их основой являются профильные короба, представляющие собой полые пластиковые кожухи с сечением в виде параллелепипеда, эллипса или круга. Ширина профилей зависит от размера монтируемых светильников и составляет от35 до 200мм. Профили могут стыковаться между собой под различными углами. Вмодульных системах устанавливаются как низковольтные, так и высоковольтные светильники, причем одновременно. При этом электропроводка и трансформаторы прячутся внутри профилей. Вся система либо подвешивается к потолку на гибких тросах, либо встраивается в подвесную конструкцию.

Модульные системы производятся согласно спецификации дизайнера на заводе, то есть требуют отдельного проекта. Срок поставки может достигать 30-90 дней. Стоимость одного погонного метра системы, в зависимости от светильников, составляет $300-1000. На российском рынке представлены модульные системы производства бельгийских компаний MODULAR LIGHTING INSTRUMENTS, WEVERDUCRE и итальянских DELTALIGHT и IGUZZINI.

К числу необычных токопроводных систем стоит отнести Mini-Cove, Fastube и Linear guidelite компании TARGETTI (Италия). Это трековые модели для подсветки ниш, периметров бассейнов, стен состоят из цепочки долговечных ксеноновых лампочек мощностью 5Вт. Осветительная шина может быть отрезана до требуемой длины и изогнута без помощи специального инструмента.

Трансформаторы, диммеры и дистанционное управление

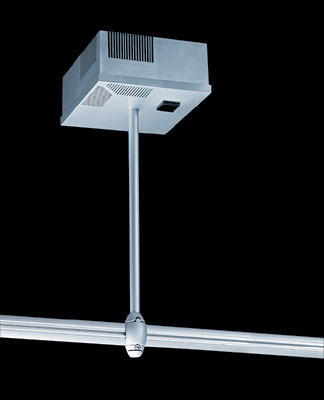

Как считают эксперты, первым шагом при расчете требуемой низковольтной токопроводной системы является выбор понижающего трансформатора. Он может быть индукционным (обмоточным) или электронным. Электронные трансформаторы существенно легче индукционных, но их мощность не превышает 300Вт. Несомненное достоинство электронных моделей- преобразование сетевого тока с частотой 50Гц в высокочастотный. Это позволяет полностью подавить мерцание лампочек- повысить комфортность освещения. Кроме того, при использовании таких трансформаторов срок службы низковольтных ламп увеличивается примерно вдвое- вотличие от индукционных, электронные модели снижают пусковые токи. Однако электронные трансформаторы не так долговечны, как индукционные, хотя сегодня и защищены от короткого замыкания и перепадов напряжения. Инаконец, главное преимущество электроники- бесшумность. Из-за эффекта изменения физических размеров под действием электрического тока индуктивные обмотки шумят. Ичем больше снимаемая мощность, тем громче.

Электронный трансформатор должен располагаться как можно ближе к месту подключения, иначе потери напряжения в проводниках будут существенными, а это плохо влияет на устойчивость его работы. Многие производители регламентируют расстояние 50см от токопровода до электронного трансформатора. Если трансформатор не удается спрятать за подвесным потолком, его помещают в декоративный кожух. Подвод электричества от трансформатора к трековой системе осуществляют с помощью специальных, часто уникальных для каждой системы устройств ввода или пары подвесок, в которых реализована такая возможность. Всистеме на тросах электричество от трансформатора подается непосредственно на токоведущие проводники.

Интенсивность светового потока системы легко регулируется с помощью диммеров- устройств, позволяющих плавно изменять яркость любых источников света, кроме люминесцентных. Следует учитывать, что при перегрузке диммеры начинают шуметь. Кэлектронному трансформатору подходит только электронный диммер, а к индукционному- индуктивный.

Специалисты советуют устанавливать диммеры и трансформаторы, рассчитанные на мощность, которая на 10-20% превышает реальную мощность системы, либо, наоборот, уменьшать число светильников.

Некоторые производители, например METALSPOT, SCHMITZ LEUCHTEN и другие, предлагают оснастить токопроводные системы устройством дистанционного управления. Пользователь с помощью пульта может выбрать один из восьми или даже шестнадцати режимов освещения помещения. Настройка режимов также производится самостоятельно и без особого труда. Единственное "но": оснащение системы дистанционным управлением обойдется вам в $300-400.

Схемы продажи

К токопроводным системам, равно как и ко всем осветительным приборам, могут быть применены методы массовых и эксклюзивных продаж. Ярким примером массовых, так называемых коробочных систем является продукция германской компании PAULMANN. Ее модели продаются упакованными в картонные коробки с подобранным по мощности трансформатором и комплектом недорогих галогенных светильников. Стоимость систем от PAULMANN- менее $300- определяется комплектацией и дизайном. Вложенная в коробку инструкция дает подробный сценарий сборки системы. Вкачестве токопровода используются тросы или металлические трубки-рельсы. Покупатель может подобрать системы освещения, различные по дизайну и количеству светильников, длине, внешнему виду токопровода и кожуха трансформатора.

Подобные модели предлагает фирма BRILLIANTAG, однако они редко встречаются на рынке. Гораздо чаще в магазинах и на строительных рынках продаются светильники, имитирующие токопроводные системы. Они состоят из изогнутой штанги длиной 0,5-2м, в которой уже предусмотрены места установки 4-6 абажуров с лампочками. Кстене или потолку эти светильники крепятся в одной точке. Вместе крепления устанавливается декоративный кожух, в котором располагается трансформатор. Стоимость подобных светильников- $80-250.

Но если вы хотите иметь дома конструкцию более выразительных очертаний, с дизайнерскими светильниками советуем подумать о покупке эксклюзива. Эксклюзивная токопроводная система состоит из множества элементов, каждый из которых имеет свою небольшую цену. Максимальный "вес" в общую стоимость вносят светильники. Цена одного светильника для эксклюзивной системы составляет $40-200. Врезультате получается, что один погонный метр трековой системы обойдется в $250-700, а метр модульной системы- до$1000.

Срок поставки систем с завода-производителя составляет 60-90 дней от момента заказа. Большую часть времени "съедает" транспортировка оборудования в Россию, и это основной минус дорогих систем. Если у вас дефицит времени и денег, советуем воспользоваться готовыми предложениями. Ктому же их разнообразие настолько велико, что не всегда есть потребность в эксклюзивном заказе.
