Электрические водонагреватели, накопительные и проточные

Жители городов давно привыкли к таким благам цивилизации, как лифт, центральное отопление и горячее водоснабжение. Однако иногда- в период профилактического ремонта или в силу непредвиденных обстоятельств- горячей воды подолгу не бывает. Если установить в кухне (под мойкой или над ней, например в одном из шкафов) либо в ванной (под раковиной) компактный электрический водонагреватель, он подогреет воду, чтобы можно было вымыть посуду или умыться теплой водой.

BaxiУ вас планируют отключить горячую воду или это уже произошло? Увы, с подобным явлением знакомы все россияне. Ипока горячей воды нет, каждый решает проблему доступными средствами. Например, можно посетить баню или сауну (от 150 до 2-3тыс.руб./ч). Впрочем, вряд ли человек пойдет в баню, чтобы помыть руки перед едой или почистить зубы. Для этого приходится использовать холодную воду из-под крана, и многие люди, особенно с ослабленной иммунной системой, простужаются, у некоторых начинают болеть зубы. Акак справиться с горами грязной посуды? У счастливых обладателей посудомоечных машин таких сложностей нет, а остальные вынуждены пользоваться дедовским способом- мыть тарелки и столовые приборы в тазике, подливая в него кипяток из чайника.

Фото 1 Vaillant

Фото 2 Stiebel Eltron

Фото 3 Stiebel Eltron

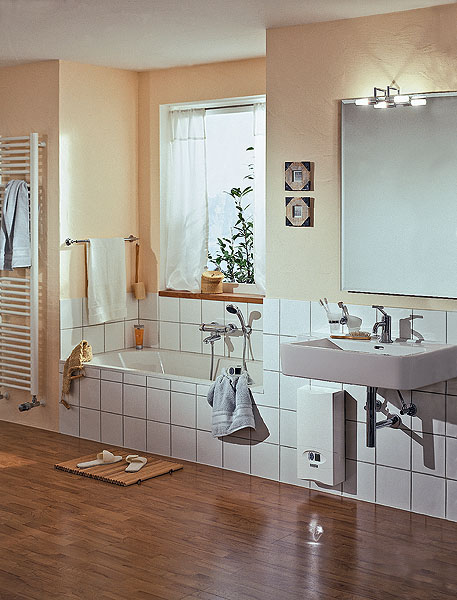

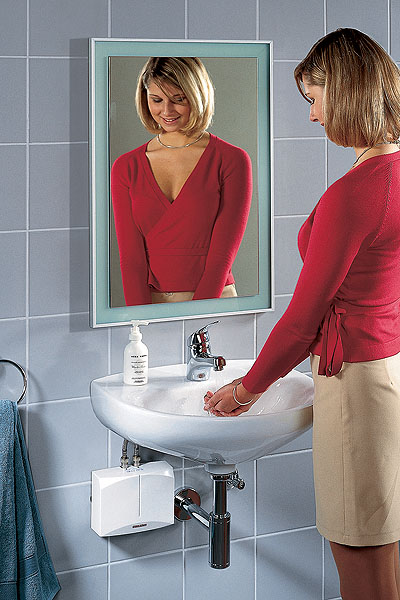

1.Хорошее место для установки проточного напорного электрического водонагревателя- пространство под раковиной. Здесь этот прибор, даже если он имеет значительные габариты, никому не помешает. Корпус водонагревателя, как правило, достаточно надежно защищен от влаги. Ивсе же, чтобы гарантировать защиту от удара током, при подключении прибора к сети необходимо использовать заземление, а также устройство защитного отключения (УЗО).
2.Даже самые компактные проточные электрические водонагреватели могут обладать большой мощностью. Сих помощью можно получать от 1,5 до 5л горячей воды в минуту. Правда, для подключения этих приборов к сети обычно требуется отдельная проводка.
3.Проточный электрический водонагреватель с электронным управлением, как правило, оборудован удобным информационным табло, на которое выводится текущее значение температуры подогреваемой воды.

Более практичный и удобный выход из положения- купить электрический водонагреватель (проточный или накопительный). Он поможет получать горячую воду в объеме, необходимом для мытья посуды и соблюдения личной гигиены. Такой агрегат служит от 2-3 до 25 лет. Чтобы воспользоваться им, достаточно переключить в нужное положение пару кранов (их в числе прочего устанавливают при монтаже прибора) на подводящих воду трубах под мойкой и включить электропитание устройства. После этого можно сразу (если водонагреватель проточный) или через некоторое время (от 20 мин, если он накопительный) приступать к водным процедурам.

Фото 4

Фото 5

Фото 6

Фото 7

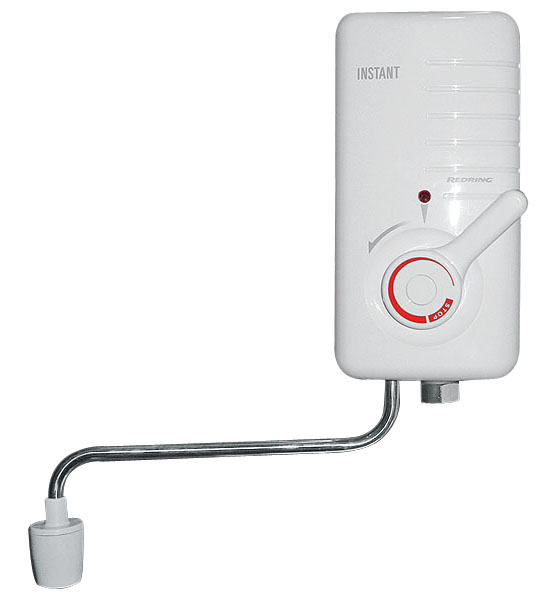

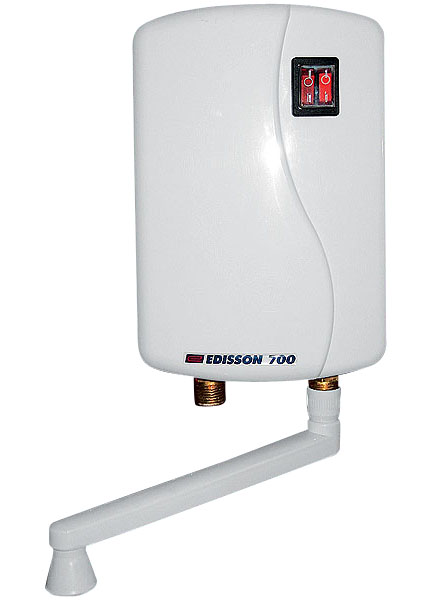

4-5.Проточные безнапорные электрические водонагреватели Edisson 700 (Edisson, мощность 7кВт) (4) и Vortex Instant (Nibe-Biawar, 6кВт) (5) монтируют над раковинами.

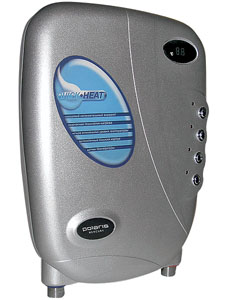

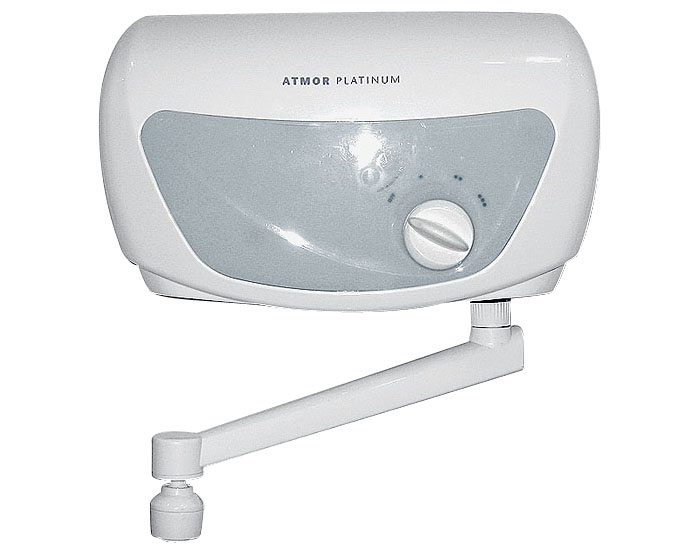

6-7.Напорный "проточник" Mercury 5,3 OD (Polaris, 5,3кВт) (6) и безнапорный Atmor Platinum с изливом (Atmor, 5кВт) (7).

На линии протока

С учетом потребностей пользователей наиболее комфортным устройством для квартиры следует считать электрический проточный водонагреватель. По размерам он обычно не больше коробки от детских ботинок, но при этом может безостановочно подавать горячую воду к смесителю и не требует регулярного технического обслуживания. Вэлектрических проточных нагревателях водопроводная вода быстро проходит через небольшую по объему колбу из пластика, нержавейки или меди (медные колбы- самые долговечные и прочные) с встроенным в нее нагревательным элементом, поэтому из крана почти сразу после того, как прибор включают, начинает течь горячая (до 60С) вода. Увы, получить сразу много теплой влаги с помощью проточного водонагревателя нельзя- аппараты для квартир выдают 1,8-4л за 1 мин. Увеличение расхода воды через проточный водонагреватель, превышающее расчетное значение, приводит к тому, что на выходе из него температура потока снижается.

Проточные водонагреватели для квартир компактны, их легко монтировать и (при необходимости) переустанавливать на новое место. Один из недостатков этих агрегатов заключается в том, что потребляемая ими мощность довольно велика- 3,3-8кВт (при напряжении питающей сети 220В), поэтому их можно использовать только там, где электросеть способна длительное время обслуживать такую нагрузку.

В домах с газовыми плитами максимально возможная нагрузка на сеть в старых зданиях составляет около 3кВт, а в новостройках- 4-5кВт. Чтобы подключить проточный водонагреватель, здесь практически наверняка придется прокладывать индивидуальный питающий кабель от квартирного электрощитка, менять счетчик и вводный автомат, а также устанавливать дополнительный автомат для водогрея. Всовокупности все эти затраты иногда значительно превышают стоимость самого "проточника". Вдомах с электроплитами допустимая нагрузка на сеть- не более 7-8кВт. Вы можете подсоединить мощный проточный водонагреватель к проводке для плиты, но пользоваться этими приборами придется по очереди.

Фото 8

Фото 9

Фото 10

Фото 11

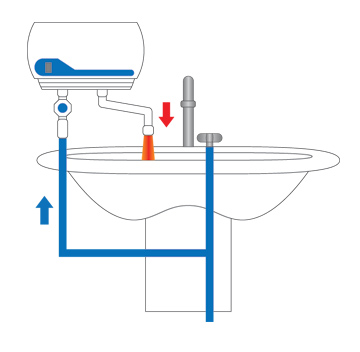

8.Безнапорный электрический проточный водонагреватель с изливом устанавливают над раковиной на высоте 20-25см от ее верхнего борта. Желательно, чтобы выход излива располагался над сливным отверстием раковины.

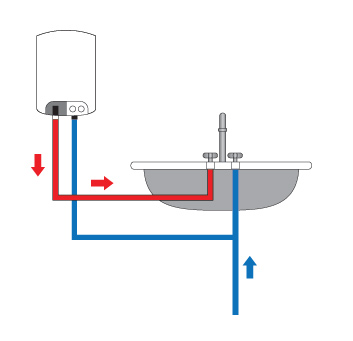

9.Напорные электроводонагреватели (как проточные, так и накопительные) можно монтировать и под раковиной, и над ней (в том числе в шкафу кухонного комплекта). Подключают такие приборы, как правило, к обычному смесителю. Чтобы теплая вода начинала вытекать из смесителя сразу после открывания крана, длина подающей трубы от водонагревателя до смесителя должна быть минимальной.

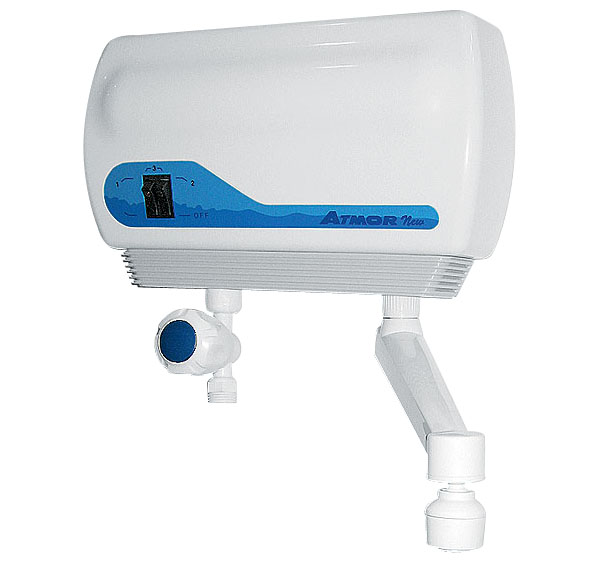

10.Безнапорный проточный водонагреватель Atmor New (Atmor) мощностью 5кВт надежен и эффективен. На входе у него установлен регулирующий расход кран, на выходе- излив.

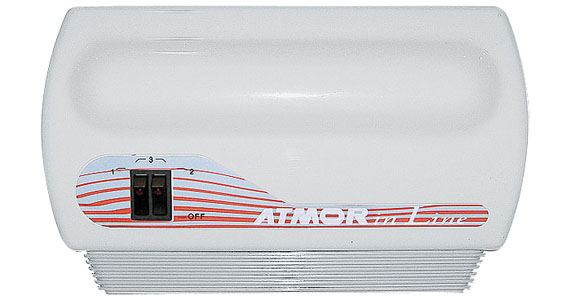

11.Напорный проточный электрический водонагреватель Atmor In-Line Duo (Atmor) мощностью 7кВт подключают к однофазной сети 220В. Он эффективно нагреет воду и летом, и зимой.

Проточный водонагреватель для мойки или раковины логично подбирать по производительности- он должен выдавать не менее 1,8-2л горячей воды (температура- не ниже 40С) за 1 мин. Прибор, который применяют только летом (температура воды на входе- 15-18С), будет потреблять не более 3,5кВт. Если же его собираются иногда эксплуатировать и зимой, такой мощности не хватит, чтобы нагреть даже тонкую струйку воды, и вода будет чуть теплой или прохладной (ведь ее температура на входе в водонагреватель составляет всего 5-10С). Для подобных условий потребуется прибор мощностью 5-7кВт.

Для обслуживания мойки или раковины подходят так называемые напорные проточные водонагреватели. Такие приборы защищены от брызг, а иногда и от струй воды (степень защиты IP 24 или IP 25). Подогревать поток они начинают, как только вы открываете кран горячей воды на смесителе и ее расход достигает минимального порогового значения (за расходом следит электронный датчик протока, установленный в водонагревателе). Если расход воды неожиданно снижается (скажем, из-за того, что внезапно перекрывают стояк), водогрей автоматически отключается. Рабочее давление в сети водоснабжения, необходимое для функционирования подобного водонагревателя, составляет в среднем 2-10 бар.

Фото 12

Фото 13

Фото 14

Фото 15

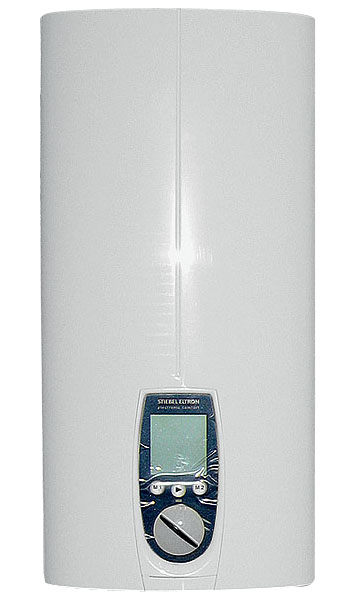

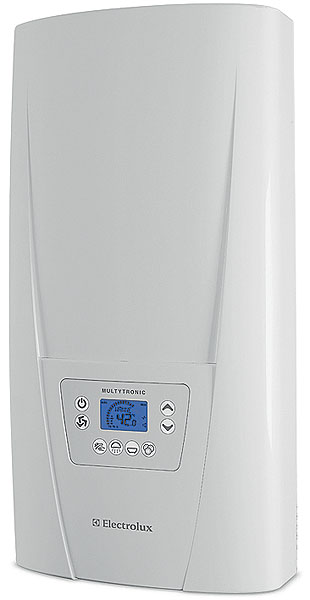

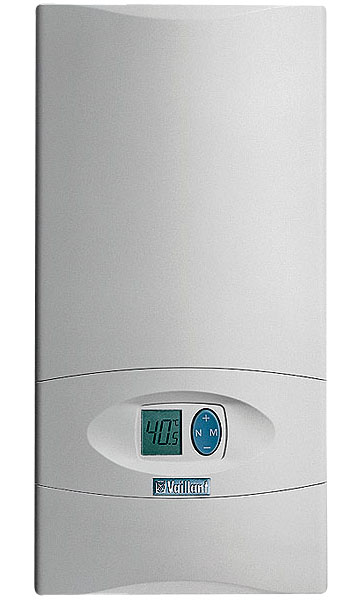

12-14.Мощные напорные проточные водонагреватели с трехфазным питанием (380В) обслуживают 1-3 точки водоразбора одновременно. Вих числе- VED 27 exclusiv LCD (Vaillant) (12), SP 18-27 Multytronic (Electrolux) (13), DHE 27 SLi (Stiebel Eltron) (14).

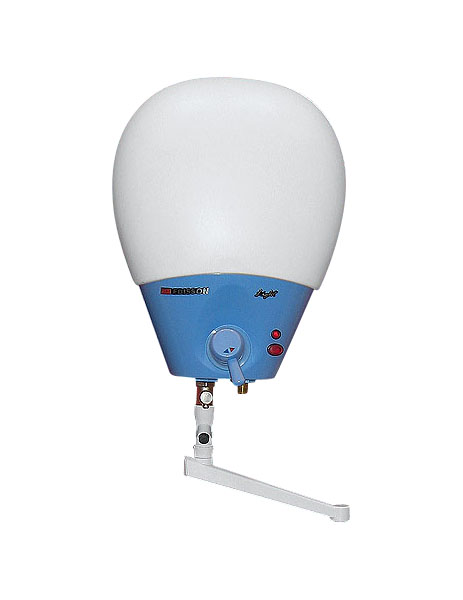

15.Накопительный безнапорный водонагреватель емкостью 10л «Edisson Light MS 10 кран» (Edisson) оснащен тэном мощностью 2,5кВт, благодаря чему летом прибор можно использовать и как проточный водонагреватель (но расход теплой воды не превысит 1,5-2л/мин).

Мыть руки или посуду непосредственно под струей горячей воды, выходящей из простейших моделей напорных проточных водонагревателей, не всегда комфортно- можно обжечься. Но, смешивая подогретую этим прибором и поступающую непосредственно из "холодного" стояка водопроводную воду с помощью обычного смесителя, вы сумеете получить струю оптимальной температуры. Чтобы защитить руки пользователя от контакта со слишком горячей водой, вытекающей из крана, некоторые модели напорных проточных водонагревателей с электронным управлением позволяют задавать и поддерживать независимо от колебаний давления в водопроводе температуру нагрева воды, например, на уровне безопасных 43С. Для наглядности температура нагрева отображается на ЖК-табло, точность ее поддержания у лучших моделей доходит до десятых долей градуса. Вкачестве подходящих для квартир проточных водонагревателей на 220В с электронным управлением, оборудованных трубчатыми ТЭНами, можно назвать Edisson System 600 (Edisson, Великобритания) мощностью 6кВт за 2300руб., Medium PRO 8 (Timberk, Швеция) на 7,5кВт за 5200руб. с регулятором температуры нагрева идр.

Непосредственно под мойкой часто размещают так называемые безнапорные проточные водонагреватели с гидравлическим управлением (на основе дифференциального реле давления) и ТЭНами для нагрева воды. Подключать их к обычному смесителю, а также каким-либо образом перекрывать выходной патрубок этих агрегатов категорически запрещено. Ведь прибор не рассчитан на давление водопроводной сети, и его просто разорвет, или выйдет из строя нагреватель. Поэтому у безнапорных водонагревателей, распространенных в нашей стране, обычно есть свой кран на входном патрубке, регулирующий расход и, как следствие, температуру воды, а также собственный излив, направляемый в раковину.

Фото 16

Фото 17 Ariston

Фото 18

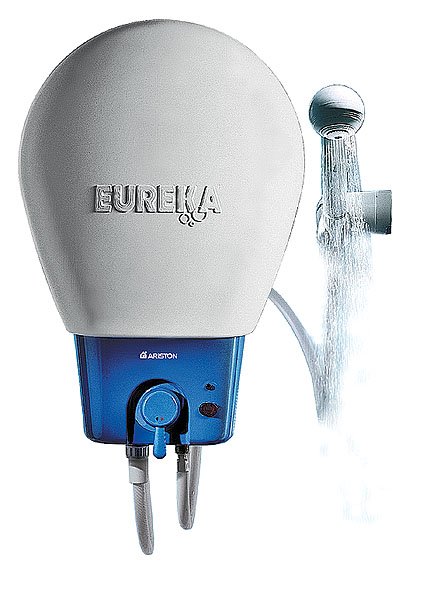

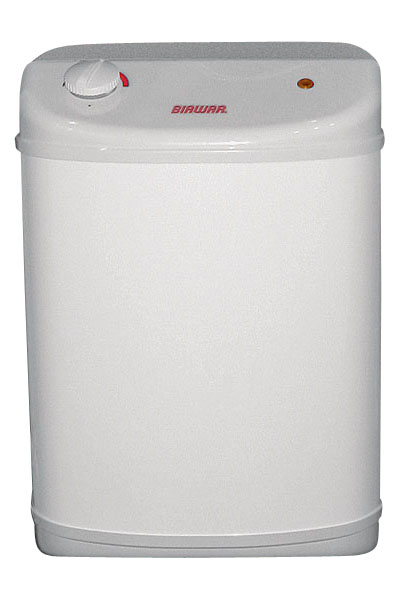

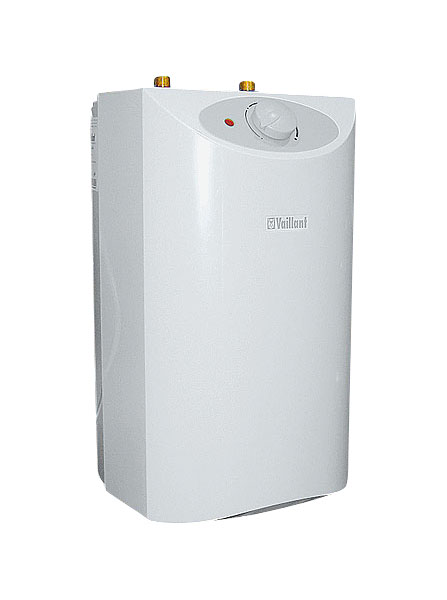

16-18.Безнапорные накопительные водонагреватели VEN exclusiv 5 U (Vaillant) (16), "Eureka кран" (Ariston) (17) и Comfort OW-10.1 (Nibe-Biawar) (18), в комплекте с которым обычно поставляют специальный смеситель с гибкими подводками.

Как воспользоваться таким устройством? Откройте кран на входе в водонагреватель, чтобы вода из излива полилась в мойку. (Когда будет достигнут минимальный объем протока, при котором возможен нагрев, в водонагревателе раздастся слабый щелчок- значит, сработало гидравлическое реле давления. До этого оно размыкало цепь электропитания прибора, и агрегат нельзя было включить.) Затем нажмите на клавишу выбора мощности нагрева (одна или две клавиши, если предусмотрено две ступени мощности, скажем 2 и 3кВт), после чего струя воды довольно быстро (за пару секунд) нагреется до комфортной температуры. Хотите похолоднее- осторожно увеличьте расход. Погорячее- слегка заверните кран по часовой стрелке, но будьте осторожны, потому что, если ваш безнапорный «проточник» не оборудован ограничителем температуры нагрева воды, вытекающая из него струя в итоге может стать очень горячей.

Для установки над мойкой и эксплуатации только летом рекомендуем, например, укомплектованный изливом безнапорный WHE-3 OC (Timberk) на 3,5кВт стоимостью 1300руб. или аналогичный как по цене, так и по мощности "Atmor Summer кран" (Atmor, Израиль). Чтобы эти устройства были комфортны в использовании, температура на входе должна составлять не ниже 18С. Ау модели "Edisson 500 кран+душ" (Edisson) мощностью 5кВт за 1700руб. помимо излива в комплект поставки входит также шланг с душевой лейкой. Пользоваться ими можно по очереди, перенаправляя подачу теплой воды к лейке либо в излив с помощью специального переключателя потока, установленного на выходе из водонагревателя.

Как работает специальный смеситель?

Безнапорные бойлеры оснащены специальным встроенным смесителем и собственным изливом или же комплектуются выносным смесителем. Последний внешне похож на стандартную арматуру, но, как и его аналог, встраиваемый в открытый накопительный водонагреватель, имеет иное конструктивное исполнение. Ксмесителю безнапорного водогрея подводится только холодная вода. Ее поток внутри корпуса смесителя распределяется по двум направлениям: одна часть воды сразу может идти в излив (ее расход регулируют с помощью холодного крана), а другая сначала отправляется в бак водонагревателя (ее расход через смеситель регулируют горячим краном). Квходному и подающему патрубкам бака как встроенный, так и выносной смеситель безнапорного водонагревателя подключают посредством двух трубок. После первого открывания горячего крана на смесителе по одной из этих трубок бак заполнится водой, после чего вода начнет беспрепятственно возвращаться в смеситель по второй трубке и через излив побежит в раковину. Горячий кран смесителя стоит открывать лишь после того, как вода в баке нагреется. Только после этого приступайте к продолжительным водным процедурам, настраивая температуру и силу струи на выходе из излива специального смесителя с помощью горячего и холодного кранов.

Объем- про запас

Электрические накопительные водонагреватели (в обиходе их называют бойлерами) нагревают воду от любого исходного значения до 55-80С, после чего поддерживают температуру воды на достигнутом уровне в автоматическом режиме. Поскольку вода нагревается постепенно, такой аппарат не требует большой мощности: ее диапазон- 0,8-2,5кВт. Значит, его допустимо подключать к электрической сети практически любой квартиры. Приборы обычно оснащены вилкой с проводом длиной 1-2м, которую можно вставить в заземленную розетку, расположенную поблизости от мойки или раковины.

В бойлере нагретая с помощью нагревательного элемента (чаще всего это трубчатый ТЭН) вода долго сохраняет тепло благодаря окутывающей всю емкость теплоизоляции из пенополиуретана или минеральной ваты толщиной 30-50мм (эффект термоса). Это позволяет экономить электроэнергию, если греть воду ночью, в среднем на 5-20% (при условии, что квартирная электросеть подключена к двухтарифному счетчику). Но справедливости ради надо сказать, что в отсутствие двухтарифного счетчика удельные показатели энергопотребления накопительных водонагревателей (например, количество киловатт-часов, которое прибор тратит на то, чтобы обеспечить расход 1л/мин при температуре воды на входе в агрегат 15С, а на выходе- 40С) будут свидетельствовать скорее о повышенной «прожорливости» бойлеров по сравнению с проточными водогреями, чем об их экономичности. Дело в том, что через стенки бака с горячей водой, несмотря на теплоизоляцию, тепло в окружающую среду все же уходит, и, к сожалению, довольно интенсивно.

Фото 19 Baxi

Фото 20

Фото 21 Baxi

Фото 22 AEG

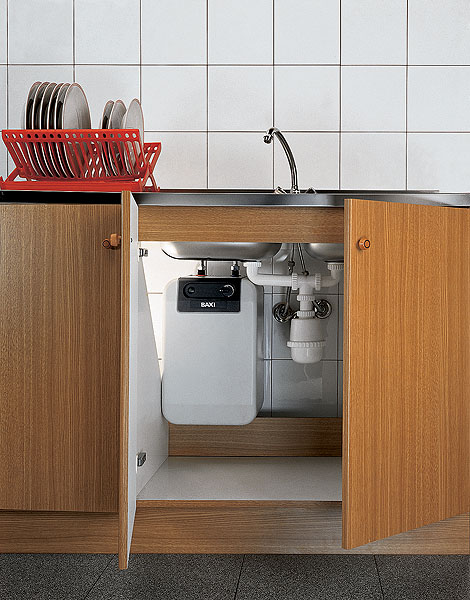

19.Оптимальное место для размещения электрического малогабаритного напорного накопительного водонагревателя- в шкафу кухонного гарнитура, под мойкой.

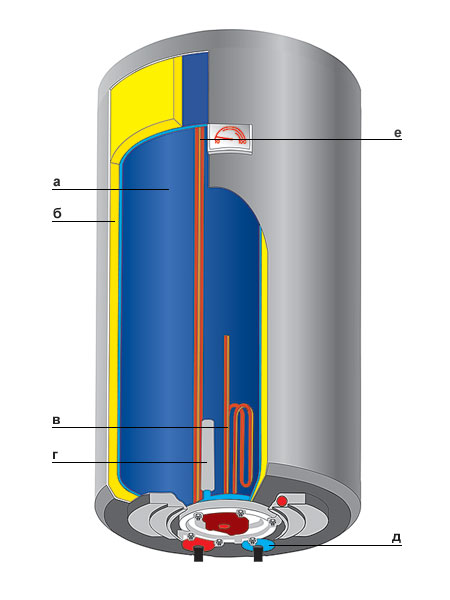

20.Напорный накопительный водонагреватель обычно состоит из эмалированного бака(а) с теплоизоляцией(б). Для нагрева используется ТЭН (в), для защиты от коррозии- анод из магния(г). Подача воды осуществляется в нижнюю зону(д), забор- из верхней зоны(е).

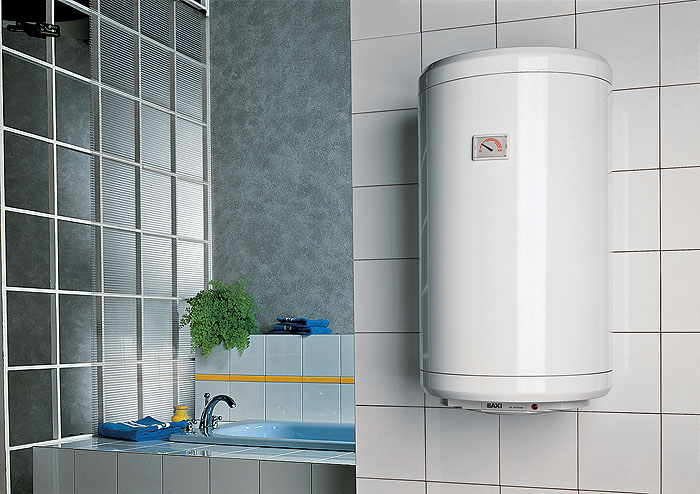

21.Напорный накопительный водонагреватель не всегда просто разместить в малогабаритной ванной комнате. Если установка прибора под раковиной в принципе невозможна, приходится монтировать его на стене рядом с мойкой.

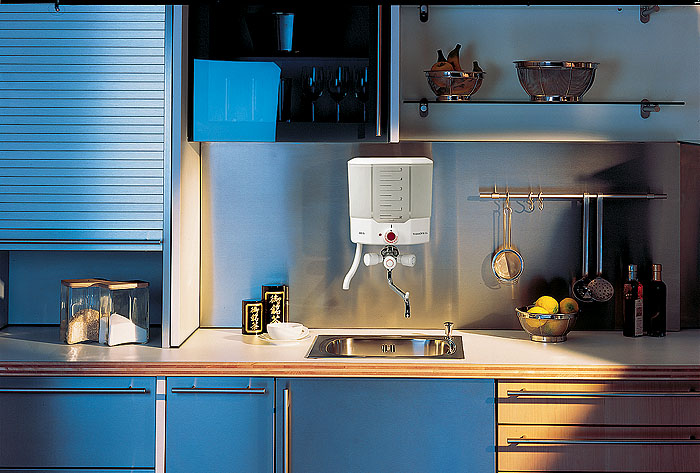

22.Настенные кипятильники предназначены для приготовления горячей воды и кипятка для домашнего хозяйства. Пока они применяются в России не так широко, как водонагреватели традиционной конструкции. Между тем в Европе эта многофункциональная водонагревательная техника пользуется устойчивым спросом, особенно в больших семьях.

Накопительные водонагреватели занимают достаточно много места- по габаритам они сопоставимы с прикроватной тумбочкой. При использовании этих устройств струя горячей воды может быть такой же интенсивной, как и при работе централизованного ГВС квартиры, но запаса нагретой воды в бойлере тогда надолго не хватит (за несколько минут можно израсходовать все). Чтобы нагреть следующую порцию, потребуется от 20 мин до нескольких часов (в зависимости от размеров бака, мощности нагревательного элемента, исходной температуры воды в водопроводе, а также температуры нагрева воды в баке, заданной с помощью регулятора, установленного на корпусе прибора, идр.). Кроме того, накопительный водонагреватель нуждается в техническом обслуживании. Время от времени следует очищать его нагревательные элементы от известкового налета, образующегося из-за плохого качества воды (не зарастают накипью только "сухие" ТЭНы, например X-heat у моделей EWH S, Electrolux, Швеция), а также заменять магниевый анод, предотвращающий коррозию на внутренней поверхности бака (анод ставят в водонагревателях с эмалированными баками).

Выбирая накопительный водонагреватель, ориентируйтесь прежде всего на его габариты и емкость. Объем накопительного водогрея для установки под мойкой на одного человека составляет 5-10л, на семью из двух или трех человек- 15-20л. На четверых лучше покупать водонагреватель объемом 30л и более. Хотите приобрести наиболее долговечное устройство? Тогда обратите внимание и на способ антикоррозийной защиты внутренней поверхности бака. Если вода в вашем регионе жесткая, стоит остановиться на водонагревателе с эмалированным баком и небольшой удельной мощностью ТЭНов. Аесли вода мягкая, содержит много кислорода и растворенного углекислого газа, можно использовать как эмалированный бак, так и бак из нержавейки (например, марки AISI 316L) или пластика.

Под мойкой лучше всего разместить напорный электрический накопительный водонагреватель с верхним подключением, предназначенный для настенного или напольного монтажа (его патрубки размещены в верхней части корпуса водонагревателя, что удобно при подключении). Такие приборы подсоединяют к уже имеющейся в квартире водоразборной арматуре- с ее помощью нагретую воду по мере необходимости разбавляют холодной из водопровода, чтобы получить струю желаемой температуры, текущую из излива смесителя. Среди моделей с верхним расположением патрубков отметим, например, Ti Shape 30 OR (Hotpoint-Ariston, Италия) объемом 30л за 5800руб. Hit H15-U (Thermex, Италия) на 15л стоит примерно 3200руб. Интересна модель GT 10 U (Gorenje, Словения) емкостью 10л за 4600руб.

Фото 23

Фото 24 Electrolux

Фото 25 Stiebel Eltron

Фото 26

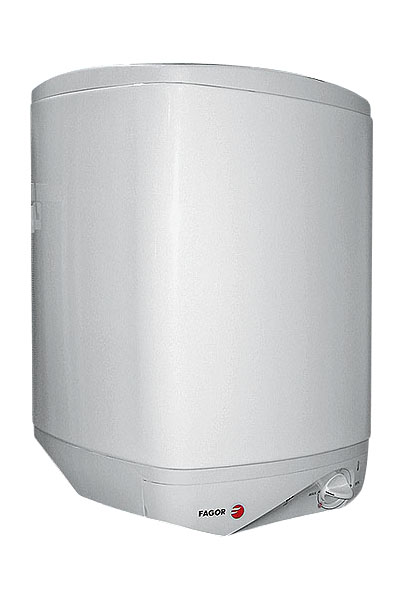

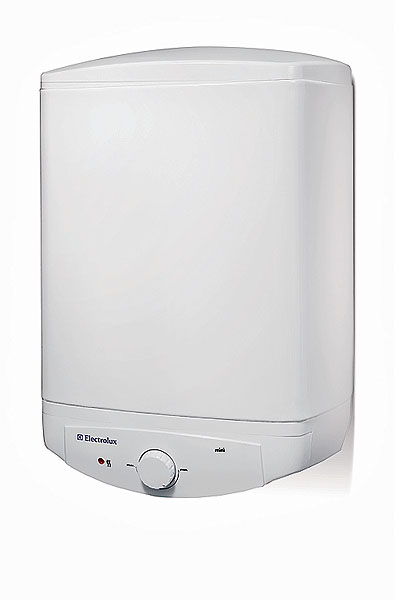

23-24.Напорные накопительные водонагреватели с нижним подключением: Fagor CB-30 N1 емкостью 30л (23) и компактная модель EWH 15 S (Electrolux) (24) емкостью 15 л.

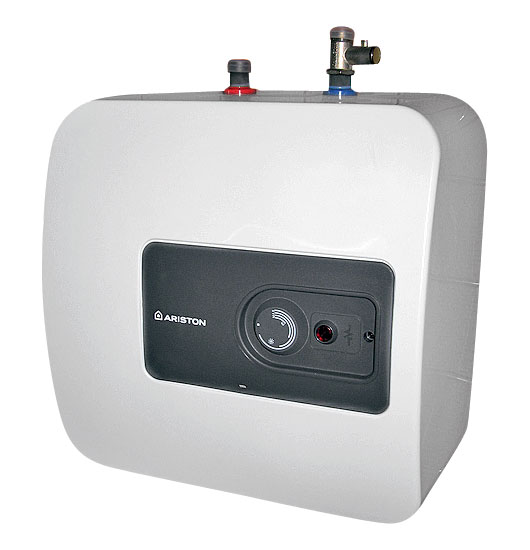

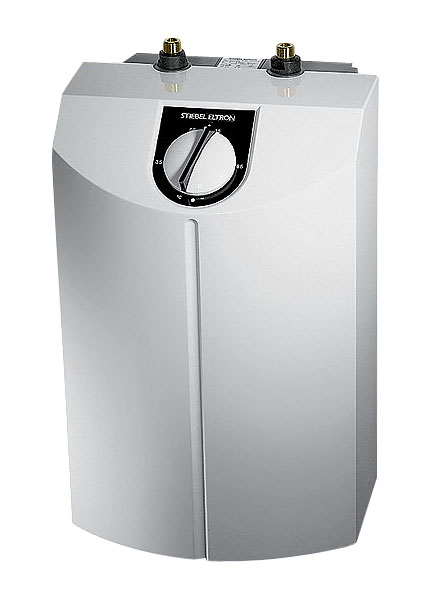

25-26.10-литровые водонагреватели "под мойку": безнапорный SNU 10 Si (Stiebel Eltron) (25) и напорный SG 10 UR (Ariston) (26).

Над мойкой, на стене или в одном из кухонных шкафов удобнее ставить напорные модели с нижним подключением, среди которых стоит назвать, скажем, модель OGB 30 Slim (Gorenje) на 30л по цене 9200руб. Мощность ее ТЭНа- 2кВт. Аналогичный по объему Hit H30-O (Thermex) обойдется в 3500руб. Если вы предполагаете открытую установку и мечтаете об изысканном дизайне, можно смонтировать на стене серебристый XV 20 (Polaris, Великобритания) на 20л стоимостью 4700руб. или менее объемный и менее дорогой (9л, 3600руб.) XV 9 той же фирмы. Мощность электрических ТЭНов в этих моделях- 1,5кВт, баки изнутри покрыты эмалью.

Максимальное рабочее давление для баков напорных накопительных водонагревателей может составлять 6, 8 и даже 10 бар, поэтому перед покупкой уточните в управляющей компании давление на вводе холодной воды в вашу квартиру. Если вы живете на первом этаже многоэтажного дома, оно может быть высоким. Наконец, для подключения напорного бака обязательно надо купить и так называемую группу безопасности, чтобы в случае гидроудара в системе ГВС бак не разорвало и не затопило соседей снизу (увы, порой такое случается). Она включает предохранительный и обратный клапаны, а также сливной штуцер и стоит около 1450руб. (если это техника хорошего производителя). Иногда группу безопасности поставляют в комплекте с баком.

Как над мойкой, так и под ней можно установить безнапорный электрический накопительный водонагреватель. Унего, как и у безнапорных проточных водогреев, нельзя перекрывать выходной патрубок. Нельзя и присоединять этот прибор к штатной водоразборной арматуре.

Мощность ТЭНов безнапорных накопительных водонагревателей с встроенным смесителем обычно составляет 2,5кВт. Бак емкостью 15 или 30л имеет форму капли и выполнен из специального полимера. Например, "Edisson Light MS 15 кран" (Edisson) стоит 2480-3230руб. Его объем- 15л, номинальная мощность- 2,5кВт, габариты (ВШГ): 460350220мм. Подобную технику поставляют в Россию и под маркой Ariston. Под раковиной, если использовать выносной смеситель для безнапорных водонагревателей (около 2500руб. за 1 шт.), можно поставить, допустим, SNU 5 SL antitropf-comfort (Stiebel Eltron, Германия) объемом 5л с ТЭНами мощностью 1-2кВт за 5300руб. (у этой модели при нагреве воды не подкапывает вода из излива смесителя, в отличие от многих других безнапорных бойлеров) или VEN classic 5 U (Vaillant, Германия) стоимостью 4500руб. Для размещения над мойкой подойдет VEN exclusiv 5 O той же фирмы емкостью 5л, который обойдется в 5500-6000руб.

Фото 27

Фото 28

Фото 29

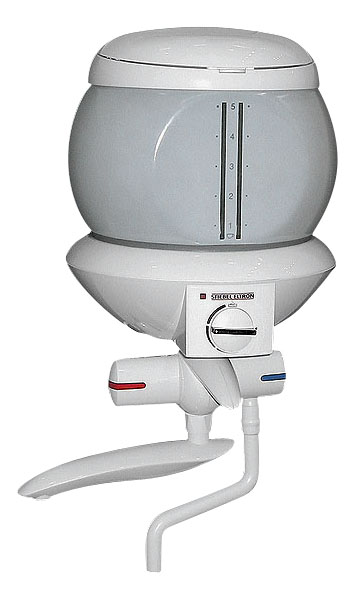

27.Настенный кипятильник открытого типа (безнапорный) EBK 5 G (Stiebel Eltron) мощностью 2кВт оборудован емкостью (5л) из огнеупорного матового стекла. Желаемую температуру нагрева можно выбирать из диа-пазона 35-100С.

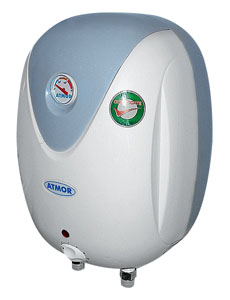

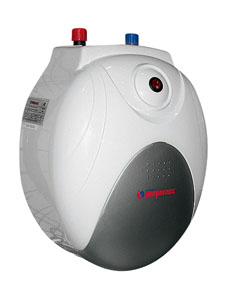

28-29.Некоторые модели напорных накопительных водонагревателей имеют необычный дизайн и выглядят как предмет интерьера. Взять хотя бы Hit H5-U (Thermex) (28) или 1015AT (Atmor) (29).

Необходимый комплект

Прежде чем покупать электрический водонагреватель, особенно накопительный, необходимо тщательно обмерить место, где устройство будет установлено. Если вы планируете приобрести навесную модель, помните, что надежно прикрепить бак часто удается только к капитальной стене дома, а гипсокартонная перегородка может оказаться крайне ненадежной основой. Желательно также заранее нарисовать схему монтажа и изучить маршрут прокладки электрического кабеля (если будет организована индивидуальная линия электроснабжения водонагревателя от квартирного щитка).

Чтобы подключить электроводонагреватель, рекомендуем пригласить специалиста (например, из магазина, торгующего подобными приборами). Как правило, у такого профессионала есть все необходимые документы, разрешающие ему производить монтажные и электротехнические работы. За услугу он возьмет не менее 1500руб.

При монтаже прибора понадобятся расходные материалы. Для стыковки с водопроводом нужны два-три шаровых крана (100-250руб. за 1 шт.), тройники (50руб. за 1 шт.), несколько метров металлопластиковой трубы (1м трубы диаметром 1/2 дюйма стоит около 40руб.), штуцеры (200руб. за 1 шт.), крепеж и расходные материалы. Вместо металлопластиковых труб можно использовать гибкую подводку, но помните, что срок ее службы ограничен (5 лет), и потом придется заменить эти коммуникации новыми. Неплохо установить фильтры механической очистки воды (особенно если это предусмотрено в паспорте водонагревателя), а также регуляторы давления (если гидроудары в вашей системе ГВС происходят довольно часто).

Может потребоваться кабель, ведущий от щитка к водонагревателю. Желательно использовать медный трехжильный (при мощности 7кВт лучше взять кабель с площадью сечения жилы не менее 4мм²) в двойной изоляции. Его прокладывают под плинтусом или там, где стены примыкают к потолку. Автомат и устройство защитного отключения (их удобно разместить, например, на электрощитке квартиры) должны соответствовать номинальному току, потребляемому водонагревателем в режиме его максимальной мощности. Хороший автомат стоит около 300руб., УЗО- 1300-1500руб. Кабель можно приобрести из расчета 60руб. за 1м. Скажем, кусок длиной 20м обойдется в 1200руб. Кэтому надо прибавить затраты на крепеж или пластиковый короб для прокладки кабеля (30руб. за 1м).

Таким образом, подключение водонагревателя, особенно мощного, может оказаться более дорогим удовольствием, чем покупка самого прибора. Если потребуется перекрывать стояк холодной воды, к которому подключают водонагреватель, вам придется ждать визита "специалистов по отключению стояков" на место установки вашего прибора. Неофициально за эту услугу слесарь из управляющей компании возьмет 500-1200руб. Если он придет быстро, с монтажом под ключ можно управиться за 3ч. Ис этого момента горячая вода у вас будет всегда, когда пожелаете.

Материал подготовлен по результатам опроса читателей на сайте акции " Создаем новые идеи».
