Вентиляция в погребе с двумя трубами: схема и инструкция по установке
Вентиляция в погребе с двумя трубами состоит из приточного канала и вытяжки. Она эффективнее одноканальной, поскольку при ее использовании происходит интенсивный воздухообмен. Чтобы привести поток в движение, необходимо два канала — для поступления нового и удаления отработанного газа. Вытяжка действует благодаря перепаду давления внутри и снаружи помещения. Чем больше высота, тем давление ниже. Нагретый газ стремится равномерно заполнить объем и движется туда, где атмосфера разрежена. Однако, движения не происходит, если он оказывается заперт в замкнутом пространстве с одним выходом. Чтобы движение началось, необходим приток, заполняющий освободившееся место. Именно по этой причине одиночная вытяжка функционирует только при открытой входной двери.
Обустраиваем вентиляцию в погребе
Назначение системы проветривания
Диаметр входных и выходных отверстий
Детали конструкции
Правила
Пошаговая инструкция по монтажу
Подключение электрических приборов
Важность приточно-вытяжной системы в подвале
Она необходима для поддержания микроклимата в помещении. Жилые и подсобные комнаты, расположенные в цокольном этаже, нуждаются в проветривании, без которого находиться в них будет некомфортно. Для жилых домов его интенсивность устанавливается государственными санитарно-техническими нормативами.
Если внизу находится гараж, появляется риск отравления выхлопными газами и испарениями бензина. Отделение, оборудованное под кладовку, должно соответствовать общепринятым нормативам.
На фото часто приходится видеть термометры и приборы для измерения уровня влажности, висящие на старых кирпичных стенах. Их используют не только виноделы и производители элитных сыров. Чтобы продукты сохранялись как можно дольше, внутри должна быть температура от 1 до 10 градусов и влажность 85-95 %. Поддерживать такой микроклимат можно только при хорошо отрегулированной циркуляции внутренних потоков. Они нагревают и охлаждают воздух до нужного уровня, замедляют распространение плесени, выводят этилен, выделяющийся консервами.
Избыточная влажность приводит к разрушению стен и потолка. На их поверхности появляется конденсат, вызывающий коррозию железобетона.
Структура кирпича отличается большим количеством открытых пор. Попадая в них, вода разрушает материал, оказывая на стенки расклинивающее воздействие. То же самое происходит и с трещинами в бетонном основании. Со временем они постепенно расширяются и осыпаются. Этому процессу способствует появление бактерий, активно размножающихся во влажной среде.
Не следует допускать, чтобы пар надолго задерживался внутри. Он должен постоянно обновляться и поступать в заданном количестве.
Расчет диаметра входных и вытяжных труб
Сечение труб не должно быть меньше 1/400 площади всего помещения. Таким образом, на 1 м2 приходится 25 см2 каналов. Для подвала в 10 м2 площадь одного сечения (S) составит 0,025 м2.
Радиус вычисляем по формуле: R = √ S/π = √ 0,025/3,14 = 8,9 см. Диаметр также считаем по известной всем формуле умножения радиуса на два: 8,9х2=18 см.
Расчет диаметра очень важен. Если этот параметр превышает норму, летом внизу температура поднимается выше необходимой. Зимой она упадет ниже нуля. В обоих случаях это приведет к порче продуктов и выходу оборудования из строя. Опасность представляет жидкость, замерзшая в коммуникациях. При замерзании вода расширяется и разрывает пластик и металл. Чтобы уменьшить сечение, устанавливают регулируемые заглушки с поворотным механизмом.
При недостаточно широком входе решить проблему сложнее. Разрабатывая схему вентиляции погреба с двумя трубами, сечение принимают с запасом 10%. В случае необходимости погрешность легко исправить.
Элементы вентиляции
Как правило, применяются асбестовые, металлические и пластиковые круглые воздуховоды. Металл подвержен коррозии. Кроме того, поверхность хорошо резонирует. Асбест сложно резать. Детали обладают большой массой, что затрудняет монтаж и транспортировку. Пластик не создает шума и других неудобств. Он прослужит так же долго, как сталь и алюминий. Его прочность ниже, но ее запаса достаточно для прокладки подземных коммуникаций — поверхность не испытывает значительных нагрузок.
Можно использовать канализационную проводку диаметром от 11 до 25 см и длиной от 1 до 6 м. Толщина стенки — от 4 мм. Материалом служит плотный ПВХ, рассчитанный на механические нагрузки, в несколько раз превышающие давление потока. Изделия имеют герметичные стыки. Они хорошо приспособлены для работы во влажной и агрессивной среде. Класс жесткости SN4 позволяет им выдерживать давление грунта на глубине 1 м. При температуре ниже -15°C стенки теряют гибкость и легко ломаются, поэтому их следует утеплить, обернув снаружи слоем минеральной ваты и гидроизолятора. Изнутри их будет прогревать теплый воздух из помещения. Теплоизоляция позволяет избавиться от конденсата на внутренней поверхности.
В набор входят поворотные рукава, тройники, фитинги, создающие герметичное прочное соединение и упрощающие монтаж. С помощью сборных элементов каналу задают нужное направление. Но учтите: чем меньше поворотов, тем лучше работает система, и тем проще ее прочищать.
Чтобы дождевая и талая вода не затекала в вытяжку, сверху на нее монтируют дефлектор с горизонтальной крышкой. Благодаря системе заслонок он увеличивает тягу. Со стороны, противоположной направлению ветра, создается разрежение, ускоряющее внутренний поток. Чем сильнее ветер, тем больше разрежение.
Основные принципы устройства вентиляции
- Монтаж желательно выполнить на стадии строительства здания — иначе придется вырезать отверстия под коммуникации в стенах и перекрытиях. Одна из проблем заключается в их размещении в верхней жилой части дома. Проводку при строительстве лучше расположить в толще стены — так она не будет занимать пространство комнат.
- Если подвал находится глубоко, к нему будет сложно подобраться с внешней стороны. Создание котлована и прокладка подземных путей отнимет много времени и сил.
- Чтобы система работала эффективно, нужно правильно расположить ее составные части. Они должны иметь одинаковый диаметр. Объем притока равен объему оттока.
- Вход и выход размещают в разных углах по диагонали. Чем больше расстояние между ними, тем лучше. Вытяжку делают на уровне потолка, приточный клапан размещают настолько близко от пола, насколько это возможно. Как правило, его высота составляет от 20 до 40 см.
- Выходное отверстие должно располагаться выше уровня потолка. Чем больше расстояние между ними, тем лучше тяга. Если разница составляет меньше 1 м, система перестает работать. Лучше всего вывести канал на кровлю. Он должен стоять на удалении от стен, крутых высоких скатов и других преград. Допускается объединение с общей шахтой.
- Летом в теплую погоду тяга почти не работает, поэтому на вытяжку необходимо установить заслонку, перекрывающую нагретый поток сверху.
- Входной канал снабжают решеткой, защищающей его от мусора, грызунов и крупных насекомых. Его размещают над уровнем снега — иначе отверстие придется постоянно откапывать.
- Чем меньше поворотов, тем сильнее поток. Чтобы внутри не скапливался конденсат, в нижнем колене встраивают кран для его слива.
- В каждом помещении необходимо обустроить отдельную систему, обеспечивающую нормальную циркуляцию.
- Перекрытие над цокольным этажом жилого дома следует покрыть толстым слоем теплоизоляции, иначе подвал будет нагреваться от жилых комнат, находящихся над ним. Вход лучше сделать со стороны улицы. Если погреб соединен с теплым отапливаемым пространством, потребуется устройство тамбура.
Обустройство вентиляции погреба с двумя трубами
Монтажные проводят в несколько этапов. Первый из них является наиболее важным. Он включает в себя подготовку схемы вентиляции в погребе с двумя трубами. Если дом является объектом ИЖС, ее придется включить в проект переустройства и согласовывать в государственных инстанциях. В Жилищном кодексе РФ указано, что установка инженерных сетей является переустройством. Составлять проект, включающий в себя эти изменения, могут только ремонтно-строительные организации с соответствующей лицензией. На этапе проектирования составляется смета, проводится расчет количества материалов, устанавливается последовательность проведения работ.
Согласно разработанному плану из заготовок вырезают детали необходимой длины. Для этого используют дисковую пилу по металлу или дереву. Заусенцы удаляют ножом и зачищают наждачной бумагой.

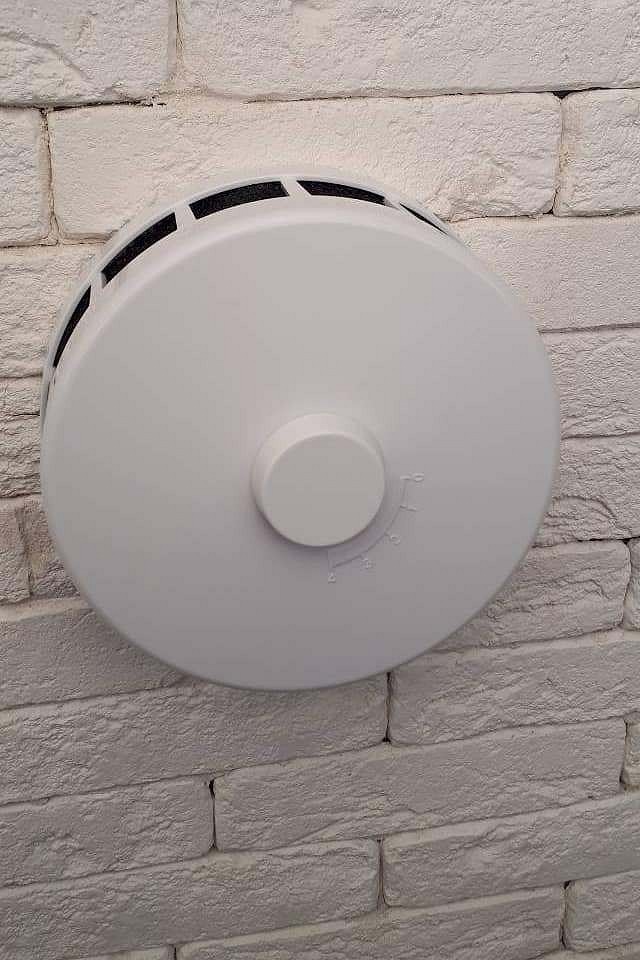

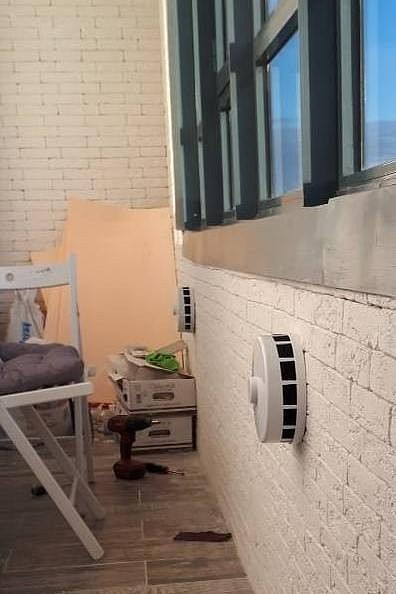

Приточный клапан с решеткой монтируют на внешнюю стену чуть выше уровня снега. Замерять его не обязательно — этот показатель берут из СНиПа. Воздуховод прокладывают вниз и выводят в помещение на высоте 20-40 см от пола. Отверстие во внешней стене вырезают с помощью круглой алмазной коронки соответствующего диаметра. В отличие от перфоратора она оставляет отверстие с идеально ровными краями, не нуждающимися в подравнивании и укреплении. Щели вокруг рукава замазывают цементным раствором, герметиком или холодной битумной мастикой.

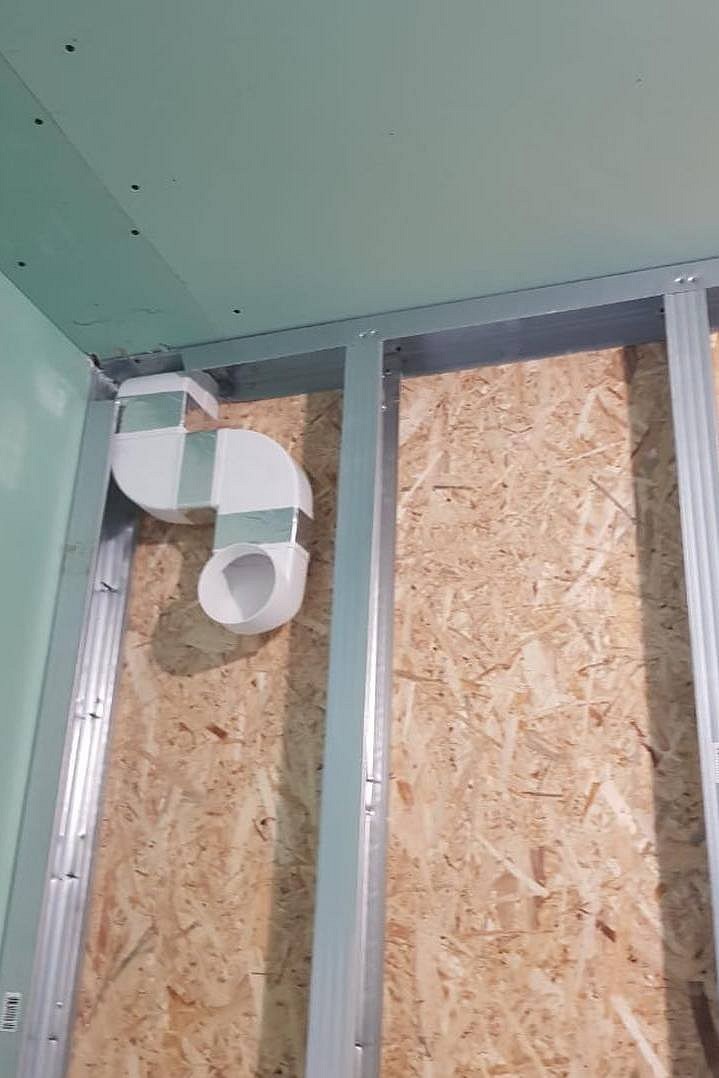

Вытяжку размещают на потолке либо в верхней части стены. Чтобы проделать отверстие, используют алмазную коронку. Металлические детали стыкуют с помощью сварки. Соединения с пластиковыми сборными элементами помещают в муфты, установленные в стенах и перекрытиях, и замазывают герметиком.

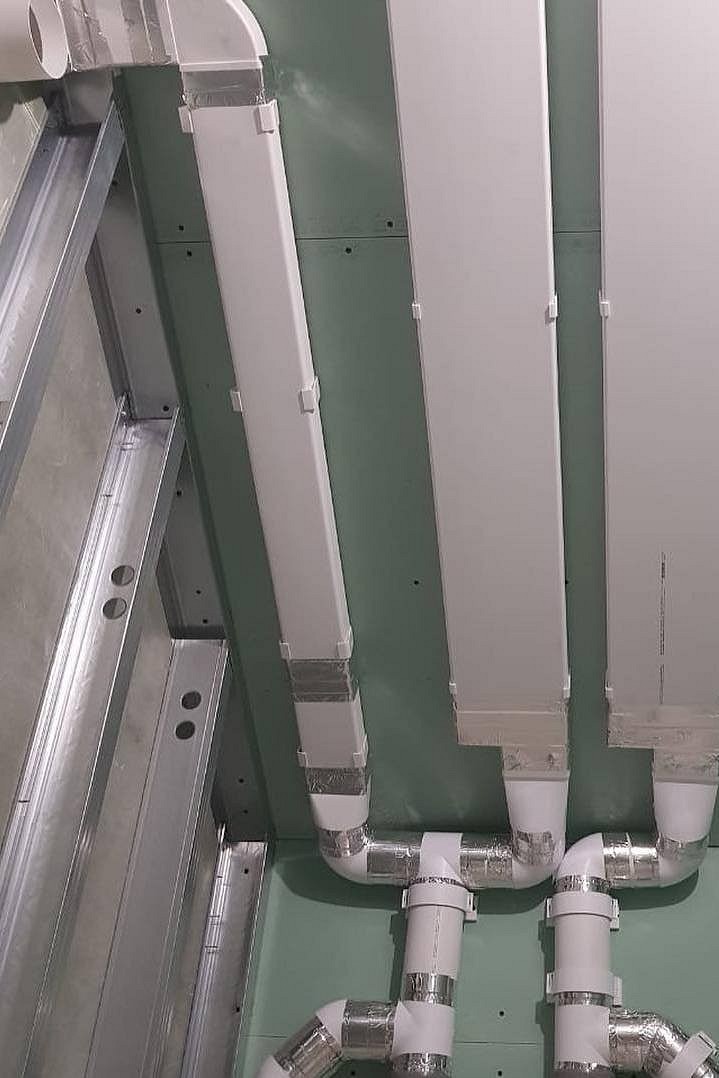

Если планируется прокладка коммуникаций внутри дома, необходимо заранее продумать расположение рукавов. Чтобы они не мешали, их совмещают с основной вентиляционной шахтой либо прокладывают рядом с другими коммуникациями. Удобнее спрятать их в технический шкаф с открывающейся дверцей. Обычно такие шкафы находятся возле кухонь и санузлов. Их стараются не приближать к жилым комнатам, поскольку они являются источниками постоянного шума.

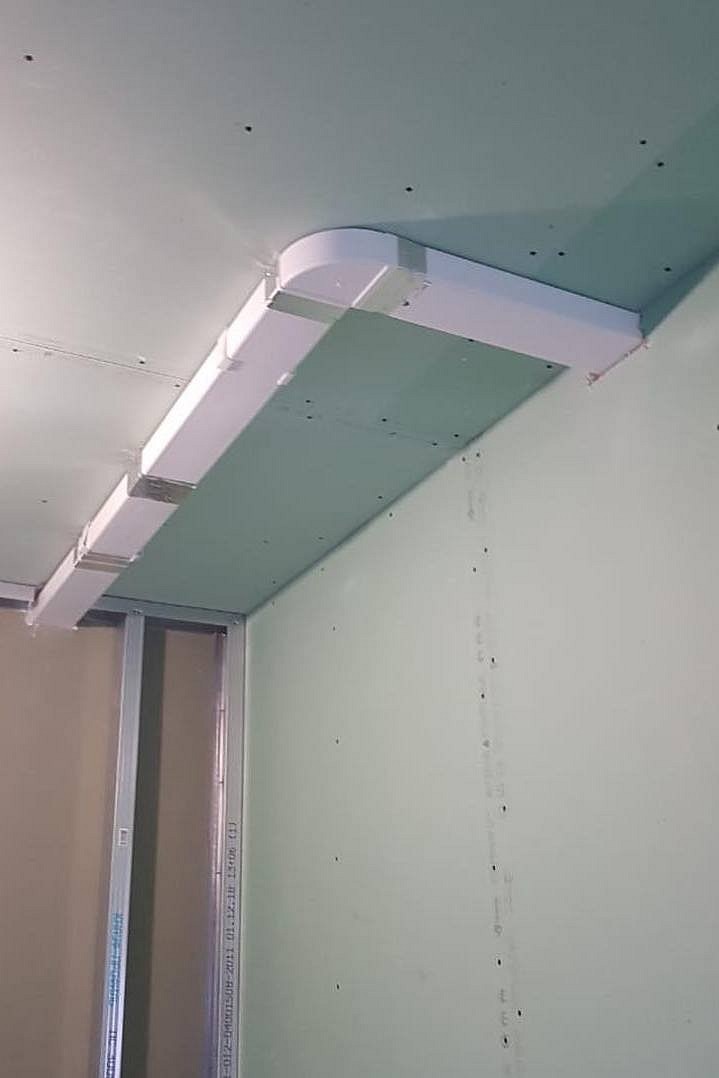

Детали крепятся к стенам и потолку с помощью металлических хомутов, установленных на шурупы с дюбелями. На горизонтальных участках создают небольшой уклон, позволяющий конденсату стекать в накопитель.
При прокладке канала в земле возникает опасность его смещения и разрушения. Грунт, содержащий суглинки, плохо пропускает воду. Во время продолжительных осадков и весенних паводков она скапливается в его толще, вызывая значительные деформации и приводя верхние слои в движение. Монтаж представляет меньший риск, если почва состоит из песка и камней, пропускающих воду.
Стенки, контактирующие с холодной землей, утепляют. Снаружи их оборачивают геотекстилем либо обматывают минеральной ватой, покрытой снаружи толстым слоем полиэтилена.
Когда основная часть готова, клапаны закрывают решетками, а на верхние трубы крепят козырьки и дефлекторы.
Монтаж приточных устройств
Чем больше перепад температур в доме и на улице, тем лучше работает вытяжка. Летом тяга почти отсутствует. Систему проветривания приводят в действие, монтируя в воздуховод вентилятор. Чтобы прибор не перекрывал поток, его корпус сажают на поворотные петли и отводят в сторону, когда он выключен.
Следует учесть, что приточное устройство будет перегружать общую шахту. При слишком интенсивной работе отработанный газ начнет поступать в верхние комнаты. Чтобы этого не происходило, вентилятор нужно разместить в отдельном канале с собственным выходом.
Подключение желательно производить не во влажном погребе, а в соседнем сухом помещении. Если электропроводка находится внизу, необходимо использовать розетки с устройством защитного отключения, применяющиеся для кухонь и санузлов.
