Типы вентиляционных решеток, диффузоров, воздушных плафонов. Особенности эксплуатации насадок с форсунками и воздухораспределительной колонны.

Коронование воздуховодов VERCO-VERSICHELE Коронование воздуховодов SYSTEMAIR

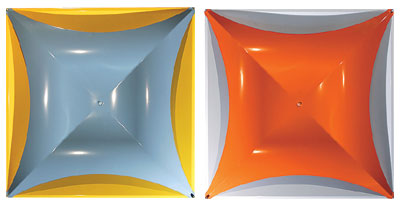

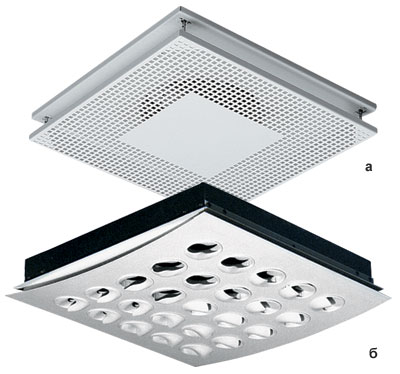

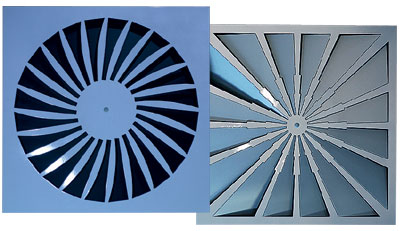

Перфорированная панель TSO(а) и кассетная насадка Sinus-A(б) Коронование воздуховодов PROCLIMA-SVAMP Коронование воздуховодовПриточные плафоны с закруткой потока для помещений большого объема Коронование воздуховодовНапольные диффузоры серииFB от TROX Коронование воздуховодовВ ассортименте российских предприятий представлены вентиляционные решетки, окрашенные в цвета по каталогу RAL. "Арктика" предлагает воздухо- распределители под мрамор(а) и "бук бавария"(б). Есть "деревянные" модели- под вишню, грушу, орех, красное дерево, а также окрашенные в цвет серого гранита, малахитовый, белый, серебристый Коронование воздуховодов SWEGON Коронование воздуховодов VENTS

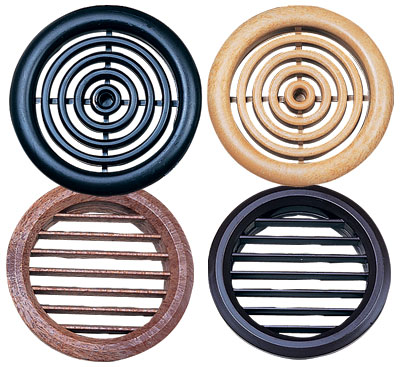

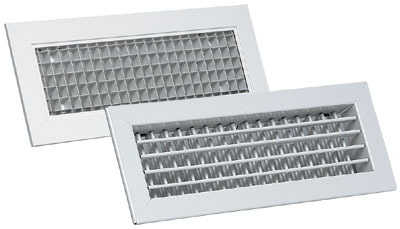

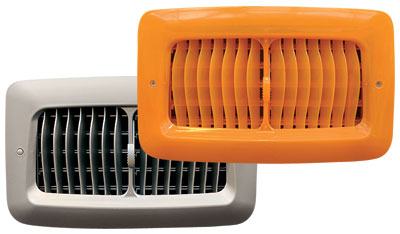

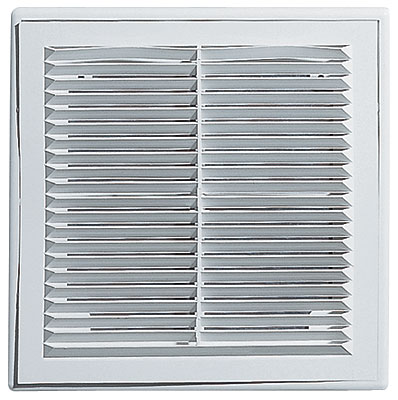

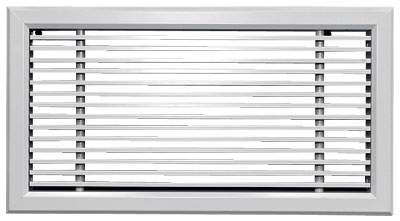

Чаще всего при производстве решеток используют металл и пластик Коронование воздуховодовВентиляционные решетки GAR и GSV от SYSTEMAIR Коронование воздуховодовФото Т.Гронской

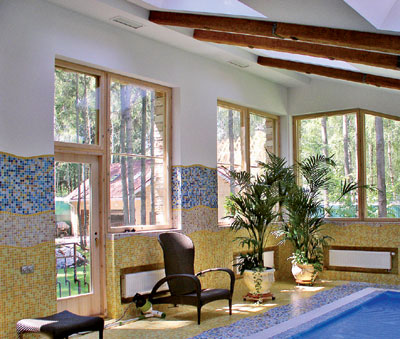

Настенные вентиляционные решетки установлены в помещении частного бассейна на потолке. Смесь свежего и рециркуляцион-ного воздуха, прошедшего обработку в осушителе, поступает через них в помещение бассейна, обдувая оконное остекление и стены и тем самым защищая их от конденсата Коронование воздуховодовКруглые переточные решетки от VENTS монтируют в межкомнатные двери для разгерметизации вентилируемых комнат Коронование воздуховодовНастенные решетки серии Super tech от TWITOPLAST позволяют регулировать направление потока вентиляционного воздуха Коронование воздуховодовФото П.Николаева

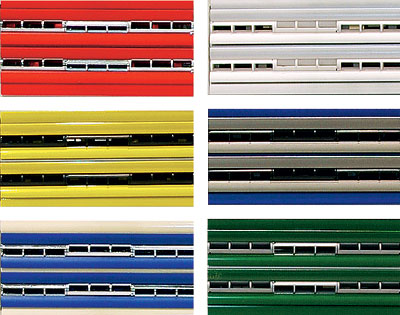

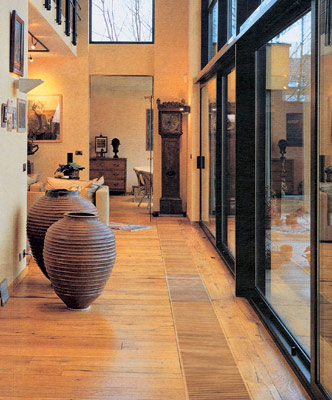

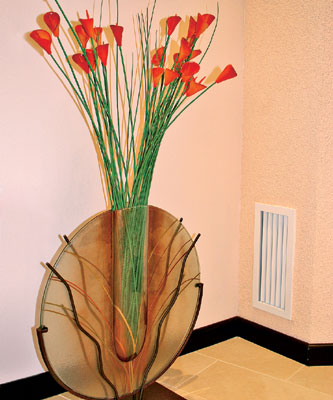

Настенная вентиляционная решетка для подачи теплого воздуха от теплогенератора системы воздушного отопления коттеджа размещена в нижней зоне комнаты, у пола Коронование воздуховодовУ щелевых диффузоров обрамления щелей окрашиваются в разные цвета. Подобрав оттенок, их можно гармонично вписать в любые интерьеры Коронование воздуховодовАрхитектор Н.Елисеева
Фото Е.Лучина

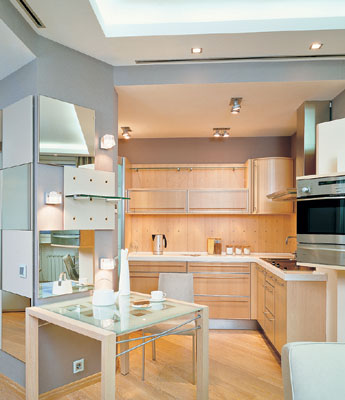

Щелевые диффузоры встроены в подшивной потолок на кухне Коронование воздуховодов PROCLIMASVAMP

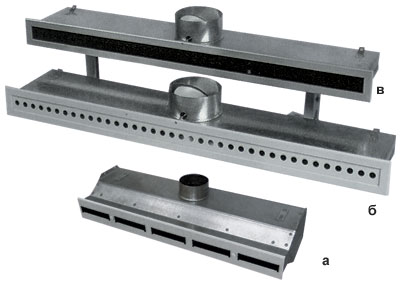

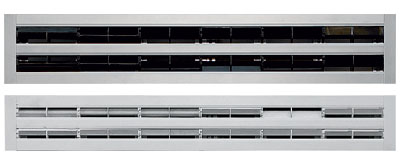

Воздуховыпускные отверстия у диффузоров могут походить на пунктир(а), многоточие(б), широкую полосу(в) Коронование воздуховодовВ щелевых соплах диффузоров установлены пластмассовые направляющие элементы Коронование воздуховодов "ПСП-ФАРМАН"
Круглый многодиффузор-ный плафон на подшивном потолке в кухне квартиры. Через него в помещение каждый час поступают десятки кубометров воздуха, подготовленного обслуживающей здание приточно- вытяжной вентиляционной установкой Коронование воздуховодовОригинальные цветные плафоны для монтажа на подшивном потолке производства MANDIK Коронование воздуховодов"ЗАВОД "СЕЗОН" выпускает воздухозаборные и воздухо-распределительные плафоны, окрашенные в различные цвета Коронование воздуховодовМногодиффузорный плафон из пластика от TWITOPLAST Коронование воздуховодовПластиковые, алюминиевые и стальные дисковые плафоны используют в системах приточно-вытяжной вентиляции с расходом от единиц до сотен кубометров в час Коронование воздуховодовНа выставке в Германии TROX представила элегантную модель воздухораспре-делителя KUGELSCHIENE, которую, судя по всему, можно отнести к разновидности насадок с форсунками. Устройство может монтироваться на вогнуто-выгнутые стены Коронование воздуховодовВ основе диффузоров серии Elegant от SYSTEMAIR- металлическая сфера с перфорацией. Диффузоры этого типа органично вписываются в интерьеры жилых и вспомогательных помещений современного жилища и обеспечивают качественное (без шума и сквозняков) распределение приточного вентиляционного воздуха в помещении

Заказывая систему приточно-вытяжной вентиляции, мы порой забываем, что после окончания работ в поле нашего зрения окажутся только воздухораспределительные и воздухозаборные устройства. Имеются в виду вентиляционные решетки, диффузоры, насадки с форсунками, перфорированные панели и воздухораспределительные колонны. Наше суждение о системе вентиляции во многом зависит от выбора именно этих элементов, которые должны органично вписываться в интерьеры вентилируемых комнат.

Ввентилируемых помещениях воздухораспределительные устройства устанавливают на устья приточных воздуховодов, а воздухозаборные- на истоки вытяжных. Взависимости от схемы прокладки воздушных каналов находиться эти элементы могут на полу, на потолке или на стенах. Воздухораспределители подают в помещения очищенный приточный воздух, а воздухозаборники удаляют загрязненный. По сути, воздухораспределитель можно сравнить с душевой насадкой на смесителе, а воздухозаборное устройство- с воронкой, через которую сливается вода из ванны. Впрочем, есть и универсальные устройства, которые применяются как для подачи, так и для удаления воздуха. Скаким-либо сантехническим оборудованием их сравнить сложно.

Скупой получит дискомфорт

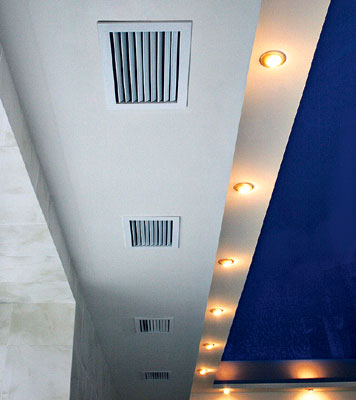

Коронование воздуховодовВ спортивном зале коттеджа настенные вентиляционные решетки установили на подшивном потолке в ряд вдоль оконного остекленияЧтобы не свести на нет эффект от работы дорогостоящего вентиляционного и кондиционирующего оборудования при выборе типа оконечных элементов вентсистемы, следует обращать внимание не только на их стоимость, но и на другие факторы.

Так, воздухораспределительные и воздухозаборные устройства должны обеспечивать своей конструкцией и расположением достаточную подвижность (скорость движения) воздуха в помещении. Отсутствие движения воздуха или чрезмерно низкая его скорость ассоциируются с плохой вентиляцией. Втаких условиях вокруг человека образуется тонкая неподвижная воздушная оболочка, которая быстро насыщается парами воды, приобретает температуру тела и уменьшает теплоотдачу организма. Легкое движение воздуха сдувает этот обволакивающий человека слой, перегретый и насыщенный водяными парами. Однако стоит немного перестараться, и воздушные потоки, перемещающиеся по комнате со слишком высокими скоростями (особенно если температура вентиляционного воздуха ниже температуры тела человека), будут восприняты как сквозняк, из-за которого можно и простудиться.

Видеале вентиляционные решетки подбираются так, чтобы подвижность воздуха соответствовала комфортным для человека условиям. Вжилых помещениях при температуре 23-24С это 0,15м/с.

Подбор воздухораспределителей для жилища считается удачным, если в вентилируемых комнатах не образуются зоны со слишком низкой или, наоборот, слишком высокой температурой, которая вызывала бы у обитателей дома дискомфорт. Также не должны появляться застойные области, нередко встречающиеся при проветривании помещений сложной формы, например с большими нишами.

Важно, чтобы во время работы системы вентиляции воздухораспределители не нарушали акустический комфорт. Ведь шум, возникающий при прохождении воздуха через эти устройства, отнюдь не так безобиден, как может показаться на первый взгляд. Он подавляет нервную систему человека, не дает ему полноценно отдыхать. Уровень шума, генерируемый решетками или диффузорами, зависит от скорости потока, от размеров самих этих устройств, а также от характеристик помещения (объема, звукопоглощения ит.п.). По возможности решетки должны препятствовать проникновению в комнаты шума от вентилятора приточной установки или внутреннего блока кондиционера (отражать обратно в воздуховод). Заметим, что некоторые чувствительные люди способны спокойно заснуть, только если уровень шума от системы приточно-вытяжной вентиляции не превышает 26дБА.

Кроме того, необходимо, чтобы оконечные элементы вентсистемы гармонично вписывались в интерьер. Некоторые хозяева ставят это условие чуть ли не на первое место. Сточки зрения визуального восприятия имеют значение форма воздухораспределительных и воздухозаборных устройств, их размер, цвет и фактура поверхности.

Водних случаях желательно, чтобы воздухораспределители были миниатюрными, практически не отличались по цвету и фактуре поверхности от отделки стен и потолков. Для других помещений, наоборот, подойдут крупные конструкции, играющие роль цветовых маяков, контрастирующие с отделкой. Чтобы облегчить процесс поиска подходящих по дизайну «венцов» воздуховодов, мы хотим познакомить вас с ассортиментом воздухораспределительных и воздухозаборных устройств, представленных на российском рынке.

Дань традиции

Самыми распространенными оконечными устройствами, применяемыми в системах приточно-вытяжной вентиляции (а также кондиционирования воздуха и воздушного отопления) квартир и коттеджей, считаются вентиляционные решетки. Они используются в жилых и нежилых помещениях, в банях и саунах.

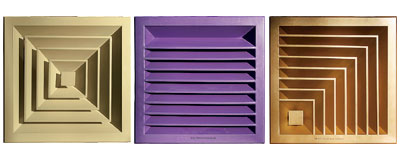

Настенные вентиляционные решетки. Обычно их монтируют на стенах, выше зоны пребывания людей (более 2м от пола), в местах прокладки вентиляционных каналов. Часто подобные модели устанавливают и на подшивных потолках. Настенные решетки, как правило, состоят из рамы, в которой располагаются один или два ряда ламелей- либо жестко закрепленных, либо поворотных (для изменения направления воздушного потока). в моделях с двумя рядами ламелей задний ряд устанавливается перпендикулярно переднему.

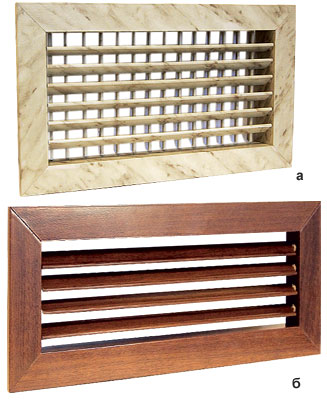

Для производства настенных вентрешеток применяются сталь, цветные металлы, пластик, дерево и даже гипс. Такие решетки чаще других оконечных вентустройств поставляются окрашенными в различные цвета. Например, в ассортименте компании TWITOPLAST (Израиль) имеются пластиковые решетки Super tech серебристого, стального, синего, жемчужного, красного и других цветов. Азавод "АРКТОС" (Россия) недавно запустил новую серию цветных решеток, которые, по словам производителя, прекрасно вписываются в интерьеры, отделанные мрамором, гранитом, малахитом, деревом благородных пород ит.п. Окрашенные в различные цвета решетки предлагает покупателям и предприятие «завод «СЕЗОН» (Россия).

Рама решеток может быть квадратной, прямоугольной, круглой или эллиптической, а также иметь форму звезды, сердца ит.п. Чаще всего настенные модели бывают плоскими- их устанавливают на ровную поверхность. Но иногда встречаются вогнутые и выпуклые образцы- для «накладного» монтажа на изогнутые стены, воздуховоды круглого сечения. Таковы, например, прямоугольные решетки RTS от компании METALPRESS (Израиль).

Напольные вентиляционные решетки. Это другой представитель семейства вентрешеток. Такие модели монтируют заподлицо с чистовой поверхностью пола под окнами или возле стен помещений. Подобные устройства используются в основном в коттеджах, в системах приточной вентиляции помещений. Металлические или деревянные ламели, из которых состоит напольная решетка, могут располагаться как поперек, так и вдоль ее длинной стороны. Изделия больших размеров (1860см и более) обычно свободно, без фиксации, вставляются в рамы, закрепленные на замурованных в пол присоединительных камерах (желобах). Воздух подводится через патрубки, к которым подключены проложенные под полом приточные воздуховоды. По виду такие решетки порой невозможно отличить от встраиваемых в пол конвекторов; некоторые модели последних, кстати, также можно использовать в качестве воздухораспределительных элементов вентсистем благодаря наличию на их желобе патрубка для подключения приточного воздуховода.

Переточные решетки. Там, где установлены межкомнатные двери с герметичным притвором, для обеспечения работы приточно-вытяжной вентиляции порой бывает необходимо разгерметизировать помещение. Для этого выполняются отверстия в дверях или стенах и снабжаются с двух сторон переточными решетками. Такие модели предлагает, например, компания HALTON (Финляндия). Выпускаемые этим производителем решетки TVA и TVB, предназначенные для монтажа на стены, светонепроницаемы и снижают уровень шума. Переточные решетки TVC, тоже светонепроницаемые, устанавливаются на двери толщиной до 45мм.

На линии притока

Щелевые диффузоры используются в системах приточно-вытяжной вентиляции как для подачи, так и для удаления воздуха из помещения. Обеспечивают бо/льшую, чем решетки, дальнобойность струй. Могут иметь одну или несколько длинных и узких щелей. Встраиваются, как правило, в потолок (реже- в стены или подоконники) на кухнях, в холлах коттеджей, в частных спортивных залах и других помещениях.

Щелевые диффузоры с присоединительными камерами. Они монтируются в подшивные потолки. Эффектнее всего смотрится не один, а сразу несколько приборов. Щели для выпуска (забора) воздуха образуют на потолке неразрывную линию- прямую или зигзагообразную, скажем, повторяющую очертания комнаты по периметру, с некоторым отступом от стен. Одни воздухораспределители могут использоваться для притока, другие- для удаления воздуха, третьи- и вовсе бездействовать, играя роль декоративных элементов. Хотим отметить диффузоры LD-14 от IMPKLIMA (Словения), длина щели у которых от 500 до 2000см. Некоторые производители предлагают не только прямолинейные, но и изогнутые (в плоскости щели) модели. Сих помощью можно создавать на потолке волнообразные линии или кольца для распределения (забора) воздуха. Таковы щелевые диффузоры SDML от METALPRESS. Производят изогнутые модели и на предприятии «ЗАКРЫТЫЕ СИСТЕМЫ» (Россия).

Воздушные плафоны

Эти устройства применяют для подачи большого объема воздуха с помощью расходящихся в стороны струй, быстро смешивающихся с окружающей атмосферой, а также для удаления воздуха. Монтируют их, как правило, в подшивной потолок, однако зачастую возможно крепление непосредственно на круглых гибких или жестких воздуховодах, на горизонтальных и наклонных поверхностях фальшстен ит.п.

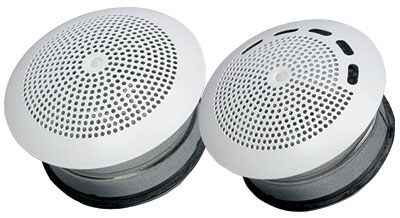

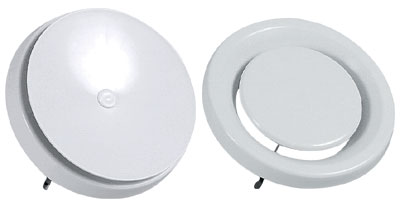

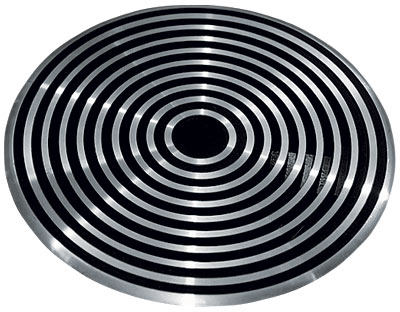

Дисковые плафоны. иногда их называют круглыми диффузорами. Эти устройства очень подходят для таких помещений, как туалеты, кухни, ванные комнаты, гостиные. Между диском и корпусом плафона имеется кольцевая щель, через которую воздух поступает в помещение или же уходит в вытяжку. Для увеличения или уменьшения количества поступающего или удаляемого воздуха размер этой щели регулируют, плавно вращая диск.

Производят дисковые плафоны из стали, алюминия или пластика. Диаметр устройств- 10; 12,5; 15; 16 и 20см. Пластиковые модели не окрашены, стандартный цвет- белый (RAL9010). Авот алюминиевые или стальные модели некоторые производители по требованию заказчика окрашивают в тон отделки помещения или в любые другие цвета. Вассортименте компании DEC (Нидерланды) можно выделить дисковые воздухораспределительные плафоны DVS-P из стального проката с плавным регулированием расхода воздуха.

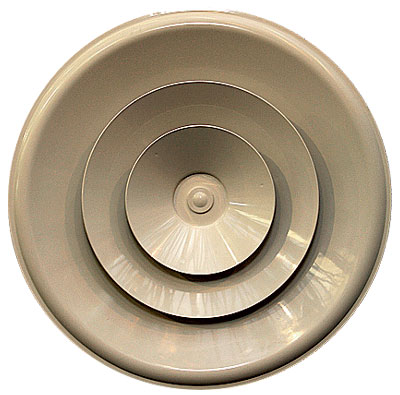

Многодиффузорные плафоны. Такие устройства устанавливают на потолках в помещениях больших размеров (в холлах коттеджей, залах для приема гостей), иногда монтируют на кухнях. Состоят они из нескольких конусов с увеличивающимися диаметрами и могут бесшумно подавать в помещения значительные объемы свежего воздуха. Используются и в вытяжных системах.

Впродаже можно найти круглые, квадратные и прямоугольные многодиффузорные плафоны из металла или пластика самых разнообразных расцветок и размеров, с регулированием воздушного потока и без. Среди моделей без регулировки воздушного потока стоит отметить приточный диффузор квадратной формы DFA (HALTON), предназначенный для монтажа в подвесной потолок. Устройство присоединяется (в зависимости от размера) к воздуховоду диаметром 12,5; 16; 25 или 40см.

Приточные плафоны с закруткой потока. Эти модели предназначены для самых больших помещений- частных бассейнов, спортивных залов. Монтируют подобные устройства в подшивной потолок.

Приточные плафоны с закруткой потока впускают воздух в помещение через лопасти, которые установлены неподвижно или вращаются потоком. Причем наклон лопастей к потоку может быть как регулируемым, так и нерегулируемым. Плафоны с закруткой потока обычно устанавливают в невысоких помещениях (2,6-4м). Благодаря закрутке выходящий из них воздух быстро теряет скорость и смешивается с воздухом помещения. Делают такие устройства преимущественно из металла, реже- из пластика. Форма- круглая или квадратная.

Типы воздушных струй

От формы воздуховыпускного отверстия воздухораспределителя зависит форма воздушной струи. Круглые или прямоугольные воздуховыпускные отверстия создают компактную воздушную струю конической формы. Чтобы струя была плоской, отношение ее толщины к ширине должно составлять 1:20. Воздушные струи, которые возникают при прохождении через кольцеобразные или прямоугольные щелевые отверстия в потолке или стенах, называются веерными.

Коронование воздуховодов
1- веерная струя, истекающая из кольцеобразной щели;





Коронование воздуховодов
2- компактная воздушная струя конической формы;




Коронование воздуховодов
3- плоская струя

Бесшумная управляемость

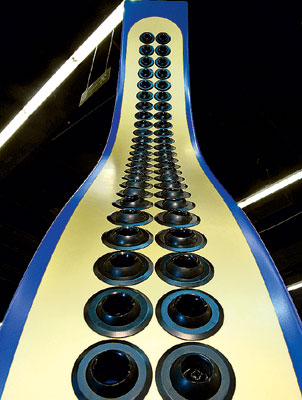

Для создания нескольких разнонаправленных струй используются многофорсуночные устройства- насадки. применяют их в помещениях со значительным количеством тепловыделяющих приборов. Всовременном жилище они могут найти применение, например, в помещении, перенасыщенном аудиоаппаратурой и компьютерной техникой.

Насадки кассетные. Помимо внешней привлекательности такого рода устройства обладают хорошими эксплуатационными характеристиками. Чаще всего они монтируются в подшивные потолки или фальшстены. Форма приборов- прямоугольная, квадратная или круглая. На обращенной в помещение воздухораспределительной панели расположены форсунки, каждая из которых может вращаться вокруг своей оси. Их легко установить под любым углом, чтобы направить воздушную струю в нужном направлении. Кроме того, уровень шума у этих устройств минимальный. Благодаря таким свойствам оборудования удается реализовать тысячи вариантов воздухораспределения, не меняя уровня шума и объема воздуха. Среди представленной в России техники стоит отметить кассетные насадки от компаний SWEGON и SYSTEMAIR (Швеция).

Решето, да не то!

Небольшую скорость подачи воздуха обеспечивают перфорированные воздухораспределители и воздухозаборные устройства. Также они позволяют создавать в помещении отдельные хорошо проветриваемые зоны, например над обеденным столом, над барной стойкой, в гараже, в мастерской (над верстаком ит.п.).

Перфорированные воздухораспределители и воздухозаборные панели. производятся преимущественно из стального проката или из листового алюминия. Располагают эти устройства непосредственно над выбранной для интенсивного проветривания зоной так, чтобы она оказалась "затопленной" значительными объемами приточного воздуха без его активного перемешивания с окружающим воздухом. Винтерьере эффектно выглядят квадратные панели с перфорацией для потолка типа "Армстронг" с ячейками 6060см (например, THB от HALTON, TSO от SYSTEMAIR). Фирма "ЛОТВЕНТСЕРВИС" (Россия) производит перфорированные воздухораспределители, на которых по эскизу заказчика могут быть выполнены двух-трехмиллиметровые отверстия перфорации разной формы (круг, овал, звезда ит.п.). Эти отверстия могут образовывать на воздухораспределителе точечные надписи или рисунки.

Колонна, которая дышит

Элегантным дополнением интерьера большого холла, домашнего кинотеатра, кабинета или любой другой комнаты, требующей значительного притока свежего воздуха, способна стать воздухораспределительная колонна.

Низкоскоростные воздухораспределительные колонны. Подобные устройства применяются в системах, работающих по принципу displacement ventilation (вентиляция вытеснением). Он основан на использовании естественных конвективных потоков, восходящих от источников тепла (в том числе от людей). Благодаря низкоскоростным распределителям чистый приточный воздух поступает в помещение со скоростью 0,2м/с. Он вытесняет нагретый загрязненный воздух к потолку, откуда тот удаляется по системе вытяжных каналов (например, через потолочные плафоны).

Среди представленных на рынке разнообразных по форме низкоскоростных воздухораспределительных колонн нетрудно найти модели, внешний вид которых оптимально сочетается с интерьером вашего помещения. Стандартные колонны высотой до 1,5м в горизонтальном сечении представляют собой прямоугольник, круг, полукруг или сектор. Но можно заказать изделие какой угодно формы, с различным рисунком и видом перфорации, окрашенное в любой цвет, снабженное декоративными верхними и нижними крышками из алюминия, дерева, камня идр. Воздухораспределительные колонны монтируются на полу, на стене, в углу, встраиваются в стену или в пол. Воздуховод подачи свежего вентиляционного воздуха прокладывается к ним за фальшстенами или в размещенном под покрытием пола канале.

Правда, выбор места расположения колонн необходимо четко согласовать с проектирующей систему вентиляции компанией еще на стадии эскизного проекта. При этом принимается во внимание целая гамма факторов, например местонахождение источников тепла, наличие стен, стоящих под прямым углом к направлению потока, ит.п.

Из представленного на рынке оборудования можно отметить, например, низкоскоростные воздухораспределительные колонны серии LGP (прямоугольные, с трехсторонней раздачей), LGC (прямоугольные, с односторонней раздачей), LGV (полукруглые угловые) и LGD (полукруглые торцевые) от компании SYSTEMAIR. Они отлично впишутся в самый изысканный интерьер.

Где купить

Производством воздухозаборных и воздухораспределительных устройств для систем приточно-вытяжной вентиляции, кондиционирования и воздушного отопления помещений занимаются сегодня сотни иностранных и десятки российских компаний. Предпочтение при выборе оборудования лучше отдать продукции крупной фирмы, изготовляющей оборудование на базе серьезных исследовательских и опытно-конструкторских работ. Среди крупнейших иностранных фирм, специализирующихся на выпуске воздухораспределительного и воздухозаборного оборудования, хотелось бы отметить уже упоминавшиеся компании TROX, HALTON, SYSTEMAIR, SVEGON, IMP KLIMA, METALPRESS и ряд других. Вчисле российских производителей решеток, плафонов и других типов воздухораспределителей назовем компании «АРКТОС» и «завод «СЕЗОН», которые уделяют особое внимание дизайну своих изделий.

Решетки и плафоны стоят от 100- 200 до 1000руб. за штуку, насадки с форсунками- как минимум в два раза дороже. Стоимость некоторых импортных моделей воздухораспределительных колонн может превышать 25-30 тыс. руб.

Если вы собираетесь заказать воздухораспределители, окрашенные в уникальный цвет, за это придется доплатить. Подбор цвета, например, для двух вентиляционных решеток может повысить их стоимость в несколько раз, причем не факт, что производитель возьмется за выполнение этого заказа,- возиться с минимальной партией себе дороже. Вто же время комплект вентрешеток для коттеджа площадью 500- 700м2 в ряде случаев обойдется всего на 10-20% дороже комплекта стандартного исполнения.

При подготовке статьи использованы материалы компании «ЕВРОКЛИМАТ». Редакция благодарит компании «ИНРОСТ», «АРКТИКА», SYSTEMAIR за предоставленные фотоматериалы, компании TROX, SWEGON, «ФАНТОМ-КЛИМАТ», «ЗАВОД «СЕЗОН» за помощь при организации съемки оборудования.
