Система подогрева пола в ванной нужна, пожалуй, как ни в какой другой комнате дома. Вкупе с полотенцесушителем она поддерживает в самой влажной зоне жилища наиболее комфортный микроклимат. Температура на поверхности пола составляет +26С, а на уровне головы +22...+24С. Как утверждают специалисты, подобное распределение температуры по высоте помещения является оптимальным и весьма труднодостижимо при использовании других отопительных устройств.

Вванной с системой подогрева даже очень холодной зимой не ощущается сквозняков. Брызги, попавшие на пол, быстро высыхают, поэтому он всегда остается сухим и теплым и на нем сложно поскользнуться. Кроме этого, облегчается уборка помещения и практически исключается вероятность появления на поверхностях стен и пола грибка, зачастую обнаруживающегося во влажных местах дома.

Разновидности систем обогрева пола

Сегодня в России наибольшей популярностью пользуются системы электрического и водяного подогрева пола. Они устанавливаются как в городских многоэтажках, так и в загородных домах- были бы в достатке электроэнергия и средства на оплату коммунальных услуг. Для маленькой ванной площадью 2-4м² требуется отдельная проводка со своим автоматом и УЗО, мощностью порядка 0,2-0,5кВт. Вжилых зданиях, которые были возведены более 10 лет назад и где подстанции и подводка рассчитаны по старым нормам (примерно 2,5кВт на квартиру), о подогреве полов можно говорить только как о дополнительном отоплении. Да и то его следует применять осторожно, поскольку есть вероятность перегрузки питающего кабеля (если все соседи одновременно включат многочисленные бытовые электроприборы). Но даже когда необходимая для подсоединения электроотопления мощность имеется (в современных квартирах это 7кВт), надо проверить, допускает ли существующая проводка подключение теплого пола по токовой нагрузке. Если нет, можно порекомендовать установку системы мощностью более 2кВт через отдельную проводку и отдельный автомат.

Что касается водяной системы, то для такого вида обогрева полов требуется источник горячей воды: котел на газу, солярке, угле, электричестве (в регионах с теплым климатом к данному списку можно добавить солнечные коллекторы и тепловые насосы). Поэтому ее чаще используют в коттеджах с автономной системой водяного отопления, где помимо ванной комнаты предусмотрен подогрев пола и в других помещениях. Для устройства водяного теплого пола в городской типовой квартире необходимо получить разрешение ДЭЗа на подключение к сети горячего водоснабжения или установить небольшой электрический котел специально для подпитки системы отопления, что излишне накладно.

Врусле ГОЭЛРО

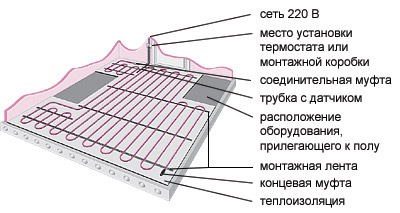

Источником тепла в системе электроотопления ванной комнаты служит уложенный в массив пола нагревательный кабель, который превращает поверхность в большую греющую панель, равномерно излучающую тепло. Кабель подключают к автоматическому терморегулятору, благодаря чему и осуществляется управление системой. Терморегулятор закрепляется на стене (если он имеет влагозащищенную конструкцию, то прямо в санузле, если нет- то за его пределами, например на панели выключателей освещения) и является единственной видимой частью системы. Показания температуры поступают к нему от датчика температуры, установленного, как правило, в специальной гофрированной трубке в плоскости заделки кабеля (чтобы можно было поменять его при поломке).

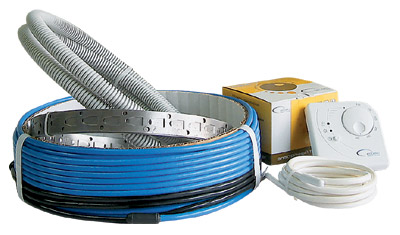

Все необходимое оснащение для системы электрического подогрева пола продается в комплекте, состоящем из нагревательного кабеля, терморегулятора, датчика температуры и гофротрубы. Выпускаются комплекты для монтажа в толстой или в тонкой стяжке. При выборе оборудования нужно исходить из того, до какой отметки может быть поднят пол в ванной, как срочно надо вводить систему в эксплуатацию и насколько обременителен для заказчика экономический аспект ее использования. Установить теплый пол во время ремонта санузла можно самостоятельно или воспользовавшись услугами специалистов (к кому обратиться, подскажут продавцы техники). При этом необходимо строго соблюдать технологические рекомендации производителя. Авот подключать систему к питающей сети и заземлению следует только с помощью квалифицированного электрика.

Монтаж в толстой стяжке

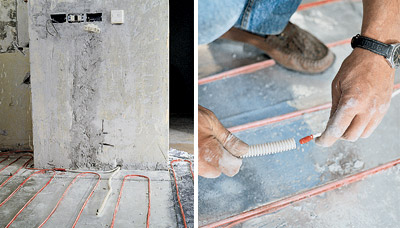

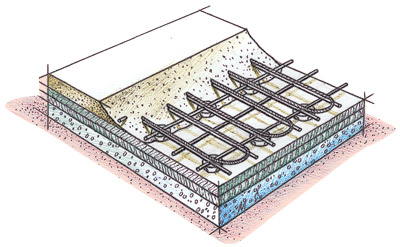

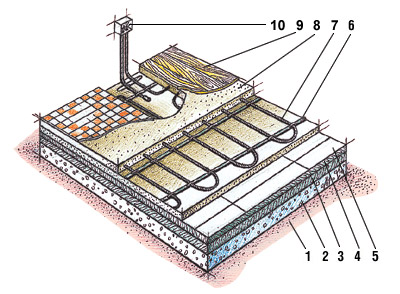

Когда существенных ограничений по высоте потолка в помещении нет, можно прибегнуть к традиционной схеме, предполагающей максимально эффективное энергосберегающее преобразование электроэнергии в тепло для ванной комнаты,- монтажу системы подогрева в толстой стяжке. Если пол в ванной земляной (в коттеджах она часто располагается в подвальных этажах), то на него укладывается подушка из тщательно утрамбованного гравия и гидроизоляция. На уже готовом бетонном основании гравий, естественно, не используется, в этом случае "подкладкой" для системы служит хорошо очищенная и выровненная плита перекрытия. Поверх кладут слой жесткого теплоизоляционного материала толщиной 50-100мм, на котором выполняется первая стяжка. На еще не застывшей до конца бетонной поверхности крепятся отрезки монтажной ленты или армирующая конструкция из проволоки, которые существенно облегчают прокладывание кабеля (по заранее намеченной трассе). Далее идет вторая бетонная стяжка, ее толщина при прямом отоплении составляет от 30 до 50-70мм. По периметру помещения, в нижней части стен, устраиваются амортизаторы- полосы теплоизоляции, предотвращающие деформацию пола при нагреве в результате теплового расширения бетона. Пол, сооруженный с помощью цементных смесей, сохнет не менее 28 дней, выполненный с применением самонивелирующихся смесей- 2-3 суток. Наконец, на стяжку укладывают финишное покрытие, например керамическую плитку.

Покупая комплект оборудования для монтажа электрической системы подогрева в толстой стяжке, надо иметь в виду некоторые особенности базового элемента- нагревательного кабеля. По диаметру и погонной мощности кабеля (то есть по его способности отдавать окружающему пространству то или иное количество тепла, выражаемое в ваттах на каждый метр длины) ограничений нет. Для укладки в толстой стяжке могут использоваться кабели диаметром 5-10мм с погонной мощностью от 17 до 21Вт/м, а также "тонкие" 2-3-миллиметровые кабели мощностью 5-12Вт/м. Витки кабеля с меньшей погонной мощностью устраивают ближе друг к другу, в строгом соответствии с рекомендациями производителя. Важно, чтобы мощности всего кабеля хватило для комфортного подогрева конкретного помещения (ориентировочно определить необходимую мощность можно, умножив метраж комнаты на 100Вт).

Не существенно и то, какой кабель имеется в комплекте- одно- или двухжильный (отличие между ними в том, что двухжильные практически не создают электромагнитного фона и стоят на 10-20% дороже). Наличие у одножильных систем электромагнитного фона, который в любом случае не больше, чем у фена или скрытой электропроводки, не опасно, к тому же в ванную комнату человек заходит несколько раз в день, да и то ненадолго.

При выборе нагревательного кабеля для "мокрой" зоны необходимо обратить внимание на то, чтобы у него обязательно был экран из стальной или медной проволоки, алюминиевой фольги или свинца, служащий в первую очередь целям безопасности. Вслучае повреждения кабеля или попадания на него воды экран играет роль "громоотвода", к тому же он существенно снижает создаваемое кабелем электромагнитное излучение. Внекоторых системах с экранированным одножильным кабелем экран используется и как питающий (обратный) провод, но только расположенный коаксиально с нагревающей жилой, благодаря чему результирующее электромагнитное излучение значительно уменьшается.

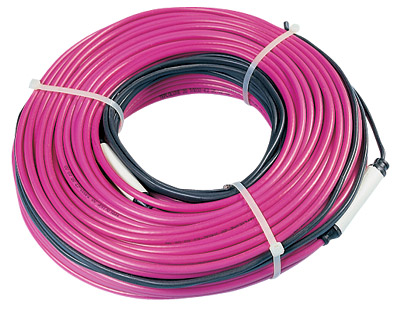

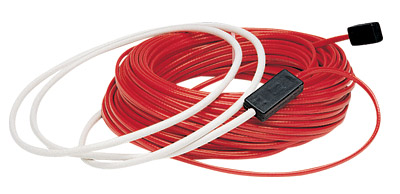

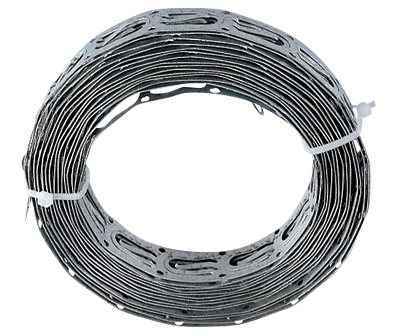

Характерно, что кабель в комплекте системы подогрева пола представлен не как кусок провода, а в виде законченного изделия- секции с определенной длиной греющей жилы и тепловой мощностью. Для удобства монтажа и увеличения срока службы всей конструкции к отрезку нагревательного кабеля в заводских условиях присоединяют так называемые холодные концы- медные проводники питания, которые в отличие от самого кабеля при необходимости можно удлинять или укорачивать. Секция из одножильного кабеля содержит две муфты и два холодных конца, в то время как секция из двухжильного кабеля на одном конце армируется концевой заглушкой, а на другом- муфтой и двумя холодными концами для подключения к сети (благодаря такому устройству укладывать секции из двухжильного кабеля проще).

Качество муфты является одним из важнейших критериев успешного выбора системы. Муфта должна обеспечивать надежный электрический контакт в течение многих лет работы кабеля и герметичность соединительного узла. Разные фирмы используют различные варианты соединений (пайка, сварка, опрессовка) и герметизации (применение термоусадочной пластмассы, заливка полимеризующимися компаундами). Надежность и долговечность при этом определяются и совершенством технологии, и качеством исполнения узла, поэтому лучший показатель здесь- длительный опыт работы фирмы-производителя на рынке теплых полов и срок бесплатного гарантийного обслуживания.

Производством нагревательных секций на базе одно- и двухжильных кабелей занимаются десятки компаний, среди которых CEILHIT (Испания), ALCATEL (Норвегия), KIMA (Швеция), DEVI (Дания), SIEMENS (Германия), ENSTO (Финляндия), а также российские фирмы «ССТ», «ЧУВАШКАБЕЛЬ», «ТЕРМА» и «ЭЛТЕК ЭЛЕКТРОНИКС».

Тонкая стяжка

В последнее время для подогрева пола в ванной комнате практикуется установка кабеля в тонкой стяжке (0,5-1,5см)- прямо поверх старого кафеля или бетонного пола. От использования теплоизоляции при этом, как правило, отказываются. Без нее обогрев санузла будет не столь экономичным, как при толстой стяжке, зато не потребуется жертвовать 5-10см высоты помещения, что особенно актуально для большего числа городских квартир. Да и сроки запуска системы сокращаются в несколько раз. Кабель раскладывают змейкой или спиралью и закрепляют на прежней плиточной облицовке. Сверху вместо стяжки наносят слой клея, которому (в зависимости от предлагаемой производителем кабеля технологии) дают подсохнуть в течение 1-2 дней, и затем уже монтируют финишное покрытие. Или же кладут новую плитку сразу, на только что нанесенный клей.

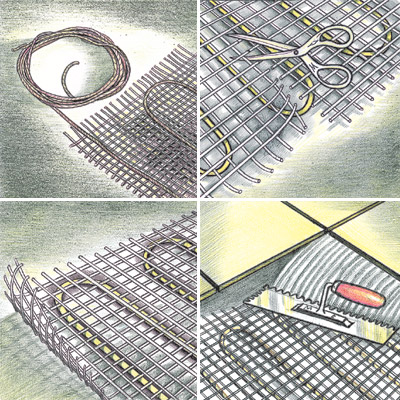

Тонкие одно- и двухжильные нагревательные секции могут поставляться заказчику в бухтах или в виде матов, представляющих собой уложенный змейкой кабель, прикрепленный к несущим стекловолоконным сеткам шириной 50 или 90см и длиной от 1 до 10м (длина пропорциональна мощности). Если тонкий кабель, как уже отмечалось выше, вполне пригоден для монтажа как в толстую, так и в тонкую стяжку, то нагревательные маты выпускаются специально для помещений, где нельзя поднять уровень пола более чем на 0,6-1см без учета финишного покрытия (то есть предназначены только для тонкой стяжки). Сетку можно легко резать на фрагменты, не нарушая при этом целостности кабеля, что позволяет разложить маты на площади любой конфигурации (в том числе обойти препятствие).

Нагревательные маты и секции на базе защищенных от пережима тонких одножильных и двухжильных кабелей производят компании CEILHIT (Испания), DEVI (Дания), «ССТ» (Россия), ALCATEL (Норвегия), ENSTO (Финляндия), SIEMENS, ARNOLD RAK и STIEBEL ELTRON (Германия), KIMA (Швеция).

Электронные терморегуляторы

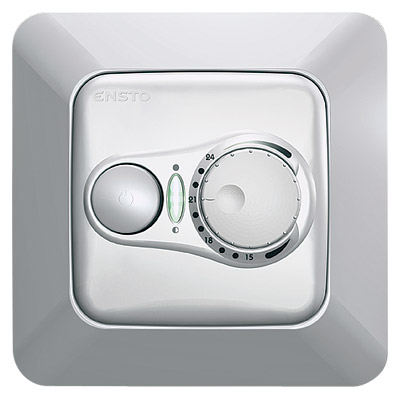

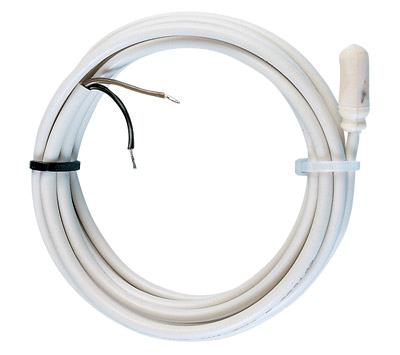

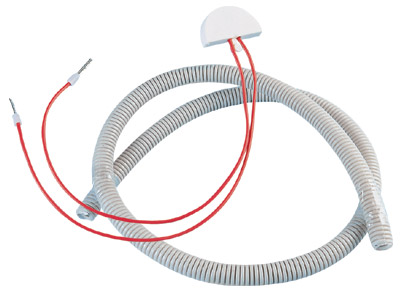

Термостат с датчиком температуры пола, наряду с нагревательным кабелем, является важнейшим элементом системы электрического отопления. Такие приборы выпускают фирмы OJ MICROLINE (Дания), EBERLE (Германия), DEVI (Дания), ENSTO (Финляндия), «ССТ» и «ЭЛТЕК ЭЛЕКТРОНИКС» (Россия) и другие.

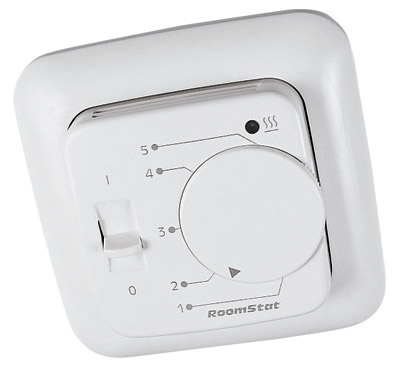

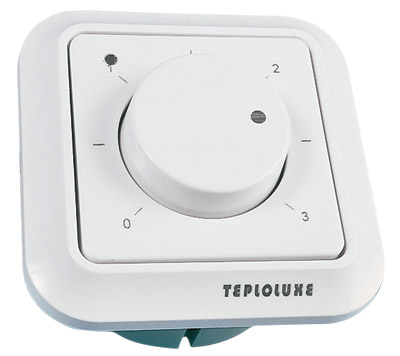

Вряд ли оправданна покупка комплекта оборудования с программируемым термостатом для подогрева пола маленькой ванной комнаты в городской квартире. Здесь вполне достаточно традиционной непрограммируемой модели стоимостью от $40 до $120. Такой термостат легко справится с поддержанием фиксированной температуры в течение длительного времени- вплоть до очередной корректировки параметров пользователем. Спонижением температуры пола до отметки, которая ниже заданной на 0,1-2С (в зависимости от модели), прибор коммутирует систему, с повышением на ту же величину- выключает. Установка температуры на непрограммируемых термостатах производится ступенчато, с помощью многопозиционного переключателя, или плавно, посредством переменного резистора. Цветовая индикация сообщает пользователю, что нагревательная система находится под напряжением.

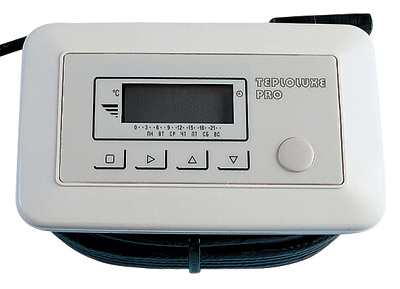

Конечно, если ванная комната по размерам напоминает тронный зал королевского дворца, то можно приобрести и более дорогой (в 2-3 раза), но при этом и более экономичный программируемый термостат. Он способен не только поддерживать заданную температуру, но и изменять ее по установленному пользователем алгоритму: например, нагревать пол до определенной температуры только утром с 7 до 9 часов и вечером с 18 до 23 часов. Востальное время система будет находиться в отключенном состоянии. Такие приборы позволяют извлечь максимальную выгоду из двухтарифной схемы оплаты электроэнергии, автоматически включая нагрев и накапливая тепло во время действия дешевого тарифа.

Допустимые нагрузки электропроводки (по данным ПЭУ)

Все дело в тепле

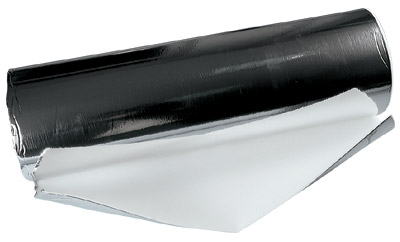

По мнению большинства специалистов, правильный выбор теплоизоляции приводит к заметной экономии электроэнергии при эксплуатации системы подогрева пола, при этом ее первоначальная стоимость увеличивается незначительно. Теплоизоляция снижает бесполезное расходование тепла на обогрев перекрытия, грунта и других конструкций, лежащих ниже отапливаемого помещения. Когда пол устроен в цокольных этажах и на грунте, в качестве теплоизоляции рекомендуется использовать твердые виды пенополистирола толщиной 50-100мм. Часто применяют теплоизоляционные плиты со слоем фольги с полимерным покрытием. Фольга, в случае если она контактирует с бетонной стяжкой, за счет теплопроводности перераспределяет тепло от кабеля по всей поверхности пола, а также отражает часть теплового излучения обратно в обогреваемое помещение. Кроме того, фольга- хороший пароизолятор. Полимерная пленка защищает ее от щелочного разрушения в результате взаимодействия с бетонной стяжкой.

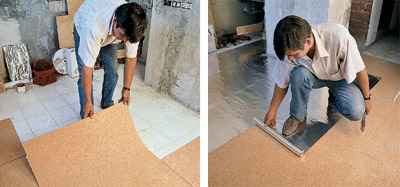

Весьма эффективным теплоизолятором для устройства подогрева пола в толстой стяжке являются пробковые плиты толщиной от 2 до 10мм.

Выбор теплоизолирующих материалов достаточно широк. Среди производителей следует отметить ООО ПКП "СТРОЙ-ПЛАСТ", DOW CHEMICAL BASF, (пенополистирольные плиты высокой твердости Floormate), HANALON (Южная Корея), BUBBLE FOAM INDUSTRIES N.V (Бельгия, фольгированный и ламинированный пенопропилен). Отечественный фольгированный вспененный полиэтилен изготавливают на заводе "ЛИТ-ИЗОЛЯЦИЯ". Средняя цена 1м²- от $2 до $4.

Сколько стоит комфорт?

Минимальная стоимость комплекта оборудования и материалов (для устройства в толстой стяжке) для подогрева пола в ванной площадью 3м²- порядка 100 при комплектации системы изделиями отечественного производства и 120-140 при использовании импортной продукции. Выбор техники достаточно велик.

Цена комплекта (мат или секция, термостат с датчиком температуры пола, гофрированная трубка для датчика) для ванной комнаты площадью 3м² составляет около 90-130.

Подпольные «реки»

Система водяного отопления пола в ванной комнате экологична (нет вообще никаких излучений) и экономична (греть пол горячей водой обычно дешевле, чем электричеством, за исключением случая, когда в качестве теплогенератора применяется электрокотел). Главными теплопередающими элементами в водяной системе выступают долговечные и простые в монтаже полимерные трубы (из сшитого полиэтилена, металлополимерные идр.). Отрезки труб (их еще называют контурами) не имеют стыков (целые куски, отрезанные от бухты). Они располагаются в виде змеевиков в теле цементной стяжки пола и подключаются к подающему и обратному коллекторам системы обогрева. Вобщем случае контуров (по одному, два или три на комнату), подсоединяемых к одному коллектору, может быть несколько. Коллекторы, в свою очередь, монтируются в коллекторном шкафу, устанавливаемом на стене или заподлицо со стеной в ванной или за ее пределами (если водяное отопление устраивается в нескольких помещениях).

Когда по уложенным в пол трубам циркулирует горячая вода, поверхность пола излучает тепло. Поскольку, как уже отмечалось выше, в городских домах с центральным отоплением воду нельзя напрямую забирать ни из системы отопления, ни из системы ГВС, данную установку рекомендуется монтировать в загородном жилье. Там, помимо самого оборудования для теплого пола (отрез полимерной трубы, коллекторный комплект, теплоизоляция, крепеж и другие элементы), используются котел, циркуляционные насосы и расширительный бак, а также устройство управления.

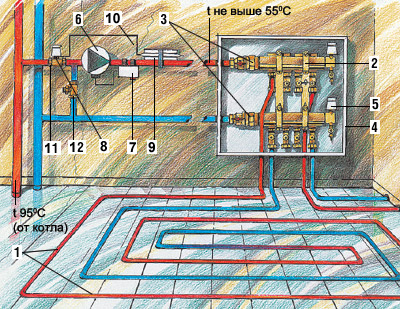

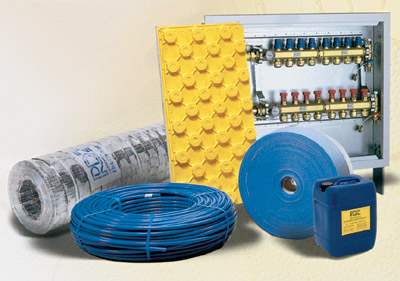

Главным управляющим узлом водяной системы служит многоходовой кран с терморегулятором. Он осуществляет регулирование нагрева пола, смешивая в нужных пропорциях воду, поступающую от котла или другого источника нагрева и возвращающуюся из системы теплого пола с температурой воды в контуре 35-50С. Удобно пользоваться готовым узлом терморегулятора с уже собранным краном, смесительным и обводным клапанами и циркуляционным насосом. Дополнительные удобства для пользователя предоставляет объединение терморегулятора с таймером, обеспечивающим работу по заданной на день или на неделю вперед программе.

Вести подбор и монтаж оборудования для водяного подогрева пола в ванной комнате собственными силами вряд ли целесообразно- для этого необходимы компьютерные расчеты, специфические знания и инструменты. Лучше прибегнуть к услугам фирм, официально представляющих на российском рынке продукцию и технологии ведущих производителей водяных систем теплого пола- компаний OVENTROP, REHAU, UNICOR, AQUATHERM (Германия), HENCO (Бельгия), PURMO, PEXEP (Финляндия), WIRSBO (Швеция), "ГЕНТА" (Россия) и других. Затраты на обустройство водяного подогрева в ванной комнате площадью 3-4м² могут легко превысить сумму в 1000. Однако если в загородном доме водяное отопление пола предусмотрено в нескольких помещениях, то это обойдется пользователю в 40-60 за каждый метр подогреваемой площади.

Мокрое дело

Оставляя за рамками данной статьи разговор об обустройстве системы теплоснабжения и о сопряжении источника тепла с системой подогрева полов в ванной комнате, рассмотрим собственно монтаж труб в конструкции пола. На этом этапе работ мастера нередко допускают ошибки, но заказчик вполне может проконтролировать процесс и высказать свои замечания.

Самая распространенная из применяемых сегодня технологий предполагает так называемый мокрый монтаж, когда отопительные трубы прокладывают в теле бетонной стяжки. Подобную систему можно устроить в ванной, перекрытия которой выдержат дополнительную нагрузку в 250-300кг на 1м² помещения. Укаждого производителя оборудования для водяного обогрева пола есть свои наработки по выполнению процедуры мокрого монтажа, но принципиальных технологических расхождений, пожалуй, нет.

Собственно монтажу системы предшествует зачастую довольно продолжительный подготовительный период, в течение которого поверхность основания для устройства водяного обогрева делают строго горизонтальной и ровной. При необходимости ее покрывают тонкой бетонной стяжкой, незначительные выбоины (размером не более 0,5см) в ряде случаев можно заделать сухим песком.

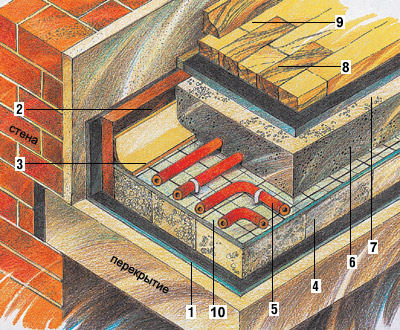

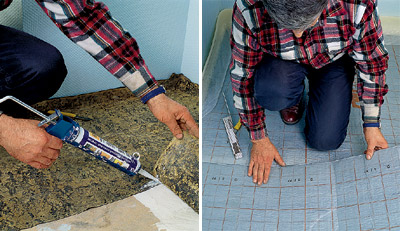

Если выровненная плита основания соприкасается с землей, на нее укладывают гидроизоляцию из гидроизола или другого материала. Далее идет слой теплоизоляции, толщина которой рассчитывается при проектировании системы. При устройстве водяного подогрева к теплоизоляции прибегают не только в ванных, граничащих с грунтом и холодными подпольями, но и в комнатах верхних этажей. Вкомплекты систем поставщики включают готовые листовые и рулонные теплоизолирующие материалы. Листовая теплоизоляция представляет собой плиты или панели из полистирола, базальтового волокна или вспененного полиуретана толщиной от 30 до 70мм. Они могут быть покрыты теплоотражающей фольгой с разметкой в виде сетки или снабжаться выступами-бобышками для укладки и закрепления труб. Поверх слоя теплоизоляции рекомендуется укладывать полиэтиленовую пленку, чтобы цементный раствор не проникал между плитами и не создавал температурные и акустические мостики.

Чтобы не допустить деформации, трещин и вспучивания напольного покрытия в результате температурного расширения бетона, а также для защиты от появления тепловых и звуковых мостиков, после монтажа теплоизоляции необходимо сделать окантовку будущей обогреваемой стяжки. Она выполняется краевой лентой из вспененного пенополистирола или другого материала, которая укладывается вдоль стен и других строительных элементов. Устраивать температурные швы следует в помещениях сложной формы и в случае, когда один из размеров плиты перекрытия превышает 8м.

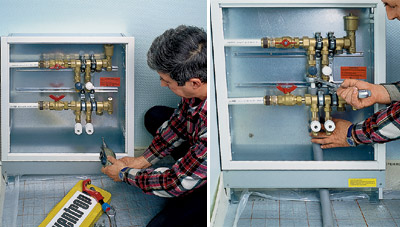

После укладки вспомогательных материалов (теплоизоляция, пароизоляция, окантовка, температурные швы ит.д.) можно приступать к главной фазе работ. Первым делом необходимо установить подающий и обратный коллекторы. Трубу подсоединяют к подающему коллектору, после чего начинают разматывать бухту и формировать на подготовленной поверхности греющий контур. При устройстве водяного отопления пола используется один из трех основных вариантов укладки трубы. Схема «одиночный змеевик» обеспечивает легкий монтаж и наиболее равномерное распределение температуры по поверхности. Данная технология может быть применена для обогрева наклонных участков. Параллельное расположение подающей и обратной труб гарантирует равномерную среднюю температуру. Ну а параллельная спираль рекомендуется для ванных комнат с большими теплопотерями.

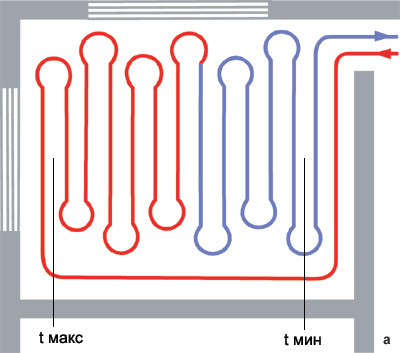

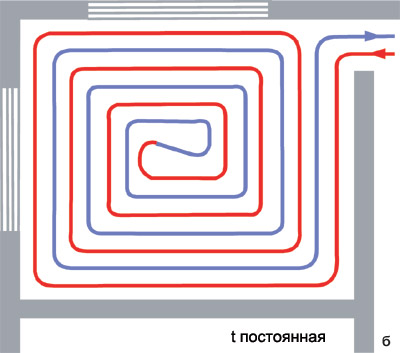

При выборе способа укладки трубы следует помнить, что теплопотери распределяются по площади помещения неравномерно. Например, у наружных стен они выше. Вэтих местах следует устраивать трубы ближе друг к другу, чем на остальных участках.

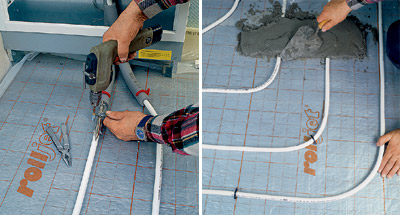

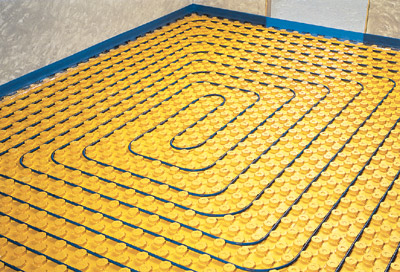

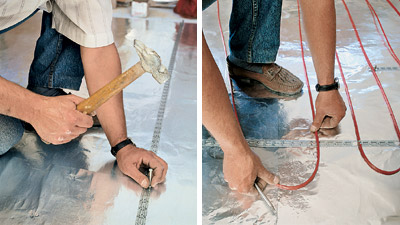

Фиксация труб на подготовленном основании проводится с использованием арматурной сетки и проволоки, с помощью монтажных скоб, реек, между элементами профилированной теплоизоляции (бобышками) ит.п. Первый вариант отличается простотой, так как арматурная сетка является еще и графической, а значит, не приходится тратить время на разметку пола, да и бетонная стяжка из-за армирования получается более прочной. Кроме этого, благодаря сетке, труба отопления полностью (всей поверхностью) контактирует с материалом стяжки пола, гарантируя максимальную теплоотдачу. Сетка выполняется из металлического прутка диаметром от 3 до 6мм. Размер ячейки, как правило, составляет 150150мм, реже 225225 или 300300мм. Трубы присоединяются к сетке не реже чем через 0,5-1м при помощи пластиковых клипс, крепежной проволоки, скручиваемой специальным крюком, или пластиковой крепежной ленты.

Монтаж необходимо выполнять при температуре воздуха не ниже +10С. Каждый греющий контур должен состоять из одного цельного куска трубы, без скрещиваний, перекручиваний и нахлестов, а также сдавливаний и иных повреждений. Важно применять лишь сертифицированные производителями труб фитинги и инструмент. Отрезать трубу от бухты следует только после укладки петли и подвода ее к обратному коллектору. При большом количестве труб, расположенных близко друг к другу, например, возле коллектора, нужно изолировать некоторые из них, желательно подающие, для того чтобы не допустить местного перегрева.

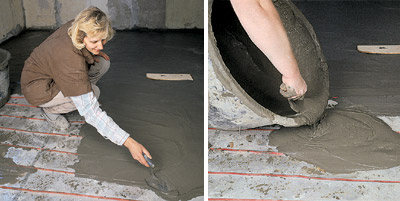

Следующий этап- заливка греющих контуров бетоном, имеющая целью обеспечение равномерного прогрева поверхности пола. Однако, перед тем как навеки скрыть полимерные трубы под слоем бетона, необходимо провести гидравлические испытания системы. Согласно строительным правилам, проверка напольного отопления на герметичность осуществляется при давлении, в 1,5 раза превышающем рабочее (но не менее 0,6 мПа), и при постоянной температуре воды. Под рабочим давлением труба должна находиться и в момент заливки- это снизит вероятность возникновения в системе нежелательных механических напряжений.

Обычно фирмы, поставляющие профессиональное оборудование и материалы для монтажа водяных теплых полов, дают точные пропорции приготовления раствора для стяжки, от соблюдения которых зависит выполнение поставщиками гарантийных обязательств. Обобщая данные различных производителей, можно сказать, что для устройства стяжки должна применяться цементно-песчаная смесь марки не ниже 400. Враствор часто добавляют так называемый пластификатор, улучшающий текучесть. За счет этого трубы охватываются бетоном более плотно, повышается теплопроводность и прочность стяжки. Чтобы в полу не оставалось воздушных карманов, бетон вокруг труб надо тщательно утрамбовать. При бетонировании важно избегать смещения и вертикального изгиба труб.

Подачу горячей воды в систему следует производить не ранее чем через 3 недели. За это время бетонная стяжка наберет необходимую прочность. Ни в коем случае нельзя пускать в систему напольного отопления горячую воду с проектной температурой до момента затвердения стяжки, ибо ее прогрев приведет к образованию трещин. По истечении указанного срока можно подать теплоноситель с температурой +25С, а в последующие 4 дня она должна быть постепенно поднята до расчетной.

• Источник: Журнал «Идеи вашего дома»№1
