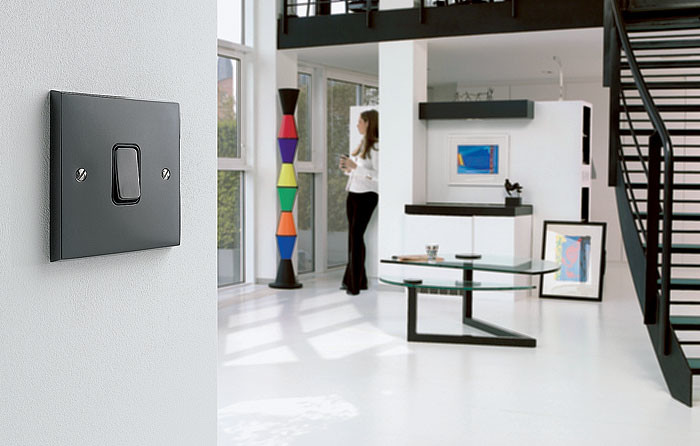

MK Electric
Gewiss комплектует изделия рамками разной формы, применяя для их изготовления стекло, камень, кожу
Розетка Wessen с защитными шторками и контактами из фосфористой бронзы. Наружные элементы-
из ABS-пластика
Выключатель Wessen с серебряными контактами оснащен подсвет-
кой. Основание- термостойкая электротехни-
ческая пластмасса
Ensto
Уютный свет в спальне обеспечивают не только светильники, но и электроустано-
вочные изделия
Розетке MK Electric со степенью защиты IP56 не страшны сильные водяные струи. Крышка герметично закрывает и вилку
Vimar
Vimar
BTicino
Телефонная и компьютерная розетки Wessen. Соединение с проводами- соответственно винтовое и через ножевые клеммы, прорезающие изоляцию проводника
Около 20 серий электроустано-
вочных изделий выпускает АВВ
У выключателей MK Electric рамка из латуни с фигурным плетением в стиле ретро
Bekker
Современной кухне требуются подобающие системы управления электричеством
Розеточный таймер Eltimo 020 S (Theben), программа на 7 дней, 36 ячеек памяти
Программатор
с розеткой
Электроника в ЭУИ Simon
Ensto
Кухонные розетки и выключатели часто приходится устанавливать в самых неблагоприятных местах, например над плитой, где повышенные температура и влажность, велика вероятность попадания брызг. Обращайте особое внимание на их индекс IP
Розетки
Vimar с встроенным дифавтоматом, реагирующим и на утечки тока, и на большие его значения при перегрузке и коротком замыкании
MertenВ едином стиле с электрическими выполняют и телевизионные,
и аудиосигнальные розетки, и кнопки управления жалюзи
LegrandОсобенно важно убедиться в безопасности ЭУИ, устанавливаемых в детской
Под стеклянной рамкой может быть любая картинка
Siemens широко применяет для изготовления своих изделий разные породы дерева. Это стильно и экологично
Выключатели MK Electric на стене в детской своей формой напоминают красочную кляксу
MK Electric
Схемы соединения проходных выключателей:
а, б
- коммутируется только фазный проводник;
в
- к выключателю подведена нейтраль, поэтому существует вероятность короткого замыкания;
L
- фаза, N
- нейтраль («рабочий ноль»)
Розетки и выключатели есть в любой квартире. Обычно хозяева их выбирают, руководствуясь эстетической привлекательностью. Конечно, хорошо, если они удачно вписываются в выбранную стилистику интерьера,
но функциональность все-таки намного важнее- ведь от нее зависит не только комфортность проживания,
но и пожаробезопасность жилища и личная безопасность его обитателей.
Электроустановочные изделия (ЭУИ) есть в каждом доме. Это не только разнообразные розетки и выключатели. Многие из нас пользуются диммерами (светорегуляторами), всевозможными датчиками, терморегуляторами, адаптерами, зуммерами и другими новомодными приборами и устройствами.
Прицениваемся
Сейчас на рынке ЭУИ немало предложений, позволяющих сделать наше жилище комфортнее, безопаснее и "умнее",- несколько десятков компаний выпускают изделия, рассчитанные на покупателей с различным достатком. По стоимости их продукцию можно отнести к трем ценовым группам.
Впервой цена самой простой розетки или выключателя не превышает 75руб. Это изделия таких производителей, как ДКС, ДЭК, ИЭК (IEK), "Кунцево-Электро", "Универсал", "Электротехника" ВОС, Gusi Electric, Wessen (все- Россия), Alfa-Elektrik (Турция), Anam, Shin Dong-A (обе- Корея), El-Bi, Makel, Viko (все- Турция), Kontakt (Польша), Vilma (Литва). Обычно выпускаемые ими серии содержат по 20- 30 наименований.
Во второй ценовой группе одноклавишный выключатель или одинарная розетка с заземлением обходятся в 75-250руб. (более сложные изделия, естественно, стоят дороже). Следует упомянуть продукцию зарубежных компаний ABB (Busch Jaeger), Berker, Kopp, Polo, Siemens (все- Германия), Legrand, SchneiderElectric (Merlin Gerin) (обе- Франция), BTicino, Gewiss, Vimar (все- Италия), Simon (Испания), Clipsal (Австралия), Efapel (Португалия), Prodax (Венгрия), Ensto (Финляндия), Metalka Majur (Сербия). Многие компании из данного перечня, не ограничивая производство только этой группой, выпускают и бюджетные, и дорогие серии.
Втретью группу входят эксклюзивные изделия фирм BJC, Fontini (обе- Испания), Gira, Jung, Merten (все- Германия), MK Electric (Великобритания), хотя в ассортименте этих производителей есть и ЭУИ по весьма умеренным ценам. Любители прекрасного могут украсить жилища настоящими произведениями искусства, заплатив 1000-1750руб. за розетку или выключатель. Так, Fontini предлагает ЭУИ в стиле ретро. Их декоративные элементы выполнены из дорогих пород дерева, а корпуса- из фарфора, украшенного росписью.
Незнакомые знакомцы
Мы уже привыкли к розеткам с тремя контактами (L, N и PE- соответственно "фаза", "рабочий ноль" и "защитная земля") и с пафосом называем их евророзетками, хотя для введения такого термина нет оснований. Вкаждой стране свои традиции, и в Великобритании и Франции, например, электроустановочные изделия выглядят иначе, чем в Германии. Но так сложилось, что Россия перешла на немецкий стандарт. Ине только она: его "ареал" охватывает почти всю Европу и немало стран Азии и Африки. При этом электроприборы снабжают соответствующими вилками- с двумя штырями диаметром по 4,8мм (то есть толще, чем в отечественных старой конструкции) и двумя плоскими защитными контактами по бокам (бывают и «беззащитные» варианты). Встречаются в нашей стране и универсальные вилки, подходящие в том числе для французских розеток с торчащим заземляющим штырем.
Кстати, о вилке: нередко она "садится" так плотно, что ее трудно извлечь. Облегчает эту задачу выталкиватель: розетки с таким механизмом выпускают фирмы Prodax (167руб.) и ABB (276руб.).
Электроприборы небольшой мощности, потребляющие не более 2,5А, комплектуют евровилками (этот термин действительно существует)- двухполюсными, с штырями диаметром 4мм. По-прежнему в ходу у нас и «советские» вилки, однако пользоваться ими при большой силе тока нежелательно, так как они не обеспечивают качественный контакт.
Казалось бы, что еще можно усовершенствовать в сфере ЭУИ? Тем не менее на рынке регулярно появляются новинки, отличающиеся оригинальным дизайном и улучшенной конструкцией. Разнообразны и материалы, из которых их изготовляют. Восновном это различные виды пластика, в частности ударопрочный и пожаробезопасный поликарбонат (служит для корпусов). Одни производители используют ABS-пластик, еще более устойчивый к ударным и тепловым нагрузкам: изделия получаются гладкими и блестящими и выглядят весьма привлекательно. Другие фирмы (например, ABB, BJC) применяют Duroplast, имеющий повышенную механическую прочность. Его поверхность практически невозможно поцарапать, и она не стареет- всегда смотрится как новая. Стремясь привлечь покупателей, многие изготовители выполняют декоративные элементы из нетрадиционных материалов: металла, стекла, фарфора, дерева, камня, кожи.
Мы разводим по точкам подключения не только электричество, но и другие ресурсы (ТВ- и аудиосигнал, телефонную связь), соединяем в локальную сеть несколько компьютеров. Вкаждой серии электроустановочных изделий есть розетки, предназначенные для этого. Как правило, в одно "посадочное место"- монтажную коробку- помещают по одной электрической розетке (коммуникационных- две). Если этого мало, можно использовать, допустим, модели Makel (100руб.) или Vimar (170руб.), у которых есть два гнезда.
Следует отметить, что ЭУИ для скрытого монтажа конструируют обычно по модульному принципу, объединяя под одну декорирующую рамку по четыре-пять позиций. Вассортименте каждой компании- множество комбинаций механизмов и рамок. Но заменить механизмы, оставив рамку, или наоборот (например, при обновлении интерьера) можно лишь в пределах той же серии, реже- воспользовавшись иной серией одного производителя.
Обычно без проблем происходит полная смена марки или серии. Установочные изделия большинства фирм взаимозаменяемы. Только надо иметь в виду, что корейские продукты соответствуют другому стандарту. Да и некоторым английским требуются не круглые монтажные коробки, а квадратные или прямоугольные. Надо также убедиться, что у соединяемых в ряд коробок такой же монтажный шаг, что и у гнезд декоративной рамки.
Охранная грамота
В новых домах в сети и розетках есть третий провод, спасающий людей от поражения электрическим током: если электроприбор неисправен и напряжение попадет на корпус, ток просто уйдет в землю. Однако существует немало зданий с двухпроводной сетью и старыми розетками. Заменяя ЭУИ современными, мы не получим никакой пользы от заземляющего контакта: провод для него не подведен, а соединять его с нулевой клеммой (нейтралью) категорически запрещено. Пытаться устроить "трехпроводку" только в своей квартире тоже нельзя- необходимо поменять схему электроснабжения всего дома.
Тем не менее устанавливать новые евроустройства стоит. Во-первых, это позволяет решить проблему совместимости с толстыми штырями вилок современной техники. Во-вторых, новые ЭУИ выглядят привлекательнее. Ив-третьих, их ассортимент так обширен, что легко подобрать розетку с требуемыми функциональными особенностями, выполненную в едином стиле с остальными.
Азащитить людей от поражения током поможет УЗО (устройство защитного отключения). Оно срабатывает не только в трех-, но и в двухпроводной схеме. Его законное место- распределительный щиток квартиры. Если же реализация такого схемотехнического решения проблематична, возможен другой вариант- розетка с встроенным УЗО (как в моделях Legrand, Gira, Merten- 3-8 тыс. руб.) или дифавтоматом (это устройство объединяет функции УЗО и автоматического выключателя, реагирующего на большую силу тока). Дифавтоматы выпускает, например, компания Vimar (8400руб.). Альтернатива- вилка с встроенным УЗО ("Астро-УЗО", 600руб.). Унекоторых производителей (таких, как Merten) есть розетки с встроенной защитой от импульсных перенапряжений, возникающих в сети, в частности от ударов молнии.
Когда тепла слишком много
Продаваемые на территории нашей страны ЭУИ, за редким исключением, соответствуют ГОСТ Р 51321.1-99 и ГОСТ Р 51324.1-99, которые требуют, в частности, чтобы основание изделия не воспламенялось при высокой температуре (850 С). Аее повышение (причем не всегда до таких значений) вполне вероятно по разным причинам.
Первая- превышение номинального тока, на который рассчитано изделие. Вторая- неправильный выбор материала, из которого изготовлены контакты. Если из-за искрения, возникающего при размыкании цепи, на их поверхности легко образуется пленка окисла, то увеличение электрического сопротивления приводит к разогреву.
Уважающие себя производители (причем не только такие всемирно известные, как BJC, но и отечественные, в частности IEK и Wessen) снабжают контакты в выключателях серебряными напайками, что, несомненно, влияет на стоимость изделий. Вбюджетных же вариантах они медные со специальным покрытием. Оптимальный материал для контактной группы в розетках- фосфористая бронза. Внедорогих изделиях применяют латунь, однако она недостаточно упруга, чтобы после нескольких тысяч включений удерживать штыри вилок (не только толстых «европейских», но и тонких «советских»). Встречаются и стальные контактные пластины (нередко замаскированные желтым покрытием под латунь), что совсем неприемлемо.
Наконец, третья причина нагрева изделия- ослабление винтовых зажимов в контактной группе. Если, читая эти строки, вы безуспешно пытаетесь вспомнить, когда последний раз подтягивали винты в розетках и выключателях,- отложите журнал и возьмите в руки отвертку. Не искушайте судьбу- как можно быстрее выполните названную процедуру. Только не забудьте предварительно отключить электропитание.
Обратите внимание и на распаечные коробки (вопреки названию соединения в них не паяные, а винтовые или же представляют собой обычные скрутки, что гораздо хуже). Нередко их заштукатуривают и заклеивают обоями, чего делать нельзя, поскольку винтовые соединения нуждаются в периодическом обслуживании. Данная проблема исчезает при использовании пружинных клемм (ABB, Berker, BJC, Efapel, Gira, Jung, Legrand, Merten, Polo, Schneider Electric, Siemens). Провод просто вставляют в отверстие, где он прижимается к металлической шине. Некачественный монтаж при этом исключен, к тому же такие устройства не требуют обслуживания.
Азбука цифр
Стойкость ЭУИ к неблагоприятным атмосферным воздействиям характеризуется индексом IP с двумя последующими цифрами. Первая (от 0 до 6) означает степень защиты от попадания твердых тел (в частности, частиц пыли); вторая (от 0 до 8)- от проникновения воды.
Комнатные розетки и выключатели обычно соответствуют IP 20. Для наружного монтажа требуется уровень защиты IP 55, исключающий проникновение пыли и струй воды под любым углом. Кизделиям, устанавливаемым в ванных комнатах, предъявляют особые требования. Их рекомендуют размещать не ближе 60см от ванн, душевых и раковин, причем только модели со степенью защиты IPX4, подключенные через разделительный трансформатор.
Ана расстоянии 2,4м и более разрешено монтировать любые электроприборы с индексом не менее IPX1. Учтите: если маркировки нет, то скорее всего такое устройство соответствует уровню защиты IPX1 или IPX2 (что обычно не указывают), даже если у него есть какая-нибудь защитная крышечка.
Пульты ручного управления
По принципу работы выделяют выключатели перекидные (с качающимся механизмом), нажимные, поворотные, с регулировкой яркости ламп, автоматически зажигающие свет при появлении человека в помещении, радиоуправляемые идр. Самые распространенные- перекидные, с двумя фиксированными положениями. Потребители предпочитают устройства с одной большой клавишей или двух-трехклавишные.
Многие производители выпускают модели с индикатором (они снабжены небольшой неоновой лампочкой, подтверждающей, что цепь замкнута) или подсветкой (декоративный источник света горит, когда цепь разомкнута; днем он практически невидим, зато ночью хорошо заметен в темноте).
Нажимные выключатели- это кнопки, подобные тем, которыми часто "оснащают" настольные лампы и дверные звонки. Есть лишь одно различие: предназначенные для ламп работают по принципу "нажал- включил, нажал- выключил", а для звонков- замыкают линию, только пока мы "давим" на них. АВВ предлагает модель серии Impuls (830руб.), снабженную большой круглой кнопкой со светящимся ободком. Нередко образцы этого типа, выполненные в едином стиле с остальными изделиями серии, внешне не отличаются от клавишных.
Поворотные выключатели подойдут любителям моды 50-х гг. ХХ в. Если интерьер дома оформлен в стиле ретро, в него идеально впишется, например, изящная продукция Fontini, изготовленная из нетрадиционных материалов (камня, фарфора).
Своеобразный "привет из прошлого"- дошедшие до наших дней выключатели с веревочкой. Стоит потянуть за нее- свет загорится, дернуть еще раз- погаснет. Популярностью они сейчас не пользуются, хотя только их (согласно ГОСТ Р 50571.11-96) разрешено устанавливать на стене рядом с ванной.
Вжилых домах применяют не только однополюсные выключатели, коммутирующие фазный проводник, но и двухполюсные (либо для фазы и нейтрали, либо вообще для разных цепей). Отдельного внимания заслуживает проходной выключатель (его также называют переключателем).
Унего три клеммы, и он работает, как железнодорожная стрелка: щелкнули мы клавишей- ток пошел в один провод, перевели ее в иное положение- в другой. Он позволяет организовать независимое управление светильником из двух мест: например, можно, находясь в прихожей, включить свет в гостиной, а зайдя в спальню- выключить его. Часто покупатели сами устанавливают переключатели, благо схемы несложные. Однако собирать цепь, в которой к установочным изделиям подведена нейтраль (помимо фазы), крайне нежелательно- существует большая вероятность короткого замыкания в самом выключателе. Первопричина- искра, нередко образующаяся при размыкании цепи, по которой течет ток. Она перерастает в дугу, перебрасываемую вслед за подвижным контактом с фазного проводника на нулевой,- вот вам и короткое замыкание.
Скрываем все
Согласитесь, любой из нас предпочитает, чтобы механизмы установочных изделий вместе с проводами были скрыты в стенах. Но за красоту приходится платить, прорезая канавки (штрабы) и круглые отверстия под монтажные коробки. Последние обычно бывают пластиковыми- например, от T.plast (Россия) (цена- 5руб.). Встречаются и прямоугольные- по корейскому стандарту.
Монтажные коробки фиксируют в бетонной или кирпичной стене с помощью раствора (гипсового, цементно-песчаного) или соответствующего клея. Использовать алебастр нежелательно, поскольку при высыхании он увеличивается в объеме, затрудняя последующую чистовую отделку. Вдеревянных домах коробки ставят на саморезы. Адля полых стен (например, гипсокартонных) нужны монтажные коробки с винтами и упорами, прижимающимися к плите с тыльной стороны (T.plast, цена- 7руб.)
Электроустановочные изделия удерживаются в "стакане" за счет распорных лапок или винтов, причем последний способ получает все большее распространение. Пользуется спросом и продукция, предназначенная для открытой проводки,- она представлена в ассортименте многих фирм.
Некоторые производители (например, Schneider Electric) пошли другим путем- они проектируют универсальные изделия, которые можно размещать и в стене, и в пластмассовой коробке на ней (на одну или несколько позиций). Частный случай открытой проводки- кабель-каналы, в которых розетки и выключатели чаще всего фиксируют простым защелкиванием (ДКС, Legrand).
Главное правило монтажа- установка выключателя в разрыв фазного проводника, а не нулевого.
Впротивном случае, даже когда цепь разомкнута, в электроприемнике присутствует напряжение 220В. Для человека оно представляет смертельную опасность, если из-за повреждения изоляции ток попадает на корпус.
Другая реальность
Многие активно пользуются диммерами (в том числе для энергосберегающих ламп), однако это лишь первый шаг к изменению привычного облика электроустановочных изделий. Выбор довольно широк. Предпочитаете не приближаться к выключателю, а действовать на расстоянии- тогда вам подойдет ИК- или радиоуправление. Хотите внедрить автоматику- ставьте сумеречные датчики, таймеры и ИК-датчики движения. Речь идет не об «умном доме», который большинство наших сограждан продолжают считать чем-то фантастическим, а об отдельных его элементах, способных работать самостоятельно. Сегодня они доступны миллионам людей и вполне могут сделать их повседневную жизнь более комфортной. Но это уже иное поколение электротехнических устройств, появившееся совсем недавно, и о нем мы расскажем в другой статье.
Редакция благодарит представительства компаний Gewiss, Legrand, Siemens, Wessen и фирмы "Испанский дом электротехники", T J Electric за помощь в подготовке материала.
