«Вестерн» по-фински

Возведение дома начали с укладки обвязочного венца, который создали из обработанного антисептиком бруса. Террасу поставили на обвязке, выполненной из досок толщиной 50мм и бруса сечением 150150мм и обшитой доской, имитирующей брус

Прежде чем приступить к укладке нового венца, паз в ранее уложенном, а также соединяемую с ним поверхность нового венца тщательно антисептировали

В верхний паз бруса уложили синтетический уплотнитель и закрепили скобами степлера а б
Стыкуемые в перерубе брусья скрепляли шипованной пластиной (а), которую вбивали небольшой кувалдой (б)

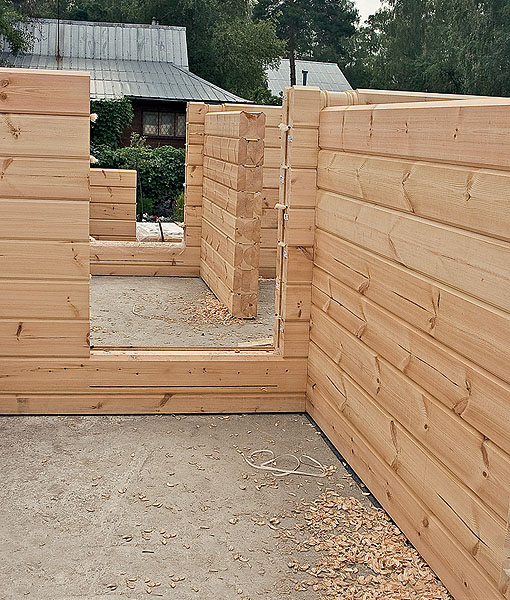

Венцы по вертикали фиксировали деревянными нагелями, которые легкими ударами молотка вбивали в просверленные на заводе отверстия с шагом 1,5м. При этом их еще и заглубляли на 20-25мм, используя специальный "добойник" или другой нагель, чтобы исключить вероятность зависания венцов на нагелях при усадке дома

Замки соединяемых деталей изготовлены с высочайшей точностью, поэтому при установке больших деталей они в большинстве случаев захлопываются сами (под собственным весом детали)

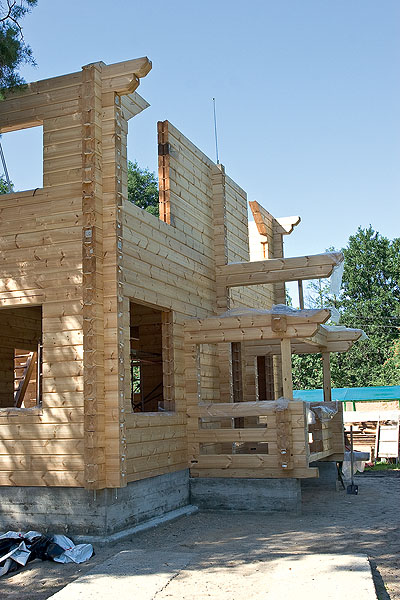

Замки небольших деталей, как правило, сами не захлопываются- вес деталей недостаточен. Поэтому приходится применять кувалду. Чтобы не повредить поверхность детали, кувалдой стучат не по ней, а по деревянному чурбаку Максимальная длина деталей- 6м, и четверо рабочих легко их поднимали. Но чем выше становились стены, тем медленнее шел процесс сборки Сплоченные брусья над широкими проемами стянули между собой, используя резьбовые шпильки До монтажа к балкам перекрытия первого этажа заранее прикрепили металлические "башмаки" Доски обвязки перекрытия прибивали к брусовой стене гвоздями Над каждым помещением создали жесткий щит, который при усадке стен будет двигаться вместе с ними. Скорость монтажа очень высока- комнату площадью около 17м² перекрыли всего за 1,5 ч В местах, где коньковые балки опираются на внутренние каркасные стены, установили винтовые компенсаторы усадки Каркас эркеров утеплили, а затем изнутри и снаружи обшили доской, имитирующей брус. Ввысоких проемах установили по две деревянные рамы со стеклопакетами После утепления фронтоны изнутри и снаружи обшили доской, имитирующей брус. Скаты утепленной кровли подшили вагонкой К бетонной плите фундамента сначала прикрепили подкладные доски, а уже к ним- лаги пола а б
Каркасные стены обшили доской (а), имитирующей брус (входит в комплект поставки), после того как внутри их проложили электрокабели и заложили утеплитель толщиной 150мм (б) Подкладная доска позволяет не только продлить жизнь лагам пола, но и облегчить прокладку электрокабеля и прочих коммуникаций

Нашим читателям давно и хорошо знакомо выражение «финский деревянный дом», подразумевающее сочетание высокого качества строительства и современных технологий с лучшими традициями деревянного зодчества. Так ли это на самом деле? Сегодня мы поведаем о том, как сооружали финский дом из клееного бруса.

Начнем с того, что напомним читателям о статье "О пользе георазведки", опубликованной в N 3 "ИВД" за 2008г.Вней мы подробно рассказали о том, как возводили фундамент интересующего нас дома и с какими серьезными проблемами столкнулись при этом строители. Ксчастью, все трудности им удалось успешно преодолеть. Фундамент получился оригинальным- свайно-ленточным, но с залитой поверх лент утепленной снизу монолитной плитой. Вобщем, он в точности соответствовал требованиям производителя домов- фирмы Rovaniemi (Финляндия) и ее российского партнера- фирмы "ПетроСтиль" (к требованиям мы еще вернемся). На этом фундаменте по индивидуальному проекту "Вестерн" и строили дом из клееного бруса, о котором пойдет речь в нашей публикации. Причем мы постараемся прежде всего рассмотреть, чем же финские технологии отличаются от до боли знакомых, таких привычных для нас отечественных. Но для начала- несколько слов о самом проекте.

Что предшествует началу строительства?

От момента оформления заказа до того, как началось возведение дома, прошло около 4 мес. За это время дом спроектировали российские архитекторы, а финские конструкторы проработали каждую его деталь и после согласования результатов проработки с архитекторами создали программу для автоматической деревообрабатывающей линии.

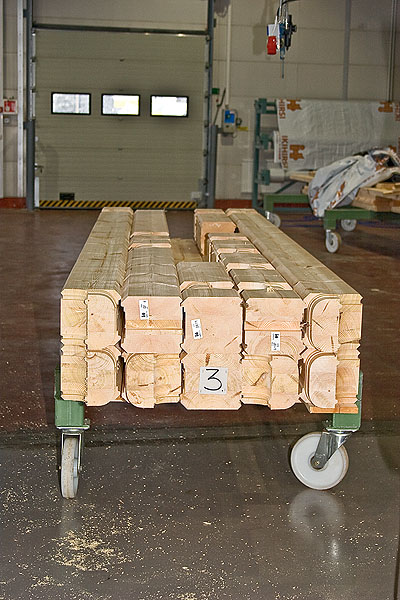

Параллельно с этим в Лапландии происходил процесс подготовки материала. Заготовленные бревна распилили на доски, а затем на бруски-ламели, которые тщательно высушили. Потом на специальных гидравлических прессах, используя прочный клей, склеили ламели в прямоугольный брус.

Как только программное обеспечение было готово, прямоугольному брусу придали необходимый профиль, после чего разрезали на заготовки необходимой длины, в которых вырезали чашки и просверлили отверстия. Далее заготовки собрали в пачки и упаковали в полиэтиленовую пленку.

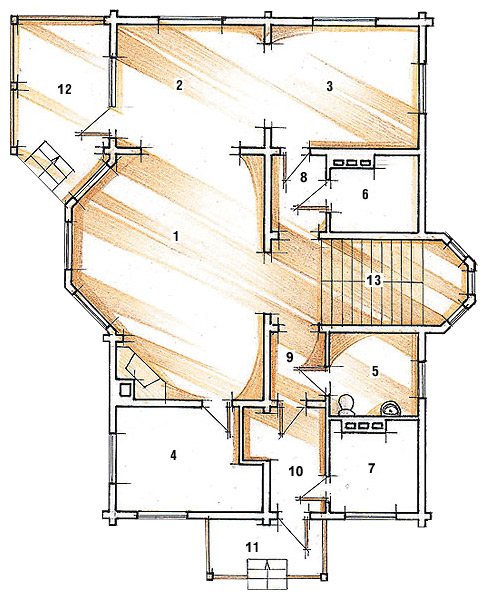

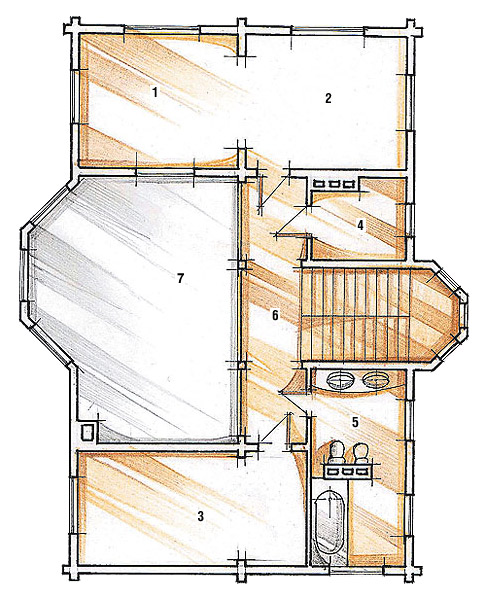

Проект «Вестерн»

Название проекта связано с его общим архитектурно-планировочным решением. Недостаток солнечного света, а также затемнение, создаваемое бережно сохраняемыми высокими соснами около дома, компенсируется большими площадями остекления- двухсветными эркерами, один из которых расположен в гостиной, второй- в холле у лестницы. При этом залитые светом помещения связаны между собой на обоих этажах открытыми проемами- так создается эффект единого свободного пространства. Вто же время планировка дома довольно компактна и функциональна- никаких аморфных, нерационально используемых зон или помещений. Ивсе в строгом соответствии с пожеланиями владельца.

Деревянные нагели

Березовые нагели привезли на стройплощадку в комплекте с домом. Они имели традиционное квадратное сечение (2020мм) - у таких нагелей меньше площадь контакта с поверхностью отверстия в бревне и, следовательно, сила трения, препятствующая усадке, тоже меньше. Кработе их подготовили все сразу: один конец с помощью топора чуть заострили, затем нагели целиком окунули в антисептирующий состав и просушили, после чего сложили обратно в коробки.

Офинском клееном брусе

В России бытует устойчивое мнение, что наиболее защищены от болезней наружные слои бревна, прилегающие к так называемой заболони. Наверное, поэтому в нашей стране крайние ламели в клееном брусе укладывают таким образом, чтобы годовые кольца (их дуги) были выгнуты в сторону улицы. Финские производители клееной древесины уверены, что от болезней лучше защищены внутренние слои (ядро) дерева, так как они наиболее сухие и плотные. Всоответствии с этим наружные ламели перед склейкой бруса финны укладывают так, чтобы дуги годовых колец были направлены к центру бруса.

Кто из изготовителей прав- пусть рассудят специалисты. Мы же просто приведем цитату из российского "Словаря по сушке древесины": "Древесина заболонная- наружные, периферийные слои ствола дерева, состоящие из живых клеток и содержащие крахмал. Заболонь более светлая и мягкая, чем ядровая- внутренняя часть. Взаготовленном и пиленом лесе заболонь быстрее подвергается посинению и загниванию. При сушке заболонная древесина отдает влагу быстрее, чем ядровая».

a

б

в

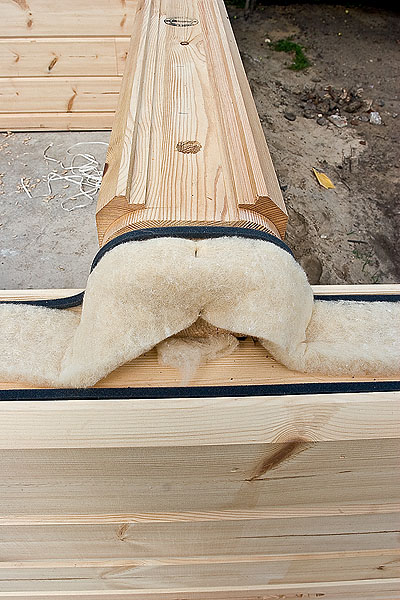

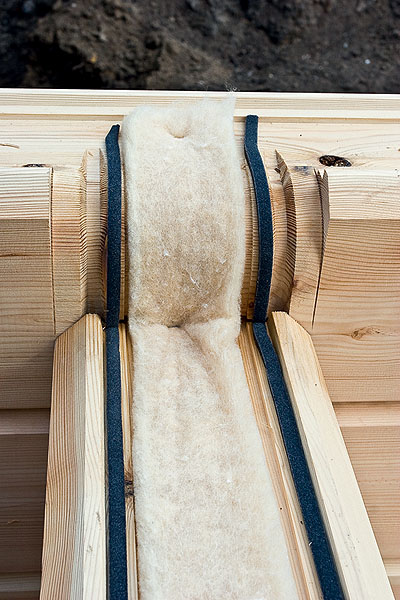

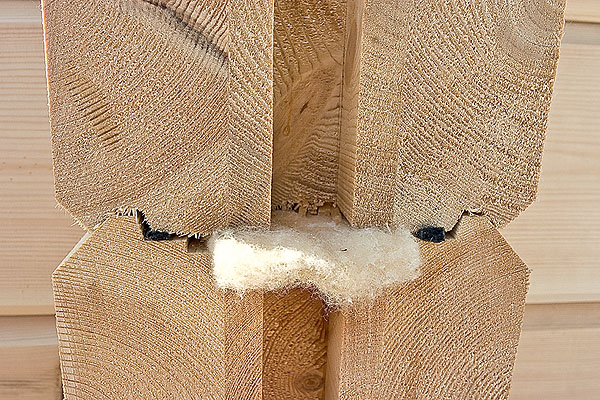

В крайние пазы вложили самоклеящуюся губчатую ленту ПСУЛ (а, б). После установки верхнего венца получается лабиринтный паз, в котором эта лента сжимается, снижая продуваемость соединения. Уложенный в центре синтетический утеплитель не сжимается, сохраняя теплосберегающие свойства (в)

Комплект прибыл

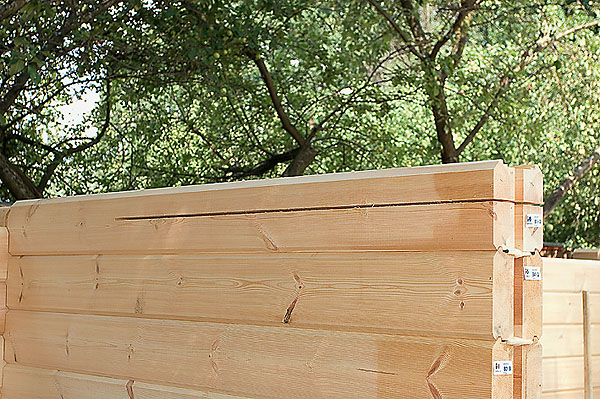

На участок прибывает полный комплект деталей, собранных в упакованные в полиэтилен пачки. Для начала их надо разгрузить. При этой операции следует использовать только мягкие и широкие хлопчатобумажные стропы, но не стальные или капроновые- они обязательно порежут брус или оставят вмятины.

Теперь пачки нужно разложить на участке в один слой. Боже упаси сложить их в штабель- каждый раз, чтобы достать очередную пачку, придется вызывать автокран. Аделать это нежелательно не только по экономическим соображениям. Ведь брус- готовый продукт. Изначит, каждая перегрузка-перекладка увеличивает риск повредить его поверхность.

Упаковки недостаточно просто разложить- их надо еще и правильно хранить. Делать это лучше под навесом. Пачки нужно обязательно распечатать, чтобы проветривать древесину, а главное- во избежание возникновения парникового эффекта внутри пачки. Иначе есть риск, что за время строительства дерево «зацветет», заболев, например, так называемой «синевой». Ведь финские производители антисептирование перед упаковыванием не проводят, а болезни поражают клееный брус точно так же, как любую другую древесину, особенно если строительство ведется на лесных участках.

Кладем обвязку

Финские производители предъявляют довольно серьезные требования к фундаменту. Это обязательно должна быть бетонная плита с перепадом уровня не более 5мм (на всей площади СНиПы допускают перепад в 20мм). При необходимости поверхность предлагается подровнять с помощью специальной шлифовальной машинки с алмазным диском. Почему же нормы столь суровы?

Дело в том, что технология укладки обвязочного венца рассчитана только на такую плиту- и никак не иначе. Финны не используют подкладную доску и не изготовляют нижний брус из лиственницы. Они применяют обычный стеновой брус (полбруса), но тщательно обработанный со всех сторон антисептиком. Именно поэтому очень важно, чтобы обвязочный венец постоянно находился в тепле и сухости. Итребования к качеству его укладки самые жесткие. Так, правильность углов и плоскостность в описываемом случае проверяли с помощью не только двухметрового уровня, но и лазерного нивелира.

Оригинально решили и проблему создания гидроизоляции под обвязочным венцом- с этой целью использовали материал для проклейки ендов фирмы Katepal (Финляндия), рулоны которого были доставлены в комплекте с домом.

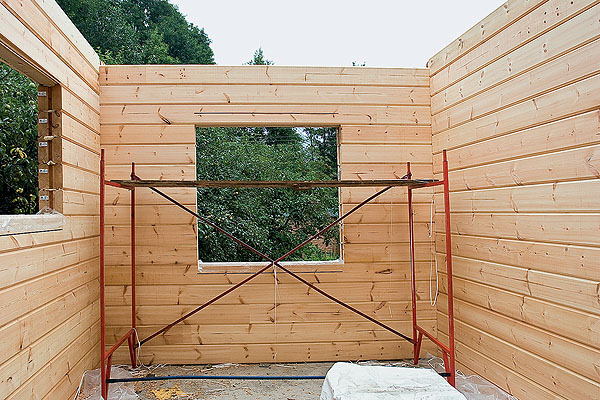

В брусьях, расположенных внизу и наверху оконных и дверных проемов, еще при изготовлении сделаны сквозные пропилы. "Лишнюю" древесину из таких деталей на заводе не удаляют специально- меньше вероятность сломать деталь при транспортировке. Выпиливают ее уже после завершения сборки стен с помощью ножовки или бензопилы

Форма пазов и чашек

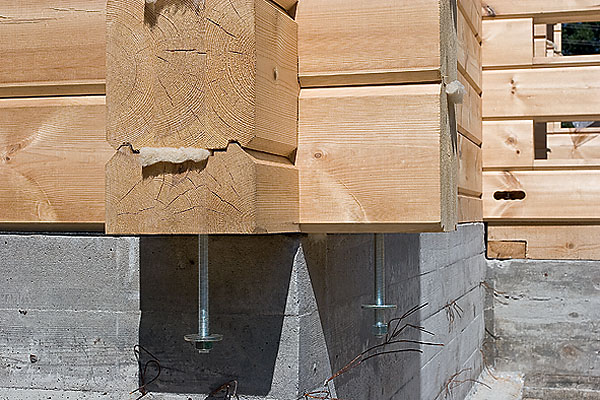

Брус имеет довольно оригинальную форму продольного паза-желоба, обусловленную скандинавскими традициями сопряжения бревен в стене по вертикали. Надо сказать, что скандинавские и русские способы выполнения такого соединения в целом очень похожи. Но только в целом. Вобоих случаях в верхнем бревне выбирают полукруглый паз-желоб, геометрия которого повторяет поверхность нижележащего бревна. Затем на нижележащее бревно укладывают уплотнитель (мох, паклю ит.п.) и придавливают его верхним бревном. Основное же отличие заключается именно в форме паза. Скандинавы выполняют паз так, чтобы его кромки опирались на поверхность нижележащего бревна, прикрывая зазор и находящийся в нем уплотнитель. Это так называемый закрытый паз. Унас же края паза на нижележащее бревно не опираются (так называемый открытый паз), а уплотнитель виден с обеих сторон соединения.

Понятно, что скандинавский метод более трудоемок как в выполнении самого паза, так и в отношении качества укладки уплотнителя, ведь никакого повторного конопачения, предусмотренного при русском способе соединения, он не допускает. Зато соединение меньше продувается, а находящийся внутри его уплотнитель меньше намокает.

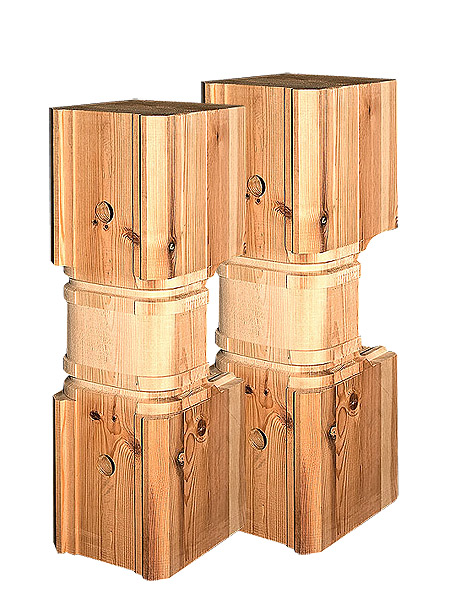

Впродолжение исторических традиций продольное соединение клееных брусьев финны также выполняют с закрытым пазом, только здесь все еще сложнее. Мало того, что скошенные кромки паза в верхнем брусе опираются на соответствующие поверхности в брусе нижнем, за ними скрывается еще и соединение типа "шип- паз", причем шипы находятся в нижнем брусе, а пазы под них- в верхнем. Но и это еще не все хитрости. Геометрия расположенной между шипами канавки в нижнем венце довольно непростая. Эта канавка ступенчатая: в середине глубже, а по краям мельче. При сборке дома в крайние канавки вкладывают самоклеящуюся губчатую ленту ПСУЛ (предварительно сжатая саморасширяющаяся лента), широко применяемую для уплотнения примыканий при установке современных окон по системе "Ильбрук" (как нам кажется, оригинальное и правильное решение- зачем "изобретать велосипед", если это уже сделано?). Всреднюю же глубокую канавку укладывают широкую ленту из синтетического волокна, закрепляемую скобами степлера. После сборки получается практически непродуваемый лабиринтный паз с тремя рядами уплотнений.

Особенно важно, что лабиринтные замки есть и в угловых соединениях, поэтому они практически не продуваются. Ведь именно через углы дом теряет больше всего тепла. Причина проста: в этом месте площадь внешней поверхности превышает площадь внутренней. Причем теплопотери через само дерево многократно меньше потерь через щели. Недаром скандинавские мастера с незапамятных времен в рубленом доме изготовляли угловые замки с шипом (зубом), предотвращающим продувание соединения. На наш взгляд, лабиринтное угловое соединение- это хорошее развитие старой традиции.

а	б	в
г	д	е

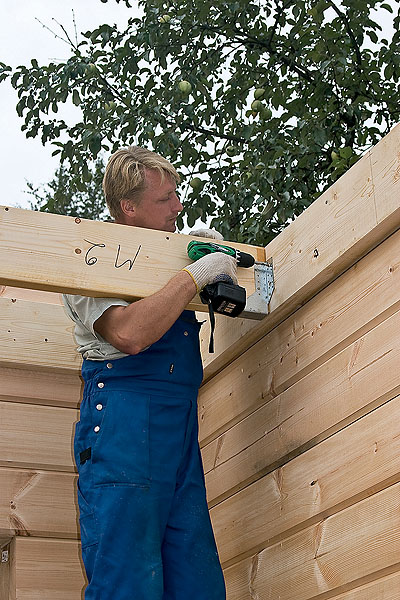

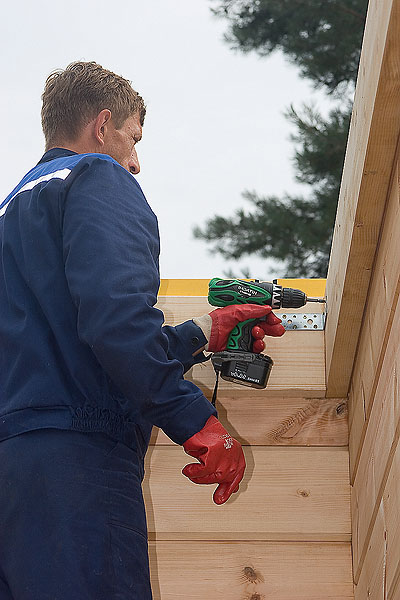

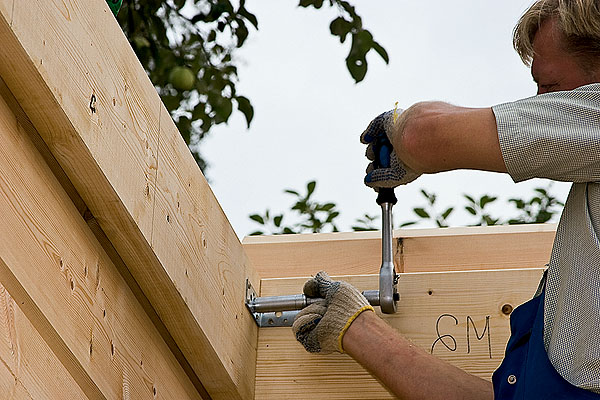

а, б. Крайние балки перекрытия монтировали вплотную к боковой стене и крепили к обвязке металлическими уголками и саморезами, затем через отверстия в уголках- шурупами-глухарями 14012мм

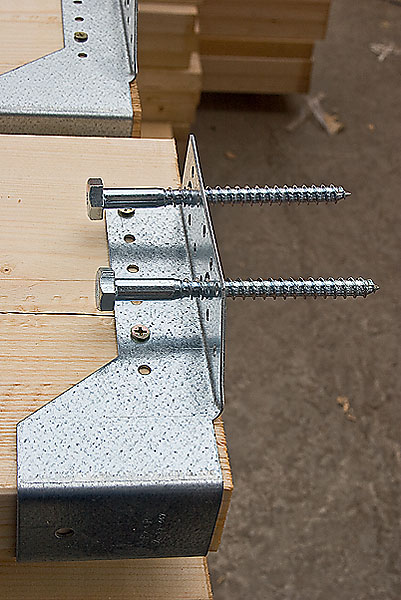

в, г. Металлические "башмаки" остальных балок перекрытия крепили с обоих концов к обвязочным доскам саморезами и четырьмя шурупами-глухарями длиной 140мм, для затяжки которых использовали специальный динамометрический ключ
д, е. После сборки сруба установили сквозные резьбовые шпильки в угловых выпусках, чтобы придать им монолитность

Даешь здоровое дерево!

Раз уж мы упомянули об антисептической обработке, нельзя не сказать об использованных для этого составах. Они оказались не финскими, а отечественными. Применили антисептик «Микаут» и антипирен «Диафос Р-50». Первый из них не только уничтожает любые виды грибков и их спор, а также насекомых и личинок, но и полностью обесцвечивает продукты их жизнедеятельности, возвращая древесине ее естественный вид и цвет. Второй же состав обеспечивает первую категорию огнезащиты. Обработку проводили последовательно: второй состав нанесли после того, как высох первый.

а	б	в
г	д	е

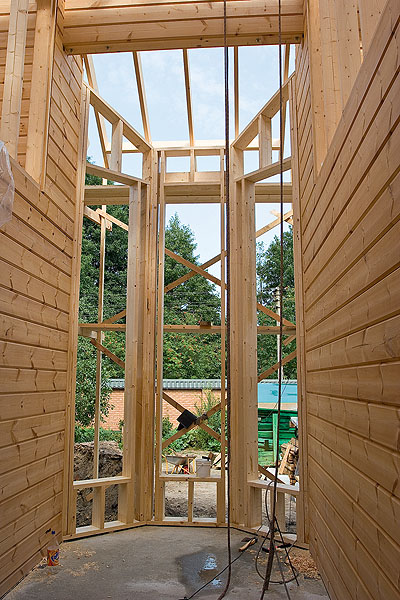

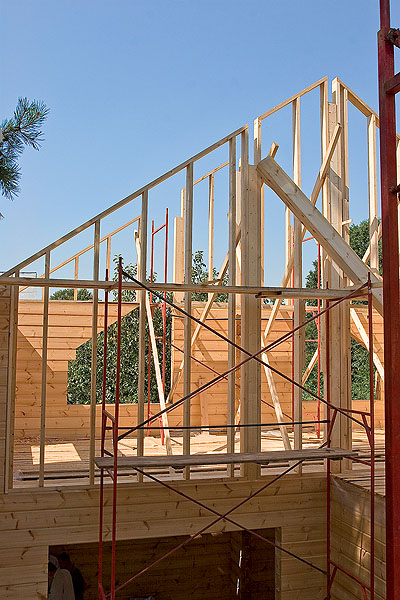

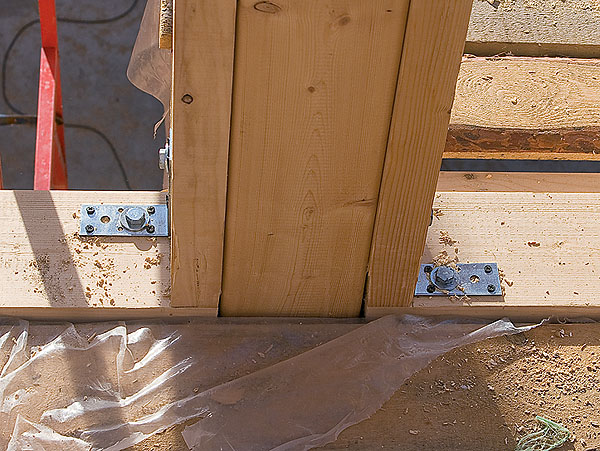

а, б. Каркасная конструкция фронтонов и несущих стен второго этажа усилена деревянными столбами, на которые опираются коньковые балки

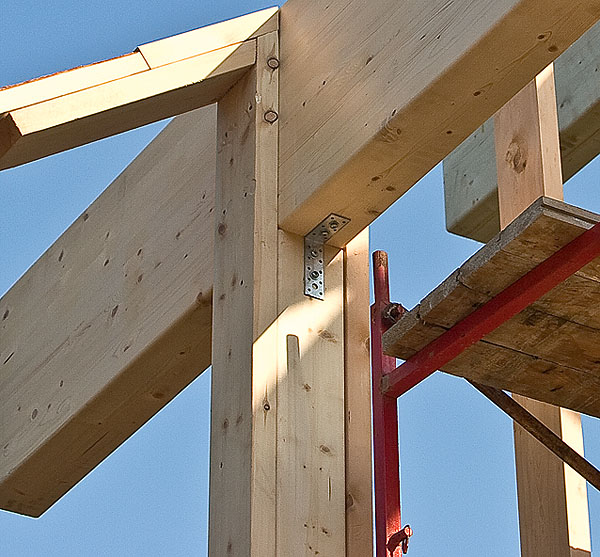

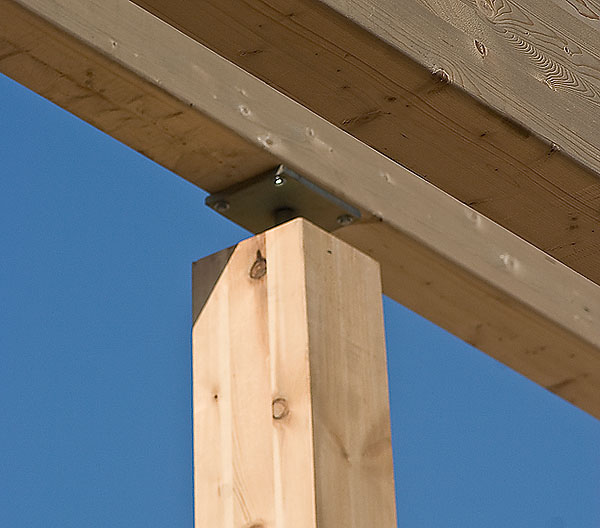

в. К столбам фронтона коньковые балки прикрепили неподвижно с помощью металлических уголков и саморезов

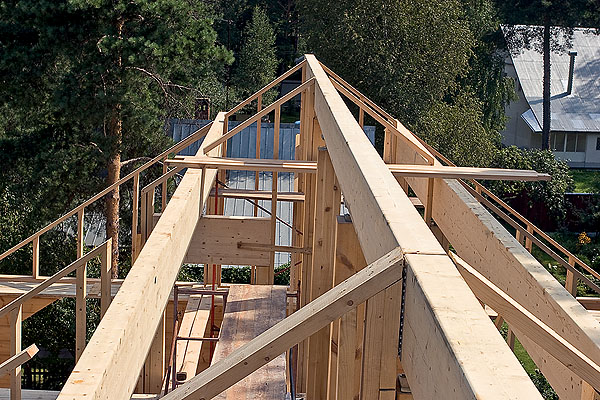

г. В широком пролете над гостиной центральная коньковая балка имеет две мощные дополнительные опоры в виде деревянных столбов-колонн
д, е. Как выяснилось, финские конструкторы предпочитают делать каркасными не только фронтоны и внутренние перегородки второго этажа, но и эркеры. Во-первых, каркасный эркер дешевле, во-вторых, безопаснее- усадке такая конструкция не подвержена, а значит, установленным в ней окнам ничто не угрожает

Щиты-перекрытия

Конструкция перекрытия первого этажа оказалась довольно необычной. Изготовили ее из клееных досок сечением 25050мм, еще на заводе нарезанных по размерам. Происходило это примерно так.

Вначале изнутри к стене винтовыми гвоздями прибили доски обвязки- к ним будут крепиться торцы балок. Затем установили прилегающие к стенам балки, прикрепив их к обвязочной доске металлическими уголками и саморезами, а затем еще и мощными шурупами-глухарями. После этого с определенным шагом к обвязке прикрепили балки-лаги с заранее установленными на них металлическими башмаками. Их также крепили к обвязочной доске саморезами и шурупами-глухарями.

Каркасные конструкции

Фронтоны и внутренние несущие стены второго этажа имеют весьма оригинальную секционно-каркасную конструкцию. Для создания секций (их в каждом фронтоне или перегородке четыре) использовали доски сечением 15050мм. Секции сколачивали на земле, а затем поднимали наверх, где монтировали в общую конструкцию. При этом между секциями установили столбы сечением 150150мм (они на 400мм короче секций). Врезультате над столбами получились пазы, в которые, используя автокран, вложили мощные клееные балки сечением 400г 150мм. Поскольку длина балок велика, их собирали из двух частей, стыкуя над опорами шипованными пластинами. Кфронтону балки прикрепили неподвижно с помощью металлического уголка и саморезов. Места, где они опираются на внутреннюю каркасную стену и промежуточные столбы, снабдили винтовыми компенсаторами усадки. Следить за ними в течение гарантийного срока эксплуатации будут сами строители.

Очем умолчали?

Мы ничего не рассказали о конструкции утепленной кровли. Исделали это намеренно. Данный вопрос, на наш взгляд, настолько важен, что мы планируем посвятить ему отдельную статью не далее как в ближайшем номере. Вобщем, продолжение следует.

Укрупненный расчет стоимости* строительства дома общей площадью 242м², аналогичного представленному

Редакция благодарит компанию «ПетроСтиль», а также индивидуального предпринимателя Александра Харьковского за помощь в подготовке материала.
