Стеклянный дом над водой

FOUR SEASONS

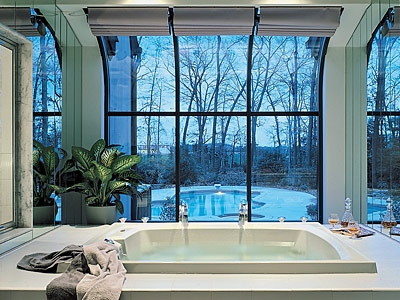

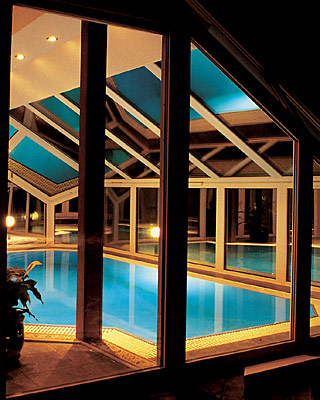

В прозрачном доме, оказывается, нужна возможность защиты от избытка солнца. Шторы-плиссе- распространенный вариант внутреннего затенения, закрывающего купающихся от солнечных лучей и посторонних взглядов FOUR SEASONS

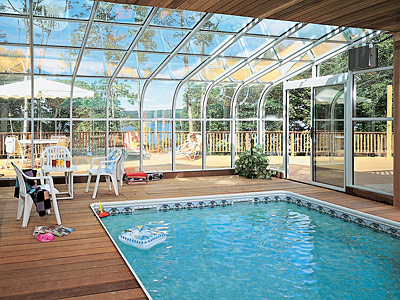

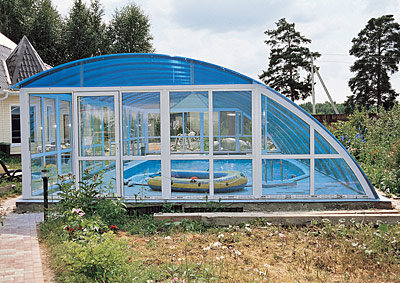

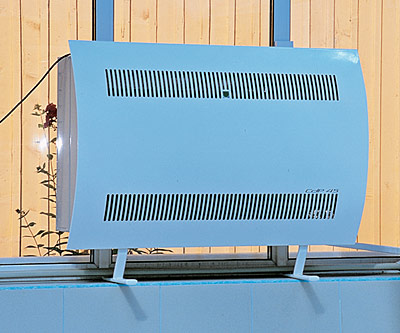

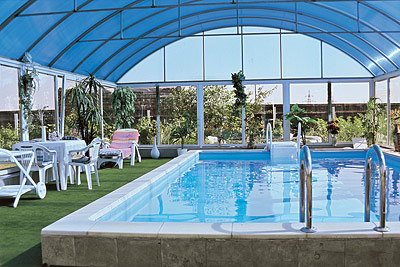

Моллированные стеклопакеты позволяют существенно упростить конструкцию несущего каркаса строения, так как стропила крыши плавно переходят в стойки стен без свеса Площадь открываемых створок в стеклянном фасаде должна быть не менее 20% его поверхности, чтобы обеспечить естественное проветривание помещения Площадка за прозрачным стеклом между водной гладью бассейна и зеленью ландшафта- превосходное место отдыха Арочная крыша из листов сотового поликарбоната, доходящая до фундамента,- бюджетная альтернатива конструкциям с моллированными стеклопакетами Душевые процедуры до и после плавания обязательны с позиции гигиены Расположение воздуховодов системы приточно-вытяжной принудительной вентиляции под арочной крышей Организованно-естественная вентиляция через щель между крышей и стеклянным фасадом (зимой закрывается жгутом из теплоизоляционного материала "Вилатерм") Осушитель CDP45 (DANTHERM) для бассейна площадью 35м² работает в режиме рециркуляции Блок подготовки наружного воздуха для механической приточной вентиляции включает вентилятор, нагреватель, фильтры, арматуру и автоматику управления Оборудование бассейна можно, закрыв его ширмой, разместить рядом с чашей, удешевив тем самым стоимость строительства сооружения Выпускные диффузоры приточной системы, направляющие поток воздуха на остекленные стенки фасада "АКВАМАСТЕР"

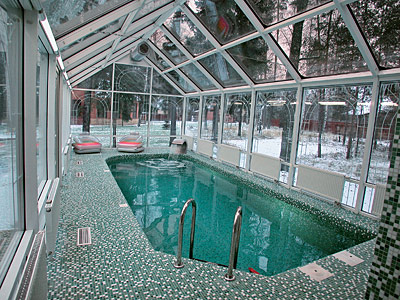

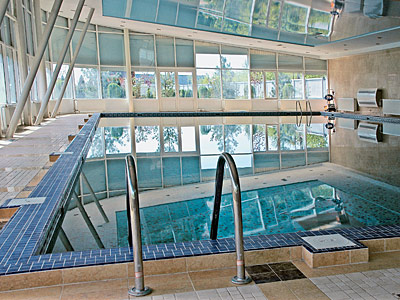

Фасад здания для большого бассейна обогревается с помощью воздушного отопления и панельных радиаторов "ЭРСТРОЙ"

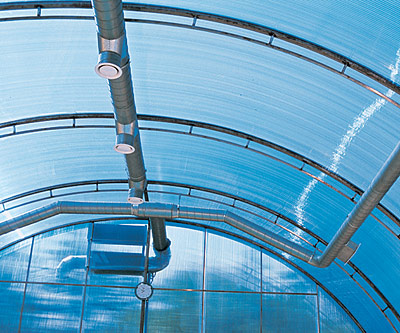

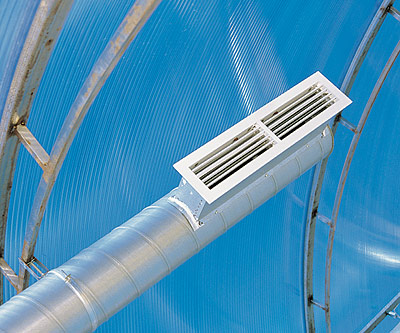

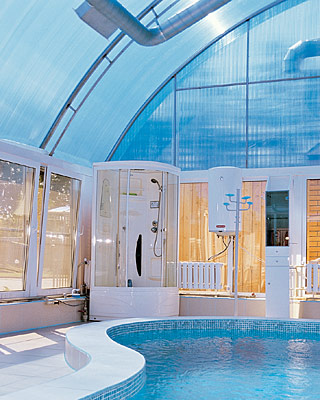

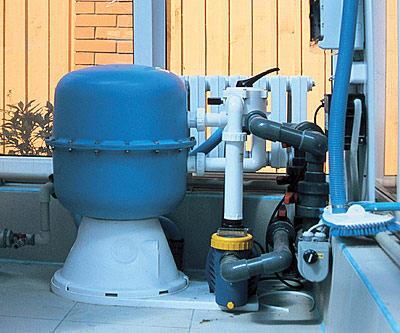

Канал воздушной системы отопления расположен с одной стороны бассейна, что позволяет, установив с противоположной стороны чаши только панельные радиаторы, получить и циркулирующий поток теплого воздуха, хорошо прогревающего стекла стен и крыши, и избежать большой скорости воздуха (сквозняков) "АКВАМАСТЕР"

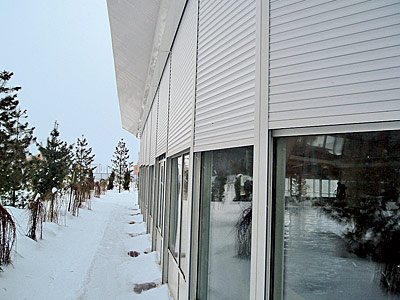

Автоматизированные рольставни, установленные снаружи стеклянного фасада,- средство затенения и защита
от несанкционирован-ного проникновения "ЭРСТРОЙ"

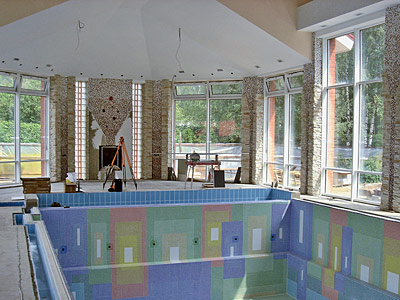

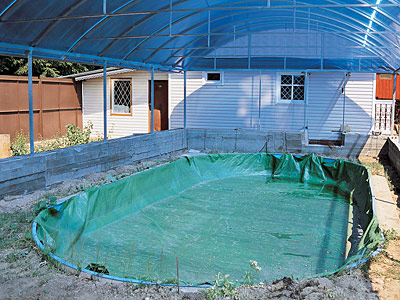

Небольшой вес светоотражающих конструкций консерваториумов позволяет применять ленточные малозакругленные фундаменты. При этом цоколи делают невысокими- 20-80см "АЛБИТЕК"

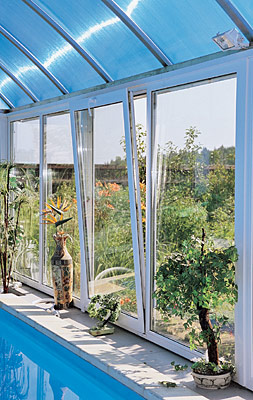

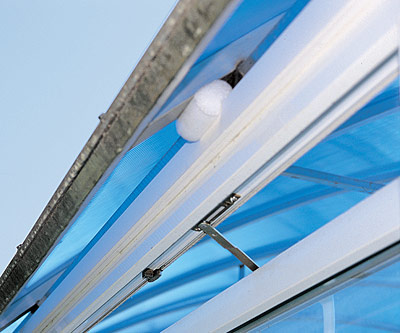

Открывающиеся фрамуги и люки на фронтонах и стеклянной крыше способствуют хорошему проветриванию помещения "БАССЕЙН И ТЕХНОЛОГИИ"

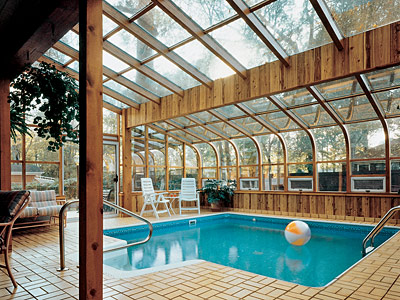

Пример использования деревянной профильной системы в конструкции консерваториума "ЕВРОТЕХНИКА"

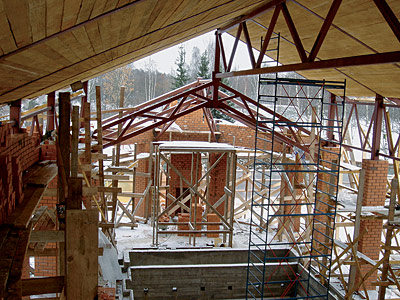

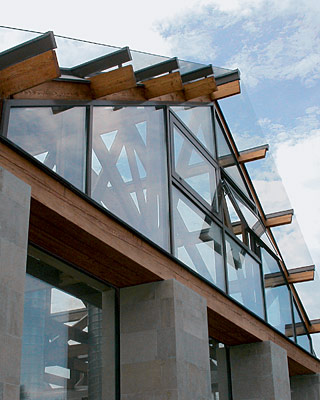

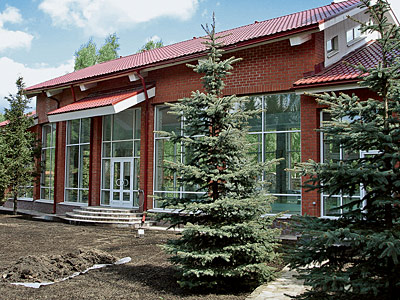

Стойки металлического несущего каркаса могут быть обложены кирпичом, что позволяет не только устранить мостик холода между стойкой и остеклением, но и получить массивные колонны, задающие ордерную композицию здания При удалении стеклянных стен постройки от чаши более чем на 1м фундамент для них можно делать мелкого заложения "ЕВРОТЕХНИКА" Для соблюдения стилевого единства комплекса зданий на участке консерваториум могут делать с непрозрачной крышей "ЕВРОТЕХНИКА"
Камин в помещении крытого бассейна не только привносит новые ощущения после купания, но и выполняет вполне рациональную функцию дополнительного осушения воздуха FOTOBANK

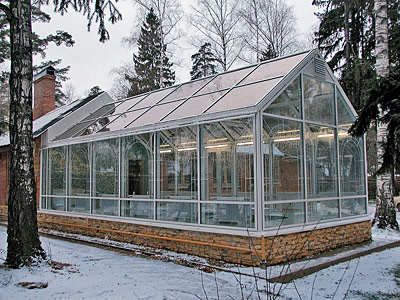

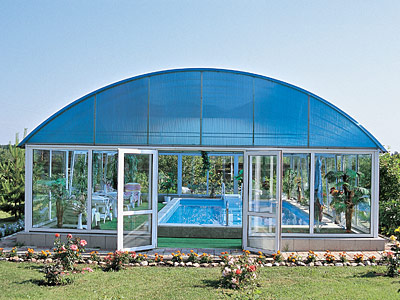

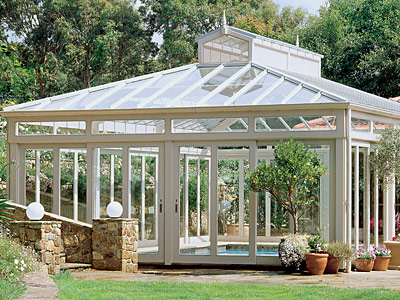

Небольшой консерваториум георгианского стиля, построенный с помощью системы пластиковых профилей и фасадного остекления

Создание купальных залов из светопрозрачных материалов для круглогодичного пользования в средней полосе России- дело малознакомое, но ставшее весьма популярным за последнюю пару лет у многих владельцев загородных домов. Ине обязательно очень состоятельных. Поговорим об особенностях строительства и эксплуатации таких сооружений

С карандашом и бумагой

Итак, вы решились воплотить свою мечту "в хрустальном" замке! Скажем сразу- дело это затратное, если ваша фантазия превосходит запросы среднего европейца, но при разумном самоограничении бюджетные варианты вполне возможны. Влюбом случае вам предстоит сделать выбор из разных конструкций и отыскать тех строителей, которые оптимальным образом способны ваши задумки претворить в жизнь. Пожалуй, наиболее правильный путь- обратиться сначала в фирмы, специализирующиеся на устройстве зимних садов, а не бассейнов. Именно здание будет задавать тон в общем строительстве: все инженерные системы, включая и бассейны, должны подстраиваться под его особенности. Сними вам и следует ознакомиться, чтобы начать беседу со строителями. Вот что полезно будет включить в перечень обсуждаемых (а потом отраженных в договоре) вопросов:
вид постройки (отдельно стоящая, пристроенная, флигельная);
архитектурно-конструктивная форма (стен и крыши);
конструкция бассейна и системы его жизнеобеспечения в рамках намеченной формы здания;
габариты постройки;
конструкция фундамента;
конструкция и отделка пола;
тип конструкции каркаса (стоечно-ригельная, рамная);
материал профилей (алюминий, пластик, дерево);
тип остекления (фасадное, структурное, планарное);
материал заполнения (стеклопакеты, поликарбонат);
число и расположение фрамуг, дверей, механизм их открывания;
система отвода (дождевой и талой воды, конденсата);
климатообеспечение: системы отопления, вентиляции, осушения, затемнения;
освещение;
дополнительное оснащение (душ, сауна, зоны отдыха идр.);
система антиобледенения крыши, фасада;
система безопасности строения (защита от взлома, от атмосферных воздействий);
объем и сроки работ по этапам;
гарантии;
стоимость и порядок оплаты.

Вам надо, как минимум, получить предложения по этим пунктам, а как максимум, обсудить возможные варианты решений, понимая достоинства и недостатки каждого, и выбрать оптимальный. Задача не легкая даже для специалиста, но, если ее решить, результат окупит затраты. Прозрачное сооружение, визуально объединяющее внутреннее пространство с внешним в общий объем, наполненный солнцем, светом и теплом в любое время года, придаст вашему участку неповторимую индивидуальность. Консерваториум выразителен всегда, но гармонично вписанным в пространство он будет, если проектируется с учетом архитектурной тектоники основного здания и особенностей ландшафта. Забыл об этом- и постройка легко превращается в нелепую "бородавку" на ухоженном теле участка. Поэтому консерваториумы нередко делают в виде отдельно стоящего остекленного здания, порой с непрозрачной крышей - так легче обеспечить его стилевую согласованность с главным домом.

Ажурные сети

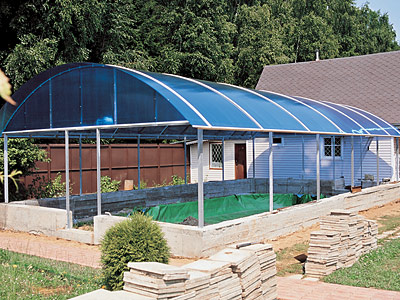

Стальной каркас консерваториума с арочной прозрачной крышей, подготовленный для установки заполнения из обрамленных стеклопакетовКонструктивно консерваториум устроен просто. На ленточном фундаменте возводится несущий каркас, который соединяется наверху со стропильной системой кровли. Далее стены и, как правило, крыши остекляются. Применяются два типа несущих конструкций: колонно-рамная и стоечно-ригельная. Первая у нас известна давно. Она предполагает, что сплошная плоскость стен заменяется на ряд опорных колонн, связанных поверху балками, несущими конструкцию крыши. Промежутки между колоннами заполняются рамами окон (глухими, распашными, откидными). Такой тип каркаса используют, во-первых, для больших бассейнов (легко обеспечивается нужная устойчивость здания и прочность остекления при значительных по площади пролетах). Во-вторых, когда этого требуют особенности стилевого решения построек, ведь колонны можно легко облицовывать любыми материалами. Стоечно-ригельные каркасы создают на основе системных профилей, то есть огромного семейства разных по назначению профилей и наборных элементов для их сопряжения между собой и с частями зданий. Эти наборы, как своеобразный конструктор, позволяют собирать прозрачные сооружения всевозможных размеров и форм. Характерный признак конструкций данного типа- снаружи невидимая за остеклением вязь несущих элементов. Здание выглядит как огромный, ограненный прозрачный кристалл. Придать ему лучшую форму- задача архитектора, а технические проблемы легко решаются с помощью системных профилей.

Профильные системы по виду основного материала делят на пять групп: алюминиевые, пластиковые, деревянные, дерево-алюминиевые и универсальные. Завершенных стальных наборов пока нет, но стальной прокат используется часто для усиления несущихся балок других систем. При этом для борьбы с коррозией стальные детали окрашивают по технологии холодного цинкования, порошковыми или эпоксидными красками или оцинковывают горячим способом.

Алюминиевые системы для консерваториумов пока применяются чаще других. Вних используются профили из дюралюминия с термовставками (из полиамида, армированного стекловолокна). Они прерывают поток тепла наружу и делают профиль "теплым". Материал хорош многим: прочен, легок, коррозионностоек, не боится морозов, негорюч, экологичен. Из него легко получаются профили сложного сечения с каналами, нужными для монтажа различных уплотнителей, фурнитуры, отвода воды и конденсата, электропроводки к обогреваемым стеклам или к приводу жалюзи. Большое достоинство систем- широкая цветовая палитра, расширяющая спектр возможных архитектурных решений здания. Есть, правда, у такого профиля скрытый порок, о котором редко кто упоминает. Распределение тепла по нему таково, что холодные участки образуются в зоне фальца стеклопакета, и, значит, там может появляться конденсат, для его испарения и отвода (особенно с внутренних поверхностей стеклопакета) в профилях надо предусмотреть каналы. Их делают не во всех системах, да и не всегда они успешно работают. Ведь обеспечить свободное течение воды сверху донизу внутри по-разному расположенных стоек и ригелей непросто. Главный недостаток материала- дороговизна. Применяются такие системы для зданий средних размеров (длина ската до 8м). На наш рынок их поставляют фирмы REYNAERS (Бельгия), SCHUCO, HUECK (Германия), ULTRAFRAME (Великобритания), FOUR SEASONS США), «АГРИСОВГАЗ», «ТАТПРОФ», КРАЗ (Россия).

Пластиковые системы созданы на основе ПВХ-профилей, усиленных внутри стальным вкладышем. Эти профили лучше удерживают тепло, чем алюминиевые, и совершенно не боятся влаги. Они более дешевы и просты в уходе. Востальном алюминиевым моделям они проигрывают. Применяются для пристроенных объектов небольших размеров, так как не отличаются повышенной жесткостью, необходимой для безопасности стеклопакетов. Поставляют системы REHAU, THYSSEN, KOMMERLING (Германия), HEYWOOD WILLIAM (Великобритания).

Деревянные системы изготавливают из клееной древесины, более прочной и атмосфероустойчивой, чем массив. Прелесть дерева для пользователя заключается в его природном происхождении и благоприятном энергетическом воздействии. Из-за малой теплопроводности на таких профилях не бывает конденсата. Для защиты от непогоды их наружную часть могут защищать алюминиевыми накладками- так получаются дерево-алюминиевые системы. Подобную продукцию предлагают BUG ALUTECHNIC (Германия), «РУС-СВИГ», «ТЕХНОКОМ» (Россия).

Универсальные системы появились недавно. Вних включены только элементы для крепления стеклопакетов на несущие конструкции. По сути, они воспроизводят в упрощенном виде верхнюю часть алюминиевой системы. Но зато позволяют герметично прикрепить стеклопакеты к основанию из любого достаточно прочного материала. Такие системы есть в арсенале фирм REHAU и RAICO THERMPLUS (Италия).

Прозрачная теплоизоляция

Остекление, пожалуй, самая проблемная часть конструкций. Оно придает строению шарм и изысканность, но требует взамен очень грамотного подхода. Его роль можно назвать противоречивой. Мы ведь хотим и слияния с природой- тогда стекло как бы излишне, и укрытия от стужи- тогда оно не только обязательно, но еще должно быть "теплым". Атакже надо, чтобы оно выдерживало тяжесть снега , но своим весом не перегружало бы опоры, воду не пропускало, а вот воздух для вентиляции- пожалуйста. Чтобы остекление удовлетворяло всем требованиям, важно правильно выбрать материал и соблюсти технологию работы с ним.

Для заполнения светопрозрачных ограждающих конструкций консерваториумов применяют, главным образом, двухкамерные стеклопакеты, реже однокамерные и монолитный поликарбонат. Для светопрозрачных крыш используют иногда сотовый поликарбонат толщиной от 8 до 16мм. При толщине 10мм он мало уступает однокамерному стеклопакету по теплозащите, но превосходит его по прочности и позволяет крышу делать цветной (6 цветов). Сегодня фирма CAODURO (Италия) предлагает уже поликарбонат с ребрами жесткости, из которого можно строить самонесущие прозрачные крыши без металлического каркаса. На них конденсат почти не образуется.

В стеклопакетах важна их формула, то есть число слоев стекла, их толщина и межслойное расстояние. Наиболее ходовое строение: 4-8-4-8-4 со стеклами марки М1 (около 550руб. за 1м²). Чтобы тепло сберегалось лучше, внутреннее стекло пакета делают с теплоотражающим покрытием (K-стекло, i-стекло), а промежуток заполняют газом аргоном. Неприятность только в том, что, чем теплее стеклопакеты, тем меньше они пропускают солнечной энергии: скажем, двухкамерный пакет толщиной 28мм- около 63%, а простое 6-миллиметровое стекло- 89%. Для крышных стеклопакетов обычно стекла ставят потолще и марки выбирают получше (например, Pilkinton), причем наружное делается закаленным, а внутреннее- из триплекса толщиной не менее 6мм: так гораздо безопаснее (но и дороже раза в два). Апакеты, расположенные у среза ската, вообще имеют порой непривычную конструкцию: наружное стекло длиннее внутреннего. Это нужно, чтобы последнее обдувалось только комнатным воздухом, иначе от перепада температур на улице и в помещении оно бы треснуло. Угол ската крыш выполняют в пределах 20-40. Выбор таков: меньше угол- больше снега и воды, но меньше света зимой, и наоборот. Размеры стеклопакетов ограничены и шагом колонн или стоек, и прочностью стекла. Обычно размер составляет около 12,5м. Но при необходимости пакеты могут сделать площадью и более 4м², но не шире чем 3,5м. Учтите, для крыши площадь пакетов не должна быть более 2м² (по нормам), то есть связь переплетов, загораживающих вид на небо,- вещь вынужденная. Интересные системы предлагает фирма FOUR SEASONS. Они построены на использовании гнутых профилей из алюминия или клееного бруса, остекленных с помощью так называемых моллированных (гнутых) стеклопакетов. При этом поверхность ската крыши плавно, без среза, переходит в плоскость стены, что улучшает обзорность и упрощает отвод дождевой воды и снега. Правда, шаг стоек приходится назначать поменьше (780 или 930мм), из-за чего проигрывает интерьер помещения. Есть четыре способа монтажа стеклопакетов. Самый известный- рамный. Он осуществляется с использованием оконных рамных конструкций. Споявлением стоечно-ригельных каркасов зданий стали применять фасадный способ остекления. Пакеты кладут на наружные плоскости стоек и ригелей через уплотнитель из EPDM и прижимают к ним алюминиевой планкой (опять-таки через уплотнители) так, что прижимные винты проходят между торцами соседних пакетов, а уплотнители и герметизирующая лента закрывают все щели. Затем планки и резинки декорируются сверху цветной накладкой из алюминия или пластика. Недостаток способа- скапливание пыли и воды на стекле вблизи кромок уплотнителя. Этой проблемы не возникает при двух новых методах остекления: структурном и планарном. Впервом пакеты крепятся к несущей опоре герметиком, им же закрывается стык между пакетами: никакие планки не нарушают геометрическую строгость единой поверхности стекла (видны лишь заполненные узкие швы, их цвет можно выбрать по желанию). Писк моды- планарный способ. Он позволяет создавать идеально ровные стеклянные поверхности с невидимым снаружи каркасом. Между собой пакеты склеиваются герметиком, а по углам через отверстия в стеклах удерживаются опорным кронштейном (спайдером), который может крепиться к любому основанию.

104 по Фаренгейту

Снабжение консерваториума теплом особых проблем не вызывает, ведь даже зимой в средних широтах через остекление солнце днем поставляет по 15-30Вт тепла на 1м² площади пола, так что недостающие до нормы колории легко обеспечиваются разными системами отопления, даже при использовании однокамерных пакетов. Проблемы с теплом лежат в совсем другой плоскости. Летом, днем, в помещении становится излишне жарко. Даже в проветриваемом пространстве температура может достигать 60 С и более. Это порождает усиленное испарение воды из бассейна, и атмосфера под крышей становится просто тропической. Потому проблема отопления неразрывно связана с вентиляцией, точнее, с устранением избыточной влажности. Ведь охлажденная стеклянная поверхность реагирует на влажность воздуха иначе, чем штукатурка или ГВЛ: влага не впитывается, а конденсируется на поверхности. При нормальных условиях (температура воздуха 20 С и влажность 60%) на простом стекле влага выступает при уличной температуре +9 С, на однокамерном стеклопакете с наполнителем из воздуха- при -16 С, а на двухкамерном остеклении с аргоном и К-стеклом- при -112 С. Если в помещении прохладнее, то конденсата будет больше, и появится он при более теплой погоде. Вот почему отопление организуют так, чтобы теплый воздух направлялся на остекление. Радиаторы, а еще лучше конвекторы, работают эффективнее, если они ниже по высоте, но больше по длине (шире воздушный поток). Если стеклопакеты поставлены «похолоднее», то отопление целесообразнее делать воздушным или комбинированным.

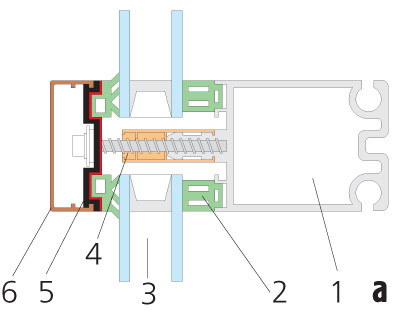

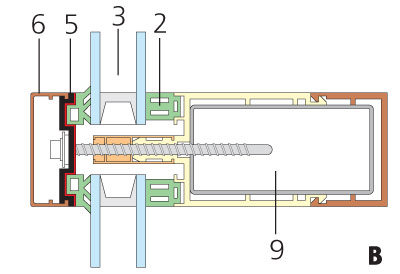

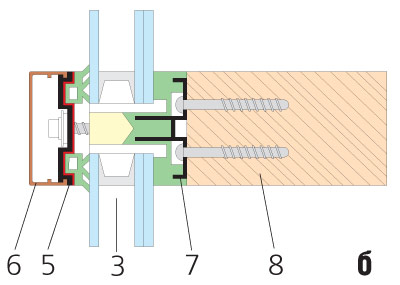

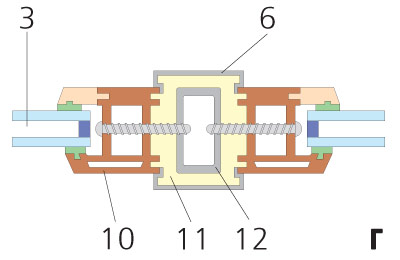

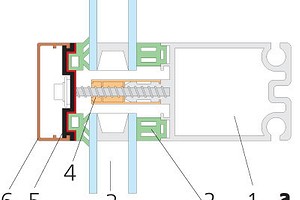

Схемы конструкций стоечных узлов каркасов из разных профильных систем- аллюминиевой (а); универсальной (б); пластиковой (в) и фирмы «ПАВИЛЬОНЫ ДЛЯ БАССЕЙНОВ» (г):

1- аллюминиевая стойка; 2- уплотнение;
3- стеклопакет; 4- термовставка;
5- прижимная планка; 6- накладка;
7- накладной профиль; 8- деревянная стойка;
9- пластиковая стойка; 10- рама; 11- пена;
12- cтальная стойка

Свежий бриз

Вентиляция объема- второй путь снижения влажности воздуха. Применяется два способа вентиляции: естественная и механическая. Иногда, как дополнительную меру, используют кондиционирование воздуха. Третий путь борьбы с избыточной влажностью- применение осушителей.

Естественная вентиляция. Реализуется путем проветривания через открытые створки окон и дверей. Их площадь должна составлять от 20 до 40% общей площади остекления строения. Это самый дешевый, но не очень эффективный способ подачи свежего воздуха. Дело в том, что хороший воздухообмен (тяга) имеет место, когда приточный воздух примерно на 5 С холоднее удаляемого. Летом данное условие выполняется не всегда. Применение люков в крыше часть специалистов не одобряют. Проблем с их герметизацией, открыванием, а также очисткой от снега много, а отдача получается не всегда.

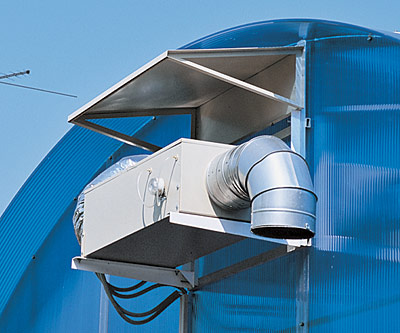

Механическая вентиляция. Позволяет свободно регулировать интенсивность вытяжки по своему желанию и вне зависимости от состояния атмосферы. Процесс легко автоматизируется по показаниям гидростата и термостата, например, с помощью системы VentoControl от SCHUCO. Кнедостаткам механической вентиляции можно отнести возникновение шума в воздуховодах, ухудшение внешнего вида помещения, расход электроэнергии и необходимость обслуживания оборудования. Подробнее о схемах и технике для вентиляции и осушения воздуха в бассейне можно прочитать в статье «Сухой закон» в этом же выпуске.

Полуденная тень

FOUR SEASONS
Конструкция пристроенного к основному зданию помещения для бассейна, созданная с помощью системы профилей из клееного бруса и моллированных стеклопакетовЗатенение остекленных поверхностей консерваториума является действенным средством борьбы с перегревом воздуха внутри помещения. Оно не заменяет вентиляцию, поскольку последняя поставляет свежий воздух, а служит дополнением к ней, позволяя снизить ее производительность и стоимость. Есть два способа затенения: внешнее и внутреннее. Первый гораздо эффективнее: при нем внутрь помещения проникает не более трети солнечной энергии, а при внутреннем- раза в два больше. Внешнее затенение обычно используют на крышах, и летом оно приносит максимальную пользу. Для этого применяют маркизы, жалюзи и рольставни, в том числе и из светопрозрачного поликарбоната. Внутреннее затемнение устанавливают чаще на вертикальных плоскостях фасада, где зимой, при низком солнцестоянии, оно работает не хуже наружного, но дополнительно служит неплохим способом декорирования интерьера и защитой от посторонних взглядов. Здесь применяют различные шторы-плиссе и жалюзи. Главный недостаток наружных средств в том, что они изменяют исходный экстерьер стеклянного сооружения. Правда, при умелом подходе их можно включить в архитектурное оформление фасада. Систему затемнения обычно оснащают устройством автоматического управления, реагирующим на климатические параметры (ветер, дождь, температура внутри помещения идр.). На рынок системы затемнения поставляют ARTES, MARKILUX, MHZ, WARENA (Германия), STOBAG (Швейцария).

Как видим, строительство стеклянных купальных залов требует специфических знаний и навыков и может быть доверено только профессионалам. Кстати, в начале лета за такую постройку запрашивали и по 48 тыс. руб. за 1м² площади пола ("бюджетный" вариант), и по 15 тыс. руб. за 1м² остекления (обычный вариант).

Редакция благодарит компании «ПАВИЛЬОНЫ ДЛЯ БАССЕЙНОВ», «ЕВРОТЕХНИКА», «ЭРСТРОЙ», «АКВАМАСТЕР», «АЛБИТЕК», «ПРОФCТАНДАРТ» и FOUR SEASONS за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№5

Фото

Дмитрий Минкин

Материал подготовил

Виктор Полухин
