Секрет норвежской чаши

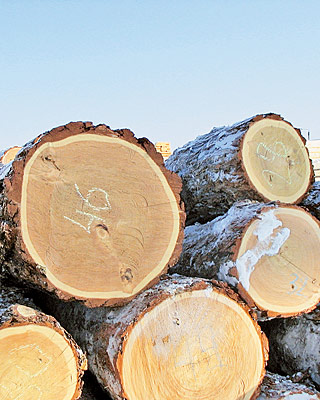

Лес зимней заготовки Рубка бревен первого венца в заводских условиях Разметка бревна под последующую обработку Норвежская чаша Инструмент для разметки: черта, уровень Начало черновой рубки в заводских условиях на специально подготовленной ровной площадке Срубленные на заводе стены первого этажа Изготовление перекрытий в заводских условиях Утепление переруба эркера Начало сборки. Первый венец, утепление углового соединения Обработка бревен биозащитным составом (при любой температуре воздуха) Выпиливание закладной доски под бревно первого венца для эркера Цоколь, выложенный из рядового кирпича, и первый венец. Рядом- дренажный колодец, с помощью которого осуществляется отвод грунтовых вод Подъем бревна на стену краном. Масса бревна- до 200 и более кг. Работа ведется с лесов Гидроизоляция и закладные доски между цоколем и первым венцом. Слой гидроизоляции необходим для защиты бревен от влаги, закладные доски позволяют выровнять положение бревен первого венца относительно фундамента Поддерживающие перекрытия домкраты в цокольном этаже Сверление буром по дереву отверстий в торцах столбов под закладные регулировочные винты Регулировочные узлы столбов балкона и веранды Сборка стен второго этажа и балконов с применением крана. Работы выполняют трое монтажников Дверные и оконные проемы Паз под скользящие закладные детали дверных и оконных коробок. Впаз закладывают бруски, которые привинчивают к коробкам дверей и окон; при усадке бревен брусья свободно движутся в пазах Ограждение балкона Установка стропил. Работа выполняется вручную, без крана Коробка дома в сборе Черновая подшивка потолков Укладка натуральной черепицы Размещение черепицы на обрешетке перед укладкой в количестве, необходимом для покрытия всего ската Черновые полы второго этажа. Впространство между балками перекрытий укладывают слой пароизоляции и утеплитель. Сверху настилают дощатые полы Прокладка кабеля Внутренняя отделка стен и потолков с последующим покрытием лаком на восковой основе Установка мансардных окон Прокладка труб системы автономного пожаротушения. Эту систему устанавливают редко по причине высокой стоимости

Наряду с массовым строительством зданий из деревянных деталей промышленного производства в России продолжают возводить элитарные дома, срубленные из бревен вручную. Состоятельные россияне все чаще строят жилища из так называемого лафета

Ручная работа

Бревенчатые дома рубят по-разному. Бревно может быть как круглым, так и с протесом (кантом)- с одной или с двух сторон. Всвою очередь, протес бывает плоским и овальным. Врусской традиции принято делать плоский протес бревна с внутренней стороны стены. Скандинавы же- норвежцы, шведы- придают бревну форму вытянутого по всей его длине эллипса или прямоугольника с огранкой. Бревно, имеющее такое сечение, норвежцы называют laft. Отсюда появился не вполне удачный, на наш взгляд, но закрепившийся в русском языке строительный термин- лафет (лафит). Протес помогает украсить стены жилища в процессе последующей отделки, сделать фактуру бревенчатых поверхностей одним из выразительных элементов интерьера, увеличить внутренний объем помещений. Спомощью протеса строже выдерживаются линейные размеры стены. Эллиптический лафет изготавливают из предварительно окоренных бревен только вручную и в заключительной стадии выстругивают электрорубанками. Двусторонний плоский протес сегодня выполняют промышленным способом, на пилораме. Там же бревно подвергают машинной огранке, после чего остругивают.

Содной стороны, лафет сохраняет свойства цельного бревна (заболонь удаляется лишь частично), с другой- приобретает некоторые свойства пиленого бруса (калиброванные размеры по толщине, отсутствие лубяного слоя). Принципиальное отличие лафета от оцилиндрованного бревна и бруса- в индивидуальной подгонке каждого бревна по месту в стене. Двух одинаковых лафетных бревен не бывает. Венцы уплотняют льноджутовым утеплителем или мхом, соединяют между собой по вертикали нагелями (деревянными брусками квадратного или шестигранного сечения) для исключения сдвига бревен или коробления перпендикулярно к плоскости стены, вследствие чего образуется достаточно жесткая конструкция. Если работу выполняют настоящие мастера, такое соединение бревен изъянов не имеет и отличается исключительной надежностью.

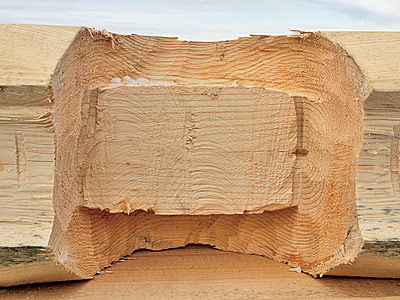

Прочность конструкции построенного из лафета здания в значительной мере обеспечивают особые соединения в перерубах- так называемые норвежские чаши. Это разновидность соединения бревен "в обло", то есть с остатком, когда концы сруба выступают за пределы стен. Вотличие от принятых в русском деревянном домостроении круглых чаш, норвежские имеют клиновидный шип на одном бревне, который входит в паз той же конфигурации на другом. Будучи уплотнены листовым льноджутовым утеплителем, такие чаши обеспечивают соединению большую надежность и делают его непродуваемым. Клиновидное соединение прочно фиксирует бревно в стене.

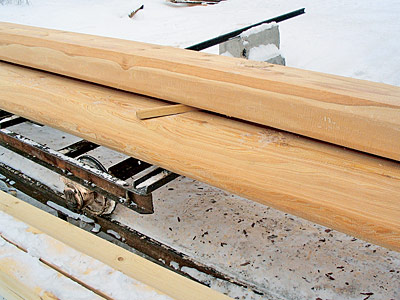

Обработка бревна на пилорамеВажный нюанс данной технологии- наличие затесов (наклонных фасок) в угловых соединениях, сделанных таким образом, что даже при усыхании бревна появляющиеся между чашами щели вновь закрываются под весом сруба. Одним из наиболее сложных в исполнении является соединение бревен "в обло" под углом, отличным от 90. Оно имеет место при рубке шестиугольных конструкций, эркеров, во внутренней архитектуре дома. Трудность изготовления косой чаши обусловлена формой выбираемой части бревна и его волокнистой структурой. При данном виде рубки углы дома хорошо защищены от дождя выступами бревен, они не промерзают. Рубка выполняется только чашей вниз, в этом случае места соединения менее подвержены воздействию дождя и снега.

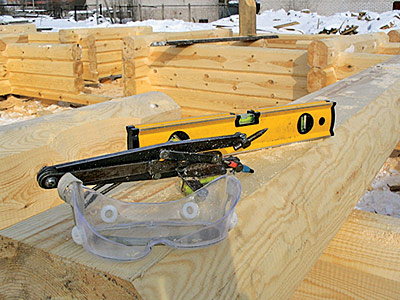

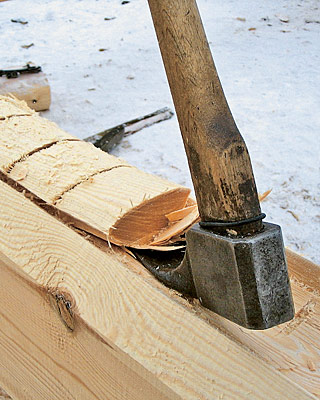

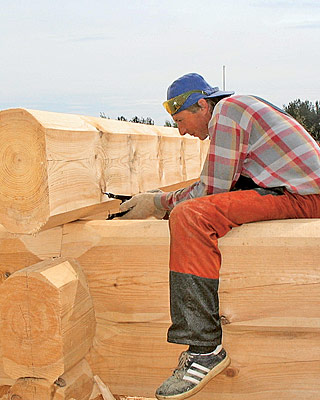

Выборка древесины из паза тесломОбработка лафета перед кладкой наружных стен предполагает выполнение трех основных операций: рубки чаш, рубки пазов и сверления в бревнах отверстий под нагели. Разметку чаш осуществляют в два этапа: начерно и начисто. Специальным инструментом (чертой с двумя гидроуровнями) на бревне прочерчивают линии, повторяющие профиль нижнего поперечного бревна. По ним бензопилой выпиливают так называемую черновую чашу. После "примерки" и чистовой разметки чашу точно подгоняют топором к нижнему бревну. Для сопряжения бревен по длине в них снизу вырубают паз, соответствующий форме верхней части предыдущего бревна. По предварительно сделанной разметке бензопилой выполняют два продольных пропила и несколько поперечных, после чего паз аккуратно выбирают прямым или обратным топором (теслом). Отверстия под нагели сверлят буром по дереву диаметром 30мм. Каждое бревно соединяют с предыдущим по углам дома и в стене- с шагом 1,5-2м. Нагели забивают в шахматном порядке; они входят в тело лежащего ниже бревна на 12-15см.

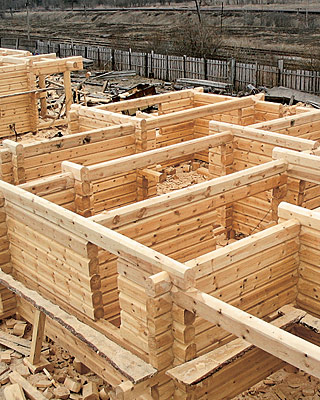

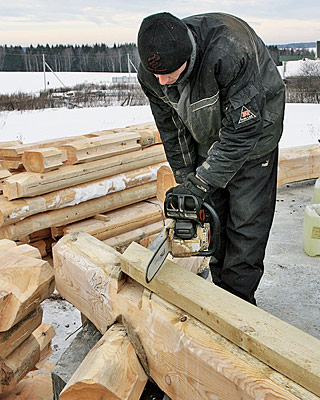

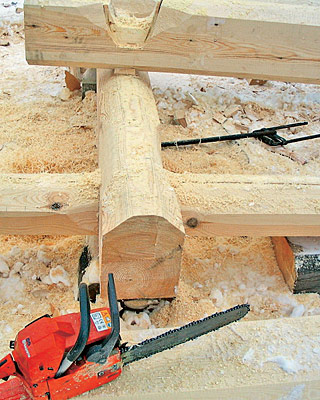

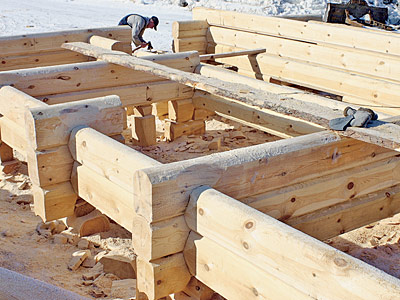

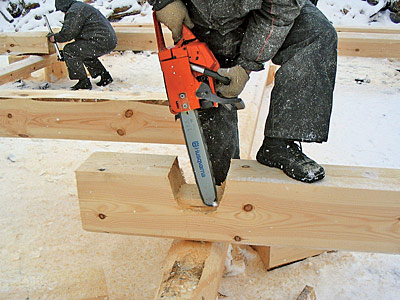

Резка элементов чаши бензопилойПринципиальным отличием рубленых домов от тех, которые возводят из деталей заводского производства (калиброванных бревен, брусьев, панелей), является то, что первые проходят сборку дважды. Один раз, когда согласно проекту на заводской площадке из бревен, балок, брусьев рубят и предварительно, без утеплителя и нагелей, складывают коробку здания, другой- когда из готового комплекта элементов собирают дом на участке заказчика.

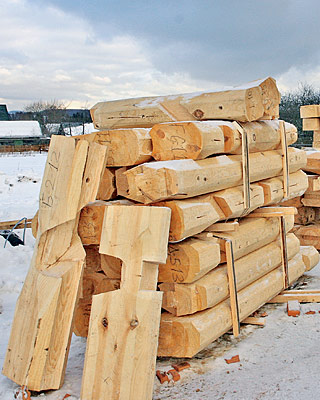

Сроки рубки зависят от объемов работ. Так, дом общей площадью 150м² рубят в среднем 1,5месяца. Сборка строения на фундаменте занимает не более двух недель. Когда сруб готов, каждую его деталь маркируют в соответствии со сборочными чертежами. После маркировки при помощи крана сруб разбирают и упаковывают элементы для транспортировки.

Строительство рубленого лафетного дома обходится заказчику дороже, нежели возведение постройки из пиленого бруса и калиброванного бревна (однако дешевле, чем из клееного бруса). Важно учесть и то, что лафет из бревен малого диаметра не пилят и не рубят. Высота качественного лафетного бревна составляет от 28 до 40см, его толщина у разных производителей варьируется от 18 до 22см. Из этого следует, что ошкуренное бревно стандартной длины (6м) для изготовления лафета должно иметь в верхнем срезе диаметр не менее 35см. Валку соснового леса для лафетных домов осуществляют преимущественно в зимний период, когда дерево временно приостанавливает рост и влажность его минимальна (30%). Бревна с различного рода пороками (сучковатые, трещиноватые, кривые, пораженные жуком-древоточцем, гнилью, грибком) отбраковывают на этапе их обработки на пилораме. Заготовленный таким образом лес большого диаметра и отменного качества дешевым быть не может.

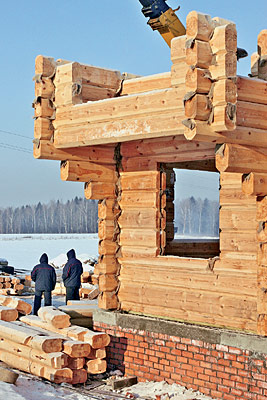

Лафет на стройплощадкеИмеется и еще одно обстоятельство, которое определяет высокую стоимость рубленого лафетного дома. Стены его ничем не декорируются (именно в этом их прелесть!) и, стало быть, нуждаются в качественной отделке. Потому существенная часть расходов в процессе строительства приходится на тщательную шлифовку бревен снаружи и изнутри, глубокую пропитку антисептическими составами и покрытие красками. Используются лессирующие антисептики типа "Эскаро", "Текнос" (Финляндия), алкидные краски фирмы "ЕВРОСТИЛЬ" (Россия) и других известных производителей. Каждый правильно изготовленный и соответствующим образом отделанный дом из лафета является и маленьким шедевром деревянного зодчества, и объектом большой материальной ценности. Цена 1м² лафетного здания (без учета стоимости фундамента и инженерного оборудования) на российском рынке составляет от $180 до $240 и зависит от сложности проекта и диаметра бревен. Строительство таких домов "под ключ" обходится в сумму от $480 до $800 за 1м², в зависимости от технического оснащения, вида отделки пола и потолков, материала кровли и типа фундамента. Применение древесины кедра или лиственницы существенно увеличит стоимость сруба (на 150-200 $/м2). Влюбой комплектации качество самого сруба остается неизменно высоким.

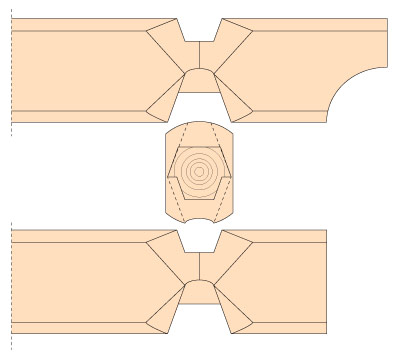

Схема соединения бревен «норвежская чаша»

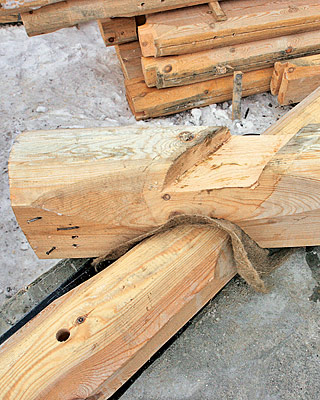

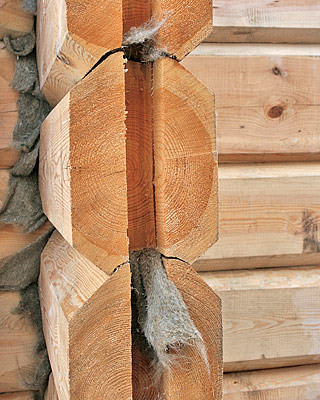

Вырубаемый топором клиновидный замок «норвежской чаши» подобен седлу. Потайной шип верхнего бревна входит в потайной паз нижнего. Угловое соединение самозаклинивается под собственным весом и не дает бревну провернуться. Чем больше усушка и усадка сруба, тем плотнее замок

Венец за венцом

Началу строительства, как водится, предшествуют проектные работы. Архитектор проектирует лафетный дом с помощью компьютерной программы, делает его объемный макет; инженер-технолог производит расчеты нагрузок и конструктивных узлов. Отдельно разрабатывается схема инженерных коммуникаций.

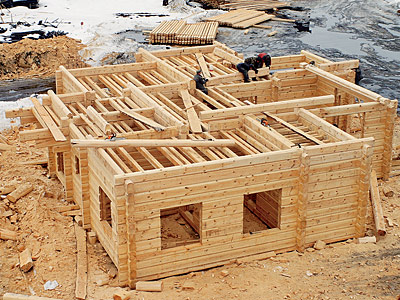

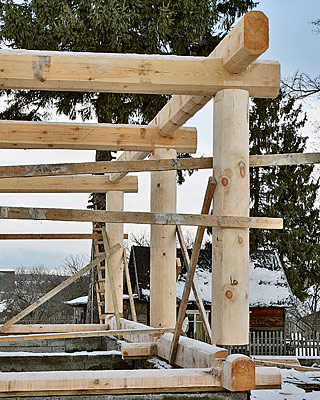

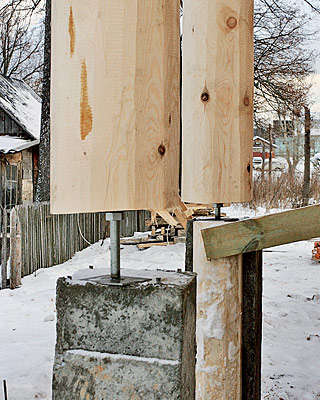

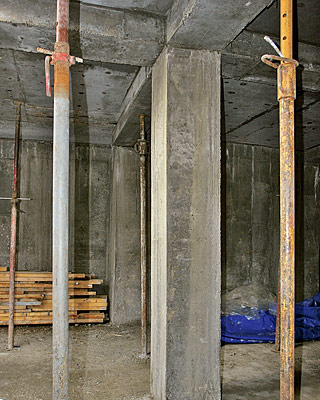

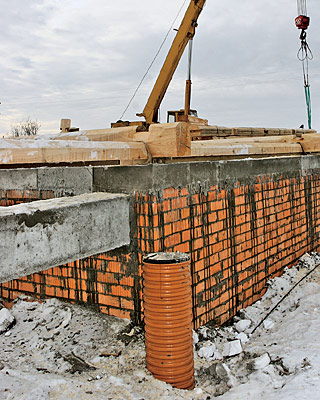

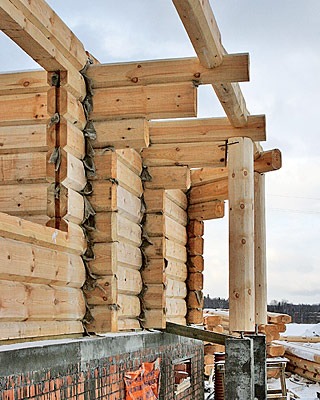

Несущая конструкция верандыФундаменты под лафетные дома закладывают в зависимости от результатов проведенных геологических изысканий. Это может быть сравнительно недорогой "ростверк" на столбах, основание которых находится ниже глубины промерзания грунта, монолитная железобетонная плита или полноценный цокольный этаж из железобетона с системой дренажа. Фундаменты изготавливают в любое время года. Однако заливку бетона производят при температуре не ниже -10 С, с противоморозными присадками и с предусмотренным подогревом. Всущности, фундаменты под лафетные постройки такие же, как и в любом деревянном, панельном и даже каменном доме.

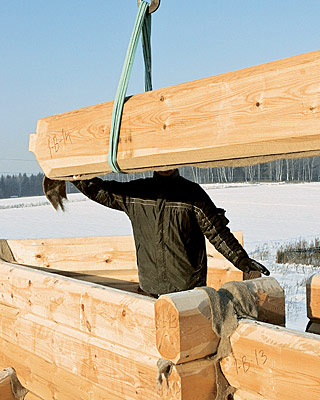

Возведение сруба начинают с установки на фундамент обработанных антисептиком закладных 60-миллиметровых досок. Последующий монтаж бревенчатых стен и перекрытий выполняют с использованием автокрана. Укладываемый на закладные доски первый венец (связанные между собой по периметру фундамента бревна) имеет снизу горизонтальный протес. Первый венец- это привязка сруба к форме фундамента. Вдальнейшем положение бревен по горизонтали выверяют с помощью уровня и регулируют путем дополнительного протеса пазов. Одновременно с закладкой первого венца к бревнам без врезки пристыковывают балки пола, представляющие собой брус сечением 200100мм или большим, в зависимости от размера сруба. При устройстве межэтажных перекрытий балки врезают в стены.

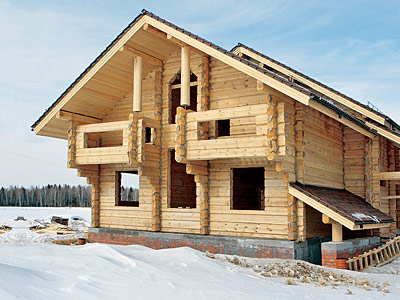

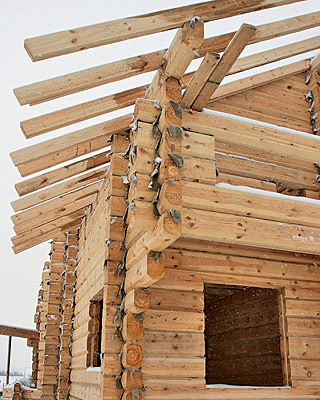

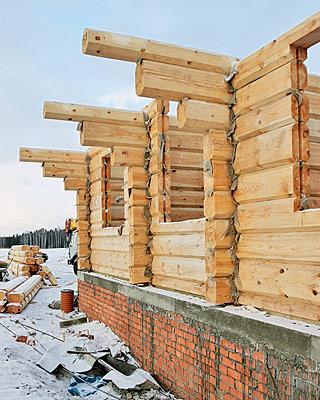

Консоль перекрытия балкона обеспечивает вынос конструкции за пределы стены, является архитектурным украшением фасадаКогда стены достигают высоты 1,5м от земли, плотники сооружают деревянные строительные леса. Установка лесов- обязательное условие изготовления и сборки сруба. При этом учитывается не столько удобство работы мастеров, сколько необходимость соблюдать технику безопасности. Леса сколачивают из досок 20050мм, расстояние между стойками составляет не более 1,5м.

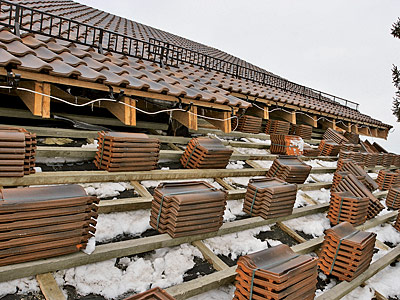

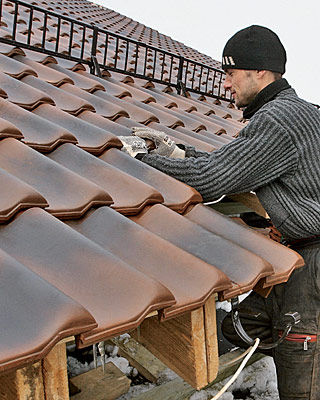

Фронтоны и внутренние стены делают из лафета тех же размеров, что и наружные стены. Устроенный таким образом сруб позволяет создать очень прочную слеговую конструкцию крыши, способную выдерживать любую нагрузку: от легкого гонта до внушительной по весу натуральной черепицы или сланца, плюс рассчитываемый проектировщиками максимальный снежный покров. Технология укладки натуральной черепицы, которую, как правило, выбирают заказчики, ничем не отличается от применяемой на любых других зданиях. Всостав кровельного "пирога" входит 20-сантиметровый слой минераловатной изоляции типа ROCKWOOL, защищенный пароизоляционной мембраной с внутренней стороны и влагозащитной паропроницаемой мембраной снаружи. Благодаря "коню" и "слегам" (мощной коньковой балке и продольным балкам, являющимся несущей частью стропильной системы норвежского дома) конструкция крыши имеет характерный "скандинавский" вид: прямые скаты без люкарн и другого архитектурного декора снаружи и высокие потолки, повторяющие конфигурацию кровли, изнутри здания. "Коня" и "слеги" изготавливают из лафета или, по желанию заказчика, из оструганного вручную бревна диаметром не менее 320мм. Будучи частью потолка, они также становятся и украшением интерьера.

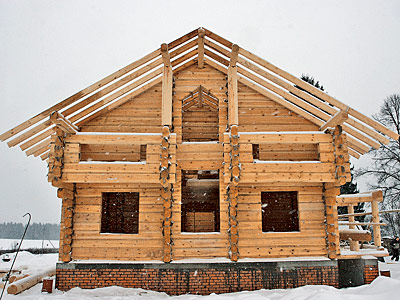

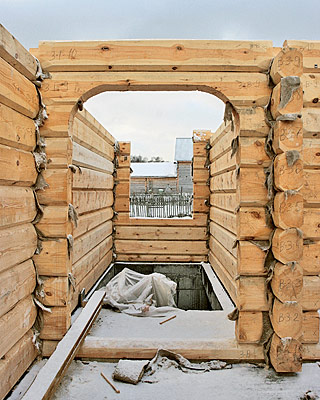

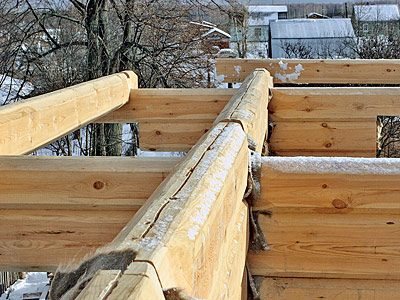

Внутренняя арка и проем окнаИзготовление рубленых фронтонов аналогично рубке стен. Во фронтоны врезают концы "слег" и конькового бруса крыши. При этом опорные чаши вырубают только в бревнах фронтонов, поскольку и "слеги" и "конь" предназначены для несения кровельных нагрузок и не могут быть ослаблены рубкой. Взавершение фронтоны подвергают наклонной опиловке торцов бревен под углом, соответствующим уклону кровли. Наличие полноценных лафетных внутренних стен дает также возможность экономно отапливать здание: поддерживать комфортную температуру в тех помещениях, где люди проводят большую часть времени (в спальнях, на кухне, в столовой), и снижать ее в других зонах дома, избегая тем самым потерь тепла.

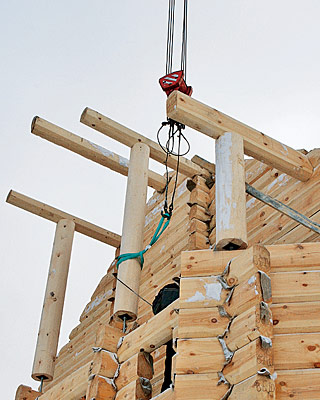

Установка столбов балкона с помощью кранаВпроцессе строительства оформляют проемы для окон и дверей. Сразу после сборки сруба бревна в проемах дополнительно торцуют. Вторцах пропиливают вертикальные пазы для скользящих черепных брусков, к которым крепят оконные и дверные коробки. Бревна по краям проемов могут быть украшены снаружи и изнутри полукруглой выемкой (срезом), ее выполняют путем параллельной насечки дисковой электропилой, выборки древесины топором и последующей шлифовки.

На протяжении первых 8-10месяцев после сборки сруба и устройства кровли постройка дает основную усадку (5% от высоты сруба), чему ничто не должно мешать. После запуска системы отопления в течение 5-6месяцев происходит окончательная усадка здания. При этом линейные размеры дома из лафета изменяются меньше, чем у домов из цельного бруса или калиброванного бревна. Однако при высоте сруба около 7м общая усадка может составить от 250 до 350мм. Потому все вертикальные элементы бревенчатых сооружений (опорные колонны внутри здания, на верандах, балконах) снабжают компенсаторами усадки. Они представляют собой винты, подпирающие бревно снизу или упирающиеся в конструкцию сверху. Сих помощью производят регулировку относительной высоты конструкций и выдерживают правильную геометрию дома.

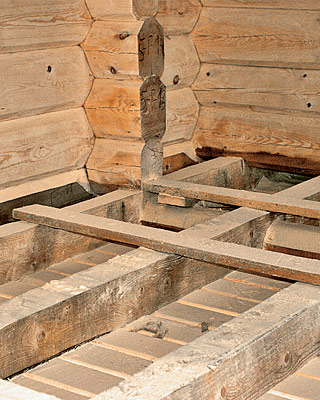

Монтаж перекрытий первого этажаВтечение первого года эксплуатации в процессе естественного высыхания лафет начинает растрескиваться. Основная трещина, как правило, появляется в месте нарушения годовых колец. Вбольшинстве случаев она является продолжением продольного пропила, который делают заранее при выборке пазов, и возникает не на лицевой стороне лафета. По мере дальнейшего усыхания бревна мелкие трещины стягиваются, и его поверхность становится более ровной. Отдельные трещины лишь незначительно снижают сопротивление стены теплопередаче и в заделке какими-либо герметиками не нуждаются. Усыхание бревен изнутри и снаружи постройки происходит неравномерно, что обусловлено воздействием прямых солнечных лучей на внешние стены. Поэтому для организации полноценной вентиляции и соответственно равномерного усыхания бревен необходимо обеспечить доступ уличного воздуха в сруб. Другими словами, ставить окна желательно на последнем этапе сдачи дома.

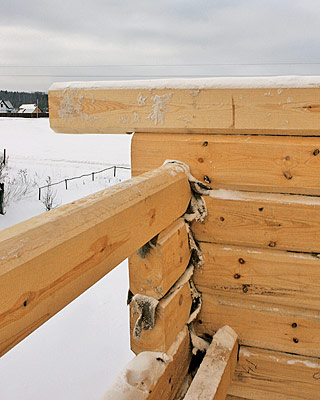

После того как в сруб уложен последний венец, производят торцовку углов- прямую или наклонную опиловку выступающих концов бревен. Всоответствии с замыслом автора проекта они могут быть украшены архитектурными срезами. Выполнение таких срезов производят аналогично изготовлению чаш. Подобным образом оформляют рубленые ограждения террас, балконов, арочные консоли внутри дома.

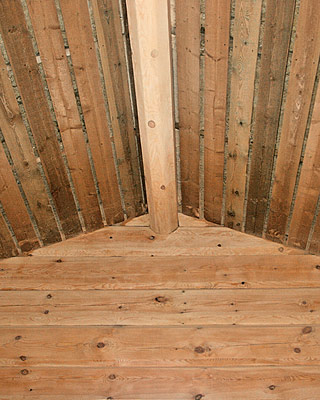

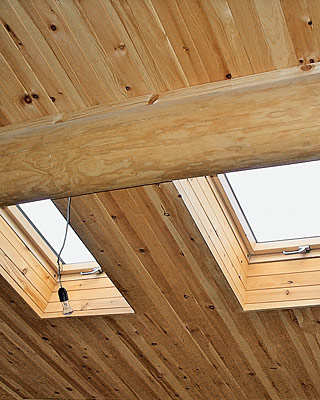

По завершении шлифовки стен к прибитым по бокам слег черепным брускам подшивают черновые потолки, которые затем декорируют снаружи кедровой доской-вагонкой. Вполость межэтажного перекрытия помещают слой пароизоляции и минераловатный утеплитель. Затем настилают черновые (с утеплителем), а по ним- чистовые полы (обычно дощатые или паркетные). Так же, как и стены, их впоследствии шлифуют и покрывают лаком. Впроемы устанавливают коробки окон и дверей, навешивают дверные полотна, ведут работы по прокладке инженерных коммуникаций.

Особым образом обустраивают санузлы и помещение кухни. Облицовку стен кафельной плиткой выполняют по гипсокартонным панелям, прикрепленным подвижными кронштейнами к металлическим направляющим. При усадке дома панели не испытывают деформирующих нагрузок, и плитка не растрескивается. Напольную плитку укладывают на армированную кладочной сеткой стяжку, залитую поверх гидроизолированного дощатого пола.

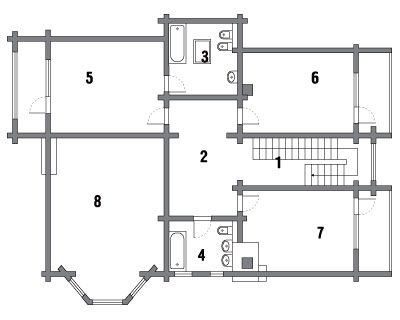

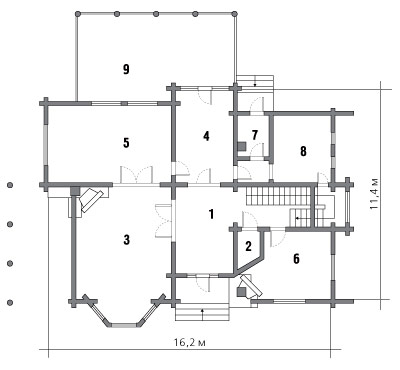

План первого этажа План второго этажа

Экспликация

Первый этаж
1.Холл 2.Санузел 3.Гостиная 4.Кухня 5.Столовая 6.Кабинет 7.Котельная 8.Кладовая 9.Терраса

Второй этаж
1.Лестница 2.Холл 3,4Ванная 5-7.Спальни 8.Второй свет гостиной

Технические данные
Общая площадь дома.......................358м²
Площадь первого этажа...................212,4м²
Площадь второго этажа....................145,6м²

Отделка дома

После заведения дома под конек стеновые поверхности- внутренние и наружные- подвергают шлифовке ленточными и торцовыми шлифмашинами. Операция эта очень трудоемкая; пыль в помещениях необходимо систематически собирать мощным строительным пылесосом, в том числе из соображений пожарной безопасности. Пыль удаляют до начала всех прочих внутренних работ. Предела качеству обработки стен не существует. Некоторые состоятельные заказчики требуют, чтобы шлифовка лафета и нанесение лаковых покрытий были сопоставимы с процессом отделки мебели.

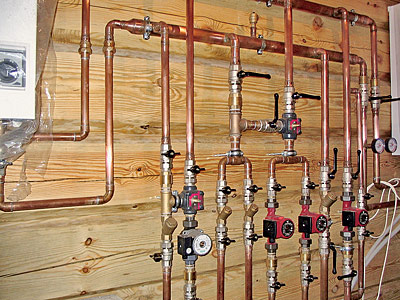

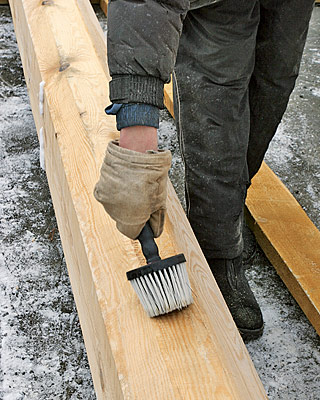

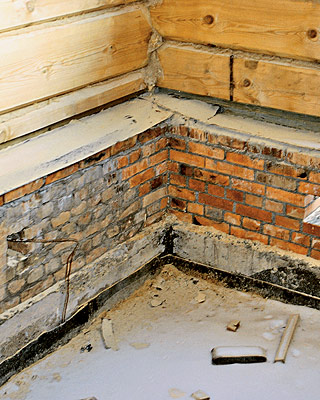

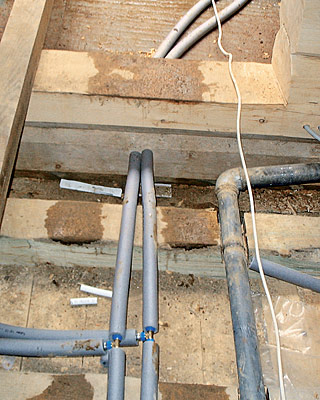

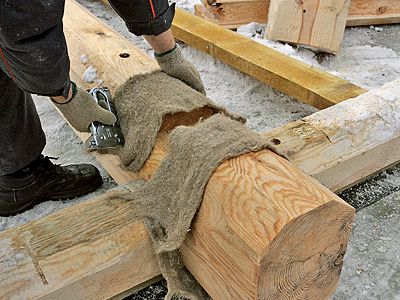

Обвязка котла медными трубами, монтаж приборов контроля и учета воды и теплаВходе сборки дома, перед тем, как закрепить степлером в пазах бревен ленточный льноджутовый утеплитель, мастера промазывают пазы антисептическим составом. Вдальнейшем, после завершения шлифовки стен, этим составом обрабатывают все доступные поверхности. Торцы бревен, чаши, пропилы, штрабы и места протески пропитывают наиболее тщательно, поскольку закрытая волокнистая структура древесины там нарушена. При помощи колерованного антисептика бревнам сразу придают согласованный с заказчиком цветовой оттенок. Для получения блестящих поверхностей и дополнительной защиты стены снаружи покрывают лаком на основе льняного масла, изнутри- лаком, включающим в свой состав пчелиный воск. Особого внимания требует определение влажности дерева перед его покраской, так как нанесение большинства лаков и красок, особенно с содержанием воска, возможно, если ее уровень не превышает 10-12%. Если влажность выше, то восковое покрытие будет препятствовать окончательному высыханию древесины, что может вызвать скопление влаги между красочным слоем и поверхностью дерева и, как следствие, изменить его цвет и фактуру.

Инженерные решения: простота и надежность

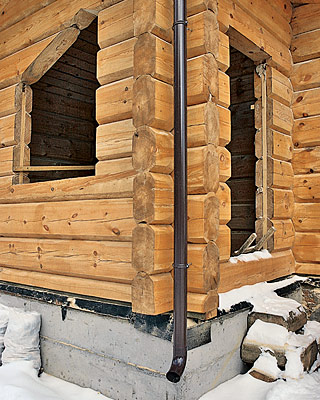

Установка водосливных трубПравила и приемы обустройства инженерных коммуникаций в домах из лафета немногим отличаются от тех, что имеют место в постройках из клееного бруса и оцилиндрованных бревен. Силовые провода и кабели прокладывают в металлических трубах, металлорукавах, слаботочные провода- в пластмассовых трубах. Для того чтобы электрические коммуникации были доступны для обслуживания и замены, вертикальную разводку проводов к розеткам и электроприборам выполняют в штрабах за закладными брусками дверей, горизонтальную- за напольными плинтусами. Чтобы скрыть под плинтусом достаточно толстую трубу, бревно штрабят на уровне пола на глубину 3-5см. Монтажные коробки розеток врезают в массив бревна, подводку к ним проводов осуществляют через вертикально высверленные в бревнах отверстия. Разводку проводов к потолочным светильникам делают в межэтажном перекрытии, к настенным- по горизонтальным каналам, вырезанным в бревнах со стороны паза. Вприхожей или в отдельном помещении (если это предусмотрено проектом) на стене монтируют щит вводно-распределительного устройства с защитными автоматами, УЗО, таймерами и управляющей интеллектуальной автоматикой. Стояки систем водопровода и отопления скрывают в вертикальном деревянном коробе, проходящем через санузлы первого и второго этажей. Подводку труб к отопительным приборам выполняют в перекрытии. Обогреватели- как правило, стальные панельные радиаторы и конвекторы, оснащенные термостатическими регулировочными вентилями,- навешивают на прибитые к бревенчатым стенам монтажные кронштейны.

Укрупненный расчет стоимости строительства дома общей площадью 358м²

• Источник: Журнал «Идеи вашего дома»№4

Материал подготовил

Петр Николаев
