Многоликий истопник

Обогрев помещения загородного дома или коттеджа является сложной задачей. Решить ее можно поразному. Втом числе с помощью котла, работающего на электричестве или твердом топливе

Выбирая котел для обогрева коттеджа или загородного дома, прежде всего следует проанализировать доступность того или иного вида топлива, его цену и бесперебойность поставки. Затем надо оценить стоимость установки и эксплуатации котельного оборудования, а также организации склада для топлива. Приблизительно определить требуемую мощность котла, необходимую в условиях средней полосы России, можно просто: на каждые 10м² площади отапливаемого утепленного помещения (при высоте потолка 2,5- 3м) нужен 1кВт мощности котла. Конечно, это условные данные. Большую роль играют еще и индивидуальные особенности здания (теплопроводность ограждающих стен, окон, дверей, пола и потолка). Для обогрева индивидуального дома обычно используют котлы мощностью от 5- 6 до30- 40кВт. Когда нет возможности отапливать помещения с помощью природного газа, устанавливают котел с наиболее доступным источником энергии. Для условий средней и северной полосы экономически оправданной является система с двумя котлами: один работает на электричестве, а другой- на твердом топливе. Причем один из них играет роль резервного или дополнительного источника тепла, подключаемого к основному (небольшой мощности) в пик холодов.

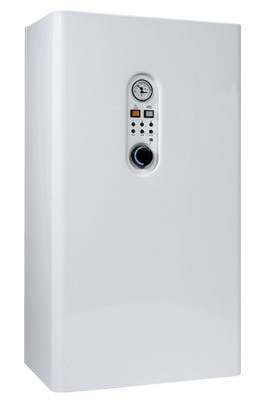

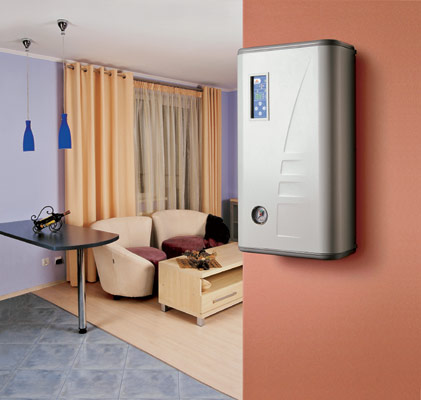

Электрические котлы

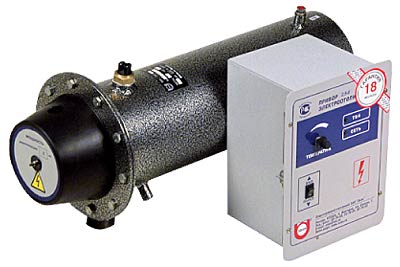

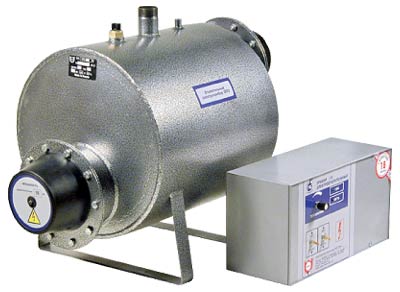

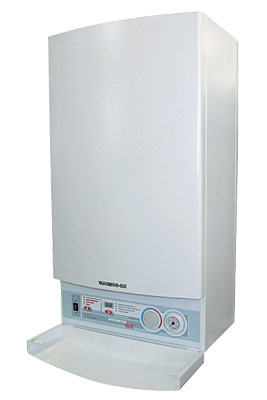

ТЭНовые котлы. Самые распространенные электрокотлы на российском рынке для обогрева индивидуальных домов- ТЭНовые жидкостные, состоящие из бака с ТЭНами, блоков управления и регулирования. Жидкость в системе отопления может циркулировать либо естественно (за счет сил гравитации), либо принудительно, при помощи насоса. Она нагревается до температуры +80-95С. Бак обычно изготовляется из нержавеющей стали и имеет форму цилиндра. Чугун для таких целей не применяют, так как это привело бы к значительному увеличению веса оборудования.

Выделяют одноконтурные и двухконтурные модели. Одноконтурный котел имеет одну трубную систему с теплоносителем и служит только для обогрева. Двухконтурным котлом обычно называют такой теплогенератор, в корпусе которого два теплообменника: один обеспечивает отопление, а другой- горячее водоснабжение. При необходимости к одноконтурному котлу можно подключить отдельный водонагреватель со змеевиком для обеспечения горячего водоснабжения.

Для питания электрокотлов, как правило, нужна отдельная проводка с заземлением. При установке приборов руководствуются документом Главгосэнергонадзора N42-6/8-ЭТ от21марта 1994г. «Инструкция по электроснабжению индивидуальных жилых домов и других частных сооружений».

Котлы на 10-12кВт бывают однофазные и трехфазные, питающиеся от сети с напряжением 220 и 380В соответственно. Устройства большей мощности- только трехфазные. Преимущественно в электрокотлах мощностью свыше 8кВт предусмотрена ее ступенчатая регулировка, что позволяет не использовать прибор на полную мощность, когда в этом нет необходимости и, следовательно, экономить электроэнергию. Регулировка мощности котла может осуществляться как в ручном, так и в автоматическом режиме. Ряд компаний, например "ЭВАН" (Россия), KOSPEL (Польша), закладывают в конструкцию некоторых своих моделей возможность плавного регулирования температуры теплоносителя в пределах каждой ступени мощности. Как правило, котлы оснащают термостатами, манометрами и термометрами. Многие производители снабжают устройства защитной автоматикой. Так, в котлах STIEBEL ELTRON, KOSPEL имеются встроенный ограничитель температуры и автоматы защиты от перегрузки. Управляют работой котла как вручную, так и с помощью автоматического регулирования температуры теплоносителя или воздуха в помещении. Выпускаются приборы в настенном и напольном вариантах.

На российском рынке широко представлены электрокотлы как импортных, так и отечественных производителей. Среди них компании STIEBEL ELTRON, WESPE HEIZUNG (Германия), CTC (Швеция), DAKON, PROTHERM (Чехия), ELBEVA (Словакия), "ЭВАН", "ЭЛЕРИУМ", "САТУРН", "ГАЛАН" (Россия). Стоимость зарубежных изделий в зависимости от мощности варьируется от 15300 до 56000руб, отечественные аналоги можно приобрести по цене 5600-43795руб.

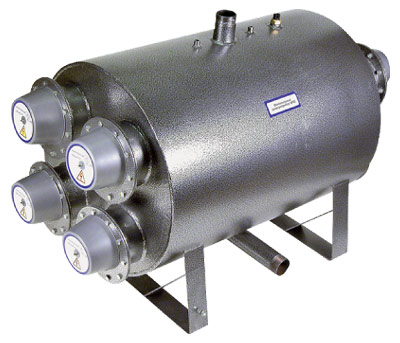

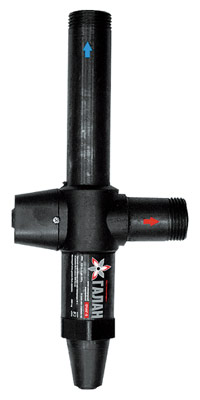

Электродные котлы. Существует еще одна разновидность электрокотлов- электродные. Они пока не получили большого распространения из-за того, что требования к используемому в них теплоносителю очень жесткие: он должен обладать строго определенной токопроводностью и в то же время сопротивлением, так как его нагрев происходит с помощью двух электродов, впаянных в котел. Вкачестве теплоносителя в таких устройствах используют либо специальные жидкости, либо дистиллированную воду, подсаливая ее до необходимой концентрации. Электродные приборы мощностью от2 до30кВт выпускает, например, российская компания "ГАЛАН" (серии "Очаг", "Гейзер", "Вулкан"). Котел представляет собой металлический цилиндр диаметром 40-100мм и длиной 310-350мм, который включается в замкнутый контур сети отопления. Несмотря на свои компактные размеры, приборы способны отапливать помещения объемом от120 до850м³. При разогреве теплоносителя давление в теплосети повышается до 2атм, и теплоноситель начинает циркулировать. Для более быстрого его разогрева в обвязку котельной может быть вмонтирован циркуляционный насос. Стоимость электродных котлов составляет 2100-16 220руб. Масса - от0,5 до6,5кг. За счет того что теплоноситель нагревается "прямым" способом, непосредственно от электродов, а не от ТЭНов, устройства достаточно экономичны- по некоторым данным они потребляют на20-30% меньше электроэнергии, чем ТЭНовые.

Проблемой при использовании электрокотлов может стать дороговизна электроэнергии и, особенно в сельской местности, ее нехватка, а также перебои с поставкой электроэнергии. Вэтом случае выручит дополнительный или резервный котел. Например, традиционный котел на твердом топливе.

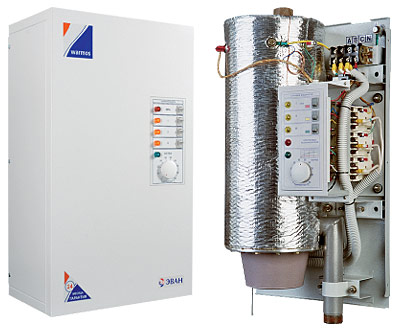

Пукаева Т. В., директор представительства компании «ЭВАН» в Москве:

"Электрические котлы при их полной автоматизации не нуждаются в специальном помещении, дымоходах и запасах топлива в значительных объемах. Отсутствие открытого пламени, неприятных запахов, пыли и грязи делает их весьма привлекательными по сравнению с другими видами котлов. Если ТЭНы в котле из нержавеющей стали, то в качестве теплоносителя можно использовать не только специальные жидкости (как правило, незамерзающие), но и воду (в том числе дистиллированную), не опасаясь химической реакции теплоносителя с материалом нагревателя. Многих пугает высокая стоимость электроэнергии, однако при использовании электрокотла экономить электричество можно с помощью двухтарифной системы оплаты. Как правило, ночной тариф в 2-3раза ниже дневного, а тепловые потери являются максимальными именно в это время суток».

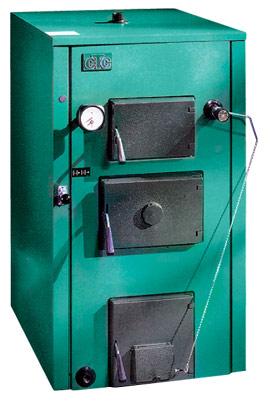

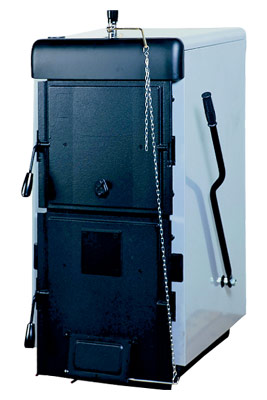

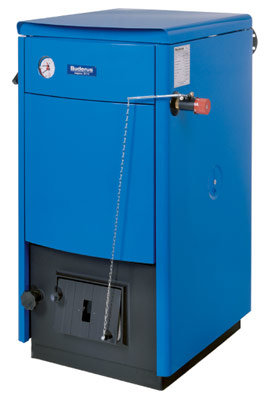

Традиционные твердотопливные котлы

Главное преимущество твердотопливных котлов- невысокая цена на топливо и его доступность. Они идеально подойдут для тех мест, куда не дотянулись ветви газопроводов и линии электропередач. Ктому же в России имеются поистине огромные запасы угля, леса и торфа. Твердое топливо- это прежде всего дрова, уголь, торфяные брикеты, щепа идр. Всредней полосе топить котел твердым топливом дешевле, чем использовать для отопления солярку или электричество. Кроме того, работа традиционного твердотопливного котла не зависит от наличия электричества. Основным недостатком приборов данного типа является необходимость довольно часто загружать в топку порцию топлива (для угля это обычно 6-8ч, для дров- 2-3ч). Горит оно неравномерно, с переменной интенсивностью, сгорает не полностью, выделяя сажу. Дымоходы забиваются и портятся из-за коррозии. Золы образуется много, и ее надо периодически удалять. Ктому же мощность котлов получается на25-30% меньше, чем при использовании в них же газа или дизтоплива. Обычно в коттеджах применяют аппараты не мощнее 30кВт.

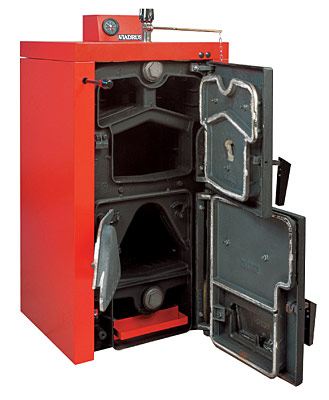

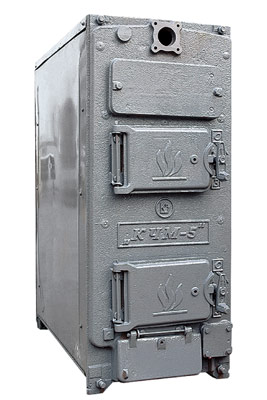

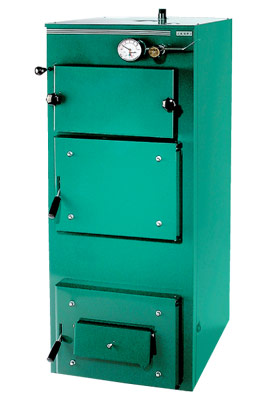

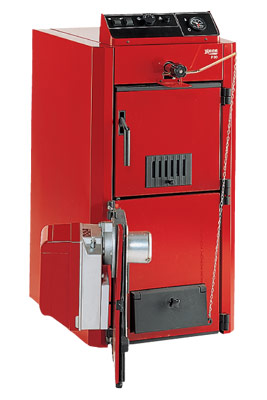

Твердотопливные чугунные котлы от VIADRUS могут быть переоборудованы для работы на жидком топливе или газе. Воздушный клапан автоматически управляется регулятором тяги Теплообменники твердотопливных котлов делают из чугуна или высококачественной стали. Что чугунные, что стальные, котлы одинаково хорошо держат тепло. Однако чугунные более тяжелые и дорогие, кроме того, они боятся резких перепадов температур теплоносителя- могут треснуть. Кдостоинствам чугунных устройств относится их коррозионная устойчивость (срок службы оборудования в среднем составляет 50лет). Чугунные котлы способны работать в сетях отопления с естественной циркуляцией теплоносителя, то есть совершенно не нуждаются в электричестве (в стальных моделях такая возможность предусмотрена не всегда). Во-вторых, они не имеют встроенного теплообменника для питания системы горячего водоснабжения (ГВС). Исключение составляет единственный котел импортного производства с чугунной топкой (V25FG от CTC), оснащенный встроенным медным бойлером на 115л для снабжения дома санитарной водой, а также известный отечественный чугунный секционный котел КЧМ-5 «Комби» с «проточником».

Стальным котлам не страшны перепады температуры теплоносителя, однако они более подвержены коррозии. Особую опасность для таких устройств представляет так называемая низкотемпературная коррозия- на охлаждаемой поверхности топки котла конденсируется влага, вступающая в химические реакции с присутствующими в продуктах сгорания различными кислотами. Этот "кислотный" конденсат и "съедает" постепенно стенки. Причина его появления- поступление в котел (из обратной трубы системы отопления) теплоносителя, имеющего температуру ниже той, на которую прибор рассчитан. Низкотемпературную коррозию можно предотвратить поддержанием более высоких температур, а следовательно, менее экономичной, чем это требуется непосредственно для отопления, работой.

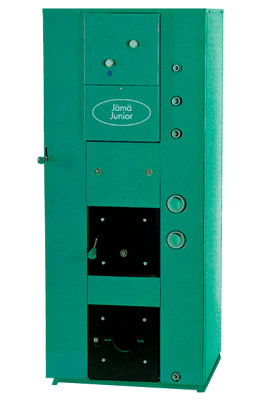

Стальные котлы требовательнее чугунных к виду топлива. Далеко не во всех моделях можно сжигать уголь. Для этого их приходится оснащать чугунными, как в отечественных котлах серии КС, или водоохлаждаемыми, как в Junior (JASPI, Финляндия), колосниками. Еще один вариант- топка, сделанная из котловой стали. Вмодели Verner P45 (VERNER, Чехия) стальную топку покрыли изнутри огнеупорным железобетоном. Стальные котлы оснащают встроенным змеевиком для подготовки бытовой горячей воды (Senior 1040 KS, Junior K, КС-ТГВ, АТВ-23Г идр.). Вряде устройств предусмотрена установка ТЭНов (на6-12кВт) для подогрева воды в межсезонье или в помощь топке при похолодании.

Принципиальная схема работы котла JASPI на твердом топливе:

1.Загрузочный люк
2.Колосник
3.Заслонка вторичного воздуха
4.Заслонка первичного воздуха
5.Пластина регулировки турбулентности газов

Современные твердотопливные котлы могут автоматически поддерживать заданную температуру теплоносителя. На выходном патрубке прибора установлен датчик-регулятор, регистрирующий температуру теплоносителя. Он механически соединен с заслонкой поддувала котла. Если температура теплоносителя становится выше заданной, заслонка автоматически прикрывается, подача воздуха в камеру сгорания прекращается, и процесс горения замедляется. При понижении температуры воздуха заслонка приоткрывается, и поступающий воздух способствует более интенсивному горению топлива.

Все котлы на твердом топливе по конструктивному признаку можно разделить на две группы: с одной топочной камерой и с двумя. Те и другие еще делят на одно- и двухконтурные. Первые обеспечивают только отопление, а вторые могут еще снабдить дом бытовой горячей водой.

Особенностью однотопочных комбинированных котлов является то, что для перехода с одного вида топлива на другой их надо перенастраивать. Ведь каждое топливо имеет свой характер сгорания, и сделать так, чтобы в одной и той же камере газ, солярка и дрова сгорали с высоким КПД, объективно весьма сложно. Скажем, топочная камера для дров должна быть объемной и без многооборотных дымоходов, которые снижают тягу. Применение дутьевых горелок диктует совсем другие параметры камеры. Тяга из дымохода им не нужна, а вот дымовые каналы для увеличения отдачи тепла "рубашке" требуются. Эти перестройки несложны и по силам самому владельцу оборудования. Где-то надо снять (поставить) шамотные доски (как в FB от DAKON), где-то- турбуляторы (модель Jama). Вкотлах Dor (DAKON) и V25 UB (CTC) даже предусмотрен переход с режима верхнего (поверхностного) горения на нижнее, когда меняют дрова на уголь. Порой перенастройка сводится только к установке горелки на нижнюю дверцу топки, где уже сделано нужное монтажное отверстие (отечественные модели серий КС и КЧМ или котлы Jama). Но вот ставить или снимать газовую горелку имеет право только специалист с соответствующей лицензией. Двухтопочные устройства имеют две раздельные топочные камеры: для сжигания твердого топлива и для установки дутьевой газовой или жидкотопливной горелки. Каждая топка имеет свою конструкцию, обеспечивающую наилучшее сгорание топлива. Ничего перестраивать в таких котлах (как в однотопочных) не нужно, все собрано на заводе и готово к работе в любой момент. Соединяются топки только в зоне общего дымосборника, выходящего к дымовой трубе, поэтому на работу друг друга не влияют. Камеры выполняют из стали. Вбольшинстве моделей предусмотрена возможность установки ТЭНов (1-3штуки мощностью на 6-18кВт). Все аппараты могут снабжать дом горячей водой. Вкотле Polyflam TC35 фирмы BOSCH (Германия) для этого применяется встроенный бойлер на 120л, а в остальных устройствах- проточный водонагреватель. Расход горячей воды зависит от мощности прибора. Но для хорошего душа и мытья посуды воды хватит (600-1200л/ч).

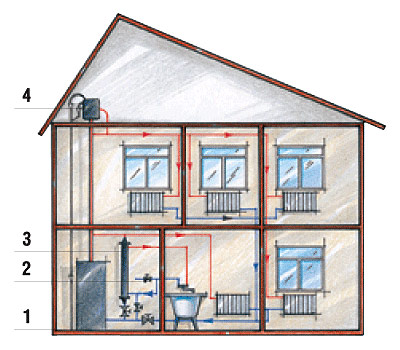

Схема отопления жилого дома с естественной циркуляцией теплоносителя при двухтрубной разводке:

1.Котел
2.Подводка холодной воды
3.Водонагреватель
4.Открытый расширительный бак

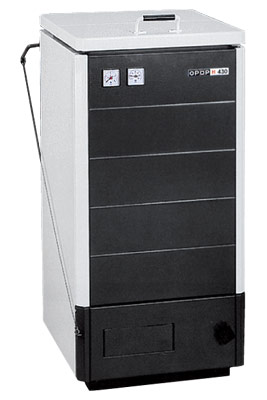

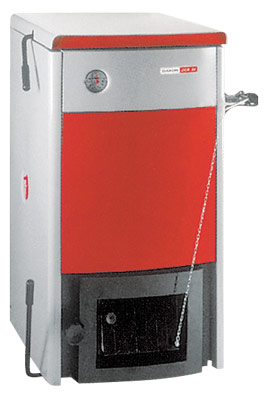

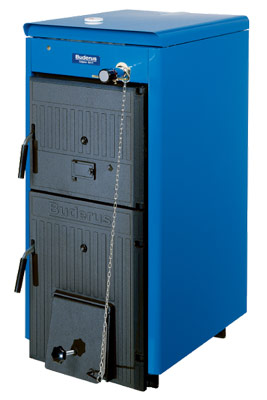

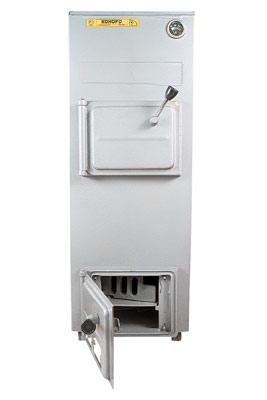

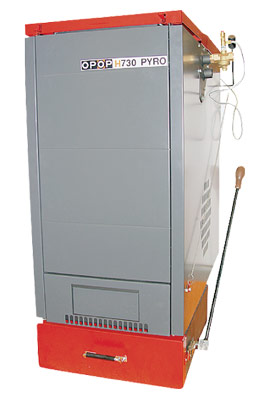

Котлы на твердом топливе, представленные на российском рынке, выпускают компании DAKON, OPOP, ATMOS, VIADRUS (Чехия), BUDERUS, VIESSMANN (Германия), FONDITAL (Италия), "КОНОРД", "КИРОВСКИЙ ЗАВОД" (Россия) идр. Диапазон цен- от4000 до108000руб. При выборе твердотопливного котла следует учитывать, что он потребует достаточно большой длины дымохода. Так, например, при мощности прибора 16кВт длина трубы должна быть около 6-12м, а при 40-45кВт она может достигать 20м (в зависимости от диаметра или сечения трубы и конкретного вида котла). Распространенные диаметры труб- 150, 200мм. Если труба квадратной или прямоугольной формы, то площадь ее сечения обычно бывает от100 до400см².

Газогенераторные котлы

В этих котлах горит газ, выделяющийся при тлении топлива. Поскольку используют либо древесную щепу (длиной не более 5см, а толщиной 3см), либо пеллеты (древесные окатыши), то есть экологически чистое топливо, котлы не представляют угрозы здоровью людей и не загрязняют окружающую среду. Внекоторых моделях в качестве топлива можно применять и дрова.

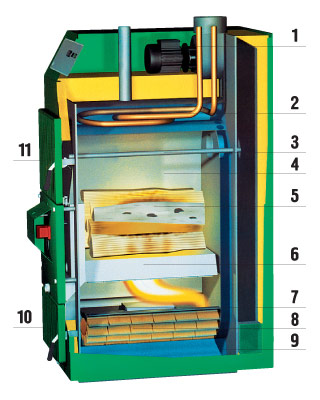

Схема устройства газогенераторного котла: 1.Вентилятор-дымосос
2.Змеевик ГВС
3.Заслонка управления дымовыми газами
4.Загрузочная камера
5.Дрова
6.Форсунка
7.Катализаторы горения
8.Камера дожигания горючих газов
9.Водяная "рубашка"
10.Дверца зольника
11. Загрузочный люк

Процесс сжигания происходит в две фазы: в загрузочной камере при недостатке кислорода вначале происходит сухая возгонка древесины с образованием горячего генераторного газа. Далее этот газ сгорает с высокой эффективностью в топочной камере, как при частичной, так и при номинальной мощности. Мощность котла плавно регулируется в диапазоне от40 до100%. Взагрузочную камеру можно класть поленья длиной до 50см (при мощности модели от18 до40кВт) и до75см (при мощности 60- 80кВт). Солидный объем камеры позволяет загружать котел топливом не чаще чем раз в 12ч. Нормативный КПД прибора- 85%.

По сравнению с традиционными твердотопливными котлами, газогенераторные выделяют меньше золы и сажи, однако при их работе образуется конденсат (до1л в сутки). Поэтому при устройстве для такого оборудования дымохода, изготовляемого, как правило, из нержавеющей стали, в его нижней части необходимо установить отводящий патрубок для удаления конденсата. Котлы с пиролизным сжиганием топлива весьма чувствительны к его влажности (она не должна превышать 20%). Потому следует применять только сухое топливо. При повышении его влажности понижается КПД прибора, выделяется больше золы и конденсата. При неправильной настройке котла и устройстве дымохода может выпадать до 7-10л конденсата в сутки. Во время розжига котлы потребляют до 1,2кВт электроэнергии, а в рабочем режиме- 0,1-0,3кВт.

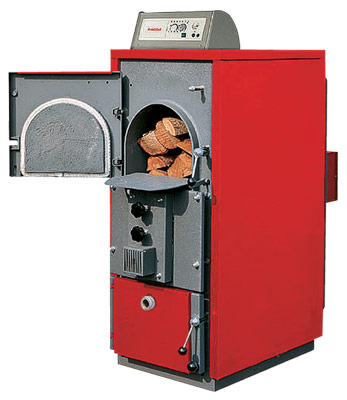

Газогенераторный одноконтурный стальной котел KiltanF от FONDITAL, работающий на дровяном топливе, оснащен автоматикой, которая регулирует тягу посредством нагнетания вентилятором воздуха в топку. Аппарат имеет защиту от закипания теплоносителя Газогенераторные устройства часто используют в автоматизированных котельных, которые оборудуются котлом, бункером для топлива (с автоматической подачей пеллет или щепы), а также емкостями, куда будет сливаться конденсат и где станет скапливаться зола. Если подключить оборудование к электросети и трубам отопления и загрузить бункер топливом, котельная может работать в автоматическом режиме до несколькихмесяцев. КПД котлов с пиролизным сжиганием твердого топлива может быть выше 95% (при нормативной влажности).

Газогенераторные пеллетные котлы, как правило, одноконтурные, с принудительной циркуляцией теплоносителя. Они бывают двух типов- с факельной горелкой и объемной. Вприборах, оборудованных факельной горелой, вентилятор горелки, создавая воздушный поток, гонит пеллеты в зону горения, где они, тлея, выделяют горючий газ, образующий факел пламени температурой до 1200С. Образовавшаяся зола осыпается в зольник, откуда впоследствии ее удаляют вручную или автоматически.

Вкотлах, оборудованных горелками объемного типа, топливо, тлея внутри горелки, выделяет газ, который, проходя через специальную форсунку, горит ярким пламенем. Внутрь горелки топливо подается специальным шнековым механизмом. Туда же, для поддержания режима тления топлива и выделения горючих газов, вентилятор нагнетает через специальную заслонку свежий воздух. Температура в центральной части горелки достигает 1200С. Управление работой таких котлов обычно происходит с помощью автоматики, которая в зависимости от температуры теплоносителя открывает и закрывает воздушную заслонку, включает и выключает вентилятор и механизм подачи топлива. КПД у подобных приборов несколько выше, чем у котлов с факельными горелками.

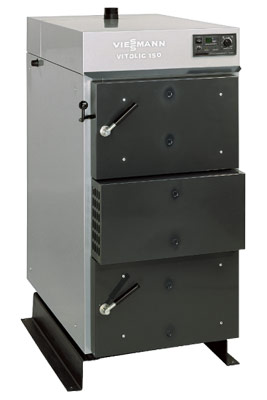

На российском рынке газогенераторные котлы представлены рядом моделей. Так, компания VIESSMANN (Германия) выпускает котел Vitolig150 в нескольких модификациях (номинальной мощностью от18 до80кВт). Масса- от377 до1075кг. Цена- от47000 до113000руб. Котел KPPYRO фирмы DAKON тоже имеет несколько версий- мощностью от7,5 до40кВт. Масса прибора в зависимости от модели- от240 до300кг, а цена- 53000- 62000руб.

Комбинированные котлы

Главное достоинство комбинированных (иногда их называют универсальными) котлов в том, что они могут работать как на всех четырех видах топлива (газ, твердое и жидкое топливо, электричество), так и на двух-трех в разных сочетаниях. Вустройства, работающие на четырех видах топлива, устанавливают универсальную газо-жидкостную горелку, ТЭНы и топочную камеру. Такие модели выпускают компании JASPI, CTC и некоторые другие. Вставленные в котлы ТЭНы можно запрограммировать на работу в ночное время (когда действует дешевый тариф на оплату электроэнергии). Кроме того, электричество можно использовать и как резервное топливо.

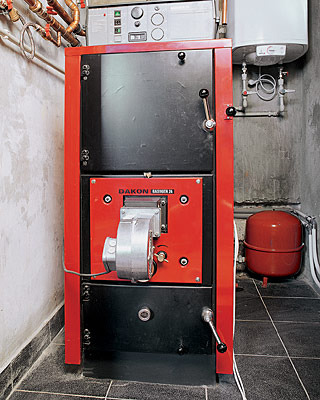

Одноконтурные котлы, работающие на трех видах топлива (газ, жидкое и твердое топливо), на отечественный рынок поставляют компании DAKON, DEMIR DKM (Турция). Двухконтурные приборы изготавливает фирма JASPI. Вбольшинстве моделей предусмотрены две топочные камеры- одна для твердого топлива, а другая- для газа и жидкого топлива. Компания СТС производит котлы, работающие на двух видах топлива- на электричестве и газе. Комбинированные устройства имеют большую массу и выпускаются в напольном варианте. Вот характеристики некоторых из них. Модель FB (DAKON) имеет несколько модификаций, работает на твердом топливе и газе (или жидком топливе). Мощность приборов- от20 до40кВт, масса- от210 до350кг. Цена- от33000 до50000руб. Двухконтурный котел JamaJunior может работать на любом виде топлива. Котел (с обвязкой и автоматикой), работающий на твердом топливе и электричестве, стоит около 145000руб., а на четырех видах топлива- порядка 195000руб. Стоимость 1200Family от СТС (электричество, газ, жидкое топливо)- 150000руб. Отечественные аналоги много дешевле. Так, модель КС-ТГ-16 "Дон" (твердое топливо и газ) стоит порядка 12000руб.

VIESSMANN	BUDERUS
VIESSMANN	VIESSMANN

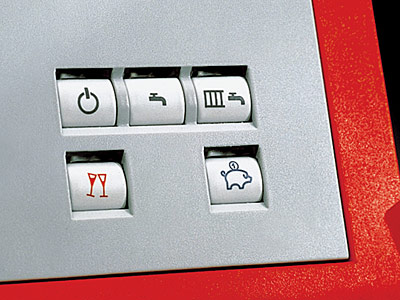

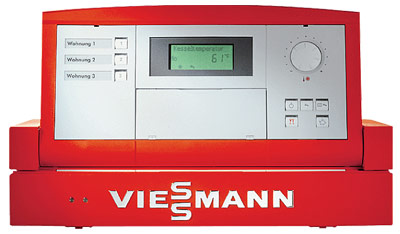

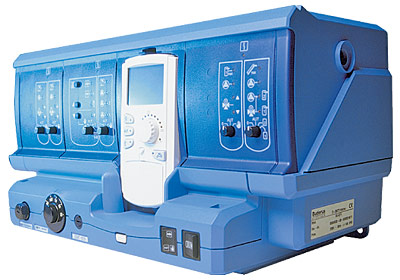

Современная автоматика способна эффективно управлять работой оборудования, что повышает безопасность его работы, снижает затраты на топливо и улучшает комфорт в жилище; позволяет задавать суточный и недельный режим работы

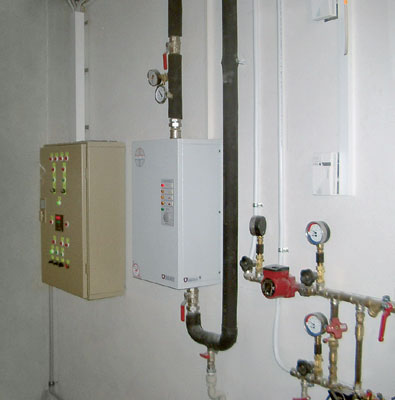

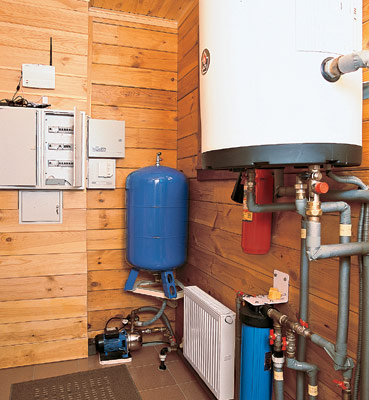

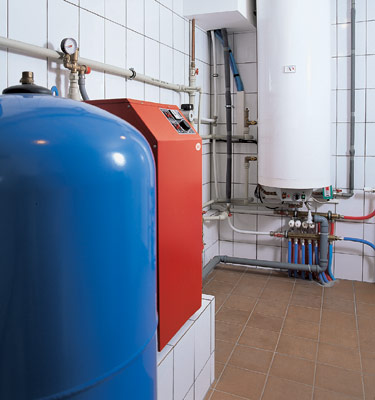

Обвязка котельной

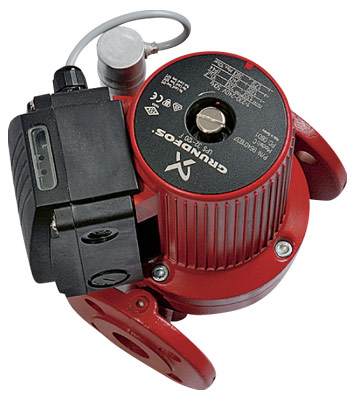

Для того чтобы правильно эксплуатировать котел, необходимо грамотно сделать его обвязку, оснастить современной автоматикой и установить отопительные приборы. Обвязка котла подразумевает установку расширительного бака, циркуляционного насоса (если в системе отопления предусмотрена принудительная циркуляция теплоносителя) и так называемой группы безопасности. Многие модели котлов поставляются потребителю уже с вмонтированными в корпус теплогенератора расширительным баком, циркуляционным насосом, а также предохранительным клапаном, фильтром и воздухоотводчиком.

Расширительный бак необходим потому, что теплоноситель, изменяя свою температуру, меняет и объем. Поэтому, когда в теплосети образуются излишки теплоносителя, он выдавливается в расширительный бак, а когда теплоноситель остывает и его объем уменьшается, он из бака возвращается в теплосеть. Циркуляционный насос устанавливают для усиления циркуляции теплоносителя в теплосети. Обычно это необходимо, если теплосеть достаточно разветвлена и состоит из ряда отопительных приборов. Группа безопасности включает в себя предохранительный клапан, который срабатывает, если давление теплоносителя в сети превысит допустимый уровень. Через клапан теплоноситель удаляется в канализацию, а не разрывает замкнутую теплосеть. Электрокотлы еще оснащают УЗО (устройство защитного отключения), отключающими электропитание прибора при ЧП, не допуская короткого замыкания (например, в случае поломки ТЭНа или возникновения какой-либо неисправности в электроснабжении котла). Вгруппу безопасности входит также воздухоотводчик - патрубок, через который удаляется каким-либо образом попавший в теплосеть воздух. Фильтр же очищает циркулирующий в теплосети носитель от различных примесей. Процесс устройства отопления в доме можно разбить на три этапа: установка котла, разводка труб и отопительных приборов, обвязка котла и его подключение к трубам отопления. Конечно, разводку труб и отопительных приборов можно сделать, согласно проекту, первым этапом, а уж затем установить котел, обвязать его и подключить к трубам.

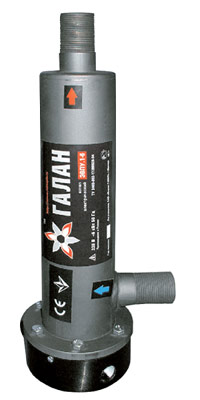

Всостав котловой автоматики входят приборы, контролирующие и регулирующие работу котельного оборудования. Автоматика может быть как механической, так и электронной. Например, работой электродных котлов производства компании "ГАЛАН" может управлять электронный блок "Навигатор", выпускаемый той же фирмой (цена разных моделей колеблется около 5000руб.). Работой некоторых приборов можно управлять посредством программатора, задавая суточный и недельный температурные режимы. Так, котел WarmosQX ("ЭВАН") может управляться с помощью программатора IMIT (Италия, цена- порядка 1500руб). Все больше изготовителей оборудуют отопительные котлы микропроцессорными устройствами, позволяющими более точно осуществлять контроль и регулирование заданных параметров в автоматическом режиме. Это дает возможность значительно снизить теплопотери, а значит, и затраты на отопление дома или коттеджа.

Монтаж обвязки котельной начинают после выполнения электропроводки, установки канализационных отводов и подключения холодной воды. Котел должен быть установлен на пол с несгораемым покрытием так, чтобы к нему был обеспечен достаточный доступ воздуха, а также свободный подход для осмотра и обслуживания. Впомещении с ограниченным пространством следует сделать вентиляционные отверстия. При подаче воздуха с улицы впускное отверстие должно иметь размер, обеспечивающий необходимый воздухообмен. Выходное дымоотводное отверстие котла соединяют съемной дымоотводящей трубой с дымоходом здания. Монтаж трубопроводов начинают после закрепления бойлера и расширительного бака. Вкольцах монтируют насосы, отводчики воздуха и грязеуловители. На котле и бойлере устанавливают предохранительные и сливные краны. Трубопроводы закрепляют на держателях-подвесках так, чтобы вес труб, используемых в обводке, не передавался на котел. Потом устанавливают манометры, термометры, термостаты и датчики температур.

Как уменьшить потери тепла

Даже самый примитивный твердотопливный котел можно топить не чаще чем несколько часов в 2-3дня. Тогда удастся максимально эффективно использовать топливо, получать небольшое количество сажи и чистые дымовые газы. Для этого к прибору нужно подсоединить теплоизолированный бак-аккумулятор горячей воды достаточно большого объема (на 500л и более). Бак забирает воду из котла, когда топливо горит интенсивно, выделяя много тепла. Когда топливо прогорело и котел остывает, аккумулятор подпитывает водяную "рубашку" котла и систему отопления горячей водой. Витоге ровная температура в доме поддерживается более длительное время, а в котле сохраняются условия для лучшего сжигания топлива. Кроме того, котел можно подтапливать реже, что дает экономию топлива. Соединяют аккумулятор с котлом двумя способами: напрямую, без запорной арматуры, как делается в моделях JASPI, или с помощью управляемой байпасной схемы с принудительной циркуляцией, как предлагает фирма СТС.

Схема подсоединения аккумулятора горячей воды к твердотопливному котлу:

1.Котел
2.Байпасная линия с гидронасосом
3.Аккумулятор горячей воды

Редакция благодарит компании BUDERUS, VIESSMANN, PROTHERM, JASPI, DEMIR DKM, «ЭВАН», «ДИАТОН-БИ», «ФОРСТЕРМ» и «ГАЛАН» за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№5

Текст

Андрей Чувилин

Текст

Андрей Демидов
