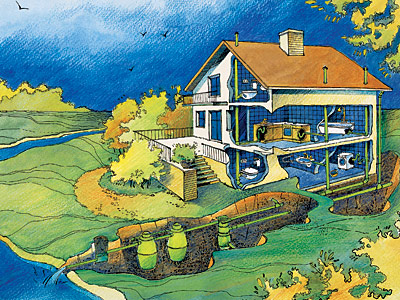

Канализационная сеть коттеджа

Сегодня строительство загородного дома не обходится без устройства инженерных систем, в частности, системы канализации, предназначенной для отвода бытовых стоков

Внутренняя канализация

Отвод стоков обычно осуществляют по системе трубопроводов в центральную канализацию, а при ее отсутствии- в индивидуальное или коллективное очистное сооружение. Внутридомовая канализационная сеть, или, как ее еще называют, внутренняя канализация, состоит из вертикальных трубопроводов-стояков и соединенных с ними горизонтальных поэтажных отводов, непосредственно к которым подключают сантехприборы. Внутреннюю канализацию, как правило, делают безнапорной, самотечной: стоки движутся по трубам под действием силы тяжести. Такая система надежна и не требует расхода электроэнергии.

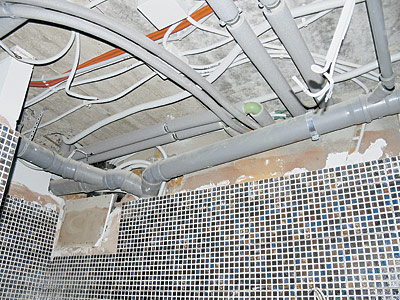

Трубопроводы внутренней канализационной сети монтируют, соблюдая минимальные уклоны от 1 до 4 и по возможности избегая резких поворотов (так, для поворота на 90 используют два отвода по 45). Часто встречаются уклоны в 2,5, поскольку многие фирмы выпускают фасонные части с углами, кратными 2,5. Например, отводы имеют угол в 87,5 вместо 90. Необходимость создания уклонов вызывает определенные трудности при обустройстве санузлов на большом удалении от стояков: горизонтальные ветки от сантехприборов приходится прокладывать или в специально возведенном подиуме, или под подвесным потолком нижнего этажа. Такое решение зачастую оказывается неприемлемым по причине значительной потери высоты потолков. Ведь для того, чтобы в пространстве между плитой перекрытия и подвесной конструкцией протянуть трубу от унитаза диаметром 110мм и длиной 3-4м, потребуется "позаимствовать" как минимум 20-25см высоты потолка. Именно поэтому санузлы стараются располагать вблизи стояков, что существенно сокращает протяженность горизонтальных участков, а соответственно и уменьшает высоту подъема чистого пола.

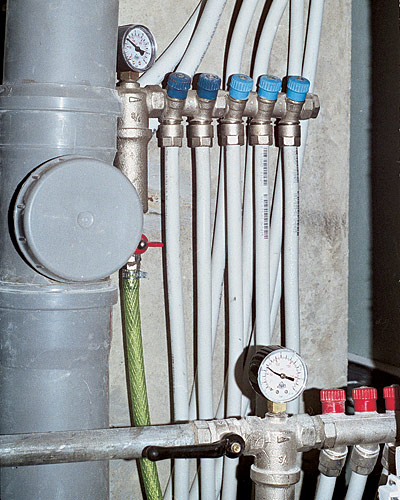

Чтобы исключить возможность проникновения неприятного запаха из системы канализации в помещение, в месте подключения к ней сантехприборов устанавливают гидрозатворы (сифоны). Для нормального функционирования канализационной сети (когда не происходит срыв гидрозатвора, то есть "вытягивание" воды из сифона, следствием чего и является "возврат" неприятного запаха) необходимо, чтобы в стояке было достаточно воздуха и не возникало разряжение (ведь часть воздуха уносится вместе с водой). Обеспечивают это тремя способами. Первый, самый распространенный, состоит в том, что стояк делают вентилируемым- выводят его верхнюю часть на крышу. Второй путь- устроить невентилируемый стояк, но довольно большого диаметра и с узлом прочистки. Чаще всего так действуют в одноэтажных домах и при малом количестве стояков. Третий способ, пока сравнительно новый,- невентилируемый стояк (даже в большом доме) с установленным на него воздушным затвором, который позволяет воздуху беспрепятственно проникать внутрь трубопроводов и не выпускает газы и запахи из системы назад в помещение. Для прочистки стояков от засоров монтируют ревизии.

Когда без техники никуда

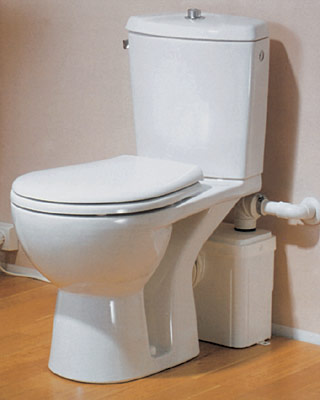

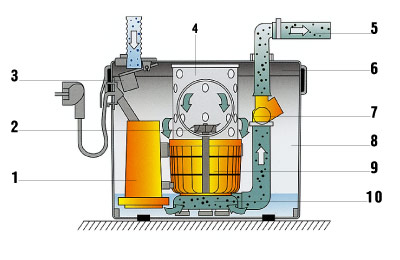

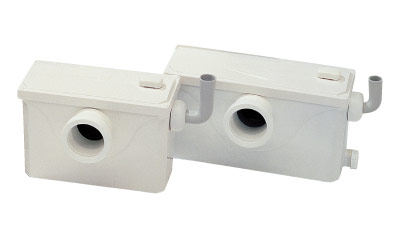

Если санузел находится в подвале ниже выпуска из дома или расположен на большом удалении от стояка, а высота потолка не может быть уменьшена, не всегда удается организовать самотечную канализацию. Для решения таких задач в настоящее время используют компактные насосные установки принудительного канализования стоков (УПКС). Они представляют собой моноблок, включающий все необходимые компоненты: приемную емкость; перекачивающий насос, оснащенный режущими ножами для измельчения крупных фракций; сетчатую корзину для задержки не поддающихся измельчению предметов (они могут вызвать закупорку отводящего трубопровода, имеющего небольшой диаметр); мембранный выключатель, служащий для автоматического включения насоса в случае заполнения емкости. Отвод стоков осуществляется по трубе с внутренним диаметром 25 или 32мм, не требующей обязательного соблюдения уклонов. Это позволяет уложить ее в толщу стяжки и обычно не вызывает необходимости в поднятии уровня чистого пола. Для работы станции нужна обычная евророзетка с заземлением.

Установки принудительного канализования на российский рынок поставляют GRUNDFOS (Дания), WILO (Германия), DAB (Италия), ESPA (Испания). Широкий выбор продукции этого вида предлагает французская компания SFA, являющаяся пионером в области разработки оборудования для принудительного канализования. Сегодня в продаже есть устройства для отвода как бесфекальных, так и фекальных стоков. Важно отметить, что большая часть УПКС предназначена для работы со стоками, имеющими температуру не выше 40 С, и только ограниченное число моделей способно отводить горячие стоки от стиральных и посудомоечных машин (предельная температура 90-95 С).

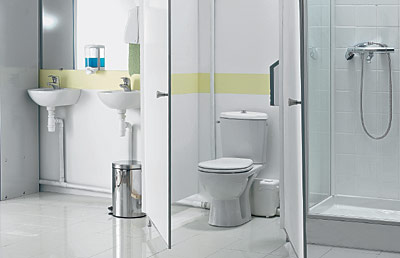

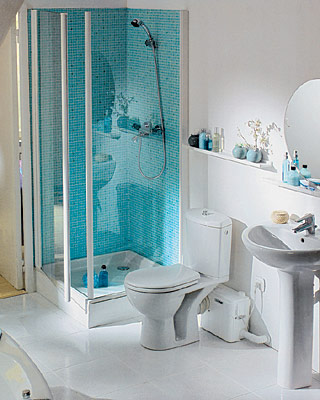

Компания SFA выпускает даже УПКС, встроенные в унитаз. Утакого прибора отсутствует бачок, а слив производится за счет давления воды в подводящей трубе водопровода (для нормальной работы устройства оно должно быть не менее 1,7-2 атм).

При пользовании УПКС придется соблюдать некоторые нехитрые правила: не бросать в унитаз бумагу, окурки, предметы личной гигиены, полиэтиленовые пакеты, способные вызвать заклинивание электродвигателя и как результат его аварийную остановку. Всвою очередь, это повлечет за собой переполнение подводящих трубопроводов, а возможно, и затопление помещения. Специалисты рекомендуют проводить периодический осмотр (1-2 раза в год) внутренней полости установки и при необходимости удалять накопившиеся отложения и загрязнения. При осмотре следует обязательно отключить канализационную станцию от сети электропитания. Сегодня, правда, уже существуют модели, способные, по заверениям производителя, «перемалывать» практически все, что в них попадает. Но проверять такие установки на прочность, используя унитаз в качестве мусорного ведра, лучше не стоит.

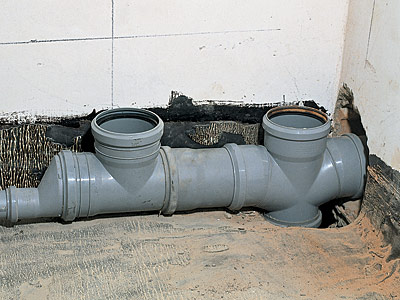

Трубы для внутренней канализации

Самыми подходящими для прокладки внутренних канализационных сетей являются полипропиленовые трубы. По сравнению с широко распространенными трубами из поливинилхлорида (ПВХ) изделия из полипропилена стойки к высокой температуре (до +95 С) и воздействию большинства растворителей. Правда, они немного дороже. Полипропиленовые трубы для систем канализации и фитинги к ним выпускают фирмы VALSIR (Италия), WAVIN (Дания), российские предприятия "СТРОЙПОЛИМЕР", "СИНИКОН", "ПОЛИТЭК" идр. Стоимость 1 пог. м трубы с наружным диаметром 40мм составляет около 1, с диаметром 110мм- 2-3. За фитинги надо заплатить от 0,5 до 6,5.

Наружная канализация

Пройдя по трубам внутренней канализации, стоки направляются к выпуску из дома, за которым начинается наружная сеть. По возможности ее, как и внутреннюю, проектируют самотечной, начиная от дома и заканчивая канализационной насосной станцией очистных сооружений. Диаметр труб местной канализации обычно 110мм, внутриквартальной- 160-225мм и более. Для устройства наружной канализации применяют трубы из различных материалов: чугуна, полимеров, а также асбестоцементные. Восновном в индивидуальном строительстве используют трубы из полимерных материалов. Их выпускают многие производители, например WAVIN (Дания), MARLEY (Германия). Стоимость 1 пог. м трубы диаметром 110мм- от 5 до 8.

1

2

3

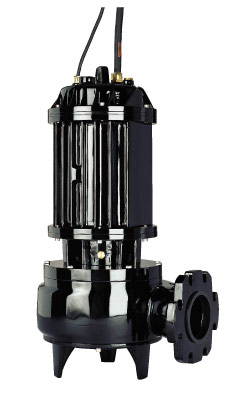

1. Дренажно-фекальный насос Wilo-Drain TC 80 от WILO предназначен для откачки большого объема фекальных, бытовых и промышленных стоков, содержащих волокнистые включения и твердые частицы размером до 50-54мм, от домов, земельных участков, индивидуальных или локальных очистных сооружений. Цена - 1800

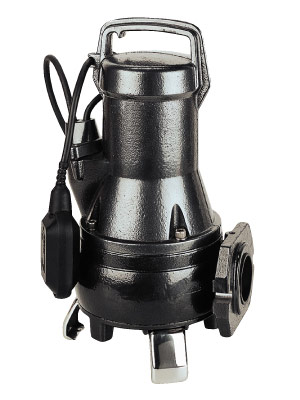

2. Погружной фекальный насос Drain COP от ESPA с измельчительным механизмом. Цена- 840

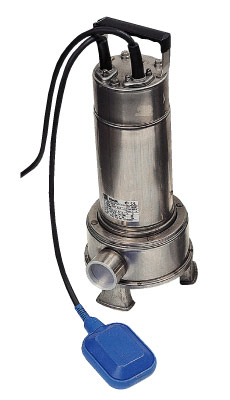

3. Насос из серии DW от EBARA выполнен из нержавеющей стали и имеет двойное уплотнение вала в масляной ванне, что обеспечивает долгий срок службы модели. Цена- 410

Если обеспечить уклон для самотечного водоотведения невозможно, на отдельных участках может быть применена напорная ветка. Например, дом расположен в низине, а поселковая канализационная ветка проходит выше выпуска из дома, да еще и на некотором удалении. Вэтом случае для сбора и перекачивания стоков в начале напорной ветки устраивают приемный колодец, в котором монтируют перекачивающий насос. Как правило, для перекачки стоков из колодцев используют специальные фекальные насосы. Основой такого оборудования является электродвигатель, оснащенный рабочим колесом с обычными или режущими лопастями. Последние измельчают крупные и волокнистые включения, что позволяет, не беспокоясь об образовании засоров, применять для отводящих магистралей трубы меньшего диаметра и, безусловно, снижает стоимость трассы. Электродвигатель устанавливают на корпусе рабочей камеры, где находится рабочее колесо. Все части насоса, включая корпус, выполняют только из коррозионно-стойких материалов: чугуна (AP-G от GRUNFOS, MC от PEDROLLO, Италия), нержавеющей стали и даже композитов (Drain TS A от WILO). Обычно для работы в автоматическом режиме насосы оснащают поплавковым выключателем или датчиком уровня жидкости, который при достижении сточными водами определенного уровня в приемном колодце включает насос, а также обратным клапаном.

4

5

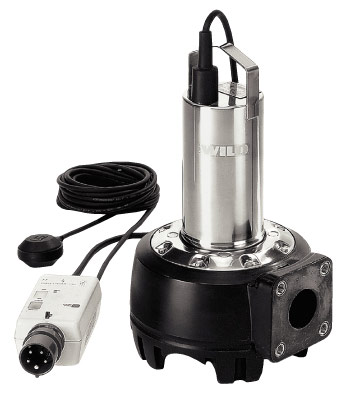

4. Нижняя часть Drain TP от WILO выполнена из композита, не подверженного коррозии. Цена- 850

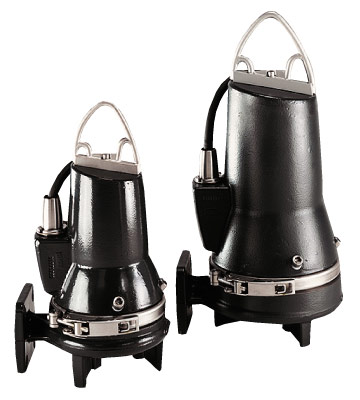

5. Канализационные насосы для откачки бытовых стоков Seg Grinder (GRUNDFOS) c системой SmartTrim, позволяющей регулировать зазор рабочего колеса в течение всего срока службы устройства. Цена- от 1000

Выходной патрубок насоса может иметь как резьбовое, так и фланцевое соединение. Резьбовым, как правило, оснащены устройства небольшой мощности, при этом диаметр резьбы не превышает 2''. Фланцевое соединение имеют мощные агрегаты, обычно с диаметром выходного патрубка от DN 50. Основными параметрами насоса являются производительность, измеряемая в кубических метрах в час, и напор, исчисляемый в метрах. Напор показывает, на какую максимальную высоту насос может подать стоки. Кстати, перекачивание стоков по горизонтали также требует приблизительно 1м напора на каждые 10-12м трассы. Сучетом этого можно подсчитать, насос с каким напором необходим. Производительность оборудования выбирают, опираясь на количество сантех-приборов и интенсивность их использования. Обычно в паспорте насоса приведена зависимость напора от производительности. Следует выбирать насос с производительностью в 2-3 раза большей, чем максимальный часовой приток сточных вод (его определяют путем расчетов или по номограмме).

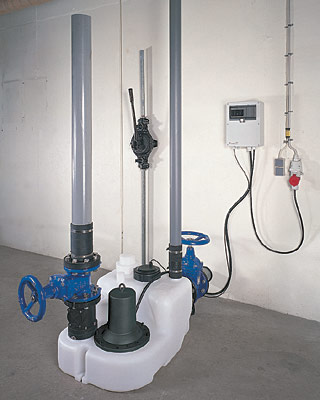

Комплектные канализационные установки

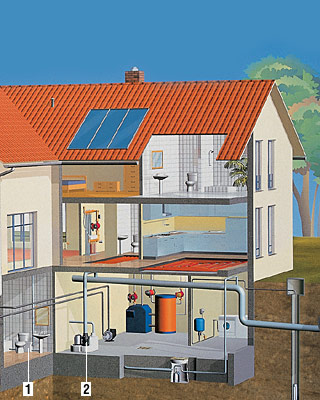

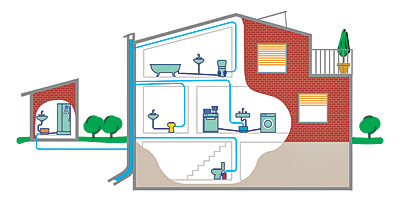

Схема расположения различных УПКС в подвале частного дома: 1- компактная установка для отвода стоков из унитаза; 2- "мини-канализа-

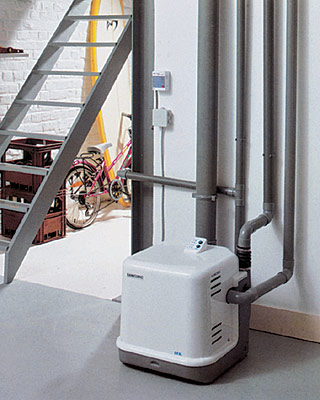

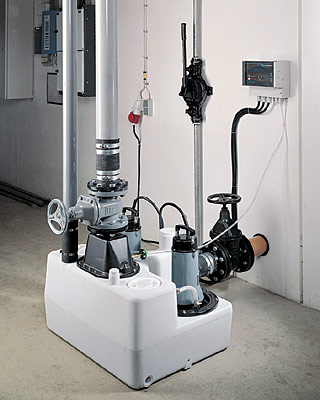

ционная станция" для отвода "чистых" стоков от душевой кабины, ванны, мини-прачечной ит.п. оборудования Альтернативой насосу, смонтированному в приемном колодце, может стать комплектная канализационная насосная установка, расположенная в подвале дома. Она поставляется в полной заводской комплектации и требует минимальных затрат при монтаже и эксплуатации. Оборудование состоит из резервуара объемом от 50 до 400л или более, преимущественно изготовленного из ударопрочного полиэтилена; перекачивающего насоса с рабочим колесом, оснащенным обычными или режущими лопастями, и блока управления. Резервуар имеет присоединительный патрубок с номинальным диаметром не менее 100мм и выпускной патрубок диаметром от 80мм. Для повышения производительности подобные установки бывают снабжены не одним, а двумя насосами, которые могут работать поочередно или при высокой нагрузке совместно. Наличие резервуара большой емкости позволяет справиться с залповым сбросом стоков (например, когда в часы пик одновременно принимают ванну несколько пользователей), а также обеспечивает возможность использования сантехприборов в «щадящем» режиме при отключении электропитания.

• Источник: Журнал «Идеи вашего дома»№2

Материал подготовил

Алексей Бойко
