Две детали + фантазия

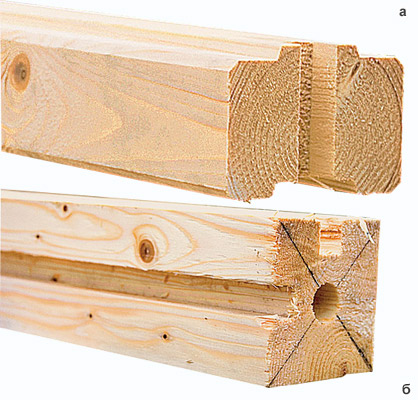

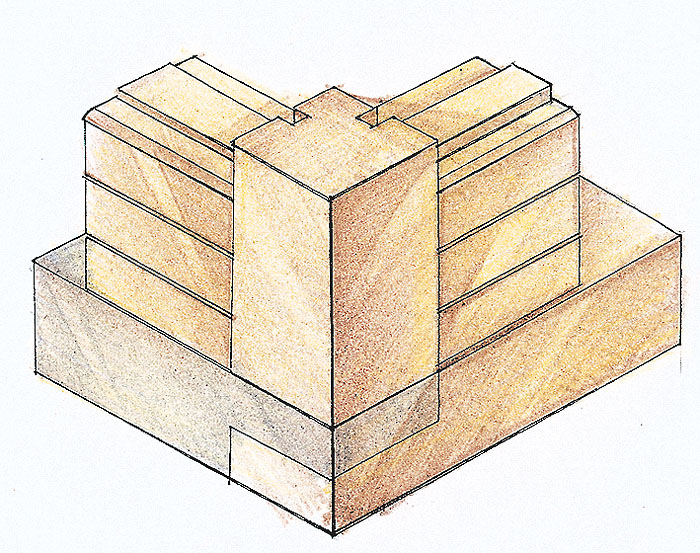

Основные детали конструкции:
а- наборный профилированный элемент;

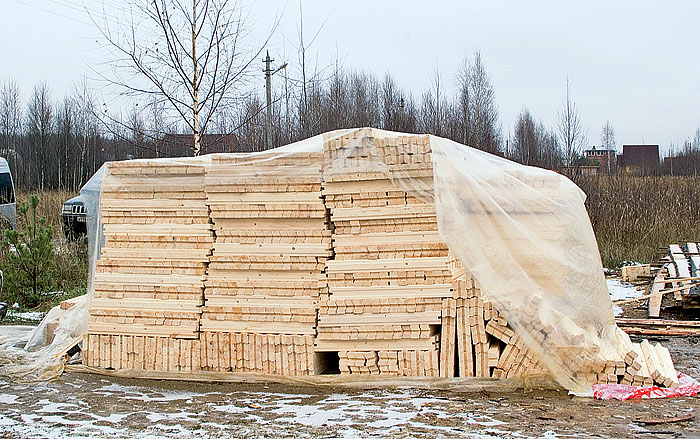

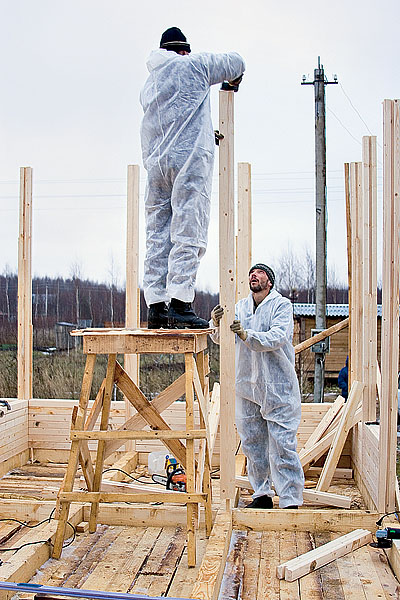

б- стойка Вертикально установленные деревянные стойки крепят к брусу нижней обвязки, между ними горизонтально укладывают наборные профилированные элементы Наборные профилированные элементы можно хранить прямо на строительной площадке. Главное- не допустить их намокания, которое может вызвать изменение геометрии Придать стойкам неподвижность помогают временные раскосы, изготовленные из горбыля

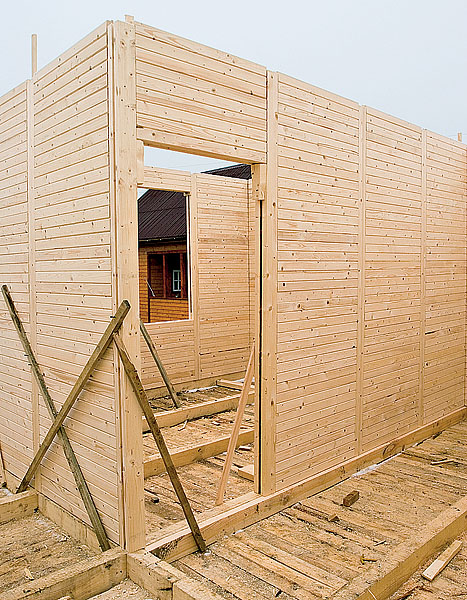

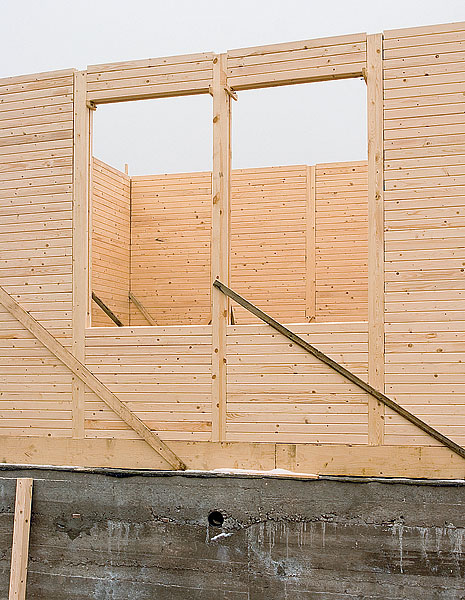

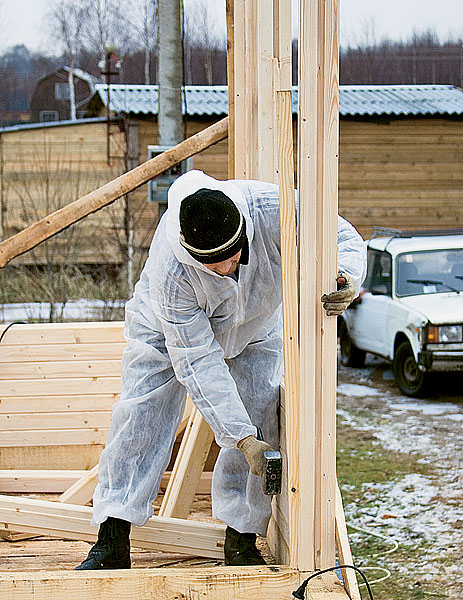

Наборные элементы, установленные над проемами, временно фиксируют с помощью коротких чурбачков Стены первого этажа дома полностью собраны. Теперь, если это предусмотрено проектом, можно начинать монтаж стен второго этажа (аналогично первому) либо приступать к сборке мансарды Необходимые для возведения мансарды леса прикрепляют прямо к стенам Балки перекрытия изготовляют из досок сечением 15050мм Кстойкам наборных стен лицевого и тыльного фасадов с помощью МКЭ прикрепляют доски сечением 10050мм. Они послужат не только стойками каркаса мансарды, но и обрешеткой для крепления утеплителя, а затем и внешней обшивки

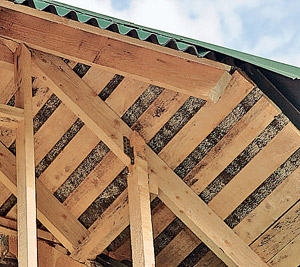

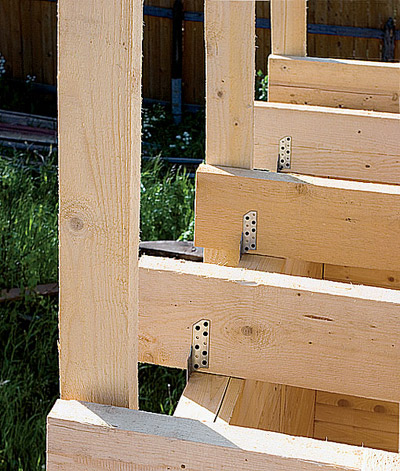

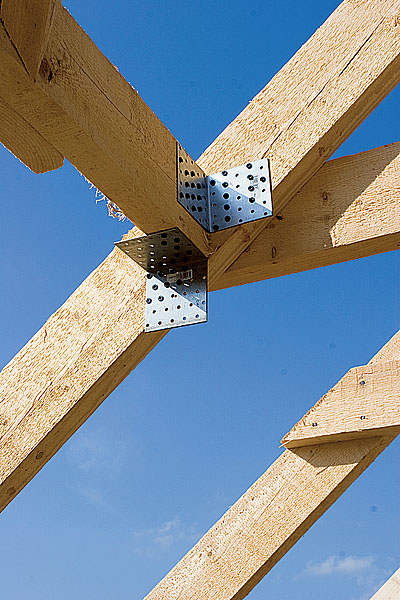

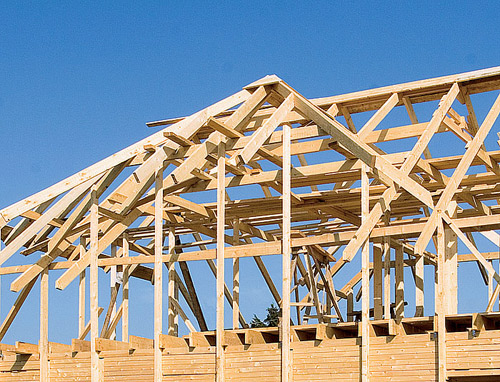

Каркас мансарды и стропильную систему изготовляют из доски сечением 15050мм. При их создании также широко используют металлические крепежные элементы- хомуты, уголки и пластины, закрепляемые саморезами

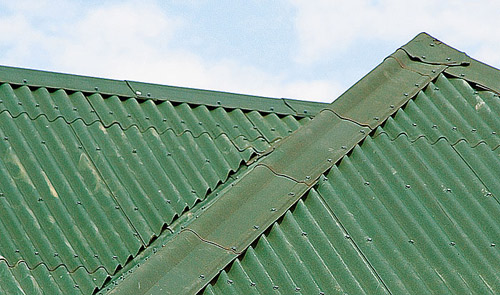

Обрешетку из необрезной доски обрабатывают защитным составом. На нее настилают два слоя рубероида, а поверх укладывают ондулин

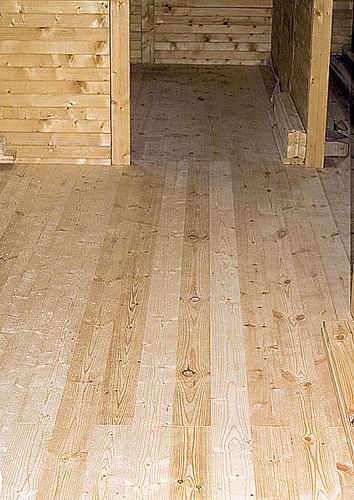

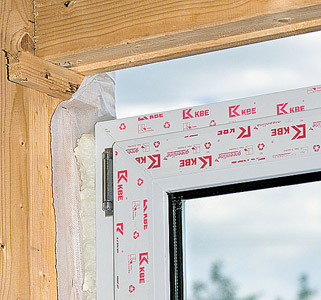

На черновой пол настилают пергамин, затем- утеплитель (100мм), прикрывая его слоем пароизоляции. Потом "вразбежку" укладывают половую доску Впроемах устанавливают пластиковые окна. Зазор между стойками и рамой не превышает 20мм- его запенивают

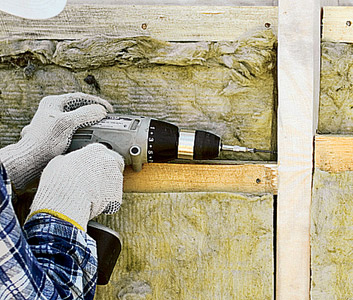

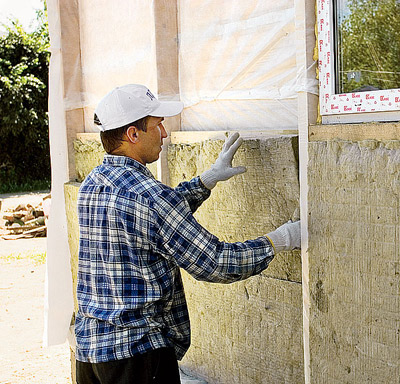

Утеплитель толщиной 50мм укладывают в два слоя так, чтобы внешний слой прикрывал "щели" в слое внутреннем. Кстойкам через каждые две плиты крепят дополнительный брусок-опору

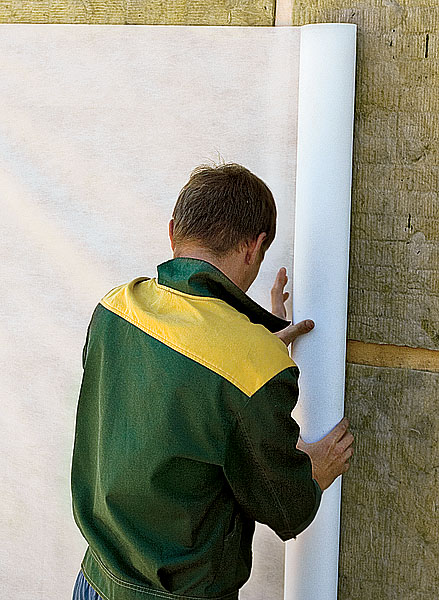

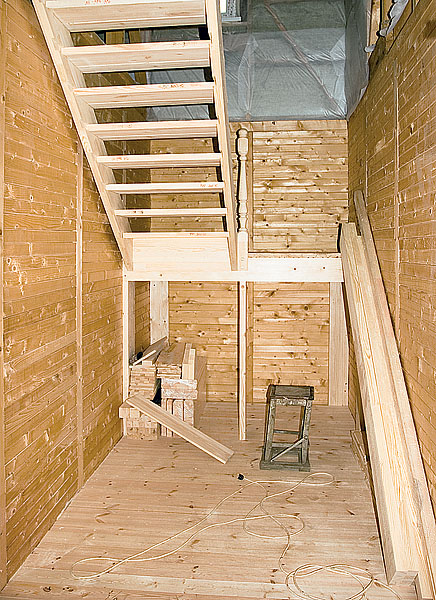

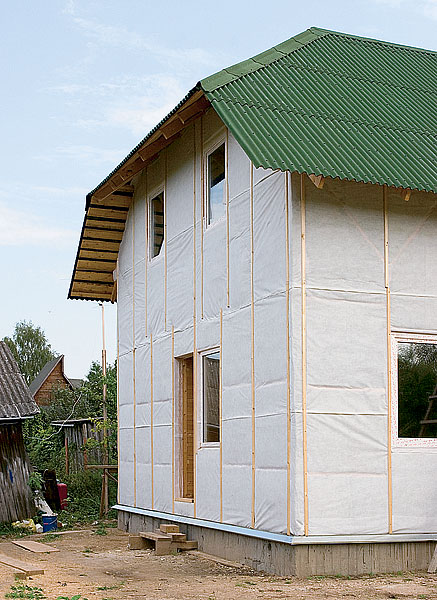

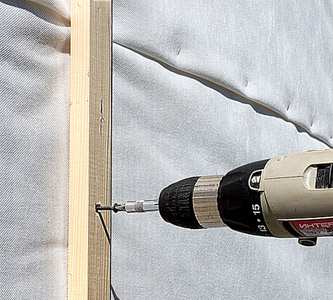

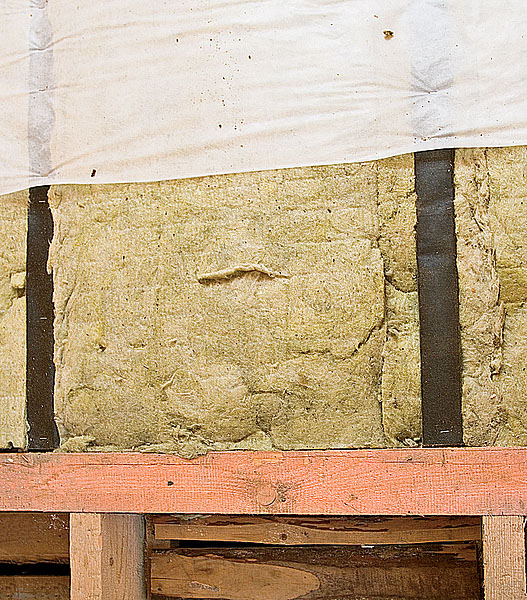

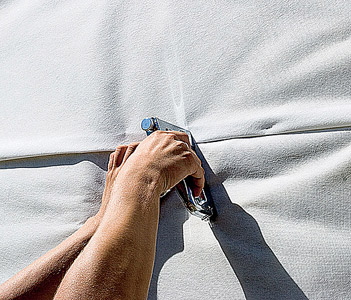

Свнешней стороны слой утеплителя прикрывают ветроизоляционной мембраной "Изоспан А". Взоне нахлеста ее листы подворачивают и крепят к дополнительным брускам-опорам степлером Двухмаршевую лестницу создают "строительным" способом Изнутри дома утепленные стены мансарды и скаты крыши обшивают вагонкой и покры-вают лаком

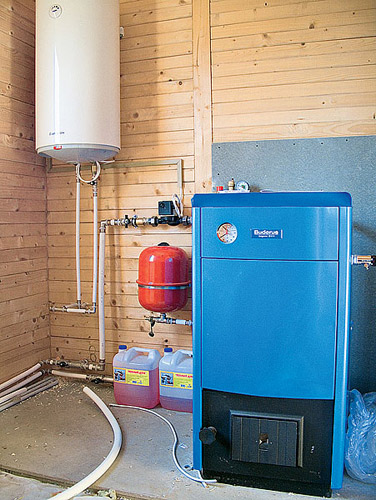

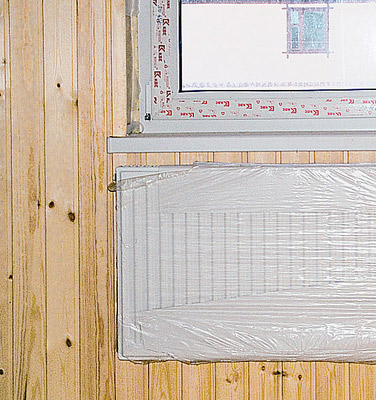

Конвекторы питает стальной твердотопливный котел. Горячую воду обеспечивает накопительный водонагреватель. Металлополимерные трубы систем ХВС, ГВС и отопления проложены открыто

Для нашего журнала стало доброй традицией знакомить читателей с новыми, в том числе и весьма необычными, технологиями строительства домов. Иконечно же, нас как истинных, не побоимся этого слова, патриотов особенно радует, когда такие технологии не приходят в нашу страну из-за рубежа, а разрабатываются отечественными специалистами. Эта статья как раз и расскажет об одной из подобных разработок.

Технологии скоростного возведения домов в последнее время вызывают все больший интерес у застройщиков. Иэто неудивительно. Ну кому хочется год (а то и два) ждать светлого момента, когда можно будет наконец-то въехать в новый дом?! Да и денег такой долгострой, как правило, съедает значительно больше, чем планировалось. Другое дело, когда весной стройку начали, а к осенним холодам уже закончили. Технология, которую мы сегодня представляем, позволяет творить именно такие чудеса. Ипотому наш рассказ о ней мы начнем несколько необычно.

Давайте помечтаем

Допустим, вам всю жизнь хотелось построить для себя, а также для любимых чад и домочадцев деревянный дом. Ивы даже продумали его эскизный проект, но пока не решили, как и из какого существующего древесного строительного материала (бревно- тесаное или оцилиндрованное, брус- обычный или профилированный, а может быть, клееный) вы будете его возводить. Да и денег для того, чтобы не только начать, но и благополучно завершить строительство, в наличии явно недостаточно (на строительных рынках сегодня все дорого- что материалы, что услуги).

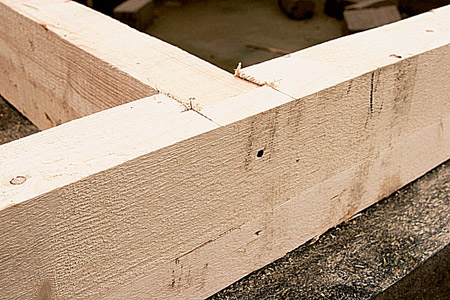

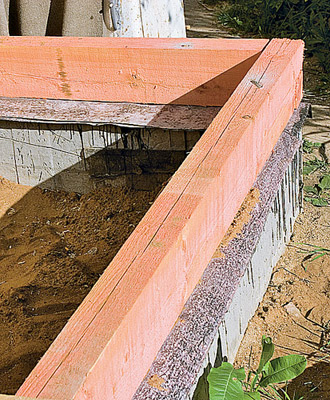

Прежде чем приступить к сборке деревянных стен, по всему их периметру создают обвязку из бруса сечением 150100мм. Чтобы предохранить ее от гниения, брус обрабатывают защитным составом в два слоя

Но вот однажды, зайдя в строительный магазин, вы обнаруживаете в одном из его отделов полку всего с двумя деревянными деталями: длинный брус, на гранях которого есть продольные пазы, и короткий профилированный брусок, также с пазами, но на торцах. Ирядом с этой полкой дежурит продавец-консультант, вооруженный портативным компьютером. На ваш вопрос: "Что это за детали?"- симпатичный молодой человек (а может быть, миловидная девушка) отвечает: "Перед вами элементы новой строительной системы, где используется всего два вида деталей. Авот построить из них дом можно практически любой конфигурации, высотой в два этажа, да еще и с мансардой (извините, выше, к сожалению, нельзя). Причем сделать вы это сможете даже собственными силами и в самые сжатые сроки. Для начала надо ввести в компьютер данные о размерах дома, а еще лучше- планировку, по которой он мгновенно просчитает необходимое количество деталей. Если результат его работы вам понравится, вы (естественно, после оплаты) получите все необходимое на складе магазина».

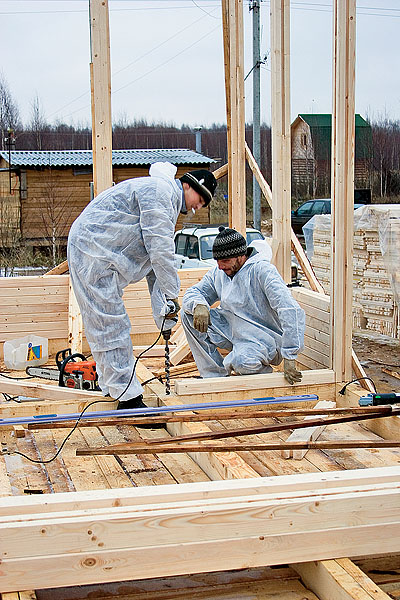

Порядок установки несущих стоек.

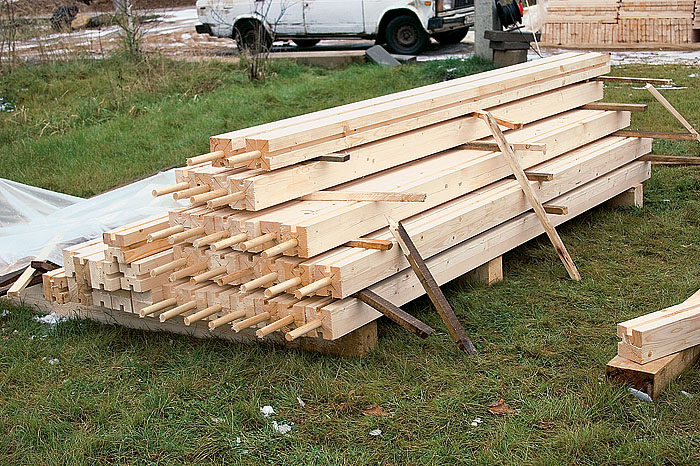

По центру торцов стоек сверлят отверстия, в которые вбивают деревянные нагели.
По шаблону делают отверстия в обвязке.
Впросверленные отверстия обвязки вбивают нагели стоек

Вот тогда-то вы и вспоминаете о своей пока еще не реализованной мечте и бережно достаете хранимый у сердца (а где же еще может жить мечта?) эскизный проект. Его не менее бережно берут из ваших рук и после недолгих манипуляций с клавиатурой компьютера показывают трехмерное изображение дома: его стены действительно собраны с применением тех самых деталей, два экземпляра которых лежат на полке (на укрупненном изображении это ясно видно). Ивам сразу же выдают распечатку, где значится, что для того, чтобы ваша мечта в ближайшее время превратилась в реальность, точнее- стала стенами здания, надо приобрести стоек (тех самых длинных брусов с пазами)- столько-то, коротких профилированных брусков- столько-то. Внизу проставлена стоимость- увидев эти цифры, вы почти радостно направляетесь в сторону кассы и оформления доставки. Как здесь не обрадоваться, если мечта оказалась вполне достижимой!

И вот спустя несколько дней на ваш участок въезжает грузовик, доставляющий все необходимое, включая проектную документацию и краткое руководство, объясняющее порядок сборки. Вы берете отпуск, приобретаете дрель и сверло рекомендованного руководством диаметра, мобилизуете всех родственников (это, конечно, если с деньгами совсем беда) или нанимаете бригаду строителей. Ивот через неделю-две на участке вырастает дом. Пусть пока без крыши, без окон и дверей... Но это именно он. Тот самый. Из мечты. Ну кто же мог предположить, что это так просто!

Возвращаемся к реальности

Думаете, описанная картина так уж далека от действительности? Сильно ошибаетесь. Если описанного нами магазина в природе действительно пока нет (к сожалению!), то технология строительства домов с использованием всего двух видов деревянных деталей вполне реальна. Иприменяют ее уже не один год.

Порядок сборки фрагмента

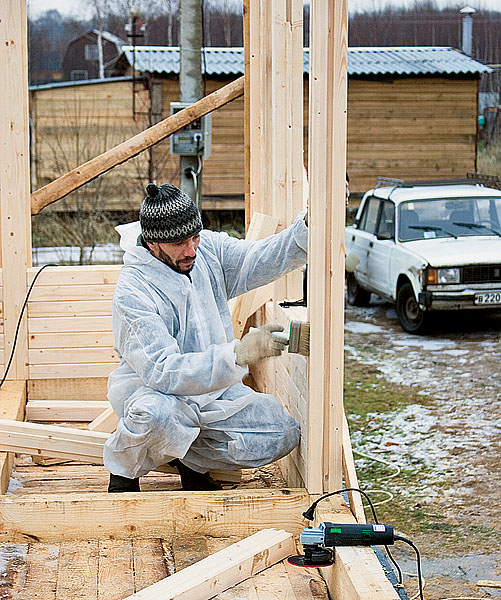

Cтены между двумя стойками. Продольный паз в стойке обрабатывают защитным составом.

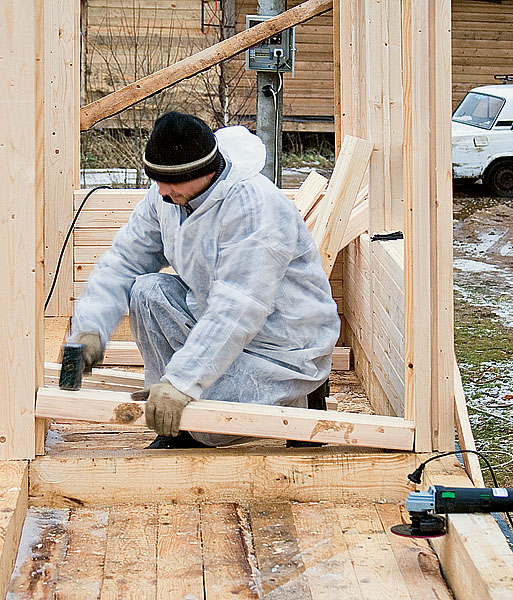

Затем в него вкладывают деревянную шпонку, при необходимости ее вбивают осторожными ударами. На шпонки надевают первый наборный элемент, за ним- остальные

Не сразу все получилось, но проблему наш изобретатель тем не менее решил. Взяв за основу старинный способ возведения стен хозяйственных построек "в столб" (горизонтально располагаемые отрезки бревна врезали шипом в паз вертикальной стойки, причем рубку выполняли только вручную, поскольку каждый из горизонтальных элементов имел индивидуальную конфигурацию), Владимир Ревмарович усовершенствовал процесс. Вертикальные бревна-стойки заменил брусовыми (сечение- 100г 100мм, длина- 3м) с продольными канавками-пазами (сечение- 2020мм) в боковых поверхностях. Вместо горизонтальных бревен с шипами на торцах использовал наборные профилированные элементы (94010065мм), сверху каждый из них имеет продольный шип, снизу- соответствующий ему паз. От шипов на торцах этих элементов автор отказался (при сборках-разборках и транспортировке их сломают), а вместо шипов применил пазы (сечение- 2020мм). Соединять же стойки с наборными элементами он решил с помощью прямоугольных деревянных шпонок (сечение- 4020мм). Таким образом, все детали максимально подогнаны под заводское производство. На свое изобретение автор получил патент № 21215449 от 10 октября 1998г. «Сборно-разборная стеновая конструкция для малоэтажного строительства». Не нашлось в целом мире ничего похожего!

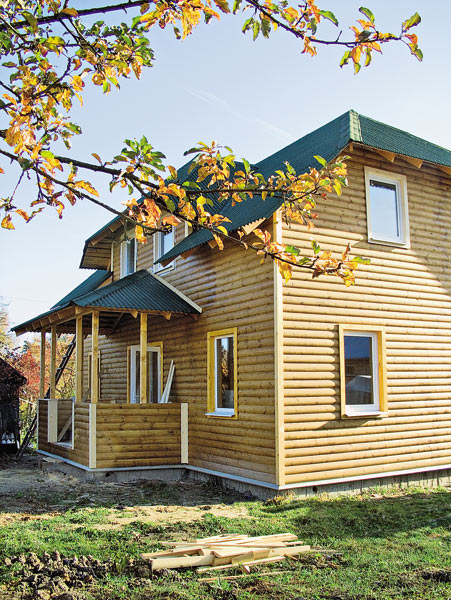

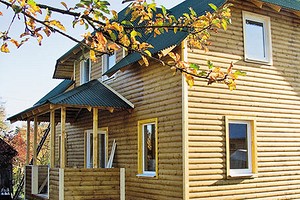

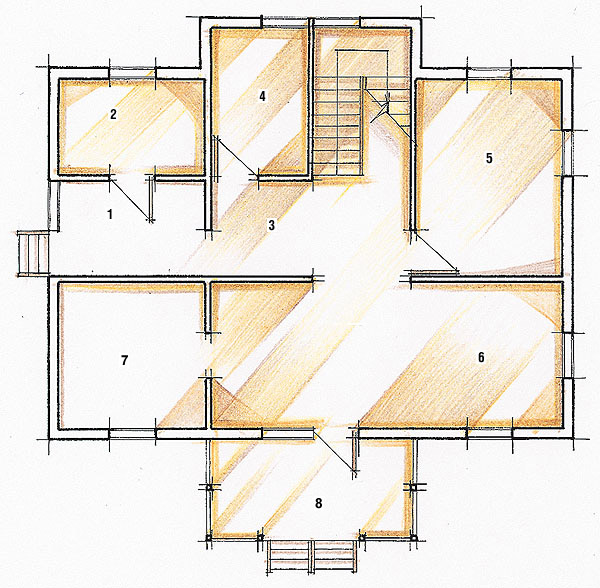

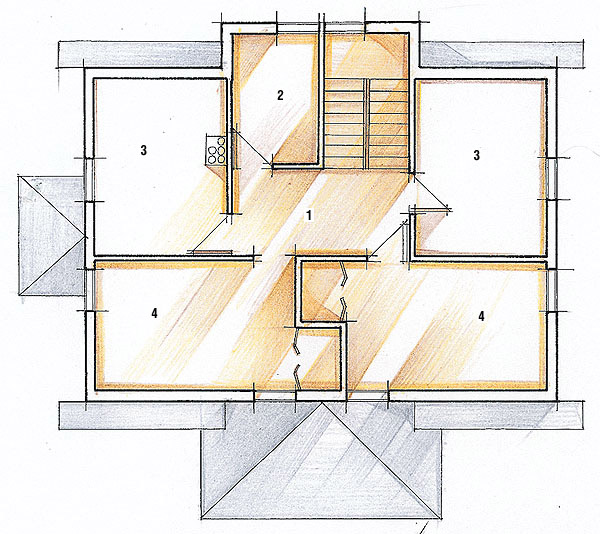

Ну а теперь настала пора рассказать о строительстве по этой технологии дома площадью 141м²- фирма «Эзида-Комфорт» (она является патентообладателем) возвела его в одном из дачных поселков.

Заглянем в историю

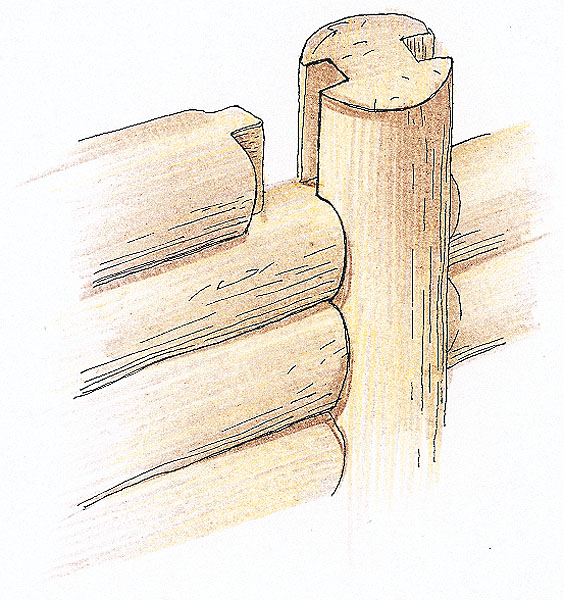

Для возведения хозяйственных построек на Руси издавна применяли несколько необычные виды рубки, отличающиеся от используемых при строительстве жилья. Пожалуй, наиболее любопытен вариант "в забир" ("в столб"). Выглядело все примерно так. Вземлю вкапывали четыре угловых столба, а если планировали сооружение большой длины, то между ними- еще и столбы промежуточные. Встолбах выбирали продольные пазы. Промежутки между столбами заполняли горизонтально располагаемыми отрезками бревен одинаковой длины, с обоих концов которых вырезали шипы под размер паза.

Вначале был фундамент

Фундамент дома- ленточный мелкозаглубленный армированный. Ленты заложили под всеми несущими стенами, а также, чтобы создать дополнительную опору для лаг пола,- под большими пролетами. Для их устройства вырыли траншеи глубиной 600мм, по дну которых отсыпали песчаную (ее пролили водой и утрамбовали), а затем гравийную подушки- каждая высотой 150мм. Далее в траншеях установили дощатую опалубку, а в нее уложили металлический каркас: горизонтально- арматуру диаметром 10мм (в каждой ленте шесть ниток), для вертикальных перевязок- диаметром 6мм. Чтобы соорудить продухи, в опалубку заранее заложили отрезки асбоцементных труб.

Порядок соединения бруса верхней обвязки со стойками стены.

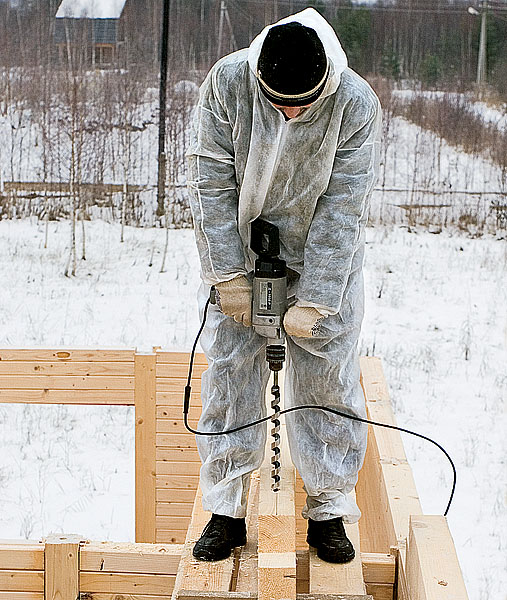

Вобвязочном брусе строго над центром стойки сверлят сквозное отверстие.

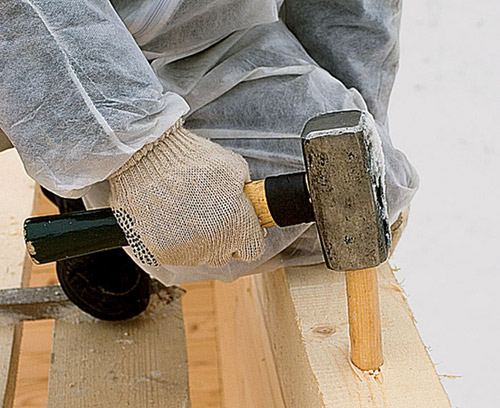

Вотверстие вбивают деревянный нагель, который и скрепляет между собой брус и стойку.

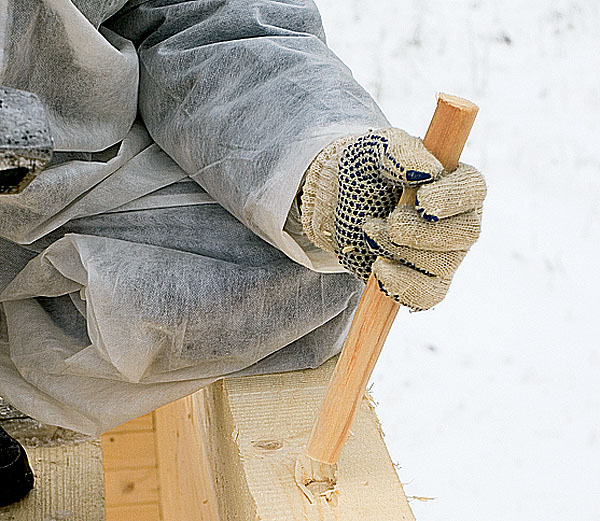

Чтобы вбитый нагель не вылез наверх при усадке конструкции, его утапливают

При отливке лент использовали бетон марки М300. Верхняя их кромка поднята над уровнем земли на 0,5м. Ширина лент под несущими стенами- 350мм, под большими пролетами- 300мм. После снятия опалубки поверхность лент выровняли цементным раствором.

Когда цемент застыл, верх лент обработали битумной мастикой и наклеили первый слой рубероида. На него также нанесли мастику и наклеили второй слой рубероида. Таким образом был создан горизонтальный гидроизоляционный барьер.

Обвязка и черновой пол

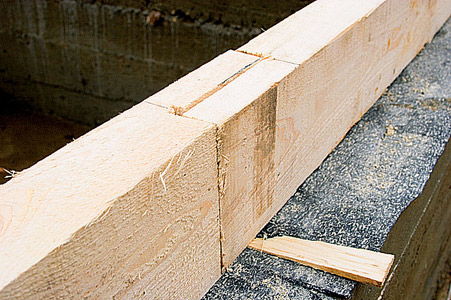

Возведение деревянных стен начали с создания обвязки из бруса сечением 150100мм (брус укладывали на узкую пласть). При стыковке бруса в углах и по длине использовали такие стандартные приемы, как соединение в полдерева ит.д., но для придания конструкции большей прочности с наружной стороны углы и продольные стыки дополнительно скрепили гвоздевыми пластинами. Изнутри дома эти узлы усилили металлическими уголками, прикрепленными к брусу саморезами. Но прежде чем установить и те и другие элементы, брус обвязки в два слоя покрыли огнебио- влагозащитным составом. Потом смонтировали лаги пола. Для этого доски сечением 15050мм установили с шагом 600мм (что соответствует ширине плит утеплителя). Кобвязочному брусу лаги прикрепили с помощью металлических крепежных элементов (МКЭ)- хомутов, закрепляемых саморезами.

Затем вдоль нижней кромки лаг и обвязочного бруса набили бруски сечением 5050мм, а на них уложили мерные отрезки необрезной доски, создав таким образом черновой пол. Он послужил настилом, по которому передвигались рабочие при выполнении всех последующих операций.

Сборка стен

Этот процесс напоминал игру в детский деревянный конструктор. Водном из углов будущего дома в обвязке просверлили отверстие диаметром 32мм и с помощью круглого деревянного нагеля (диаметр- 31мм) прикрепили к нему первую стойку (нагель одновременно входит в торец стойки и в обвязочный брус). Отступив от оси первой стойки вдоль одной стены на расстояние 1040мм, просверлили еще одно отверстие и установили вторую стойку.

Понятно, что, когда одна из стоек уже установлена, отсчитывать расстояние от ее центра затруднительно. Поэтому на практике определяют расстояние от боковой поверхности стойки до центра следующего отверстия. Для этого можно использовать как специально изготовленный шаблон-кондуктор, так и- при определенном опыте- любой из наборных элементов. Кстати, шаг между стойками является определяющим при проектировании дома, поскольку именно он задает как наружные габариты дома, так и размеры внутренних помещений; он же диктует ширину устанавливаемых дверей и окон.

После того как обе стойки установлены, расположенные в них друг напротив друга продольные пазы обрабатывают огнебиовлагозащитным составом с помощью кисти (при этом из паза вычищают стружку и мусор), а затем в них вставляют закладной элемент-шпонку. Потом по шпонкам, как по направляющим, опускают на обвязочный брус наборные элементы (5-6 шт.)- они относительно жестко связывают нижние зоны двух стоек в единую конструкцию. Затем переходят к монтажу следующей стойки, и все операции повторяются. Итак до тех пор, пока не обойдут по периметру несущие стены.

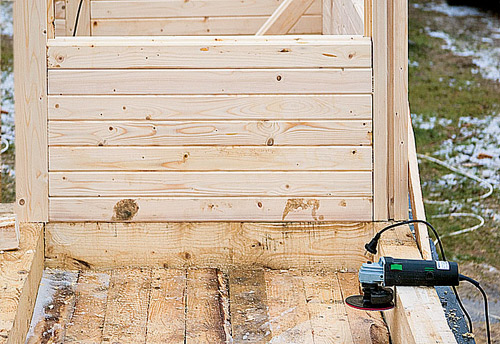

Дальше можно приступать к окончательному закладыванию наборными элементами "проемов" между стойками. Делают это без применения каких-либо уплотнителей, поскольку стены будут утеплять снаружи. Если такой "проем" является частью глухой стены, то его закладывают целиком, причем с таким расчетом, чтобы верхняя плоскость последнего наборного элемента на 15-25мм возвышалась над стойкой. Врезультате над ней образуется той же величины зазор. Впоследствии, с ростом нагрузки, создаваемой конструкцией мансардного этажа и кровлей, а также из-за усадки наборных элементов по толщине величина этого зазора существенно уменьшится и даже дойдет до нуля. На стадии же отделки его просто запенят, а при небольшом размере- зашпаклюют.

Теперь- о стенах с оконными и дверными проемами. Здесь все тоже достаточно просто. Выбрав желаемую высоту двери, а значит, и дверной коробки, к ней прибавляют 2см и на этой высоте к стойкам со стороны проема саморезами прикрепляют по обрезку доски. После этого выше них в продольные пазы вставляют деревянные шпонки, а затем закладывают проем до верха наборными элементами. Оконные проемы создают примерно так же, с той лишь разницей, что их нижнюю часть (от пола до будущего подоконника) закладывают наборными элементами. Несколько забегая вперед, скажем, что, когда станут монтировать окна и двери (способ монтажа практически тот же, что и для любой каркасной конструкции), обрезки досок, являющиеся временной опорой для расположенных выше проема наборных элементов, уберут. При этом по необходимости добавят либо уберут блоки или подтешут их до необходимого размера, а затем прикрепят нижний блок к стойкам саморезами, после чего зазор запенят.

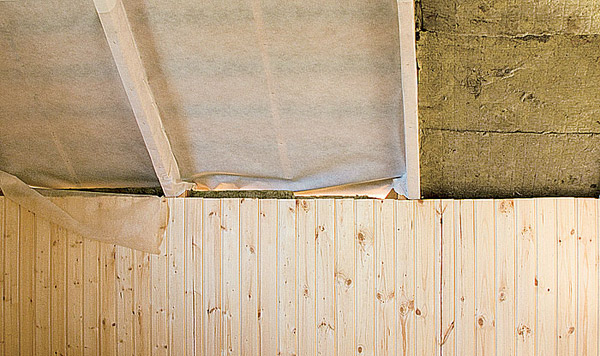

Мансардный этаж утепляют аналогично, но изнутри дома утеплитель защищают пароизоляционной мембраной "Изоспан Б". Для создания вентилируемого зазора к доскам обрешетки крепят рейки сечением 5030мм, а уже к ним- наружную обшивку (блокхаус)

Верхняя обвязка

Итак, стены собраны- осталось скрепить друг с другом верхушки стоек. Делают это при помощи верхней брусовой обвязки, аналогичной по конструкции обвязке нижней. Разница состоит разве что в технологии скрепления стоек с обвязкой. Разложенный по периметру стены и связанный в единую конструкцию брус точно над центрами стоек просверливают насквозь, а затем притягивают к ним с помощью все тех же круглых нагелей.

Что было дальше?

Честно говоря, о новой технологии возведения самих стен мы рассказали практически все. Однако, согласитесь, нельзя на этом и закончить повествование о строительстве дачного дома. Поэтому завершим наш рассказ коротко (максимум информации содержится в подрисуночных подписях).

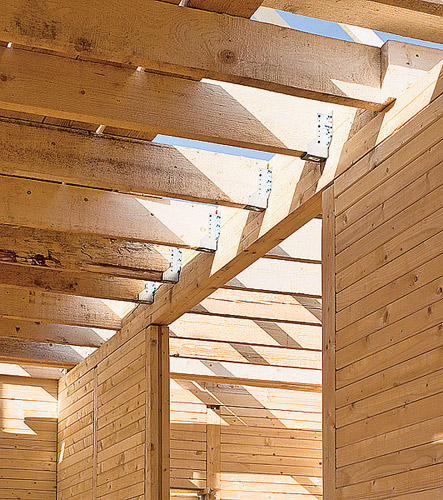

Над первым этажом создали перекрытие (его лаги монтировали по той же технологии, что и лаги пола), а затем возвели второй- мансардный этаж, с каркасными стенами (как внешними, так и внутренними), после чего всю конструкцию утеплили. Этапы и технология возведения мансарды были практически идентичны этапам строительства мансардного этажа, например, над срубом из обычного бруса, за исключением одного любопытного, на наш взгляд, приема: стойки наружных каркасных стен мансарды вынесли за линию наборных стен первого этажа на 100мм, прикрепив их снаружи к брусовым стойкам с помощью МКЭ. Этот прием позволил, так скажем, убить сразу нескольких зайцев: во-первых, выдвинуть наружные плоскости стен второго этажа на линию утепления стен этажа первого; во-вторых, увеличить площадь второго этажа; в-третьих, стойки послужили обрешеткой при утеплении наборных деревянных стен.

Иеще об одном важном приеме, который не проиллюстрирован фотографиями. Потолок первого этажа обязательно подшивают фанерой толщиной 12мм (в санузлах и котельной- многослойный ЦСП). По мнению разработчиков проекта, это позволяет создать в доме что-то вроде монолитной плиты перекрытия, что придает его конструкции в целом дополнительную жесткость.

Аргументы «за»

Автору и тем, кто ему помогал, действительно удалось разработать новую и довольно оригинальную технологию строительства быстровозводимых домов. Иничто не мешает строить по данной технологии жилища не только для временного, но и для постоянного проживания, которые сохраняют все преимущества мобильных построек: при желании их можно разобрать и перевезти на новое место с минимальными потерями.

Привлекательна для потребителя и довольно низкая цена стеновой конструкции. Так, при прочих равных условиях (фундамент, конструкция кровли ит.п.) стоимость утепленной (приведенное сопротивление теплопередаче R_o= 3,2 (м²С)/Вт) и отделанной снаружи наборной стены не превышает 1,6 тыс. руб. за 1м², в то время как цена утепленной (то есть с аналогичным R_o) стены толщиной в два кирпича уже давно перевалила за 4 тыс. руб. за 1м². Согласитесь, это веский аргумент в пользу новой технологии.

Укрупненный расчет стоимости* строительства дома общей площадью 141м², аналогичного представленному

Редакция благодарит фирму «Эзида-Комфорт» за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№112

Материал подготовил

Вадим Ковалев
