Дом по технологии ТИСЭ

Фото В.Нефедова Создание опор для фундамента:

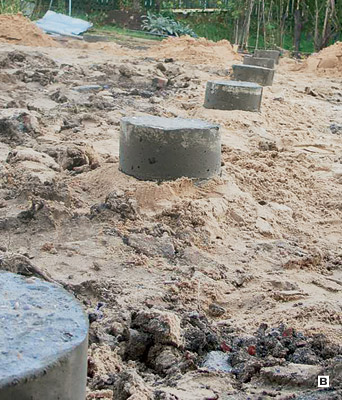

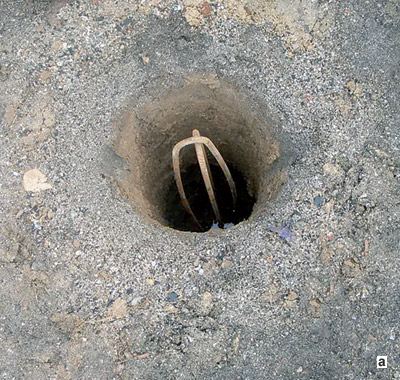

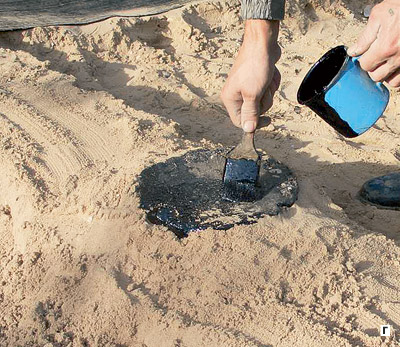

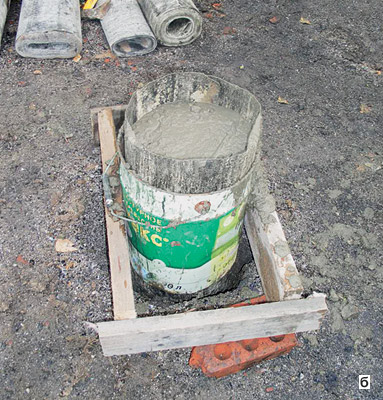

а- в скважину помещают арматуру; б- после заполнения бетоном нижней части скважины в нее завели свернутую в трубку пергаминовую рубашку; в- торец столба должен выступать на 15-20см; г- на следующий день торцы опор покрыли битумом; Стены по ТИСЭ-3М:

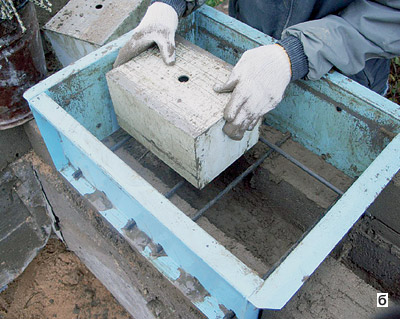

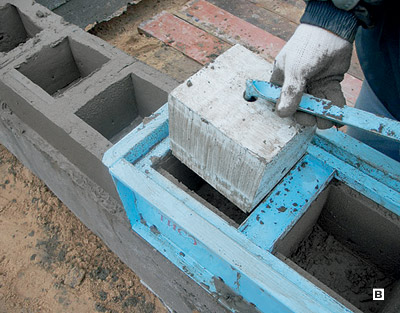

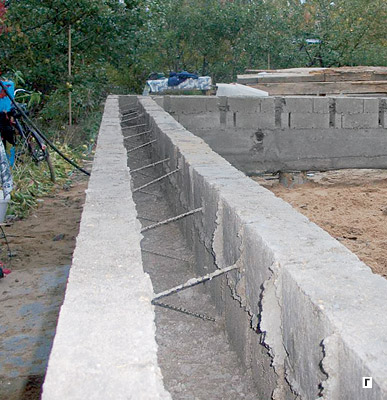

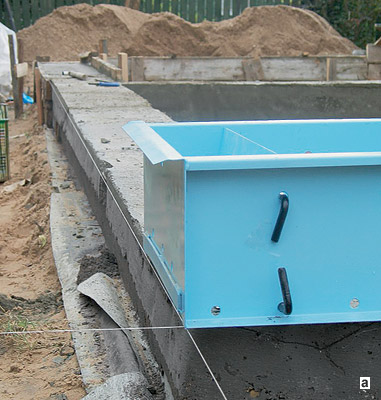

а- натягивают шнур; б- устанавливают пустотообразо-ватели; в- после трамбовки делают распалубку; г- стены армируют «гибкими связями»;

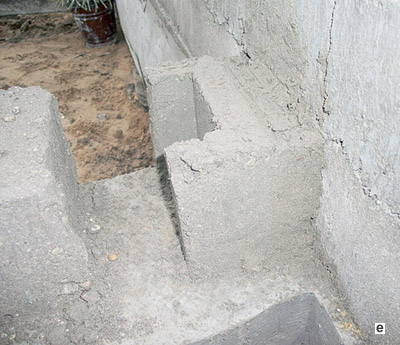

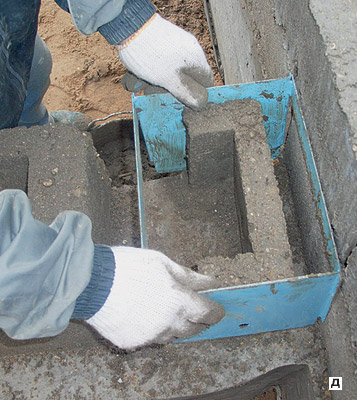

д, е- для формования коротких блоков используется опалубка-компенсатор Кладка стен:

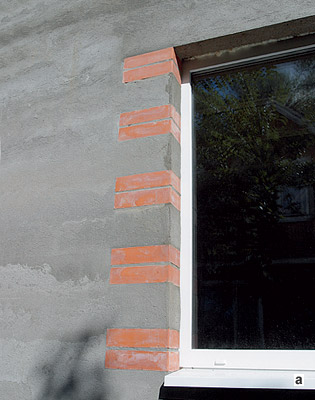

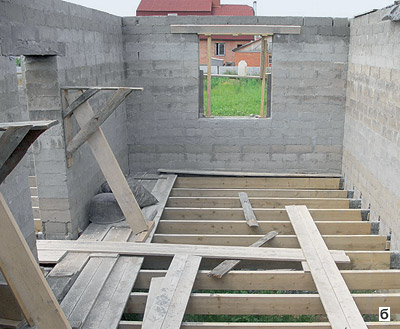

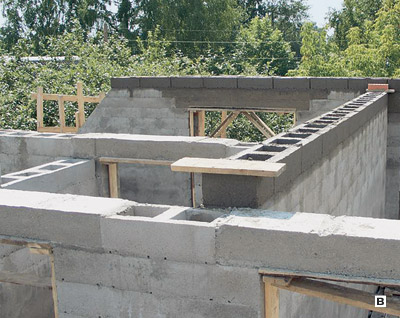

а- проемы отделывали кирпичной кладкой; б- кладку верхних рядов делали с помостов; в- внешние и внутренние стены клали без взаимной перевязки Внутренние стены для прокладки в них инженерных коммуникаций армировали прутками арматуры 6мм; внешние- дорожной сеткой через каждые 4 ряда кладки Стены по ТИСЭ-2:

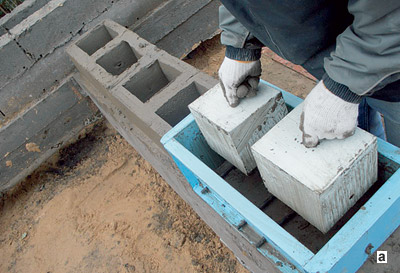

а- ТИСЭ-2М отличаются перемычкой;

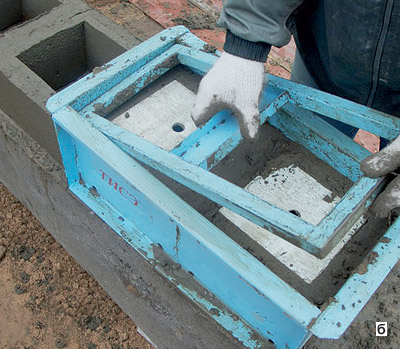

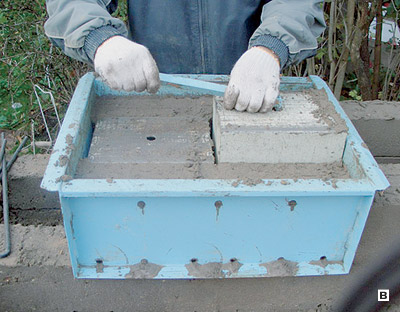

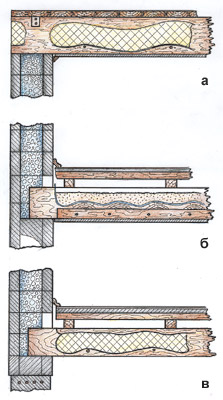

б, в- засыпка смеси, ее трамбовка и распалубка аналогичны формованию блоков ТИСЭ-3М Организация перекрытий не отличается от других технологий строительства. Вчердачном(а) и цокольном(в) уровнях надо предусмотреть утепление из минеральной ваты, для межэтажного(б)- достаточно и песчаной звукоизоляции Под домом располагали приямок из железобетонных колец, трубы были утеплены. Стояки располагали за легкой перегородкой в санузле. Перегородка снабжена створкой, используемой при эксплуатации и монтаже инженерных коммуникаций Для выравнивания и заглаживания боковой поверхности стены используется полутерок. Для создания отверстий при формовании блока были предусмотрены деревянные пустотообразо-ватели План первого этажа План второго этажа План мансарды

Стоимость возведения дома складывается из затрат на строительные материалы, рабочую силу и технику. Технология ТИСЭ, подразумевающая строительство без применения тяжелых подъемно-транспортных машин, на основе дешевых материалов, позволяет значительно снизить общий объем расходов.

Проект «Надежда»

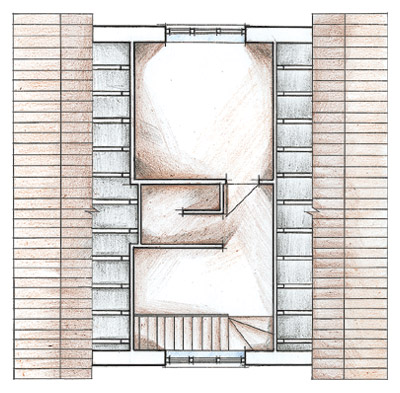

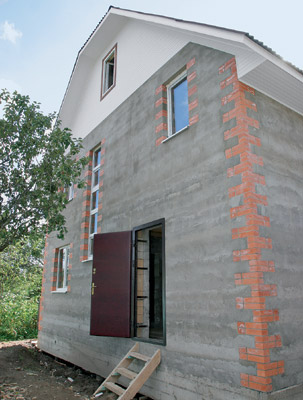

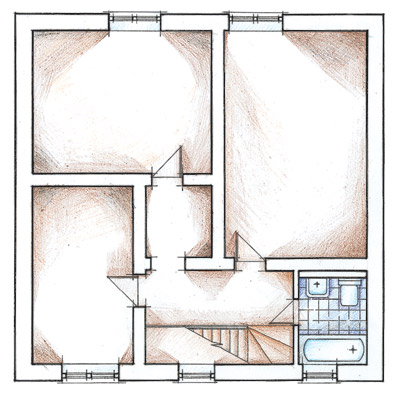

Последовательность действий при строительстве двухэтажного коттеджа по технологии ТИСЭ, охватывающей сооружение фундамента и стен здания, мы рассмотрим на примере стандартного проекта "Надежда". Дом рассчитан на круглогодичное проживание семьи из 4-6 человек. Площадь застройки- 81м², общая площадь- 155м², жилая- 75,7м². Коттедж возводился бригадой из четырех человек, время проведения работ- 2,5месяца.

Закладка основы

Перед началом работ провели анализ грунта и определили его тип, поскольку от этого зависит выбор типа фундамента. Почвы на участке оказались пучинистыми, так что фундамент стали сооружать столбчато-ленточный. Конструкция образуется из опор, заглубленных ниже уровня промерзания, и надземной части- ленты-ростверка.

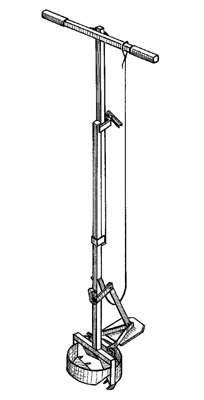

При создании столбчато-ленточного фундамента использовали ручной фундаментный бур "ТИСЭ-Ф" (цена- 1500руб.) для выполнения опорных скважин с расширенной полостью на дне. Действия производились двумя рабочими, что позволило значительно снизить стоимость этого этапа строительства.

Сооружение фундамента начали с бурения скважин под опоры. После этого (на каждую уходило около часа) в нее заводили заранее подготовленную арматуру, выполненную в виде двух U-образных скоб из арматурной стали диаметром 12мм, расположенных крестообразно. Каждая скоба изготавливалась из прутка арматуры длиной 3м из расчета, чтобы готовый каркас выступал из скважины на 15-20см.

Подушки из песка или гравия при сооружении столбчатого фундамента подобного типа не создаются!

Затем приступили к заполнению скважины бетоном следующего состава по объемным частям (цемент-песок-щебень-вода): 1:3:2:0,7. При этом использовали цемент марки М400, щебень-гранитный, поскольку пористые материалы (кирпич, известковый щебень, керамзит, шлак ит.п.) существенно снижают морозостойкость фундаментного столба, что в дальнейшем может привести конструкцию в аварийное состояние.

Перед началом заполнения бетоном у каждой скважины установили колышки-указатели уровня нижней кромки ленты-ростверка. Причем минимальный зазор между грунтом и ростверком должен составлять 15см (он необходим для последующей усадки дома). Бетон укладывали слоями по 15-20см и уплотняли тщательным штыкованием. Саму бетонную смесь готовили не более чем на час работы и реализовывали до момента схватывания.

После заполнения бетоном нижней части скважины (на 5-10см выше расширения) в нее завели свернутую в трубку пергаминовую рубашку, которая образовала гладкую часть скважины. Длину заготовки рубашки (1,8м) приняли из расчета, что она будет выступать из скважины на 15-20см под верхний обрез забитого колышка- указателя уровня. Затем завершили заполнение скважины бетоном под верхний обрез рубашки.

На следующий день выступающие торцы опор покрыли битумом (чтобы вода из опор не просачивалась в ростверк и стены). Процесс создания одного столба с учетом времени бурения скважины длился около полутора часов; на все 44 опоры ушла неделя. Когда была закончена последняя опора, приступили к организации горизонтальной перевязки столбов- ленты-ростверка.

Опалубку под ростверк высотой 40см и шириной 35см выполняли из досок. (В общем случае ширина ленты-ростверка определяется шириной возводимой стены и видом цоколя.) Для упрощения создания опалубки по периметру дома сделали технологическую отсыпку из песка под обрез фундаментных столбов, уплотнили ее и укрыли пергамином. Вместе расположения торцов опор в пергамине вырезали отверстия под них. Ленту-ростверк армировали прутком диаметром 12мм- по четыре снизу и сверху по сечению ленты, но не ближе 3см от края. Для этого в опалубку залили слой бетона толщиной приблизительно 4см и уложили на него нижние прутки. Далее опалубку заполнили бетоном, не доходя 4см доверху, и сразу же уложили верхние прутки, после чего долили бетон до конца. Связь между ростверком и опорами появляется только после полной заливки бетона в опалубку: под весом бетона отсыпка проседает примерно на 1см, благодаря чему опоры проникают в ленту фундамента. Поверхность ленты (после начала затвердевания) тщательно заглаживали и контролировали уровнем- на неровном ростверке делать кладку недопустимо.

Ленту увлажняли на протяжении недели. Распалубку выполнили через 7 суток, после чего удалили технологическую отсыпку. Тем самым создали зазор между ростверком и грунтом, компенсирующий пучинистые явления. Мнение, будто при сооружении подобного столбчато-ленточного фундамента зазор следует заполнять, является грубейшей ошибкой. Нарушение этого правила обернется тем, что грунт, вспучившись, просто оторвет ленту от опор.

Приведем объем материалов, использованных для сооружения фундамента. Объем бетона, необходимого для опор и ленты,- 13м³. Общий расход материалов на устройство фундамента: цемент- 3,5 т, песок- 6м³, щебень- 6м³, арматура 12мм- 480кг, пергамин- 100м².

По ценам середины 2005г. (г.Москва) стоимость материалов составила около 25тыс.руб. Общее время возведения фундамента- 10 дней.

Прочность бетона позволяла уже на следующий день после заливки ростверка приступить к возведению стен по технологии ТИСЭ.

Модули ТИСЭ

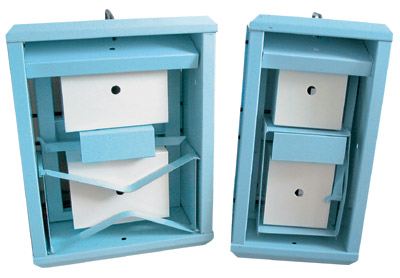

Модули для возведения стен по этой технологии представляют собой переставную опалубку, позволяющую формовать непосредственно на стене, без подстилающего раствора, пустотелые стеновые блоки из цементно-песчаной смеси с малым количеством воды. Сами модули (ТИСЭ-2М и ТИСЭ-3М) состоят из замкнутой коробчатой формы без дна с толщиной стенок 2мм и двух пустотообразователей (коробок, вставляемых в форму для создания пустот), зафиксированных в ней съемными штырями- четырьмя поперечными и одним продольным. Также в комплект входит опалубка-компенсатор, предназначенная для изготовления укороченных блоков.

Все составляющие модуля выполнены из стали. При правильной эксплуатации с его помощью можно отформовать до 10 тысяч стеновых блоков, размеры которых кратны обычной двухрядной кладке «в кирпич» (для ТИСЭ-2М) или «в полтора кирпича» (для ТИСЭ-3М). Это позволяет комбинировать такие стены с традиционными строительными материалами.

Модуль выпускается в двух основных модификациях, позволяющих создавать блоки следующих размеров (ДВШ):
ТИСЭ-2М- 510150250мм (масса- 14кг);
ТИСЭ-3М- 510150380мм (масса- 18кг).

Модуль ТИСЭ-2М в нашем случае использовался для внутренних стен дома, ТИСЭ-3М- для внешних несущих стен с засыпным утеплителем. Стеновые блоки формовались в следующей последовательности: в форму устанавливали пустотообразователи, фиксировали их, затем в 1-2 приема засыпали смесь и уплотняли трамбовкой. Распалубку (снятие формы с отформованного блока) осуществляли сразу после уплотнения смеси. Один блок создавали за 4-7 минут. Для осуществления распалубки вынимали все фиксирующие штыри и осторожно снимали форму. Плоскости угловых блоков тщательно выверяли по вертикали и горизонтали с применением отвеса и уровня. Для изготовления неполноразмерных блоков в форму закладывали пустотообразователь и перегородку-скребок.

Возведение стен

Формование стенового блока выполняется в стене без подстилающего раствора, и начинать кладку блоков можно уже на следующий день после заливки ростверка. Хотим подчеркнуть, что никакого гидроизолирующего слоя между первым рядом блоков и ростверком прокладывать не надо, поскольку просачиванию влаги препятствует слой пергамина между ростверком и торцами опор. Исходя из длины модулей (510мм) и с учетом межблочных зазоров (около 10мм), длину стены рекомендуется делать кратной 260мм (510:2+10).

Следует также заметить, что гладкие стенки модуля переставной опалубки ТИСЭ позволяют сооружать стены с ровной поверхностью, не требующей последующего нанесения штукатурного слоя. Это создает дополнительную экономию на материалах, снижает трудовые и финансовые затраты. Возводить такие стены можно на любых фундаментах.

Перед началом изготовления блоков первого ряда натягивали шнур. Ориентируясь на него, устанавливали форму. Внешние стены сооружали с помощью модуля ТИСЭ-3М. Возведение начинали с кладки угловых фрагментов стены (для угловой перевязки) из трех стандартных керамических кирпичей, один из которых разбивали пополам. Угловую перевязку можно выполнить и с использованием укороченного стенового блока длиной 12см, но в нашем случае выбрали «кирпичный» вариант как более декоративный.

Для создания очередного стенового блока форму модуля ставили вплотную к только что завершенному блоку. При этом пустотообразователи закрепляли в форме так, чтобы с внутренней стороны дома получалась более толстая стенка (11см), а с наружной- более тонкая (9см). При выполнении блоков наружных стен для поперечного армирования использовали базальтовые прутки (так называемые "гибкие связи", стоимость 1 шт.- 7руб.), закладываемые по одному на каждый блок.

После расходования смеси из одного мешка цемента (8-12 блоков) до ее схватывания приступали к выравниванию и заглаживанию боковой поверхности стены, для чего использовали полутерок. Вертикальные зазоры между блоками, отверстия от поперечных штырей, неровности по горизонтальным швам кладки заполняли цементно-песчаной смесью того же состава. Апоскольку особо тщательной затирки и полного заполнения отверстий раствором не требуется, их только прикрывали (на глубину не более 1см).

Для монтажа деревянных перекрытий в блоках еще при формовании изготавливали ниши под размещение концов деревянных балок сечением 15050мм, устанавливаемых на ребро. Балки цокольного перекрытия опирали непосредственно на ростверк. Опоры балок располагали в месте сопряжения соседних блоков с шагом 520мм (кратно 260мм). Для создания ниш при выполнении блока необходимо предусмотреть дополнительный пустотообразователь. Ради этого изготовили съемный деревянный вкладыш высотой 200 и толщиной 50мм, а его длину подобрали, исходя из типоразмера блока (110мм для внешних и 45мм для внутренних стен). При распалубке вкладыш вынули. На следующий день после укладки ряда с проемами под перекрытия установили сами балки, а затем начали формование нового ряда блоков. Так же поступали и при устройстве перекрытий между этажами. Перевязку с внутренними стенами не осуществляли, внутренние и наружные стены возводили независимо друг от друга. Если пространство под завершающий блок было меньше его стандартного размера, такой элемент формовали с применением особой опалубки-компенсатора. Если требовалось поместить блок между другими, созданными ранее, тогда в пустотообразователи не вставляли продольный штырь (иначе его невозможно было бы извлечь из формы при распалубке).

Прямолинейность стены обеспечивали изготовлением блоков по шнуру. Вертикальность конструкции проверяли через каждые 4 ряда кладки. Если стена "уходила" в сторону, поверхность кладки затирали полутерком так, чтобы устанавливаемая на нее форма приняла требуемое положение. Горизонтальность верхней плоскости каждого отформованного ряда блоков проверяли с помощью уровня. При необходимости ее также затирали. Длина полутерка для боковых стенок- не менее 50см, для верхней плоскости- не менее 120см, ширина- 10-15см. (В дальнейшем следует учитывать, что отверстия под кронштейны нельзя сверлить в местах стыка блоков.)

Наружные стены должны обладать высокими теплоизолирующими характеристиками. Это можно обеспечить надежным утеплением. Внашем случае применялась схема с засыпным утеплителем: внутри каждого блока создавалась теплая прослойка из пеноизола толщиной 18см. Такая конструкция по теплосберегающим характеристикам эквивалентна кирпичной кладке толщиной 3м. Засыпку пеноизола с одновременным его уплотнением тоже проводили через каждые 4 ряда кладки, после проверки вертикальности и горизонтальности стены.

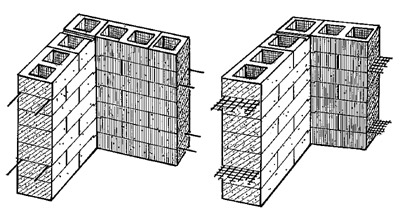

Чтобы внешние стены получались достаточно прочными, их через каждые 4 ряда кладки, сразу после засыпки и трамбовки утеплителя, армировали специальной стеклопластиковой сеткой. Она не создает мостиков холода, исключает просадку насыпного утеплителя и легко раскраивается обычными ножницами. Особо следили, чтобы стыки сеток в стене не располагались по вертикали на одной линии и не приходились на углы, оконные и дверные проемы.

Формование слоя блоков, образующих дверной или оконный проем, начинали сразу после завершения угловых элементов этого слоя. Блоки возле самих проемов изготавливали с таким расчетом, чтобы почти всегда неизбежные неполноразмерные элементы располагались где-то в середине стены. Ряд под оконным проемом укладывали на арматурную сетку (чтобы усилить конструкцию в зоне проема и заглушить горизонтальный канал стены). Образовавшуюся полость засыпали утеплителем, затем застилали пергамином, а сверху покрывали тонким слоем раствора. Зазор между внутренней и наружной стенками на боковых сторонах окна закрывали доской. Уверхних углов проемов кладку не доводили до половины блока, оставляя уступ под опору для перемычки. Полость блока, на которую обопрется перемычка, заполняли бетоном. Перемычки над оконными и дверными проемами выполняли традиционным методом- отливкой железобетонных элементов в опалубке непосредственно на стене (бетон- такой же, как при заливке ростверка). Размеры дверных и оконных проемов делали кратными 26см (высота окон- 1350мм, ширина- 1290, 2060, 770, 1540мм; высота дверей- 2100мм, ширина- 890, 790, 1030мм). При монтаже стандартных дверных и оконных коробок в такие проемы устанавливаются компенсирующие доски. Крепление коробок к блокам ТИСЭ осуществляется обычным способом.

Внутренние стены формовали с помощью модуля ТИСЭ-2М. При этом первый ряд начинали с блоков, смежных с внешними стенами. Пустотообразователи блока внутренней стены фиксировали таким образом, чтобы в нем получались две равные по объему полости, разделенные вертикальной поперечной перегородкой. Для воплощения архитектурного замысла оконные проемы также отделывали элементами кирпичной кладки. Внутренние стены дома армировали прутками арматуры- для каждого ряда применяли по два прутка диаметром 6мм, располагаемых горизонтально. Это дало возможность использовать вертикальные каналы стен для прокладки в них инженерных коммуникаций. Поскольку блоки монтировали слоями (в день один слой), возведение стен дома длилось двамесяца.

Стропила и фермы крыши соединяли со стенами через брус сечением 150150мм, заделанный по периметру внешних стен (мауэрлат). Мауэрлат закрепляли на стене с помощью закладных элементов, выполненных в виде U-образных кусков проволоки диаметром 6мм. Они располагались по периметру стены с шагом в 1,5м и бетонировались в полость блока. После окончания строительных работ приступили к монтажу инженерных коммуникаций.

Инженерные коммуникации

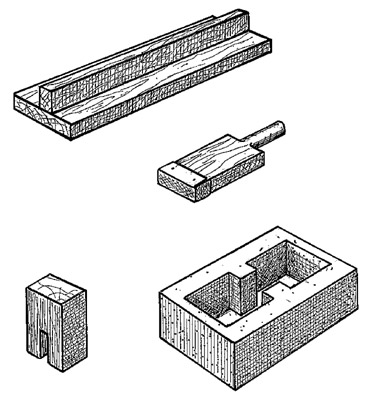

В соответствии с принятой схемой в местах монтажа арматуры (выключатели, розетки ит.п.) еще при формовании блоков предусматривали выполнение отверстий под нее. Помимо этого, изготовили деревянные стаканы, размеры которых соответствовали выбранной электроарматуре. При создании блока, в котором предполагалось отверстие, сначала укладывали немного раствора, затем помещали в опалубку стакан и завершали формовку. Стакан извлекали сразу после распалубки. Штатную коробку закрепляли на месте только после выпуска из отверстия всех проводов, задействованных в этом узле.

Заложение водопроводных труб осуществлялось на глубине, превышающей расчетную глубину промерзания на 0,5м. На этом уровне трубопровод входил под дом и поднимался через подполье. Под зданием, в зоне ввода коммуникаций, расположили приямок из железобетонного кольца диаметром 1м. Вподпольном пространстве трубопроводы были утеплены минватой.

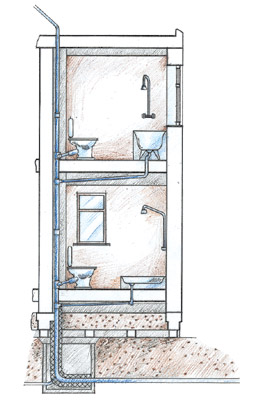

Стояки канализации и водоснабжения расположили за легкой перегородкой в ванной комнате. Перегородка была снабжена створкой для монтажа и эксплуатации.

Стояк канализационной системы выведен выше второго этажа вентиляционным трубопроводом диаметром 50мм. Вентиляция необходима для правильной эксплуатации септика и нормальной работы водяных затворов на сантехнических приборах.

Система газоснабжения дома выполнялась по открытой схеме, а не во внутристенных полостях.

Каналы вытяжной вентиляции тоже проводили по вертикальным каналам внутренних стен. Для каждого помещения создали свой канал, воздуховоды вывели через крышу на улицу. Вкаждой комнате было заранее предусмотрено отверстие во внутренней стенке блока, располагаемого в верхнем ряду, для монтажа решетки вытяжной вентиляции.

Приточную вентиляцию организовали через специальные каналы под оконными рамами. Перед установкой окна на верхнюю плоскость подоконной стенки уложили связанные между собой вентиляционные трубки сечением 52см (2 см² проходного сечения труб на 1м² помещения).

Подводя итог, заметим, что, как следует из практического опыта, технология ТИСЭ обеспечивает:

снижение общих затрат в несколько раз по сравнению с другими строительными технологиями;

возможность строительства без применения тяжелых подъемно-транспортных средств;

возможность строительства на неподготовленных строительных площадках (без электричества).

Укрупненный расчет стоимости работ и материалов по строительству дома общей площадью 155м², похожего на представленный
