ГВС: режим non-stop

В наши дни редко встретишь аскета. Большинство людей избалованы прогрессом и не согласятся расстаться ни с одним из благ «коммунального рая». Горячее водоснабжение для нас не просто необходимость. Оно как бы символизирует грань между неустроенным, «пещерным» бытом и современной жизнью.

Cистема централизованного горячего водоснабжения (ГВС) верно служит горожанам большую часть года. Но в ее работе бывают случайные перебои; кроме того, проходят плановые профилактические осмотры, когда нам поневоле приходится, как в старые времена, подогревать воду в кастрюле на плите. Впрочем, сегодня так поступают немногие. Ведь проблему можно решить просто и сравнительно недорого - приобрести электрический водонагреватель. Ассортимент этого оборудования необычайно широк. Его производят такие известные компании, как Electrolux, Timberk (обе - Швеция), AEG Haustechnik, Bosch, Stiebel Eltron, Vaillant Group (все - Германия), Ariston, Baxi, Thermex (все - Италия) идр. Найти среди сотен выпускаемых ими моделей именно тот прибор, который вам нужен, нелегко. Мы решили помочь нашим читателям сориентироваться в мире водогреев.

1

2

3

4

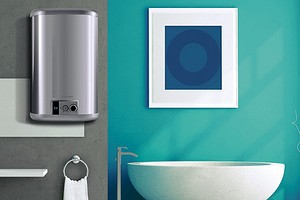

1. Современные водонагреватели легко вписать в интерьер ванной.
2. Некоторые приборы комплектуют водонепроницаемым пультом ДУ.
3. Настенный кипятильник EBK 5 GA (Stiebel Eltron) - 5л, цена - 12 500руб.
4. Накопительный безнапорный водонагреватель Eureca (Ariston) - 13л, цена- от5200руб.

5

6

7

8

5, 6. Накопительные водонагреватели: PRO 10 R/3 (Ariston) объемом 10л, цена - от 3тыс.руб. (5); EWH 30 Centurio H (Electrolux) объемом 30л, цена - 7500руб. (6).
7, 8. Проточные приборы: MP 6 (AEG) мощностью 6 кВт, цена - 9200руб. (7); DHF C (Stiebel Eltron) мощностью от 13,2 кВт для сети с напряжением 380В, цена - от14 тыс.руб. (8).

Знакомство

Бытовые электрические водонагреватели бывают проточными и накопительными (существуют также проточно-накопительные модели, но они предназначены в основном для коммерческих, промышленных и общественных зданий). Ите и другие подразделяются на напорные (закрытого типа) и безнапорные (открытого типа). Это, так сказать, базовая классификация, охватывающая все многообразие представленных на рынке приборов. От типа нагревателя зависят его возможности и установочные параметры. Только разобравшись в них, можно приступать к выбору конкретной модели. Итак - проточный или накопительный?

Накопительные водонагреватели (так называемые бойлеры) - традиционная альтернатива централизованному ГВС. Вспомним, например, знаменитые твердотопливные «титаны», которые выручали обитателей советских городов, городков и поселков вплоть до конца 60-х гг. ХХ в. Сегодня в загородных домах довольно широко распространены газовые бойлеры. Однако они сложны в подключении, требуют выделенного газопровода и дымохода, поэтому не могут конкурировать с электрическими приборами, хотя использовать газ в качестве источника тепла дешевле всего.

Простейший накопительный электрический водонагреватель представляет собой бак емкостью 5-150л с встроенным ТЭНом, мощность которого обычно равна 1-6 кВт. Вода нагревается постепенно: в зависимости от размеров бака, заданной и исходной температуры - от нескольких минут до нескольких часов (в среднем 2-3ч). Вэтом основное неудобство пользования бойлером: израсходовав горячую воду, приходится долго ждать новой порции.

Все современные накопительные приборы оснащены терморегулятором и автоматическим реле, позволяющими поддерживать температуру воды на заданном уровне. Чтобы снизить теплопотери через стенки бака, последний "закутывают" в теплоизоляцию, которую закрывают снаружи тонкостенным стальным кожухом. Накопительный водонагреватель требуется периодически подвергать серьезному техосмотру (для этого нужно слить воду и демонтировать некоторые детали) - в противном случае он может прослужить всего 3-4 года.

Проточные приборы работают по иному принципу: вода поступает в небольшую колбу объемом максимум 1,5л, в которой установлен мощный нагревательный элемент. Благодаря этому устройство способно быстро повышать температуру протекающего через него потока. Отметим, что проточники, потребляющие 2,5-3,5 кВт (они наиболее широко представлены в сетевых строительных гипермаркетах), обладают весьма ограниченными возможностями: им по силам снабдить теплой водой лишь кухонную мойку. Для душа со средним расходом воды 4-5л/мин вам понадобится нагреватель мощностью 8-9 кВт, да и то придется забыть о тугих массирующих струях. Более высокой производительностью обладают проточники мощностью от 9 кВт, рассчитанные на подключение к трехфазной сети. Они могут за 1 мин нагреть до 40 С около 5,5л воды (при условии, что на входе ее температура будет составлять 10-12 С). Этого вполне достаточно, чтобы обслужить одновременно, например, душ и кухонный смеситель. Но обеспечить работу гидромассажной панели, при использовании которой расход воды достигает 20л/мин, не способен ни один бытовой проточный прибор.

9

10

11

12

9. Модели с верхним подключением легко разместить в кухонной тумбе.
10, 11. Линейки EWH Comfort (AEG) (10) и EWH Slim (Electrolux) (11) включают накопительные водонагреватели объемом 50-150л. При этом номинальная мощность приборов не превышает 2,4 кВт.
12. Модель EWH 50 AXIOmatic Slim (Electrolux) с ТЭНом, покрытым специальной эмалью, которая защищает от накипи и коррозии. Цена - 5700руб.

13

14

15

16

13. Нагреватели серии SWH FE2 (Timberk) оснащены двумя медными ТЭНами и ступенчатым регулятором мощности (0,5; 1,5; 2 кВт). Звуковой сигнал извещает, что вода нагрелась до нужной температуры. емкость бака может составлять 30, 50 и 80л. Цена - от 5500руб.
14. Кипятильник KBA 5 KA (Stiebel Eltron) оптимален для кухни. Его объем - 5л, а мощность составляет 2 кВт. Благодаря этому вода в баке нагревается до 100 С за считанные минуты.

17

18

15-18. Модели накопительных нагревателей: ABS PRO PLUS PW (Ariston) с активным анодом, цена - от 4900руб. (15); Extra SV 580 (Baxi) объемом 80л, цена - от 4400руб. (16); ABS SHT 100V (Ariston) c режимом ускоренного нагрева, цена - от 11 тыс. руб. (17); ABS PRO ECO 80V (Ariston) с функцией ECO (система антибактериальной очистки), цена - от 5200руб. (18).

Проточные нагреватели компактны, не требуют профилактики и "производят" горячую воду непрерывно, пока на них подается напряжение. Ряд этих приборов оснащен встроенным электронным блоком, позволяющим более точно поддерживать заданную температуру воды. Но лишь очень немногие внутридомовые электросети рассчитаны на подключение столь мощных устройств, что значительно сужает сферу применения проточников. Отметим также, что эффективность последних ощутимо снижается при падении напряжения в сети. Плохо справятся они и с подогревом ледяной воды, циркулирующей по трубам в зимний период. Теперь о том, чем отличаются напорные модели от безнапорных. Первые способны выдержать давление, создаваемое в городской системе водоснабжения, - 0,5-1,0 МПа. Но чтобы защитить их от гидроударов, все же стоит установить редуктор давления. Накопительные напорные агрегаты обязательно оснащают так называемой группой безопасности, включающей обратный и стравливающий клапаны. Первый предохраняет от "сухого" включения (если вдруг у вас отключат и холодную воду), второй - от избыточного давления, возникающего при расширении нагретой жидкости. Все виды напорных водонагревателей допускается использовать в сочетании с обычными смесителями.

Безнапорные модели, как правило, оснащены собственным изливом (краном или душевой лейкой). Ставить на выходе из нагревателя запорную арматуру и подключать его к обычным смесителям запрещено. Вентиль, регулирующий расход воды, устанавливают перед входным патрубком. Таким образом, внутри емкости давление воды минимально, что позво- ляет изготовлять баки и колбы из недорогого и не подверженного коррозии пластика. Но подобные приборы предназначены для обслуживания лишь одной водоразборной точки и не всегда удобны в управлении. Например, у безнапорных проточников температуру воды можно регулировать только за счет увеличения или уменьшения расхода, так как подмес холодной воды в них не предусмотрен. Накопительную безнапорную модель придется оснастить специальным смесителем, стоимость которого сопоставима с ценой водонагревателя.

Надеемся, это вступление помогло читателю определить, какой тип водонагревателя для него предпочтителен. Приступим к выбору модели.

19

20

21

22

19. Модель Maxi ES 580 V (Baxi) с термоизоляцией толщиной 55мм, цена - от 7200руб.

23

24

25

26

20-24. Проточные нагреватели: напорный RMC (AEG), цена - от 6200руб. (20); безнапор- ный DDC E (Stiebel Eltron), цена - от 6900руб. (21); напорный DHE 18 SLi (Stiebel Eltron), до 27 кВт, цена - от 28 500руб. (22); напорный DDLE Basis (AEG), цена - от 20 000руб. (23); напорный DDLE ThermoDrive (AEG), цена - от 2190руб. (24).
25. Умощных проточников обычно предусмотрены плавная регулировка температуры и подмес холодной воды.
26. Бюджетные модели, как правило, оснащают ступенчатым регулятором. Выбирая уровень нагрева, пользователь включает один из двух ТЭНов, обладающих разной мощностью, или оба элемента одновременно. Почти все современные приборы защищены от перегрева.

27

28

27. Устройство накопительного напорного прибора для квартиры.
28. Устройство накопительного напорного водонагревателя.

Копить, чтобы тратить

При покупке накопительного прибора прежде всего обратите внимание на емкость бака, его габариты, тип нагревательных элементов, особенности управления и подключения. Затем поинтересуйтесь, каков способ защиты от коррозии и накипи и есть ли устройства безопасности.

Баки большинства накопительных водонагревателей изготовляют из стали и изнутри наносят особо прочные эмали. Эмалевое покрытие надежно защищает сосуд от ржавчины, однако со временем, главным образом из-за термического расширения и сжатия, на нем могут возникать трещины. Чтобы замедлить коррозию на поврежденных участках, применяют электрохимическую защиту. Вбаке устанавливают "жертвенный" анод из магния, более электроотрицательный по сравнению с материалом бака. Врезультате стальные стенки практически не ржавеют. Аотрицательно за- ряженный анод быстро разрушается, поэтому 1 раз в 2-4 года (в зависимости от размеров магниевого стержня) его следует заменять. Ревизионный осмотр анода - довольно хлопотная процедура, поэтому здесь пригодится датчик состояния анода (правда, им оснащены лишь немногие модели): он позволит проводить техническое обслуживание водонагревателя именно тогда, когда нужно. Не требует замены так называемый активный анод, изготовляемый из титана. Находясь под постоянным напряжением, вырабатываемым внешним источником, он создает разницу потенциалов, необходимую для защиты от коррозии. При этом интенсивность тока (ее задает встроенный микропроцессор) зависит от площади поврежденного участка эмали и состава воды. Следует учесть, что при отключении подачи энергии к прибору анод перестает выполнять свою функцию, поэтому при длительных перебоях с электричеством из такого водонагревателя нужно сливать воду.

Срок службы прибора зависит не только от качества эмалевого покрытия и действенности системы электрозащиты, но и от толщины стенок бака, которая варьируется в диапазоне 1-4мм. Сквозная коррозия на листе стали толщиной 3мм даже при постоянном контакте с богатой солями водой и отсутствии всякой защиты возникает не ранее чем через 5 лет.

Некоторые ведущие компании выпускают нагреватели с баком из нержавеющей стали. Таковы, например, линейки Centurio (Electrolux), Velis Plus Inox (Ariston). Данное решение повышает стоимость прибора на 40-50 %, а срок службы увеличивает незначительно.

Для утепления бака большинство производителей применяют полиуретановую пену, толщина слоя которой должна составлять не менее 40мм. За последние 10 лет на рынке появилось немало плоских настенных водонагревателей, которые позволяют экономить место. Но поскольку толщина изоляции у этих приборов не превышает 15мм, на поддержание заданной температуры они потребляют в 1,5-2,0 раза больше энергии.

Наиболее уязвимая деталь накопительного агрегата - электронагреватель. Обычный ТЭН представляет собой металлическую (из нержавеющей стали или меди) трубку, внутри которой находится проволочная спираль накаливания. Стальные и медные ТЭНы одинаково надежны. Поскольку медь обладает большей теплопроводностью, чем сталь, нагревательный элемент, изготовленный из этого материала, чуть быстрее начинает отдавать тепло воде. Но для накопительного прибора (в отличие от проточного) это не играет заметной роли.

Впоследнее время довольно широкое распространение получили "сухие" нагревательные элементы, как, например, у моделей EWH Universal EL (AEG Haustechnik), Steatite (Atlantic, Франция) идр. «Сухой» элемент расположен внутри герметичного стального кожуха, его легко заменить. Правда, когда накипь появится на внешних стенках кожуха, подобная операция, скорее всего, окажется бесполезной: новый элемент быстро сгорит из-за перегрева.

Важный параметр - удобство управления водонагревателем. Обратите внимание на то, как расположен регулятор температуры. Унекоторых моделей он легко доступен и оснащен ступенчатой градусной шкалой или электронным табло. Это позволяет сразу точно задать нужное значение температуры. Удругих приборов его приходится искать опытным путем, подкручивая регулятор (последний нередко бывает скрыт под крышкой контактной группы) и ориентируясь на показания датчика. Впрочем, необходимость периодически изменять температуру нагрева возникает лишь в том случае, если вы установили прибор без смесителя, подключив к выходному патрубку душевую лейку (так иногда делают на даче). Обычно температуру выставляют однократно в диапазоне 45-65 С (задав более высокое значение, вы рискуете ошпариться).

Обеспечить вашу безопасность и предохранить прибор от поломки позволяют электронные устройства. Важнейшее из них - встроенное УЗО, размыкающее электрическую цепь при утечке энергии. Поэтому любой пробой у заземленного водонагревателя вызовет его отключение от сети. Желательно также, чтобы нагреватель был оснащен защитой от «сухого» включения, которая предусмотрена, например, у большинства моделей Ariston и Atmor (Израиль), и закипания воды. Из дополнительных опций может быть полезен указатель оставшегося количества горячей воды.

29

30

31

32

29. Проточный прибор, например из серии MTD (AEG), практически не занимает места.
30. Современные группы безопасности оснащены воронкой для отвода в канализацию стравливаемой воды.

33

34

35

31-35. Экономить горячую воду позволяют специальные смесители (31, 32), оснащенные ограничителями температуры (33) и расхода воды (34, 35). Цена - от 4 тыс. руб.

Тепло - на поток

Важнейшая характеристика проточного водонагревателя - его производительность, которая зависит непосредственно от мощности. Для приблизительных расчетов можно воспользоваться следующей формулой: производительность (л/мин) равна мощности (кВт), деленной на 2 (при нагреве воды на 28 С). Значит, например, прибор мощностью 8 кВт способен нагреть за 1 мин до 38 С 4л воды (притом что температура на входе равна 10 С). Отметим, что минимальный расход при пользовании душем составляет как раз около 4л/мин.

Впроточных приборах применяют два основных типа нагревательных элементов: ТЭНы (медные и стальные) и неизолированные проволочные спирали. Предпочтение следует отдать вторым, так как они менее инерционны. Кроме того, даже если вода жесткая, на них почти не образуется накипь (это связано с более низкой по сравнению с ТЭНом температурой спирали). Правда, спирали не так безопасны, как трубчатые нагреватели: если проволока оборвется, она коснется колбы и корпус прибора окажется под напряжением. Чтобы избежать подобного риска, используют колбу из термостойкого фторопласта.

Простейшими моделями проточников управляет гидравлика: когда вы открываете кран, мембрана, установленная в колбе у входного патруб- ка, изменяет положение и связанный с ней рычаг включает ТЭН или спираль. Такие приборы при уменьшении расхода воды увеличивают интенсивность ее прогрева. Эта особенность мешает точной настройке напора и температуры струи. На манипуляции со смесителем уходит много времени, возрастают затраты на электроэнергию. Поэтому следует предпочесть модели с автоматическим бесступенчатым регулятором (электронное управление), снижающим мощность при уменьшении расхода. Еще более удобно микропроцессорное управление, как, например, у серии DHE (Stiebel Eltron): оно не только не дает превысить заданную температуру, но и ограничивает расход воды, если спираль не успевает нагреть поток.

Последнее, что необходимо узнать о приборе перед покупкой, - степень защиты согласно европейской норме EN 60529. Для потребителя важна вторая цифра IP-кода (International Protection). Цифра 3 означает, что для прибора не опасны капли, 4 - брызги (водонагреватель допускается устанавливать на расстоянии 50-60см от водоразборной точки), 5 - струи воды (можно разместить агрегат прямо в душевой кабине).

36

37

38

39

36. Группа безопасности AD 831 (AEG) для напольных накопительных водонагревателей большого объема может быть дополнена редуктором давления. 37, 38. Фланцы с нагревательными элементами и встроенными термостатами. Благодаря увеличенной площади поверхности температура ТЭНов невысока, что замедляет образование накипи.

40

41

42

39, 40. Водонепроницаемые пульты ДУ для проточных нагревателей Stiebel Eltron позволяют регулировать температуру воды, переключать режимы нагрева ит.д. 41. Термостат помогает поддерживать заданную температуру на выходе из накопительного нагревателя. Цена - от 6200руб. 42. Смеситель для накопительного безнапорного прибора. Цена - от 4300руб.

Дачная специфика

Приобретая водонагреватель для дачи, имейте в виду, что ни один прибор не выдержит, если в нем замерзнет вода. Если у вас нет постоянного отопления, необходимо предусмотреть слив воды из бака или колбы. Для этого проточник достаточно установить выше излива смесителя - тогда он опустеет при осушении внутридомовой системы (хотя некоторые модели требуют продувки). Снакопительными агрегатами дело обстоит несколько сложнее: у этих приборов вода поступает в нижнюю часть бака, а ее забор происходит из верхней. Поэтому требуется установить два тройника с вентилями - перед входным и выходным патрубками. Первый играет роль сливного крана, а второй нужен для того, чтобы в бак свободно поступал воздух (иначе возникнет отрицательное давление, которое не даст осушить емкость). Что касается моделей с верхним подключением, единственный способ спасти эти приборы от разрушения - демонтировать их на зиму.

Дачникам, пользующимся индивидуальной системой водоснабжения, которая основана на гравитационном напоре, придется учесть еще один параметр - минимальное давление, необходимое для работы водонагревателя. Для большинства проточников с гидравлическим управлением требуется, чтобы на входе в прибор давление воды составляло не менее 0,05 МПа. Таким образом, "продавить" впускной клапан способен лишь водяной столб высотой 5м, да и то лишь при условии, что в водопроводе нет протяженных горизонтальных участков (1м горизонтальной трубы «съедает» 0,001 МПа).

Накопительную модель в системе, основанной на гравитационном напоре, следует устанавливать без обратного и предохранительного клапанов. Вних просто нет необходимости, поскольку ни избыточное давление, ни внезапное осушение системе не грозит. Апреодолеть клапаны поступающей в бак воде довольно трудно, так как эти устройства рассчитаны на городскую сеть.

Установка по правилам

Выбирая, где расположить водонагреватель, примите в расчет расстояние до точек водоразбора. Чем оно больше, тем дольше вам придется ждать, пока из крана пойдет горячая вода.

Для компактного проточника найти место нетрудно - его можно скрыть за дверцами практически любого шкафчика или тумбы в ванной или кухне. Что касается накопительного прибора, ему необходимо заранее «отвести угол». Небольшой кухонный нагреватель нередко помещают в навесной шкаф или тумбу под мойкой. Бак большого объема иногда удается спрятать в сантехнический шкаф или гипсокартонный короб с дверцей, но чаще такие приборы подвешивают открыто на стене.

Стоимость услуг по монтажу нагревателя (электроустановочных и сантехнических работ) составит 2-10 тыс. руб. в зависимости от модели. Накопительный нагреватель можно запитать от обычной розетки, а к мощному проточнику потребуется вести отдельную линию от квартирного щитка (это мероприятие необходимо согласовать с органами энергонадзора). Отметим, что большинство проточных нагревателей нельзя включать в обычную розетку, так как последняя не выдержит нагрузку свыше 3 кВт. Соединение проводов выполняют с помощью клемм. Цепь обязательно оснащают автоматом соответствующего номинала (скажем, для нагревателя мощностью 8 кВт потребуется автомат на 40А). Желательно также установить УЗО с током утечки 30 мА.

Редакция благодарит компании «Штибель Эльтрон», «Русклимат», STC holding за помощь в подготовке материала.
