Из-за снижения давления во внутреннем водопроводе в квартирах часто не работают бытовые приборы, нельзя помыться под душем (а). Нормализовать напор (б) удается в результате ремонта или усовершенствования внутреннего водопровода Grundfos

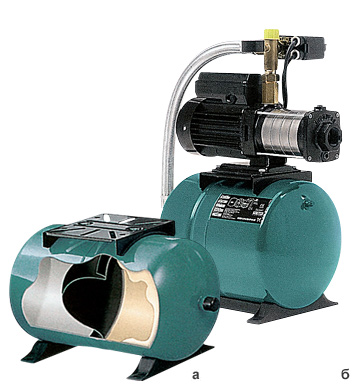

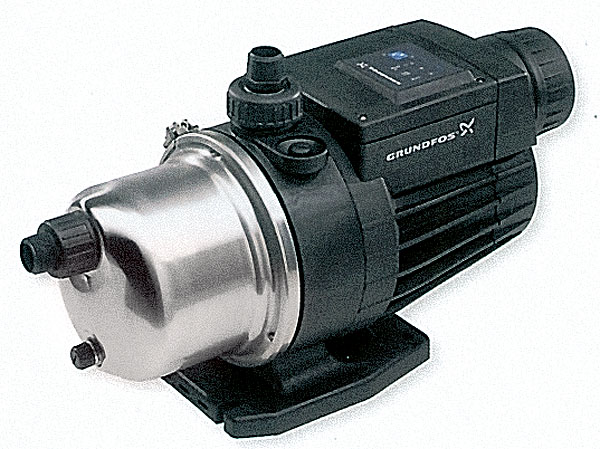

Гидроаккумулятор в разрезе (а) и высокоэффективная автоматическая насосная станция BCH (Grundfos) (б) Стальные водопроводные трубы, по которым в квартиры потребителей доставляется холодная вода, со временем почти всегда покрываются изнутри твердыми коррозионными наростами и отложениями, и их проходное сечение сильно сужается. Зарастание труб приводит к дополнительному расходу электроэнергии на перекачку воды, ее напор и расход в квартирах заметно снижаются. Бороться с отложениями приходится путем замены труб внутреннего водопровода GrundfosВ городской квартире насосная станция MQ может в автоматическом режиме обеспечивать водой из бака сразу несколько точек водоразбора. Взагородном доме станция легко подаст воду из колодца глубиной до 8 м Grundfos

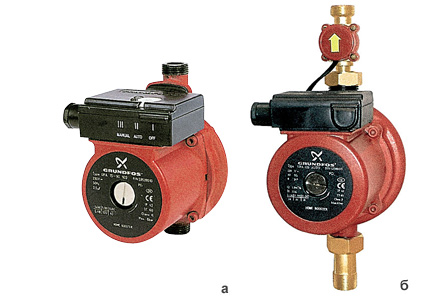

Насосы UPA 15-90 (а) и UPA 120 (б) (Grundfos) применяют для повышения давления перед напорной бытовой техникой Схема подключения насоса для повышения давления к стояку в городской квартире (минимальный расход- 0, 033л/с, минимальное давление- 0,02 МПа) Pedrollo

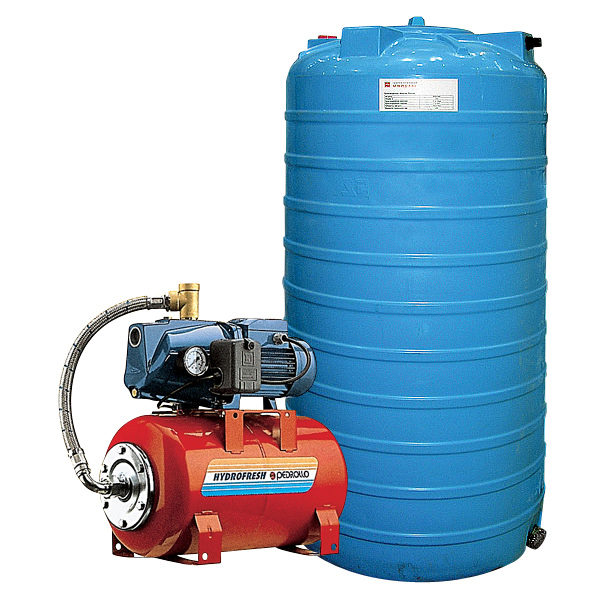

При периодических перерывах в поставке воды или низком напоре водоснабжение квартиры осуществляют из накопительного бака с помощью автоматической насосной станции Схема системы водоснабжения с использованием накопительной емкости и автоматической насосной станции (при частых перерывах в подаче воды) Wilo

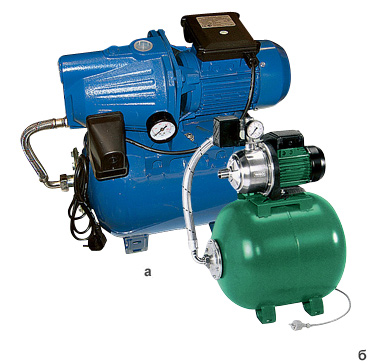

Автоматические насосные станции с самовсасывающим (а) и нормально всасывающим (б) насосами

Современное городское жилище сегодня абсолютно немыслимо без надежной системы централизованного водоснабжения. Горожане болезненно воспринимают малейшие сбои в ее работе, поскольку уже давно привыкли к этому благу цивилизации. Увы, в наши дни в водопроводах многоквартирных домов десятков городов и поселков напор воды недостаточно высок, но бороться с этим «недугом» можно, и мы расскажем как.

Статистика свидетельствует о том, что жильцам домов с централизованным водоснабжением, особенно квартир на последних этажах, порой приходится сталкиваться с низким давлением в сети холодного водоснабжения. Вода течет, но напор слабый- кран легко заткнуть пальцем! Автоматические стиральные и посудомоечные машины, душевые кабины, электрические водонагреватели и прочие приборы при этом работать отказываются. Асколько неудобств связано с обычным унитазом, бачок которого в подобной ситуации наполняется водой значительно дольше...

Начнем со стояка

В первую очередь логично потребовать увеличения напора в сети холодного водоснабжения вашей квартиры до требуемого по СНиПам значения, обратившись в ЖЭК (ДЕЗ) (в настоящее время роль этих организаций переходит к управляющим компаниям). Сделать это следует независимо от того, владеете ли вы квартирой или являетесь ее нанимателем: по закону именно ЖЭК (если ваш дом не обслуживает какая-либо другая организация) обязан принять в этом случае необходимые меры. Сразу отметим: лучше оставлять не телефонную заявку, а письменную. Зарегистрируйте свою заявку, в которой должна быть максимально четко изложена суть проблемы, запишите присвоенный ей номер и дату подачи. Затем добивайтесь, чтобы работы по вашей заявке включили в план работ ЖЭКа на ближайший квартал (полугодие). Вслучае получения отказа можете подать жалобу в районное управление жилищно-коммунального хозяйства или позвонить на «горячую» линию (если она организована администрацией вашего города, района или области).

а.

б.

в.

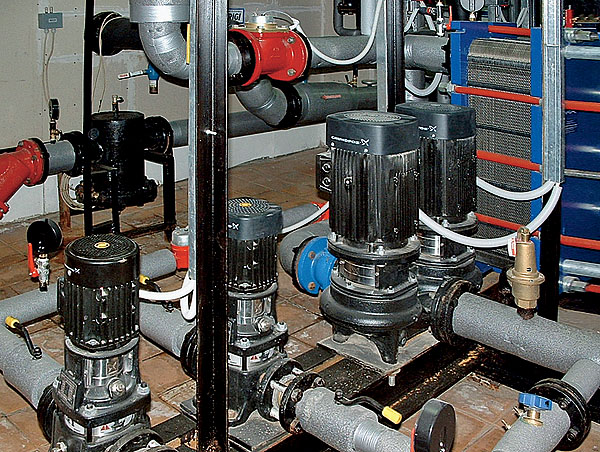

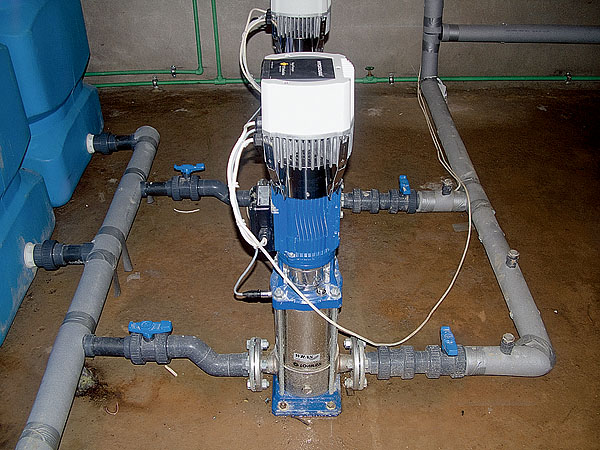

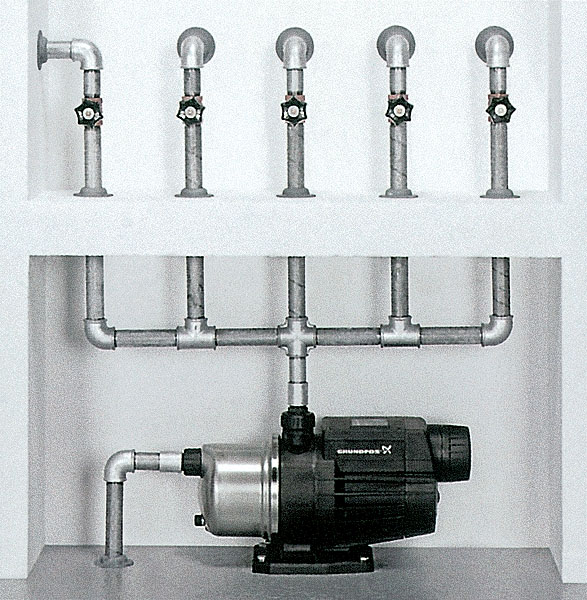

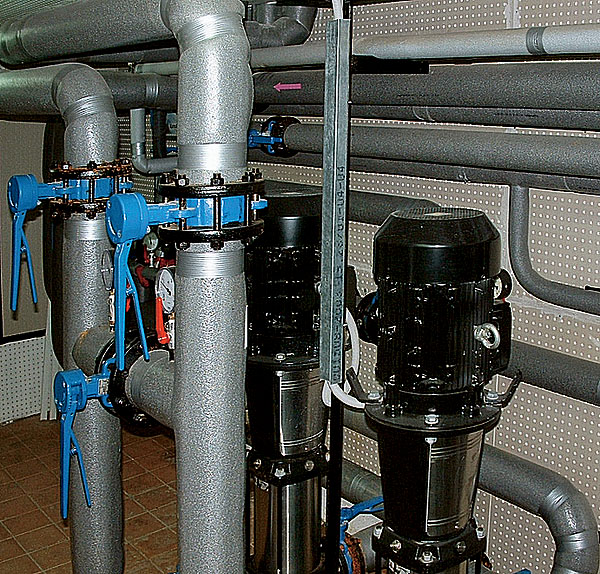

Современное насосное оборудование, помогающее решить проблему с недостатком напора воды в квартирах, обслуживает сегодня многие городские многоэтажки (а, б) и дачные поселки (в). Даже если давление в снабжающем микрорайон или поселок водопроводе нестабильно, подобные установки позволяют поддерживать постоянный напор на всех точках водоразбора

Специалисты из ЖЭКа обязаны проводить всестороннюю проверку работоспособности системы, ремонтировать или настраивать внутренний водопровод здания, который должен обеспечивать бесперебойную подачу воды в необходимом количестве и требуемого качества всем потребителям вплоть до капитального ремонта.

Для нормальной работы внутреннего водопровода дома в наружном водопроводе (проще говоря, в трубе, из которой питается водой весь дом) поддерживается определенное давление, зависящее от этажности застройки (высоты домов) в каждом конкретном микрорайоне. Снижение давления в наружной сети приводит к снижению напора или даже к перебоям в подаче воды потребителям, живущим на верхних этажах здания. Поэтому проверку специалисты ЖЭКа обычно начинают именно с измерения давления на входе в дом. Если манометр на водомерном узле дома показывает, что давление ниже гарантийного (при условии, что все задвижки и регулятор давления на вводе в дом полностью открыты, а водосчетчик исправен), претензии следует предъявлять к организации, обслуживающей вводы и наружную водопроводную сеть. Во внутренний водопровод многоэтажек вода обычно нагнетается с помощью повысительной насосной станции, которая "живет" в помещении бойлерной или теплового пункта. Специалисты ЖЭКа должны проверить исправность насосной установки по показаниям манометров- на водомерном узле и в подающем трубопроводе после насосов, при необходимости- отремонтировать насос и насосную арматуру (например, заменить неисправный обратный клапан на обводной линии насосной установки).

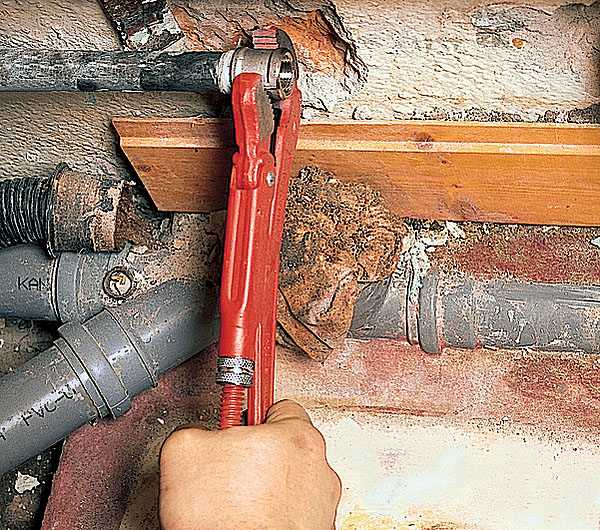

Распространенная причина снижения давления и расхода воды- засор трубопроводов. Чтобы определить его место, слесарь должен пройти по квартирам в вашем подъезде и с помощью накидного манометра (его надевают на изливы смесителей) измерить давление в различных участках системы. При большом перепаде давления между двумя этажами место засора всегда находится между точкой измерения, в которой давление высокое (например, 0,2 МПа), и точкой, где оно понижено (скажем, 0,01 МПа). Часто засоры возникают в подводящих трубопроводах к смесителям и другим бытовым приборам. Возможно, необходимого напора нет из-за засорения или пережима гибких подводок. Бригада из ЖЭКа ликвидирует засоры, промывая или прочищая трубопроводы либо заменяя их. Кпоследней мере прибегают, если трубопроводы заросли солевыми отложениями.

Но, возможно, система просто не отрегулирована. Тогда сантехники должны отрегулировать внутренний водопровод. Сначала настраивают регулятор давления в бойлерной. Затем в часы максимального водопотребления (7:00-9:00 или 20:00-22:00) вентилями у основания стояков регулируют давление в стояке так, чтобы в верхней точке оно составляло 0,05-0,1 МПа (давление в стояке измеряют с помощью накидного манометра, который присоединяют к арматуре в квартире на последнем этаже). После этого определяют расход через смеситель раковины и ванны на том же этаже. При полностью открытой вентильной головке он должен быть около 0,12л/с. Расход измеряют с помощью мерной емкости вместимостью 1л, которая должна заполняться за 8- 9 с. Вентиль на подводке от стояка в квартиру при этом полностью открывают. Далее при необходимости корректируют расход воды на каждом этаже до значения 0,12л/с путем вращения вентиля на квартирной подводке.

Плоды коллективного разума

В ряде случаев обеспечить повышение напора воды в квартирах бригаде сантехников не удастся. Впервую очередь- при нестабильности давления и расхода в наружной сети водоснабжения.

Всвязи со строительством новых жилых домов и других потребляющих воду объектов вследствие интенсивного водоразбора с каждым годом напор в наружном водопроводе может уменьшаться. При этом у предприятий "Водоканала" часто нет технической возможности гарантированно поддерживать давление в наружном водопроводе, так как водоснабжение города осуществляется от водозаборов, построенных еще в прошлом столетии,- их суммарная мощность отстает от фактической потребности города.

Втаких условиях обеспечить достаточное давление во внутреннем водопроводе дома с помощью оборудования, предусмотренного проектом его водоснабжения, можно будет только после строительства нового водозабора и перекладки наружного водопровода.

Аесли изменить конструкцию внутреннего водопровода здания таким образом, чтобы давление на вводах в квартиры, несмотря на перепады напора в водопроводе наружном, всегда соответствовало норме? Технически это реально, надо только найти общий язык с остальными жильцами дома. Если работы по "апгрейду" внутреннего водопровода выполняют профессионалы, нормальный напор в квартирах дома будет поддерживаться круглосуточно. Впроцессе переоборудования в доме поменяют стояки и подводки и, что самое главное, поставят новые насосы, которые способны обеспечивать высокое стабильное давление в точках водоразбора во всем диапазоне подач и напоров в наружном водопроводе. Как правило, характеристики таких насосов автоматически адаптируются к переменным режимам работы за счет изменения частоты вращения насосов. Нередко параллельно устанавливают несколько насосов, при этом один или более имеют устройства для изменения частоты вращения. Среди ведущих производителей современных насосов и насосных станций можно отметить компании Grundfos (Дания), Wilo (Германия), Dab, Pedrollo (обе- Италия) идр.

Усебя в квартире

Чаще, однако, граждане, не готовые мириться с низким давлением воды в кранах и не получающие помощи со стороны властей, принимают решение самостоятельно "дорабатывать" систему водоснабжения, чтобы добиться необходимого напора на входе в различные бытовые устройства в своей квартире. Действуют, что называется, на свой страх и риск. Водних случаях это помогает, а в других- приводит к нежелательным последствиям. Например, при установке на вводе в квартиру так называемых самовсасывающих насосов удается достичь серьезного увеличения напора и расхода. Но самовсасывающие насосы выкачивают почти всю воду из стояка, обделяя ею краны в санузлах и кухнях квартир сверху и снизу. Копировать опыт таких «доработок водопровода» недопустимо! Между тем есть технические решения, реализация которых позволит повысить давление в трубах водопровода, расположенных в вашей квартире, и не создаст проблем для соседей. Рассмотрим две наиболее характерные ситуации.

Вода в трубах есть, напора нет. Если из крана, несмотря на "дефицит напора", гарантированно вытекает не менее 0,033л/с, вполне достаточно установить в систему водоснабжения насос для повышения давления в водопроводной сети. Работает такое устройство, только когда давление на его всасывающем патрубке не менее 0,02 МПа.

Среди бытовых насосов для повышения давления в водопроводе можно упомянуть приборы серии UPA 15-90 (Grundfos), PB-201EA (Wilo). Подобные компактные устройства предназначены для небольшого повышения давления (примерно на 0,08-0,15 МПа по сравнению с исходным) в существующей системе водоснабжения, например перед входом в проточный водонагреватель, стиральную или посудомоечную машину и пр. Значит, при давлении на входе в квартиру всего 0,02 МПа давление в трубопроводе за насосом будет составлять уже не менее 0,01 МПа- а этого бывает достаточно для работы бытовой техники (например, для включения газовой колонки нужно 0,05 МПа). Как правило, насосы для повышения давления имеют небольшие размеры и малую массу (2,5-7кг). Конструкция их присоединительных патрубков ("в линию") позволяет врезать насос прямо в трубопровод, сразу за вентилем, перекрывающим стояк. Температура воды, перекачиваемой повышающими давление насосами, не должна превышать определенного максимума (у разных моделей он составляет 60-90 С).

Насосы для повышения давления в водопроводе могут работать в полностью автоматическом режиме, не требующем контроля со стороны владельца. Благодаря наличию встроенного датчика протока насос включается, как только будет открыт кран в точке водоразбора (или вентиль подачи воды в бытовой прибор) и расход воды через него превысит 0,033л/с. Автоматически насос и отключится- если расход будет ниже указанной величины, а также в случае, если вода перестанет поступать во входной патрубок насоса. Таким образом обеспечивается еще одна важная функция- защита насоса от "сухого хода". Если необходимости в работе насоса больше нет, переключатель устанавливается в положение "Выкл.". Вданной ситуации при наличии разбора воды жидкость беспрепятственно протекает через насос. Конструкция повышающих давление насосов довольно проста, а следовательно, надежна. Устройства практически бесшумны (около 35дБ), что позволяет монтировать их в любом помещении дома.

Ни напора, ни расхода... Несколько более сложную систему придется предусмотреть в случае, если ваша квартира снабжается водой с перерывами: по нескольку часов в сутки воды в доме вообще не бывает. Подобная практика водоснабжения жилья в нашей стране, увы, не редкость. Внекоторых городах в связи с дефицитом питьевой воды главы администраций утверждают буквально почасовые графики гарантированной подачи питьевой воды в жилые дома...

Если вода по нескольку часов не идет из крана или же в дом поступает существенно меньше 0,033л/с, для бесперебойного водоснабжения всех точек водоразбора квартиры можно установить в отапливаемой зоне автоматически заполняемую емкость большого объема. Для семьи из трех-четырех человек при условии, что воду отключают на 3-4ч днем и на 5-6ч ночью, обычно хватает сосуда на 500-600л (цена такого бака- 3,5-8 тыс. руб.). От него через коллекторную систему разводки водой "запитываются" все потребители, в том числе смесители, стиральная и посудомоечная машины идр.

Мнение специалиста

Объемы нового строительства в последнее десятилетие таковы, что существующие городские инженерные сети и коммуникации уже не справляются с возросшей нагрузкой. Сегодня весьма распространена точечная застройка в уже сложившихся микрорайонах. Подключение очередного дома к существующей водопроводной сети часто приводит к снижению напора воды во внутренних системах водоснабжения других зданий, особенно на последних этажах. Это чревато сбоями в работе бытовых приборов. Диагностировать ситуацию, когда в водопроводе не хватает давления, довольно просто. При полностью открытом кране расход воды значителен, но при этом давление воды мало (кран легко заткнуть пальцем и удерживать, не давая воде литься).

Втакой ситуации установка насоса для повышения давления в водопроводную сеть квартиры- наиболее простой и относительно дешевый способ решения проблемы дефицита напора. Такие насосы надежны, малошумны, практически нечувствительны к качеству воды. Они оснащены реле протока, которое является встроенным элементом автоматики и однозначно определяет, когда насос может безопасно включиться в работу. Если достаточного протока воды нет- насос просто не включается. Думаю, что популярность данного типа оборудования в России будет неуклонно расти.

Роман Марихбейн, инженер направления «Насосы инженерных систем зданий» компании «Грундфос»

Уровень воды в баке контролирует поплавковый клапан на подающей трубе. Чтобы в случае поломки клапана не залить весь дом, в баке обязательно должен быть аварийный слив в канализацию, а для защиты бака от разрыва в верхней части емкости нужно сделать "продух в атмосферу". Необходим еще и технологический слив на уровне дна, с помощью которого бак можно будет примерно 1 раз вмесяц полностью опорожнять и очищать от налета. Важно, чтобы в баке была достаточно большая крышка- это позволит легко чистить его.

Оптимален бак из полиэтилена или поливинил-хлорида. Такие емкости производят компании "Анион", "Импульс-Пласт", "Ротопласт" (все- Россия) идр. Размещать бак лучше в ванной комнате или кухне, так, чтобы расстояние от него до всех точек водоразбора было минимальным.

Для повышения давления в сети "от бака до потребителей" удобно использовать автоматическую насосную станцию (цена- 5-13 тыс. руб.), состоящую из насоса с электродвигателем, гидроаккумулятора емкостью до 60л, реле давления, а также соединительного шланга и электрокабеля. Квартирная водопроводная сеть, к которой подключена автоматическая станция, находится под давлением, создаваемым гидроаккумулятором. Если открыть кран (например, в кухне), из него струей хлынет вода, при этом гидроаккумулятор начнет опорожняться, а давление в системе- плавно снижаться. Когда оно упадет ниже установленного минимума, реле давления автоматически включит насос, который станет подавать воду в краны из вашего большого пластикового бака. После того как кран закроют, насос проработает еще некоторое время. Он будет заполнять гидроаккумулятор до тех пор, пока давление в системе не возрастет до первоначального (например, 0,3 МПа),- тогда благодаря реле насос автоматически отключится. Верхний и нижний пороги срабатывания реле устанавливают на заводе, но при необходимости (допустим, для корректировки максимального напора в системе) их можно изменить.

а.

б.

в.

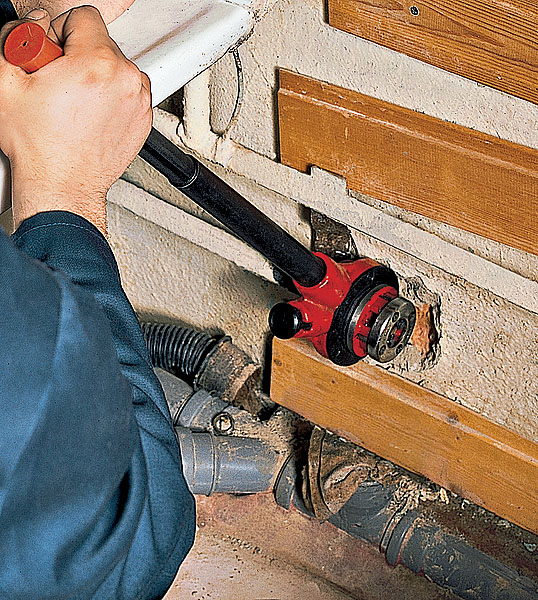

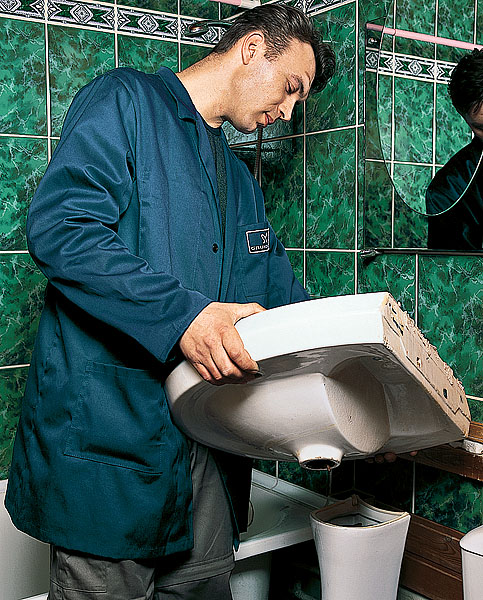

г.Установку насоса для повышения давления UPA 15-90 (Grundfos) мы наблюдали в одной из квартир в г.Егорьевске. Монтажники фирмы "Термо-Мир" подготовили оборудование и инструменты(а), демонтировали раковину(б), выполнили разметку на трубопроводе холодной воды(в), перекрыли подачу воды в квартиру и "стравили" давление (через кран смесителя), углошлифовальной машиной отрезали трубу, плашкой нарезали резьбу(г)

Обратите внимание на шумовые характеристики. Аппараты с самовсасывающими насосами частенько изрядно шумят, поэтому при выборе таких систем следует перед покупкой послушать, как они работают. Исключение из правил- MQ (Grundfos). Невысокий уровень шума- у автоматических насосных станций с нормально всасывающим насосом, например Wilo-MultiPress HMP (Wilo), BCH (Grundfos), СЕАМ (Lowara, Италия- США) идр.

а.	б.	в.
г.	д.	е.
ж.	з.	и.

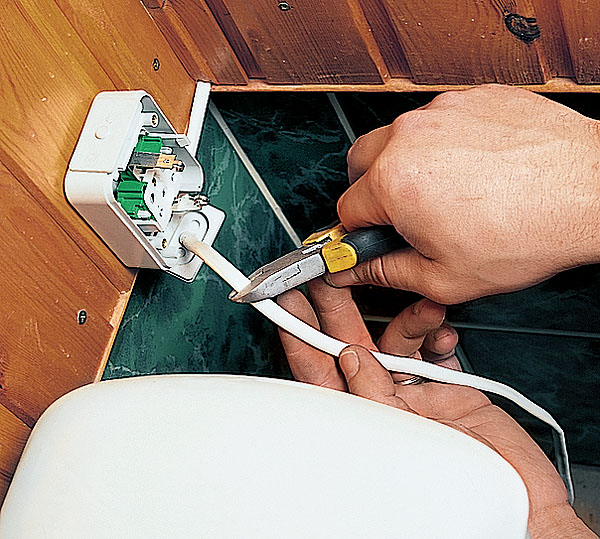

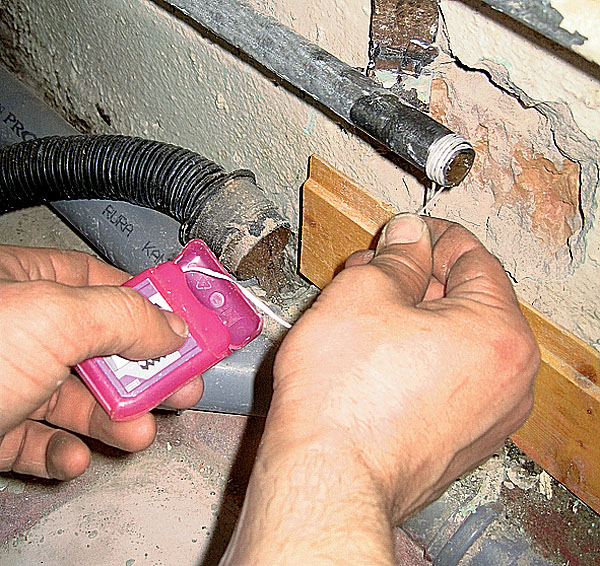

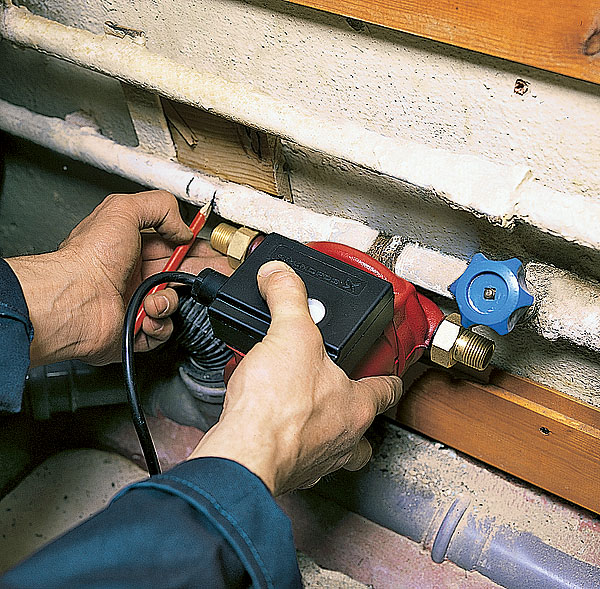

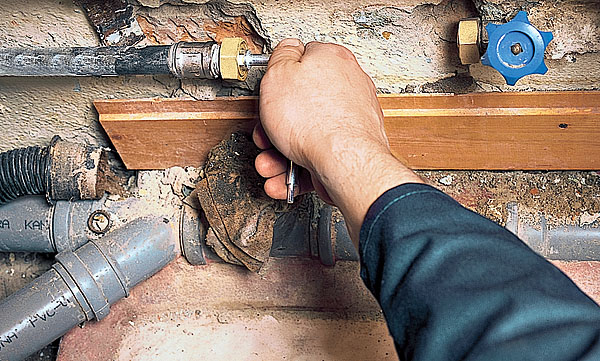

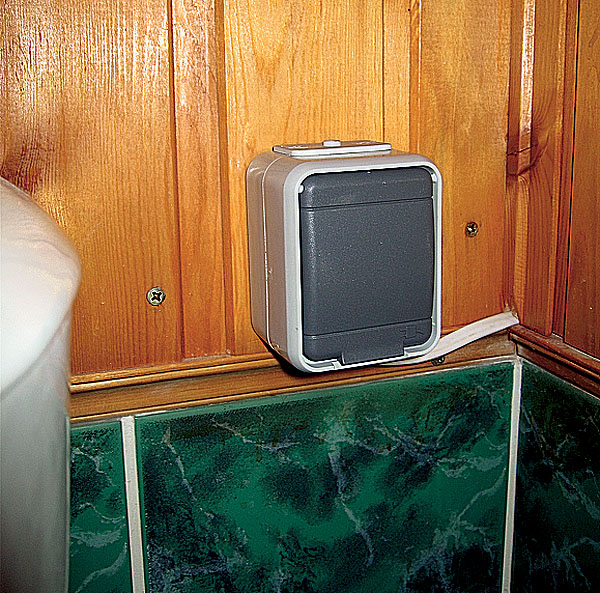

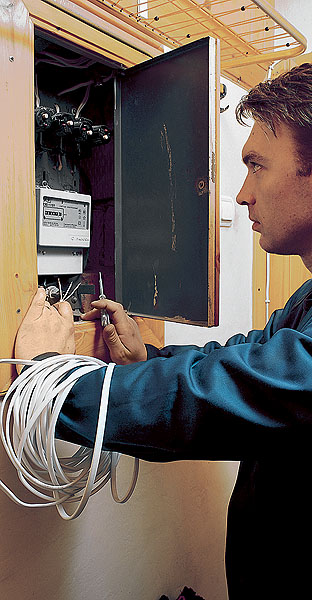

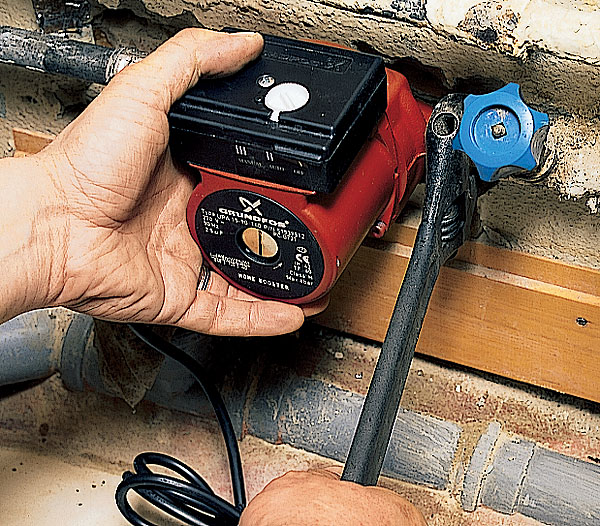

к.Для герметизации резьбовых соединений использовали нить "Тангит"- полиамидную нить с нейлоно-силиконовой пастой (а). Первым делом на трубу установили резьбовой переходник (б). Затем в переходник и вентиль ввинтили фитинги-"американки" (в). Последние позволяют без особого труда монтировать насос в систему водоснабжения, при необходимости- снимать для проверки и технического обслуживания (г-е). Подключение насоса к электросети квартиры осуществляли в соответствии с требованиями ПЭУ. На щитке установили отдельный автомат и УЗО с током срабатывания 10 мА. От щитка в ванну проложили трехжильный медный кабель (сечение каждой жилы- 1,5мм²) в двойной изоляции. На стене ванной, неподалеку от входной двери, установили розетку в влагозащищенном исполнении для подключения насоса (з, и). Сразу после подключения насоса эффект от его установки стал очевидным, и это немало порадовало владельца квартиры (к)

Редакция благодарит компанию «Грундфос» за помощь в подготовке материала и организации съемок, а также компанию «Термо-мир» за наглядное проведение монтажа.
