Холод из окошка

Архитектор Л.Елкина

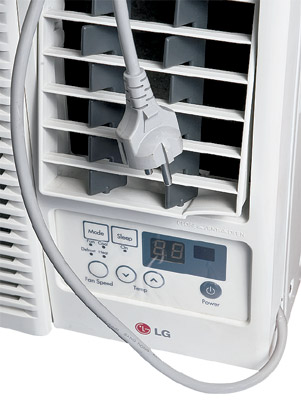

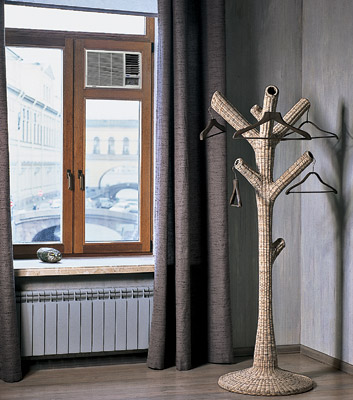

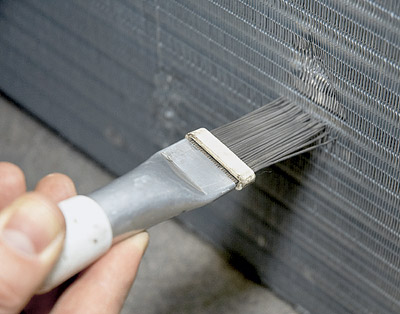

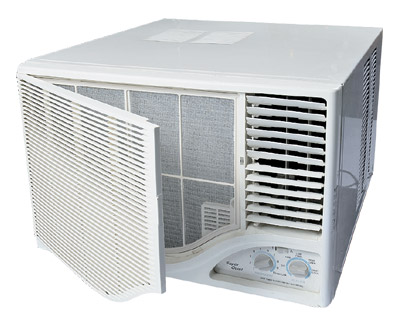

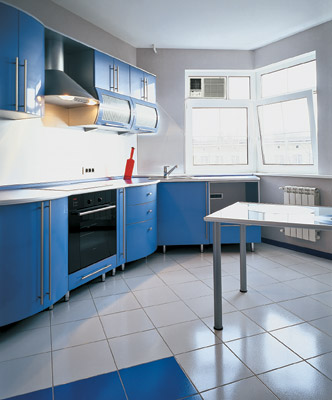

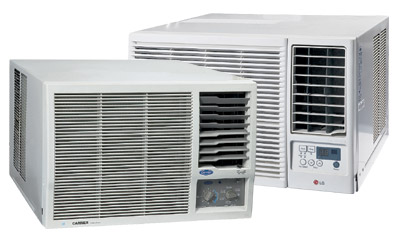

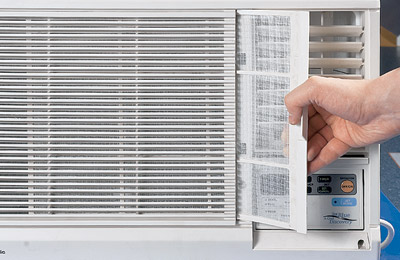

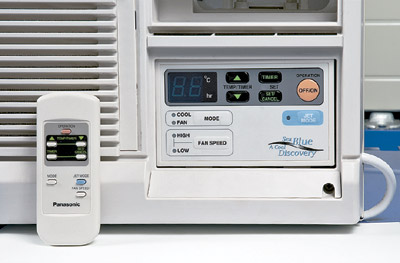

Фото В.Нефедова Современные оконные кондиционеры нередко комплектуют пультамиДУ Чтобы включить маломощный оконный кондиционер, достаточно установить прибор в оконный (стенной) проем и воткнуть вилку электропитания в розетку Воздушный фильтр необходимо регулярно очищать от пыли Тонкие алюминиевые пластины теплообменника легко погнуть, для их выпрямления существует металлическая кисть Оконный кондиционер Carrier FQA097RB монтируется в оконный проем или в тонкую стену. Мощность охлаждения составляет 2,55 кВт, мощность обогрева- 2,22 кВт. Уровень шума кондиционера- около 50 дБ Базовые элементы "оконника":

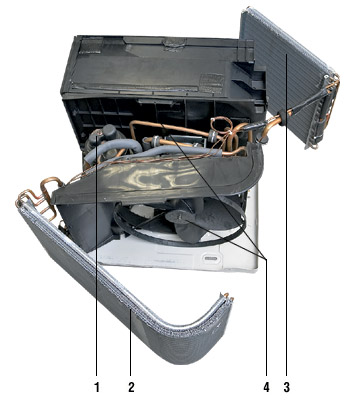

1- компрессор;
2- конденсатор;
3- испаритель;
4- ускоряющие теплообмен вентиляторы Оконный кондиционер AF-A09CE от SHARP работает только на охлаждение. Для удобства он оборудован автоматическими жалюзи, функцией Restart, может обеспечивать вытяжную вентиляцию Архитектор С.Нефедов

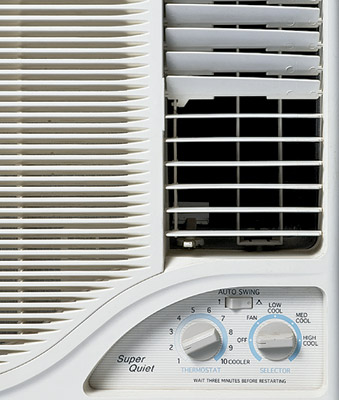

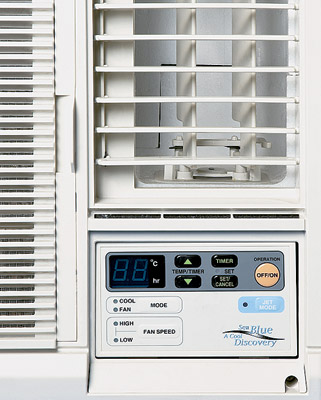

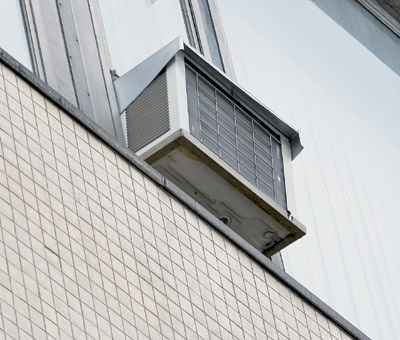

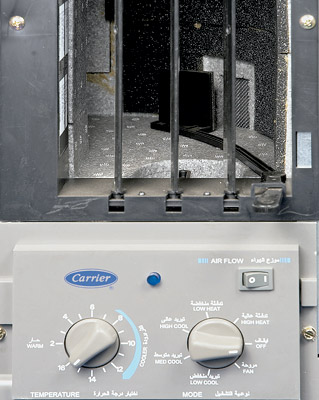

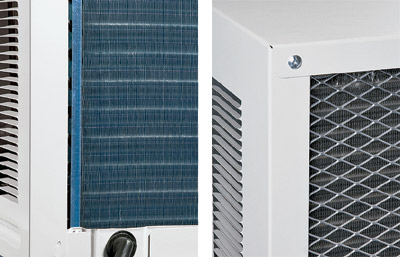

Фото П.Лебедева При электромеха-ническом управлении "оконники" оснащены ручками регулирования мощности При электронном управлении параметры выбираются с помощью кнопочной панели Тыльная, обращенная к улице панель оконного кондиционера образована ребрами конденсаторного теплообменника, которые легко повредить. От греха подальше некоторые производители закрывают ее защитной сеткой Режим вытяжки в "оконнике" активируется с помощью механической задвижки Жалюзи оконных кондиционеров позволяют регулировать направление воздушного потока

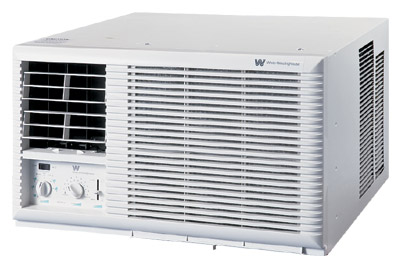

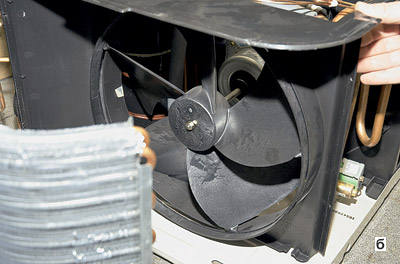

Чтобы снизить шум, компрессор "оконника" ставят на резиновые виброопоры(а), применяют малошумящие вентиляторы(б) В оконных кондиционерах WHITE-WESTINGHOUSE в режиме обогрева используется электрический тэн. Режим вытяжной вентиляции позволяет удалять из помещения до 10% от обрабатываемого в кондиционере комнатного воздуха. Благодаря съемному корпусу можно вынуть "внутренности" "оконника" для ремонта и сервисного обслуживания Чтобы защитить оконный кондиционер от дождя, повреждения падающими с крыши сосульками или другими посторонними предметами, над ним монтируют защитный козырек Толщина стены или окна нередко является ограничением при выборе места для установки прибора- будучи "замурованным" в стену, он преждевременно выйдет из строя ("задохнется") AHI-CARRIER SAMSUNG

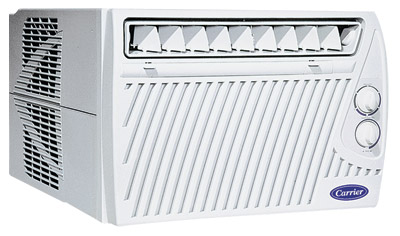

Обработанный воздух поступает в помещение через боковые или верхние жалюзи "РУСКЛИМАТ"

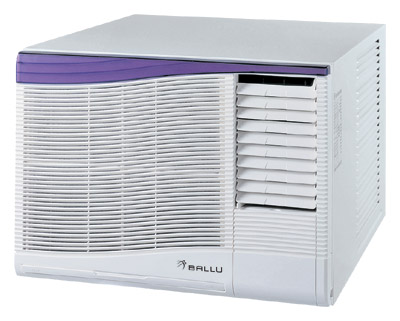

Оконный кондиционер KCR-50/L1 от BALLU развивает максимальную мощность в режиме охлаждения и обогрева 5кВт, потребляя при этом из электросети 2,2кВт электроэнергии

Ученые выяснили, что оптимальная для человека температура воздуха в помещении- порядка 22-24 градусов. Всовременной городской квартире или в загородном доме зимой ее поддерживает система отопления, а летом и в переходный период- система кондиционирования. Причем наиболее демократичным и бесхитростным можно считать бытовой оконный кондиционер. Используют его в тех случаях, когда необходимо избавить от жары всего одну комнату загородного домика или городской квартиры.

Что им по силам?

Первый оконный кондиционер был создан в тридцатые годы прошлого века в Америке. Подобные устройства сразу получили широкое распространение благодаря простоте конструкции, невысокой цене и достаточно большой мощности, несколько потеснив безраздельно господствовавшие до тех пор системы центрального кондиционирования и сделав возможным индивидуальное охлаждение отдельных помещений. Из Америки (где эта техника очень популярна поныне) мода на оконные кондиционеры перекочевала в Европу и страны третьего мира. Именно с оконной моделью у наших сограждан до сих пор зачастую ассоциируется бытовой кондиционер вообще, поскольку только этот тип устройств долгое время выпускал главный производитель отечественной бытовой климатической техники- Бакинский завод (моделиБК).

Конструктивно оконный кондиционер представляет собой моноблок, который монтируют в оконный проем (конечно, если по габаритам устройство меньше его) или в стену помещения. Его корпус- это большая коробка, собранная из металлических и пластиковых панелей белого, серого, светло-коричневого или другого пастельного цвета. На фасаде "оконника" располагаются ручки, рычажки и кнопки управления. Внутри корпуса находится все необходимое для охлаждения воздуха оборудование- наподобие того, что есть в каждом бытовом холодильнике.

Основное предназначение оконного кондиционера- охлаждать воздух в пределах одной комнаты площадью до 60м². Работать в таком режиме "оконник" может при наружной температуре от 18 до 43С (впрочем, у каждого производителя на этот счет имеются свои рекомендации). Впроцессе охлаждения устройство также снижает влажность воздуха в комнате. Это особенно полезно в жаркий полдень, после дождя, когда относительная влажность приближается в доме к 100% и осушение воздуха до 30-60% облегчает терморегуляцию организма.

Помимо охлаждения, некоторые модели способны нагревать воздух в помещении. Делать это позволяют модели с реверсированием цикла холодильной машины (в бытовом холодильнике тоже встречается режим нагрева- для оттаивания). Правда, осуществлять нагрев допускается лишь до тех пор, пока температура воздуха на улице не опустится ниже-3С. При более сильном морозе оконный кондиционер эксплуатировать не рекомендуется- он может выйти из строя. Специально для любителей круглогодично отапливать помещения с помощью кондиционеров предусмотрены модели, оснащенные электрическим нагревателем (ТЭНом) (например, AX09EW-AV45ES от компании WHITE-WESTINGHOUSE). Такие приборы способны нагревать воздух в комнате при любом морозе, холодильная машина в это время отключается.

До использования в оконных кондиционерах наноугольных и плазменных систем очистки воздуха дело пока не дошло. Но "оконники" оснащаются сетчатыми воздушными фильтрами, иногда с антибактериальной пропиткой (как у некоторых моделей южно-корейских фирм LG и SAMSUNG), удерживающими крупнодисперсную пыль. Это позволяет защитить обитателей дома, а также внутренности самого прибора от тополиного пуха, ворса, домашней пыли и прочих аналогичных загрязнений. Если не включать кондиционер на охлаждение или нагрев, а выбрать только режим вентиляции, «оконник» будет выполнять обязанности пылесоса, очищая воздух в помещении от пыли. Сетчатые фильтры устанавливаются за передней пластиковой панелью, и надо не забывать регулярно (раз в две недели) мыть их под струей теплой воды из-под крана.

Многие современные оконные кондиционеры способны обеспечивать вытяжную вентиляцию помещения (30-100м³/ч), которое они охлаждают или нагревают,- достаточно потянуть за рычажок на передней панели и открыть заслонку. Этот режим может включаться и автономно, когда холодильная машина выключена.

Доводы за и против

Продавцы климатической техники нередко называют оконные кондиционеры техникой прошлого века, на смену которой пришли современные многофункциональные сплит-системы. Однако, на наш взгляд, оконный кондиционер, безусловно, сохраняет свое право на существование. Хотя бы потому, что имеет перед сплит-системой целый ряд преимуществ.

Обратим для начала внимание на тот факт, что «оконники» при прочих равных условиях (торговая марка, мощность по охлаждению, выполняемые функции) порой стоят вдвое дешевле сплит-систем. Кроме того, для монтажа оконных устройств нет никакой необходимости привлекать высококвалифицированных специалистов, а следовательно, не нужны большие финансовые затраты на установку оборудования. Демонтировать «оконник» из проема так же просто, как установить, после чего он может быть перевезен на другое место (проем легко заделывается декоративной перегородкой). Например, летом прибор обеспечит вам комфортное пребывание в дачном домике, а зимой его несложно будет перевезти в городскую квартиру. Чрезвычайно хорош «оконник» и для климатизации помещений «съемного» жилища.

Конструкцию оконных кондиционеров при сравнении со сплит-системами следует признать более компактной и надежной. Моноблочные устройства вмещают в один корпус всю "начинку" наружного и внутреннего блоков сплит-систем (испаритель, конденсатор, компрессор, вентиляторы ит.д.), без внешних соединительных трубопроводов. Монтаж таких кондиционеров осуществляется в заводских условиях, поэтому соединения, которые могли бы вызвать потерю хладагента, у них практически отсутствуют. Если говорить о практике, то оконные модели зачастую не требуют дозаправки фреоном на протяжении длительного срока службы (как холодильники). Всервисные центры они попадают разве что из-за неправильной эксплуатации, механических повреждений или стопроцентного износа вследствие многолетней и беспощадной эксплуатации.

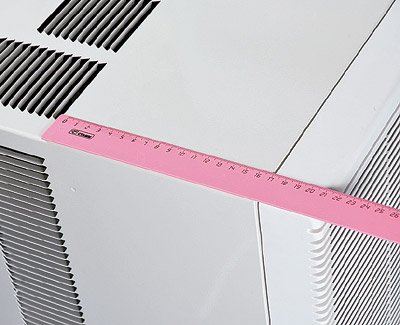

Кчислу доводов, традиционно используемых противниками "оконников", относится утверждение, что они загораживают свет из окна. Однако, как уже отмечалось выше, совершенно не обязательно привязывать кондиционер к оконному проему, можно установить его и в тонкую стену (около 15см). Кстати, окна должны быть достаточно прочными, чтобы выдержать массу устройства. Если планируется установить кондиционер в пластиковое окно со стеклопакетом, то на стадии производства окна необходимо предусмотреть соответствующих размеров проем для монтажа прибора.

Веский аргумент противников оконных кондиционеров- уровень шума, генерируемого этими устройствами во время работы (он составляет от 39дБА у самых маленьких до 59 и более у гигантов мощностью 6кВт и выше). Засыпать под их грохотание непросто. Поэтому «оконники» противопоказаны для спальни. Впрочем, если охлаждать воздух перед сном, а во время использования спальни по прямому назначению просто-напросто вырубать оборудование из сети, этот недостаток можно минимизировать. Конечно, с течением времени температура в помещении будет повышаться, что некомфортно. Если поставить себе цель поддерживать определенную температуру в спальне в течение всей ночи, придется время от времени просыпаться, включать кондиционер «на всю катушку», а самому отправляться на кухню за «баварской котлеткой».

Не следует садиться очень близко к оконному кондиционеру, работающему на охлаждение,- это может закончиться простудным заболеванием. Впрочем, последнее наблюдение справедливо по отношению и к сплит-системам, и к любому другому распределяющему охлажденный воздух устройству.

Овыборе «оконника»

При выборе того или иного бытового прибора мы, в первую очередь, обращаем внимание на его стоимость, а также на принципиально важные конструктивные особенности. Когда речь идет о покупке оконного кондиционера, имеет смысл задуматься о факторах, которые отвечают за минимизацию уровня его шума, комфортность распределения воздуха в помещении и простоту управления.

Шум. Главным источником шума в оконном кондиционере является его сердце- компрессор. Особенно высокой шумностью отличаются модели с поршневыми компрессорами. Более "продвинутые" современные аппараты оснащаются ротационными компрессорами с системой инверторного управления и в результате работают потише (на 3-5дБ). Заметному снижению уровня шума способствует установка компрессора на резиновых виброопорах, благодаря чему шум от агрегата не передается на корпус, а также покрытие компрессора резиной. Подобные меры приняты, например, в оконных кондиционерах PANASONIC, модельный ряд CW.

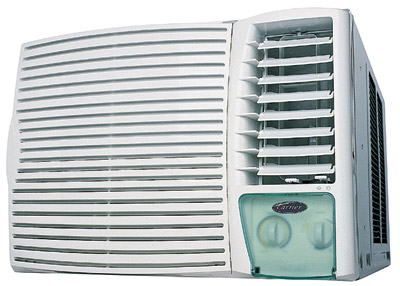

Второй по значимости источник шума- вентилятор (крыльчатка+электродвигатель). Для снижения шумности этого узла компании-производители оконных кондиционеров используют специально спрофилированные крыльчатки из пластика (CARRIER, GENERAL) и высококачественные низкошумные электромоторы (TOSHIBA, модельный ряд RAC).

Еще один создающий шум прибор- вентилятор-разбрызгиватель, которым оборудованы некоторые модели "оконников". Он захватывает из дренажного поддона конденсат (который образуется в процессе охлаждения воздуха в помещении) и "выплескивает" его на конденсатор, где тот испаряется (пар уходит наружу), повышая эффективность сброса тепла из помещения в окружающую среду. Унекоторых моделей звук ударов лопастей разбрызгивателя о воду зачастую оказывается довольно громким. Но если подсоединить к кондиционеру дренажную трубку («сосок» обычно располагается на задней части корпуса оконного устройства) и оборудовать отвод воды в канализацию или прямо на улицу, шум от разбрызгивания прекратится.

Влюбом случае уровень шума работающего прибора лучше оценить еще до покупки, включив его на полную мощность в торговом зале магазина. Это позволит согласовать "звучность" кондиционера с вашими индивидуальными особенностями восприятия шума. Конечно, надо делать скидку на то, что магазин- не жилая комната, шум прибора здесь будет восприниматься не так, как дома. Тест лучше проводить вечером, когда покупателей немного и интенсивность автомобильного движения и других посторонних звуков, которые могут помешать процессу восприятия реальной шумности испытываемого кондиционера, невысока.

Комфортность воздухораспределения. Забор комнатного воздуха оконный кондиционер осуществляет через входную решетку, занимающую большую часть его обращенной в помещение поверхности. За решеткой находится воздушный фильтр. После обработки (очистки, охлаждения или нагрева) поток возвращается в жилище через небольшое прямоугольное отверстие, расположенное справа, слева или над воздухозаборной решеткой, то есть вдувается "оконником" в комнату. Внекоторых «холодных» моделях, например KC-18/C2 от GREE, RA-08CFI, RA-10CFI от HITACHI, охлажденный воздух подается обратно не с боковой стороны корпуса, а из щели, расположенной над воздухозаборной решеткой.

Ввоздуховыпускных отверстиях установлены свои подвижные решетки, позволяющие изменять направление потока. Внекоторых недорогих оконных кондиционерах предусмотрена только ручная регулировка направления воздуха в помещение. Причем пользователь может изменять направление подачи струи холодного (нагретого) воздуха в комнату с помощью подвижных воздухораспределительных решеток (вниз рекомендуется направлять подогретый поток, горизонтально или вверх- охлажденный). Более комфортное распределение воздуха по комнате обеспечивают модели с автоматическими жалюзи (они могут перемещаться из стороны в сторону не только вручную, но и автоматически, с помощью встроенного в кондиционер моторчика). При их активации прибор, подобно заботливому слуге, будет ритмично перенаправлять струю подготовленного воздуха из стороны в сторону, обеспечивая овевание прохладой или теплом всех уголков помещения. Как правило, автоматические жалюзи "оконников" изменяют направление воздушного потока в горизонтальной плоскости, но существуют модели с четырехсторонним автоматическим отклонением струи (автоматически работают как горизонтальные, так и вертикальные жалюзи). Кчислу таких моделей относится, например, CW-A120VE от PANASONIC.

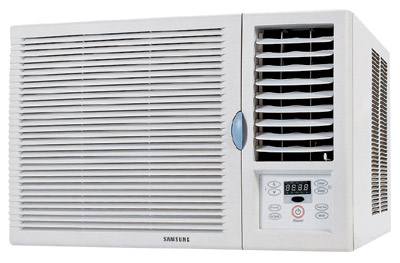

Управляемость. Вбольшинстве случаев в оконных кондиционерах предусматривается электромеханическое управление (например, Sanyo-79G). При этом выключатель сети, ручка регулировки температуры (термостат), переключатель скорости вращения вентилятора выносятся на переднюю панель прибора. У«оконников» с электронным управлением (например, AW09F1KE от SAMSUNG) для выставления желаемой температуры используются кнопки, к тому же температура воздуха может отображаться на встроенном в панель управления ЖК-дисплее. По степени удобства электронное и электромеханическое управление друг от друга отличаются несущественно, но это лишь в случае, если кондиционер располагается не особенно далеко от уровня пола. Если же прибор монтируется в оконной раме, высоко над головой, тогда логично предусмотреть электронное управление, функции которого продублированы пультом дистанционного управления. Иногда «оконники» оснащаются удобным программируемым таймером на 12 часов, например, таким, как в модели RA-08CFR1 от HITACHI.

Характеристики некоторых моделей оконных кондиционеров, представленных на российском рынке климатической техники*

Достаточная мощность на нужном месте

Подбирать оконный кондиционер следует, исходя из простого расчета: на каждые 10м² площади помещения с высотой потолков 2,7м в типовой квартире в панельном или кирпичном доме требуется около 1кВт холодильной мощности прибора. Правда, такой расчет справедлив только для средней полосы России. Если помещение имеет сложную форму, потолки высотой от 3,5м, значительную площадь остекления или плохую теплоизоляцию, а также заставлено электрооборудованием, указанной мощности может не хватить. Вподобных случаях перед покупкой кондиционера лучше заблаговременно обратиться в профессиональную климатическую компанию. Другой вариант выхода из положения- «перезаложиться» по мощности, купив существенно (приблизительно в 1,5 раза) более мощное оборудование.

При установке приобретенного кондиционера необходимо строго следовать инструкции производителя. Как правило, первым делом требуется выполнить прямоугольный проем в окне или в стене (на 5-10мм больше, чем габариты кожуха прибора). Здесь главное не ошибиться с расположением проема. Лучше подобрать местечко, где на прибор не попадут грязь и осадки, в теньке. Можно подвесить "оконник" повыше, но не под самым потолком: зазор между потолком и верхней панелью кондиционера должен составлять, как минимум, 170-200мм. Иначе возникает вероятность подсасывания охлажденного воздуха обратно в прибор, из-за чего эффективность его работы снизится. Со стороны улицы ближайшее препятствие входящему в наружный теплообменник (конденсатор) воздуху (например, стена соседнего дома) должно отстоять от наружной заборной решетки не менее чем на 500мм.

Внимание! При выборе места для проема под кондиционер необходимо помнить, что наружные отверстия (жалюзи) сверху и с боков корпуса прибора должны сообщаться с внешней средой. Их категорически нельзя заделывать в толщу стены, лишая тем самым прибор доступа воздуха. Иными словами, часть кондиционера должна висеть в воздухе на улице. Препятствия для выходящего из конденсатора потока по-хорошему должны располагаться не менее чем в 150мм от верхних и в 400мм от боковых жалюзи.

Традиционно для монтажа оконного кондиционера используется рама с откосом (укосиной) из стального уголкового профиля с шириной полки 30-40мм. Эта рама закрепляется в проеме в установочном положении. Для улучшения слива конденсата кондиционер следует расположить так, чтобы нижний край наружной части находился на 5-10мм ниже нижнего края внутренней части. Затем прибор задвигается в раму. При необходимости над ним монтируется специальный козырек для защиты от солнечных лучей и осадков. Зазоры между корпусом кондиционера и стенками проема уплотняются с помощью монтажной пены. Некоторые оконные модели имеют легкий съемный корпус. Вэтом случае делать раму из уголков не обязательно. При монтаже именно легкий корпус помещается в проем в первую очередь, после чего в него задвигается вся «начинка» кондиционера.

Маломощные приборы нередко имеют вилку для подсоединения к сети электропитания. Мощный оконный кондиционер надо подключать к электрической сети через отдельную проводку и индивидуальный автомат. Лучше, если работы по подключению выполнит квалифицированный электрик.

Редакция благодарит супермаркет "МИР ИДЕАЛЬНОГО КЛИМАТА" за помощь при организации съемки оборудования и компании AHI-CARRIER, HAIER, SAMSUNG, LG, PANASONIC, SHARP, «РУСКЛИМАТ», «ПЯТЫЙ СЕЗОН» за предоставленные иллюстрации оборудования.

• Источник: Журнал «Идеи вашего дома»№84
