Дышите на здоровье!

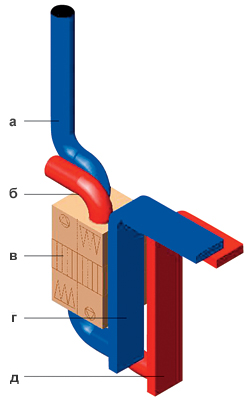

Схема подключения воздуховодов к приточно-вытяжной установке:
а- отвод воздуха на улицу;
б- канал забора уличного воздуха;
в- вентагрегат;
г- вытяжной вентканал;

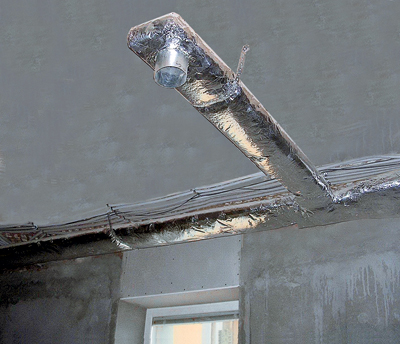

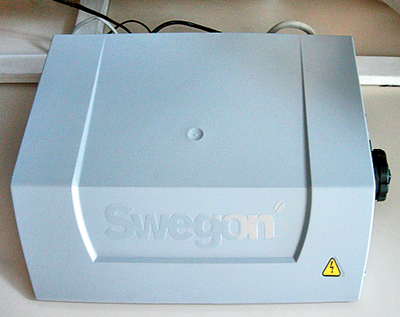

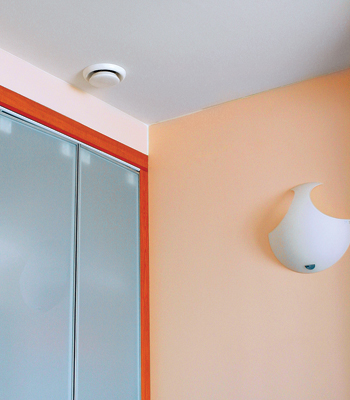

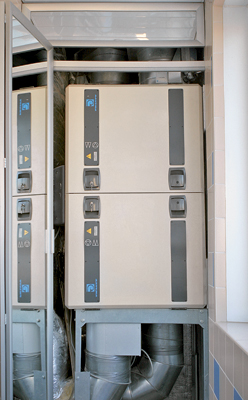

д- приточный вентканал В клеммной коробке установки находятся контактные пары для подключения силового напряжения и различных датчиков Приточно- вытяжную установку от переохлаждения надежно защищает корпус из панелей толщиной около 50мм, заполненных теплоизоляционным материалом. Чтобы оборудование не бросалось в глаза, нишу, в которой оно установлено, закрыли двустворчатой дверью, изготовленной из зеркального полотна. Это позволило замаскировать вентагрегат и добиться существенного визуального увеличения размеров лоджии. При этом доступ к установке для проведения сервисного обслуживания остался свободным Круглые вытяжные диффузоры вмонтированы в подшивной потолок. Между диском и корпусом у этих устройств предусмотрена кольцевая щель, через которую отработанный воздух уходит в вытяжную сеть. Диск перемещается при вращении, обеспечивая регулирование объема удаляемого воздуха Воздуховоды в одном из помещений квартиры перед началом работ по монтажу подшивного потолка. Во избежание непродуктивных потерь тепла наружные поверхности вентканалов покрыты теплоизоляцией. Для крепления воздуховодов к плите перекрытия использована перфолента

Обустройство приточно-вытяжной вентиляции, обеспечивающей квартиру чистым воздухом, потребовало от владельца существенных первоначальных затрат на покупку оборудования. Однако суммарные расходы на приобретение, монтаж (во время которого, кстати, не потребовалось подводить к квартире дополнительную электрическую мощность) и эксплуатацию этой системы в течение всего ее жизненного цикла, очевидно, будут намного ниже, чем при использовании традиционной механической приточной вентиляции.

Вентиляционная система, о которой пойдет речь, смонтирована в одном из домов на Московском проспекте в Санкт-Петербурге. Квартира трехкомнатная, общей площадью 120м². Надо отметить, что экологическая ситуация в окрестностях этой трассы Северной столицы в последнее время стала на редкость неблагоприятной. По данным ГГУП "Минерал", максимальная концентрация оксида углерода в часы пик в несколько раз выше нормы. Регулярно превышаются и предельно допустимые концентрации в воздухе оксида и диоксида азота. Неудивительно, что от вредоносного воздействия автомобильного смога, практически круглосуточно присутствующего в квартире, ее владельцы стали ощущать серьезные проблемы со здоровьем. Уже наметили было переезд с насиженного места в более благоприятный с экологической точки зрения район города, но потом передумали. Вместо этого решили сделать в квартире ремонт, во время которого наряду с заменой окон, дверей, переносом перегородок ит.п. оборудовать жилище современной вентиляционной системой.

Поиск оборудования владелец квартиры начал с того, что собрал необходимую для начала проектирования информацию (подробный план квартиры с ориентацией наружных стен по сторонам света, учетом толщины стен, типа и площади остекления; спецификация используемого электрооборудования; доступная электрическая мощность ит.д.). Затем данные были разосланы по электронной почте почти во все солидные климатические фирмы города.

Предложения начали поступать уже на следующий день. Впрочем, далеко не все они оказались приемлемыми. Так, от совета построить климатическую установку на базе канальной сплит-системы отказались сразу, поскольку расположить наружный блок на фасаде вследствие архитектурных ограничений и соображений безопасности было бы весьма затруднительно. Помимо этого сплит-техника «не проходила» по габаритам и энергопотреблению. Использование канальной вентиляции из наборных элементов (фильтр, электрокалорифер, вентилятор) исключили по причине еще более высокого энергопотребления и уровня шума.

Витоге заказчик выбрал проект, разработанный питерской компанией PMVENT. Вего основу была положена компактная приточно-вытяжная установка Gold с роторным теплоутилизатором производства компании SWEGON (Швеция), отличающаяся низким (около 42дБА) уровнем шума, а также чрезвычайно высоким коэффициентом утилизации тепла (до85%). Подкупило и то, что созданная с использованием этой техники вентсистема позволяла при необходимости организовать подачу в квартиру огромного количества отфильтрованного свежего воздуха (при желании- вплоть до пятикратного воздухообмена!) и при этом вписаться в весьма жесткий лимит энергоснабжения. Расчеты показывали, что даже максимальные затраты на эксплуатацию системы приводили лишь к незначительному (10%) повышению среднемесячного энергопотребления квартиры и, как следствие, к минимальному росту коммунальных платежей за электроэнергию.

Приточно-вытяжная установка расположена на лоджии. Онаобеспечивает глубокую очистку и подогрев уличного воздуха. Сети воздуховодов разместились в квартире, в пространстве между подшивным потолком и плитой перекрытия. По каналам приточной сети подготовленный свежий воздух доставляется в комнаты, а по сети обратных воздуховодов выводится за пределы жилища.

На схеме указаны:
а- приточно-вытяжной агрегат;
б- приточные воздуховоды;
в- вытяжные воздуховоды;
г- воздухораспределительные решетки;
д- воздухозаборные диффузоры

На разработку проекта, а также его комплектацию оборудованием ушло околомесяца, после чего приступили непосредственно к монтажу. Сердце системы- приточно-вытяжную установку- расположили в нише на неотапливаемой застекленной лоджии длиной 4,5м и шириной 1,2м. Агрегат закрепили вертикально, слева от балконной двери, и закрыли зеркальной двустворчатой дверью, что сделало его незаметным.

Целью создания приточно-вытяжной вентсистемы было обеспечение квартиры свежим воздухом по возможности кристальной чистоты. Поэтому, учитывая повышенную загазованность и запыленность улицы, владелец не поскупился на высокоэффективные фильтры. Поступающий воздух очищается от механических примесей штатными (то есть поставляемыми в комплекте с установкой) пылевыми фильтрами классаЕU7 и дополнительным абсорбционным угольным фильтром. Он предназначен для тонкой очистки воздуха от различных газов и примесей, присущих городской атмосфере. Менять его приходится не чаще чем один раз в год. Кроме того, установка была дооснащена электрическим нагревателем мощностью 3кВт. Справедливости ради надо сказать, что нагреватель далеко не всегда потребляет полную мощность, обходясь нужной в каждый конкретный момент- 0,5; 1кВт ит.д. Он является вспомогательным, так как включается лишь при температуре воздуха на улице ниже - 15С или при отсутствии отопления в квартире (например, в осенний период, когда снаружи минусовая температура, а центральное отопление по каким-то причинам еще не работает). Подавляющую часть времени приточный воздух нагревается в роторном теплообменнике установки за счет передачи тепла от вытяжного воздуха.

Комнаты квартиры были пронизаны, словно артериями и венами, двумя независимыми сетями жестяных воздуховодов: вытяжной (по ней из квартиры удаляется отработанный воздух) и приточной (по ней подается очищенный уличный воздух). Воздушные каналы разместились за подшивным потолком из гипсокартона в кухне и коридоре, а также за декоративным ступенчатым понижением потолка, выполненным по периметру комнат.

Характерно, что из-за дефицита свободного пространства на лоджии и приточную, и вытяжную воздушные магистрали провели от установки в квартиру с изгибом, под углом 90, да еще с сопряжениями участков с круглым и прямоугольным сечением. При этом не обошлось без сужения проходного сечения воздуховодов- круглые приточные и вытяжные каналы, имеющие на лоджии диаметр 400мм, переходят в квартире в прямоугольные, которые разместились за подшивным потолком, расположенным на 200мм ниже плиты перекрытия. Как ни странно, это не привело к увеличению уровня шума и расхода энергии. Такая конструкция вентсетей оказалась возможной благодаря (надо отдать должное инженерам фирмы-производителя), по сути, уникальной способности вентиляторов приточно-вытяжной установки создавать потоки с одинаковой скоростью воздуха в центре воздуховодов и на периферии. Вслучае использования приточно-вытяжных установок с обыкновенными центробежными вентиляторами подшивной потолок пришлось бы опустить минимум на 500мм. Впротивном случае система была бы не в меру «прожорливой», а свист воздуха в каналах не давал бы хозяевам спокойно спать по ночам.

Серьезное внимание было уделено и воздухораспределению в комнатах. Чтобы избежать сквозняков, в системе вентиляции применили специальные низкоскоростные воздухораспределители с поворотными соплами производства компании SWEGON. Спомощью этих устройств, установленных на потолке, воздух подается в помещения практически бесшумно, равномерно и с минимальной скоростью. Удаление отработанного воздуха производится через круглые вытяжные диффузоры, вмонтированные в подшивной потолок по всей квартире.

Внастоящее время вентиляционное оборудование работает практически без участия человека. Система автоматики, встроенная в приточно-вытяжную установку, поддерживает оптимальную температуру подаваемого в помещения воздуха, изменяя скорость вращения ротора теплоутилизатора и при необходимости подключая электронагреватель. Управляет вентиляторами, поддерживая заданный расход воздуха в широком диапазоне, в зависимости от текущих потребностей. Например, когда приходят гости, система работает в форсированном режиме, а в ночное время- в экономичном. Плавное изменение расхода воздуха удобно для устранения влияния загрязненности воздушных фильтров на работу вентсистемы, поскольку позволяет продлить срок их службы, а также для компенсации ошибок ее проектирования и монтажа. Различные параметры работы оборудования задаются и отображаются на русифицированном пульте управления в прихожей, соединенном с установкой пятиметровым кабелем. Спомощью этого пульта дистанционного управления можно программировать работу установки на любой период времени. Система автоматики тестирует ее более чем по 50 параметрам и следит за исправной работой. Вслучае нештатных ситуаций подается сигнал тревоги, и вентагрегат может быть остановлен. Включать и выключать установку, контролировать ее состояние, а также регулировать климат в квартире можно путем удаленного доступа, например при помощи мобильного телефона.

Затраты на обустройство системы приточно-вытяжной вентиляции в трехкомнатной квартире в Санкт-Петербурге

Редакция благодарит компанию PMVENT за помощь в подготовке материала и предоставленные фотоматериалы.

• Источник: Журнал «Идеи вашего дома»№97

Материал подготовил

Владислав Балашов
