Прирученный торнадо

Замена мобильных пылесосов встроенными- новая тенденция быта современного человека в нашей стране. Эта статья посвящена проблеме выбора и особенностям применения такой техники в условиях дома и квартиры.

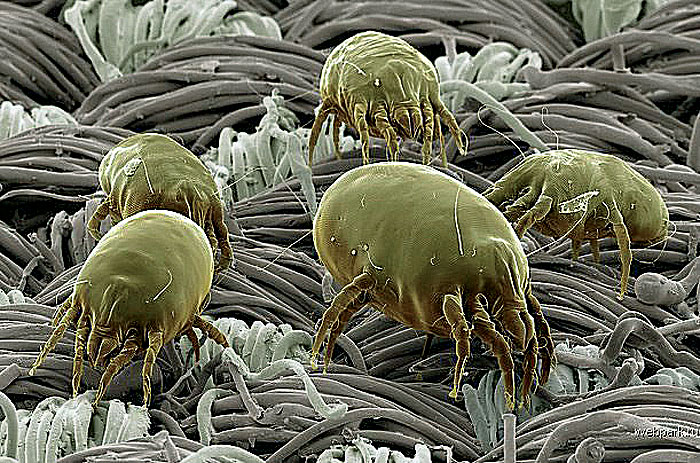

В наши дни многие осознают, что в понятие "качество жизни" входят в первую очередь условия здорового быта. По данным Всемирной организации здравоохранения, 48% населения Земли страдает аллергическими заболеваниями. Потрясают и темпы их распространения, и то, что болезнь «молодеет» буквально на глазах. Причина очевидна: воздух в жилье в 4-6 раз грязнее и в 8-10 раз токсичнее уличного. Пыль с улицы плюс продукты износа мебели и одежды, споры плесневых грибков, продукты жизнедеятельности пылевых клещей создают такой вредоносный «коктейль», что наша иммунная система невольно дает сбои.

Как же ей помочь? Решение проблемы давно найдено- это регулярное удаление из помещений всех загрязнителей воздуха и пыли высокоэффективным пылесосом. Лучше всего с данной задачей справляются встроенные (стационарные) пылесосы, а точнее- автономные системы пылеудаления.

Основы вопроса

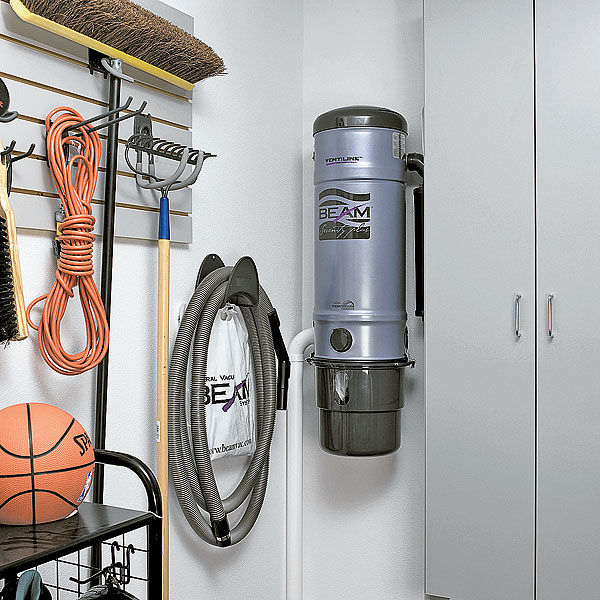

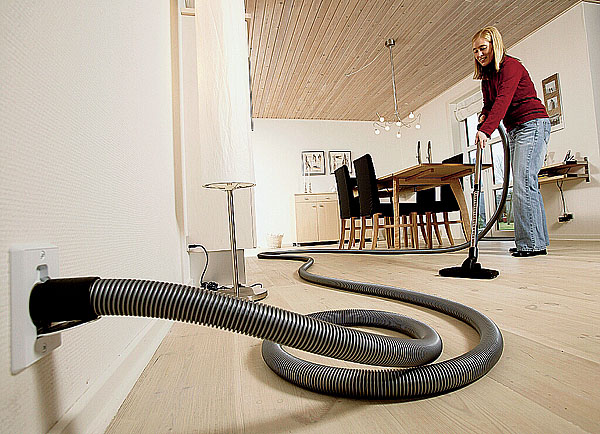

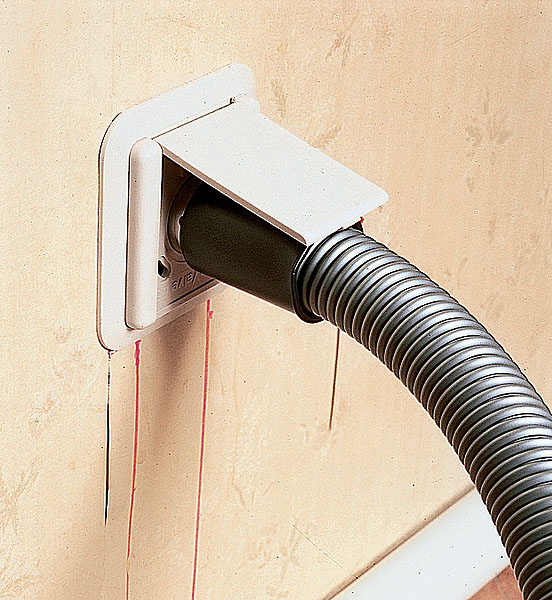

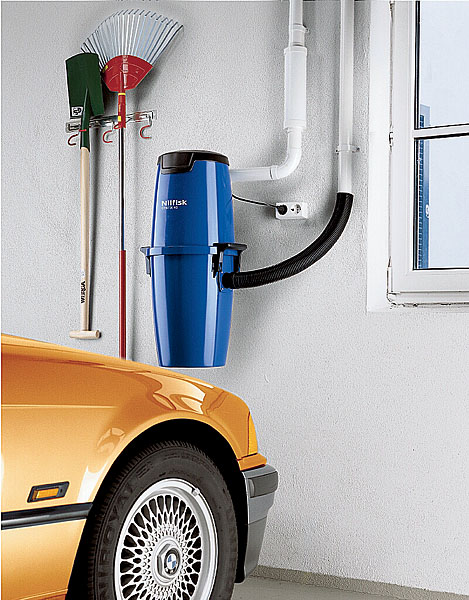

Главную их часть- силовой блок (СБ) с вакуумным насосом, удаляющим воздух из помещения,- монтируют стационарно вне жилой зоны квартиры (дома), например в кладовой, санузле, на балконе, в подвале, техническом помещении. Сеть пластиковых трубопроводов, смонтированных обычно скрытно в полу, штрабах стен, за подшивным потолком, соединяет СБ с пневмоклапанами (пневморозетки и пневмосовки), установленными в разных точках квартиры. Пневмосовок служит для экспресс-уборки мусора в наиболее загрязняемых зонах- в прихожей, кухне, у камина. Чтобы начать уборку, надо вставить в пневморозетку уборочный шланг с насадкой и включить СБ. Пыль и сор по трубам засасываются в сектор очистки в корпусе СБ, откуда попадают в пылесборник, который достаточно освобождать от накопленного мусора раз в 3-4 мес. Очищенный воздух из СБ по отводящей трубе выбрасывается за пределы жилья, чаще на улицу или в вентиляционный общедомовый канал (в зависимости от местоположения СБ). По этому принципу работают все встроенные системы пылеудаления. Обходятся они в среднем около 75тыс.руб. для квартиры и 150тыс.руб.- для загородного дома. Однако для небольших квартир (площадью до 60м²) системы под ключ предлагают за 20-25тыс.руб.- это модели марок Vacuflo FC и AstroVac (обе- США), Kronemark (Россия- Германия).

Иметь такую систему в загородном доме очень практично: ведь только она обеспечит наивысшее качество и скорость уборки. Вэлитных многоэтажках система пылеудаления часто предусмотрена в проекте как общедомовая. Врядовых же новостройках их, конечно, нет, а установка квартирных систем- явление еще не повсеместное, но быстро приобретающее популярность, причем наблюдается рост спроса на бюджетные варианты. Это не случайно, потому что система обладает рядом неоспоримых преимуществ перед мобильными пылесосами.

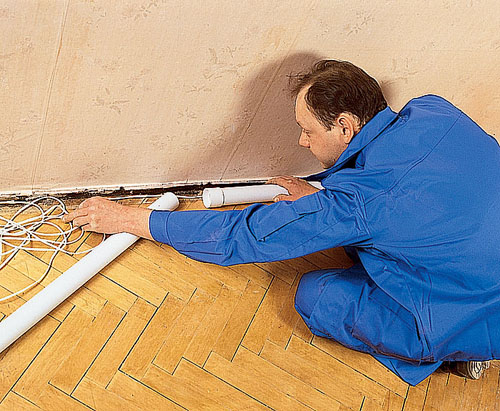

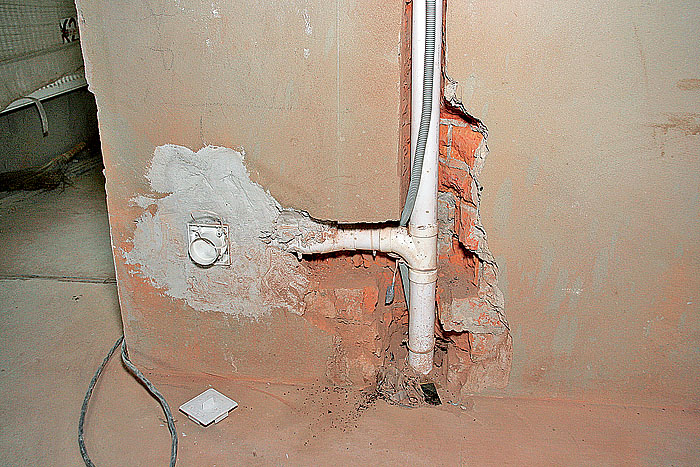

Монтировать систему можно как во время ремонтно-строительных работ, так и в уже завершенных интерьерах: трубы прячут в короба или прокладывают вместо плинтуса. Последнее обстоятельство делает системы привлекательными для многих людей: хлопот, связанных с монтажом, мало, а финансовые затраты вполне приемлемые. Рынок таких систем весьма динамичен. На нем продолжает лидировать один из его пионеров- бренд Vacuflo. Успешно продаются также Beam Electrolux (Швеция), BVC mit Siemens motor, Rehau, Thomas (все- Германия), Disan (Италия), Husky (Канада), Kronemark, Aertecnica и Sistem-Air (обе- Италия), SilentMaster (M.D. Manufacturing, США), Puzer (Финляндия). Заявил о себе Nilfisk (Германия). Осваивают российский рынок Drainvac и DuoVac (обе- Канада). Появились три новичка: это бренды Vacu-Maid, AstroVac (Lindsay Manufacturing, США), Enke (Enke Srl, Италия). Число предлагаемых на рынке бытовых моделей перевалило за 100. Наметим некоторые ориентиры для выбора среди них.

Этапы скрытого монтажа системы пылеудаления в загородном доме

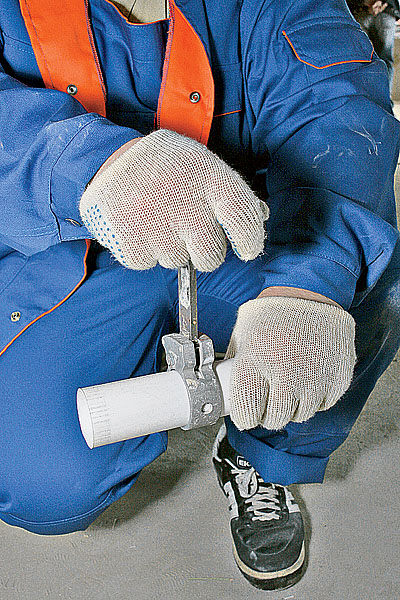

1.трубы режут так, чтобы плоскость реза была строго перпендикулярна оси трубы;

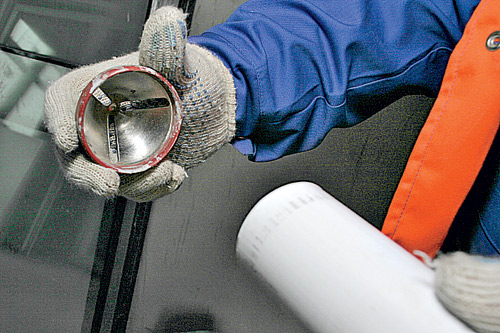

2.на торцах труб тщательно снимают фаски;
3.узлы сети трубопроводов собирают с помощью клеевых соединений;
4.при монтаже подрозеточной рамки отверстия в ней закрывают технологической крышкой, чтобы внутрь труб не попал строительный раствор;

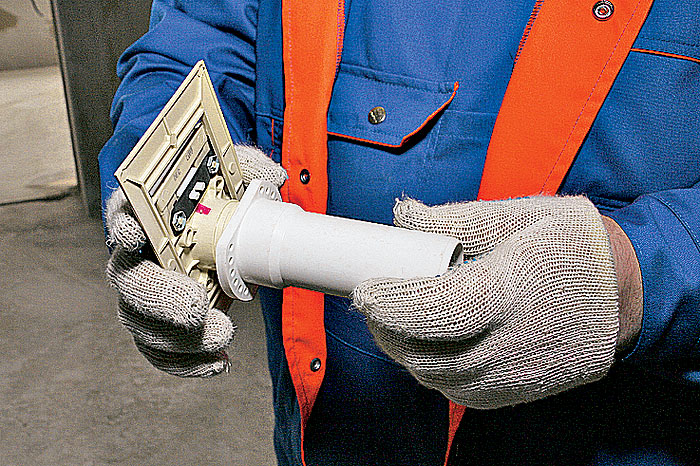

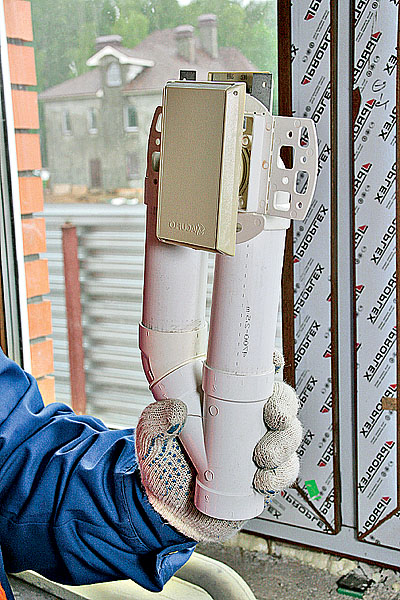

5.собирают узлы с пневморозеточными группами;
6.монтируют пневморозетки;
7.подсоединяют пневмосовок к трубопроводу;

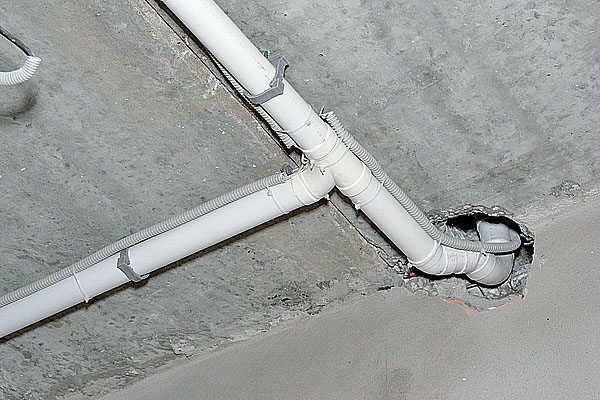

8.монтируют трубопровод под перекрытием;

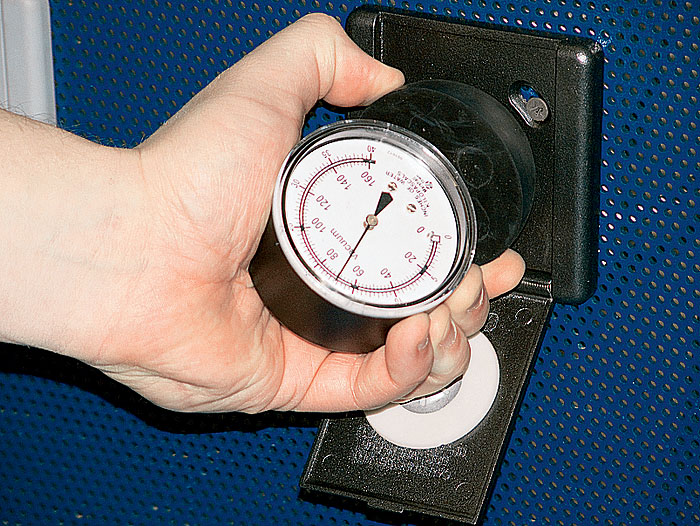

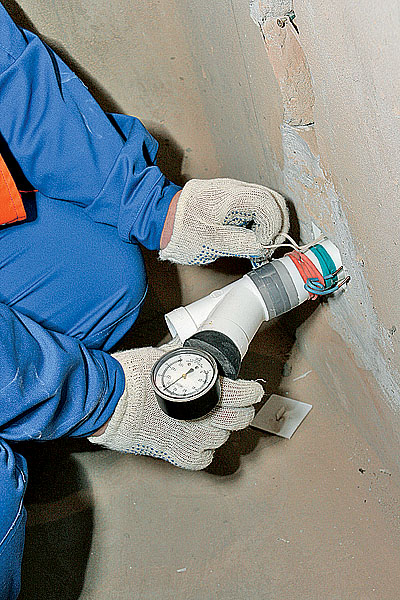

9.-проверяют герметичность сети вакуумметром

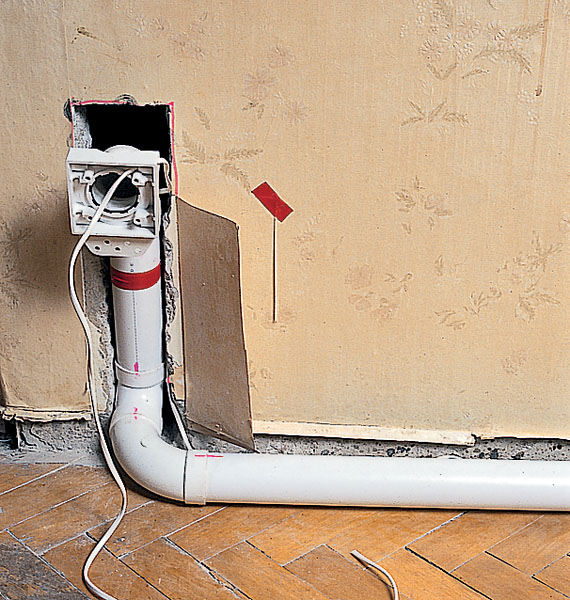

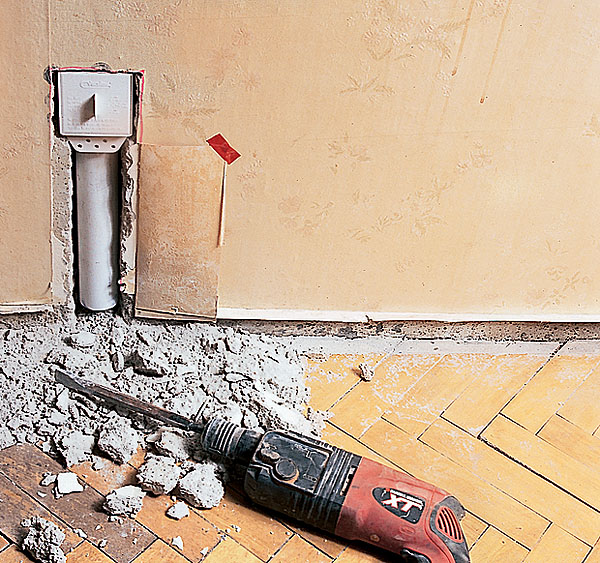

Фото 1	Фото 2	Фото 3
Фото 4	Фото 5	Фото 6
Фото 7	Фото 8	Фото 9

Уистока «торнадо»

Для надежной работы стационарного пылесоса надо решить две основные задачи: организовать герметичную сеть трубопроводов и создать в ней достаточно низкое разрежение воздуха (вакуум), благодаря которому засасываемый через уборочную насадку воздух, подобно торнадо, легко захватывает мусор и пыль с любых поверхностей. Разрежение создает вакуумный насос с турбиной центробежного типа и электроприводом. Турбины проектируют высокоскоростными- 20-30 тыс. об/мин, а у некоторых моделей, например BVC mit Siemens motor, до 48 тыс. об/мин. Таким образом обеспечивается высокая скорость откачки (180-270м³/ч), а кроме того, пыль на лопастях турбины не скапливается и габариты узла можно уменьшить.

Однако высокие обороты турбины порождают воздушный шум, а частицы пыли, налипшие на лопасти, вызывают дисбаланс ротора и как следствие- вибрацию двигателя. Фирмы решают эти проблемы по-разному: здесь и тщательная проработка геометрии воздушных каналов, и виброгасящая подвеска двигателя, и шумоизоляция моторного отсека, и глушители на выхлопной трубе. Влучших агрегатах шум не превышает 52-55дБ, что соответствует требованиям к звукоизоляции в элитных домах: соседи его не услышат. Лидерство оспаривают модели S1 (SilentMaster)- 46дБ, Q-Whisper (Husky)- 50дБ, агрегаты BVC mit Siemens motor- 52дБ и Enke- 53дБ (правда, эти данные получены по разным методикам).

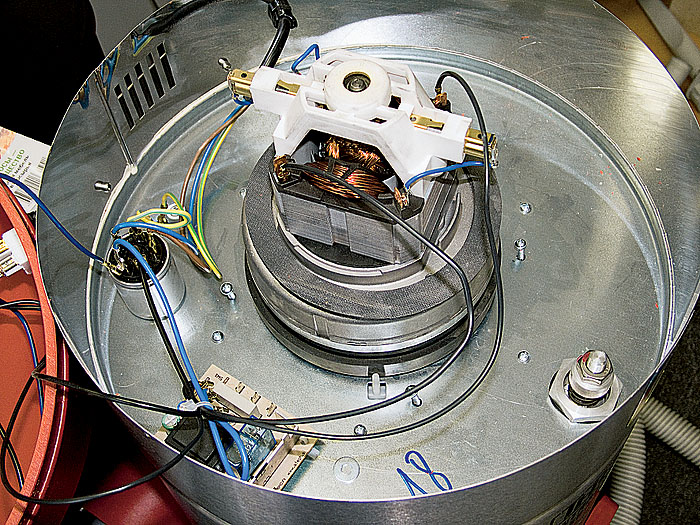

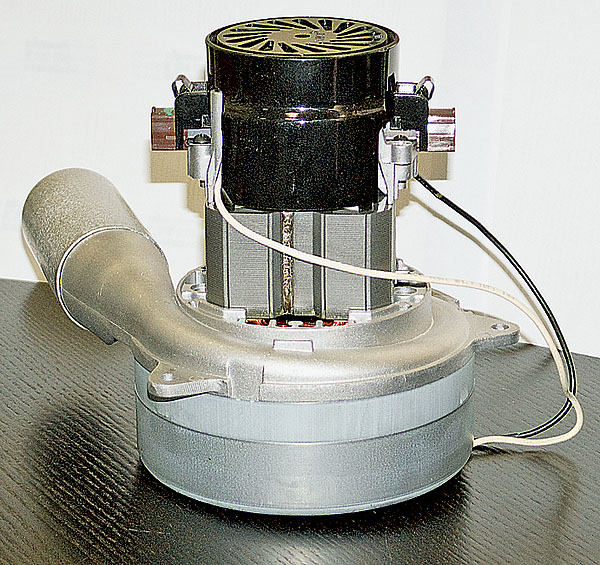

Узел откачки- сердце системы. Его создание- удел немногих фирм. Вбольшинстве моделей продающихся у нас пылесосов стоят электродвигатели и турбины Ametek Lamp Electric (США). Свои двигатели производят лишь Husky, Nilfisk и Thomas. Все двигатели бытовых моделей- коллекторного типа, потому что турбине нужны большие обороты. Компании гарантируют, что ресурс щеток на них составляет 400-2000ч (например, Vacuflo). Этого вполне достаточно для 8-30 лет работы двигателя (1ч уборки в неделю).

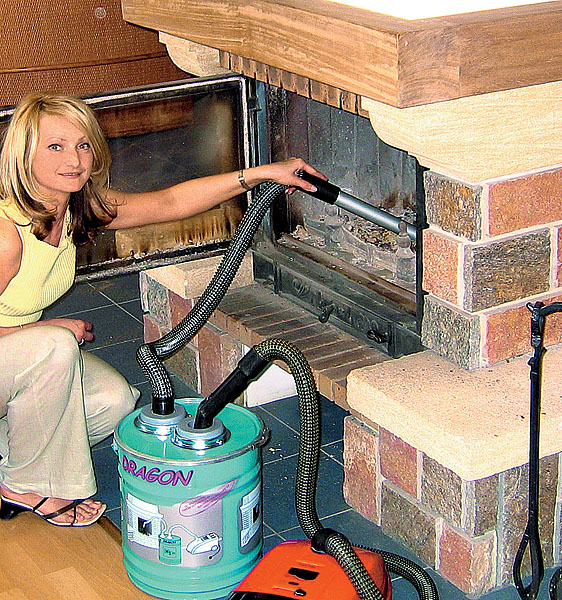

По способам охлаждения двигатели делят на две группы: прямоточные и обводные (байпасные). Двигатели первой группы охлаждаются потоком удаляемого воздуха. Во второй- выбрасываемый воздух по обводной трубе минует двигатель, а охлаждается он воздухом из пространства, окружающего СБ, с помощью специального маленького вентилятора. Двигатели обеих групп хорошо работают в разных условиях. Однако ряд фирм (BVC mit Siemens motor, Sistem-Air, Thomas) используют только "прямоточники". Некоторые компании, применяющие оба типа двигателей, ставят прямоточные на менее мощные и более дешевые модели: Q-Compact (Husky, 16 200руб.), S-650 (AstroVac, от 9800руб.), Eureka (Beam Electrolux, 7500руб.). Следует учитывать, что встроенные пылесосы предназначены только для сухой уборки. Чтобы справиться с пролитыми жидкостями, строительным мусором, золой каминов, фирмы предлагают дополнительную опцию- так называ- емые сепараторы (от 3тыс.руб.). Внешне они выглядят как бачок, соединенный гибкими шлангами с пневморозеткой и уборочной штангой. Работают как мусороулавливатели, не позволяя липкой пыли добраться до главной турбины.

Взвешиваем «торнадо»

Чтобы лучше понять логику выбора системы, рассмотрим подробнее параметры СБ и их связь со свойствами сети трубопроводов. Оказывается, откачивая воздух из труб, турбина способна создать в них некоторое предельное для нее разрежение (оно не растет, как бы долго мы ни проводили откачку, поскольку откачиваемый воздух проникает обратно в трубопровод через зазоры в конструкции турбины). Это разрежение постоянно по всей сети трубопроводов. Но как только мы приоткрываем розетку, в нее сразу же устремляется комнатный воздух и несется по трубам в СБ. Однако при этом разрежение по длине трубы меняется: остается предельным на входе в турбину и снижается у розетки. Чем длиннее труба и больше различных сопротивлений потоку воздуха (шероховатость трубы, ее изгибы, сочленение с фитингами, сужение и расширение диаметров идр.), тем больше это падение и меньше сила всасывания на уборочной насадке. Вывод очевиден: недостаточно выбрать мощный агрегат- надо еще правильно построить сеть трубопроводов. Именно поэтому при всей кажущейся простоте конструкции уборочной системы проектировать ее должны профессионалы, а не пользователи. Авот рассчитанные и укомплектованные наборы для простых систем покупатель может собирать самостоятельно. Например, BVC mit Siemens motor, Thomas, Vacuflo для такого монтажа предлагают подробные инструкции.

Что такое мощный агрегат и как выбрать его мощность? Чтобы ответить на этот вопрос, специалисты учитывают разрежение воздуха в потоке и его скорость. Ито и другое порождает импульс силы, действующий на неподвижно лежащую на полу пылинку или камешек. Установлено, что на щетке вполне достаточно иметь разрежение около 8-10 кПа (у мобильного пылесоса- около 5 кПа). Если к этим значениям прибавить потерю разрежения при движении воздуха (она зависит от конструкции трубопровода), получится необходимое разрежение у турбины. Всреднем его диапазон- 17-28 кПа.

Чтобы облегчить покупателю выбор, производители уже 2-3 года постепенно переходят к единому показателю- всасывающей мощности. Это теоретический параметр, его значение равно произведению разрежения и скорости потока воздуха у рабочего отверстия турбины (данные величины определяет производитель). Вкачестве единицы измерения параметра часто применяют аэроватт (аэроВт). Он позволяет довольно наглядно (см. таблицу) оценить экономичность затрат. Следует понимать, что один этот параметр (даже при большой величине) не гарантирует высокой эффективности уборки. Очень важно также сопротивление трубопроводов системы. Оно зависит от длины и диаметра прямых участков труб, количества и конструкции фитингов (каждый фитинг по сопротивлению эквивалентен прямой трубе определенной длины), расположения силового блока по вертикали относительно магистрального трубопровода, длины и конфигурации выхлопного трубопровода.

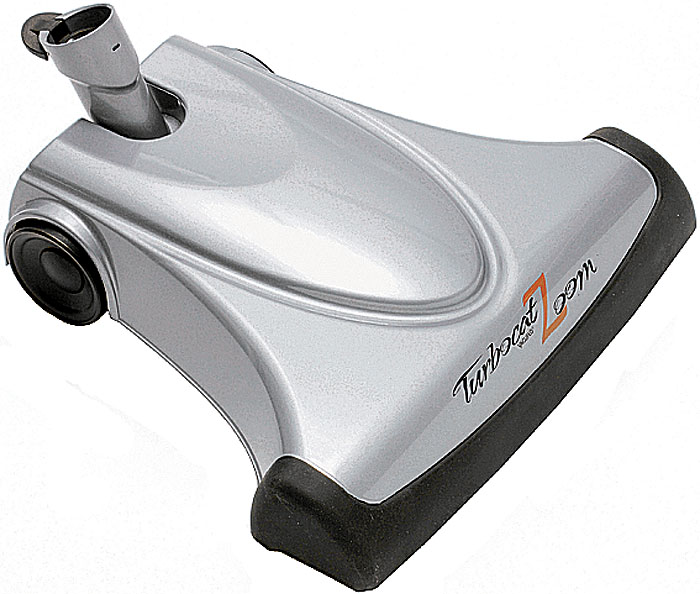

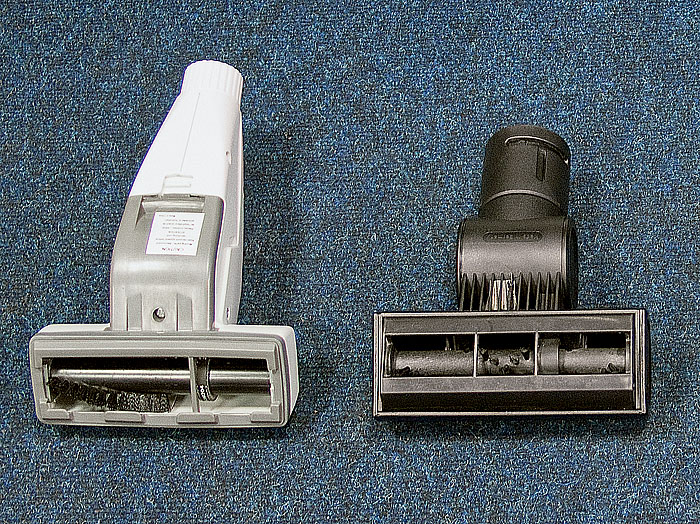

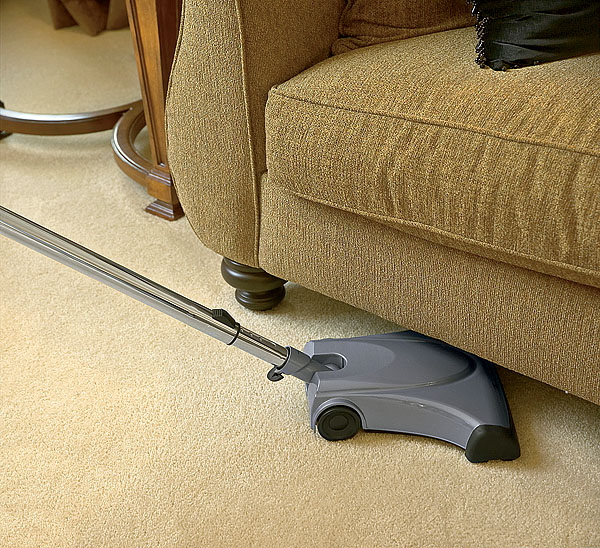

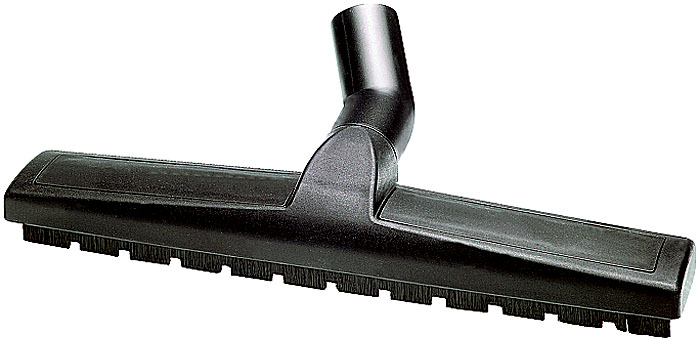

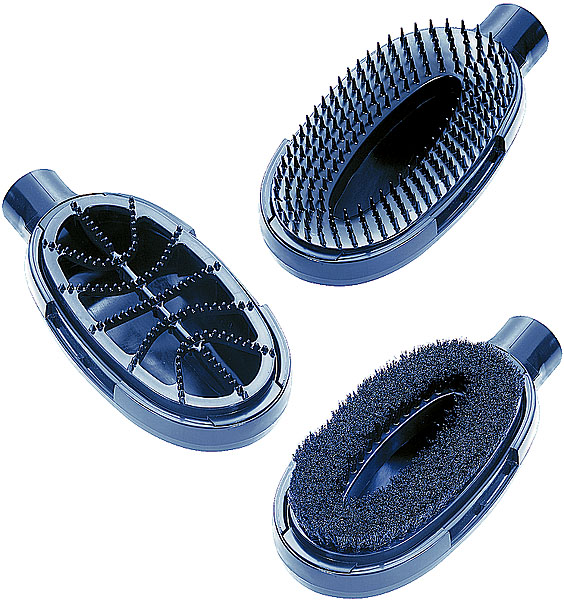

Некоторые покупатели невольно заглядываются на модели с избыточной мощностью всасывания. Но хотим предупредить вас, что в таком случае помимо большей стоимости агрегата и оплаты лишних киловатт-часов щетка будет сильно присасываться к полу и с трудом перемещаться, а также быстрее станут изнашиваться ворсовые материалы. Все производители предлагают гасить избыток силы всасывания, открывая специальное отверстие на уборочной штанге. Щеткой действительно становится легче манипулировать, но двигатель не прекращает «съедать» дополнительные ватты.

АAertecnica, BVC mit Siemens motor у своих моделей меняют скорость двигателя с помощью потенциометра, размещенного на рукоятке штанги, реально экономя электроэнергию. Так что прежде чем приобретать слишком мощный агрегат, лучше посоветоваться со специалистами и купить пылесос с оптимальной для вашего жилища мощностью.

Надежная клетка

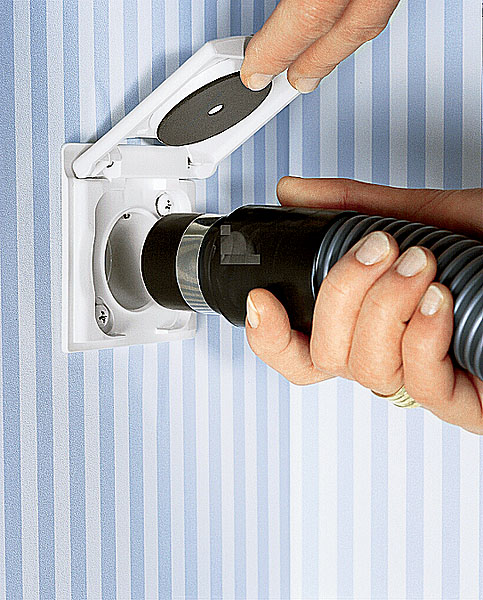

Создание сети трубопроводов начинается с определения количества и мест установки пневморозеток. Логика их поиска проста: чем короче шланг, тем легче с ним работать, но потребуется большее число розеток. Одной розетки достаточно для уборки площади 30-60м². "Лишняя" розетка обойдется в 5-6тыс.руб. (с работой).

Выбор удачного места для СБ- ключевая проблема монтажа системы. Здесь все зависит от конкретных условий. Ограничение, пожалуй, одно: от СБ до точки установки выхлопного клапана длина трубы лимитирована (5-9м- уточните по модели). Если позиции розеток и СБ найдены, специалисты фирмы уточнят особенности трассы между ними, проведут аэродинамический расчет и подскажут, какие модели успешно «прокачают» трубопровод.

Ну а какие трубы используют для сети? Отметим, что в США и Канаде их производят в дюймовой системе, а в Европе- в метрической, поэтому трубы и фитинги не взаимозаменяемы. Диаметры- 42-63мм. Материалы элементов трубопроводов- ПВХ, АБС и полипропилен. Для систем необходимы трубы повышенного качества- с точными размерами и малой шероховатостью (в частности, ПВХ-элементы производят с антистатическими добавками, чтобы пыль не налипала на их стенки). Попытки применять более дешевые трубы для канализации к добру не приводят: система теряет мощность всасывания. Трубы можно замонолитить или установить на хомутах снаружи стен. Многие компании используют монтаж труб и фитингов на клею. АPuzair (Финляндия), Rehau, Thomas применяют трубы и фитинги с раструбным соединением и уплотнительным кольцом.

Очищаем поток

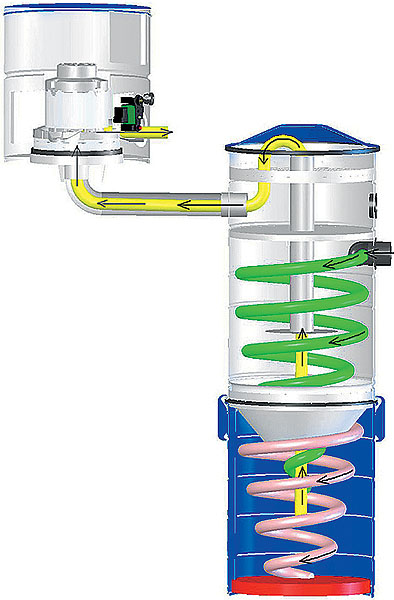

Удаляемый воздух следует очищать от пыли в соответствии с требованиями экологии и санитарии, хотя специальных норм у нас для этого нет. Среди технологий фильтрации особое место занимает запатентованный фирмой H-P Products (США) циклонический метод очистки воздуха True Cyclonic Cleaning, реализованный в конструкции агрегатов Vacuflo. Его принцип в той или иной форме используют большинство фирм. Заключается он в следующем: в камеру очистки воздух подается по касательной к цилиндрической стенке так, что поток закручивается по спирали подобно воздуху в столбе торнадо. При этом частицы пыли центробежными силами отбрасываются к стенкам камеры и под действием своего веса оседают вниз- в пылесборник. Очищенный воздух собирается в центральной зоне камеры и выбрасывается по обводному каналу из корпуса СБ на улицу. Это самый простой и безотказный способ очистки, производительность которой не меняется со временем. Необходимо только следить, чтобы пылесборник не наполнялся более чем на 3/4 от своего объема.

При этом следует учитывать, что небольшая часть- всего 2-4% от всего объема пыли (та, которая мельче 3 мкм)- не улавливается и выбрасывается на улицу. Проживая в загородном доме, вы этого даже не заметите. Кроме того, очищать защитную сетку перед турбиной от крупного мусора (шерсть, куски пленки идр.) не слишком удобно (это приходится делать фактически на ощупь) и негигиенично (мусор сыплется на руки). Правда, есть предложение, позволяющее повысить комфортность этой очистки. Так, в пылесосах Vacu-Maid, где "циклон" работает в сепараторе, защитная сетка функционирует как пассивный электростатический фильтр и размещена над камерой фильтрации, поэтому доступ к ней прост- через верхнюю крышку.

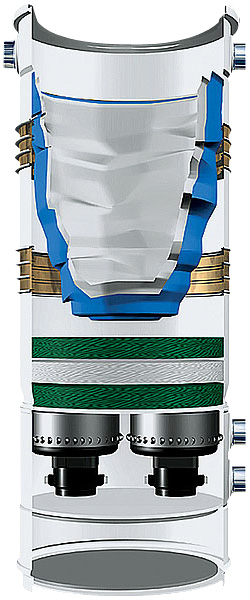

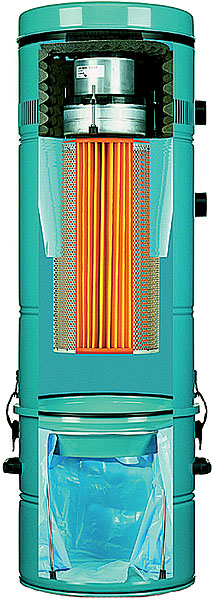

Устройство Air Channel в аппаратах Vacu-Maid уравновешивает давление над пластиковым мешком в мусоро-сборнике и под ним, не позволяя ему втягиваться внутрь секции фильтрации при работе

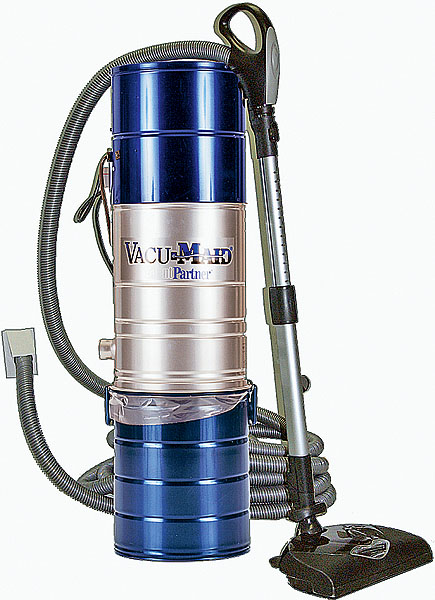

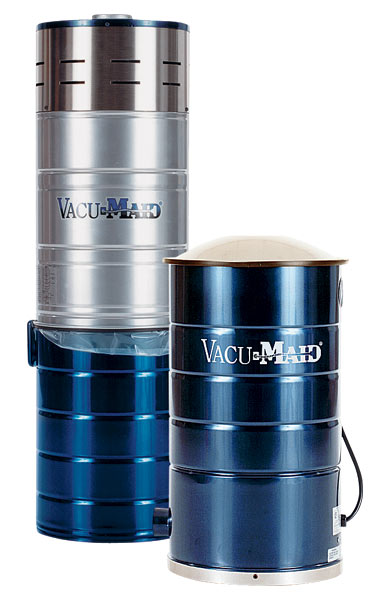

Vacu-Maid

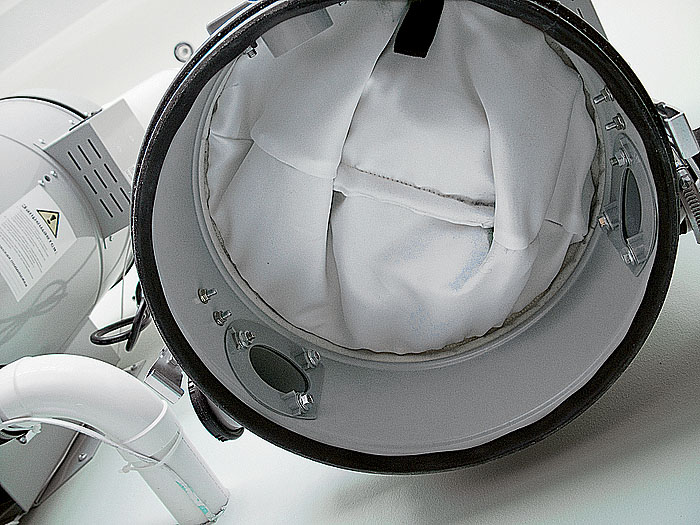

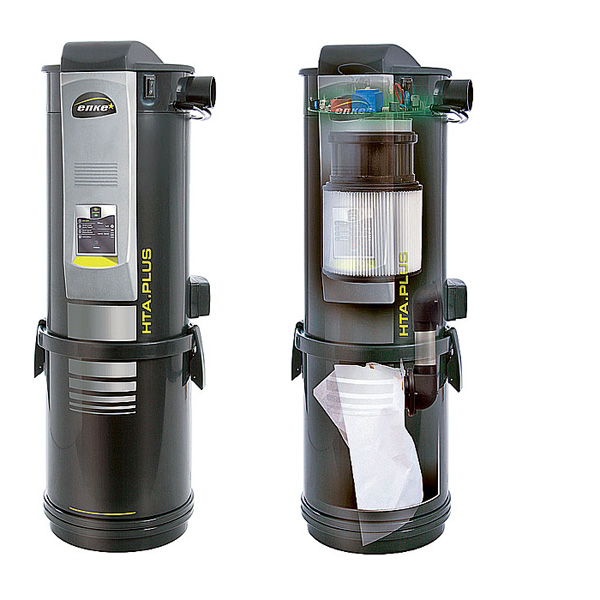

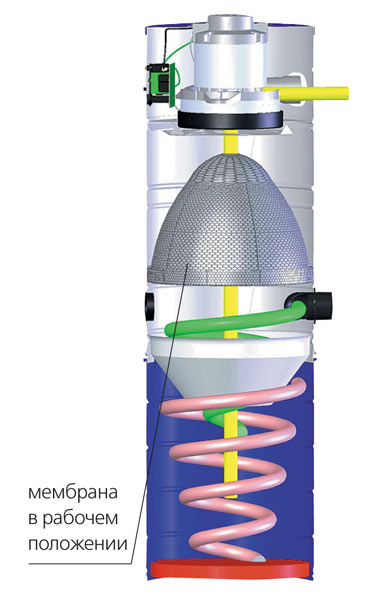

Вмоноблочных конструкциях на помощь "циклону" часто приходят дополнительные фильтры. Это может быть несъемная самоочищающаяся мембрана из нетканого материала, которую монтируют над камерой "циклона". При работе она раскрывается, как зонтик, при выключении- спадает вниз, стряхивая пыль. Такая схема действует в ряде моделей Beam Electrolux, BVC mit Siemens motor, Husky. ВAstroVac такой фильтр задерживает 97% мельчайших частиц пыли (до 0,3 мкм) и имеет антипригарное покрытие (технология Surf-tex). Он рассчитан на весь срок службы пылесоса. Однако более эффективными помощниками считаются сменные картриджи с развитой поверхностью фильтрации ("гармошки"). Некоторые из них нужно мыть через 3-6 мес, другие меняют через 1 год (в зависимости от материала патрона). Схему "циклон"+картридж" используют большинство компаний, в том числе и создатель "циклона"- Vacuflo (серия FC). Материалы, рабочая площадь поверхности патронов, их крепления у фирм различны. Вкачестве инновационного решения можно отметить автоматическую самоочистку картриджа путем встряхивания- у модели HTA.I.Plus A (Enke).

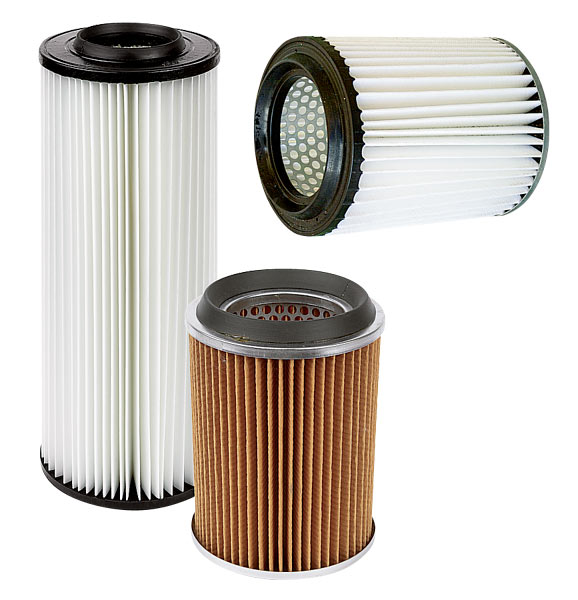

Не забыта и технология фильтрации с помощью сменных тканевых или бумажных мешков, работающих самостоятельно или в паре с картриджем без "циклона". Ее используют в небольших моделях AstroVac, Beam Electrolux, Enke, Husky, Kronemark, Nilfisk, Puzer. Это позволяет снизить стоимость СБ до 8-17тыс.руб.

Впаре с фильтрами работают мусоросборники, которые обычно выполнены в виде бачка, прикрепляемого снизу к секции фильтрации. Их объем колеблется в диапазоне от 12л (SC300, Beam Electrolux) до 55л (SilentMaster). Принципиально иное решение применено в SilentMaster и AstroVac- "перевернутая" компоновка, при которой двигатель с турбиной расположены внизу корпуса, а мусоросборник- над ним. Это не только позволяет легко вытаскивать мешок с мусором вверх, но и обеспечивает дополнительную звукоизоляцию моторного отсека.

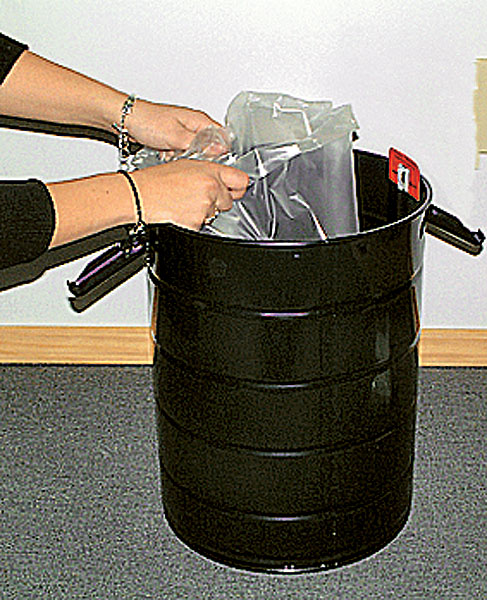

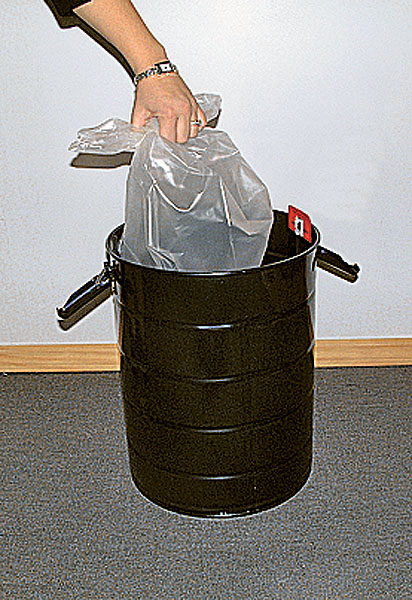

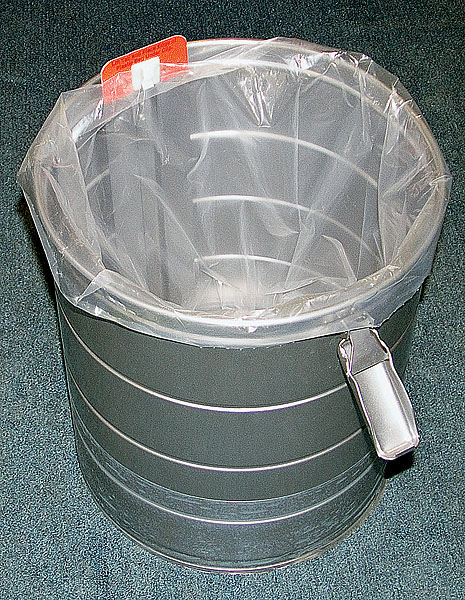

Не забывайте вовремя очищать мусоросборник, ведь чем ниже гора мусора в нем, тем меньше забиваются фильтры, а значит, не ослабевает сила всасывания. Чтобы при опорожнении бачка пользователь не задыхался в клубах пыли, предлагают взять на вооружение две концепции. Согласно одной, пыль собирают в фильтрующие мешки, которые выбрасывают (обычно через 2-4 мес) после их заполнения. Но мешки затрудняют всасывание воздуха. Поэтому в агрегатах Enke применяют пятислойный фильтр-пакет Multilayered Protection из особого нетканого материала, сводящего к минимуму потерю мощности. По другой- пыль поступает в пластиковый пакет, вставляемый в мусоросборник (например, в моделях BVC mit Siemens motor, Aertecnica, Disan, Sistem-Air, Thomas). При работе поток воздуха стремится втянуть его внутрь агрегата, уменьшая полезный объем мусоросборника. Вблоках с циклонной фильтрацией такое явление наиболее заметно, поэтому в моделях Vacu-Maid использована особая технология Air Channel, исключающая втягивание пакета.

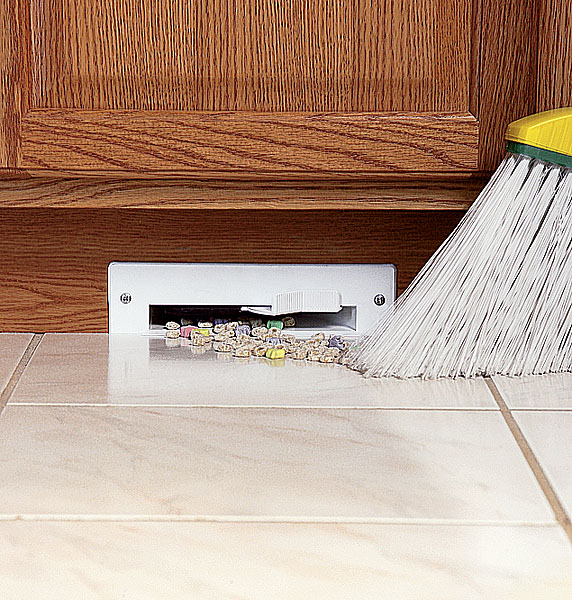

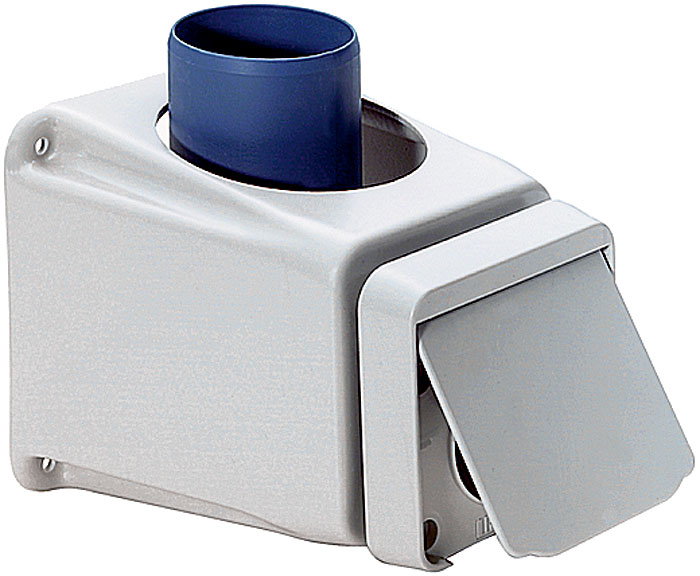

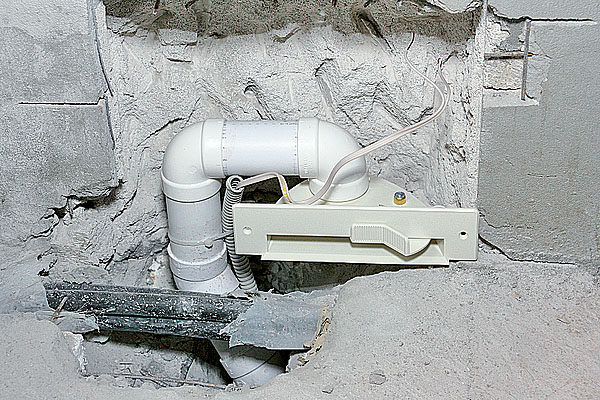

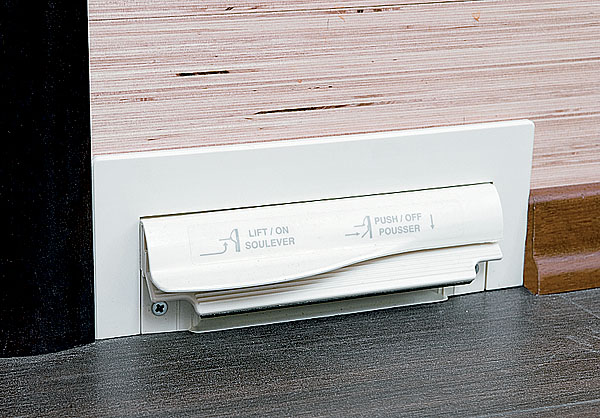

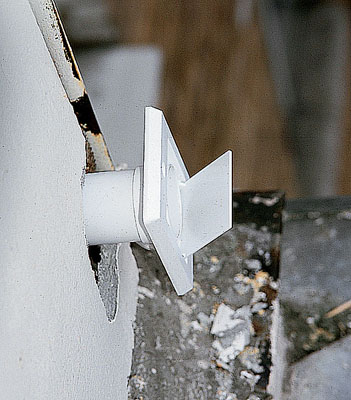

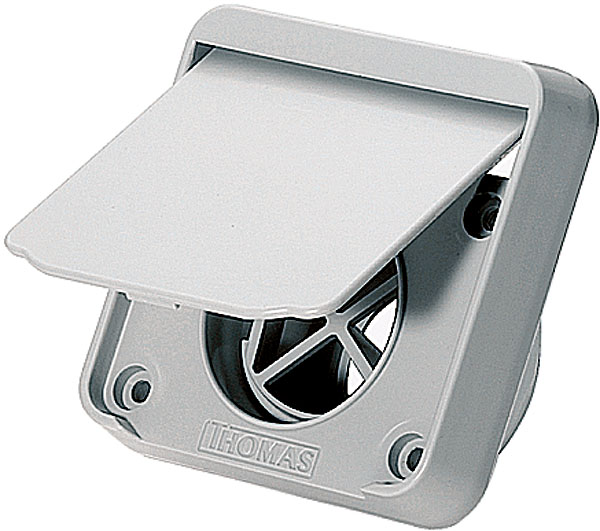

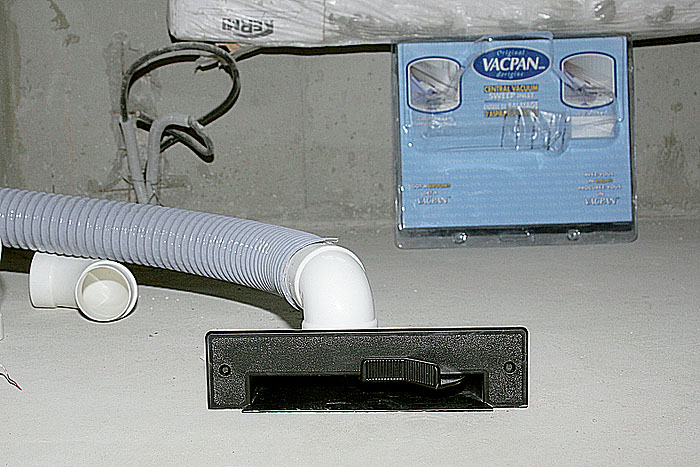

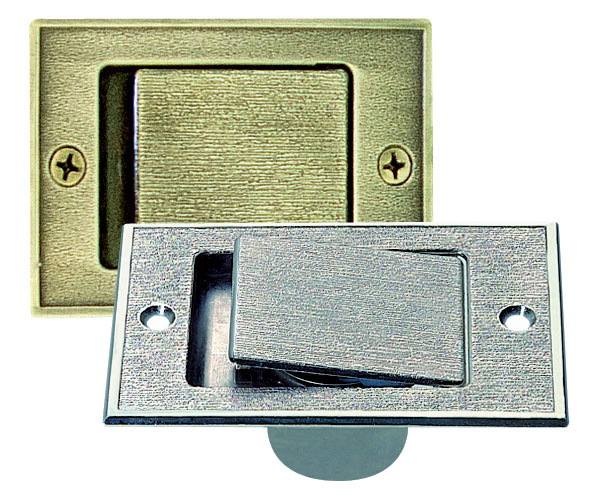

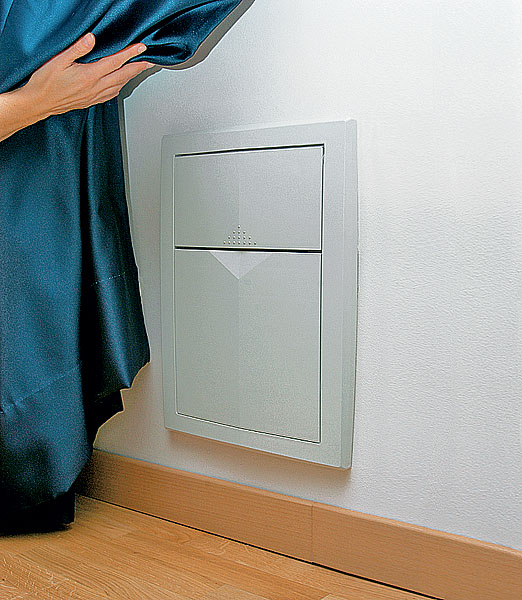

Пневмосовок собирает крупный мусор, выглядит как узкая щель(10,11), закрытая крышкой(12), и не нуждается в шланге

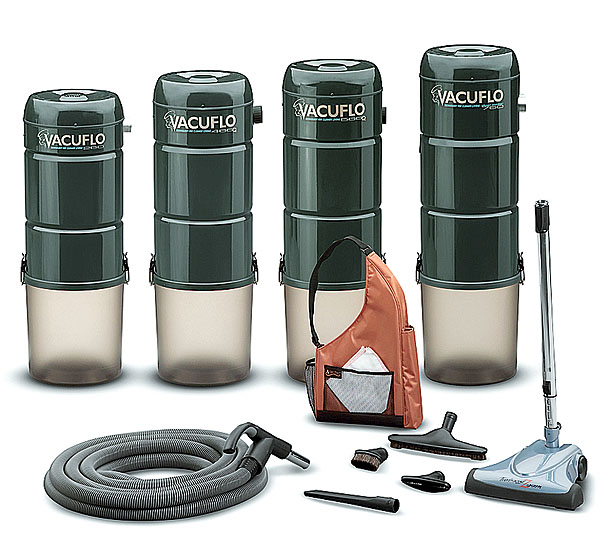

Фото 10 Vacuflo	Фото 11 Vacuflo	Фото 12 Vacu-Maid

Управление системами

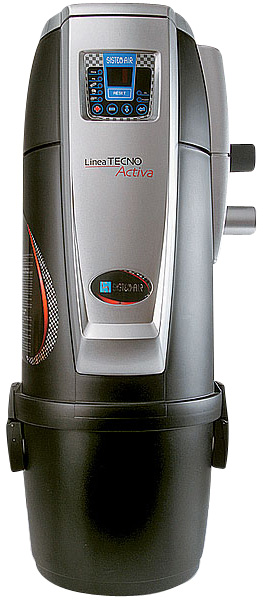

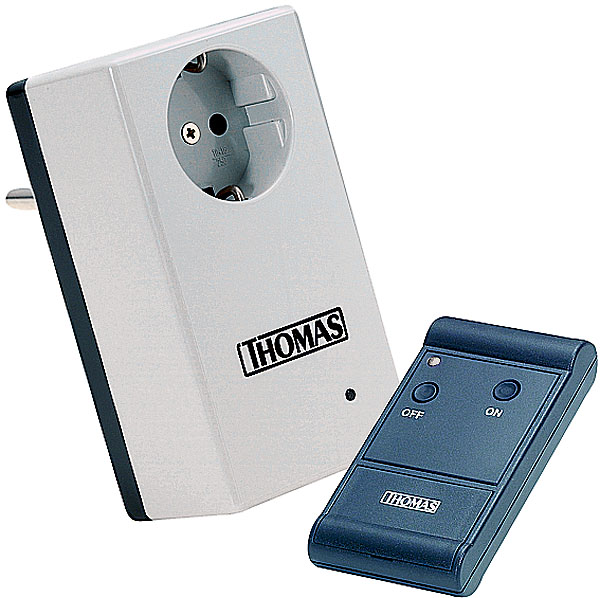

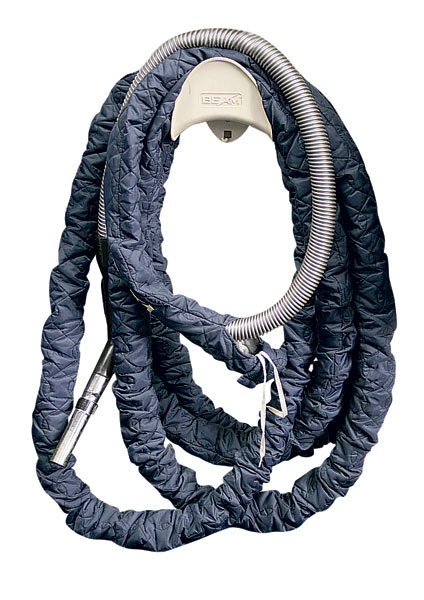

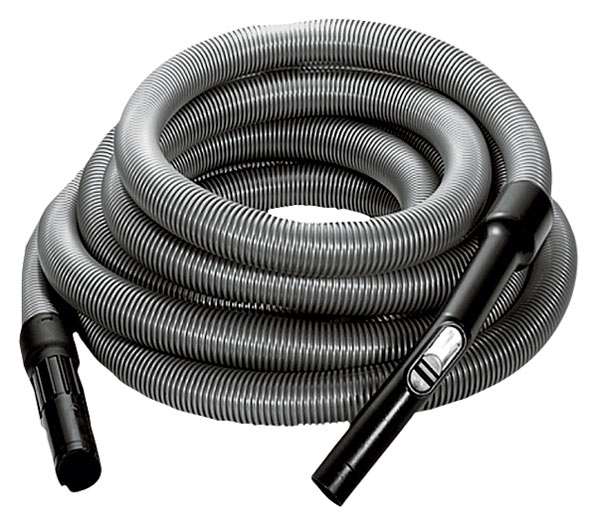

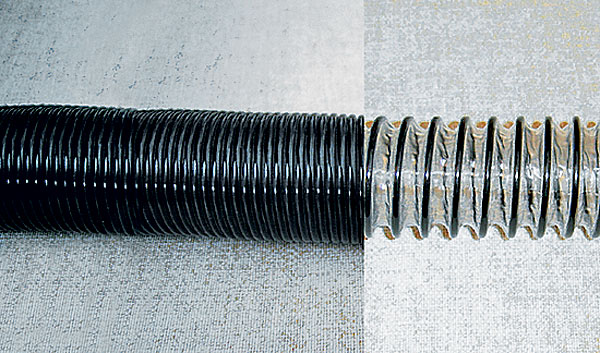

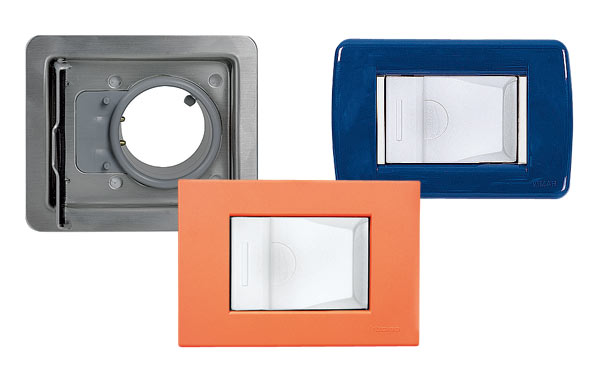

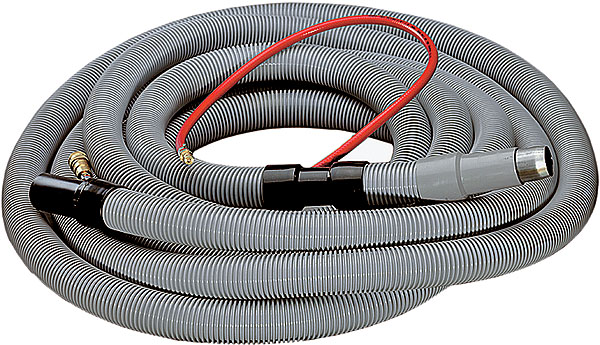

Силовые блоки постоянно подсоединены к сети напряжением 220В, а включают их одним из двух способов: с помощью проводной или беспроводной системы управления. Впервом случае рядом с трубами прокладывают кабель управления, соединяя пневморозетки и пневмосовки с СБ (напряжение 12 или 24В). Розетки при этом играют роль выключателя. СБ включается при подсоединении к розетке наконечника уборочного шланга или от выключателя на ручке шланга. Впервом варианте шланг не имеет встроенного провода, поэтому он дешевле и его легко ремонтировать, но работать с ним менее удобно, так как при включении надо следить за насадкой, чтобы она не засосала что-то нужное. Во втором- все наоборот: шланг с встроенным проводом, он дороже и не ремонтируется, но работать с ним проще. Беспроволочный дистанционный способ управления по радио на частоте 434 МГц предлагают Rehau, Thomas, Vacu-Maid. Он более оправдан при разветвленных сетях и скорее с точки зрения надежности, чем экономики: найти повреждения в многочисленных проводах сложно, и обходится система недешево (радиоприемник- от 7тыс.руб., промежуточный усилитель- от 9тыс.руб.). Если вы хотите, чтобы дизайн вашего интерьера был выполнен в одном стиле, можно подобрать пневморозетки, соответствующие электроустановочным изделиям фирм ABB (Германия), Legrand (Франция), Gewiss, Vimar (обе- Италия). Обратите внимание на продукцию BVC mit Siemens motor, Aertecnica, Disan, Sistem-Air, Enke. Кстати, следует отметить розетки с замком (Disan, Thomas), не позволяющие детям превращать трубопровод в объект своих игр.

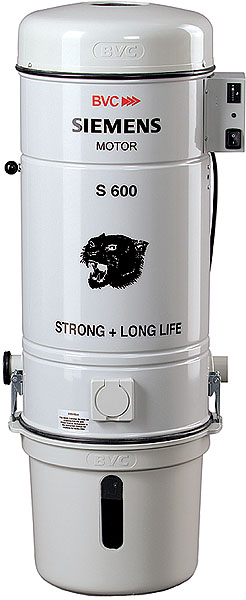

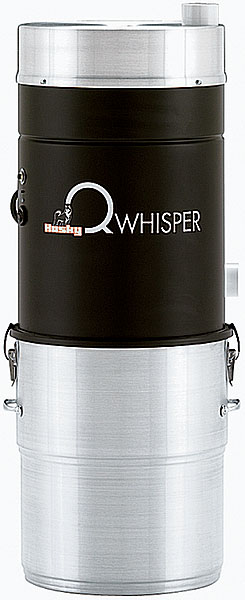

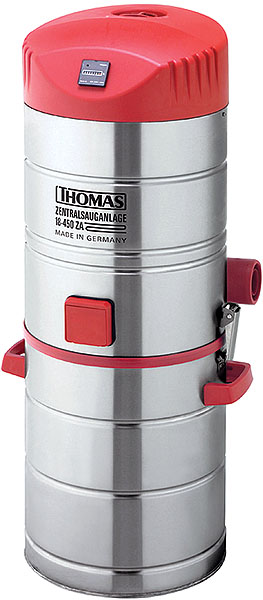

Для улучшения внешнего вида корпусов силовых блоков используют нержавейку с цветным порошковым покрытием(13- Vacu-Maid); пластмассу и шлифованный алюминий(14- Husky) или полированную нержавейку(15- Thomas)

Фото 13 Vacu-Maid

Фото 14 Husky

Фото 15 Thomas

Агрегаты для типовых домов

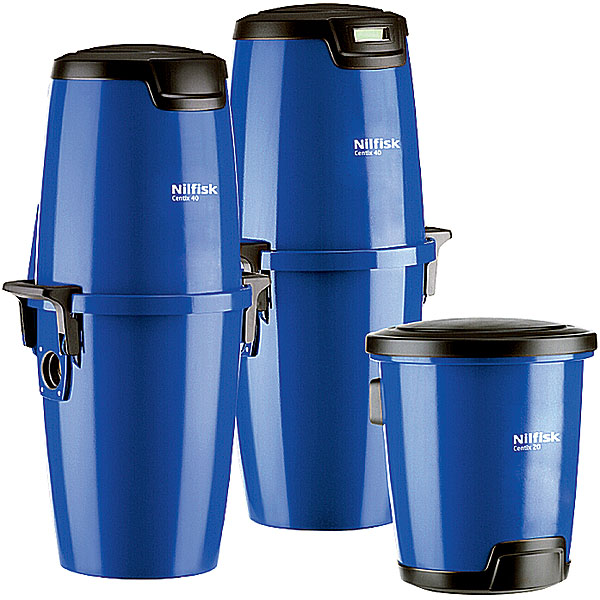

О нуждах миллионов потенциальных покупателей, проживающих в небольших квартирах, производители не забывают. Правда, список подходящих моделей пока невелик. Основные черты таких аппаратов: компактные размеры (высота до 600мм и диаметр до 360мм, чтобы было легче спрятать агрегат в мебель), уровень шума до 65дБ, умеренный объем пылесборника (около 15л), привлекательный дизайн, цена бюджетного уровня. Наиболее пригодным для "малогабариток" площадью до 60м² можно признать модели Puzer (они самые маленькие, и сеть делают из труб диаметром 42мм). Среди лидеров "маломерок"- модели Eureka CV140 (370170мм, Beam Electrolux), Eeva (460330220мм, Puzer). Можно обратить внимание также на модели S80 (Aertecnica), ZSA 18/1 (Disan), Q-Compact (Husky), Classic S10 (Kronemark), Centix 20 (Nilfisk), FC 310 (Vacuflo), Sunny Small и Mini (Sistem-Air), S 650 (Vacu-Maid). Отдельного упоминания заслуживает появившаяся год назад модель Jolly (Sistem-Air) новой концепции. Она не требует сети вакуум-проводов, ее СБ размещают на наружной стене внутри квартиры. Уборочный шланг подключают прямо к СБ, выхлопной патрубок проходит через стену. Модель занимает минимум места (438316175мм) и подходит для однокомнатных квартир.

От теории к практике

Мы хотим показать, что оснащение квартиры системой пылеудаления- задача посильная для многих наших сограждан. Практически осуществить ее не составит труда для наших читателей, внимательно изучивших эту статью. Итак, коротко о деталях. Трехкомнатная квартира общей площадью 60м², ковры, драпировки, да еще две собачки. Пожилые обитатели ни с чем расставаться не хотят. Пыли много, аллергия донимает, поэтому встроенная система пылеудаления для них- просто находка (с такой проблемой могут столкнуться многие семьи, в том числе молодые, с детьми). Промеры показали, что от одной пневморозетки, используя шланг длиной 8м, можно добраться до всех уголков квартиры. Для установки силового блока выбрали остекленный холодный балкон. Так как от собак много шерсти, решили не экономить на мощности всасывания и взять модель непременно с "циклоном", но желательно с самоочищающимся фильтром, чтобы не пришлось очищать решетку агрегата от шерсти. Шум- не более 60дБ. Система должна быть не очень дорогой. Витоге выбрали одну из моделей Vacu-Maid. Представители компании приезжали 3 раза: провести замеры, смонтировать систему, проверить работу агрегата и навести лоск (подклеить обои, установить плинтусы). Монтаж вели в условиях "живого" интерьера. Все сделали за 6ч, и еще 2ч ушло на уборку комнаты. На другой день участок стены оклеили обоями, поставили недостающие куски плинтуса, трубу оклеили самоклеящейся пленкой. Проверили еще раз- все работало отлично.

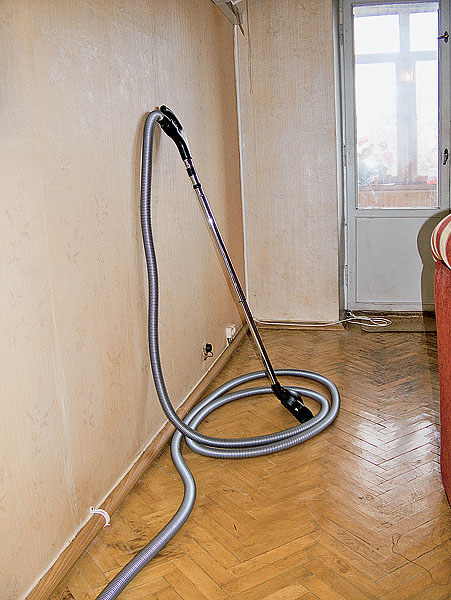

Открытый монтаж встроенного пылесоса в небольшой квартире

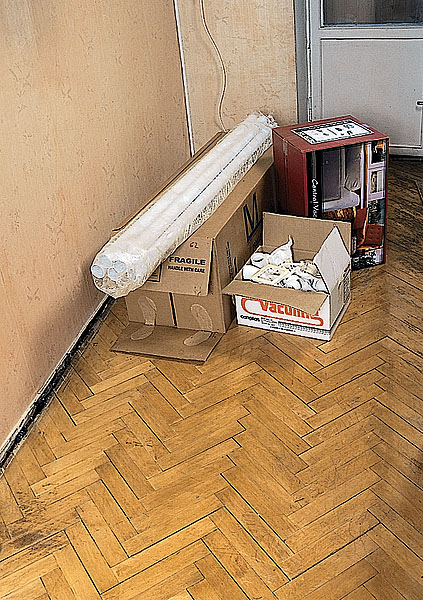

1.отодвинули от стены мебель;

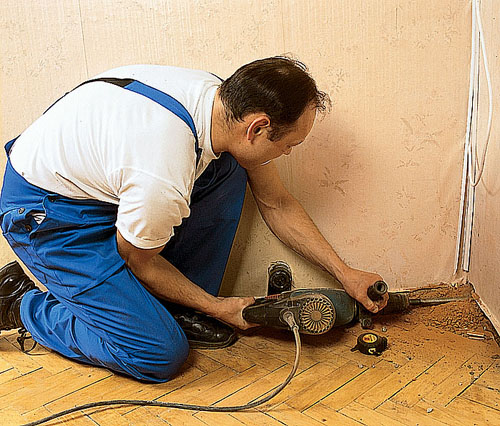

2.в наружной стене пробурили отверстие, выходящее на балкон;
3.в перегородке вырезали отверстие для пневморозетки и штрабу и вставили в отверстие предварительно собранный узел розетки;
4,5.от него повели магистраль к балкону;
6.на наружной стене закрепили кронштейн;

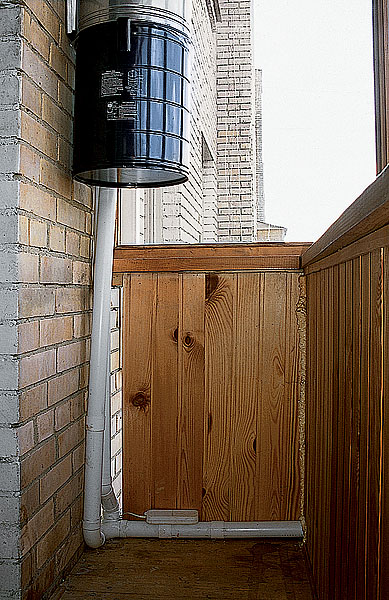

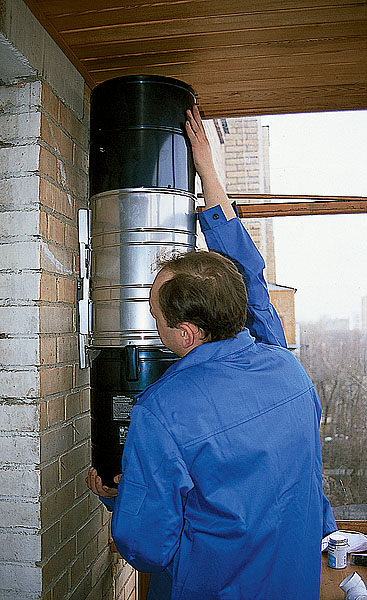

7.навесили силовой блок;
8.к нему подвели трубу всасывания;
9.смонтировали выхлопную трубу с выхлопной заслонкой;
10.выполнили электроподключения и проверили герметичность сети. Щели в стене запенили, розеточный узел замонолитили быстросохнущим составом

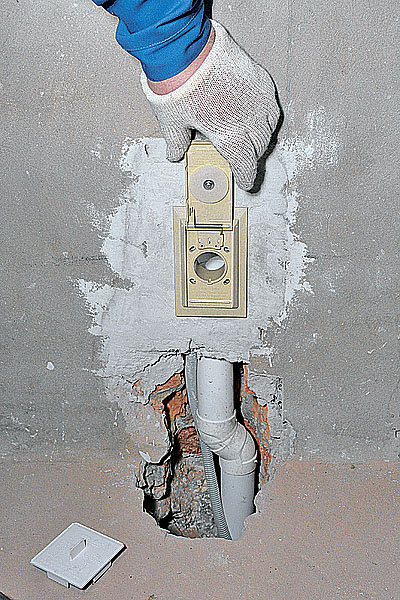

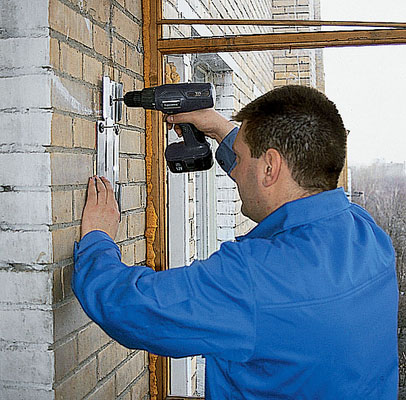

Фото 1	Фото 2	Фото 3
Фото 4	Фото 5	Фото 6
Фото 7	Фото 8	Фото 9
Фото 10	Фото 11

Редакция благодарит компанию «Окна Роста», фирмы «Экохаус», «ЭкоДом», «Русский Запад», «Виватэкс-м», «Блиццард Люфттехник», «Телеком ТС», представительства компаний Vacu-Maid, Husky, Thomas за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№121
