Тонкое решение

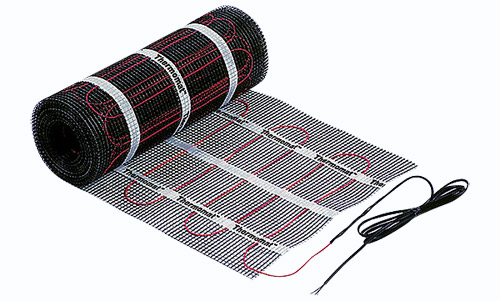

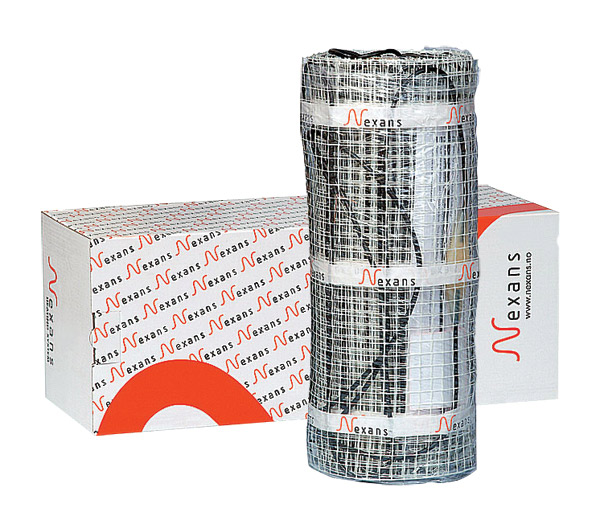

Ceramic Tiles Нагревательный мат Millimat (Nexans) в квартирах чаще всего устанавливают под керамическую плитку. Высота комнаты при этом уменьшается не более чем на 10-20мм Thermo Нагревательный мат Thermomat (Thermo) DEVIDEVI

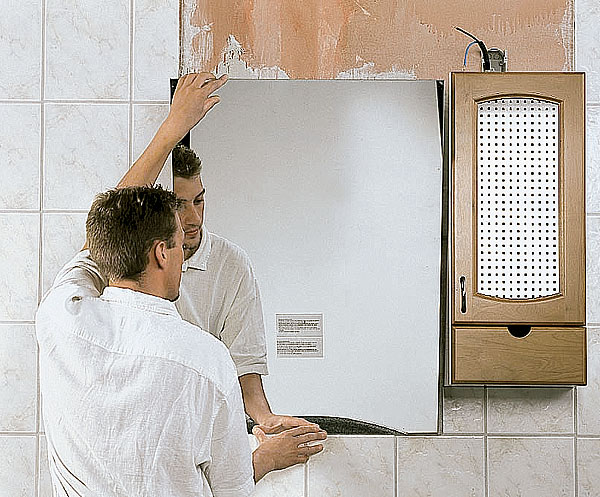

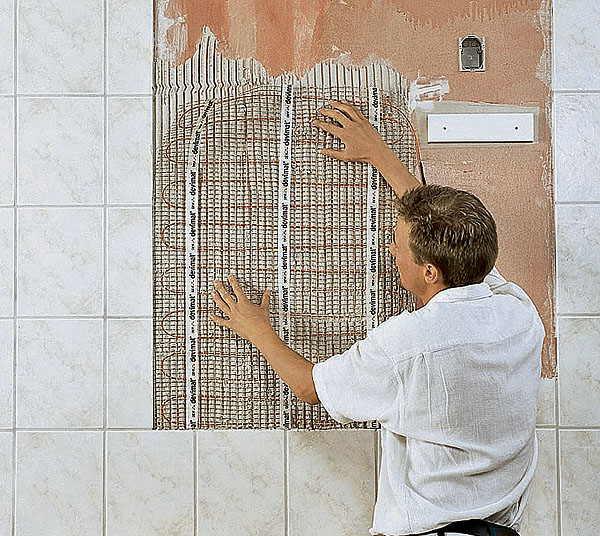

Пар, часто образующийся в ванной комнате, оседает на поверхности зеркала и негативно воздействует на его покрытие. Защитить зеркало от запотевания поможет установленный за ним на стене нагревательный мат Devimat Непрограммируемые терморегуляторы PT007M (а) и PT007G (б) (ССТ), а также ECO16FRJ (в) (Ensto Термостат обеспечивает поддержание в помещении выбранной температуры либо ее изменение по заданному пользователем "распорядку дня" Архитектор С.Плохих
Фото З.Разутдинова

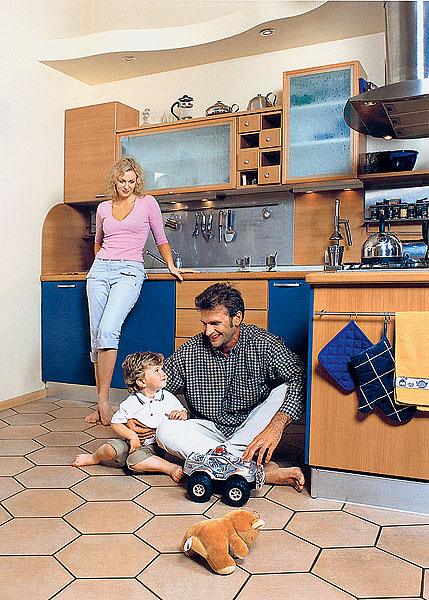

Низкопрофильная система подогрева пола с "холодным" покрытием (керамическая плитка, керамогранит идр.) в гостиной как нельзя более кстати. Установить ее можно без видимого перепада высот по отношению к смежным (необогреваемым) помещениям Нагревательная жила у традиционных резистивных кабелей обычно выполнена из нихрома (а), питающая (у двухжильных моделей)- из меди (б). Жилы защищены изоляцией из сшитого полиэтилена или тефлона (в) и экранирующей оплеткой из проволоки (г), поверх которой установлена оболочка из ПВХ (д) В комнате, обогреваемой конвекторами, в нижней зоне прохладно, а под потолком скапливается перегретый воздух и возможны сквозняки (а). При использовании низкопрофильной системы напольного отопления в помещении уже не дует, а температурный режим близок к идеальному (б) Thermo В комплект Tropix (ССТ) входят мат на основе двухжильного кабеля, терморегулятор RoomStat 110, гофрированная трубка, инструкция и CD Программируемый термостат с ЖК-дисплеем (а) и термостат с корпусом для крепления на DIN-рейке (б) Legrand

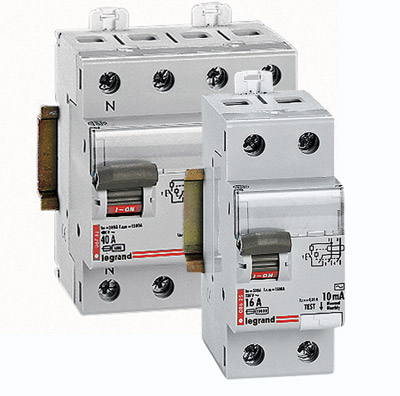

Нагревательные маты на основе тепловолоконного кабеля, как и другие низкопрофильные системы подогрева пола, следует подключать к сети через УЗО с током срабатывания не более 30 мА Sant'Agostino

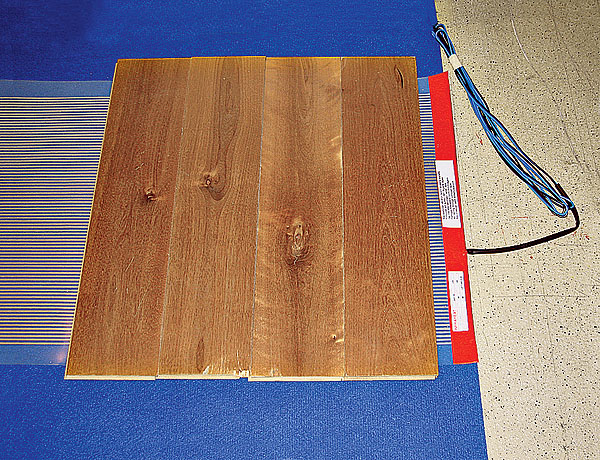

Систему подогрева, монтируемую под пол из ценных пород дерева, надо выбирать, строго следуя рекомендациям производителя напольного покрытия. Это поможет избежать как перегрева, так и недостаточного нагрева Архитектор И.Капран ФотоК.Манько Греющие элементы пленки Infraheat (Polarheat)- не полосы графита, а фольга толщиной 0,2мм В качестве теплоотражающего материала используют фольгированный пенополиэтилен (а). Заказчику его поставляют в рулонах (б)

Толщина матов ThermoSoft серии "Эконом"- 2мм, а "Премиум"- 3мм. Первые чаще всего укладывают непосредственно под ламинат, на предварительно укрытую тонким слоем теплоизоляции плиту основания. Cетка мата при этом должна быть сверху, а нагревательный кабель- снизу: под весом ламината и мебели он будет вдавлен в теплоизоляцию (а-в).
Маты "Премиум" кладут непосредственно на стяжку, в местах, предназначенных для подогрева. Для выравнивания высоты остальных участков пола (на которых будет стоять массивная мебель, бытовая техника ит.д.) применяют "холодные" дорожки добора толщиной 3мм. Поверх можно настилать линолеум или ламинат (г-ж)

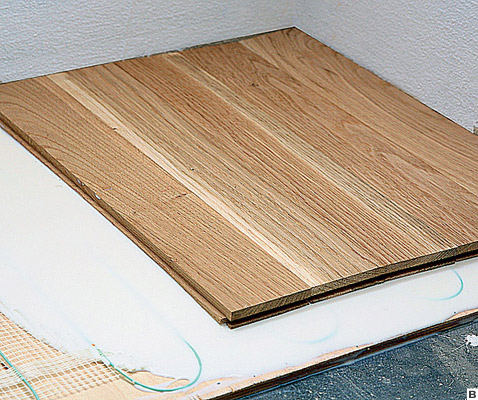

Интересен способ укладки нагревательного мата "Эконом" на основе тепловолоконного кабеля непосредственно в слой клея, на который монтируют паркетную доску или паркет. На основании из фанеры раскатывают нагревательный мат: кабель- сверху, сетка- снизу (а). Клей выливают непосредственно на мат, равномерно распределяют его по поверхности с помощью резинового шпателя (б) и... сразу приступают к монтажу паркета (в)

Технологий обустройства теплых полов множество, правда, не все из них одинаково хороши для типовой многоэтажки. Вэтой статье мы расскажем о технических решениях, способных вписаться в городскую квартиру во время ее капитального или косметического ремонта.

Вмногоэтажке водяные теплые полы, как правило, устраивать недопустимо, а традиционную электрическую систему, требующую монтажа теплоизоляции и заливки двух стяжек,- затруднительно: она съедает около 10-15см высоты помещения, увеличивает нагрузку на перекрытия, да и сроки ее изготовления велики (обычно более 1 мес). При косметическом ремонте квартиры, на наш взгляд, выгоднее отдать предпочтение системам напольного отопления малой толщины (назовем их низкопрофильными).

Полный комфорт

Достоверно известно, что люди используют в своих жилищах теплые полы, как говорится, "от Ромула до наших дней". Это одно из самых удачных изобретений в области благоустройства жилья за всю историю человечества. Впоследнее время системы напольного отопления стали особенно популярны. Вдоме с подогревом полов тапочки не нужны. Когда вы приходите с улицы, особенно в студеную зимнюю пору, так и хочется поскорее снять обувь и прикоснуться ногами к напольной плитке или ламинату, излучающим мягкое тепло. Поскольку температура напольного покрытия (около 27-29 С), которую ощущают ступни, физиологически комфортна, улучшается настроение, быстро восстанавливаются растраченные за день силы.

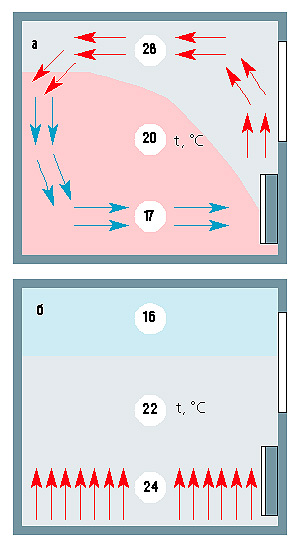

Высокий уровень комфорта в квартире или доме с теплыми полами обеспечивается за счет не только ощутимого тепла поверхности пола, но и наиболее рационального распределения тепла по высоте помещения. Температура воздуха в комнате изменяется по высоте равномерно (не более чем на 1-2 С на 1м высоты) и не «зашкаливает» под потолком, как при использовании традиционных отопительных приборов. Нагревательная часть системы скрыта в полу, что позволяет увеличить полезную площадь и улучшить дизайн. При этом напольное покрытие может быть любым: плитка, мрамор, ламинат, доска, ковролин. Во влажных помещениях, например в ванных, на поверхности керамической плитки подогреваемого пола быстро высыхают водяные брызги и лужи, что препятствует распространению грибка.

DEVI

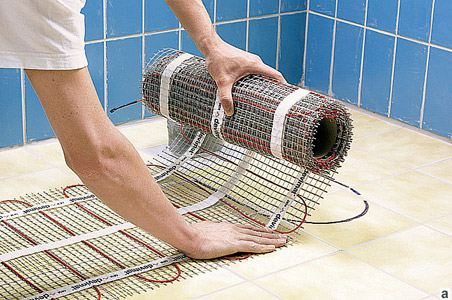

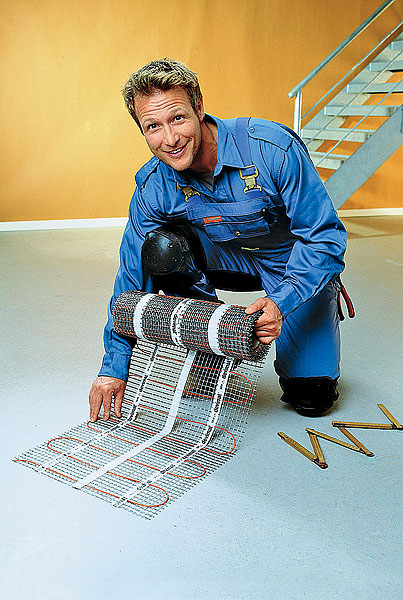

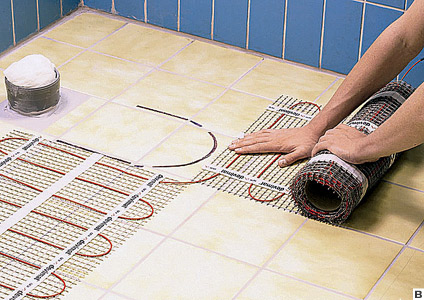

Монтаж мата Devimat (DEVI) под плитку можно выполнить самостоятельно.

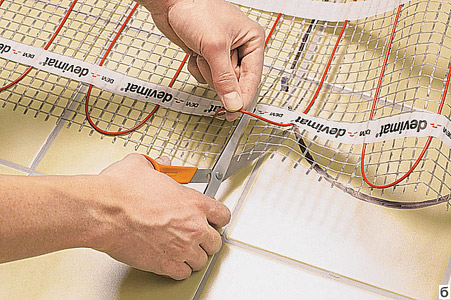

Мат раскатывают на очищенной поверхности пола (а), при изменении направления укладки разрезают армирующую сетку (не кабель!) (б, в).

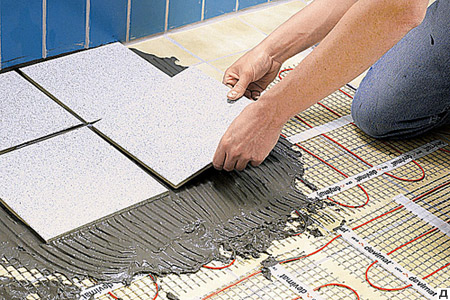

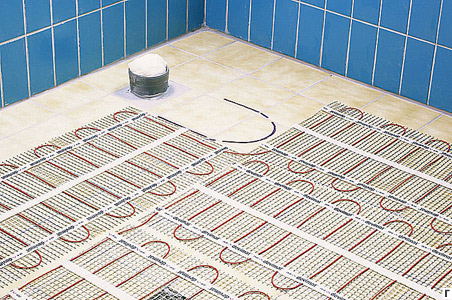

На уложенный мат наносят плиточный клей, дают ему подсохнуть, снова покрывают слоем клея и укладывают плитку (г, д)

После установки систем отопления малой толщины поверхность пола поднимается на небольшую высоту (от 1 до 10-20мм). Монтаж занимает от нескольких часов до 2-7 дней. Вгородских квартирах такие системы используют главным образом в дополнение к батареям, полотенцесушителю в ванной комнате. Так, в просторной кухне иногда достаточно 1-2м² теплого пола (у мойки). Удельная тепловая мощность системы, как правило, составляет 60-150Вт/м². Но в загородных домах с надежной системой электроснабжения тонкий теплый пол способен обеспечить и основное (без помощи обогревателей других типов) отопление всех помещений. Его удельная мощность может достигать 400Вт/м² , и этого вполне хватит для обогрева жилища даже в сильные морозы при укладке менее чем на 70-80 % всей площади пола.

Если вы хотите организовать основное отопление на базе нагревательного кабеля, то здесь есть только одно ограничение- лимит энергоснабжения загородного дома. Затраты на покупку и установку тонкого теплого пола составляют 800- 5000руб./м² (по мере увеличения обогреваемой площади стоимость оборудования обычно снижается). Это вполне сопоставимо с расходами на покупку 1м² качественной керамической плитки. Если систему используют для комфортного подогрева 3-6м² пола в ванной комнате, она потребляет приблизительно 50-150 кВтч/м² в год.

Электрические нагревательные маты

В России электрические нагревательные маты хорошо известны. Вкачестве низкопрофильной системы они идеально подходят для помещений, в которых подогреваемая площадь невелика (кухня, ванная комната и туалет, где финишным напольным покрытием служат керамическая плитка или керамогранит). При помощи матов в квартире можно оборудовать теплые полы с минимальной потерей высоты помещения без значительных затрат и строительного мусора. Аиногда напольное покрытие даже не снимают: нагревательный мат укладывают непосредственно на старую керамическую плитку, бетонный или деревянный пол, покрывают слоем клея и укладывают сверху новую плитку (так называемая "мокрая" технология монтажа мата). Уровень пола с новым напольным покрытием при этом поднимется всего на 10-15мм, так что не придется подрезать полотна дверей, поднимать пороги. Системы на основе электрических нагревательных матов можно применять сразу после затвердевания плиточного клея (через 2-7 дней), при этом отказ от обустройства стяжки позволяет существенно сэкономить на материалах (примерно 200-250руб./м²). При правильном монтаже маты прослужат вам до 50 лет.

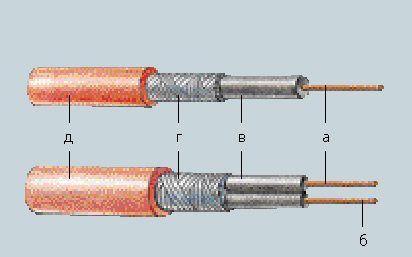

Мат представляет собой сетку из стекловолокна с ячейкой примерно 1010мм. Кней прикреплен тонкий (2-3мм) провод- резистивный кабель, уложенный змейкой, с постоянным шагом около 50мм. Используют одно- или двухжильный кабель с нагревательной жилой из нихрома или иного материала с высоким сопротивлением. Для спальни и других жилых помещений предпочтительнее мат на основе двухжильного кабеля- у него минимальный уровень электромагнитного фона. Вванной или другом нежилом помещении можно укладывать мат на основе одножильного кабеля. Токоведущие жилы защищены от влаги и агрессивного воздействия цементного раствора полимерной изоляцией, поверх которой идет оплетка из луженой меди или стали, а сверху- наружная изоляция из ПВХ. Ширина сетки обычно составляет 500мм (реже- 400, 800мм идр.), длина- 0,5-25м, толщина- 3-4мм. Площадь, которую способен обогревать один мат, колеблется примерно от 0,5 (такого "коврика" вполне достаточно для подогрева пола около унитаза в маленьком туалете) до 15,3м² (если помещение большое и одного мата не хватает, задействуют несколько матов).

Из глубины веков

ВIв.н.э. в Древнем Риме получила распространение одна из первых в мире систем напольного отопления- гипокауст. Применяли ее в термах (римских банях) и для обогрева жилых домов знати. Печь, расположенная под зданием, разогревала воздух в подвале. Сначала вместе с дымом от сгоревших дров горячий воздух двигался по горизонтальным каналам под полами, разогревая их покрытие до комфортной температуры. Затем из подпольных каналов он перетекал в каналы внутри стен, которые также нагревались. Только после этого смешанные с воздухом продукты сгорания поки

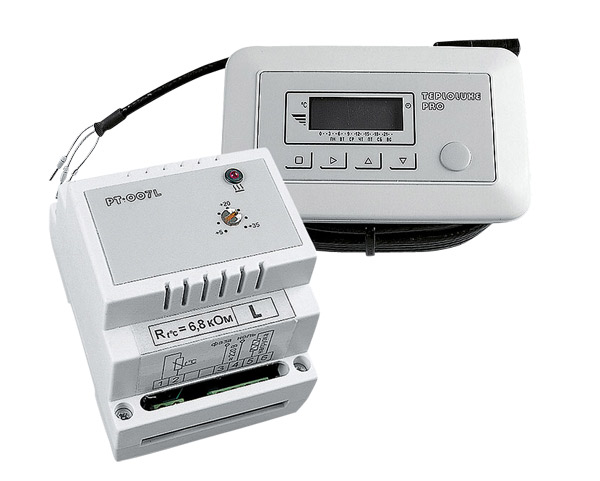

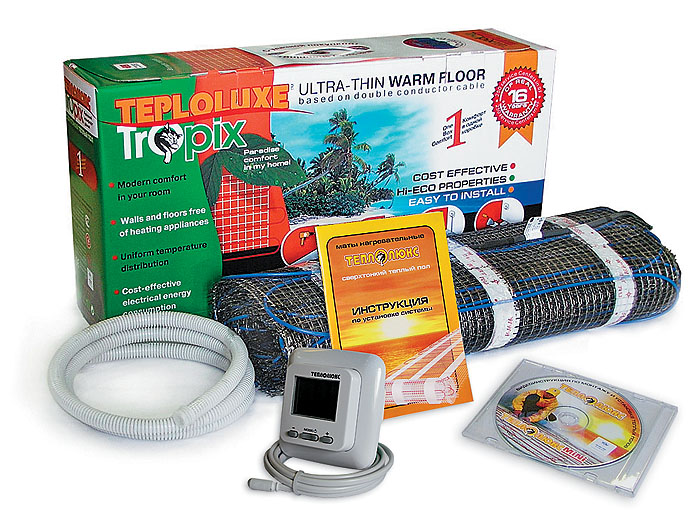

Маты обычно продают в виде упакованных в красивые коробки комплектов для обустройства теплого пола. Помимо мата в комплект входят термостат с датчиком температуры пола, изолирующая гофрированная трубка для датчика, инструкция по монтажу и эксплуатации. Термостат, как правило, простейший, с ручной регулировкой нагрева пола. Если вы захотите, чтобы ваш термостат имел функцию программирования по дням недели (это позволит задавать суточную и недельную программы поддержания температуры пола), в одиночку управлял двумя и более матами или монтировался на DIN-рейке в электрошкафу квартиры, то такой прибор придется приобрести отдельно.

На российском рынке можно найти маты таких производителей, как Ceilhit (Испания), DEVI, Heatcom (обе- Дания), Fenix (Чехия), Ensto (Финляндия), Nexans (Норвегия), Siemens (Германия), Thermo (Швеция), а также ССТ ("Специальные системы и технологии"), "Теплокабель", "Элтек Электроникс" (все- Россия).

Среди поставщиков матов на основе двухжильного кабеля можно отметить, например, компанию Thermo. Вкомплект тонкого теплого пола Thermomat входит нагревательный мат TVK мощностью 130 или 180Вт/м² и площадью 1-8м² на основе двухжильного экранированного кабеля диаметром 2,8мм. Врозничной сети его можно приобрести за 2,2-10,3 тыс. руб. Прекрасными потребительскими свойствами отличаются нагревательные маты Millimat (Nexans) с сеткой шириной 400 или 800мм, удельной мощностью 80 или 130Вт/м² и суммарной мощностью 150-1000Вт. Вместе с ними поставляется термостат OJ Electronics. Стоимость матов- примерно 4,2-9,7 тыс. руб. Компания "Элтек Электроникс" производит комплекты теплых полов на основе нагревательных матов Spyheat SHMD площадью 0,5-3м² (4,4-6,2 тыс. руб.).

Вассортименте ССТ представлены маты площадью 1-15,3м² как на основе одножильного нагревательного кабеля ("Теплолюкс-MiNi"), так и на базе двухжильного кабеля (Tropix). Цена их весьма приемлемая: так, комплект на основе мата площадью 2м² стоит около 3,5-4 тыс. руб. DEVI поставляет маты Devimat вместе с терморегуляторами Devireg. Несмотря на небольшую толщину (2,3-4мм в зависимости от типа кабеля), система Devimat очень эффективна, и ее можно использовать в качестве единственного источника отопления в помещении. Заплатить за нее придется 2-15 тыс. руб., площадь укладки мата- 0,5-12м². Хорошие маты на основе одно- и двухжильного кабеля площадью 0,6-8,1м² и стоимостью 2,2-12,5 тыс. руб. выпускает компания Ceilhit.

Электрические маты представляют собой готовую конструкцию, не требующую укладки и крепления нагревательного кабеля к поверхности пола, поэтому их монтаж чрезвычайно прост и осуществляется без сложных расчетов. Мат можно легко разрезать на фрагменты (не нарушая целостности кабеля), что позволяет разложить его на любой поверхности прямоугольной формы. Ивсе же начать монтаж необходимо с чтения инструкции по укладке теплого пола. Если нагревательный мат преждевременно вышел из строя и рекомендации по монтажу не соблюдались, производитель имеет полное право отказать вам в гарантийном обслуживании.

Мат, господа!

Металлические проводники на основе сплавов типа нихрома, используемые в резистивных кабелях нагревательных матов, имеют ограниченный ресурс пластичности. При монтаже и возможной последующей усадке зданий (особенно новостроек) в них часто образуются микротрещины. Врезультате постоянного чередования нагрева и охлаждения кабеля трещины постепенно расширяются и нагревательная жила преждевременно разрушается. Производители заявляют, что маты "живут" до 50 лет и более, и эти сроки выдерживаются, но только при неукоснительном соблюдении технологии монтажа и отсутствии подвижек в конструкции здания. Акогда за дело берутся российские строители и мастера-отделочники, в возведенных ими домах эти условия трудновыполнимы. Поэтому ни одна из отечественных монтажных фирм, специализирующихся на установке нагревательных матов на базе кабелей с металлической нагревательной жилой, не даст на свою работу гарантию более двух лет...

Маты на основе тепловолоконных кабелей ThermoSoft International Corporation (США), по словам производителей, не столь требовательны к качеству монтажа и незначительным подвижкам в конструкции здания. Тепловолоконные кабели практически полностью состоят из полимеров. Вместо нихромовой жилы в них использована эластичная полимерная нить с температурой плавления 160-170 С. На ее поверхность нанесено металлическое тонкопленочное (5-6 мкм) покрытие с резистивными свойствами. Обладая электрической проводимостью, полимерная нить выдерживает до 180 тыс. циклов перегибов на 180. Прочность тепловолоконного кабеля диаметром 2мм на разрыв в 2 раза выше, чем у аналогичного кабеля с металлической жилой. Повышенной надежностью отличаются и муфты, соединяющие нагревательный кабель и "холодные концы", подключаемые к термостату. Полимерная нить помещена в изоляцию из сшитого полиэтилена (PEX) и оболочку из ПВХ или нейлона- данные слои защищают нагреватель от электропробоев, влаги и агрессивных строительных растворов. Это позволяет производителю гарантировать, что реальный срок работы системы составит не менее 20 лет.

Нагревательные маты ThermoSoft выпускают для сухих и влажных помещений. Все используемые при их укладке технологии позволяют создать низкопрофильные системы.

Тепловолоконные маты "под плитку" удельной мощностью около 120Вт/м², шириной 0,5м и площадью 0,75-2м² стоят 2,3-6 тыс. руб. Их монтируют по классической "мокрой" технологии укладки матов в соответствии с названием. Маты "Эконом" мощностью 70Вт/м² можно укладывать под паркетную доску и паркет сразу в клеевой слой, на который эти напольные покрытия устанавливают. Кроме того, возможна их установка "сухим" способом (без клея) непосредственно под ламинат и паркет. Стоимость матов (ширина рулона- 0,5м) составляет 3-7,5 тыс. руб., обогреваемая площадь- 1-2,5м². Ну а маты "Премиум" мощностью около 70Вт/м² укладывают под ламинат, паркетную доску, а также под ковер, ковролин, линолеум и другие покрытия, существенно ухудшающие теплоотвод от нагревательной жилы. Каждый из них представляет собой готовый сандвич из слоя нетканого материала типа войлока, на который змейкой уложен экранированный нагревательный кабель на основе тепловолокна, а на него, в свою очередь,- лист армофола (материал на основе фольги), обеспечивающий равномерное распределение тепла по поверхности мата. Необходимое для обогрева помещения количество матов подбирают так, чтобы закрыть всю площадь, которую придется отапливать. Там, где предполагается установить мебель, нагревательные маты не укладывают. Вместо них используют аналогичный по толщине материал, предварительно заказанный по индивидуальным размерам (так называемые дорожки добора). Стандартная ширина матов "Премиум" составляет 0,3-1м. Обогреваемая площадь- 1,5-3м². Цена- 5,1-10 тыс. руб.

Тепловолоконный кабель, составляющий основу нагревательных матов, обладает низкой погонной мощностью (4,5-9,5Вт/м), что позволяет обогревать помещения без терморегулятора. При подключении достаточно установить УЗО и регулятор напряжения.

Конечно, у матов на основе тепловолоконного кабеля есть и недостатки. Так, из-за высокого сопротивления полимерной нити один мат не может отапливать площадь более 3м² (самых больших матов с кабелями на основе металлической жилы, как мы уже отмечали, хватает на 15,3м²). Для обогрева значительного пространства нужно использовать несколько матов. Производитель не предлагает комплектов для ремонта кабеля на случай его неисправности- перегоревшую жилу надо соединять с помощью подручного проводника, например медной проволоки. Возможно, это объясняется тем, что тепловолоконные маты, по утверждению изготовителя, пока работают безотказно.

Теплая пленка

Перечень низкопрофильных систем напольного обогрева не ограничен нагревательными матами. Быстро растущий сегмент рынка- пленочные нагреватели (греющая пленка), которые можно монтировать «сухим» или «мокрым» способом.

При "сухой" укладке под ламинат система на основе пленочных нагревателей практически не влияет на высоту пола. Толщина нагревательной пленки, устанавливаемой поверх подложки, непосредственно под покрытием, обычно не превышает 0,5-1,5мм. Монтаж системы под ламинат (даже если в помещении он уже уложен и установлены плинтусы) производится очень быстро- максимум за один день, "без шума и пыли". Прогревать ламинат пленка будет намного более эффективно, чем традиционная кабельная система в толстой стяжке, которая тратит энергию на преодоление теплового барьера между стяжкой и напольным покрытием, создаваемого подложкой под ламинат. Вообще, уложить пленку "сухим" способом можно практически под любое покрытие, например под линолеум, ковролин, деревянную шпунтованную и нешпунтованную доску ит.д. "Мокрым" способом пленку монтируют под плитку в ванной комнате или кухне; при этом обогреваемое помещение теряет в высоте примерно 10мм. По сравнению с электропроводкой в квартире пленка отличается ничтожно малым уровнем электромагнитного излучения и повышенной удельной мощностью (до 400Вт/м²).

Греющими элементами в пленочном нагревателе чаще всего служат запаянные между слоями полиэстера или лавсана полосы из углеродной (карбоновой) пасты- по сути, это толченый грифель с различными добавками. На них по медным или медно-серебряным (более устойчивым к окислению) проводникам подается сетевое напряжение 220В. Полосы подключаются к проводникам параллельно.

Современные пленочные нагреватели компактны, просты и удобны в монтаже и эксплуатации, пожаробезопасны. По данным производителей, они выдерживают значительные механические нагрузки. Случайное повреждение какого-либо участка карбоновых полос не влияет на работоспособность системы. При "сухом" монтаже систему можно перенести из одного помещения в другое. Температура на поверхности пленочного нагревателя составляет максимум 60-80С, благодаря чему он равномерно излучает мягкое тепло. Упола температура может поддерживаться на уровне 26-32С с помощью терморегулятора или регулятора напряжения.

Большая часть тепловой энергии излучается с поверхности пленки в диапазоне длин волн 5-20 мкм. Это практически совпадает с длиной волны биорезонансного диапазона теплового излучения тела человека (8-10 мкм). Вмедицине подробно изучен феномен биорезонансного теплового излучения и отмечено его оздоровительное воздействие на организм. Документально подтвержден рост интенсивности образования отрицательно заряженных ионов в помещении, где работает пленочный теплый пол (то есть пленка выполняет функции ионизатора воздуха). Как известно, умеренное (не более 50 тыс. шт./см³) насыщение воздуха отрицательными ионами благотворно влияет на организм человека, а также способствует очищению комнатной атмосферы от неприятных запахов (табака, краски ит.д.).

Среди недостатков пленочных нагревателей (в частности, изготовленных в Китае) можно отметить весьма сомнительную с точки зрения надежности конструкцию контакта подводящего провода с медными проводниками в пленке. Случайный прокол нагревателя металлическим предметом в зоне расположения медных проводников (особенно того, к которому подключен фазовый провод) может привести к удару током, в том числе из-за увлажнения поврежденного участка. Ине дай вам бог забить в токоведущую шину гвоздь... Поэтому монтировать пленку под ламинат (а тем более под ковролин или линолеум) лучше всего через УЗО с током срабатывания 30 мА (если такое устройство не обслуживает всю электропроводку квартиры). Срезультатами ресурсных испытаний пленочных нагревателей нам ознакомиться не удалось, но, по утверждению производителей, пленка может работать в течение 50 лет и более. Известно, что системы, установленные 5-8 лет назад в коттед-жах и квартирах в Корее, полностью сохранили свою работоспособность до настоящего времени.

Из представленных на рынке отметим в первую очередь комплекты теплого пола компании "Калео" (Россия) на основе нагревательной пленки PowerFilm (Корея). Вкомплект входят подготовленная к монтажу пленка площадью 1-20м² в рулоне шириной 500мм, электропровода, изоляция и инструкция по монтажу. Каждый комплект покупатель подбирает индивидуально с учетом размеров и площади пола, типа помещения, варианта отопления, типа покрытия ит.д. Удельная мощность теплого пола может составлять 150, 220 или 400Вт/м²- этого вполне достаточно для того, чтобы организовать как дополнительный, так и основной обогрев любого помещения. Стоимость комплекта зависит главным образом от размера греющей пленки и составляет 1,2-1,7 тыс. руб./м² (чем меньше площадь пленки, тем выше ее цена). Отдельно приобретают только терморегулятор с плоским сенсором температуры пола и теплоотражающий материал.

На рынке сегодня можно встретить и продаваемые по отдельности комплектующие для пленочных теплых полов других производителей, например Flexel (Великобритания). Эта компания выпускает "нагревательную фольгу" Fenix Ecofilm удельной мощностью 60, 80, 150 и 200Вт/м². Так, Fenix Ecofilm F 608 удельной мощностью 80Вт/м² рекомендуется для обустройства теплого пола под ламинат (примерно 1,2 тыс. руб./м², ширина рулона- около 600мм). Аналогичную по размерам Fenix Ecofilm F 615 удельной мощностью 150Вт/м² вполне можно уложить под керамическую плитку в ванной (1,36 тыс. руб./м²). Нередко встречаются объявления о продаже пленки Mirae Heater Film (Корея) стоимостью около 1 тыс. руб./м², максимальная удельная мощность которой составляет 240Вт/м², а также Sun-Power (Корея) идр. ВРоссии пленочные нагреватели производят, например, в Переславле-Залесском («Лит»).

Омонтаже пленки поговорим подробнее. Нагревательную пленку рекомендуется укладывать только на свободную площадь, то есть не занятую мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф-купе ит.д.). Не обязательно покрывать все 100 % поверхности пола помещения: даже для основного отопления вполне достаточно 75-80% от общего метража.

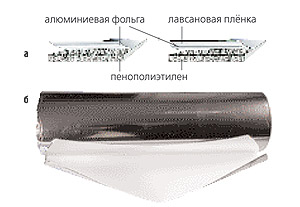

Под электрические пленочные нагреватели на стяжку обычно помещают подложку с теплоотражающим эффектом, покрытую металлизированной лавсановой или полипропиленовой пленкой. При укладке под мягкие напольные покрытия (линолеум, ковролин идр.) можно использовать теплоотражающий материал с мягкой прослойкой, например "Инфрафлекс" или "Энергофлекс Супер ТП". Взонах, подверженных большим механическим нагрузкам, под керамическую плитку, керамогранит, паркет и паркетную доску рекомендуется класть материал с твердой прослойкой (скажем, рулонную пробку или "Инфрафлекс" толщиной 3мм). Теплоотражающий материал укладывают на подготовленную ровную поверхность пола, которую требуется закрыть пленкой. Затем листы материала скрепляют фольгированным скотчем. После того как поверхность подготовлена, прямо на нее можно класть пленку. Желательно делать это по длине помещения- тогда будет больше цельных полос и меньше точек подключения монтажных проводов (отдельные куски пленки надо соединять между собой с помощью проводов, чтобы подвести электроэнергию к каждому из них). Полосы пленки необходимо прикрепить малярным скотчем к отражающему материалу, чтобы они не сдвинулись в процессе дальнейшей укладки напольного покрытия. Линии отреза пленки в области медных токоведущих проводников нужно изолировать- для этого применяют входящую в комплект битумную изоляцию.

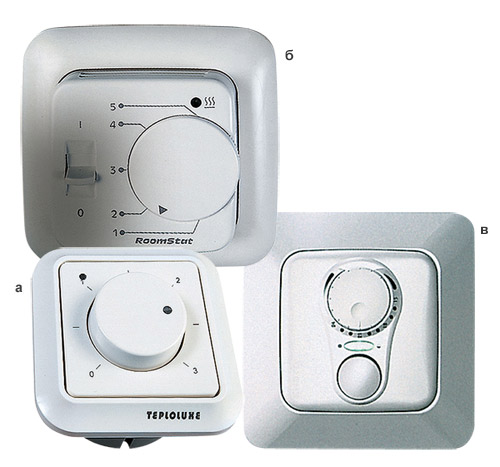

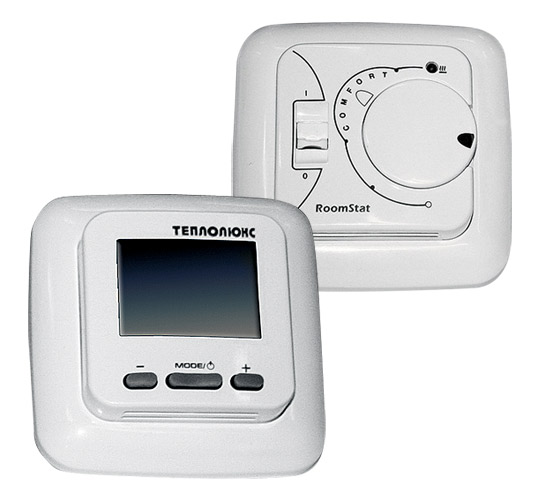

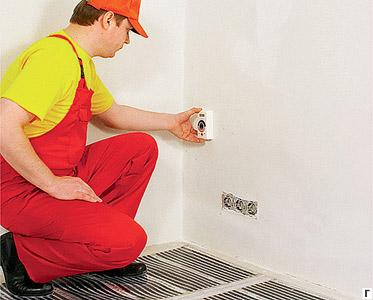

Терморегулятор рекомендуется размещать вблизи электропроводки (если мощность системы менее 2кВт и для ее подключения не требуется монтажа специальной проводки). Его монтируют на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы в дальнейшем он не мешал расставлять мебель и бытовую технику. Чаще всего регулятор устанавливают стационарно, как электрическую розетку для скрытой или наружной проводки, однако некоторые модели удобно подключать к уже имеющейся розетке с помощью шнура. Датчик температуры пола устанавливают под термопленку, ближе к терморегулятору, и закрепляют на черной полосе пленки (под карбоновой пастой) скотчем. Для выравнивания пола под финишное покрытие делают канавку (углубление) в теплоотражающем материале.

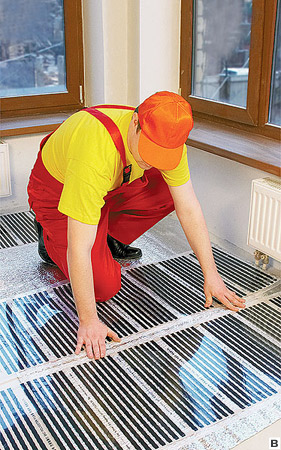

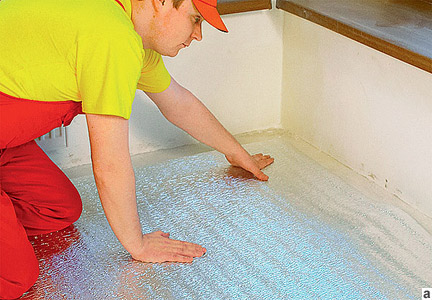

Монтаж пленочного теплого пола "Калео" начинают с того, что на выровненное основание укладывают материал с теплоотражающим эффектом (а). Нагревательную пленку нарезают на полосы нужного размера (строго по линиям на пленке) и укладывают на теплоизоляцию (б, в). Монтируют терморегулятор с плоским датчиком температуры пола (г). Спомощью специального инструмента устанавливают на пленке электрические контакты (д). Отрезки пленки коммутируют параллельно, места подключения проводов изолируют (е, ж). Систему подключают к сети (з).

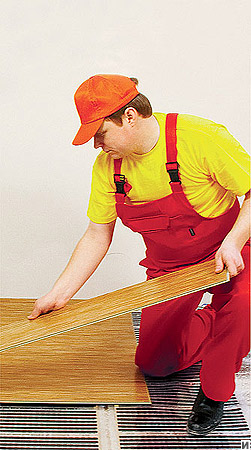

В качестве финишного покрытия, "венчающего" систему подогрева пола на основе нагревательной пленки, можно использовать ламинат, керамическую плитку или ковролин (и-л). Для надежной сцепки между первичной стяжкой и плиточным клеем при укладке плитки поверх нагревательной пленки монтируют монтажную сетку из стекловолокна с ячейками 5-20мм, точечно прикрепляя ее к первичной стяжке

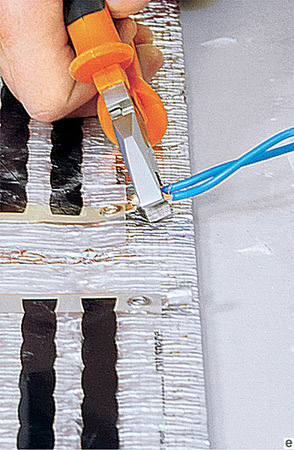

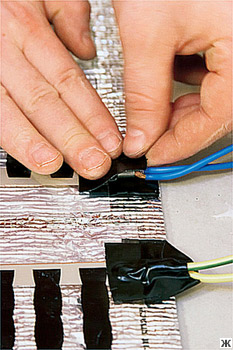

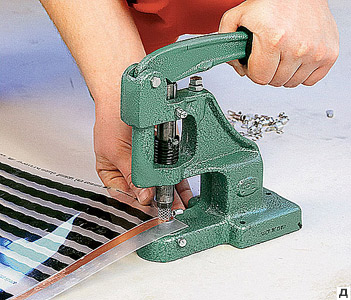

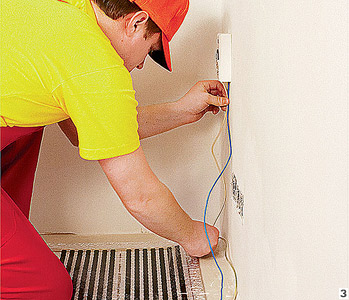

Подключать терморегулятор и электропитание должен квалифицированный электрик, при этом он, как правило, использует специальный инструмент. Контактные зажимы устанавливают на термопленку с помощью небольшого пресса или щипцов (их всегда можно купить у поставщиков пленки- приблизительно 600руб. каждый предмет). После подключения питающего провода необходимо изолировать места контакта материалом на битумной основе, который обеспечивает электро- и гидроизоляцию соединения. Перед укладкой напольного покрытия следует включить систему и установить комфортную температуру пола, проверить пробником места подключения монтажных проводов, а также эффективность изоляции по линии отреза, нагрев каждой полосы термопленки. Напольные покрытия, не требующие дополнительной стяжки, кладут прямо на термопленку.

Чтобы при укладке плитки на цементно-клеевой раствор обеспечить сцепление между первичной стяжкой и раствором под плиткой, рекомендуется применять монтажную строительную сетку из стальной проволоки диаметром около 2мм или стекловолокна с ячейками 5-20мм. Сетка, уложенная поверх термопленки, точечно крепится к первичной стяжке и фиксирует цементно-клеевую поверхность под плиткой.

Помимо карбоновых пленочных нагревателей существуют также модели на основе тканых материалов. Например, электронагреватель SinPlen ("Синион", Россия- Италия) представляет собой композицию, в основе которой- ткань с вплетенными в нее резистивными тепловыделяющими нитями, параллельно подсоединенными к двум тканым электроподводящим шинам. Ткань надежно загерметизирована между двумя слоями прочной лавсановой пленки. Самый мощный SinPlen (тип С, 350Вт/м²) предназначен для отапливания комнаты при установке под ковер, покрывающий 20-25% поверхности пола. При площади, равной размерам ковра, он способен обеспечить даже основной обогрев помещения с хорошей теплоизоляцией. Поступающие в розничную продажу обогреватели подсоединены к терморегулятору, прикрепляемому к стене, и снабжены шнуром питания для подключения к розетке. Стоимость полотна площадью 1,51м²- около 1,3 тыс. руб. На SinPlen производитель предоставляет гарантию 3 года.
