Теплые стены

Выбирая отопительные приборы, непременно обратите внимание на тепловые панели. Эти устройства, весьма популярные в Европе и Америке, способны не только обогреть, но и украсить практически любую комнату в квартире или загородном доме.

Тепловые панели (их также называют тепловыми стенами)- одна из разновидностей дизайн-радиаторов. Благодаря разнообразию размеров, форм и отделки они органично вписываются в интерьер, выполненный в любом стиле- от классики до хай-тека. Конечно, далеко не все тепловые панели можно отнести к разряду дешевых товаров- цена отдельных экземпляров импортного производства превышает 130 тыс. руб. за 1 шт. Эксклюзивные модели делают по предварительному заказу за рубежом, поэтому срок ожидания достигает 3 мес. Однако некоторые крупные поставщики климатической техники держат запас отопительных панелей и на складах в России, так что у вас есть шанс приобрести устройства еще в этом отопительном сезоне. Отечественное оборудование, конечно, не столь эффектно и разнообразно, как импортное. Зато стоимость такой техники вполне приемлемая- примерно от 500руб. за 1 шт.

«Горячие» картины

В отличие от конвекторов тепловые панели обогревают комнаты преимущественно за счет радиационного теплоизлучения (подобно солнцу). Большая часть тепла с их поверхности поступает в комнату в виде длинноволнового инфракрасного теплового потока. Волны практически без потерь проходят сквозь пространство, достигают предметов и нагревают их верхние слои, от контакта с которыми, в свою очередь, нагревается воздух. Тот же принцип работы- у теплых полов; если применять тепловые панели в тандеме с ними, это может оказаться наиболее комфортным способом отопления помещений: санузлов, кухонь, спален, детских ит.п.

При использовании тепловых панелей горячий воздух скапливается под потолком менее интенсивно, чем при работе конвекторов. Поэтому тепловые стены особенно эффективны при обогреве холлов коттеджей, нижних ярусов двухэтажных квартир, а также других помещений с высокими потолками. Благодаря малой интенсивности конвективных потоков воздуха- главных переносчиков домашней пыли- эти приборы можно применять там, где проживают аллергики.

Тепловые панели позволяют при необходимости снизить температуру в комнате на 1-2 С. При этом у человека все равно сохранится ощущение комфорта, поскольку похолодание будет компенсировано так называемой лучевой добавкой, поглощаемой непосредственно человеческим телом. Обогреваемое пространство должно находиться в зоне действия инфракрасного теплового потока, испускаемого панелями, поэтому устройства следует размещать на видном месте (под окнами или рядом с ними, на стенах у дверей ит.д.) и не закрывать мебелью или занавесками. Получить консультацию по поводу тепловой мощности приборов (обычно выбор осуществляют из расчета не менее 100-120Вт на каждый квадратный метр площади помещения), их количества и схемы размещения можно в любой проектно-монтажной фирме, специализирующейся на системах отопления жилья.

Ток и тепло

Электрические тепловые панели обогревают помещение за счет преобразования электроэнергии в тепло. Вгородской квартире их чаще всего используют в дополнение к существующей системе центрального отопления. Они обеспечивают комфортную температуру осенью и весной (когда подача горячего теплоносителя в батареи еще не начата или уже завершена, в то время как на улице прохладно), а также зимой, в сильные морозы, если мощности радиаторов центрального отопления недостаточно. Приборы в брызгозащищенном корпусе позволяют быстро прогреть ванную комнату. Некоторые модели электрических тепловых панелей допустимо устанавливать в детских, так как температура их поверхности не превышает 40 С.

Спомощью тепловых панелей можно обеспечить основное отопление загородного дома. Это логично делать там, где не бывает перебоев с поставкой электроэнергии (или же они случаются крайне редко) и к зданию подведен достаточно мощный кабель. Чаще все же их применяют для обогрева редко используемых помещений, к которым экономически или технически нецелесообразно вести трубы с теплоносителем из котельной. Залог успешной адаптации электрических тепловых панелей к конкретному помещению- наличие в нем проводки, рассчитанной на подключение мощных электроприборов. Никаких дополнительных терморегулирующих устройств чаще всего приобретать не нужно- панели продаются с встроенным термостатом, который обеспечивает регулировку температуры в диапазоне 5-30 С. Несколькими панелями также может управлять один выносной термостат.

Российские производители выпускают электрические тепловые панели в виде небольших прямоугольных пластин, монтируемых на стенах. Корпус, имеющий коробчатую конструкцию, выполнен из тонколистовой стали, покрытой белой порошковой краской. Внутри на теплоизоляторе уложена нихромовая нить, равномерно прогревающая лицевую поверхность прибора. Мощность отечественных панелей составляет 100-700Вт. Размеры- 500400 или 700400мм, толщина корпуса- около 50мм. Температура нагрева обычно не превышает 90 С. Таковы, например, модели "Термик-С" ("Мистер Хит") и ЭРГНТ ("Теплофон"). Стоимость этих обогревателей- 700-1450руб. за 1 шт.

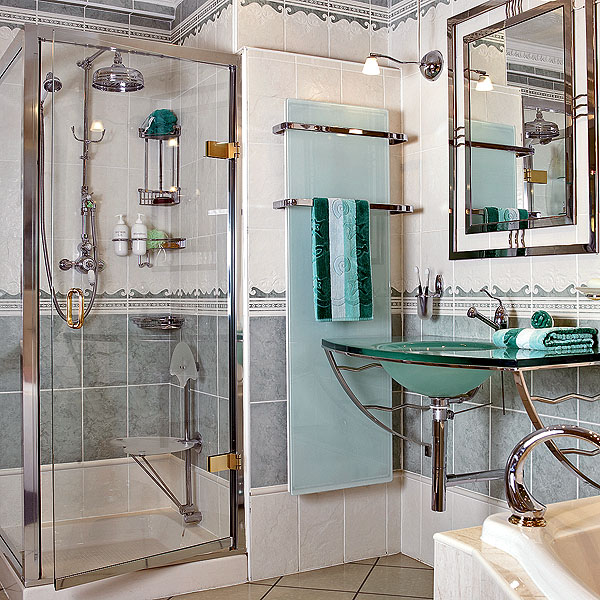

Импортные панели часто выполняют из стекла. Так, едва ли не первые тепловые панели, появившиеся в России,- изделия серии Safir (Nobo, Норвегия). Корпус у них состоит из двух соединенных между собой стеклянных пластин. Между ними находится тонкий электропроводящий слой, выделяющий тепло при прохождении по нему тока. Панели Safir выпускают для горизонтальной и вертикальной установки. Длина приборов- 1400мм, высота- 400, 500 или 600мм, а мощность- 750, 900 и 1110Вт соответственно. Цена- 13-21 тыс. руб. за 1 шт. Приборы с лицевой поверхностью из стекла для жилых комнат, спален, кухонь и ванных выпускает компания Fondis (Франция, торговая марка Solaris). Мощность изделий Solaris составляет 450-1500Вт. Высота и ширина варьируются в преде-лах 450-1500мм. Выпускаются модели для вертикальной и горизонтальной установки. Стоимость устройств примерно 35-60 тыс. руб. за 1 шт.

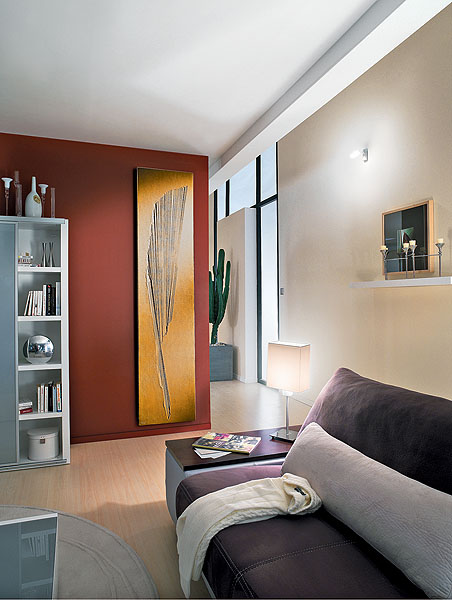

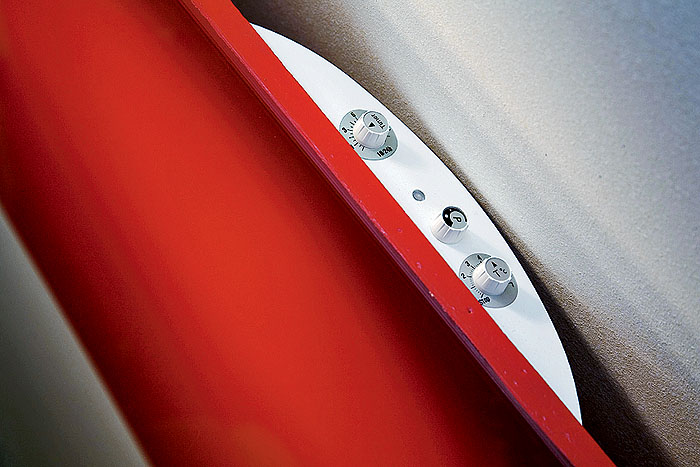

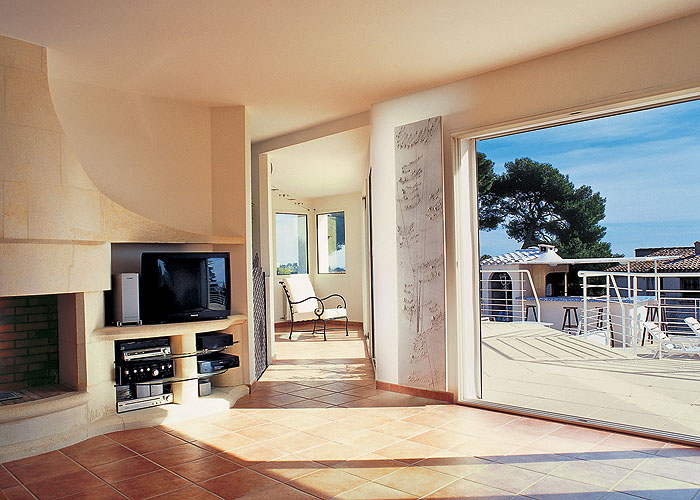

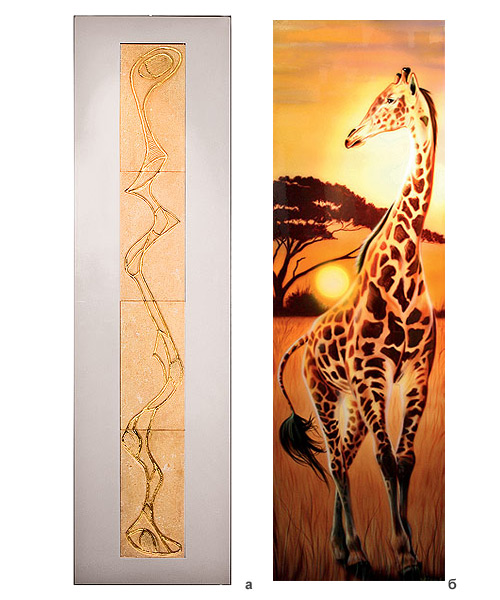

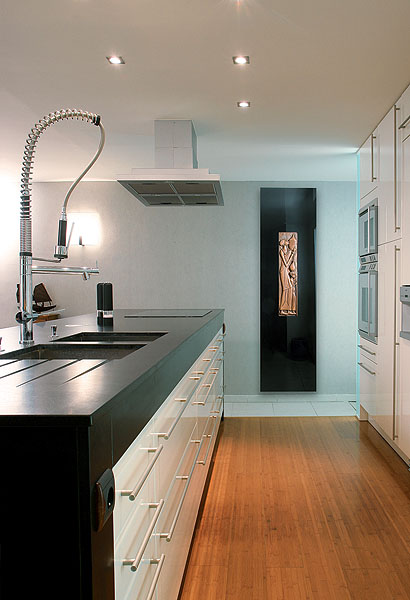

Эффектно выглядят электрические тепловые панели Cinier (Франция) из камня Olycale. Каждую панель на заводе фирмы изготовляют вручную и украшают скульптурным изображением в египетском, греческом или африканском стиле. Заказчик может выбрать любой из десяти цветов камня и восьми тонов эмалевого покрытия для окраски поверхностей панелей. Для отделки используют керамику, хромированный металл, цветное стекло. Приборы оснащены нагревательным кабелем в двойной изоляции и терморегулятором, который получает сигналы от встроенного в панель датчика и поддерживает температуру камня на безопасном уровне. Высота этих изделий - 1200-2200мм, ширина- 400-800мм, толщина корпуса- около 30мм. Тепловая мощность одной из моделей (2000700мм) составляет 1,4 кВт. Масса обогревателей- около 100кг. Стоимость- до 130 тыс. руб. за 1 шт.

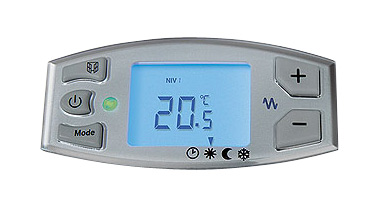

Впродажу поступают и электрические тепловые панели, представляющие собой гибрид радиатора и конвектора. Например, электрообогреватели серии Verlys Evolution (Noirot, Франция) оснащены двумя нагревательными элементами, которые передают тепло в помещение в виде инфракрасного излучения и посредством конвекции. Конвективный теплообмен происходит между воздухом, поступающим в корпус, и монометаллическим нагревательным элементом RX Silence Plus, а наружная тепловая панель испускает ИК-излучение. Управляет работой двух нагревательных элементов электронный термостат. Тепловая мощность устройств- 0,75-2 кВт. Длина приборов- 600, 800 и 1000мм, толщина корпуса- 75мм, высота- 480мм. Цена- 12,5-18,9 тыс. руб. за 1 шт.

Наконец, в электрические тепловые панели можно превратить и многие обогреватели, предназначенные для работы в системах водяного отопления. Для этого необходимо вмонтировать специальный ТЭНовый элемент (электропатрон) в один из коллекторов панели и заполнить ее пропиленгликолем или другой незамерзающей жидкостью, чтобы поверхность отопительного прибора равномерно прогревалась.

Так, например, тепловые панели Karowatt KW (Arbonia, Швейцария- Германия) оснащены электропатроном. Похожую модель Karotherm KT (только без этого нагревательного элемента) устанавливают в систему отопления. УKarowatt KW можно выбрать один из четырех уровней нагрева. Для автоматической регулировки теплоотдачи панели служит блок дистанционного управления (его приобретают отдельно), который позволяет задавать суточную и недельную программу отопления, а также включать режим сушки. Впродажу поступают модели мощностью 500-1200Вт. Толщина корпуса прибора - около 72мм, высота- 1060-2060мм, ширина- 500-900мм. Стоимость панелей Karowatt KW- 40-91 тыс. руб. за 1 шт.

Вода, вода, кругом вода...

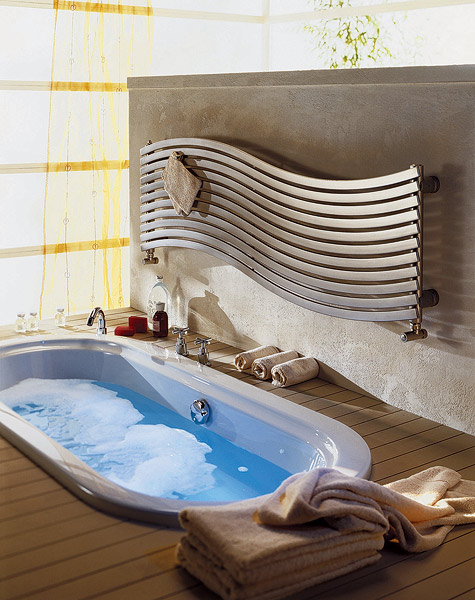

Водяные тепловые панели нагреваются вследствие контакта с теплоносителем системы отопления либо с горячей водой системы ГВС. Эти приборы целесообразно использовать для основного обогрева, а также в качестве полотенцесушителей. Впоследнем случае выбирают устройства, оснащенные полочками, крючками для полотенец и текстиля и пр. Терморегуляторами оснащены почти все поступающие в продажу модели. Поставляются водяные тепловые панели (впрочем, как и электрические) в комплекте с крепежом- кронштейнами, заглушками ит.п.

Вавтономные отопительные системы коттеджей водяные тепловые панели обычно внедряются без проблем и "живут" в них долго, исправно передавая в дом тепло, произведенное в котельной. Авот их "симбиоз" с системами отопления и ГВС типовых многоэтажек, увы, слишком часто оказывается недолговечным. Особенно уязвимы модели из тонкостенных (толщиной 1-1,5мм) труб, изготовленных из низколегированной стали и алюминия. Преждевременная порча панелей происходит из-за коррозии, вызванной контактом их внутренних поверхностей с теплоносителем, насыщенным кислородом, или с горячей водой системы ГВС, а также из-за скачков давления. Для повышения ресурса эксплуатации тепловые панели в таких случаях подключают через "посредника"- двухконтурный адаптер (его также называют промежуточным теплообменником). Подобного типа устройство разработано и выпускается, например, компанией "Тайм" (серия TBEK) совместно с КЗТО (обе- Россия).

Отечественный рынок водяных тепловых панелей предлагает в основном продукцию иностранных производителей, выпускающих приборы различных конструкций. Наиболее широко в России представлены тепловые панели, изготовленные из металлических труб прямоугольного сечения, установленных вплотную друг к другу и приваренных к коллекторам теплоносителя. Большинство подобных приборов рассчитано на рабочее давление до 4-5 атм, поэтому подключать их к системе отопления городской квартиры приходится через адаптер. Возможны, однако, и исключения из этого правила. Например, компания Arbonia- "патриарх" российского рынка трубчатых дизайн-радиаторов и тепловых панелей- выпускает очень эффектную модель Decotherm. Этот прибор изготовляют только на заказ. Он состоит из одного или двух рядов плотно прижатых друг к другу стальных труб. Толщина корпуса устройства- от 41мм. Панель монтируют как горизонтально, так и вертикально. Кроме того, обогреватель может быть произведен и для установки на стене "неправильной" формы: ломаной (выполнен в виде двух или более состыкованных под углом плоских панелей, повторяющих очертания углов помещения), радиусной (воспроизводит плавные изгибы стены) ит.д. Возможен выпуск тепловых панелей Decotherm, рассчитанных на эксплуатацию при 10 атм. Стоимость прибора в базовой комплектации- от 30-35 тыс. руб. за 1 шт.

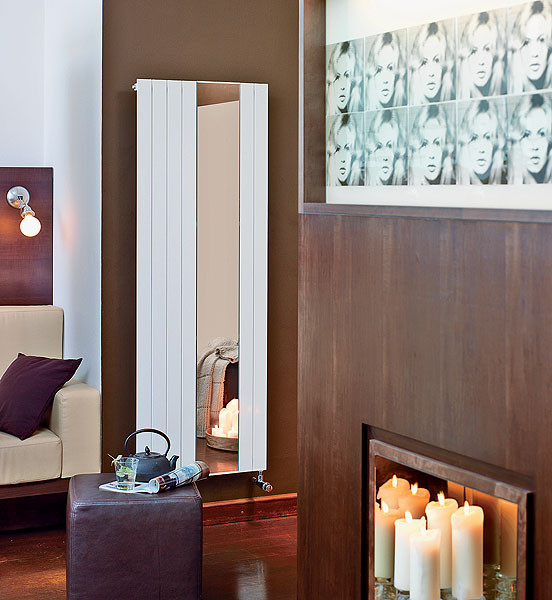

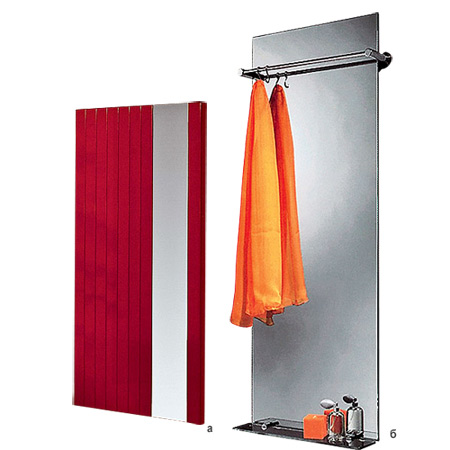

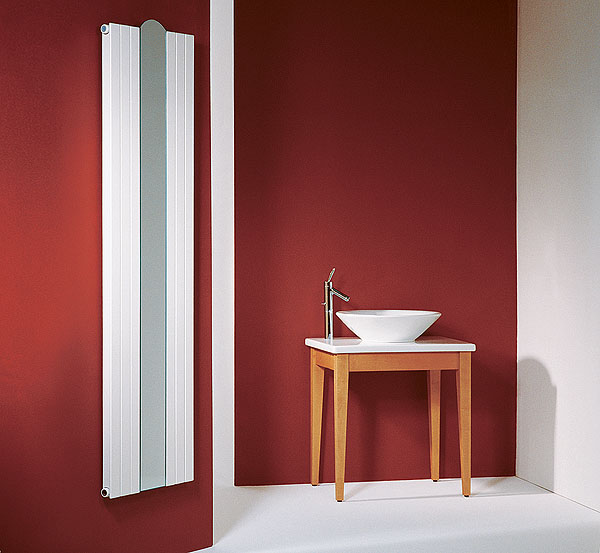

Лицевую поверхность тепловых панелей серии Nova Mirror (Zehnder, Германия) также образуют плоские трубы (сечение- 7011мм, толщина стенки- 1,5мм), обрамляющие элегантное узкое зеркало. Асимметричный дизайн Nova Mirror, несомненно, придется по вкусу тем, кто ищет для своего дома что-то необычное. Тепловая мощность устройства не превышает 1200Вт. Высота- 1800мм, ширина- 640мм (модель NVM 180-6) и 780мм (модель NVM 180-8). Цена составляет от 34,5 тыс. руб. за 1 шт.

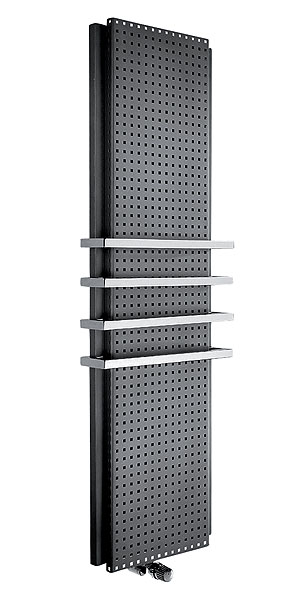

Некоторые производители декорируют поверхность трубчатых тепловых панелей с помощью листов металла (чаще всего- нержавеющей стали). Это техническое решение органично вписывается в интерьеры, оформленные в стиле хай-тек. Например, у радиаторов Credo-Techno (Kermi, Германия) плоская фронтальная панель прикрывает два ряда труб и всю присоединительную арматуру. Перфорированный экран из шлифованной высоколегированной стали является элементом дизайна и одновременно может служить для подвешивания полотенец и других банных принадлежностей в ванной комнате и жилых помещениях. Высота тепловых панелей Credo-Techno- 1400-1800мм, ширина- 540-690мм, глубина- 122 или 133мм. Стоимость приборов- 44-70 тыс. руб. за 1 шт.

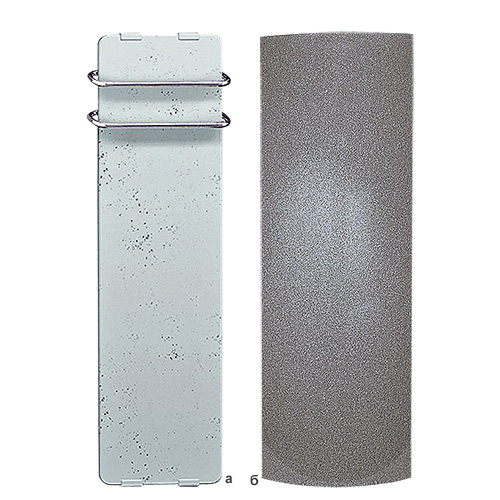

Впродаже можно встретить очень эффектные тепловые панели из камня (точнее, каменной крошки, гипса ит.д.), внутри которых находится медный или стальной змеевик для теплоносителя. Благодаря большой массе и невысокой температуре поверхности эти устройства, подобно русским печам, наполняют дом мягким и комфортным теплом.

Впечатляюще выглядят каменные тепловые панели Geo Vertical (Jaga, Бельгия) белого, светло-серого, черного и песочного цветов. Поверхность у них гладкая, слегка выгнутая. Впанелях запрессованы стальные трубки для теплоносителя, которые выдерживают рабочее давление 7 атм и температуру теплоносителя до 110 С. Кроме того, в каждый прибор Geo Vertical дополнительно может быть установлен электрический нагревательный элемент мощностью 900-1500Вт. Размеры тепловой панел- 1500500мм, цена - примерно 43 тыс. руб. за 1 шт. Авот горизонтальные отопители Geo Horizontal - это уже «гибридные» приборы. Они поднимают температуру в помещении не только благодаря ИК-излучению с их каменной поверхности, но и за счет конвективного теплообмена, который создается с помощью расположенного за панелью высокоэффективного медного теплообменника LowH2O (ему «по плечу» рабочее давление 15 атм).

Компания Cinier помимо уже упомянутых электрических тепловых панелей производит и приборы для систем водяного отопления. Их теплообменник, изготовленный из медных труб, по утверждению производителей, обладает достаточно высокими антикоррозионными и "антирасширительными" свойствами, что обеспечивает высокую надежность и длительный срок эксплуатации обогревателей. Рабочее давление приборов- 5 атм. Стоимость водяных тепловых панелей Cinier составляет 70-130 тыс. руб. за 1 шт.

Редакция благодарит компании "Русклимат", "Тепло-Арт", "Терморос", AD hoc, Caleido, Carisa, Cordivari, Jaga, Runtal, Thermic за помощь в проведении съемок и предоставленные фотоматериалы.

• Источник: Журнал «Идеи вашего дома»№113
