Беседы у камина

Западноевропейский камин с давних пор считается символом домашнего уюта. В наши дни он лишь отдаленно напоминает тот коптящий и почти не греющий очаг, у которого сиживали промозглыми лондонскими вечерами Шерлок Холмс и доктор Ватсон. Благодаря современным техническим решениям камин стал намного безопаснее и эффективнее. Но как и встарь, его конструкция позволяет любоваться завораживающей игрой пламени.

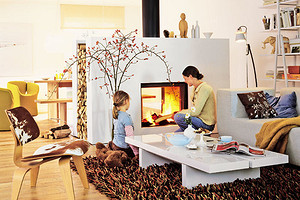

Grey Factory/StuvПредставить жизнь за городом без камина почти невозможно. Конечно, при длительном проживании в доме использовать такой очаг как основной обогреватель проблематично: слишком неравномерно распределяется производимое им тепло во времени и пространстве. Тем не менее, с помощью камина с закрытой топкой вполне можно прогреть небольшую дачу в межсезонье и даже зимой либо значительно «поддержать» существующую систему водяного или воздушного отопления.

Современный рынок предлагает множество конструктивных и дизайнерских решений каминов. Какими критериями руководствоваться при выборе комплектующих? На чем можно сэкономить, а где не следует жалеть затрат? Как не допустить ошибок при монтаже? На эти и другие вопросы мы попытаемся ответить в статье. Но для начала выясним, чем отличается камин с встраиваемой закрытой топкой от других представителей «семейства» каминов.

Фото 1 «Дана»/M-Design

Фото 2 «Дана»/M-Design

Фото 3 «Дана»/Chemines Philippe

Фото 4 Invicta

Фото 5 Godin

Фото 6 Godin

1,2. Облицовку для топки можно выполнить строительным способом или приобрести готовый комплект деталей. Иногда, например для топок Luna (от 155 тыс. руб.) (1), и Venus (от 119 тыс. руб.) (2), производитель предлагает различные проекты обрамлений, в которые возможно внести изменения. 3. Камин Atoll с облицовкой из пиленого ракушечника. Цена комплекта- от 137 тыс. руб. 4-6. Grand Vision (от 52 тыс. руб.) (4); 925 F с автоматическим шибером (от 155 тыс. руб.) (5,6)

На распутье

Открытые камины, такие, как классический английский или модный "островной", помогут создать в доме уютную атмосферу и украсят интерьер. Кстати, подобный очаг не обязательно выкладывать из камня или кирпича- можно приобрести готовое изделие из стали, чугуна, пиленого натурального камня или бетонных модулей. Но в наши дни открытый камин по сути перестал считаться отопительным прибором, ведь менее энергосберегающий принцип работы трудно себе представить. Прямоточный дымоход и невозможность уменьшить количество воздуха, подаваемого в топку, обусловливают потерю примерно 80 % тепла. Авылетевший из открытого очага уголек может стать причиной пожара, поэтому придется дополнительно покупать экран-искроуловитель из стекла или металлической сетки.

Этих недостатков лишены современные агрегаты: камины с закрытой топкой, готовые металлические печи-камины, а также каминопечи из каменных или керамических модулей. Печи-камины наиболее доступны по цене, не требуют никаких сборочных работ (за исключением монтажа дымохода) и сооружения фундамента, компактны и очень быстро начинают отдавать тепло. Однако в большинстве своем они отличаются непритязательным дизайном. Талькохлоритная или керамическая каминопечь, напротив, массивна и выглядит весьма основательно, а благодаря встроенному дымообороту ее КПД даже несколько выше, чем у собратьев-каминов. Но и стоит она, как правило, значительно дороже. Ктому же такой агрегат подходит скорее для дома, рассчитанного на постоянное проживание, поскольку на его прогрев необходимо несколько часов (но зато каминопечь долго хранит тепло).

Камины с закрытой топкой по своим техническим характеристикам ближе к печам-каминам, однако для них часто требуется фундамент (который лучше предусмотреть на этапе проектирования дома). При наличии каменной облицовки они приобретают теплоаккумулирующие свойства (правда, до каминопечей в этом плане им далеко). КПД агрегатов составляет около 70 %, а номинальная мощность- она зависит главным образом от габаритов топки и способа подачи воздуха для горения- достигает 20 кВт (обычно при выборе руководствуются нормой: 1 кВт на 8-14м² отапливаемой площади).

Пожалуй, главное достоинство камина с закрытой топкой- модульный принцип сборки, предоставляющий широкий выбор дизайнерских решений. Стороннику традиции нетрудно будет найти очаг в английском стиле. Априверженцу новейших тенденций оформления интерьеров придутся по душе ничем не украшенный «экран» на стене или наполненная огнем стройная колонна.

Вотблесках пламени

Технические характеристики, срок службы агрегата и даже его дизайн во многом обусловлены материалом и инженерным решением топки. Современные топки стоят 20-140 тыс. руб. в зависимости от конструктивного типа, габаритов и имени производителя. Обычно это составляет 20-50 % от цены всего камина (с учетом фундамента, облицовки, дымохода и строительно-монтажных работ).

Фото 7 «Дана»/Chemines Philippe

Фото 8 «Экокамин»/Fondis

Фото 9 Invicta

Фото 10 Invicta

Фото 11 Godin

Фото 12 «Дана»/M-Design

7. Встроенный в стену камин Zalana. Цена с монтажом- от 300 тыс. руб. 8. Умодели Vision (от 38 тыс. руб.) дверцу можно полностью убрать, превратив топку в открытую. 9,10. Модели топок: Compact (от 30 тыс. руб.) (9); Panoramic T (от 70 тыс. руб.) (10). Вторая представляет собой вставку для "апгрейда" кладочного камина. 11. Модель 851- комбинированная топка мощностью 20 кВт (от 235 тыс. руб.) 12. Камин с вертикальной топкой Luna Gold (от 170 тыс. руб.)

Топки бывают чугунными, стальными и комбинированными. Какую предпочесть? Известные западные изготовители- Fabrior, Godin, Invicta, Seguin, Supra (все- Франция), Vermont Castings (Канада), Jotul (Норвегия), ABX (Чехия)- выпускают чугунные топки в основном для классических каминов. Использование стали предполагает более современные архитектурные решения. Небольшие партии оригинальных топок, например так называемых сквозных (с двумя остекленными фасадами), делают только из стали- производить изделия из чугуна в малых количествах невыгодно.

Чугунные топки, собранные из литых деталей с помощью особого герметика, нередко считают более долговечными. Действительно, толщина их стенок достигает 10мм. Ктому же чугун обладает большей теплопроводностью, чем легированная сталь. Врезультате топка лучше отдает жар горящих поленьев окружающему воздуху, при этом сама она не перегревается и на металле не образуется окалина. Некоторые производители, скажем Haas+Sohn (Чехия), Jotul, «разрешают» сжигать в своих чугунных топках каменный уголь. Но есть у чугуна и недостатки. Так, иногда из-за резкого неравномерного нагрева в кристаллической структуре материала возникают напряжения, и топка дает трещину. Ряд изготовителей, например Godin, даже предусматривают в некоторых моделях возможность замены задней стенки (она наиболее подвержена термическим ударам) без демонтажа конструкции. Тяжелая чугунная дверца иногда провисает из-за износа подвижных деталей, поэтому желательно, чтобы конструкция позволяла регулировать петли. Вообще, чугунная топка, несмотря на кажущуюся простоту устройства, требует внимательного и бережного обращения, как сложный и точный инструмент. При таком условии она прослужит десятки лет.

Сталь подвержена коррозии и образованию окалины, поэтому стенки изготовленной из нее топки со временем истончаются. Аведь их толщина и так редко превышает 4мм, иначе цена изделия неоправданно возрастет. Однако все ведущие производители- EdilKamin, Lа Nordica (обе- Италия), Enbra (Чехия), IGC (Франция), Hansa (Германия), Nibe (Швеция)- применяют футеровку (защитную внутреннюю облицовку) шамотными либо вермикулитными пластинами, что позволяет свести на нет названный недостаток. Стоит обратить внимание, что вермикулит считается более теплоемким и экологичным материалом, однако боится влаги и может треснуть, если вы будете использовать сырые дрова.

Хорошо зарекомендовали себя комбинированные топки, выполненные из чугунных и стальных конструктивных элементов (чаще всего из стали делают стенки, а из чугуна- дверцу, колосник и дымосборник). Таковы, например, некоторые изделия компании Schmidt (Германия). Но на рынке есть и топки, изготовленные из углеродистой конструкционной или нержавеющей стали толщиной 2-3мм, без футеровки, срок службы которых не превышает 5-8лет. Подобную продукцию мы не стали бы рекомендовать нашим читателям. Иногда при использовании камина проявляются дефекты топки.

Чаще всего возникают проблемы с дверцей. Если стекло в ней закреплено жестко (перетянуты монтажные винты), при нагреве оно может треснуть. Тогда смело обращайтесь к фирме-поставщику- это будет рассматриваться как гарантийный случай. Но если трещину даст стенка чугунной топки, скорее всего вам придется ремонтировать камин за свой счет: доказать, что это производственный брак, а не результат нарушения правил эксплуатации, практически невозможно.

Повелевать стихией

При внешнем сходстве топки разных моделей могут иметь существенные конструктивные различия. Это касается главным образом способа подачи воздуха для горения. Убольшинства современных агрегатов предусмотрено два потока воздуха: первичный, чаще всего используемый только на этапе розжига и подаваемый в низ топки; вторичный, поступающий либо в нижнюю (обычно при наличии колосниковой решетки), либо в верхнюю зону топки (при горении на поду). Первичный и вторичный потоки можно регулировать при помощи заслонок. Влучших топках есть также третичный поток, который всегда направлен в верхнюю часть области горения и предназначен для дожига дымовых газов. Прежде чем поступить в топку, воздух нагревается, проходя через каналы в стенках, - без этого не удастся достичь температуры, необходимой для дожига CO.

Чтобы повысить теплоотдачу, наружную поверхность топки делают оребренной и таким образом увеличивают ее площадь. Вдымосборнике устанавливают две или три горизонтальные стенкидиафрагмы, образующие извилистый канал. Проходя по нему, дымовые газы отдают часть тепла (это необходимо, в частности, для того, чтобы не перегревался первый модуль дымохода). Желательно, чтобы топка была оснащена шибером. Тогда вы сумеете без проблем уменьшить тягу и тем самым замедлить процесс горения.

Платье для Золушки

Выбор моделей готовых облицовок необычайно богат. Наиболее популярна английская классика: строгий городской стиль (обрамления портального типа, рассчитанные на дымоход, проложенный внутри стены) и более жизнерадостный кантри (широкая тумба-основание с нишей для дров, массивная деревянная полка и конусообразный либо прямой короб дымохода). Модульные облицовки для классических каминов выполняют в основном из природных материалов. Для бюджетных изделий используют песчаник-плитняк, ракушечник, а для более дорогих - мрамор и гранит. Немецкие и итальянские изготовители нередко применяют легкий жаростойкий бетон. Хочется особо отметить облицовки под старину из керамических модулей, например изделия компании Regnier (Франция).

Учитывая моду на лофт и минимализм, сегодня производители предлагают большой выбор топок, встраиваемых в стену или фальшколонну. Это решение позволяет сэкономить на облицовке: вместо нее приобретают лишь фасадную рамку для топки, а стену либо колонну возводят самостоятельно из ячеистого бетона или ГВЛ. Подобный подход открывает широкие возможности для творчества, поскольку конструкцию можно дополнить разнообразными функциональными и декоративными элементами: поленницами, деревянными балками, пристроенными сбоку столешницами ит.д. Ведущие компании выпускают также готовые варианты портальных обрамлений в стилях лофт и хай-тек, изготовленные из патинированной листовой меди, окрашенной или полированной нержавеющей стали, стальных панелей под кирпич, камень и даже отделанные шпоном дерева.

Фото 13 «Дана»/Regnier

Фото 14 НИИ КМ

Фото 15 НИИ КМ

Фото 16 Gutbrod Keramik

Фото 17 Jotul

Фото 18 Grey Factory/Stuv

13. Модель Charline со «сквозной» топкой и керамической облицовкой (от 470 тыс. руб.) 14,15. Облицовки из мрамора (14) и известняка (15) 16. Камин Gutbrod Keramik (от 214 тыс. руб.) 17, 18. Современные решения: камин, встроенный в фальшстену (17) либо в пристенную конструкцию из металла (18)

Каминные полки чаще всего делают из массива дуба, обработанного огнезащитным составом. Однако в последнее время пользуется популярностью пустотелая конструкция, укрепленная внутренними ребрами жесткости. Такие полки не поведет, и они не потрескаются.

Приступим к сборке

Каминную конструкцию обычно монтируют в таком порядке: сначала устанавливают тумбу-основание (если у топки отсутствуют ножки), на него водружают топку, далее собирают дымоход, потом- облицовку и короб дымохода. Кзапланированному времени нужно доставить на объект все необходимые комплектующие, и тогда установка займет не более 3 дней. Вдеревянном доме необходимо также заранее позаботиться об изоляции стены, к которой примыкает камин. Топка выделяет много лучистой энергии, поэтому защитная конструкция должна быть солидной. Можно обшить поверхность асбестовым картоном или ГВЛ, затем уложить (а лучше- приклеить цементным клеем) огнезащитные плиты из каменной ваты, скажем FireBatts (Rockwool, международный концерн) толщиной 50мм, а затем выложить стенку в полкирпича.

Облицовки из любых материалов собирают с помощью термостойких клеев, таких, как Ceresit CM17 (Henkel, Германия) и "Флексклебер" ("КНАУФ") или Ivsil Termix (Ivsil, обе- Россия). Важно иметь в виду, что если камин покоится на отдельном основании, не связанном с фундаментом дома, нельзя крепить детали к стенам и перекрытиям: из-за неравномерной усадки возможны перекосы конструкции и ее разрушение. Короб дымохода сложно собрать без опоры на стены и потолочные балки, поэтому между ним и облицовкой предусматривают компенсационный шов. Лучше выполнить короб из ГВЛВ, а не из ГКЛ, причем обязательно утеплить изнутри фольгированными плитами из каменной ваты толщиной 30-50мм, иначе под воздействием перепадов температуры стыки листов непременно разойдутся.

Кому поручить установку камина? Можно сэкономить средства, обратившись к знакомому печнику или в проверенную строительную фирму. Но тогда вам дадут две или даже три отдельные гарантии- на топку, облицовку и монтажные работы. Иесли с камином что-нибудь случится, ваши надежды на компенсацию ущерба скорее всего утонут в потоке взаимных обвинений. Если вы решили приобрести дорогие топку и облицовку, стоит заказать монтаж у их поставщика. Втаких фирмах всегда есть штат профессиональных мастеров, знающих (по крайней мере, обязанных знать) все нюансы установки конкретной модели. Ивам будет предоставлена полная комплексная гарантия без всяких оговорок.

Редакция благодарит компании «Дана», Saga за помощь в подготовке материала.
