Окна ПВХ: применение широких профилей

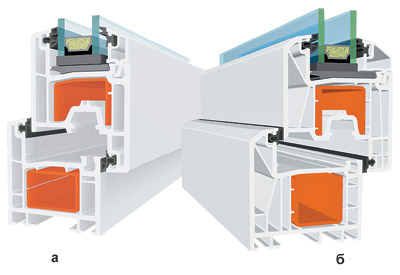

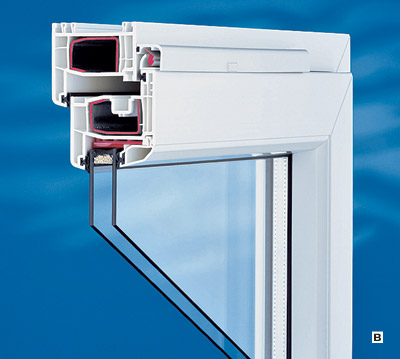

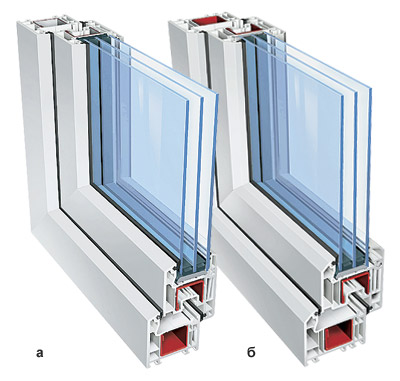

REHAU Профили серий L600- 60мм (а) и L700- 70мм (б) от LGChem. Они появились на нашем рынке ПВХ-профилей в самом начале этого года КВЕ

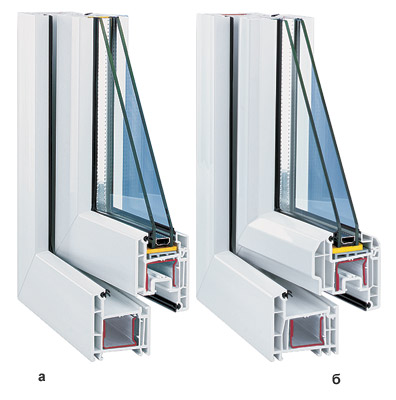

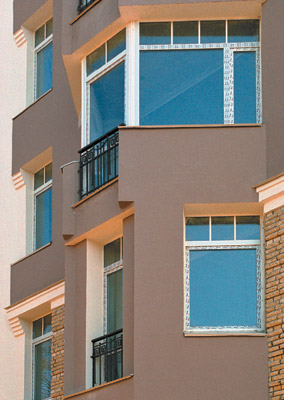

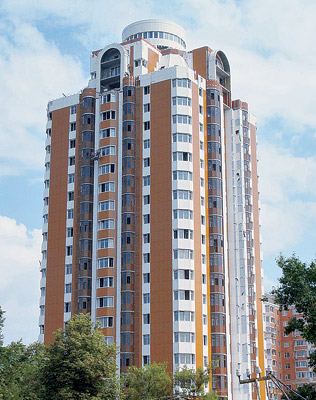

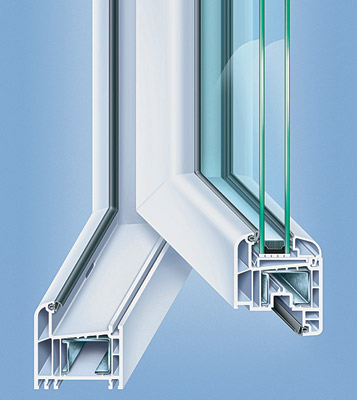

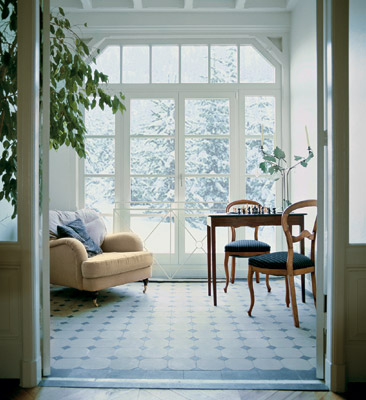

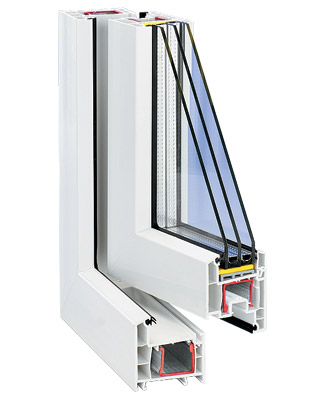

Окна из ПВХ-профилей сегодня успешно применяются как при модернизации старого жилого фонда, так и при новом строительстве. При продуманном дизайне они становятся неотъемлемой частью фасада Профили систем Etalon- 58мм (а) и Elita- 70мм (б) от КВЕ TROCAL Профили систем Thermo-Design шириной 60мм (а) и Brillant-Design шириной 70мм (б) от REHAU Трехкамерные профили системы Sib-Design (REHAU) шириной 70мм обеспечивают R_o от 0,71 до 0,76м²С/Вт TROCAL

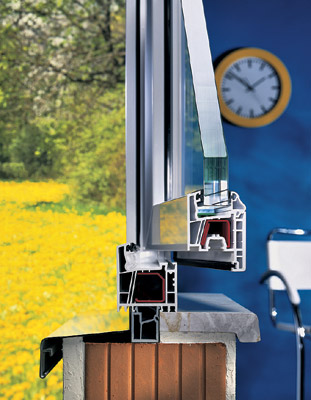

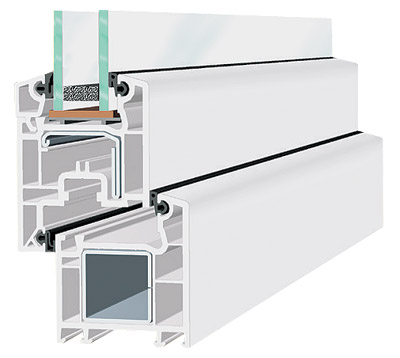

Профили шириной 70мм и с двумя контурами уплотнений- "средним" и внутренним Система InnoNova 70M5 classic от TROCAL КВЕ

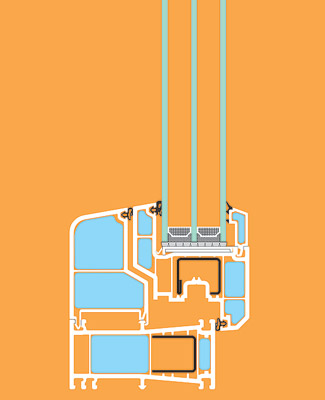

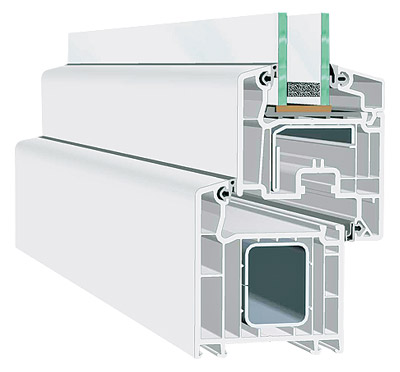

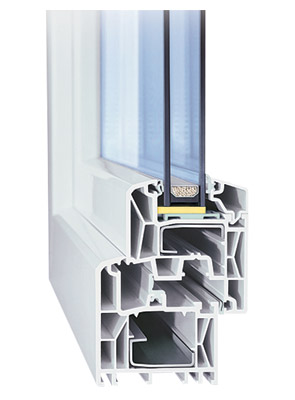

Профили систем S 3000 шириной 62мм (а), S7000 (б) и S8000 (в) шириной 74мм от GEALAN Система EuroLine (VEKA) шириной 58мм Профили системы SoftLine (VEKA) шириной 70мм- пять камер В профилях системы Design2D шириной 60мм от SALAMANDER сделано четыре камеры, что позволяет добиться величины R_o=0,63м²С/Вт. Увеличение в системе Design3D ширины до 76мм, а количества камер до пяти позволило поднять значение приведенного сопротивления теплопередаче до уровня

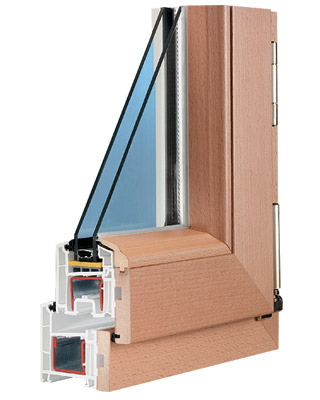

0,77м²С/Вт Акриловый слой на поверхности ПВХ-профиля- красиво и долговечно Профили системы Lignotherm-Design REHAU со стороны помещения снабжает деревянными накладками, предлагаемыми в нескольких цветах SALAMANDER LG CHEM

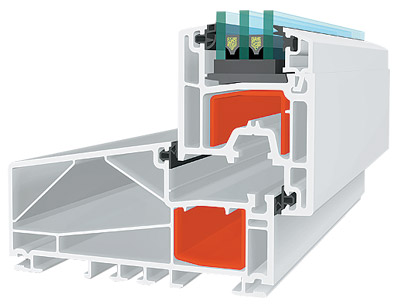

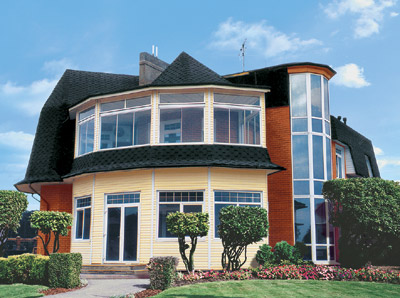

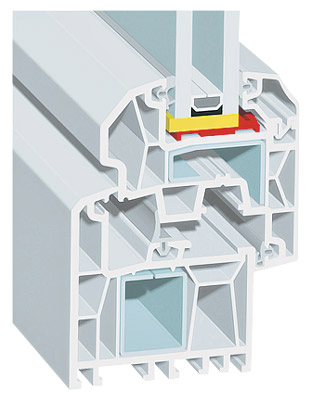

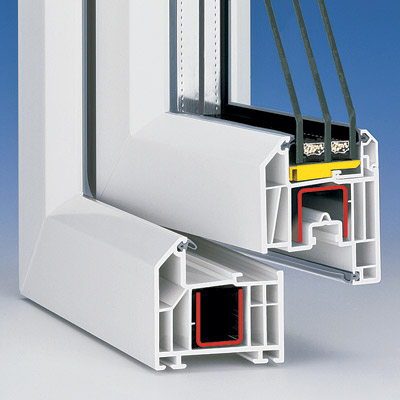

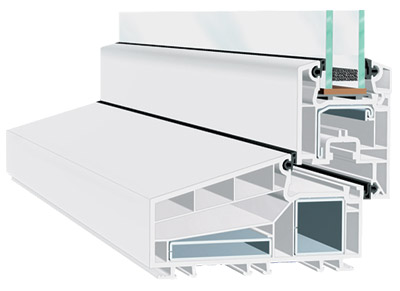

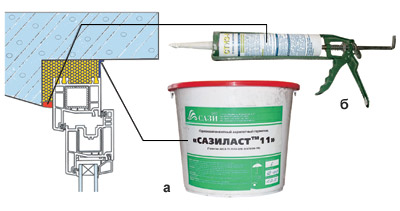

Ламинированное пластиковое окно почти неотличимо от деревянного Четырехкамерная система профилей EuroFutur Elegance шириной 70мм и сопротивлением теплопередаче 0,81м²С/Вт от KMMERLING Профильная система Favorit с пятью камерами и двумя контурами уплотнений от DECEUNINCK Рамные профили системы EuroLine (VEKA) шириной 127мм Еще один рекордсмен с рамой 127мм- "Экстра+" от KBE Профили для системы "Пассивный дом" отличаются еще большей шириной (она превышает 100мм). Их внутренние камеры заполнены вспененным утеплителем. На схеме- разрез системы ThermoWin от KMMERLING Паропроницаемый (а) и пароизоляционный (б) герметики от «САЗИ» для изоляции монтажной утеплительной пены

Окна из трехкамерных ПВХ-профилей давно и прочно обосновались в наших квартирах и домах. Но за последние два года рынок наполнился окнами из ПВХ-профилей, в которых камер уже не три, а четыре и даже пять. Зачем это нужно потребителю?

Важнейшим материалом для изготовления окон является поливинилхлорид- ПВХ. ВГермании доля рынка окон из этого материала составляет примерно 50%, в России- приблизительно столько же. По Европе в целом этот показатель немного меньше.

ПВХ-профили поставляются к нам из Австрии (LAOUMANN), Великобритании (L. B. PLASTICS, HEYWOOD WILLIAMS), Дании (PLASTMO), Франции (TRYBA), Бельгии (DECEUNINCK), Турции (ASAS, PIRNAS), Словакии (NOVACKE CHEMICKE ZAVODY) и других стран. Втекущем году этот список пополнила фирма LG CHEM, являющаяся подразделением известного корейского концерна LG. Но лидерство, несомненно, принадлежит Германии (ALUPLAST, ARTEK, DIMEX, BRGMANN, GEALAN, KBE, KMMERLING, NORTEC, ROPLASTO, PLUSTEK, REHAU, SCHCO, THYSSEN POLYMER, SALAMANDER, TROCAL, VEKA ит.д.). Фурнитура и прочие комплектующие тоже приходят в основном из Германии (ROTO FRANK, SIEGENIA AUBI идр.). Ряд фирм (DIMEX, SALAMANDER, KMMERLING ит.д.) завозят к нам продукцию, производимую только на заводах, расположенных на их родине. Другие изготовители (в основном немецкие) построили заводы и выпускают профиль в России (ALUPLAST, KBE, TROCAL, VEKA, REHAU). Это, скажем так, немецкие профили российского производства. Но есть и чисто отечественная продукция ("РУССКИЙ ЩИТ", "ПЛАФЕН", "ПРОФИЛЬ", "ПРОПЛЕКС", "САМАРСКИЕ ОКОННЫЕ КОНСТРУКЦИИ" идр.), которая не менее популярна у потребителей.

Втечение последних двух лет подавляющее большинство иностранных производителей представили новинки- профильные системы шириной 70 и 115-127мм или усовершенствовали выпускаемую продукцию с целью увеличения ее теплосберегающих свойств. Почему это произошло?

«Закон всему голова»

Серьезным толчком к появлению упомянутых новинок стало принятие Европейских норм EnEV 2002г., в них перечислены требования к строительным технологиям, которые должны позволить сократить потребление энергии примерно на 30%. Крупные европейские производители ПВХ-профилей на это довольно быстро отреагировали и начали переходить от шестидесятимиллиметровых трехкамерных моделей к системам большей ширины. Руководили ими, видимо, следующие соображения: раз окно в целом должно быть теплее, пусть прежде всего теплее станет профиль, тогда и всю конструкцию легче будет подгонять под нормы.

По-своему отреагировало на общеевропейское движение сбережения энергии и российское законодательство. С1 октября 2003г.Постановлением Госстроя России принят СНиП23-02-03 "Тепловая защита зданий", который должен был сменить действовавший до этого СНиПII-3-79*. Новые нормы несколько повысили требования к сопротивлению теплопередаче для южных районов, но почему-то оставили почти неизменными требования по этому параметру для районов северных. Но... Даже такому "мягкому" СНиПу пока отказано в государственной регистрации, а его вступление в силу приостановлено до 2007г. (а значит, до этого времени действует СНиП II-3-79*). Впричинах этого мы в рамках данной публикации разбираться не будем. Давайте просто трезво взглянем на проблему. Уж если Европа с ее сравнительно теплым климатом приняла более жесткие нормы, то куда ж деваться нам, проживающим в климате более суровом! До 2007г. не так уж далеко, и новый СНиП введут в действие. Азаодно, надо думать, его к этому времени пересмотрят в сторону ужесточения требований. Вобщем, без более теплых окон мы с вами тоже не обойдемся.

Сколько камер должен иметь профиль

Специалисты утверждают, что на теплоизоляционные свойства пластикового профиля влияют, в первую очередь, количество и форма расположенных внутри его полых камер. Чем их больше на пути теплового потока изнутри наружу, тем лучше. Так ли это на самом деле? Чтобы разобраться в этом вопросе, давайте проследим историю развития ПВХ-профилей от момента их создания и до наших дней.

Напомним, что первые ПВХ-профили имели только одну камеру, и значение k (коэффициент теплопередачи) изготавливаемых из них конструкций находилось в пределах от 2 до 2,4Вт/(м²С), что соответствует принятому у нас приведенному сопротивлению теплопередаче Ro на уровне 0,42-05м²С/Вт. Их сменили двухкамерные профили. Они включали в себя расположенную с наружной стороны предкамеру, необходимую для отвода попадающей внутрь конструкции влаги, и большую камеру, в которой находились элементы стального армирования. Коэффициент теплопередачи k таких профилей уже имел значение от 1,6 до 1,9Вт/(м²С), а значит, R_o=0,52-0,62м²С/Вт. Понятно, что возрастающему уровню требований по теплоизоляции ни однокамерные, ни двухкамерные модели никак не соответствовали, из-за чего их производство было прекращено.

Им на смену пришли трехкамерные профили, имеющие предкамеры как со стороны улицы, так и со стороны помещения. Коэффициент теплопередачи k для них находится уже в диапазоне от 1,3 до 1,7Вт/(м²С) (R_o=0,59-0,73м²С/Вт). Ширина этих конструкций составляет около 60мм. До норматива по теплопередаче окна, изготавливаемые из них, дотягивали только при условии установки стеклопакета с теплопроводностью, максимально приближенной к нормативу (оконный переплет составляет примерно 30% площади окна, и если рама имеет k несколько выше норматива, а стеклопакет чуть ниже, то в среднем окно в норму вполне уложится). Трехкамерные модели использовались и используются до сих пор.

Европейские потребители, а за ними и законодатели на создании трехкамерной конструкции не остановились и с принятием норм EnEV еще больше повысили требования к теплоизоляции помещений, в частности к теплоизоляционным свойствам окон. Ужесточенные требования вынудили изготовителей профилей заняться доработкой выпускаемой продукции. Наиболее простой шаг в этом направлении- увеличить количество камер без изменения ширины профиля. Так появились шестидесятимиллиметровые профили с четырьмя и даже пятью камерами. Но этот шаг не привел производителей к желаемому результату- теплопередача через профиль уменьшилась, но ожидаемых показателей так и не достигла (специалисты считают, что при ширине камеры менее 5мм она не создает необходимого эффекта теплоизоляции). Решением проблемы явилось создание профилей с конструктивной шириной от 70мм и более. Такой путь при использовании стандартного стального армирования позволил добиться величины приведенного сопротивления теплопередаче порядка 0,8-0,9м²С/Вт, что в сочетании с использованием специальных теплоизоляционных стекол вполне позволяет создавать оконные конструкции с R_o порядка 0,8м²С/Вт.

Что предлагает рынок. Многие производители просто выпустили новые серии пятикамерных профилей шириной 70мм. Так поступили, например, GEALAN (система S7000IQ), ALUPLAST ("Идеал4000"), REHAU (Brillant-Design и Lignotherm-Design), SALAMANDER (Design3D и Strimline), SCHCO (CoronaCT70 Cava /Rondo/ Plus), THYSSEN POLYMER ("Фаворит" и "Престиж"), VEKA (TopLineAD), КBЕ ("Эксперт"), TROCAL (InnoNova), KMMERLING (EuroFutur) и некоторые другие компании.

Есть и сторонники четырехкамерных систем шириной 70мм, например KMMERLING (системы EuroFutur Elegance и EuroFutur Classic), GEALAN (S8000IQ) ит.д. Правда, возможности своих систем KMMERLING расширил вариантом на пять камер, а GEALAN на шесть. Можно найти и комбинированные конструкции, в которых рама сохранила ширину 60мм, а створка выросла до 70мм. Такова, например, серия Ultra от LAOUMANN. Еще один пример комбинирования- система TopLine (VEKA). Вбелом исполнении эти профили имеют четыре камеры, а в цветном- пять.

Своеобразным рекордсменом являются профили Termolocker-system от NOVACKE CHEMICKE ZAVODY. Они имеют 6 воздушных камер при ширине рамы 80мм, а створки- 90мм (стеклопакет толщиной 47мм). Профили с шестью камерами предлагает также THYSSEN POLYMER (серия "Люкс"), правда, ширина этих изделий несколько меньше- 80мм.

Есть и такие производители, которые "модернизировали" старую проверенную систему. Так поступила, например, VEKA с системой оконных профилей SoftLine, разработанной еще в 1970г. Врезультате профиль заметно "потолстел": его ширина теперь- 70мм, а число камер- пять.

Появившаяся на нашем рынке в начале этого года фирма LGCHEM сразу же предложила потребителям две серии "теплых" профилей: L600 с глубиной 60мм и четырьмя камерами и L700 с глубиной 70мм и пятью камерами. Причем L700 продается по цене системы трехкамерной.

Переход на выпуск профилей шириной 70мм совсем не означает, что крупные производители полностью отказались от профилей трехкамерных. Осуществив «доработку» выпускаемой продукции, некоторые получили-таки изделия с довольно высоким сопротивлением теплопередаче. Ну, а есть и такие фирмы, которые ничего не дорабатывали и как предлагали старые трехкамерные профили, так и предлагают. На сегодняшний день в России доля широких профилей в общем объеме продаж не превышает 10%.

Окрашивание профилей

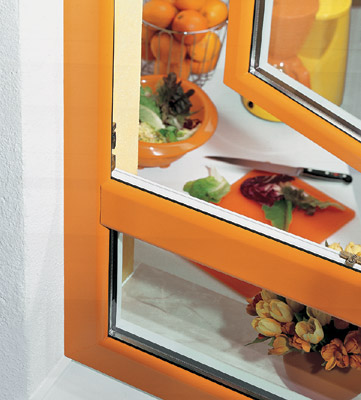

Если еще совсем недавно потребителям предлагались профили только белого цвета, то теперь положение резко изменилось. По крайней мере две фирмы- TROCAL, GEALAN- предлагают цветные профили, на которые нанесен окрашенный слой акрила. Получают такие профили методом коэкструзии- основной профиль из белого ПВХ с наружной стороны покрывается слоем цветного акрила (сродни оргстеклу). Покрытая акрилом поверхность становится более устойчивой к погодным условиям и образованию царапин, не выцветает, не требует специального ухода и очень легко моется. Иглавное- она приобретает высокую отражательную способность, в результате чего заметно снижается нагрев профиля под воздействием солнечного излучения. Витоге, по заявлению производителей, профиль с акриловым покрытием способен просуществовать, как минимум, на 10 лет дольше. Стоит такой профиль примерно на 40% дороже белого, а окно, изготовленное из него, обходится дороже на 10-15%. Основных используемых цветов и оттенков как у GEALAN, так и у TROCAL одинаковое количество- 13. Спомощью коэкструзии окрашивает свои профили и KMMERLING, но профили покрыты не акрилом, а окрашенным ПВХ.

Фирмы КВЕ, TROCAL, REHAU и SCHCO предлагают еще одно оригинальное решение вопроса окрашивания и защиты оконных профилей из ПВХ-системы с наружной накладкой из алюминия, что позволяет комбинировать их с системами алюминиевых профилей для зимних садов и фасадов.

Шире стали предлагаться и изделия из профиля, ламинированного пленкой. При нанесении используется метод "горячей" ламинации, при котором пленка практически приваривается к поверхности ПВХ. Вконструкции окна она заходит под уплотнитель и края монтажной плоскости и потому не отслаивается. Например, применение пленки Renolit (RENOLIT-WERKE, Германия) позволяет "раскрасить" окно в 17 однородных цветов плюс почти столько же вариантов под дерево. Наноситься пленка может как с одной, так и с двух сторон профиля. Односторонняя ламинация повышает его стоимость примерно на 30%, двухсторонняя- на 40%, что увеличивает стоимость окна на 10-15%. Следует иметь в виду, что ламинированные под дерево профили, как правило, предлагаются не белого, а бежево- коричневого цвета.

Залпом по четырем «зайцам»

Создание широких профилей позволило «убить», кроме уже упомянутого (более высокие теплосберегающие свойства самого профиля), еще трех «зайцев»: использовать более толстый стеклопакет, увеличить глубину его посадки в створке и решить проблему промерзания откосов.

Толстый стеклопакет. Как уже было сказано, львиную долю поверхности окна занимает стеклопакет, и значит, основные потери тепла происходят именно через него, а не через раму. Поскольку рама стала шире, в нее можно установить более толстый стеклопакет, и тогда конструкция окна в целом с лихвой перекроет нормативные требования. Врезультате появились стеклопакеты толщиной 42-44 и даже 47мм. Но, похоже, это предел и дальнейшего роста толщины не предвидится. Во-первых, как утверждают специалисты, расстояние между стеклами не может превышать 16мм, иначе воздух начнет циркулировать внутри камер стеклопакета, приводя к значительным конвекционным потерям тепла. Во-вторых, используя обычные стекла толщиной 4мм, все равно нельзя простым наращиванием толщины стеклопакета заставить его соответствовать действующим нормам. Так, увеличение толщины с 32 до 44мм вызывает повышение значения приведенного сопротивления теплопередаче от 0,49 до 0,55м²С/Вт, но в норму, например, для Москвы (0,56м²С/Вт) оно все равно не уложится. Так зачем увеличивать толщину стеклопакета, если проблему легче решить с помощью специальных энергосберегающих стекол?

Глубина установки. Главная проблема большинства стеклопакетов- это так называемый эффект "краевой зоны". Имеется в виду резкое падение температуры вблизи торцов стеклопакета в результате образования "мостика холода" через металлические дистанционные рамки, удерживающие стекла в пакете на определенном расстоянии друг от друга. При толщине стеклопакета, равной 30-32мм, эффект "краевой зоны" нередко приводит к запотеванию его краев со стороны помещения. Эта влага и стекает на подоконник, пугая владельцев окна. Для избавления от неприятного эффекта стеклопакет необходимо заглубить в створку настолько, чтобы дистанционная рамка оказалась в "теплой" зоне, защищенной камерами профиля. Достаточным можно считать заглубление на 15мм (правда, обеспечивается оно далеко не во всех профильных системах). Новые профили шириной 70мм у большинства производителей позволяют не только выполнить норму, но и существенно ее перекрыть. Например, в профиле от NORTEC, имеющем ширину 75мм, стеклопакет заглублен на 18мм, а в системе SoftLineAD (70мм) от VEKA- на 21мм.

Проблема промерзания откосов

Опыт эксплуатации ПВХ-окон глубиной около 60мм убедительно доказал, что они вызывают повышенные теплопотери через откосы в холодное время года. Сэтим связано выпадение конденсата из паров воды, содержащихся в комнатном воздухе, как на поверхности самих откосов, так и на поверхностях рамы, створок и стеклопакетов. Почему это происходит? При монтаже окон с узкой коробкой в однослойной наружной стене резко увеличивается тепловой сток через откосы в обход коробки. Авследствие того, что оконный блок оказывается в зоне отрицательных температур, тепловые потоки идут не только по откосам вдоль коробки, но и в толщу стены. Кстати, промерзание откосов и образование на их поверхности конденсата проявляется не только на окнах из ПВХ- это общий недостаток оконных блоков с узкими коробками из любого материала.

Конечно, проблему появления конденсата можно решить путем смещения рамы к центру проема и утепления пространства между оконной коробкой и наружной стеной с одновременным утеплением откосов. Но вот выполнить это удается далеко не всегда- глубоко установленное окно начинает выделяться на фасаде дома. При монтаже окон из семидесятимиллиметрового профиля вероятность промерзания заметно снижается. Правда, это совсем не означает, что, установив такие окна, вы не должны будете утеплять откосы. Должны! И правила монтажа надо соблюдать не менее строго. Но честно признаем: окна из широкого профиля прощают некоторые ошибки монтажников, причем такие, из-за которых окно из шестидесятимиллиметрового профиля пришлось бы переустанавливать.

Рамы шириной более 100мм

С созданием профилей шириной 70мм производители не успокоились. Некоторые пошли еще дальше и предложили российским потребителям рамные коробки шириной 115 и даже 127мм. Такие рамы иногда называют "датскими" или "голландскими", хотя, например, КВЕ разработало свои профили шириной 127мм специально для нас. ВРоссии эти коробки оказались как нельзя более кстати, поскольку проблему промерзания откосов решают еще лучше. Такие рамы можно устанавливать, например, при использовании современных энергосберегающих трехслойных панелей, внутри которых находится слой утеплителя (пенопласт, минвата идр.) толщиной 100мм,- рама надежно прикрывает этот слой. На сегодня наиболее распространена схема установки, при которой передняя кромка профиля рамы располагается заподлицо с наружной поверхностью стены. Такая схема позволяет проще организовать узел примыкания оконной коробки к стене и даже отказаться от отделки наружного откоса. Тем не менее поиск оптимальной схемы монтажа продолжается.

Есть у широких рам свои недостатки: стоимость и трудоемкость установки окна повышаются. Впредлагаемых системах содержится и своего рода парадокс: в паре с широкой коробкой использовались створочные профили размером 60мм, не дающие преимуществ с точки зрения сопротивления потерям тепла. Только в 2005г. положение наконец изменилось- появились варианты со створкой 70мм. Системы профилей с рамами шириной до 115мм предлагают такие фирмы, как REHAU (система Basic-Design), КВЕ (система "Экстра") идр. Рекордсменами являются КВЕ ("Экстра+"), TROCAL (Relief) и VEKA (EuroLine), THYSSEN POLYMER ("Фаворит"), рамные профили которых имеют ширину 127-128мм.

Хроника установки балконного блока из профиля S 8000 IQ от GEALAN:

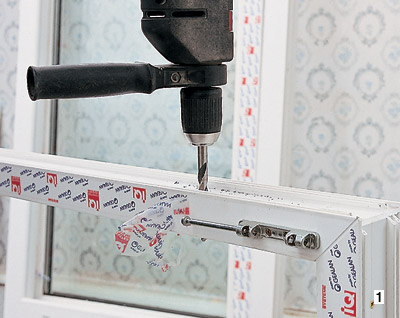

	1- просверлили крепежные отверстия;

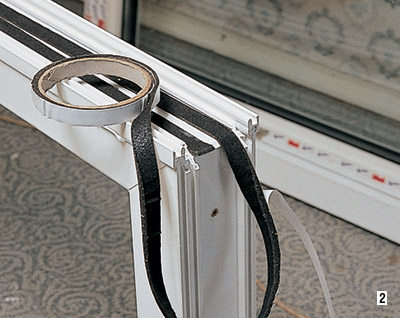

	2- установили два соединительных профиля и саморасширяющуюся ленту;

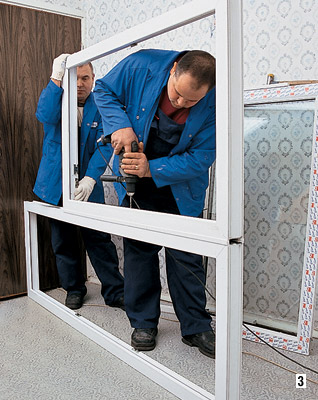

	3- соединили рамы;

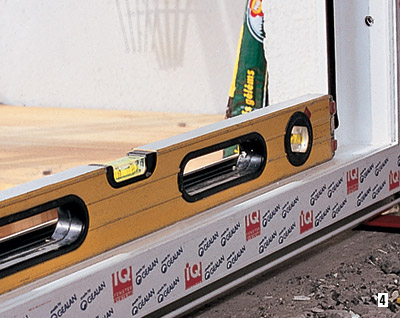

	4- установили и выровняли конструкцию в проеме;

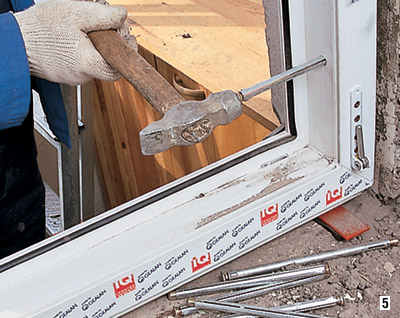

	5- закрепили анкерными болтами;

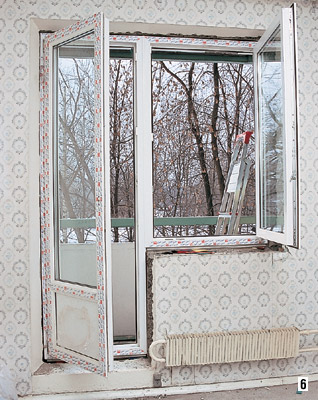

	6- навесили створки;

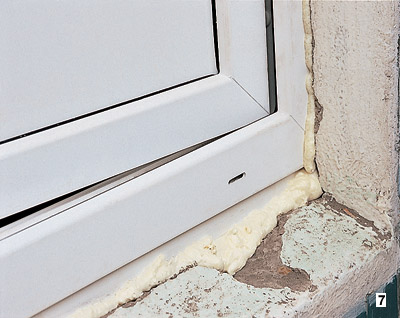

	7- запенили зазоры;

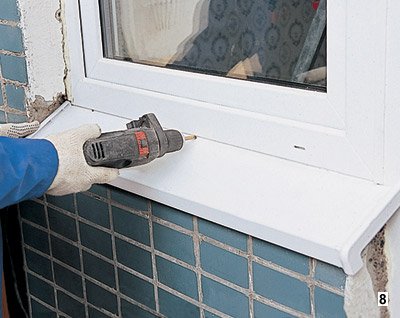

	8- установили отлив;

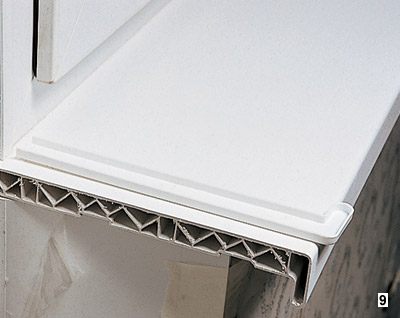

	9- установили подоконник и порог;

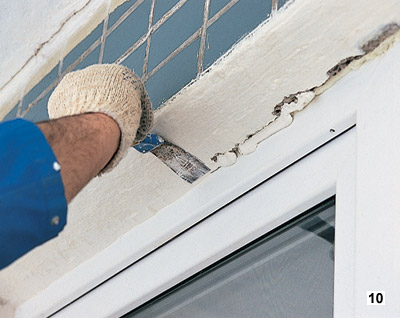

	10- обработали откосы герметиком;

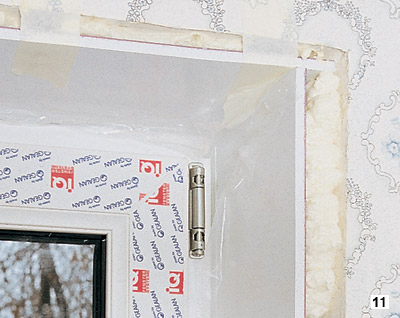

	11- утеплили внутренний откос;

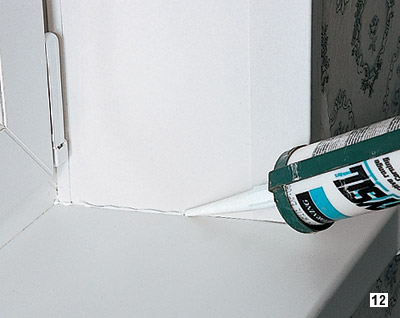

	12- загерметизировали щели;

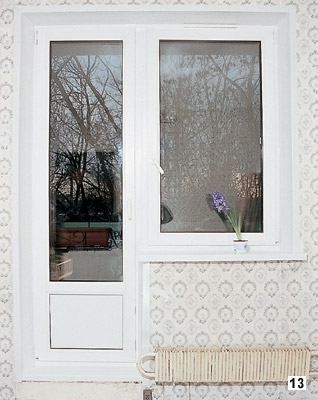

	13- готово!

Куда пойдем дальше?

Цены на энергоносители на мировом рынке продолжают расти, что обусловливает дальнейшее развитие энергосберегающих технологий. Врезультате в Европе разработана программа, получившая название "Пассивный дом", в которой окнам отведено далеко не последнее место. Несколько упрощая терминологию, скажем, что "Пассивный дом"- это дом без активного отопления, но до того энергосберегающий, что потребление первичной энергии составляет примерно 20Вт/м² (проще говоря, ему для обогрева вполне хватает тепла, выделяемого лампочками, утюгом и прочими бытовыми приборами). Этот процесс заставляет задуматься о будущем и производителей профиля. Ипод эту программу многие из них уже сейчас предложили специальные особоэнергосберегающие системы профилей: KMMERLING- ThermoWin, VEKA- TopLine Plus, REHAU- Clima-Design, КВЕ- "90мм". Профили имеют ширину порядка 104мм с четырьмя камерами, заполненные специальным пенообразным утеплителем. Особое стальное армирование обеспечивает окну высокую стабильность и неизменные статические показатели, а также позволяет использовать широкий спектр противовзломной фурнитуры. Применение двухкамерного стеклопакета толщиной 44мм позволяет добиться коэффициента теплопередачи в пределах 1Вт/(м²С). Аналогичные системы профилей предлагают KMMERLING (ThermoWin), КВЕ ("Полюс") идр. Думается, в России окна из таких профилей тоже пригодятся. Это прекрасное решение проблемы для районов Крайнего Севера, хотя и довольно дорогое.

Редакция благодарит фирмы DECEUNINCK,GEALAN, КВЕ, KMMERLING, REHAU, SALAMANDER, THYSSEN POLYMER, TROCAL, VEKA за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№84
