Виды фурнитуры для пластиковых окон

Фото: Dеceuninck

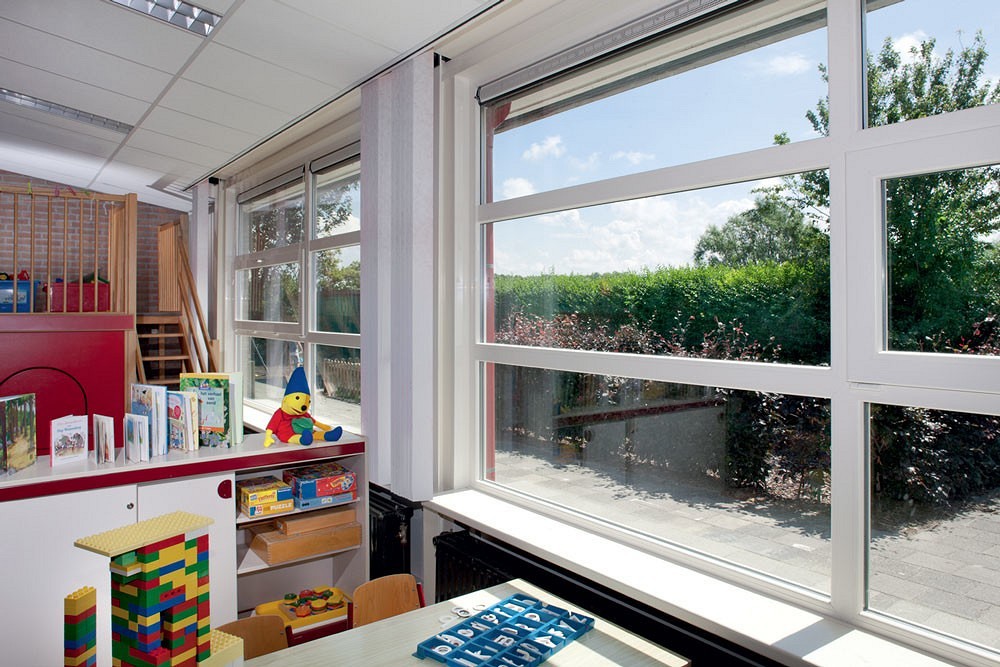

Современный подход к оформлению интерьеров предполагает использование невидимой фурнитуры и нестандартных схем открывания, например параллельно-сдвижной

Большинство производителей пластиковых окон оснащают свои изделия фурнитурой известных европейских компаний — Gretsch-Unitas (G.U.), FUHR, Hautau, MACO, Roto, Schüco, Ziegenia, Winkhaus и др. Постепенно растёт популярность продукции китайских фирм, например GQ и G-Lock.

Линейки оконной фурнитуры различаются в первую очередь по функциональным возможностям.

Балконы и лоджии
Как прикрепить москитную сетку на дверь: подробная инструкция для каждого вида

Поворотно-откидные окна

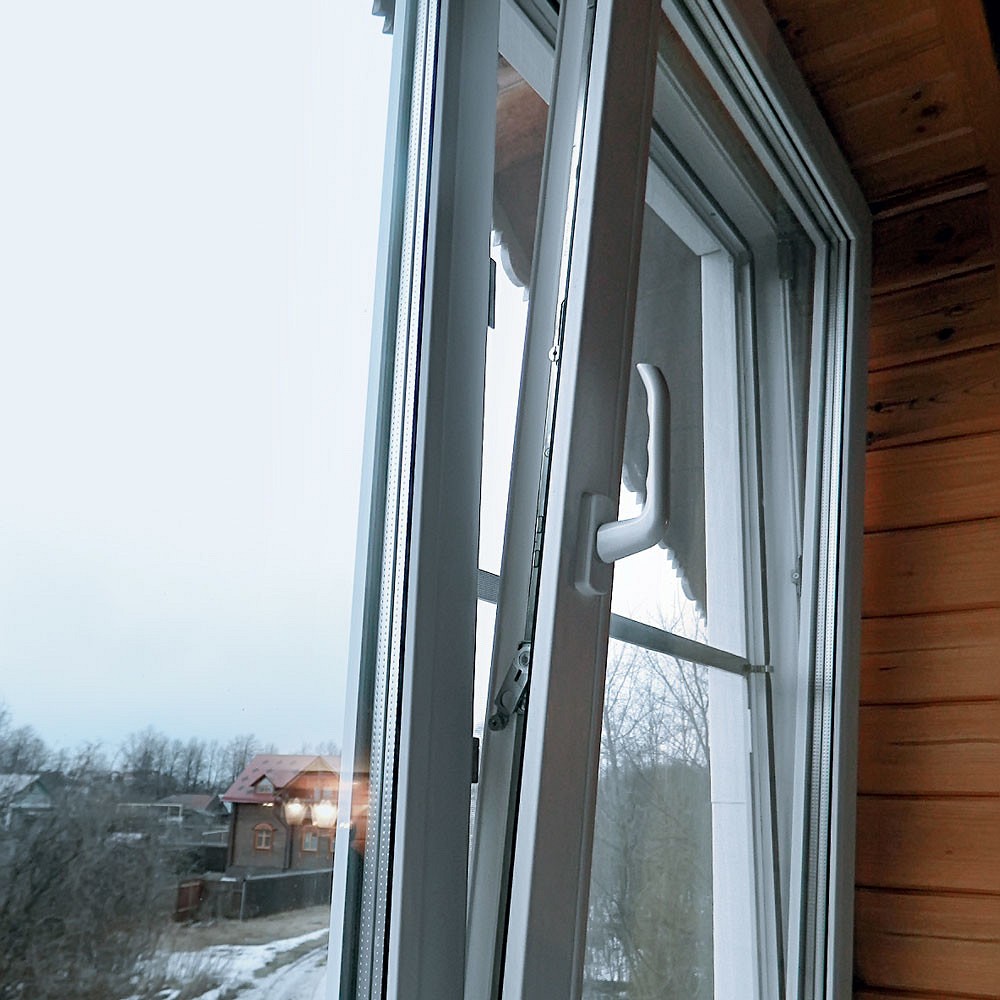

Сегодня наиболее популярны поворотно-откидные окна, створки которых можно не только распахивать, но и наклонять для проветривания под углом 10–20° к вертикали. При этом поток уличного воздуха направлен вверх, под потолок, и сквозняк ощущается гораздо меньше. Поворотно-откидная фурнитура в 1,5–2 раза дороже поворотной (распашной), но экономить вряд ли стоит, ведь помимо комфортного проветривания механизм первого типа обеспечивает более плотный прижим створки к раме (благодаря дополнительным запорным цапфам).

Премиальная комплектация

Максимальный набор фурнитурных опций для ПВХ-окна включает в себя:

Поворотно-откидной механизм с защитой от захлопывания створки.
Невидимые регулируемыерычажные петли.
Многопозиционный щелевой проветриватель.
Регулируемые и противовзломные запорные элементы.
Устройства для снижения трения при работе запоров (особое исполнение цапф и/или ответных планок).

При заказе поинтересуйтесь у консультанта, оснащено ли поворотно-откидное окно защитой от захлопывания сквозняком и так называемым блокиратором ошибочных действий — зацепом, исключающим выпадение створки при неправильных поворотах ручки. Если необходимо изготовить крупногабаритную конструкцию, следует обсудить вопрос грузоподъёмности петель и ножничного механизма откидывания.

Фото: «ТБМ»

Угловые передачи испытывают повышенную нагрузку и нередко контактируют с водой, поэтому желательно, чтобы они были выполнены из нержавеющего сплава

В качестве опции поворотно-откидные окна можно оснастить щелевыми проветривателями (они же — микропроветриватели). Такие устройства позволяют откинуть створку на 3–20 мм и зафиксировать в этом положении, повернув ручку вниз до упора. Они бывают однопозиционными и многопозиционными. Первые недороги и монтируются на любые створки, зато вторые позволяют регулировать приток воздуха, но увеличивают стоимость конструкции на 1,5–2 тыс. руб. и не подходят для штульповых окон.

Фото: Legion-Media

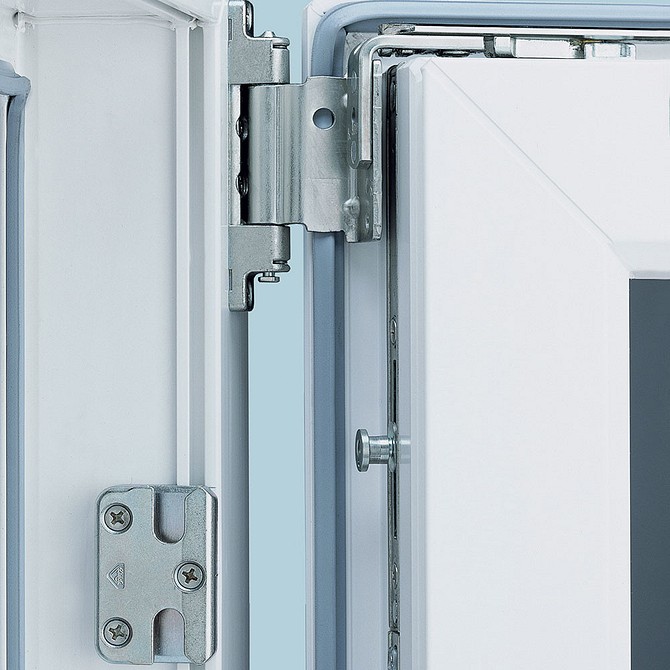

Регулировку и замену петель лучше поручить мастеру из сервисного цента

Для распашных (поворотных) окон также разработаны фиксаторы открытого положения — продвинутые аналоги знакомой всем гребёнки.

Материалом для оконной фурнитуры служат гальванизированная сталь, латунь, алюминиевые сплавы. Металлические части дополнительно защищают от коррозии парафиновой смазкой.

Случаи ржавления фурнитуры, в том числе относящейся к самой низкой ценовой категории, встречаются крайне редко и обычно бывают вызваны неправильным уходом, например регулярным мытьём фальцевых поверхностей окна химически активными средствами. Другая возможная причина — засорение дренажных отверстий оконной коробки, в результате чего между рамой и створкой скапливается влага.

Механизм открывания окон

Порой для отпирания и запирания окон приходится прикладывать немалое усилие, причём со временем работа фурнитуры становится всё более жёсткой, а плотность прижима створки уменьшается. Чтобы этого не происходило, производители внесли ряд усовершенствований в механизм.

3 практических совета

При срабатывании защиты от ошибочных действий ручка открытого окна оказывается заблокированной. Если случилась подобная неприятность, необходимо найти блокиратор (подпружиненную пластину на торце створки выше или ниже ручки) и нажать на него, затем, осторожно манипулируя ручкой и прижимая створку к раме, закрыть окно.
Если при открывании и закрывании створка начала задевать раму, значит, необходимо заново отрегулировать петли. Однако порой створка под тяжестью стеклопакета принимает ромбовидную форму, и регулировка не помогает. Остаётся вклеить стеклопакет герметиком для монтажа автостёкол, для чего придётся снять створку примерно на 8 ч (время отверждения монтажного компаунда).
Чтобы продлить срок службы оконной фурнитуры, следует раз в год (лучше осенью) проводить её профилактическое обслуживание — удалять грязь тряпкой, смоченной в PH-нейтральном моющем средстве, смазывать консистентной смазкой петли и трущиеся части запирающего механизма; имеет смысл приобрести специальный набор химии по уходу за окнами.

Роликовые цапфы при движении прокатываются по ответным планкам, снижают трение и тем самым обеспечивают лёгкость хода ручки, продлевают срок службы механизма. Они есть в таких системах, как Siegenia Titan и Kovinoplastika Internika.

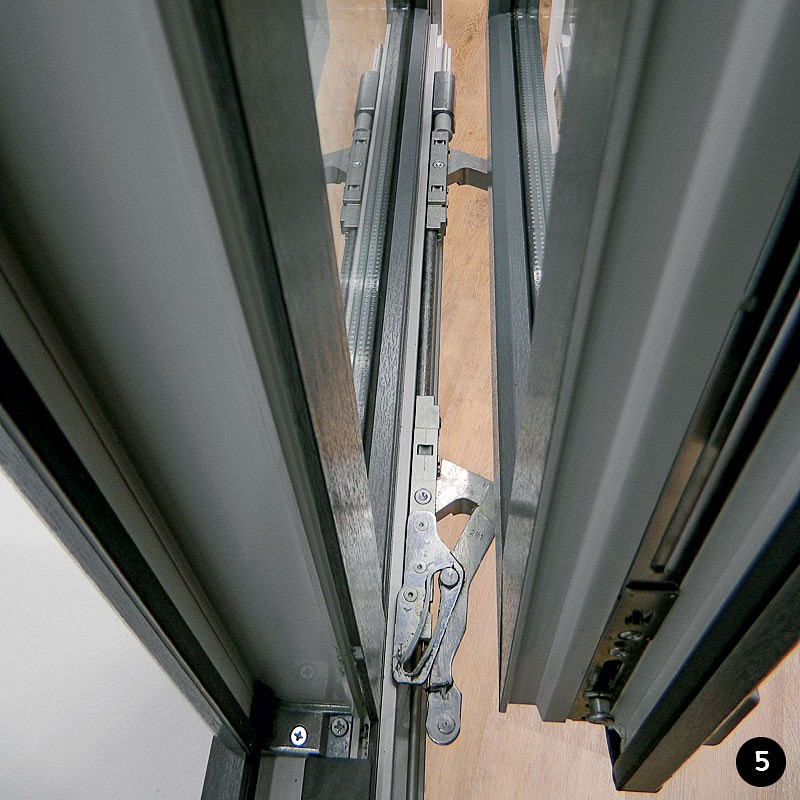

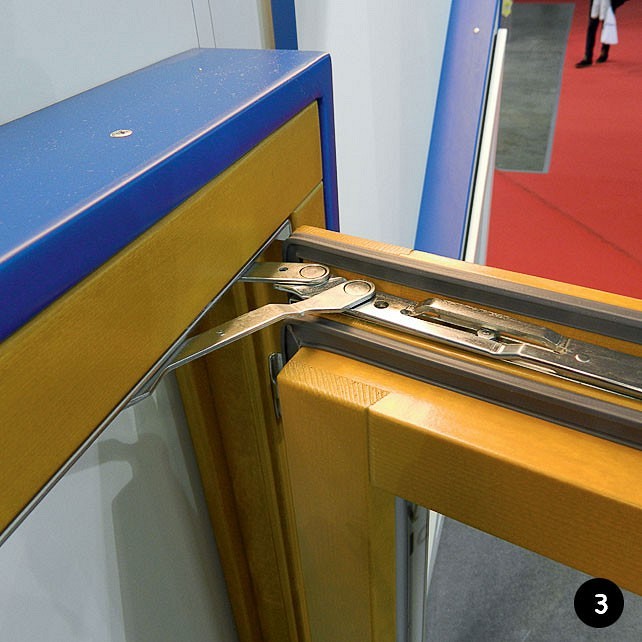

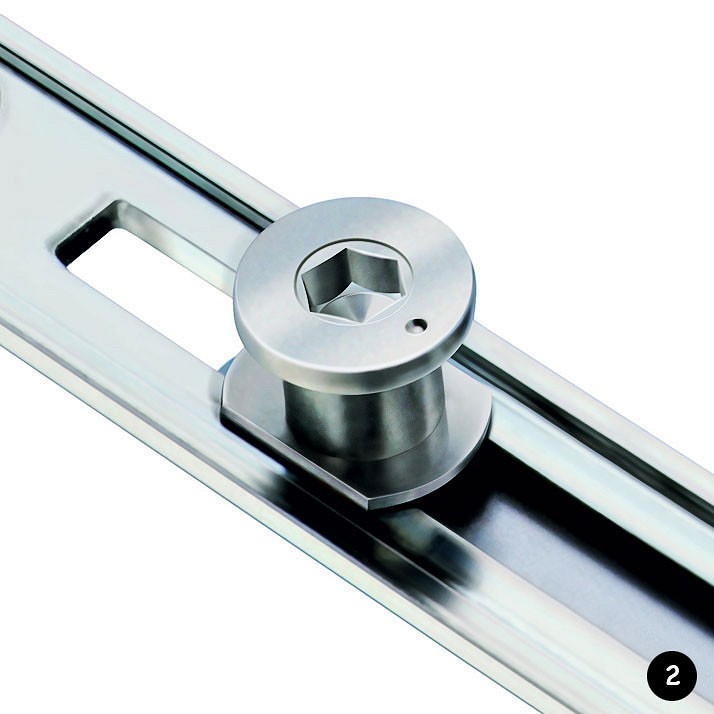

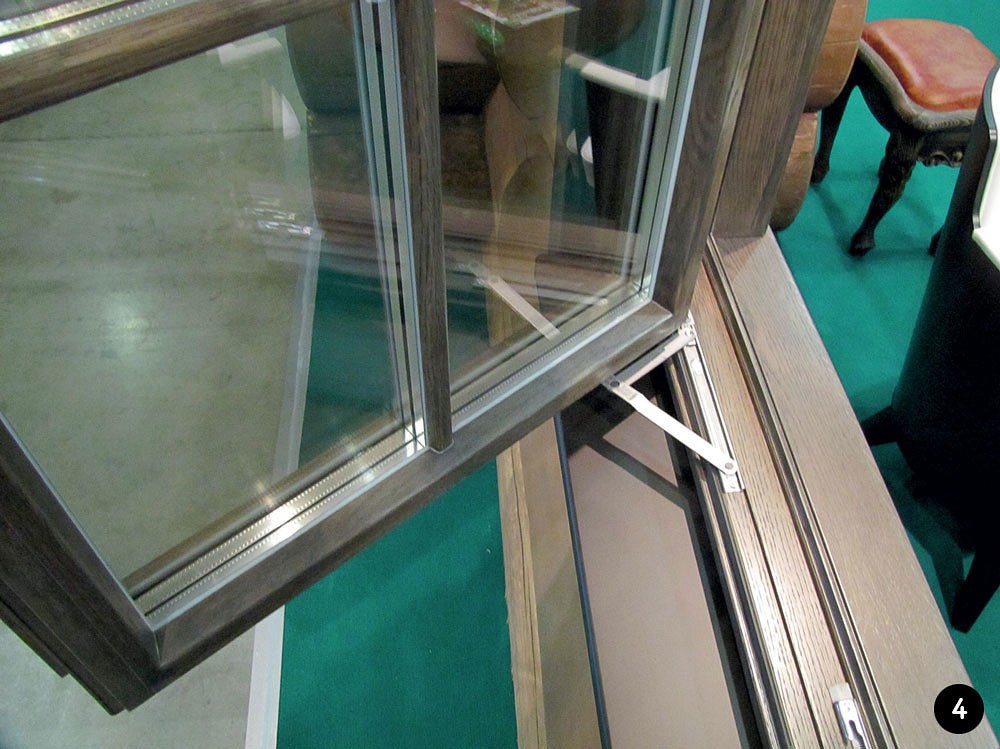

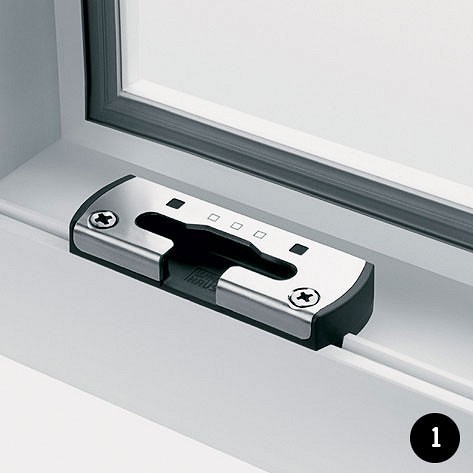

Простейшие противовзломные устройства (1, 2) сравнительно недороги, в то время как скрытые петли (3, 4) повысят стоимость пластикового или деревянного окна как минимум на 30 %. Что касается сдвижных конструкций (5), то они обойдутся в 2,5–3 раза дороже обычных, причём срок их изготовления обычно составляет от 30 рабочих дней

Микролифт обеспечивает небольшой подъём поворотной створки при закрывании, компенсируя её провисание. Наиболее эффективен роликовый микролифт (как, например, в системе Aubi Favorit Si-Line). Но в работе обычного рычажного механизма, объединённого с блокиратором ошибочных действий, иногда возникают сбои.

Ремонт окна без демонтажа

Вышедшие из строя запирающие механизмы и петли, как правило, можно заменить без демонтажа окна. Допустимы также «апгрейд» поворотной конструкции до поворотно-откидной, установка щелевого проветривателя и противовзломных элементов. Все необходимые детали нетрудно приобрести в специализированных фирмах или интернет-магазинах. Однако следует учитывать, что запирающие элементы бывают двух типоразмеров (обусловлены формой сечения створочного профиля), а петли различаются по расположению отверстий под крепёж. Чтобы избежать ошибки при выборе, нужно точно знать марку и название установленной фурнитуры. Порой их непросто определить, так как некоторые старые механизмы имеют специфическую маркировку.

Регулируемые петли и запорные элементы позволяют компенсировать провисание створки, а иногда и деформацию рамы в результате усадки дома. Кроме того, с их помощью можно усиливать прижим створки к раме по мере износа уплотнителей, чтобы притвор оставался герметичным.

Имеет смысл приобрести конструкции с надёжными фиксаторами положения цапф и так называемыми 3D-петлями (системы G.U., Hautau, MACO, Ziegenia). Устаревший вариант — регулируемые ответные планки и петли с подъёмными винтами.

Окна
Как выбрать москитную сетку: обзор видов и полезные советы

Защита от взлома

Сегодня злоумышленники гораздо чаще проникают в дома и квартиры через окна, чем через двери. Увы, «профессионалам» ничего не стоит тихо вскрыть пластиковую конструкцию. Как правило, они не разбивают стекло и не пользуются стеклорезом, а отжимают ломиком створку, реже — прорезают или просверливают отверстие в рамном профиле и поворачивают ручку проволочным крючком. Производителям фурнитуры пришлось придумать защиту от этих способов взлома.

Фото: Deceuninck

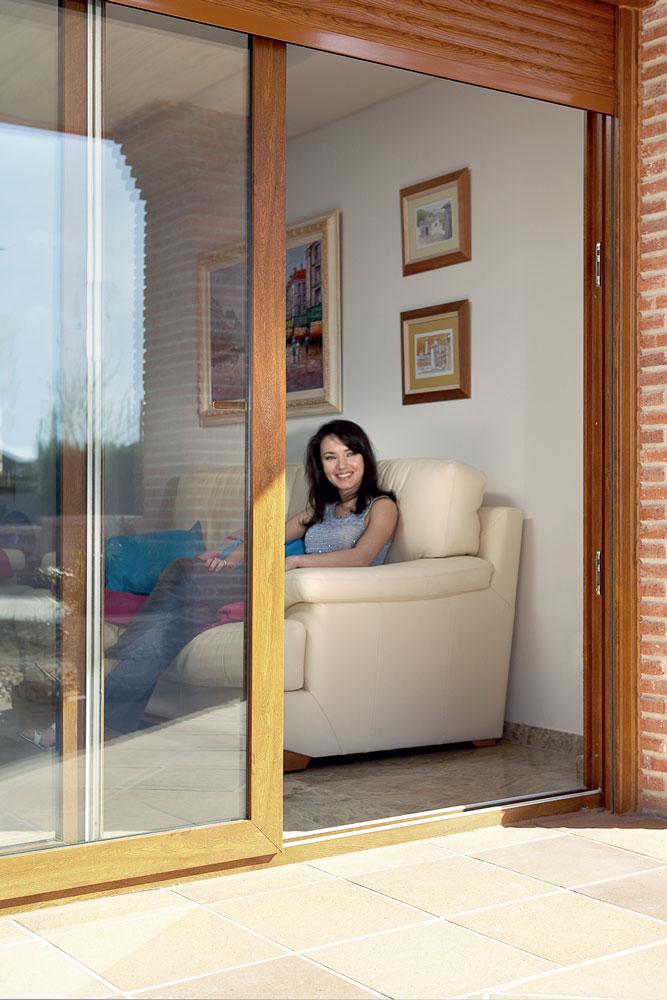

Сдвижные системы используют в основном при изготовлении «французских» окон, остеклённых балконных и террасных дверей. Грузоподъёмность подобных механизмов достигает 400 кг

Грибовидные запорные цапфы и ответные планки особой формы надёжно запирают окно и хорошо противостоят отжиманию створки. Однако, чтобы обеспечить прочность крепления этих элементов, необходимо использовать профили с усиленным армированием.

Пластиковые и деревянные окна оснащают практически одинаковой фурнитурой (немного различаются лишь петли). Особняком стоят приборы для алюминиевых окон: у них иначе устроены привод запорных элементов и специфическое крепление в фурнитурном пазе

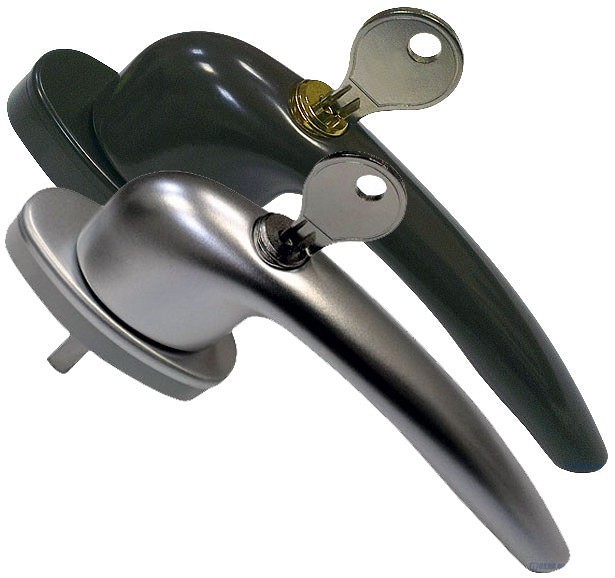

Ручка с цилиндровым замком помешает открыть створку с помощью крючка или проволочной петли. Но в первую очередь эта опция нужна для того, чтобы дети в ваше отсутствие не распахивали окно (некоторые замки допускают открывание в режиме щелевого проветривания). По стоимости противовзломная фурнитура превосходит обычную всего на 30–40 %, и её установка незначительно сказывается на цене окна.

Фото: Владимир Григорьев/Burda Media

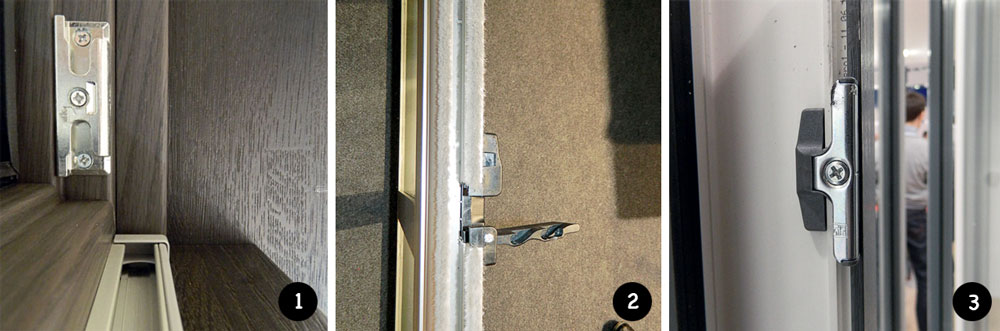

Основные узлы фурнитуры, например ответные запорные планки (1, 3), выполняют из гальвани-зированной стали и стойких к коррозии сплавов, вспомогательные детали, скажем гребёночные фиксаторы открытого положения (2), — из твёрдого ПВХ либо полиамида

Радикально увеличить стойкость конструкции к вскрытию позволят лишь антивандальный стеклопакет с триплексом, вклеенный в створку, увеличение количества точек запирания, защита фурнитуры от высверливания и усиление угловых соединений рамы. Подобный «противовзломный пакет» повысит стоимость окон в 2,5–3 раза, то есть обойдётся дороже ставень и решёток.

Открывание наружу. Сегодня многие отечественные производители могут предложить верхнеподвесные и поворотные окна, открывающиеся в сторону улицы (с фурнитурой линеек Hautau Primat-A, MACO Espags, Roto Outward Оpening и др.). Такие конструкции отлично уживаются с цветочными горшками на подоконнике, не рвут шторы и не ломают жалюзи. Однако у них есть и серьёзные минусы. Так, приходится использовать скрытые петли и специальные дорогие профили (Т-створку).

Окна с нестандартным открыванием

Окна с нестандартным открыванием вызывают живой интерес у посетителей строительных выставок и салонов производителей. Подобные конструкции востребованы в основном в коттеджном строительстве. Перечислим и охарактеризуем основные системы, а в одном из следующих номеров расскажем о них подробно.

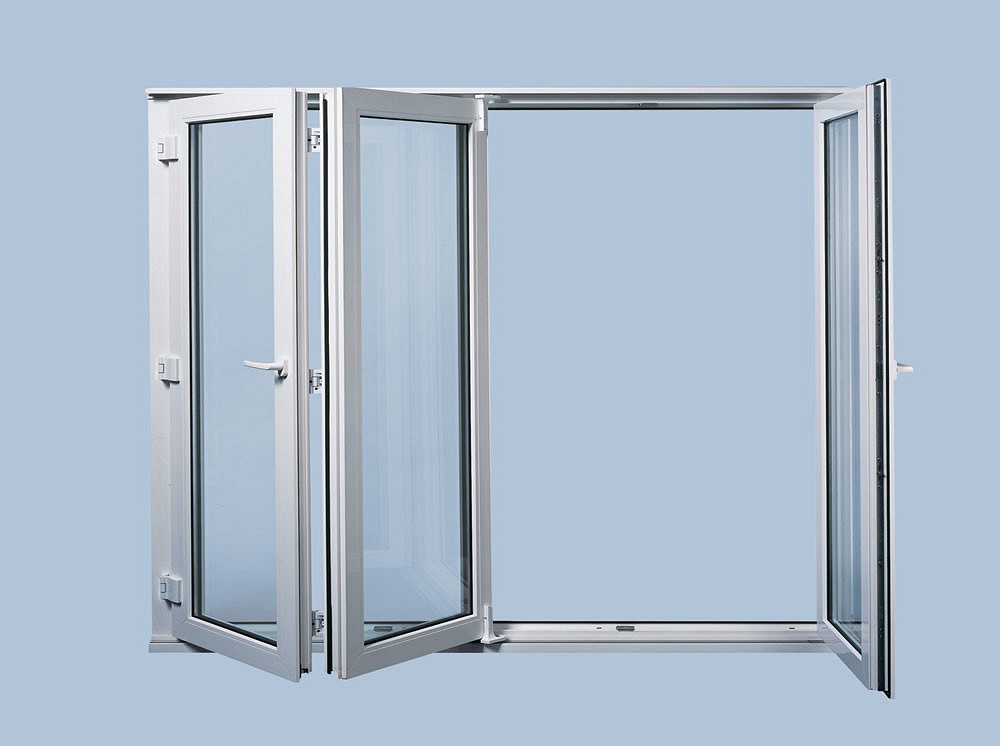

Складные системы («гармошки»), например оснащённые механизмами линейки Siegenia FS-Portal, дают возможность закрыть широкий проём, а в открытом положении почти не занимают места. Стоимость подобных окон стартует от 20 тыс. руб за 1 м². Важно заметить, что они рассчитаны на эксплуатацию в умеренном и тёплом климате.

Фото: «Калева»

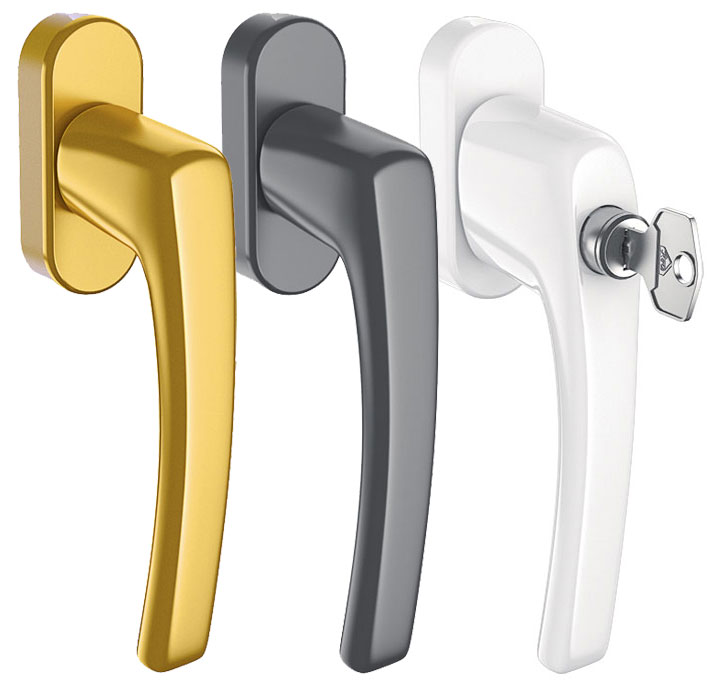

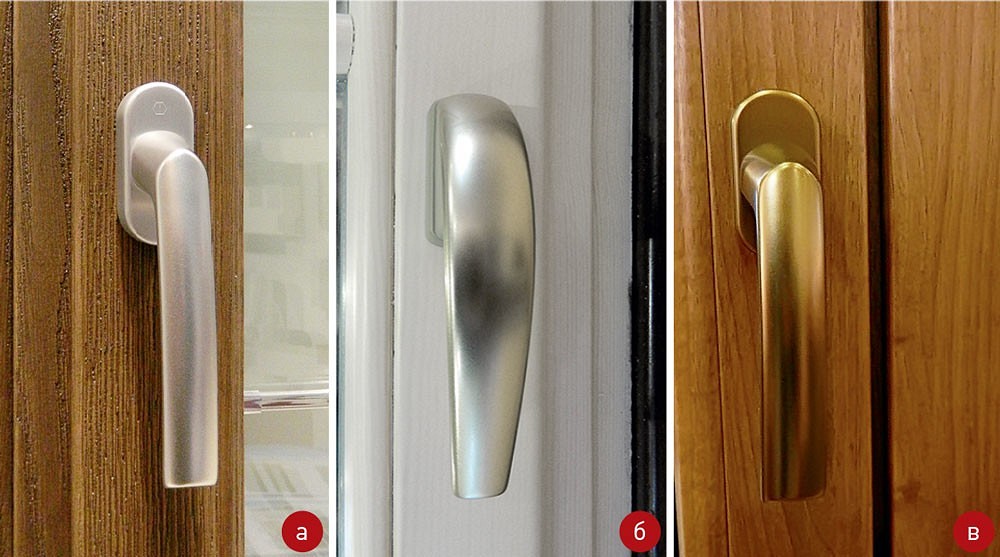

Помимо традиционных белых ручек производители предлагают изделия с износостойкими полимерными покрытиями «золото», «хром», «медь» и др.

Параллельно-сдвижные окна оснащают механизмами Siegenia PSK-Portal, MACO PAS и др. Для открывания створку нужно сначала выдвинуть из плоскости рамы (как правило, на себя), а затем откатить вбок параллельно глухой части окна. Системы рассчитаны как минимум на 200 тыс. циклов открывания/закрывания и позволяют откидывать створку в режиме проветривания. Цена оконных конструкций этого типа — от 28 тыс. руб. за 1 м².

Открывающиеся наружу и сдвижные окна приходится мыть с уличной стороны. Впрочем, в некоторых системах используют особые ротационные кронштейны (например, Fapim Vista), позволяющие развернуть створку на 180°.
