Мансардные окна: типы, особенности конструкций, порядок монтажа

В северных странах крыши одноквартирных домов принято делать с уклоном не менее 30- такая кровля лучше выдерживает снеговые нагрузки. Врезультате под крышей образуется просторное и достаточно высокое помещение, но, к сожалению, холодное и темное. Долгое время наши частные застройщики вообще с трудом находили ему применение. Влучшем случае там устраивали летние комнаты (правда, в солнечные дни в них бывало жарковато!), в худшем- использовали как склад ненужных вещей. Приспособить мансарду для круглогодичного проживания не представлялось возможным- не было доступной и эффективной технологии утепления кровли (вместе с которой несколько позднее пришли к нам понятия "кровельный пирог", "вентилируемая кровля" идр.). Когда же такая технология и соответствующие материалы наконец появились, будущие хозяева домов быстро подсчитали, что жилая мансарда обойдется на 30-40% дешевле, чем полная застройка верхнего этажа (термин "полная застройка" здесь означает, что стены возводят на высоту потолка). Иочень скоро символом этого нового подхода стали мансардные окна.

Фото 1 Velux

Фото 2 Fakro

Фото 3 Fakro

Фото 4 Roto

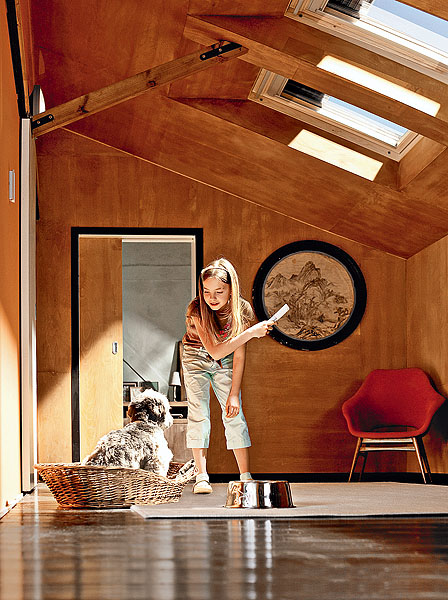

1. Мансардные окна, оснащенные электроприводом, могут быть подключены к системе "умный дом". При этом с пульта ДУ управляют не только створками, но и шторами, жалюзи, заслонками вентклапанов

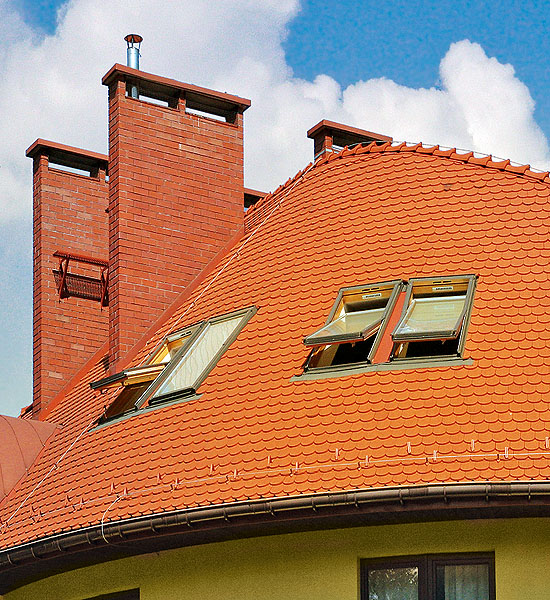

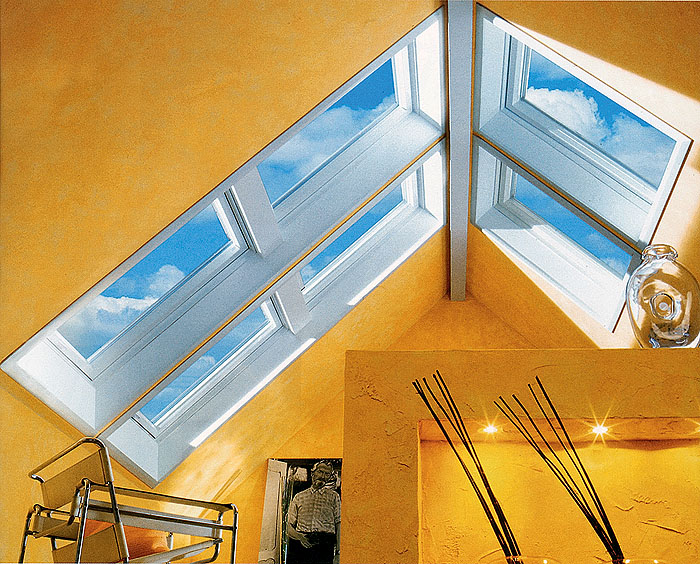

2. Окна монтируют в крышах самой причудливой формы, нужно лишь учесть нюансы их установки при проектировании стропильной конструкции

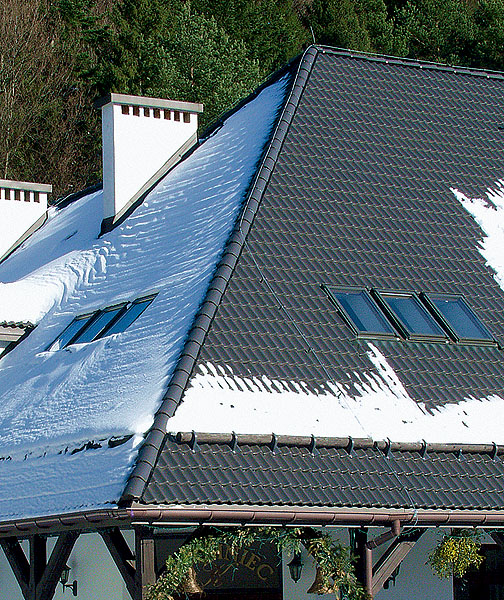

3. Зимой снег, как правило, соскальзывает со светопрозрачной части окна (особенно если крыша имеет большой уклон). Снегозадерживающие конструкции ставят на расстоянии не менее 1м от окон
4. Высоко расположенные окна лучше освещают помещение, но, чтобы управлять их створками, нужны особые приспособления

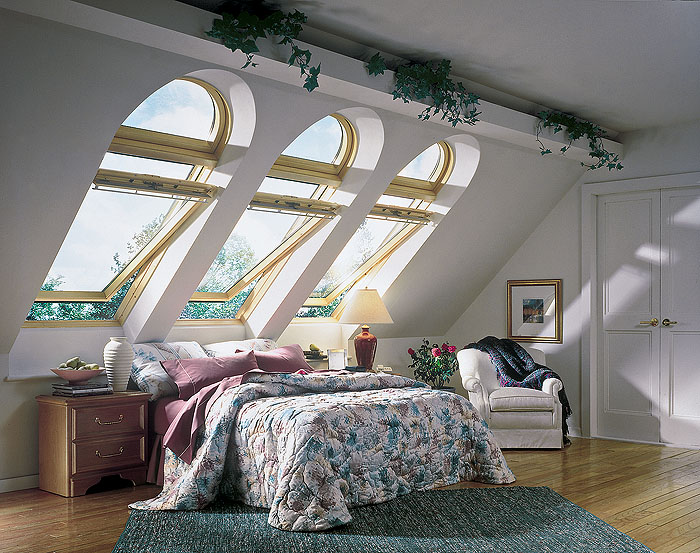

Мансардные окна покорили нас не только своими превосходными техническими характеристиками, но и способностью изменять облик здания (они делают его более современным), придавать своеобразие интерьеру (благодаря им в доме возникает атмосфера особого уюта). Популярность мансардных окон в нашей стране неуклонно растет. Сегодня ими оборудуют едва ли не каждый второй строящийся дом. Конечно, мансарду можно осветить и традиционными способами: при помощи фронтонных окон либо соорудив одну или несколько люкарн. Однако окна в фронтонах далеко не всегда дают достаточно света. Ктому же выигрышно смотреться здесь будут только фигурные конструкции, которые намного дороже классических прямоугольных; помимо прочего, их не всегда удается сделать открывающимися. Ну а затраты на устройство люкарны порой в 2-3 раза превышают стоимость окна для крыши.

Фото 5 Velux

Фото 6 Fakro

Фото 7 Fakro

Фото 8 Roto

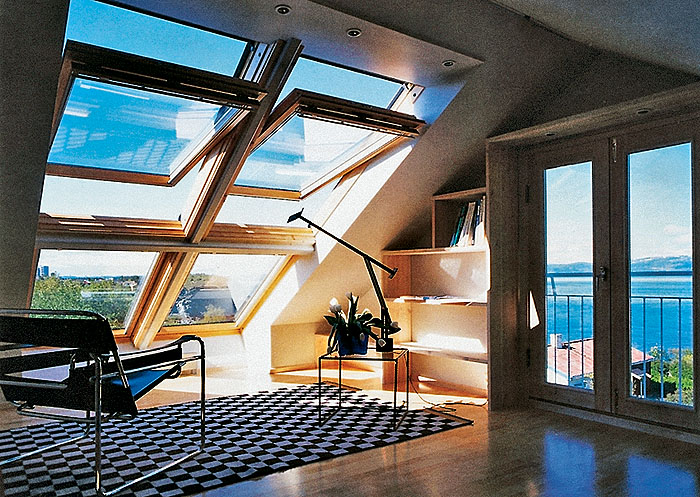

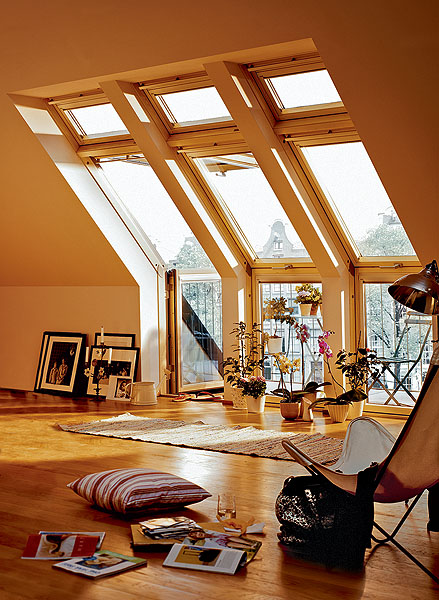

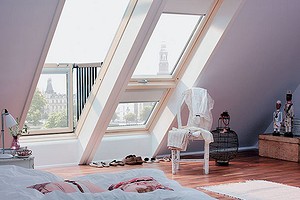

5. Velux предлагает оригинальное решение- комплекс вертикальных и горизонтальных окон с выходом на балкон. Створки вертикальных окон открываются вбок, а створки наклонных- вверх, образуя при этом крышу балкона
6. Карнизные окна бывают как глухими, так и открывающимися
7. Модель FW (Fakro)- распашное окно для жилых помещений, оснащенное газовым лифтом
8. Модель 735 K WD (Roto)- окно со смещенной осью поворота и запиранием в трех точках

Итак, мансардное окно- оптимальный вариант с многих точек зрения. Ихотя на отечественном рынке представлена продукция лишь трех компаний- Velux (Дания), Fakro (Польша), Roto (Германия),- предлагаемый ими ассортимент настолько богат, что позволяет подобрать подходящее окно практически для любого дома. Сразу отметим, что окна для крыши используют не только в мансарде. Не менее актуальны они как второй свет в одноэтажном доме, особенно если в нем есть жилые антресоли. Существуют конструкции и для неотапливаемых чердаков, служащие как для освещения, так и для выхода на крышу (нередко их располагают рядом с дымоходом). Окна для крыши украсят и полумансарду, где они могут быть установлены в сочетании с так называемыми карнизными окнами, выпускаемыми теми же производителями.

Мансардные окна имеют только стандартные габариты. УVelux и Fakro размерные ряды самых популярных моделей практически совпадают, линейка Roto несколько отличается. Всилу условий эксплуатации (во время града стеклопакет испытывает настоящую бомбардировку) и особенностей монтажа (установка между стропилами) мансардные окна не могут быть очень большими: у всех производителей максимальная полезная площадь остекления ограничена 1-1,2м²; одно из редких исключений- окно GPL (Velux) с площадью светопрозрачной части почти 1,5м². Модели специального назначения (например, окна- эвакуационные люки) делают лишь одного-двух размеров.

Что касается способов открывания, здесь мансардные окна значительно превосходят своих вертикальных "собратьев". Они бывают:
среднеповоротные (створка вращается на фрикционных петлях вокруг горизонтальной оси, проходящей по средней поперечной оси окна);
сосмещенной осью поворота (фрикционные петли расположены на уровне 2/3 высоты окна);
скомбинированным открыванием (створка поворачивается вокруг центральной и верхней осей);
распашные (створка открывается наружу, поворачиваясь на обычных петлях относительно верхней, боковой или нижней оси).

При этом у каждого из способов есть свои достоинства и недостатки, и выбор окна того или иного типа во многом определяется его назначением. Наиболее популярны среднеповоротные окна- это модели GGL, GGU и GZL (Velux), FTP, FTS, FTL и PTP (Fakro), 4-я серия (Roto). Створку такого окна можно развернуть внешней поверхностью к себе (угол поворота в зависимости от модели составляет 135-180), благодаря чему уличную пыль легко смыть прямо из комнаты. Фурнитура позволяет фиксировать створку практически в любом положении. Единственный недостаток данного способа открывания- в открытом положении створка частично входит в помещение, ограничивая доступ к низко расположенному окну (выглянуть на улицу удастся, только изрядно согнувшись). Намного комфортнее окна со смещенной осью поворота (их выпускает только Roto- 7-я серия) и с комбинированным открыванием- модели GPL, GPU (Velux), FEP, FPP, PPP (Fakro), 8-я серия (Roto). Правда, первые дороже среднеповоротных примерно в 1,5, а вторые- более чем в 2 раза.

Фото 9 Fakro

Фото 10 Velux

Фото 11 Velux

Фото 12 Roto

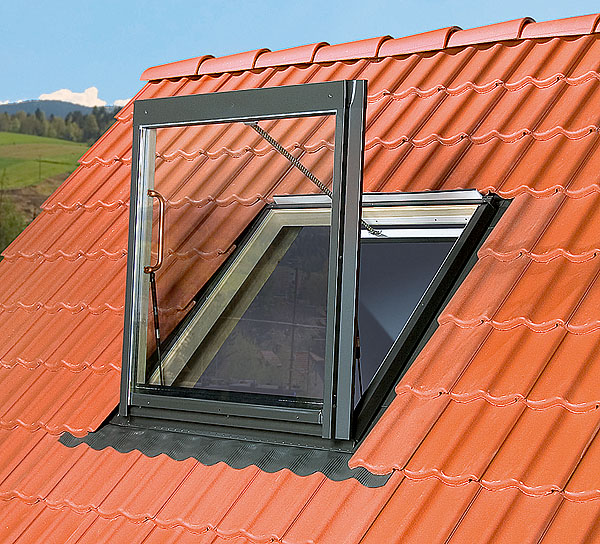

9. Модель SP (Fakro)- аварийное дымоудаляющее окно

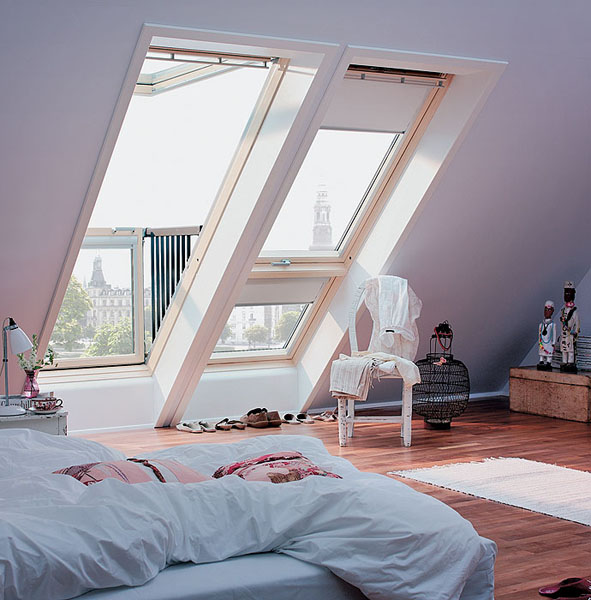

10. Вассортименте Velux есть окно-балкон, нижняя створка которого снабжена складными перилами
11. Клееный брус, из которого изготовляют коробку и створку окна, пропитывают антисептиком под высоким давлением, а затем покрывают тремя слоями полимерного лака. Обработанное таким способом дерево практически не поражает грибок

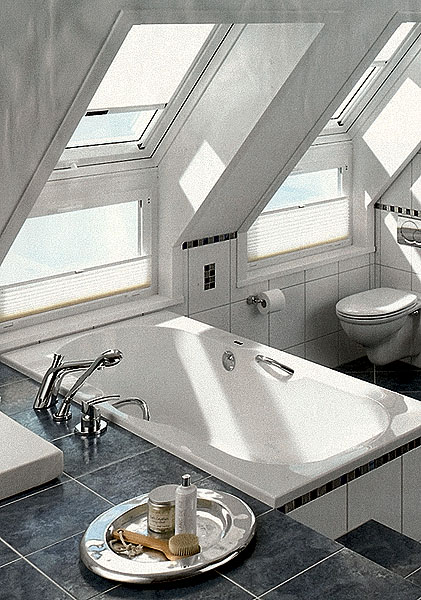

12. Окна из пластика прекрасно подойдут для влажных помещений

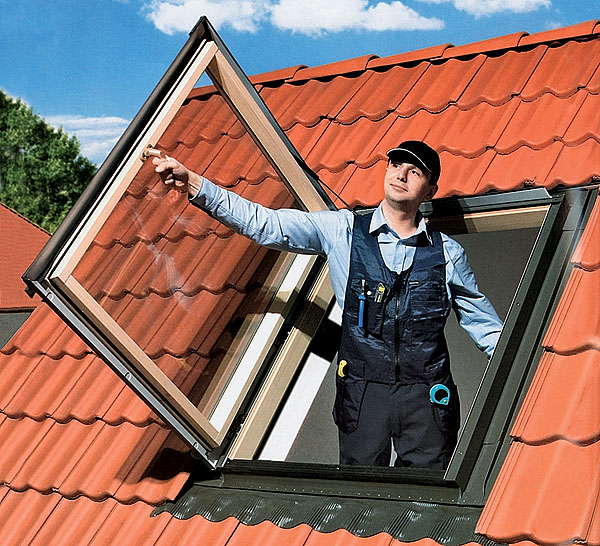

Распашные окна играют роль технического или эвакуационного люка. Иногда их снабжают датчиком задымления и механизмом автоматического открывания- так называемые дымоудаляющие окна, например модели FSP (Fakro) и GVT (Velux) с нижней осью поворота. Чаще всего такие окна устанавливают в нежилых помещениях и даже не всегда снабжают стеклопакетом; скажем, Fakro в своих моделях WSS, WSZ и WSH применяет однослойное оргстекло (поликарбонат) толщиной 6мм. Но есть распашные модели и для отапливаемых комнат, такие, как GTL и GXL (Velux), FW (Fakro), WDA (Roto)- со створкой, навешенной на боковых петлях (можно выбрать правое или левое открывание), оснащенной энергосберегающим стеклопакетом и газовым лифтом, облегчающим распахивание. Эти модели совмещают функции обычного окна и люка (створка открывается на угол не менее 90). Однако, чтобы вымыть створку снаружи, потребуются специальные приспособления либо придется вылезать на крышу. Стоит такое окно примерно столько же, сколько конструкция с комбинированным открыванием, или чуть дороже.

Фото 13 Fakro

Фото 14 Roto

Фото 15 Fakro

Фото 16 Фото В. Ковалева

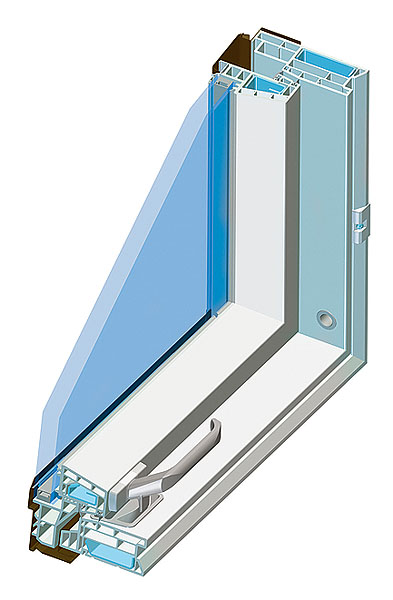

13. Профиль для мансардных окон имеет особые форму и расположение внутренних камер
14. Стекло с пиролитическим покрытием (самоочищающееся)

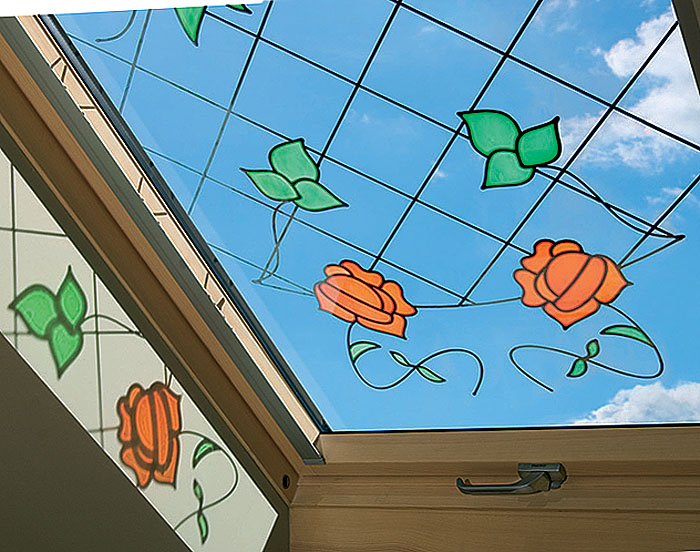

15. Новинка Fakro- cтеклопакет с витражным стеклом

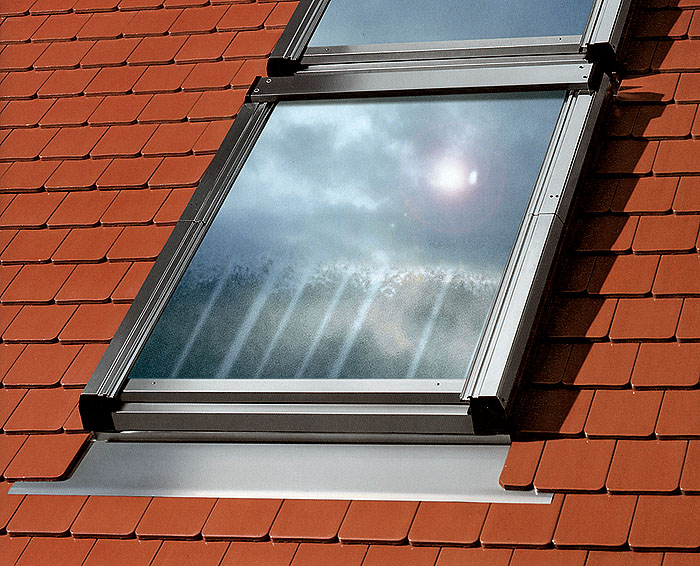

16. Энергосберегающий стеклопакет

Принцип "распахивания" используют и в карнизных окнах- VFA/VFB (Velux), BDL, BVL (Fakro). Они предназначены для установки в пристенок (вертикальную часть стены, примыкающую к крыше), но, в отличие от окон, монтируемых на скате, открываются внутрь помещения.

Традиционным материалом для коробки и створки мансардного окна является дерево- клееный брус из северной сосны. Именно из дерева делает окна старейший производитель Velux. Внастоящее время эта фирма выпускает также окна из особого (склеенного наподобие фанеры) бруса с твердым полиуретановым покрытием белого цвета толщиной 5мм. Их устанавливают во влажных помещениях либо в том случае, если по замыслу дизайнера окна должны быть белыми. Представленная на нашем рынке продукция Roto- это окна из специально разработанного ПВХ-профиля компаний Aluplast и Rehau (обе- Германия). Для створки используют трехкамерный профиль, для коробки- четырехкамерный. При этом ширина последнего достигает 130мм (сравните: у обычного профиля для вертикальных окон она равна 60-80мм). Широкая коробка нужна, чтобы обеспечить требуемую для утепления стыка глубину "посадки" окна в крышу (кстати, у деревянных окон Velux коробка еще шире- 168мм). Свнутренней стороны профиль может быть ламинирован, но только одним типом пленки- под сосну. Fakro изготовляет окна всех трех перечисленных типов, однако ПВХ-профиль не ламинирует, зато под заказ тонирует деревянные окна практически в любой цвет.

Фото 17 Velux

Фото 18 Velux

Фото 19 Velux

Фото 20

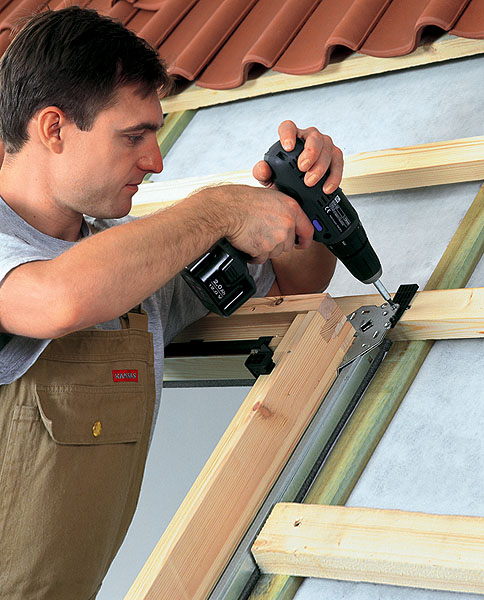

17. Оконную коробку крепят к стропилам или брускам обрешетки при помощи специальных пластин

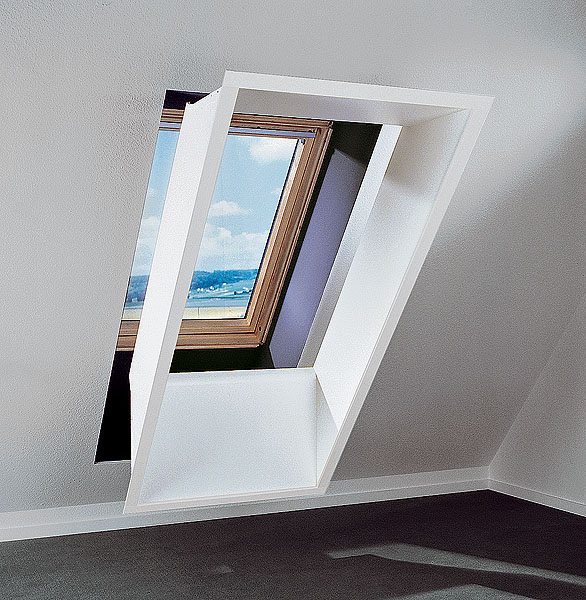

18-19. Для качественного монтажа потребуются также подкровельная гидроизоляция и система откосов
20. Разрез крыши с установленным окном:
а- оклад;
б- утеплитель (минеральная вата);
в- откос;
г- гидроизоляция;
д- пароизоляция

Снаружи коробку и обвязку створки всегда защищают алюминиевыми накладками, покрытыми очень стойкой полимерной краской. Это необходимо: ни дерево, ни пластик не способны долго выдерживать воздействие прямых солнечных лучей и атмосферных осадков. Для кровли из меди и цинк-титана накладки делают из тех же материалов (во избежание электрохимической коррозии).

Чаще всего в мансардные окна вставляют однокамерные стеклопакеты (СП), но зато максимально эффективные- заполненные инертным газом, с энергосберегающим (низкоэмиссионным) стеклом и теплой (стальной либо полимерной) дистанционной рамкой. Такой подход позволяет довести сопротивление теплопередаче окна (R₀) до 0,73-0,78м²С/Вт, не увеличивая массу створки (для сравнения: R₀ вертикального пластикового окна с заполненным воздухом двухкамерным СП из обычного стекла не превышает 0,7м²С/Вт). Кстати, низкоэмиссионный слой не только помогает сохранить тепло в помещении, но и заметно уменьшает нагрев комнаты в солнечные летние дни, отражая часть инфракрасного излучения.

Фото 21 Fakro

Фото 22 Fakro

Фото 23 Fakro

Фото 24 Fakro

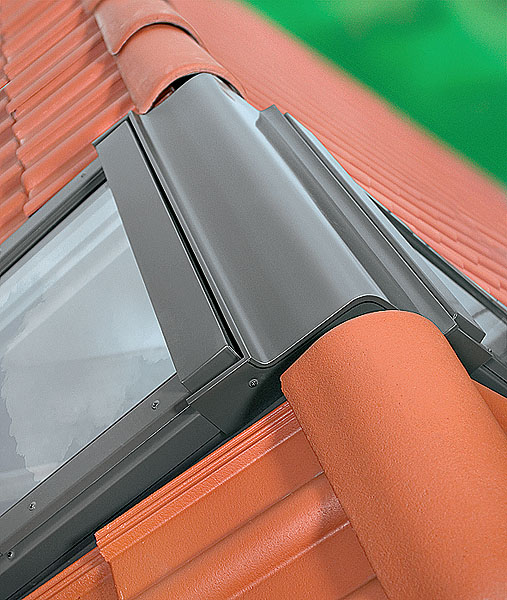

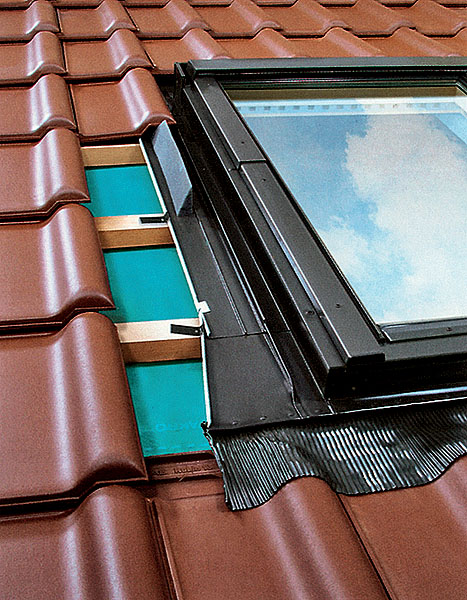

21. Оклад для профилированной кровли (натуральная и металло-черепица, ондулин идр.) имеет пластичный свинцовый "фартук"

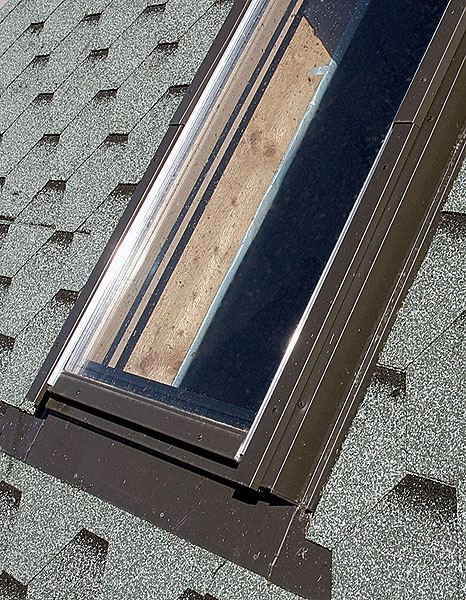

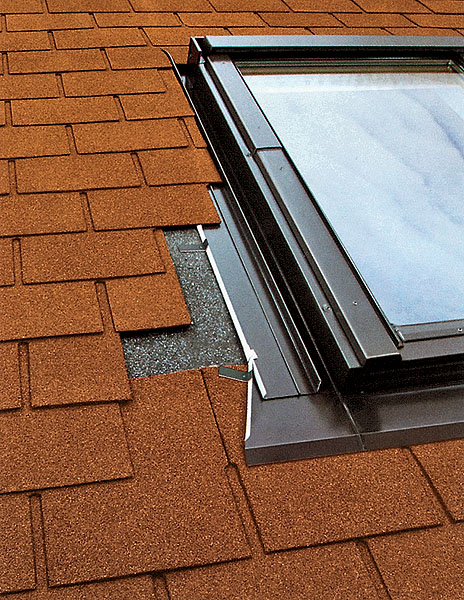

22. Уоклада для гладкой кровли- жесткий алюминиевый "фартук"

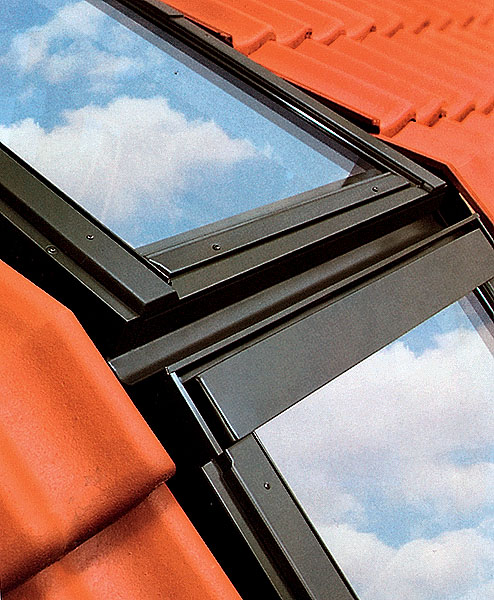

23-24. Специальные оклады для установки групп из двух и более окон в ломаную крышу, а также в зону конька стоят намного дороже обычных- от 8тыс.руб.

При остеклении мансарды широко используют безопасное закаленное и многослойное стекло. Так, сегодня Fakro устанавливает в серийные модели только СП с внешним закаленным стеклом, которое обеспечивает дополнительную защиту от града, повышенных снеговых нагрузок ит.д. Компании Velux и Roto сохранили обычное внешнее стекло в изделиях "экономсерий". Вбазовую комплектацию некоторых моделей, например GGL3073 и GGU0073 (Velux), FTL-V (Fakro), входит СП с многослойным (триплекс) внутренним стеклом. Это и понятно: если в окне, буквально нависающем над головой, разобьется обычное стекло, вероятность пострадать от осколков будет намного выше, чем в случае с окном вертикальным. Вчастности, специалисты настоятельно рекомендуют для окон в детской применять СП с внутренним стеклом- триплексом (что увеличит стоимость окна всего на 1,5-2тыс.руб.).

За последние 2 года ассортимент СП, монтируемых в мансардные окна, заметно расширился. Так, с 2007г. все изготовители начали устанавливать наряду с однокамерными двухкамерные СП. Их тоже заполняют аргоном и используют низкоэмиссионное стекло, повышая тем самым R₀ окна до 0,88-0,91м²С/Вт (что отвечает европейским требованиям к окнам "пассивного дома", то есть энергосберегающего здания). Увы, окна с двухкамерными СП дороги: у Roto они стоят от 23500руб., у Velux- от37900руб.

Фото 25 Velux

Фото 26 Fakro

Фото 27 Fakro

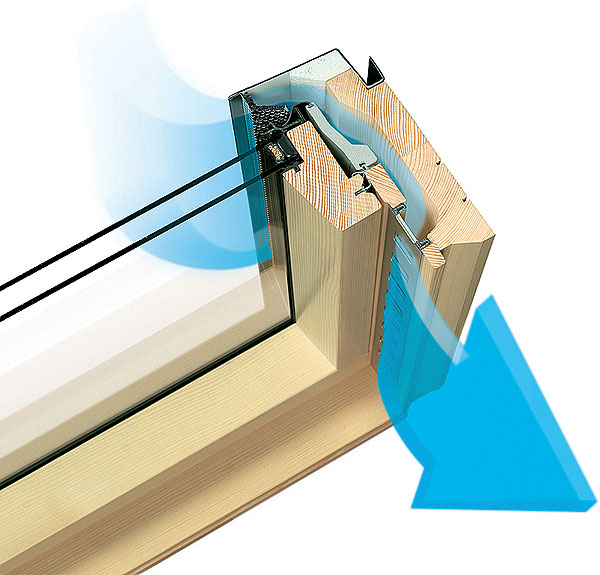

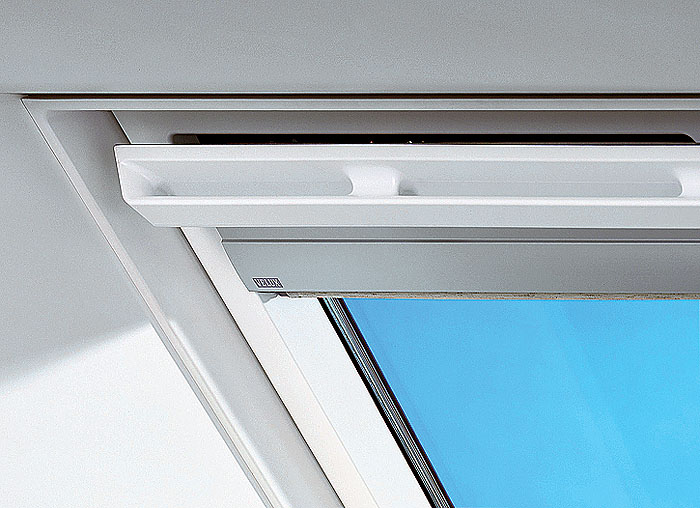

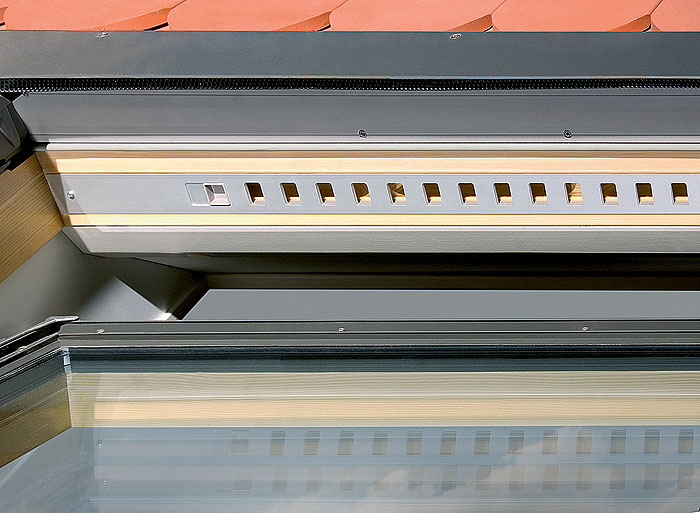

25-27. Вентиляционные клапаны устроены так, чтобы уличный воздух поступал в комнату очищенным от пыли и прогретым

По заказу производители ставят специальные звукоизолирующие СП, сделанные из особого триплекса с прослойкой эпоксидной смолы толщиной 0,5мм (Fakro) либо из двух триплексов (Roto). Индекс изоляции воздушного шума этих окон- около 40дБ (у обычного однокамерного СП он составляет 32-33дБ). Подобный СП прибавит к стоимости окна 1,5-3,5тыс.руб. Несколько дороже антивандальные СП, изготовляемые с применением высокопрочной пленки,- 3-5тыс.руб. Зато такое стекло выдерживает падение стального шара массой 4кг с высоты 9м, то есть камнем его ни за что не пробить, да и молотком или иным инструментом разбить довольно сложно. Но и на этом ассортимент стеклопакетов не исчерпан: при желании можно заказать окно с рельефным (Velux), тонированным, светоотражающим зеркальным (Fakro), так называемым самоочищающимся (Velux, Roto) и даже витражным (Fakro) стеклом.

Вентиляция. Помещения в мансарде, как правило, меньше по объему, чем другие комнаты. Кроме того, само их расположение подразумевает большие перепады температуры и более высокий уровень влажности, чем на нижних этажах. Регулировать "климат" мансарды, сделать его комфортным помогают встроенные в окна щелевые вентиляционные клапаны. Они есть у всех окон Fakro и Velux. УFakro вентклапан представляет собой канал в верхнем брусе коробки, снабженный мембраной или заслонкой. Причем первая открывается и закрывается, реагируя на перепад давления воздуха в комнате и на улице, а вторая имеет ручное управление, позволяющее регулировать объем поступающего воздуха в диапазоне 16-38м²/ч. Клапаны Velux, размещенные в верхней части створки, имеют только ручную регулировку или дистанционное управление (как в модели "умного окна" Integra), но зато снабжены съемным моющимся фильтром. Уокон Roto вентиляционных клапанов нет- предусмотрено лишь щелевое проветривание.

Фурнитура. Каждый производитель мансардных окон пользуется оригинальными запирающими устройствами. Большинство изделий Fakro и Roto снабжены поворотной ручкой, расположенной внизу по центру створки, а окна Velux- верхней «нажимной» ручкой.

Фото 28 Velux

Фото 29 Velux

Фото 30 Roto

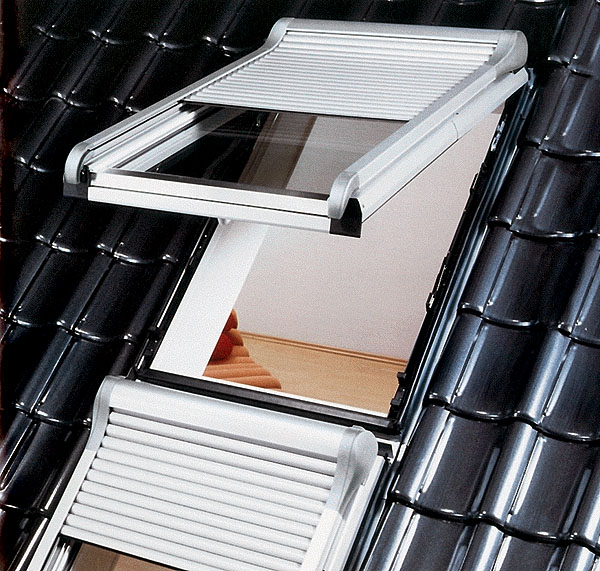

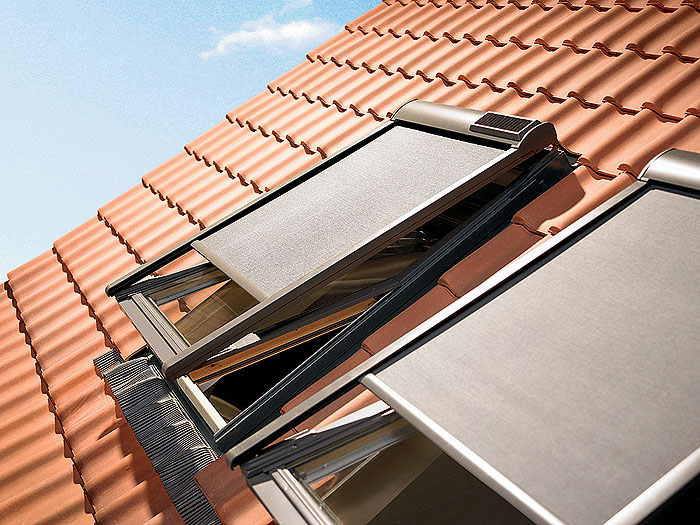

28-29. Более дорогие модели солнцезащитных маркизет снабжены электроприводом, их полотно скользит по направляющим. Убюджетных моделей низ полотна вытягивают из короба рукой и крепят на внешнюю сторону створки

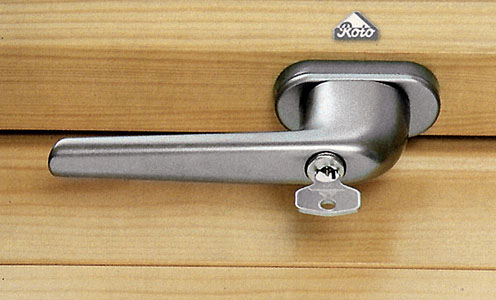

30. Если в доме есть маленькие дети, целесообразно установить особую ручку, оснащенную замком для ключа (запирающие устройства разных типов есть в ассортименте всех производителей), чтобы ребенок не мог открыть окно в отсутствие взрослых

Фото 31 Roto

Фото 32 Fakro

Фото 33 Roto

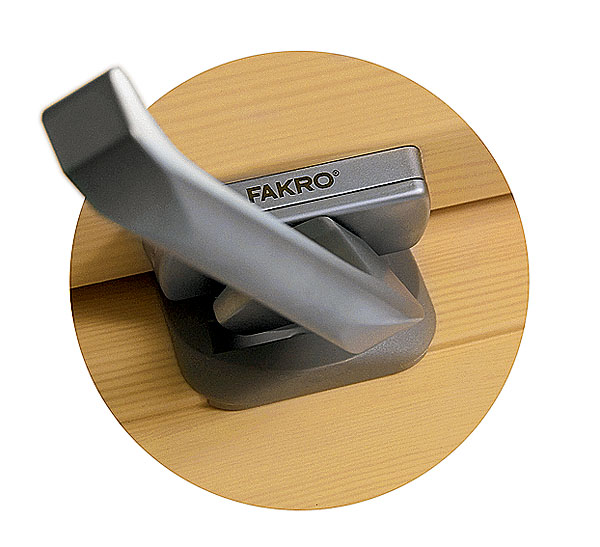

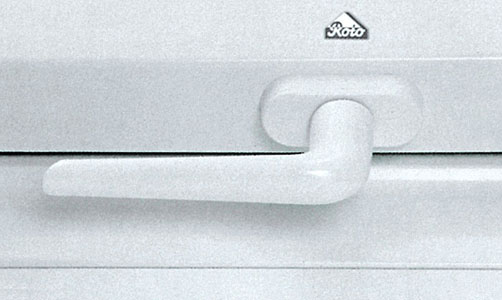

31-32. Обычные ручки (одна точка запирания)

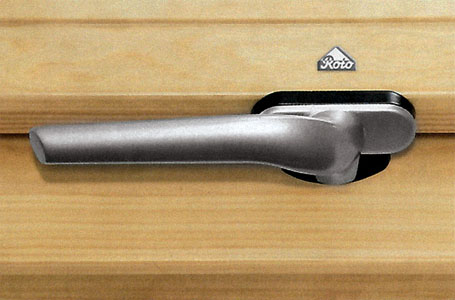

33. Ручка окна с двумя и более точками запирания

Местонахождение ручки обычно учитывают при определении высоты установки окна. Окна Velux, имеющие верхнюю ручку, рекомендуют монтировать таким образом, чтобы она была расположена в 2-2,2м от пола (человек среднего роста может без труда достать ее рукой), а окна Fakro с нижней ручкой- так, чтобы средняя ось окна находилась на высоте примерно 1,8м (иначе, чтобы повернуть ручку, придется нагибаться).

Однако это только рекомендации производителей, а отнюдь не жесткие правила. Ведь необходимо учесть и другие нюансы. Так, чем выше находится окно, тем лучше освещена комната (следует отметить, что для управления створкой высоко расположенного окна существуют специальные стержни и тросы; если же позволяют средства, можно оснастить окно электроприводом с ДУ). Зато низко расположенные окна дают возможность любоваться пейзажем, к тому же их легче мыть. Многое зависит и от уклона кровли, наличия или отсутствия пристенка и высоты последнего, наконец, просто от предпочтений хозяина и членов его семьи.

Если при определении высоты установки окна у вас возникли сомнения, стоит подробно обсудить этот вопрос с архитектором. Иногда принять правильное решение помогает модель части стены, созданная при помощи наклонно натянутых шнуров (на них отмечают положение ручки, а также верхнюю и нижнюю границы светового проема) или большого листа картона с прорезанным в нем «окном».

Оклад. Для всех мансардных окон необходимо приобрести оклад- сборный короб из окрашенных алюминиевых профилей. (Для медной и цинк-титановой кровли выпускают оклады из тех же материалов- они примерно вдвое дороже алюминиевых.) Оклады устанавливают поверх окна, чтобы обеспечить герметизацию стыка коробки и кровли. Подробно об этих конструкциях мы уже писали ("ИВД", 2007, №6), поэтому остановимся лишь на ценовом аспекте. Стоимость обычного оклада, предназначенного для монтажа окна в крышу с углом наклона не менее 15, составляет 15-30% от цены окна. При этом оклады для волнистой кровли примерно в 2 раза дороже, чем для плоской. Существуют оклады для установки вертикальных и горизонтальных комбинаций из двух и более окон. Цена такой конструкции примерно равна суммарной стоимости отдельных окладов. Есть оклады и для комбинации наклонного окна с карнизным (от 4тыс.руб.). Самые дорогие оклады- те, что позволяют увеличить угол наклона окна (от 14тыс.руб.).

Установить мансардные окна в готовую крышу сложно, так как для этого придется частично демонтировать кровельное покрытие. Иначе просто не удастся поставить оклад и обеспечить гидроизоляцию. Поэтому, как правило, мансардные окна монтируют при возведении крыши (при этом сезонных ограничений нет- работы можно проводить и зимой).

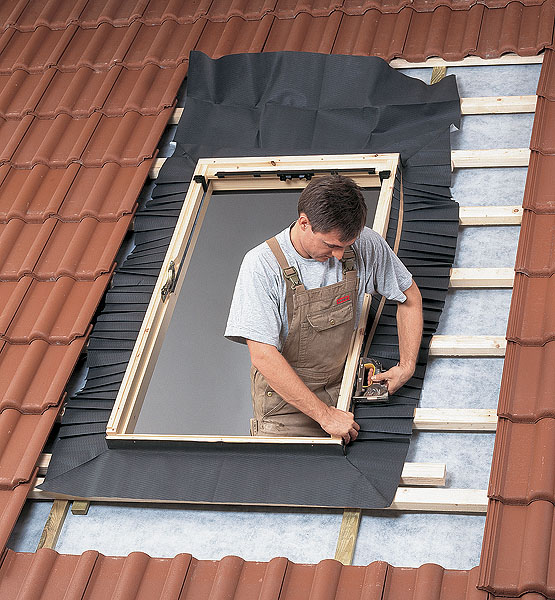

Обычный порядок монтажа мансардного окна таков. Сначала к стропилам при помощи специальных монтажных уголков или пластин крепят оконную коробку. Затем по обрешетке укладывают паропроницаемую гидроизоляционную мембрану. После этого устанавливают оклад, створку и защитные накладки, настилают кровельный материал. Внутренняя отделка проема включает заполнение монтажного шва утеплителем, его пароизоляцию и отделку откосов. Для этих целей в монтажном комплекте предназначены минеральная вата, пароизоляционная пленка и специальные панели из ламинированных ДСП.

Взаключение отметим, что, предусмотрев заранее некоторые нюансы монтажа, можно сберечь немалые средства и время. Например, если сразу подогнать шаг стропил под размеры окна или немного увеличить угол наклона крыши, удастся обойтись без приобретения специальных окладов.
