Как соединить между собой провода: 7 способов

В быту человек постоянно пользуется электроприборами. Трудно найти сферу, в которой их нет. Это техника для приготовления пищи, уборки, стирки, развлечения, многое другое. Чтобы приборы были в рабочем состоянии, необходима электроэнергия, которая передается по проводам. Разберем эффективные способы, как соединить между собой медные или алюминиевые провода.

Способы соединения проводов

Что учесть при выборе способа
Как подготовить провода
Как соединить электропровода
— Клеммные колодки
— Пружинные клеммы
— Опрессовка
— Колпачки СИЗ
— Пайка
— Сварка
— Скрутка
Особенности соединения одно- и многожильных кабелей

Что надо учесть при соединении проводов

Правильное соединение предполагает создание надежного контакта между двумя соприкасающимися токопроводящими поверхностями. Это сводит к минимуму риск, который ведет к таким неприятным последствиям, как разрушение изоляции, короткое замыкание, нагрев провода и, как следствие, его возгорание. Чтобы соединить два проводника правильно, надо учесть несколько факторов.

• Материал жилы. Это может быть алюминий, медь, сталь и ее сплавы.
• Тип кабеля: одно- или многожильный.
• Сечение жил, совпадает оно или нет.
• Условия эксплуатации: помещение, улица, т. д.

Для разъяснения всех непонятных моментов надо обращаться к «Правилам устройства электроустановок» (ПУЭ). Это сборник основных нормативных актов, который необходим всем, кто работает с электрикой.

Важно строго соблюдать требования безопасности. Все работы проводят только на обесточенной сети.

Как подготовить провода

Есть несколько способов соединения проводов. В любом случае перед этим их нужно подготовить, то есть снять изоляцию. Делают это так.

1. Положите кабель на ровную поверхность — доску, стол, т.п.
2. Прижмите его пальцем к основанию.
3. Возьмите монтерский нож, аккуратно вдавите в изоляционный слой так, чтобы жила осталась неповрежденной.
4. Осторожно поворачивая кабель, сделайте круговой надрез.
5. Стяните изоляционную оболочку.

Электрики для ускорения электромонтажа используют специальное приспособление для удаления изоляции. Оно называется стриппер. Бывает полу- и полностью автоматическим, механическим. Его основное достоинство — жила всегда остается целой.

Основные способы, как соединить между собой одно- и многожильные провода

Существует несколько способов формирования качественного соединения. Подробно разберем допустимые по ПУЭ методики соединения токопроводящих жил.

Клеммные колодки

Их еще называют клеммники. Это электромонтажное изделие в диэлектрическом корпусе. Внутри находятся контакты с креплениями для проводов. Соединение формируется путем зажимания жил. Зажим может быть винтовой или резьбовой. Клеммники дают возможность получить качественный контакт путем несложного монтажа.

При выборе такого соединения надо учитывать несколько нюансов.

• Винтовое клеммное соединение не рекомендовано использовать для многожильных кабелей. При завинчивании велик риск повреждения жилы.
• Для соединения одножильных проводников из меди оптимально использовать винтовой клеммник. Алюминиевые же провода так не соединяют — в процессе винтовой фиксации они сильно повреждаются.
• При соединении одно- и многожильного кабеля оптимально выбирать винтовой клеммник со спецнаконечником. Это небольшая пластина, которая прижимает жилы, но не травмирует их.

Монтаж проводят в такой последовательности.

1. Зачищенные концы проводов выравнивают по длине. Она должна быть равна глубине колодки клеммника.
2. Поочередно вставляют зачищенные концы проводов в клеммник.
3. Фиксируют их на месте.

Клеммные колодки используют в осветительных приборах, в модулях, распредкоробках, блоках питания, т.п. Их основное преимущество — дешевизна и простой монтаж. Недостатком считаются ограничения в применении.

Клеммы пружинные

Пружинную клемму считают разновидностью клеммников, где вместо резьбы или винта стоит пружинный механизм. При зажиме пружины опускается токопроводящая пластина, что обеспечивает качественное соединение. Пружинные клеммники считают универсальным соединением, которое подходит для всех типов проводников: одно- и многожильных, медных, алюминиевых и стальных. Возможна стыковка жил из разных металлов. Кроме того, пружинные клеммы — правильное решение, как соединить между собой 3 провода или больше.

Выпускают многоразовые и одноразовые клеммники. Первый вариант можно демонтировать и использовать повторно, второй для этого не предназначен. При сборке проводки желательно использовать многоразовые изделия, при этом надо учесть, что стоят они больше.

Установку пружинных клемм проводят в такой последовательности.

1. Зачищенные концы кабеля выравнивают.
2. Поочередно вставляют жилы в клеммы.
3. Поворачивают клавишу, фиксируют соединение.

Пружинные клеммы используют на разных участках электропроводки, в приборах освещения, т.п. Их основное достоинство — быстрый и простой монтаж. Недостатком можно считать высокую цену.

Опрессовка

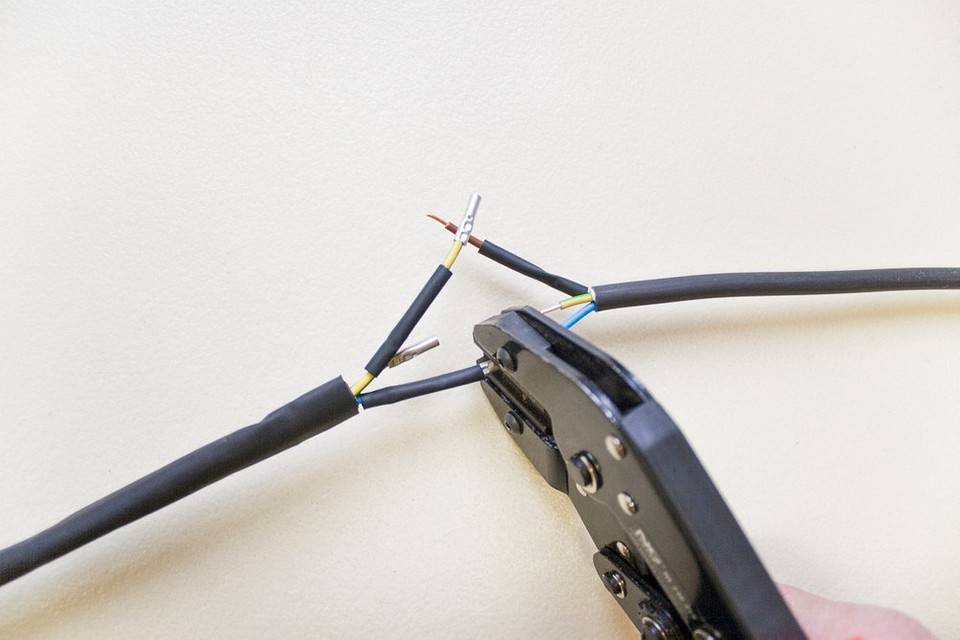

Соединение выполняется путем опрессовывания проводников внутри специальной гильзы. Их выпускают медными или алюминиевыми, под материал жил. Для формирования контакта между разными металлами используют универсальные латунные детали. Выбирают гильзу по диаметру и форме. Диаметр должен соответствовать сечению проводков. Гильзы-трубки подходят для большинства соединений, для формирования линий под клеммник используют гильзу-наконечник. Для качественного запрессовывания гильзы нужны специальные клещи. Они бывают гидравлическими и ручными.

Процесс опрессовывания простой.

1. Зачищенные концы проводов выравнивают под размер гильзы.
2. Жилы поочередно вставляют в гильзу.
3. С помощью клещей опрессовывают соединение.

Получается надежный неразборный электроконтакт, который в процессе эксплуатации не требует дополнительного обслуживания. Так можно соединять между собой медные и алюминиевые провода разных типов. Недостатком опрессовки считают необходимость использования спецприспособления — клещей. Кроме того, надо правильно подбирать размеры гильзы.

СИЗ колпачки

Пластиковый наконечник, внутри которого небольшая пружинка. Она зажимает и удерживает соединение. Колпачок СИЗ — хороший вариант, как соединить между собой алюминиевые провода. Подойдет он и для соединения жил из меди или стали. Важно, чтобы соединялись одинаковые металлы. Колпачок СИЗ обеспечивает качественный обжим и очень прост в использовании.

Монтаж проводят так.

1. Зачищенные концы проводков скручивают между собой.
2. На скрутку накручивают колпачок-зажим.

Правильно надетый СИЗ не нуждается в дополнительной изоляции. Колпачок изготавливают из термостойкого пластика, что защищает от возгорания. Еще один плюс — выпускают изделия разных цветов, что позволяет помечать разные ветви электропроводки. Минусом можно считать относительно слабую фиксацию контактов.

Пайка

Спаивание предполагает соединение токопроводящих жил с помощью припоя. В результате получается неразъемный электроконтакт. Ранее таким способом соединяли только медные жилы, теперь появились специальные флюсы для алюминия.

Процесс спаивания многожильных кабелей проходит так.

1. Готовят провода к пайке. Для этого зачищают от изоляции каждую жилку.
2. Разогревают паяльник, его жалом разогревают зачищенную жилу.
3. Горячий провод опускают в емкость, где находится канифоль.
4. На жало паяльника наносят припой, когда он расплавится, переносят на оголенный участок жилы. Этот процесс называют лужение.
5. Луженые провода скручивают, обязательно подтягивают скрутку плоскогубцами.

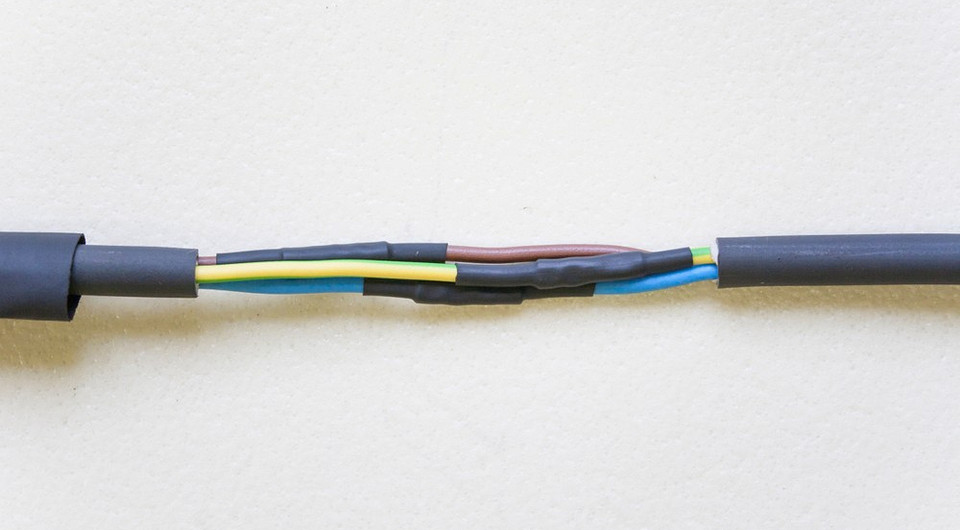

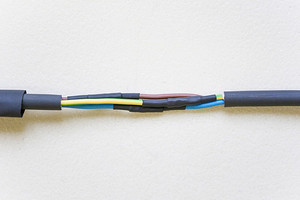

6. Спаянный участок обязательно изолируют. Для этого используют термоусадочные трубки или изоленту.

Для одножильных кабелей порядок спаивания меняют. Сначала делают скрутку, потом наносят на нее припой.

Сварка

Под воздействием сварки концы жил расплавляются и образуют общий шарик-сплав, который не разрушится под воздействием неблагоприятных условий. Процесс сваривания практически аналогичен пайке, только соединение формируется под воздействием сварки. Готовый электроконтакт обязательно изолируется термоусадкой или изолентой. Это самый надежный метод соединения одно- и многожильных кабелей разных типов. Основной недостаток — необходимость использования специального оборудования.

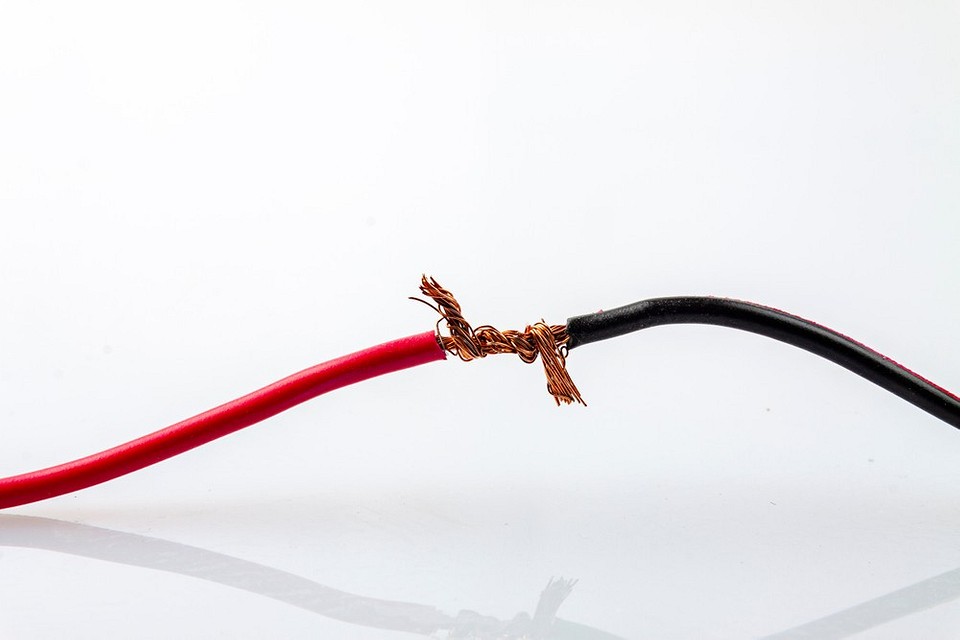

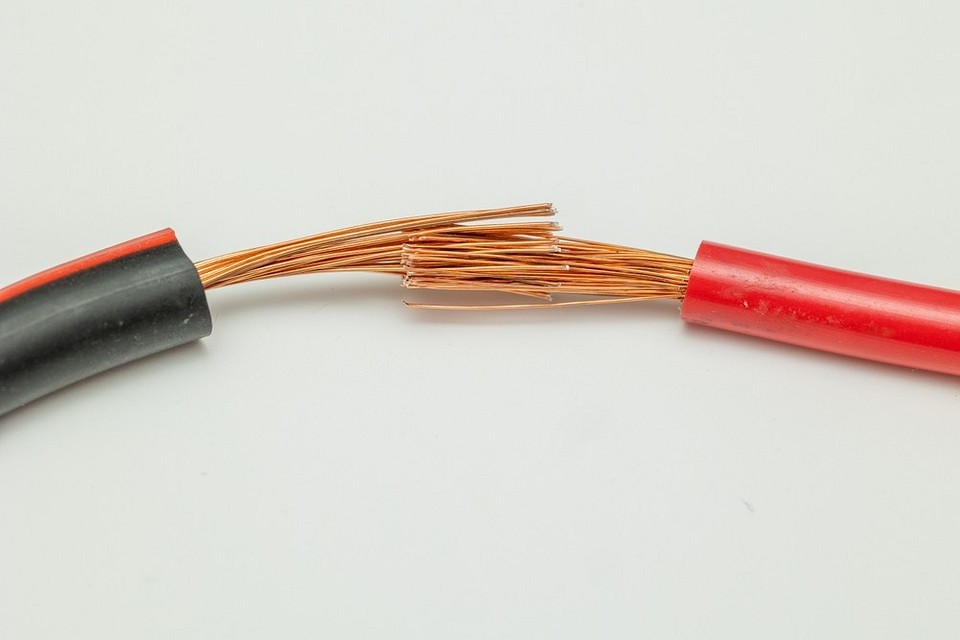

Скрутка

Самый простой и самый небезопасный метод соединения проводников. В целях безопасности ПУЭ запрещает самостоятельное использование скрутки. Однако она разрешена как основа для сваривания или спаивания. Скручиванием можно соединять несколько жил, но только если они сделаны из одного металла, можно соединить несколько кабелей. Скрутка считается условно разъемной, поскольку полноценно разъединить несколько жил невозможно, в то же время скрученные провода могут относительно легко раскрутиться.

Использование скрутки для соединения многожильных кабелей не всегда возможно, если в них большое количество жил. Скручивание как основа пайки или сварки должно быть выполнено качественно. Поэтому выполняют его обычно пассатижами. Чаще всего зажимают ими конец зачищенных проводов и равномерными вращательными движениями делают скрутку. После спаивания или сваривания участок обязательно изолируется.

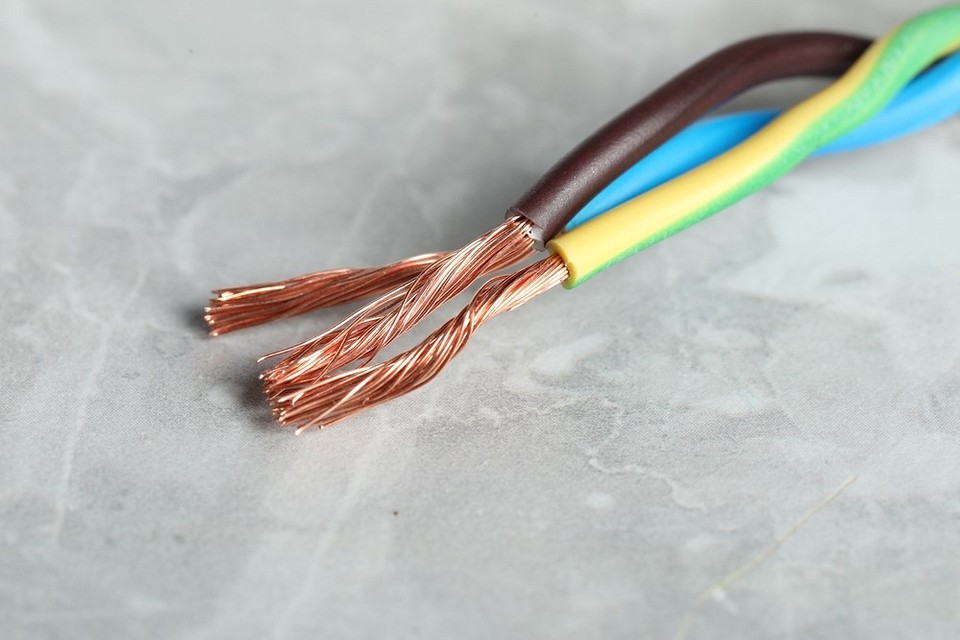

Особенности сборки одно- и многожильных проводов

При соединении проводов разных типов надо учитывать важные моменты.

• Изготовленные из разных металлов жилы нельзя соединять напрямую. Так, нельзя это делать скруткой во избежание последующего окисления. Перед опрессовкой жилы обрабатывают. Для алюминия берут кварцево-вазелиновую пасту, для меди — вазелин.
• Соединяют жилы, сверяясь с маркировкой. Соединять можно только фазу с фазой, нуль с нулем, т.д.
• Соединить три или больше кабелей правильнее всего с помощью пружинных клемм.
• Для соединения жил разного сечения оптимально выбирать пайку, сварку, винтовые или пружинные клеммники.
• Для многожильных кабелей оптимально использовать пружинные клеммы. Они не травмируют жилы.

Важно строго соблюдать требования безопасности. Все работы проводят только на обесточенной сети. Все соединительные участки обязательно должны быть качественно изолированы. Категорически нельзя использовать скрутку без последующей пайки или сварки. Слишком высок риск короткого замыкания и возгорания.
