Фахверк по-новому

К типовым проектам многие относятся настороженно. Инапрасно. Ведь удачная стандартная конструкция не мешает использовать самые разные архитектурные идеи и планировочные решения, но при этом гарантирует проверенное качество исполнения. Наглядное подтверждение тому- дом, о котором пойдет речь.

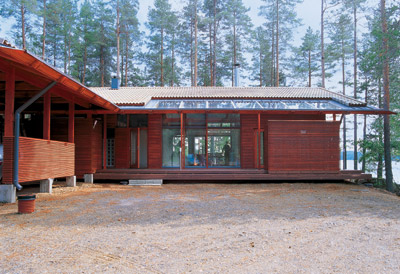

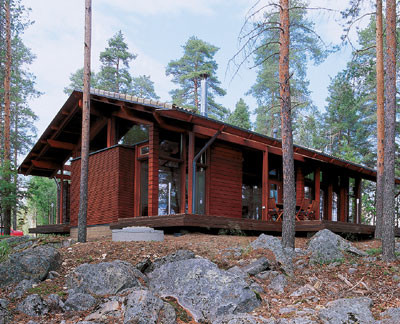

Коттеджи GLORIA HOUSE можно считать воплощением европейского представления о современном комфорте загородного дома. Они строятся из экологически чистых материалов, высокотехнологичны, имеют стандартную конструкцию и множество модификаций, благодаря которым вписываются в любой ландшафт. Вкоттедже предусмотрено большое количество дополнительных опций, начиная от обогрева стекол и заканчивая системой «умный дом». Однако и базовая комплектация обеспечивает весьма комфортабельное проживание. Дом, о котором мы расскажем, один из самых дорогих, построенных производителем. Но его конструкция, основные технологические узлы, большая часть отделочных материалов все равно являются для коттеджей этой фирмы типовыми.

Дом стоит на бетонном ленточном фундаменте, его армированный бетонный утепленный пол лежит на пескогравийной подушке толщиной 50см (в случае, когда качество основания неудовлетворительно, его нужно дополнительно подготовить, но это уже не входит в круг стандартных строительных задач). Впол в процессе работ закладываются трубы водяного отопления, разводка подачи воды, трубы вентиляции и кондиционирования. Асистема отвода грунтовых вод и скрытого дренажа располагается по периметру подушки фундамента. Кроме того, с этой сетью соединены ливневые стоки с кровли здания. Основу конструкции стен дома образует жесткий каркас из массивных клееных стоек и балок, называемый фахверк-конструкцией. Особенность фахверка в том, что любые помещения или части здания можно по желанию остеклить или сделать глухими. Конструкция позволяет реализовать практически любой планировочный вариант, ведь внутренние стены здесь не несущие, что позволяет создавать большие открытые пространства, менять планировку. Здесь хозяева использовали все преимущества фахверка: в доме есть большие поверхности остекления, эркеры, открытые внутренние пространства. Но о планировочных решениях мы поговорим позже, а сейчас- о конструкции здания.

Все элементы соединений каркаса изготавливаются на автоматической линии с высокой точностью, поэтому процесс возведения коттеджа непродолжителен. Одно из отличий дома- отсутствие металлических стяжек, портящих интерьер. Восновном все соединения каркаса деревянные, типа традиционного на шип. Металлические стяжки используются, но редко и только там, где традиционное крепление невозможно или нужна дополнительная гарантия прочности. Но в любом случае в готовом здании элементы крепления не видны.

Окрашивание деталей дома производится в заводских условиях. На место сборки все части поступают колерованными и пропитанными лессирующими антисептиками Valtti AquaColor (TIKKURILA, Финляндия). Это позволяет обеспечить защиту древесины на длительный срок и равномерную покраску, подчеркивающую ее фактуру.

После установки каркаса пространство ячеек стеклится или закрывается утепленными деревянными сэндвич-панелями в соответствии с архитектурным планом. Что представляет собой типичная сэндвич-панель? Наружная обшивка выполнена из водостойкой, а внутренняя- из плотной фанеры (северная сосна). Между ними под давлением вдувается слой утеплителя из натурального целлюлозного волокна. Свнутренней стороны, в качестве пароизоляции (чтобы стены лучше "дышали"), проложена строительная бумага. Ветроизоляцию обеспечивает наружная водостойкая фанера. Все элементы обшивки соединены между собой и привинчены к каркасу. Толщина такой панели- не менее 200мм. Уже готовая стена может быть отделана различными способами: облицована натуральным камнем, обшита «вагонкой» или, как в нашем случае, узкими деревянными панелями.

Стеклопакеты в фахверковых конструкциях монтируются непосредственно в каркас. Как правило, они занимают пространства от пола до потолка, есть варианты со сплошным остеклением фасада. Поэтому тепло- и звукоизоляционным свойствам стеклопакетов уделяется повышенное внимание.

Технология строительства. Каркас

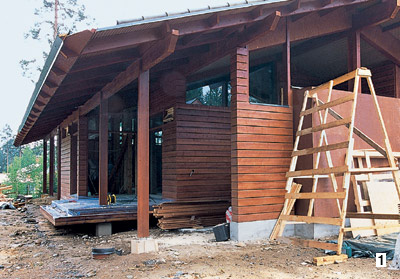

Главные достоинства дома- комфортабельность и экологичность- предопределены, в первую очередь, конструкцией его стен. Они каркасные, фахверковые (рис.1), значит, ячеистого строения, жесткие и легкие, а потому допускают применение недорогого мелкозаглубленного фундамента. Заполнение их ячеек легко разнообразить и придать наружной отделке нарядный или строгий вид. Вэтом доме более 70% поверхности стен остеклены и наполняют дом светом и чудесными картинами окружающего леса и озера.

Каркас стен, а также несущие элементы крыши и террас построены из клееных некоробящихся брусьев (сосна), пропитанных защитными составами в заводских условиях. Все элементы каркаса соединяли друг с другом на шипах и только в особо ответственных или недоступных взору местах ставили металлические уголки, скобы или пластины.

Нижний опорный брус каркаса шириной 145мм покоится на теле ленточного, ровно выглаженного фундамента. Хотя от бетона брус отделен гидроизоляционной лентой, он надежно зафиксирован с помощью анкерных болтов и со стороны пола утеплен пенополистиролом. Вместах расположения глухих простенков каркас наращивали дополнительными рамами, чтобы увеличить глубину полостей (до 190мм) для закладки утеплителя. Все неостекленные

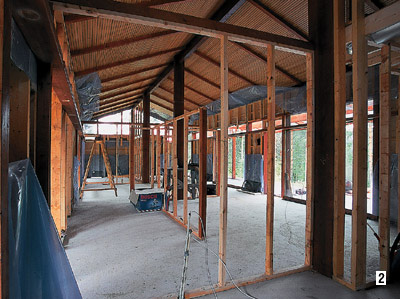

ячейки фахверковой конструкции снаружи обшивали водостойкой антисептированной фанерой толщиной 9мм (рис.2). Вдоль длинных стен каркас усилен сверху брусом-мауэрлатом (27090мм). Аполную пространственную жесткость остов стен приобрел после соединения со стропильной системой крыши.

Внутренние перегородки также выполнены по каркасной схеме из брусков сечением 4050 и 5060мм (рис.3). Их крепили к полу, колоннам и стенам с помощью рамных дюбелей. Позже перегородки заполнили звукоизолирующими льняными матами Pellavilla, а в сауне- плитами Vital из целлюлозного волокна (VITAL FINLAND). Окончательно перегородки отделывали лакированными белыми панелями фирмы SCHAUMAN WOOD.

Технология строительства. Облицовка

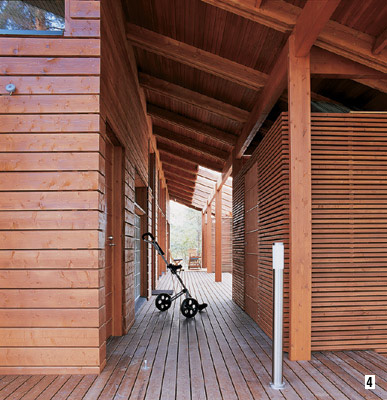

Стены облицовывали после установки окон и наружных дверей. Глухие участки наружных стен, занимающие около четверти их площади, декорировали панелями сечением 14030мм из плотной антисептированной северной сосны (рис.4). Их нашивали горизонтально по вертикальной обрешетке 5022мм, оставляя для вентилирования зазоры (3см) у цоколя и свеса крыши.

Технология строительства. Крыша

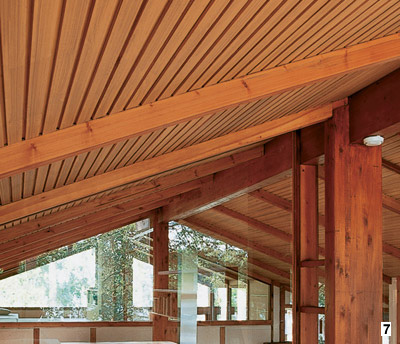

Крыша двускатная (угол наклона- 20), наслонная, отлично утеплена. Ноги стропил, выполненные из двух сплоченных по ширине досок сечением 17045мм, опираются на коньковый брус и брус-мауэрлат на наружных стенах (рис.2). Коньковый прогон покоится на пяти колоннах (рис.7), каждая из которых имеет собственный фундаментный столбик. Между собой и с опорами ноги связаны с

помощью металлических угольников и пластин. Сверху стропила защищены диффузионной водонепроницаемой пленкой Tyvek Supro, которая закреплена обрешеткой под черепицу BENDERS (Швеция). Снизу стропила закрыты полиэтиленовой пленкой и обшиты тонированной и лакированной двухполосной "вагонкой" и фальшбалками сечением 9070мм (рис.7, 8, 16). Пространство между черепицей и "вагонкой" заполнено утеплителем. Свесы кровли сделаны широкими (3050мм)- они образуют укрытие для террасы.

Технология строительства. Утепление дома

В доме утеплен практически каждый уголок: бетонный пол, углы и глухие ячейки каркаса, мауэрлат, крыша. Вокнах стоят электрообогреваемые стеклопакеты. Вначинку "сэндвичей" стен и крыши вложен утеплитель толщиной 190 и 400мм соответственно. Технология утепления- ноу-хау производителя материала Ekovilla (EKOVILLA, Финляндия). Он состоит из крошки целлюлозных волокон с добавкой порошка из вспененных боратов. Работу проводит

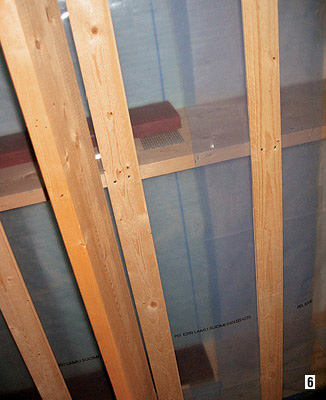

субподрядчик после возведения оболочки дома: обшиты снаружи стены и крыша, в каркасе проложена электропроводка. Чтобы утеплитель плотнее укладывался в полости, его слегка увлажняют. Заполнение осуществляют участками, начиная с крыши. Намеченную площадку закрывают полиэтиленовой пленкой (рис.5, 6) и под нее через шланг задувают утеплитель. Затем ему дают

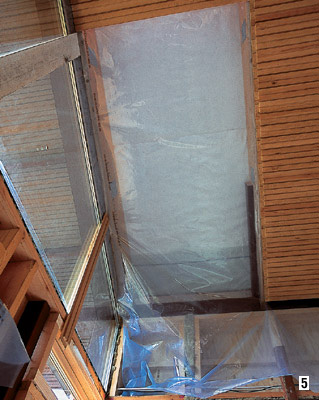

отлежаться, чтобы волокна «сцепились», и просушивают теплым воздухом. После этого участок облицовывают, сохраняя пленку в качестве пароизоляции. На стенах (рис. 8, 9, 10) пленку можно заменить крафт-бумагой, чтобы улучшить паровыведение. Труднодоступные участки утепляют минеральной ватой Paroc.

Технология строительства. Разводки

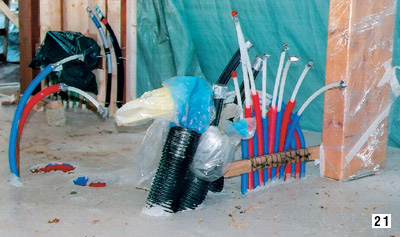

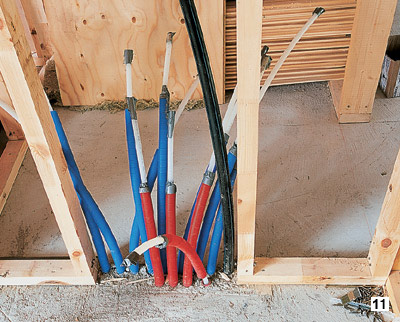

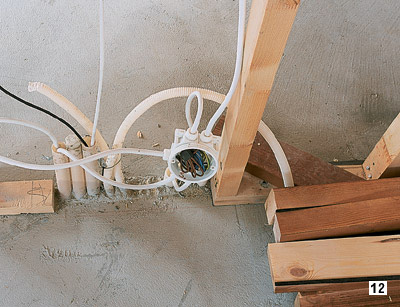

Главным "диспетчером" в доме оказался бетонный пол толщиной 80мм. Внутри его спрятаны разводка холодной и горячей воды (рис.21); кабели электроснабжения (рис.12) к приборам на кухне, в сауне, в хозяйственной и технической комнатах, к трансформаторам обогрева окон и наружного освещения; греющие контуры водяных теплых

полов (рис. 11); трубы системы центрального пылесоса PUZER (Финляндия). Кабели и трубопроводы скрыты в гофрошлангах. Для водопроводных сетей использовали трубы из сшитого полиэтилена. Электропроводку выполняли медью по схеме с нулевым защитным заземлением. Разводку к выключателям и розеткам осуществляли внутри каркаса стен и перегородок кабелем NYM (Испания). Для теплых полов использовали систему материалов фирмы WIRSBO (Швеция).

Технология строительства. Окна

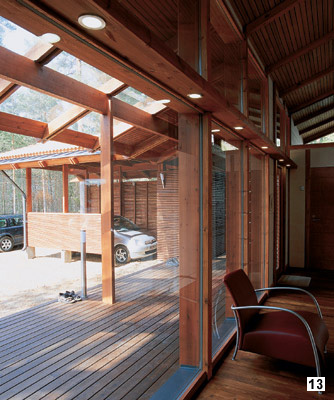

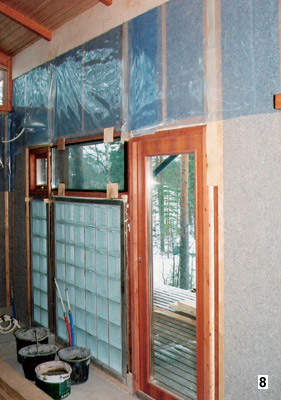

Светопрозрачные конструкции дома занимают почти три четверти его наружных стен (рис.13, 8). Большая часть этих конструкций- глухие окна витринного типа высотой 2850мм. Вних вставлены двухкамерные стеклопакеты с электрообогреваемым стеклом SGG Eglas. Пакеты толщиной 31мм монтировали прямо в ячейки каркаса с выбранной в них четвертью 27мм. Уплотняли силиконовым герметиком. Ккаркасу прижимали наличниками через мягкую фетровую

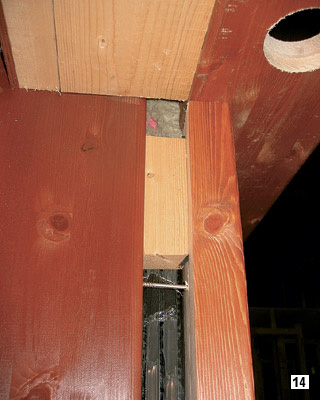

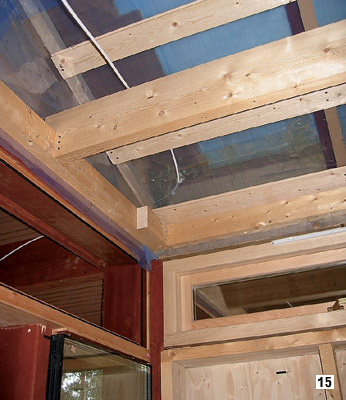

прокладку. Чтобы не разрушить пакет чрезмерным усилием, при затяжке шурупов под наличники ставили калиброванной толщины короткие прокладки (рис.14). Выше больших окон проемы заполнены стеклопакетами, но уже "нормальных" размеров. Внекоторые ячейки каркаса для проветривания встроены окна с откидывающейся фрамугой (рис.15).

Крыша дома- типовой элемент: стропильная двускатная конструкция без чердачного пространства, но с широкими свесами. Кровля представляет собой "пирог" из черепицы Exclusive Antique (BENDERS) и слоя утеплителя, накрытого гидроизоляционной пленкой Tyvek Supro (DUPONT, Франция). Вконструкцию кровли утоплены потайные водосточные желоба (RANNILA, Финляндия). Широкие свесы нужны для того, чтобы защитить от солнца и дождя террасы. Но если на них недостаточно естественного света, в свесы монтируются прозрачные вставки из триплекса. Террасы опоясывают коттедж почти по всему периметру. Уровень настила совпадает с общим уровнем пола, что делает их естественным продолжением внутренних помещений. Это увеличивает полезную площадь постройки и позволяет организовать внешнее пространство вокруг нее.

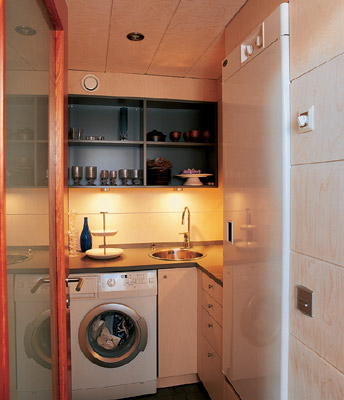

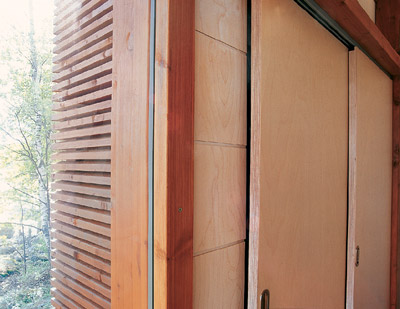

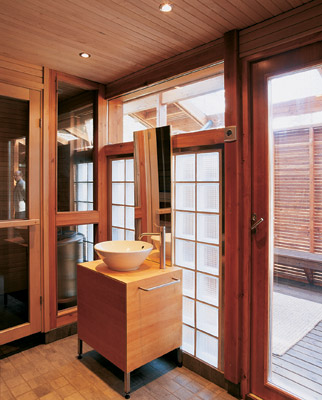

Конечно, оформление интерьеров выбирается хозяевами и не может быть в полной мере типовым. Тем не менее некоторые элементы отделки предлагаются застройщиком как оптимальные. Все внутренние стены здания сначала покрываются облицовочными фанерными панелями SCHAUMAN WOOD. Они обрабатываются белым полупрозрачным лаком Paneeli Dssd AssA (TIKKURILA). Как вариант, можно использовать высококачественную деревянную обшивку из "евровагонки". Всанузлах- керамическая плитка (поверх гипсокартона или кирпичной стены) и стеклоблоки. Вэтом доме везде, кроме ванной комнаты, дополнительной облицовки нет. Торцевые плоскости фронтонов под свесами кровли и верхние участки внутренних перегородок застеклены. Такое решение создает ощущение легкости и простора, необходимое в загородном доме. Помимо этого, днем более темный потолок, отделанный деревянными панелями, беспрепятственно заливается естественным светом по всей длине здания. Ав темное время подсвечивается лампами, которые спрятаны в балке, проложенной по периметру дома.

Вкачестве напольных покрытий используется массивная доска и керамическая плитка. Апоскольку обогрев домов GLORIA HOUSE осуществляется за счет теплых полов, здесь применяются деревянные покрытия, пригодные для постоянного соприкосновения с нагретым основанием. Вданном случае- доска из термообработанной березы Real Floor (Финляндия), покрытая составом Osmo Color на основе природных масел и восков.

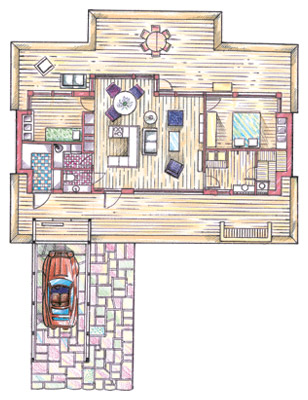

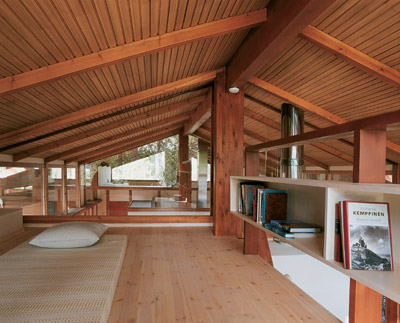

Несколько слов о планировочных решениях. Дом рассчитан на постоянное проживание семьи из двух взрослых людей, поэтому все необходимые помещения удалось разместить на одном этаже и небольших открытых антресолях высотой в пол-этажа.

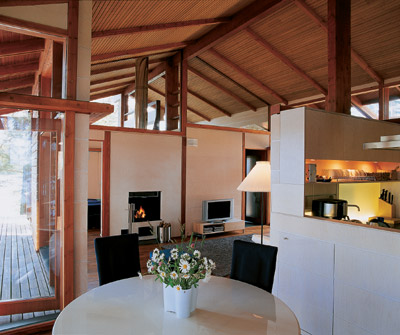

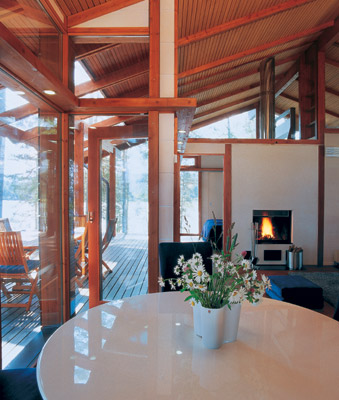

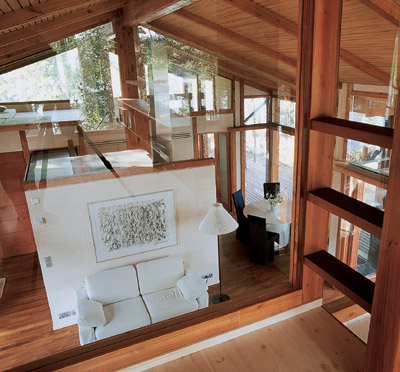

Центральное место в интерьере занимает объединенное пространство гостиной-столовой-кухни с камином. Это двусветное помещение с панорамным остеклением и большим эркером, потолки в высшей точке достигают четырех метров. Отсюда есть два выхода на открытые террасы, расположенные с противоположных сторон здания. Кэтому помещению справа примыкает хозяйская спальня, ванная комната и сауна, а слева- гостевая спальня и санузел. Обе спальни имеют панорамное остекление и ниши. Из обеих можно подняться на антресоли, которых в доме две- по одной в каждом крыле.

Вот такой оборудованный и декорированный по последнему слову европейской строительной моды дом. Конечно, проект можно существенно удешевить, отказавшись от многих дорогостоящих элементов, однако заказчики сразу пошли по другому пути. Что ж, каждый волен выбрать тот образ жизни, который ему подходит.

Технология строительства. Отопление и вентиляция

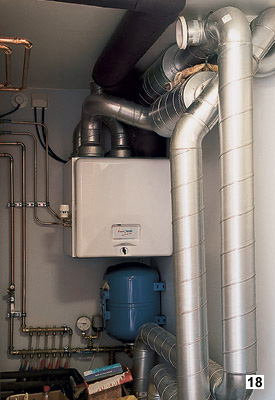

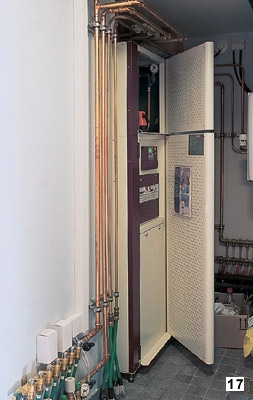

Снабжение дома теплом и свежим воздухом настолько же экономно и эффективно, насколько необычно для российской реальности. Прежде всего, тепло получается не от сжигания топлива, а с помощью теплового насоса финской фирмы IVT (рис.17). То есть оно собирается по крохам в окружающем пространстве. Большая часть поступает из недр земли через две замурованные в скважине трубы с антифризом. Еще какое-то количество отбирается у отработанного комнатного воздуха, выбрасываемого на улицу. Тепловой насос греет воду для системы теплого пола (рис.17) и горячего водоснабжения. Вдни сильных морозов ему на помощь приходит камин (рис. 16) мощностью 5 кВт.

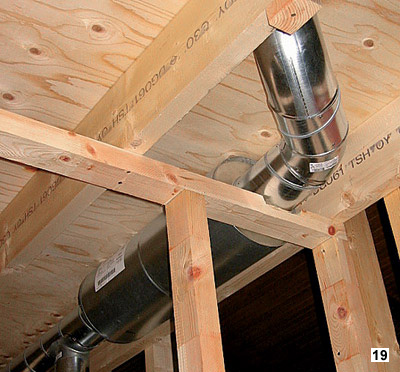

Вентиляция в доме принудительная. Сеть вентканалов проложена частично под фальшпотолками (рис.19), частично (к удаленным зонам) под полом с помощью гибких утепленных шлангов (рис.21). Несвежий воздух забирается из средней зоны дома через решетку (рис.16) и вентилятором направляется в рекуператор (рис.18) системы MEPTEK. Там его тепло "присваивает" тепловой насос и направляет на подогрев воды. Врекуператор поступает также свежий воздух, который зимой подогревается, а летом охлаждается с помощью того же теплового насоса. Далее кондиционированный воздух распределяется по воздуховодам (потолочным и подпольным) и поступает в комнаты дома. Работой систем управляет умная электроника SСHNEIDER ELECTRIC (Германия).

Технология строительства. Водоснабжение

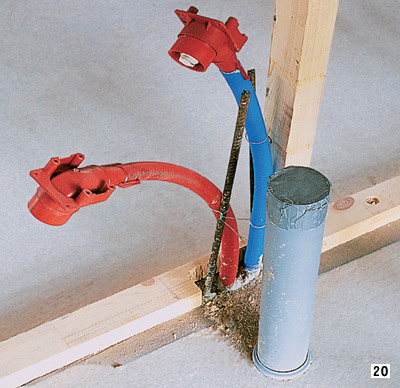

Холодную воду в дом подают из автономной скважины. Она оборудована утепленным кессоном, где стоит насосная станция и гидромембранный бак объемом 50л, поддерживающий в сети водоснабжения постоянное давление. Вода проходит только механическую очистку от взвесей. Все потребители горячей воды подсоединены отдельными трубопроводами (рис.21) к разборному коллектору. Внего горячая вода (с температурой 50С) подается циркуляционным насосом из буферного накопителя теплонасоса. Ксантехприборам подводка осуществляется по схеме "из стены" с помощью арматуры HGFORS

(Финляндия) (рис.20). Стоки отводятся самотеком по канализационным трубам из ПВХ, уложенным под полом. Точки ввода и распределения большинства коммуникаций сосредоточены в технической комнате, где размещены геотермальная установка, центральный блок систем вентиляции и силовой агрегат центрального пылесоса.

Технология строительства. Терраса

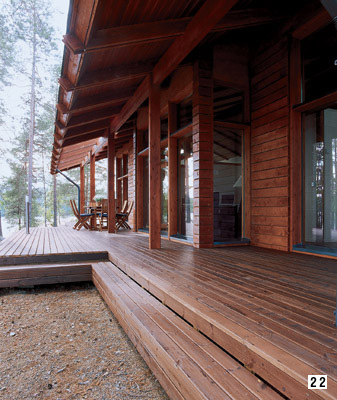

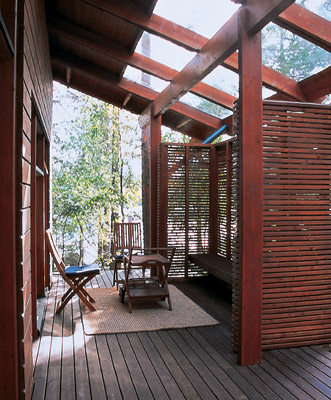

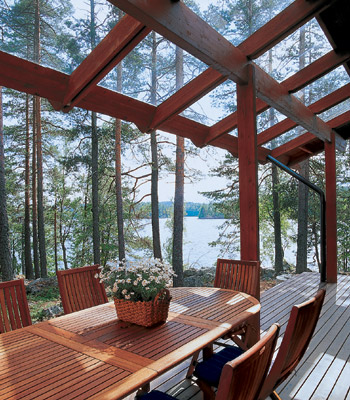

По площади и конструктивно-архитектурному решению терраса воспринимается как неотъемлемая часть дома. Ее крыша накрыта общим кровельным ковром с основным зданием, а полы сделаны на одном уровне с его полами (рис.22). Остов террасы возводился сразу после установки стропильной системы крыши. Он покоится на нескольких (от 10 до 16 штук в два ряда, в зависимости от конфигурации террасы)

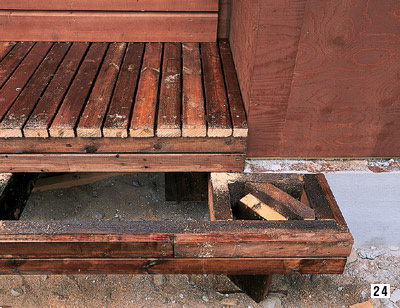

мелкозаглубленных фундаментных столбах (250250мм) с каждой стороны дома. На них через гидроизолирующие прокладки уложены продольные сдвоенные брусья, а поверх- поперечные лаги, опирающиеся концом на ленту фундамента здания. Встолбы внутреннего ряда

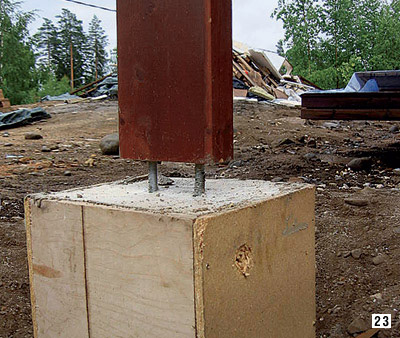

(5шт.) при заливке было вставлено по два закладных стержня с резьбовой частью (М20), выступающей на 100мм над бетоном. При монтаже террасы на эти стержни навинтили опорные втулки и сверху опустили деревянные колонны (рис.23), которые поддерживают прогонный брус крыши террасы (предварительно в торце колонн просверлили отверстия под стержни). Чтобы при большой ширине свеса крыши над террасой обеспечивалась жесткость конструкции,

стропильные ноги крыши удлинили с двух сторон досками (12045мм) и подвели под них прогонный брус. Регулируемое положение колонн позволяет обеспечить их надежный контакт с прогоном и, при необходимости, опускать его по мере осадки дома. Взависимости от архитектурного решения конкретной постройки, некоторые участки свеса

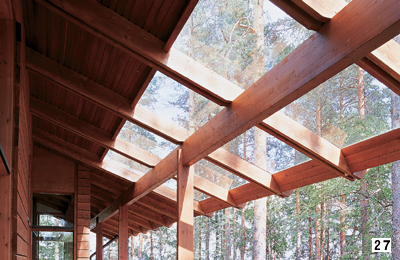

крыши можно снизу задекорировать "вагонкой" или закрыть светопрозрачным материалом. После обшивки стен снаружи в подполье террасы проложили электропроводку (в металлических шлангах) к местам установки приборов наружного освещения (рис.4, 13). После этого смонтировали настил, сделали ограждения и поставили светильники (рис.24, 26). Все деревянные части покрыли защитными составами в несколько слоев (рис.22).

Технология строительства. Ливневая система

Дом оборудован надежной системой отвода ливневых вод. Она состоит из двух основных частей: подземной и надземной. Первую начали строить вместе с фундаментом. Вначале по периметру дома с наружной стороны сняли слой земли глубиной примерно 0,7м и шириной около 2м. Взамен уложили слой щебня, по нему (с небольшим уклоном) дренажные трубы (WAVIN, Дания) с оплеткой из копры, снова слой щебня, а затем два слоя пенополиуретана общей толщиной 100мм.

Теплоизолятор укрыли геотканью, заведя ее вверх на фундамент. Таким образом, его защитили от размыва и от промерзания. Затем все укрыли песком, щебнем и неширокой полоской бетонной отмостки. По углам дома в дренажные пластиковые колодцы завели дрены. Горловины колодцев со смотровыми люками вывели из земли на 10-20см (рис.25). Из самого глубокого стоки самотеком отводятся по ПВХ-трубе в накопительный резервуар, а из него на рельеф или используются для хозяйственных нужд, например на полив.

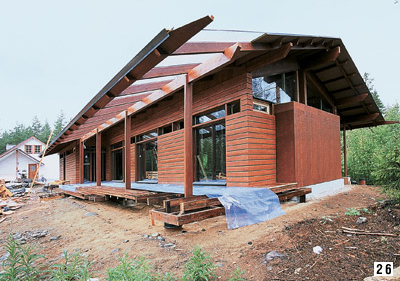

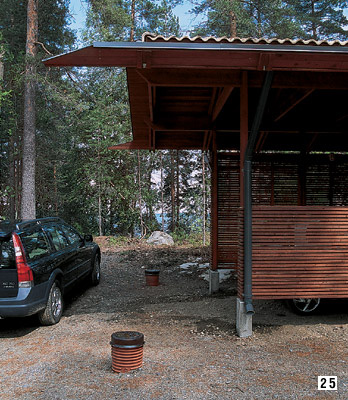

Необычно сделана система водоотведения с крыши. На концах свесов крыши дома и гаражного навеса смонтированы потайные водосточные желоба. Они спрятаны в V-образных деревянных корытах, которые прибиты к скошенным торцам брусьев свеса (рис.27). На другой стене корыта набиты на кусочки брусьев так, чтобы выглядели как продолжение брусьев свеса и создавали впечатление, что корыто врезано в них. Металлический водосток RANNILA на концах соединен с водосточной трубой, проложенной вдоль ближайшей колонны (рис.22, 25, 27) и отводящей воду на землю.

Технология строительства. Септик

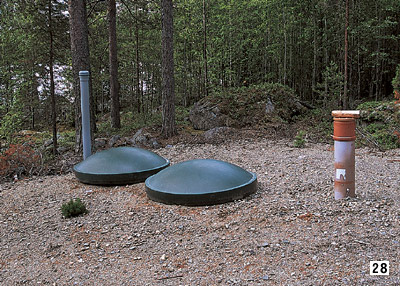

Пока в доме проживают два человека, задействована схема с очисткой стоков в септике (рис.28) большого объема (SAKO LABKO, Финляндия). Стоки в него поступают самотеком по магистральному отводу, проложенному на глубине около 1м. Резервуар закопан на глубину примерно 2,5м, стоит на песчаной подушке и снаружи был засыпан смесью песка и цемента. От грунтовых вод эта смесь превратилась в прочную оболочку, надежно удерживающую емкость в земле и создающую дополнительную теплозащиту. Септик из ПВХ с рабочим объемом около 6м³ заполняется примерно замесяц. За это время осадки успевают перебродить и разложиться. Раз в 3-4 недели приезжает ассенизационная машина. Если такой режим эксплуатации окажется экономически невыгодным, в действие вступит вариант с биологической подпочвенной доочисткой. Площадка зарезервирована. Вэтом случае машина будет забирать осадок из септика лишь раз в год.
