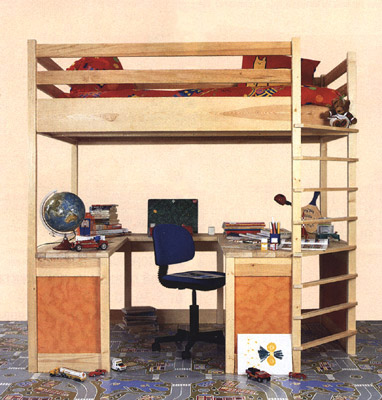

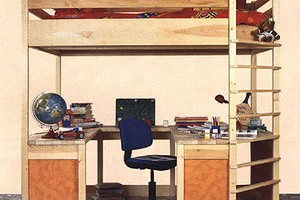

Эта двухъярусная конструкция особенно удобна
для небольших комнат. Вы можете изготовить ее так,
как предлагается в нашем репортаже, либо изменить
и дополнить, учитывая пожелания своего ребенка.
Для изготовления этой кровати-стола используется цельная древесина (массив сосны или ели). Исключение составляют основание кровати (ДСП) и облицовочные панели (фанера). Всобранном виде конструкция имеет 2,03м в длину, 2м в высоту и 1,41м в ширину. Она представляет собой неправильный параллелепипед, у которого одно вертикальное ребро срезано и на этом месте установлена лесенка, ведущая на второй ярус. Последний разделяется на две части: одна предназначена для матраца шириной 900мм, а другая образует небольшую площадку шириной около 400мм, позволяющую ребенку или родителю сесть и разобрать или застелить кровать.

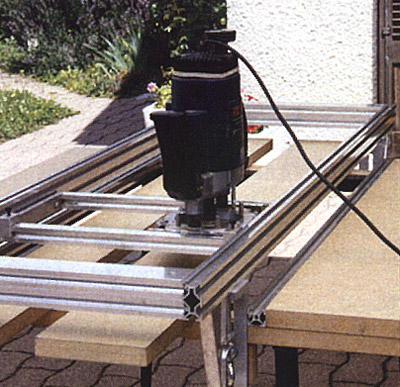

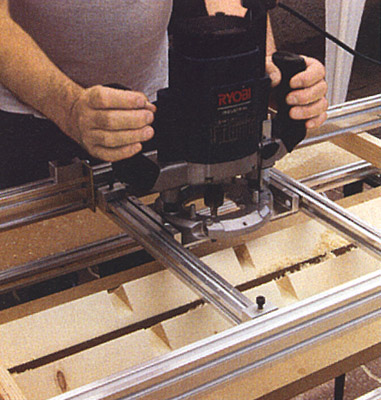

Этот замысловатый станок состоит из алюминиевой станины с двумя подвижными каретками, позволяющими выбирать продольные и поперечные пазы с помощью шпиндельной головки и фрез. Станок к тому же оснащен еще множеством приспособлений
Верхний ярус имеет ограждение высотой 485мм. По установленным нормам безопасности высота защитного ограждения должна составлять минимум 260мм по отношению к верхнему краю спального места и 160мм по отношению к матрацу.
В нижней части размещаются две неподвижные полки, по бокам образующие широкий письменный стол и вспомогательный рабочий. Впредставленной конструкции они соединяются съемной полкой (при необходимости она заменяется этажеркой для книг). Вспомогательный стол можно закрыть дверцами (захлопывающимися или раздвижными), а внутрь вмонтировать один-два ящика на колесиках.
Предполагается, что эта кровать-стол будет стоять в углу вплотную к стенам. Однако ничто не мешает поместить ее посередине комнаты вдоль одной из стен. Если вам больше подходит первый вариант, продумайте, с какой стороны (справа или слева) расположить лесенку и облицовочные панели. Для второго варианта необходимо изготовить дополнительную облицовочную панель со стороны вспомогательного стола, которая в нашем описании не предусмотрена.
Для выполнения работ используется электрический портативный станок для фрезерования пазов (фрезер), установленный на станину с крестовыми направляющими. Для того чтобы упростить работу, имеет смысл покупать уже обструганные доски требуемого сечения. Конечно, если у вас есть деревообрабатывающий станок, то будет дешевле изготовить детали самому.
Общая конструкция
Каркас конструкции составляют пять стоек высотой 2000мм и четыре столбика-стойки высотой 702мм с одинаковым сечением 5555мм. На стойках выбраны пазы (на одной или двух взаимно-перпендикулярных сторонах в зависимости от расположения стойки) для соединения на шип с планками ограждения кровати и различными поперечными перекладинами. На двух стойках по границам скошенной части имеются вырезанные пазы, куда вставляются ступеньки.
Циркулярная пила
Станок для фрезерования пазов (фрезер)
Дрель-шуруповерт
Струбцины и стягивающие ремни
Гнезда под шипы бортиков кровати имеют длину 180мм, под шипы планок ограждения- 60мм, а нижних бортиков- 95мм. Ширина их 13мм и глубина 34мм, за исключением сквозных или мелких пазов на столбиках-стойках. Выбирая глубину 34мм, надо помнить, что шипы для углового серединного соединения деталей следует спиливать на ус, иначе они упрутся друг в друга.
По сечению шипы соответствуют пазам, в которые входят. Но их расчетная длина сокращена до 37мм (афактическая до33,5мм), чтобы при сборке скомпенсировать толщину слоя клея. Нижние бортики, в которые вставляются облицовочные панели из восьмимиллиметровой фанеры, имеют под них фальц на продольных кромках (на боковых стойках в ней нет необходимости).
Основание кровати (1955910мм), вырезанное из ДСП толщиной 19мм, прикручивается к брускам-упорам сечением
2727мм. Они крепятся клеем и шурупами на внутренней стороне бортиков кровати. Площадка верхнего яруса собирается из четырех досок толщиной 20мм, соединяемых по кромкам с помощью пазов и вставных шипов из пятимиллиметровой фанеры.
С одной стороны площадка срезана наискось, а в местах соединения со стойками сделаны вырезы. От матраца ее отделяет доска того же сечения, что и бортики кровати. Крепится площадка шурупами на бруски- упоры сечением 1515мм.
Полки изготавливаются так же, как и площадка, только доски берутся толщиной
28мм. Съемная полка, присоединенная двумя шарнирными петлями к центральной части заднего бортика, закрепляется в горизонтальном положении двумя поворотными щеколдами, вырезанными из бруска 1515мм. Одна из них прикручивается снизу столешницы письменного стола, другая- противоположного ему вспомогательного стола.

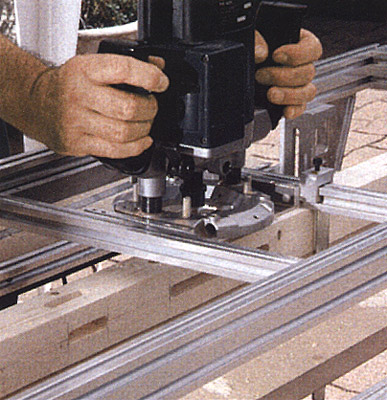

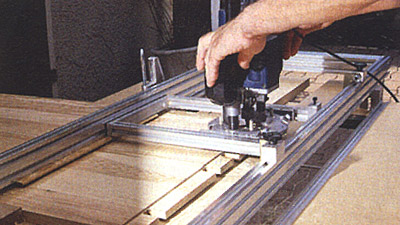

Выбирать пазы можно поочередно в каждой заготовке или сразу в нескольких. Во втором случае заготовки одной длины должны быть выровнены одним торцом строго по линии.
Чтобы сделать пазы для крепления ступенек, стойки положите на ребро параллельно друг другу. В таком положении они удерживают бруски, вставленные под прямым углом в пазы.

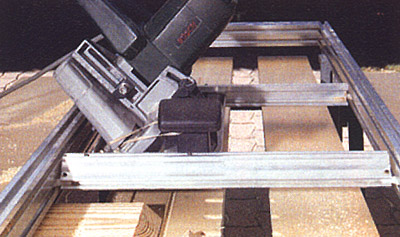

До обработки шипов торцы бортиков и планок ограждения, соединяемые впоследствии со стойками, обрежьте циркулярной пилой на ус под углом 45.
Для получения шипов на деталях с двух сторон за несколько продольных проходов
с помощью фрезеровальной головки и концевой фрезы вырежьте основные заплечики шипа. Затем на том же станке сделайте вспомогательные заплечики для образования глухого шипа.

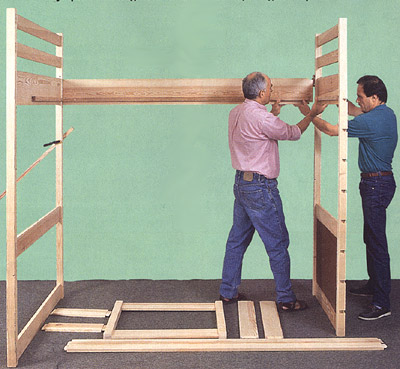

Сначала к заднему и боковым бортикам прикрепите (клеем и шурупами) бруски-упоры. Затем соедините боковины с помощью заднего бортика.

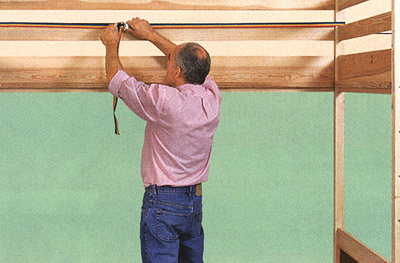

Конструкцию крепко стяните ремнем. До тех пор пока не установлена площадка рядом с кроватью, для обеспечения жесткости используйте вспомогательный брусок, который прижмите к боковой стойке струбциной.
Обработка деталей
Длинные стойки и короткие столбики-стойки обрезаются до нужной длины, точно размечаются, а затем в них выбираются пазы прямой фрезой диаметром 13мм. Используемый станок позволяет производить эту операцию, так же как и большинство других, сразу для нескольких деталей. Конечно, их можно сделать и иными инструментами.
Чтобы пазы для ступенек в двух стойках-основаниях получились одинаковыми и симметричными, их надо выпиливать одновременно. Стойки ставят на ребро и фиксируют с помощью двух брусков, вставленных в вырезы, а затем уже делают пропилы пазовой фрезой диаметром 16мм.
Обработка шипов начинается с того, что на циркулярной пиле детали обрезаются под углом 45 для соединений на ус. Далее на фрезере с фрезой диаметром 16мм на детали с двух сторон за несколько проходов вырезаются основные заплечики шипа. После этого с других сторон выбирают материал для образования заплечиков глухого шипа. Края шипов слегка закругляются рашпилем, что позволяет им легко входить в пазы.
На кромках досок, из которых собираются полки, выпиливаются пазы дисковой фрезой диаметром 40мм и толщиной 5мм. Ей же на нижних бортиках делаются в два прохода фальцы, в которые будут вставляться облицовочные панели. Теперь необходимо вырезать ступеньки и закруглить все острые углы деталей. Последнюю операцию рациональнее всего проводить фасонной фрезой радиусом скругления 6,3мм.
К сведению
В репортаже приведено минимальное сечение стоек 5555мм. Если ваш ребенок спит беспокойно, можно сделать ограждение более высоким (увеличив соответственно высоту других элементов).
Для вентиляции матраца в основании кровати необходимо просверлить несколько отверстий диаметром 15-20мм.
Сооружение подобного типа должно быть непременно прикреплено к стене (или двум стенам в зависимости от расположения).
Имейте в виду, что ребенка в возрасте менее шести лет не рекомендуется укладывать спать высоко.
Сборка

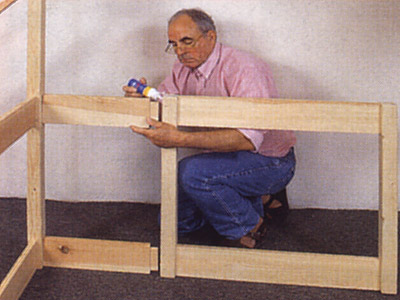

В зависимости от того, какая выбрана конструкция: разборная или нет, технология сборки будет меняться. Сначала проведите предварительную сборку, а потом окончательную. Ее начинайте с боковых элементов- так вы получите две прочные и транспортабельные части. После склеивания их нужно сжать большими струбцинами или специальным стягивающим ремнем. Впроцессе сборки не забывайте проверять правильность углов.

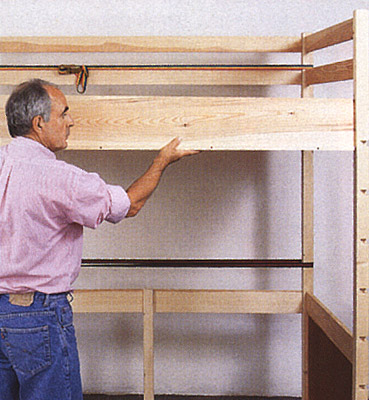

Бортики и задние нижние столбики-стойки установите на место. Вверху конструкция обладает достаточной гибкостью, что дает возможность без труда прикрепить нужные детали.

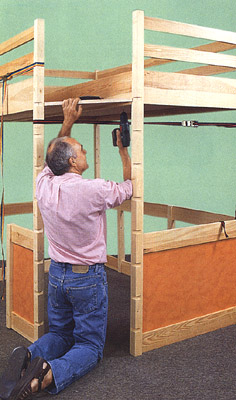

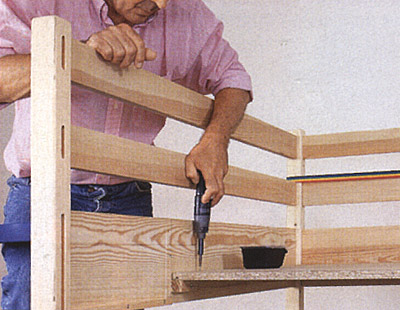

Соблюдая прямые углы между соединяемыми деталями, прикрутите основание кровати к брускам-упорам шурупами с шагом 200 мм. После этого вся конструкция приобретет необходимую жесткость.
Бортик, отделяющий кровать от площадки рядом с ней, на который прикручен брусок-упор сечением 27 x 27 мм (со стороны кровати) и второй брусок сечением 15 x 15 мм (со стороны площадки), соедините на шип с правой стойкой лестницы.

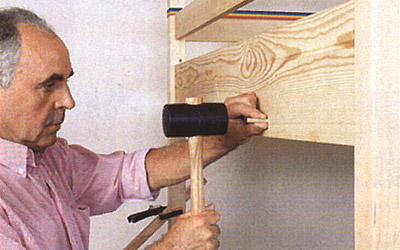

Пока разделительный бортик между кроватью и площадкой поддерживается помощником, укрепите его противоположный край штифтами через отверстия в боковом бортике.

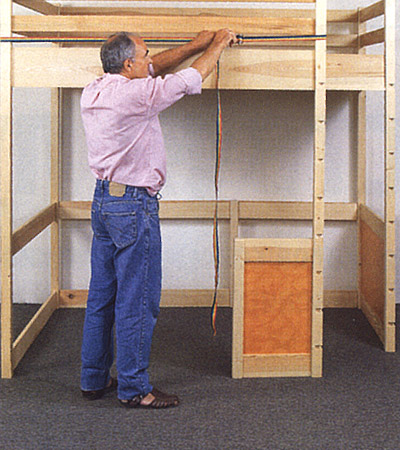

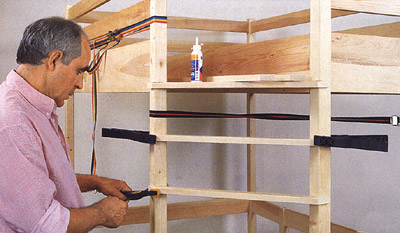

Когда собраны все передние элементы, стяните их ремнем в верхней части. На этой стадии монтажа можете снять вспомогательный брусок.
Если конструкция будет неразборной, то все соединения в шип промазываются клеем. Для большей прочности угловые соединения можно дополнительно скрепить штифтами. Если же мебель будет разборной, следует соединять детали толстыми шурупами с потайными головками, а еще лучше- болтами с полукруглой головкой и колпачковыми гайками, о которые нельзя поцарапаться или порвать постельное белье.
Когда клей высохнет, соедините боковины с задним бортиком кровати. Здесь не обойтись без посторонней помощи. Немного стяните ремнем, затем установите задние нижние бортики, столбики-стойки и после этого сильно затяните ремнями. Затем прикрутите основание кровати к брускам-упорам, чтобы придать конструкции устойчивость, а потом положите площадку рядом с кроватью. Склеив из досок площадку и полку, дайте им хорошенько просохнуть, после чего отпилите до нужной длины.
Далее собираются передние элементы, крепится площадка и устанавливаются ступеньки. Если вы делаете разборную конструкцию, то просто приверните ступеньки к стойкам. Впротивном случае промажьте их дополнительно клеем. Заключительный этап сборки- крепление полок к бортикам штифтами.
Окончательная отделка
После предварительной сборки разберите конструкцию и отшлифуйте каждую деталь. Нанесите два слоя акриловой грунтовки и поверх- два слоя полуматового бесцветного лака. Перед нанесением каждого слоя поверхности шлифуются. Следите, чтобы лак не затекал в пазы. Нижние облицовочные панели в нашем случае оклеены обоями, но можно их покрасить или покрыть лаком.

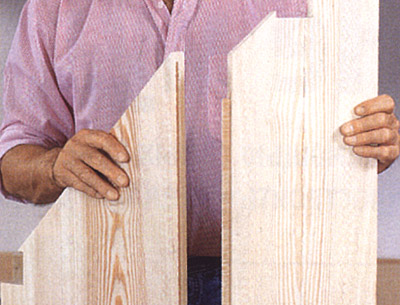

Как и полки, площадка рядом с кроватью собирается из отдельных досок с помощью вставных шипов и пазов. Край площадки со стороны лестницы должен быть скошен и иметь вырезы под стойки.
Прежде чем склеить доски столешницы, произведите контрольную сборку, чтобы убедиться в правильности расчетов.

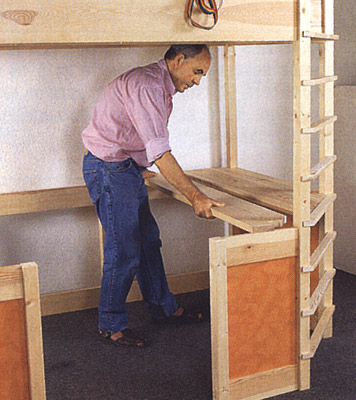

После того как вся конструкция приобрела устойчивость, проверьте углы и укрепите площадку рядом с кроватью, прикрутив ее шурупами через бруски-упоры.
Если сооружение неразборное, торцы ступенек промажьте клеем, а затем вставьте их в пазы стоек, прижмите струбцинами и приверните шурупами через стойки. Если же конструкция разборная, то просто прикрутите ступеньки.
Схема двухъярусной конструкции с перечнем деталей и размерами: Лист1 (182Кб), Лист2 (170Кб)
