В горнице моей тепло

Говорят, примерно каждые семь лет непременно надо что-то изменить в своей жизни. Почему бы, скажем, не нарастить лапидарный прямоугольник комнаты? Удачно застекленные, балкон или лоджия могут стать частью жилого пространства. Главное- обеспечить ту же степень изоляции, что и в квартире. С этой задачей прекрасно справятся пластиковые рамы со стеклопакетами.

Для "теплого" остекления лоджий и балконов чаще всего используют полый профиль из жесткого ПВХ с тонкими перегородками. Такой профиль хорошо сохраняет тепло, потому что теплопроводность воздуха, заполняющего его полости, ниже, чем теплопроводность самого пластика. Для обеспечения механической прочности стенки профиля делают не тоньше 3мм и внутрь помещают стальной оцинкованный усилитель толщиной 1,5мм, 2мм или 3мм.

Исключить тепловые потери от конвекции воздуха можно, устранив щели и зазоры. Именно поэтому каждый производитель объединяет все виды выпускаемых им профилей в систему, например, оконных профилей. Ее элементы согласованы друг с другом, что и обеспечивает герметичность всех частей конструкции и простоту их монтажа.

Почему именно ПВХ?

Из всех пластиков для оконных рам выбран ПВХ (поливинилхлорид), поскольку он обладает достаточными механической прочностью и твердостью, износоустойчив, трудно воспламеняется, не гниет во влажной среде, не проводит электрического тока.

Его термопластичность и растворимость позволяют прочно сваривать или склеивать отдельные элементы конструкции.

ПВХ долговечен, т.е. сохраняет свои свойства при температуре от -60Cдо +60C в течение нескольких десятков лет. По сравнению с близкими по свойствам полиэтиленом и полипропиленом ПВХ имеет лучший комплексный показатель "прочность-долговечность-стоимость".

Недостатки ПВХ: содержание небольшого количества свинца, необходимого для повышения термостойкости, выделение токсичных веществ при горении, а также ускоренное старение при слишком частом изменении температуры. Внастоящее время вместо свинца начинают использовать экологически чистые цинково-кальциевые стабилизирующие добавки.

Самые разнообразные системы профилей из ПВХ поставляют на российский рынок многие фирмы, среди которых известны немецкие VEKA, REHAU, ALUPLAST, KBE, XT TROPLAST, ELNOVA, BRUGMANN, GEALAN, австрийская CHEMSON, турецкая PIMAPEN и другие. Внашем фоторепортаже мы покажем пример остекления лоджии с эркерным элементом с помощью оконных профилей фирмы VEKA. Заказ выполняла фирма «ПАТЕКСТРОЙАРСЕНАЛ».

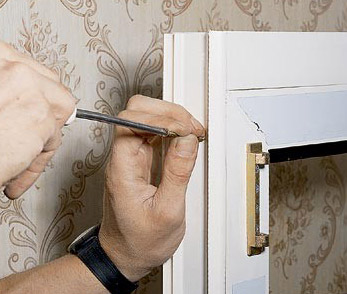

При горизонтальном положении оконной ручки створка будет распахиваться. Силу прижима створки можно менять с помощью трех эксцентриковых регуляторов, установленных вдоль ее края по высоте.

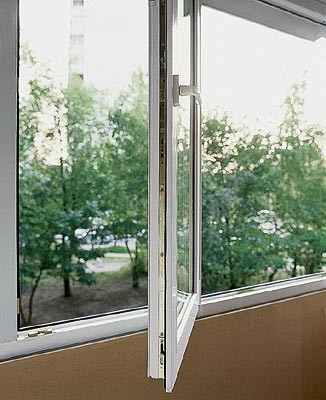

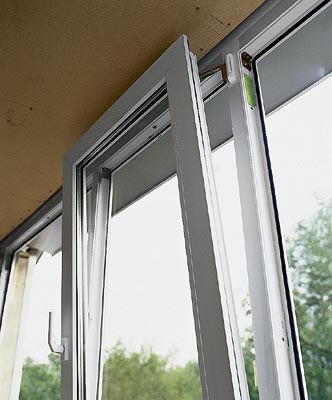

При повороте оконной ручки вверх створка будет откидываться.

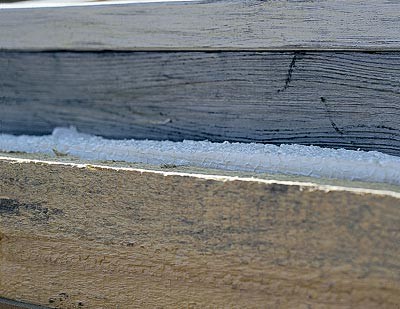

Соберите дополнительное ограждение из досок 40мм, утепленных пенопластовыми листами толщиной 60мм и обшитых оргалитом. Сверху уложите выравнивающую опору- доску толщиной 40мм и шириной 120мм.

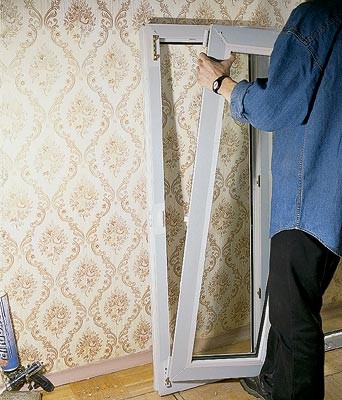

Снимите створки из фронтальной рамы с петель и осторожно извлеките стеклопакеты.

К верхнему профилю рамы присоедините расширительный профиль, а к нижнему- профиль для крепления отлива и зафиксируйте их саморезами, как показано на схеме.

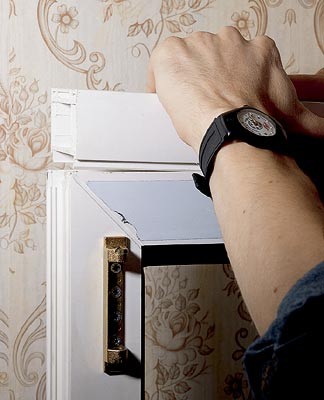

К правому профилю фронтальной рамы присоедините саморезами сначала левый поворотный профиль углового соединителя, а затем трубу из ПВХ с алюминиевой трубой внутри, как показано на схеме. Выступающие по высоте части соединителя отпилите ножовкой.

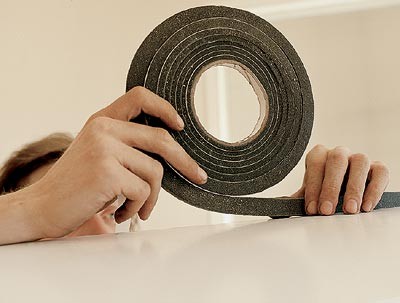

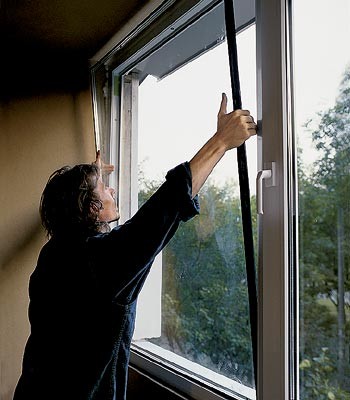

Установите (суплотнителем ПСУЛ) и затем закрепите верхний отлив на расширительном профиле, после чего по периметру рамы также наклейте ПСУЛ.

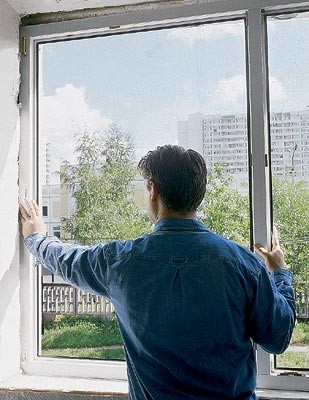

Фронтальную раму установите в проем и закрепите с помощью деревянных клиньев.

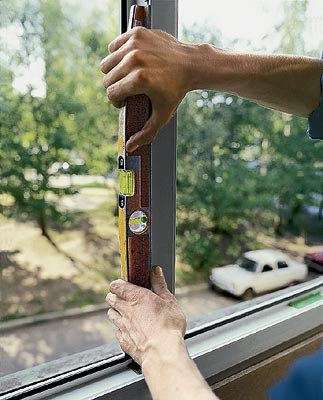

Выровняйте ее по уровню в вертикальной и горизонтальной плоскостях.

Стеклянная стена

В раму, изготовленную из полого профиля, можно установить как одно стекло, так и однокамерный или двухкамерный стеклопакет. Стеклопакет повышает шумоизоляцию, снижает теплопередачу, а при нанесении специального покрытия, например K-покрытия или i-покрытия, уменьшает тепловые потери и за счет излучения. Для лоджий, выходящих на оживленные улицы и автомобильные трассы, предусмотрено довольно эффективное средство: наружное стекло толще, чем внутреннее (соответственно 8 и 4мм).

Для большей безопасности рекомендуется делить раму на части вертикальными стойками (импостами). Вкаждую такую часть можно вставить либо «глухие» стекло или стеклопакет, либо застекленную подвижную створку. Кроме обычных петель может быть установлено устройство «ножницы» в верхней части створки для ее откидывания.

Под стеклопакет в створку или в глухую часть рамы устанавливают опорные подкладки толщиной не менее 3мм и длиной не менее 50мм из полиэтилена низкого давления, чтобы исключить появление трещин в стекле из-за возможных вибраций.

Система VEKA

Система оконно-дверных профилей из ПВХ фирмы VEKA насчитывает свыше 1400профилей четырех видов:
основные (рамы, створки, стойки, перекладины, штапики);
присоединительные (расширительные, для "глухих" рам, угловые и фасадные соединители);
декоративные (перекладины на стекло, планки, капители, нащельники);
дополнительные элементы (для присоединения отлива, направляющие, скругляющие планки, защитные порожки, внешние усилители).

Такое разнообразие позволяет собрать любую из указанных в каталоге конструкцию и даже придумать свою. Можно выбрать ширину рамы, количество створок и способ открывания каждой из них, количество "глухих" частей, вид стеклопакета (однокамерный или двухкамерный), формы ручек, цвет профилей и много чего еще. Можно, например, предусмотреть встроенные рольставни или встроенную в профили вентиляцию. Во всех вариантах конструкции ограждения обязательно предусматривают уплотнительные прокладки, максимальное расстояние при монтаже между местами анкерного крепления (неболее 700мм по прямой и 100мм от угловых соединений), а также наличие отверстий для отвода атмосферной влаги.

Продукцию фирмы VEKA в скором времени будут доставлять не только из Германии, но и из Подмосковья. Недалеко от города Троицка эта фирма заканчивает строительство завода по выпуску системы оконно-дверных профилей из ПВХ производительностью 3000т профиля в год. Согласно приложению к сертификату соответствия РОСС DE СБ 24.Н00416 от01.08.99 г., выданному ФЦСМинстрояРФ, долговечность профилей системы VEKA составляет для умеренного климата России 40условных лет и для холодного климата- свыше 15условных лет.

Скруглить углы

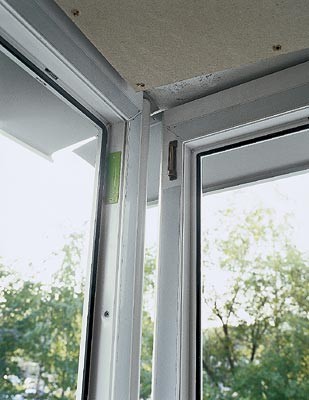

Установить две рамы под углом можно с помощью углового соединителя, включающего алюминиевую трубу, закрытую трубой из ПВХ. Рамы можно расположить под любым углом (от90 до180) и зафиксировать. При углах 90, 120, 135 или 150 с этой же целью может быть использован угловой жесткий соединитель с постоянным углом. При полукруглых ограждениях лоджии используют несколько угловых соединителей, располагаемых с определенным шагом.

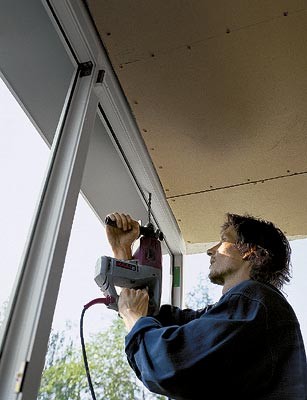

Просверлите отверстия диаметром 10мм в верхнем перекрытии и стенах через разметочные отверстия в профилях.

Затем зафиксируйте раму с помощью анкерных дюбелей (диаметр10мм, длина80мм), используя эти отверстия.

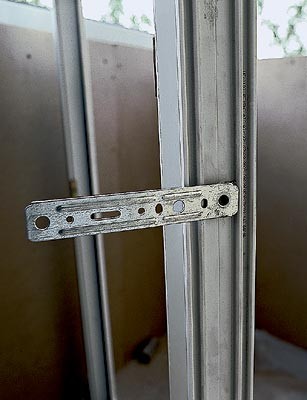

К правому профилю боковой рамы прикрепите шурупами три анкерных скобы, а сверху- расширительный профиль, отлив и после этого наклейте ПСУЛ.

Боковую раму установите на доску дополнительного ограждения и соедините ее слева с фронтальной рамой через угловой соединитель, а справа- состеной через скобу.

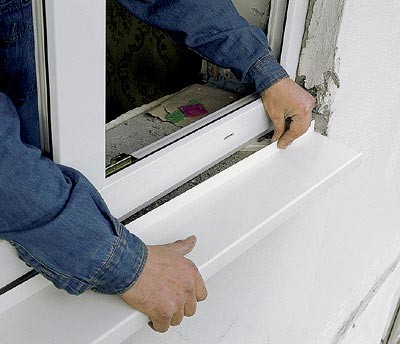

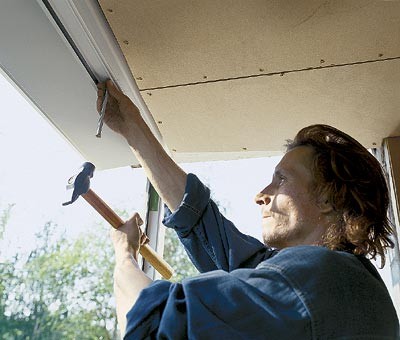

Край нижнего отлива подведите под нижнюю плоскость рамы и прикрепите шурупами к вспомогательному профилю.

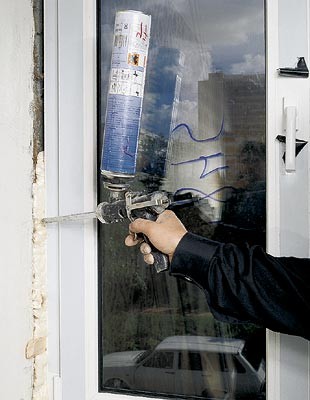

Зазор между рамой и стеной изнутри заполните монтажной пеной. Затем удалите выравнивающие клинья и так же залейте пустоты.

Снятые ранее из глухой рамы стеклопакеты установите на место и зафиксируйте их.

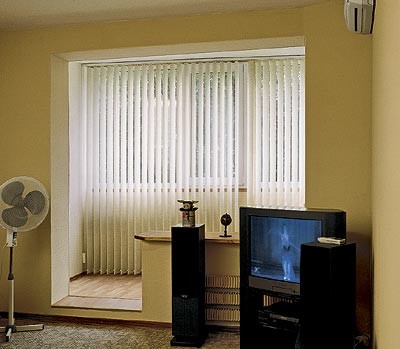

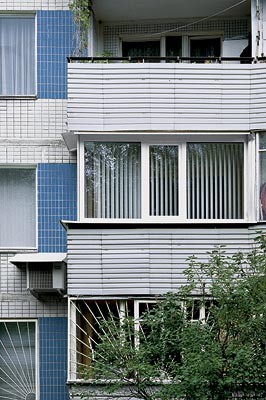

Вот они, такие необходимые в квартире дополнительные 4,5м² жилой площади.

Установка рамы

Для повышения жесткости и устойчивости конструкции существующее металлическое ограждение лоджии укрепляют. Например, пристраивают дополнительное кирпичное или деревянное ограждение, которое можно утеплить. Сверху на него ставят выравнивающую опору- широкую доску, что облегчает монтаж и регулировку положения рамы. Именно к этой опоре крепят нижний профиль рамы, добиваясь ее вертикального положения. Если предполагается последующая внутренняя отделка лоджии, то между верхним перекрытием этажа и верхним профилем рамы полезно установить специальный профиль (его называют расширительным) для крепления к нему обшивки потолка.

Сколько стоит остеклить лоджию?

Застекляют балконы и лоджии множество фирм. Ицена на их услуги может отличаться на 30-50% как для одних и тех же работ, так и для разных вариантов остекления. Срок исполнения заказа обычно не превышает двух недель при гарантии на готовую работу не менее года. При любых сроках деньги полностью следует вносить только за уже выполненный заказ.

В стоимость остекления входит цена конструкции рамы (состеклопакетом и уплотнительными прокладками), других профилей и вспомогательных материалов, а также оплачиваются доставка и монтаж.

Стоимость рамы можно приблизительно подсчитать так: "глухая" рама с однокамерным стеклопакетом- $68 за1м², с двухкамерным стеклопакетом- $73 за1м². За рамы с распахивающимися створками придется заплатить соответственно $150 и 155 за1м², а за рамы с поворотно-откидными створками- $162 и 167 за1м². Расширительный профиль над рамой, как и угловой соединитель, увеличит стоимость на5%. Профиль, ламинированный цветной пленкой с одной стороны, обойдется на 38% дороже, а с двух сторон- на78% .

Изготовление описанной нами конструкции из двух рам (фронтальной и боковой) обошлось в $515. Стоимость профилей расширительного, для углового соединения, для присоединения отлива, нащельника, отливов и элементов крепежа, рулона ПСУЛ, баллонов монтажной пены, бутовочного шнура составила $203, доставка и погрузочно-разгрузочные работы- $17, монтаж- $113 (22% от стоимости рам). Общая стоимость заказа составила $848, что в пересчете дает удельные затраты, равные $160 за1м².

Раму крепят к зданию анкерными дюбелями, оставляя зазор не менее 10мм, который заполняют герметиком. Изнутри зазор декорируют либо специально предусмотренным профилем, либо материалом внутренней отделки лоджии, например вагонкой.

С наружной стороны сверху и снизу раму защищают от проникновения влаги двумя металлическими отливами. По обе стороны верхнего отлива прокладывают герметик. Нижний отлив должен быть подведен под раму, чтобы исключить проникновение капиллярной влаги. Сэтой целью отлив приворачивают шурупами к профилю, который прикрепляют снизу к раме через герметизирующую прокладку.

Уплотнение зазоров

Используемый герметик должен надежно "реагировать" на изменение зазоров между рамой и стенами здания, вызываемое разной способностью температурного расширения этих конструкций. При использовании монтажной пены следует учесть, что она не компенсирует температурное увеличение зазоров, не исключает проникновение через нее влаги и под воздействием ультрафиолета постепенно теряет свои уплотнительные свойства. Именно поэтому снаружи зазор заполняют либо бутовочным шнуром, который нужно промазать силиконом, либо предварительно сжатой уплотнительной лентой (ПСУЛ). Эта трехслойная полиуретановая лента обладает свойством увеличиваться относительно своей первоначальной толщины до 200-250% и сохранять уплотнительные свойства под действием ультрафиолетовых лучей. Ее чаще закрывают декоративной планкой, называемой обычно нащельником.

После уплотнения зазоров утепление дополнительной жилой площади можно считать завершенным и приступать к ее окончательной отделке.

Практические рекомендации

Максимальные ширина и высота створок могут быть 1200мм и 2250мм, но оптимальными размерами следует считать 800мм и 1800мм. Это ограничение исключит опасность провисания тяжелых створок со временем.

Зазор между профилем ПВХ и стеной должен составлять 8-10 мм для ПСУЛ, 10-12 мм для бутовочного шнура и 10-25 мм для монтажной пены (для цветного ПВХ следует брать максимальные значения).

Исключить появление конденсата в зазорах и на стеклопакетах можно, используя профиль с простыми устройствами дозированного поступления воздуха (щели или вентиляционные каналы с регулирующими планками для естественной или принудительной вентиляции).

Установка двухкамерного стеклопакета (стремя стеклами) вместо однокамерного (сдвумя стеклами) увеличит стоимость остекления всего на $5 за 1м², зато значительно улучшится тепло- и шумоизоляция.

Редакция благодарит директора филиала "Крылатское" ООО«ПАТЕКСТРОЙАРСЕНАЛ» Михаила Юрьевича Стукалова за помощь в подготовке материала.

В статье использованы термины из ГОСТ 24866-89 "Стеклопакеты клееные" и ГОСТ 23166-78 (ред.1987г.) «Окна и балконные двери деревянные».
