Как пройти на балкон?

Стремление жителей наших городов превратить площадь балкона или лоджии в полезную и даже жилую вполне понятно. Кому не хочется иметь собственное "маленькое патио", летний кабинет либо оранжерею? Наметились перемены и в облике балконного блока- конструкции, отделяющей балкон от комнаты.

Собственно понятие "балконный блок" в каких-либо нормативных документах не встречается. ВГОСТ23166-99 оконный и балконный дверной блоки (в данном случае этот термин обозначает комбинацию коробки и створки либо полотна) рассматриваются отдельно. Все же и строители, и производители окон, как правило, подразумевают под балконным блоком именно сочетание двери и окна (окон). Иэто вполне оправдывает себя, ведь остекление выходящего на балкон проема подразумевает комплексное инженерное решение (тип и ширина профилей, расположение импостов, способ открывания идр.) и одновременный монтаж.

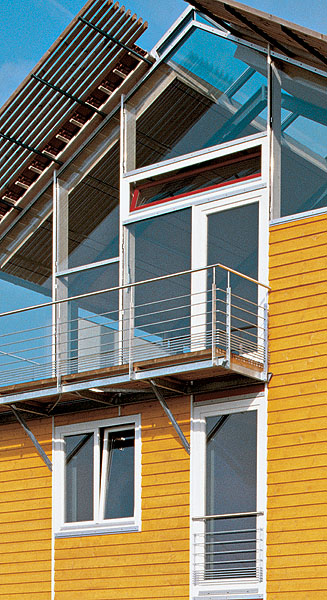

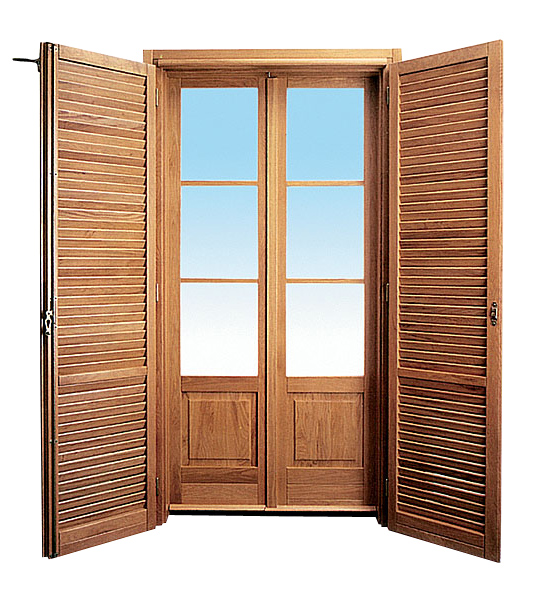

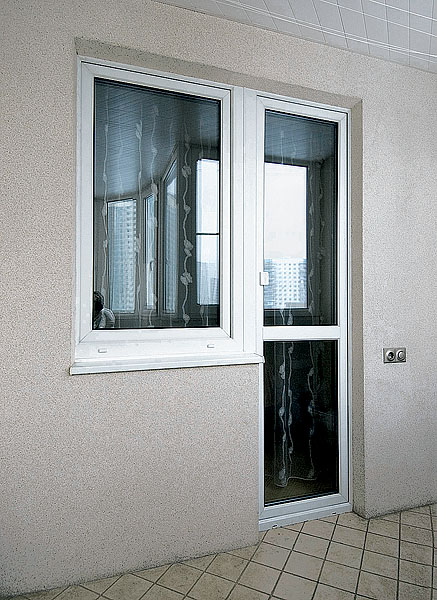

Архитектурный рисунок балконных блоков в наших домах довольно разнообразен. Во многих "сталинках" выход на балкон оборудован дверью- однопольной или двупольной с безимпостным (штульповым) притвором, обычно дополненной прямоугольной или арочной фрамугой (ширина всей конструкции составляет до 1770мм, высота- до 2755мм). Вдомах эпохи индустриального строительства появилось привычное сочетание примыкающих друг к другу окна и однопольной двери (ширина полотна- 720 или 820мм, высота- 2175мм), причем дверной проем обязательно имел бетонный или кирпичный порог. Всовременных новостройках- в частности, это касается домов со свободной планировкой квартир- выходящий на балкон проем нередко выполнен без порога и имеет прямоугольную форму (обычно его размеры- 2000-24001600-1800мм). Такой проем рассчитан на установку французского окна или портала (о них будет рассказано далее). Согласовать снос фрагмента стены под окном, чтобы образовавшийся проем остеклить «по-французски», удается порой и владельцам квартир в типовых домах (возможность такой перепланировки зависит от конкретной серии и состояния здания).

Специфика жанра

Очевидно, что балконные блоки имеют много общего с окнами, ведь производят их из схожих материалов и по сходным технологиям. Как и окна, большинство балконных дверей открываются внутрь помещения (хотя в последнее время появились балконные двери, открывающиеся наружу, и по долговечности и герметичности они не уступают традиционным). Однако между окном и балконным блоком есть явные различия- и в габаритах, и в назначении, и (нередко) в условиях эксплуатации. Коробка и обвязка полотна балконной двери испытывают значительную нагрузку. Особенно велика она в местах крепления петель и угловых соединений. Ведь современные клееные стеклопакеты, применение которых вместо обычного двойного остекления листовым стеклом сделало наши квартиры намного теплее, обладают значительной массой. При этом, в отличие от вклеиваемой в обвязку филенки обычной двери, пакет стекол ничуть не усиливает конструкцию, поскольку обычно его устанавливают только при помощи штапиков. Способ укрепления полотна во многом зависит от материала его обвязки и, в свою очередь, определяет облик балконного блока- видимую ширину створок и расположение импостов. Не всегда просто выбрать для балконного блока стеклопакет (здесь необходимо учесть требования безопасности, теплосбережения и звукоизоляции), а от фурнитуры зависят не только надежность и долговечность работы полотна и створок, но и взломостойкость конструкции.

Коробку и обвязку дверных полотен и оконных створок изготовляют из профилей сложного сечения, материалом для которых служат пластик, дерево (включая конструкции с термоизолирующей вставкой), сталь (втом числе нержавеющая), алюминий (обычный и «теплый»), стеклопластик. Этот список дополняют комбинированные варианты. Поскольку рассказать о каждом типе профилей в рамках данной статьи невозможно, остановимся лишь на наиболее широко представленных на нашем рынке изделиях.

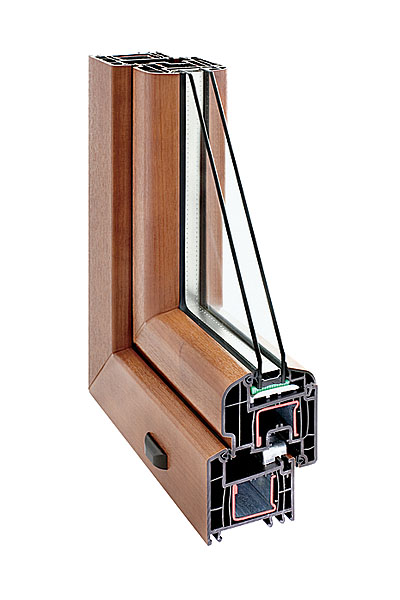

Пластиковые коробки и обвязки полотен балконных дверей обычно делают из оконных профилей высотой (видимой шириной) не менее 70мм. Среди наиболее известных зарубежных производителей пластикового профиля можно назвать фирмы Dimex, Gealan, KBE, Kmmerling, Rehau, Schco, Thyssen, Veka (все- Германия), Deceuninck (Бельгия), LG Chеm (Корея) идр. Продукция отечественных компаний- "Монблан", "Проплекс", "ЭксПроф"- также достаточно популярна.

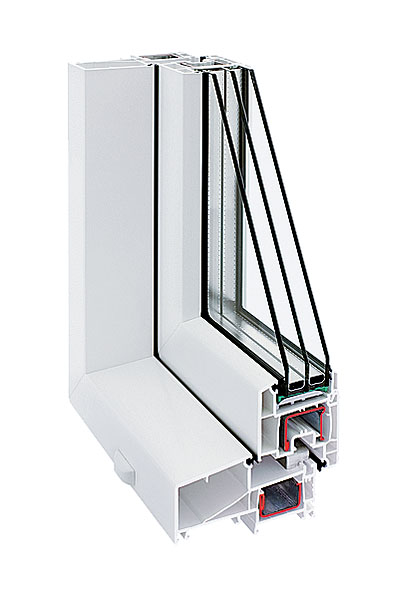

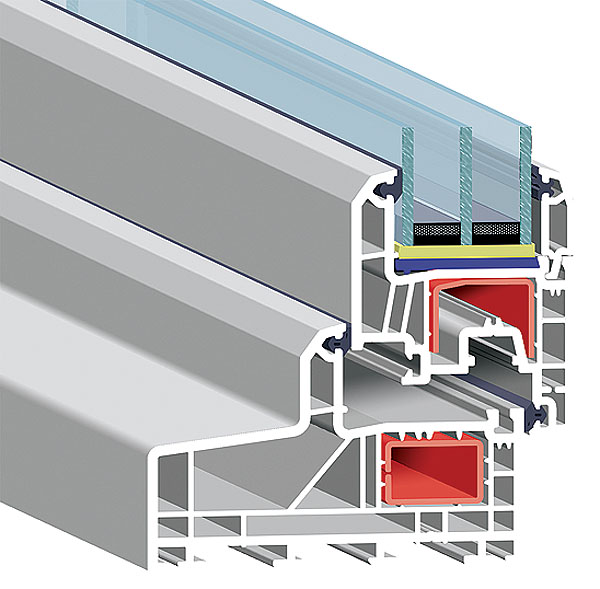

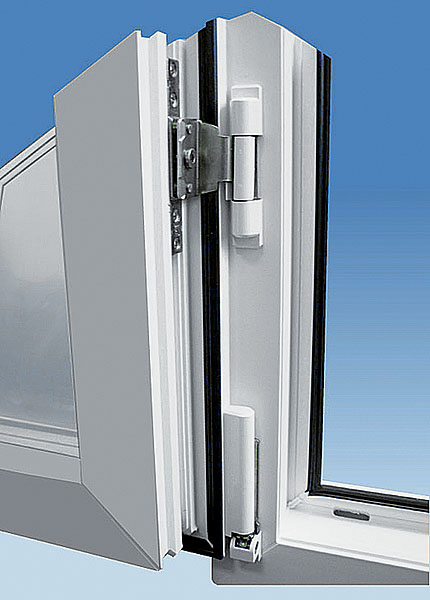

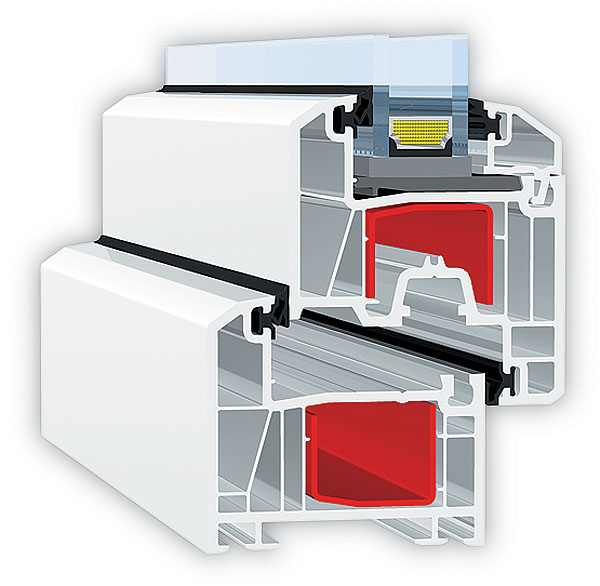

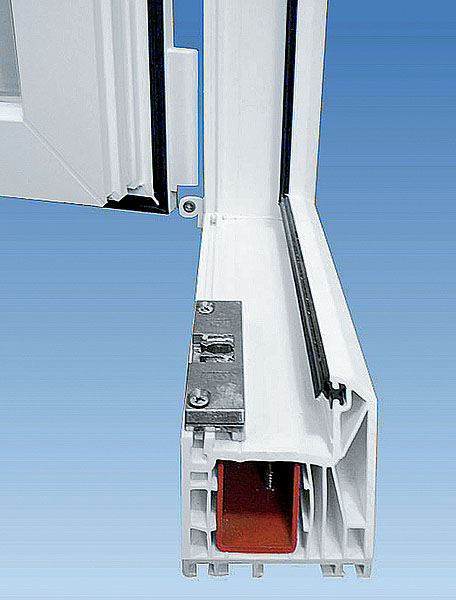

Современные четырех- и пятикамерные ПВХ-профили шириной 60-74мм обладают высоким приведенным сопротивлением теплопередаче: R₀=0,8м²С/Вт и более (согласно СНиП23-02-2003 требуемые значения R₀ окна для центральных регионов нашей страны составляют 0,45-0,6м²С/Вт), выдерживают значительные перепады температуры, стойки к возникновению локальных механических повреждений (подробно о плюсах и минусах ПВХ-профилей мы писали в "ИВД" №3 за 2002г. и в №5 за 2005г.). Вто же время изделия из ПВХ менее прочны на изгиб, чем деревянные и алюминиевые. Наиболее часто встречающиеся "болезни" пластиковых балконных дверей- прогибы вертикальных профилей, "ромбовидность" створки и ее провисание- могут быть вызваны недостаточной толщиной стенок усиливающего стального вкладыша (1,5мм вместо рекомендуемых в этом случае производителями профильных систем 2,5мм), неправильной его нарезкой, недостаточной высотой профиля или ошибками при монтаже дверного блока. Кроме того, пластик имеет значительный коэффициент теплового расширения, поэтому, чтобы в конструкции не возникли чрезмерные внутренние напряжения, она не должна превышать максимально допустимых размеров (для большинства белых профилей это 23501000мм, для цветных- заметно меньше: 2150800мм).

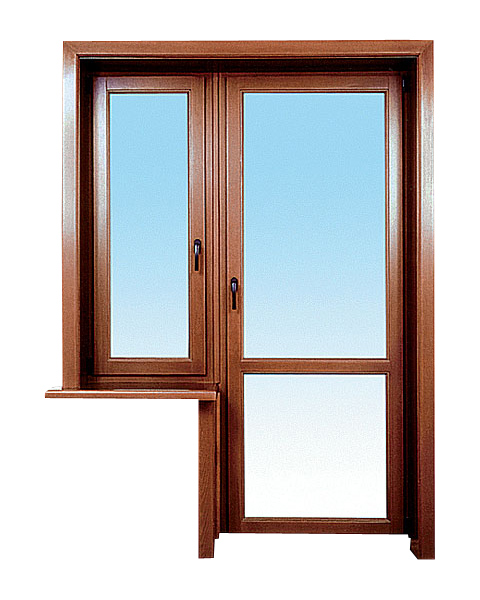

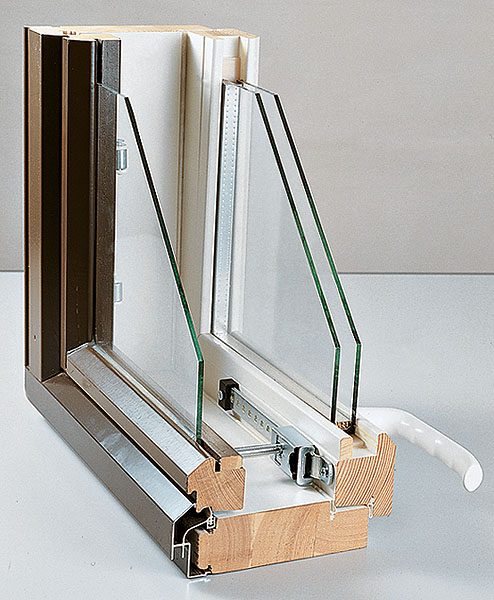

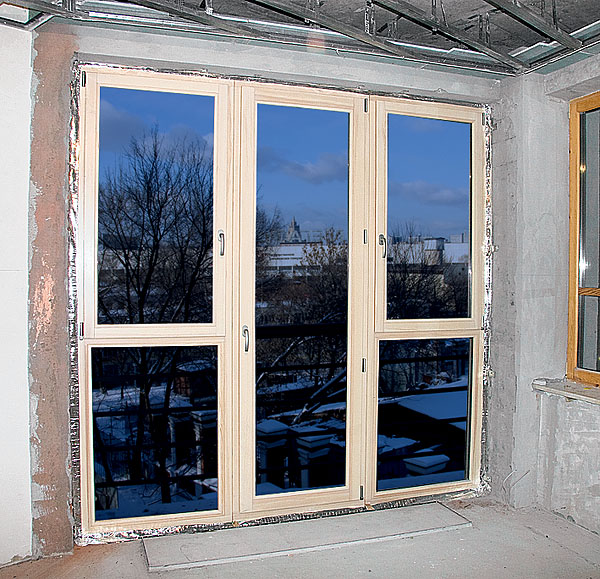

Деревянные профили, в отличие от пластиковых, которые получают методом экструзии на мощных промышленных линиях, производят путем механической обработки заготовок- клееных брусьев, причем в сфере производства деревянных окон практически не встречается разделения на изготовителей профилей и сборщиков. Отсюда- большее разнообразие конструкций из дерева. Это касается и способа склеивания ламелей в заготовках, и сечения профиля, и конструктивного исполнения оконных и дверных блоков. Хотя большинство крупных компаний- "Окна Хоббит", "Царь-Окна", ЮККО (все- Россия), Rudupis (Литва), Polonia (Польша) идр.- делают блоки с одинарными створками, фирмы Alavus, Domus, Tiivi (все- Финляндия), продукция которых неизменно пользуется спросом на нашем рынке, выпускают блоки с разделенными створками (во внутреннюю вставлен однокамерный стеклопакет, во внешнюю- одинарное стекло).

Вбольшинстве своем деревянные створки и рамы имеют шиповое угловое сопряжение, весьма прочное благодаря современным клеевым составам. Иногда встречаются соединения на шкантах и нагелях, однако они не дают гарантии защиты от продувания стыка. Геометрия современных полотен с деревянной обвязкой весьма стабильна, и многие фирмы-производители возьмутся изготовить остекленную дверь без импоста и дадут на нее гарантию.

Отметим, что параметр R₀ деревянных профилей зависит от влажности и породы древесины и колеблется в пределах 0,55-0,65м²С/Вт, то есть отвечает современным требованиям теплосбережения.

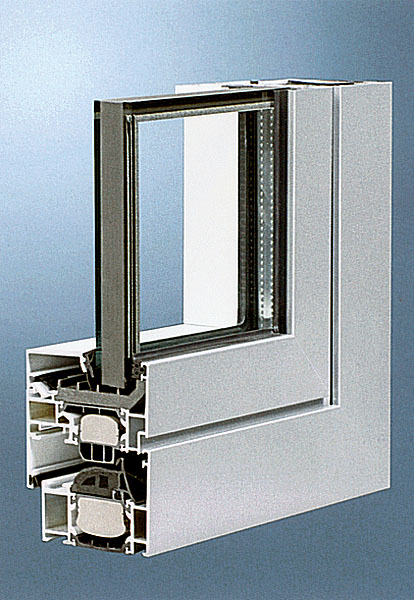

Алюминий- очень прочный и долговечный материал, с трудом поддающийся коррозии, но при этом прекрасно проводящий тепло, и потому до последнего времени окна из цельнокатаного алюминиевого профиля находили в жилищном строительстве весьма ограниченное применение. Оконные и балконные конструкции из "теплого" алюминия производят как зарубежные- Schco, Hueck (обе- Германия), Reynaers (Бельгия) идр., так и отечественные фирмы: "Алунекст", "Балтийский алюминий", "Мосметаллоконструкция" (все- Россия) идр. Значение R₀ лучших профилей (Schco, Hueck)- до 0,7м²С/Вт.

Стеклопакеты. Конструкции современных стеклопакетов мы подробно описывали в "ИВД" №7 за 2007г. Асейчас затронем лишь некоторые аспекты, непосредственно касающиеся рассматриваемой темы.

Если в квартире установлена балконная дверь со стеклом до низа (тем паче французское окно), чрезвычайную важность приобретает вопрос безопасности остекления, особенно когда в доме есть маленькие дети. Вэтом случае стоит приобрести стеклопакет с триплексом или ламинированным стеклом. Последнее почти в 3раза дешевле (средняя цена пленки для ламинирования- 600руб. за 1м²). Далее следует подумать, какой тип стеклопакета выбрать: однокамерный или двухкамерный. Первый легче, а значит, меньше нагрузка на створки, однако он не всегда может обеспечить достаточную тепло- и звукоизоляцию. При этом не стоит преувеличивать роль одинарного остекления лоджии, хотя, конечно, оно практически сводит на нет ветровую нагрузку на оконный блок и улучшает звукоизоляцию помещения. Но в то же время температура на неутепленном балконе редко превышает температуру "за бортом" больше чем на 1,5-2С. Если лоджия утеплена и имеет двойное остекление- однокамерный пакет для балконного блока вполне подойдет; если же нет, рекомендуется установить либо однокамерный пакет с энергосберегающим стеклом, либо двухкамерный (в "шумных" районах- асимметричный, то есть с неодинаковыми расстояниями между стеклами).

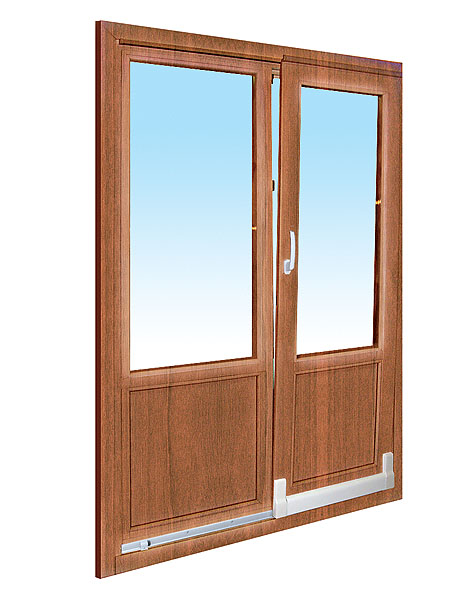

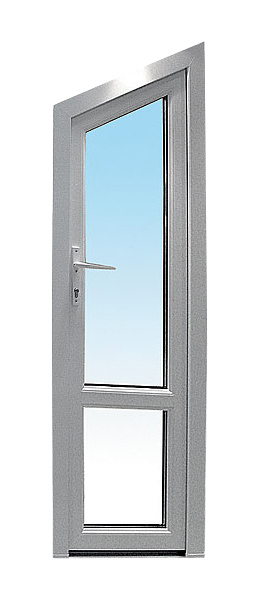

Теплоизолирующая филенка. Полотна большинства балконных дверей остеклены лишь в верхней части, а нижняя, отделенная импостом,- глухая, с термоизолирующей вставкой, которая в пластиковой двери представляет собой сандвич-панель с внутренним слоем из пенополистирола (редко- из пенополиуретана) и внешними слоями из листового пластика с матовой или глянцевой поверхностью. При сравнительно небольшой толщине- 24 или 32мм- такие панели обладают очень высоким приведенным сопротивлением теплопередаче: 0,9-1,2м²С/Вт.

Нижняя часть деревянной двери может иметь филенчатую (филенка, как и у пластиковой двери, трехслойная) либо щитовую конструкцию с заполнением из утеплителя и облицовкой из деревянных панелей или реек. Вредких случаях низ двери набирают из профилированных брусьев.

На французский манер

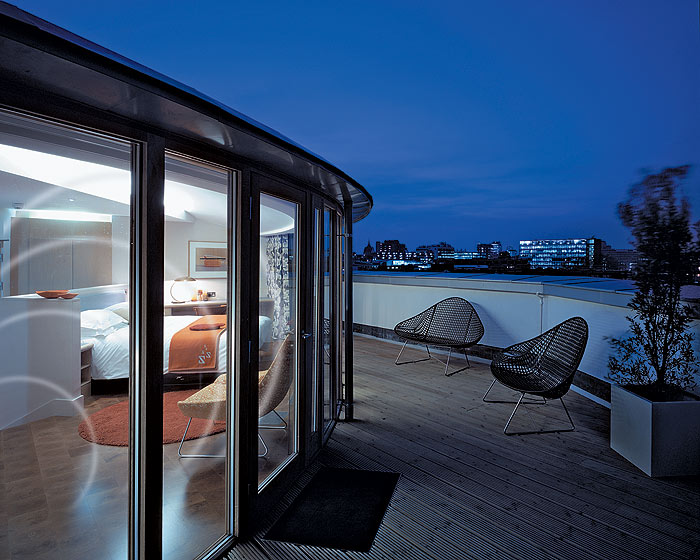

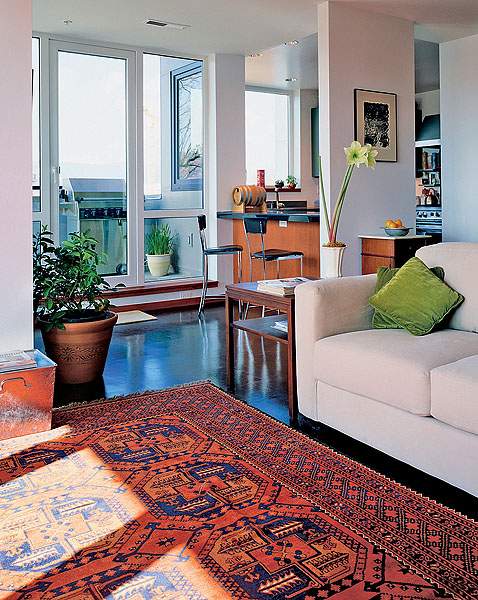

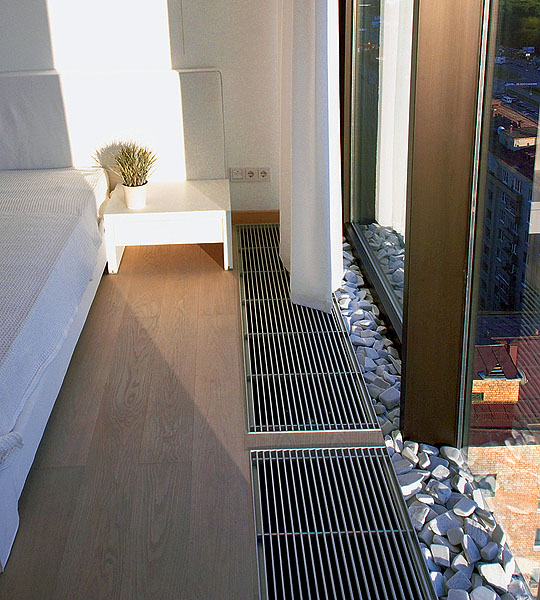

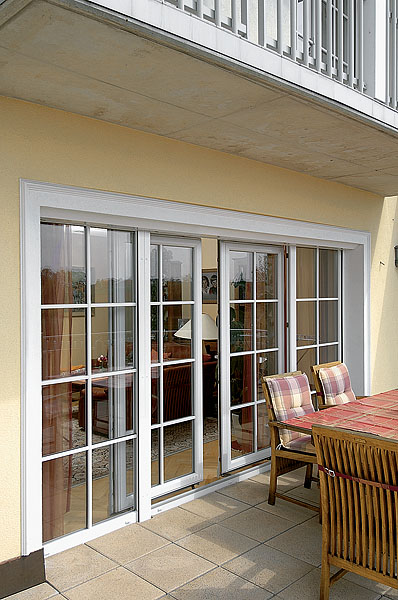

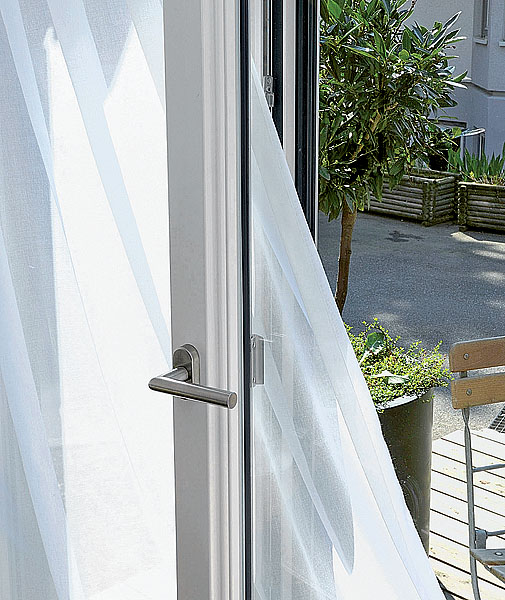

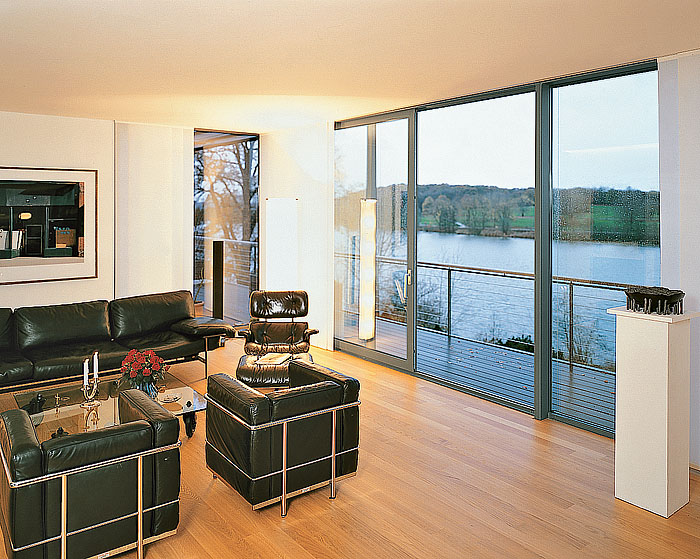

Большие окна, начинающиеся от пола и комбинированные с дверью- так называемые французские,- в наших квартирах большая редкость. Причин тому немало. Главная из них- почти полное отсутствие соответствующих проемов, при том что согласовать необходимую перепланировку крайне сложно. Умногих потенциальных заказчиков возникают сомнения в теплоизолирующей способности таких конструкций; останавливает также их высокая стоимость. Ивсе же эстетическая привлекательность "французских" окон, их способность "объединять улицу с комнатой" и визуально увеличивать площадь помещения способствует тому, что у них становится все больше приверженцев. При этом особый интерес проявляют к модернизированной модели французского окна- "порталу". Так с подачи производителей фурнитуры стали именовать дверь-окно с одним или несколькими полотнами, способными двигаться вдоль одной или нескольких неоткрывающихся створок. Существует два основных вида "порталов": подъемно-раздвижные и откидные раздвижные (их иногда называют параллельно-сдвижными). Вкачестве балконного блока может быть использован и особый тип дверей-"книжек" или "гармошек". Для каждой из перечисленных конструкций разработан определенный набор фурнитуры, совершенно отличный от предназначенного для межкомнатных дверей и перегородок,- ведь перед конструкторами стояла задача обеспечить не только плавное и бесшумное движение полотна большой массы, но и герметичность притвора.

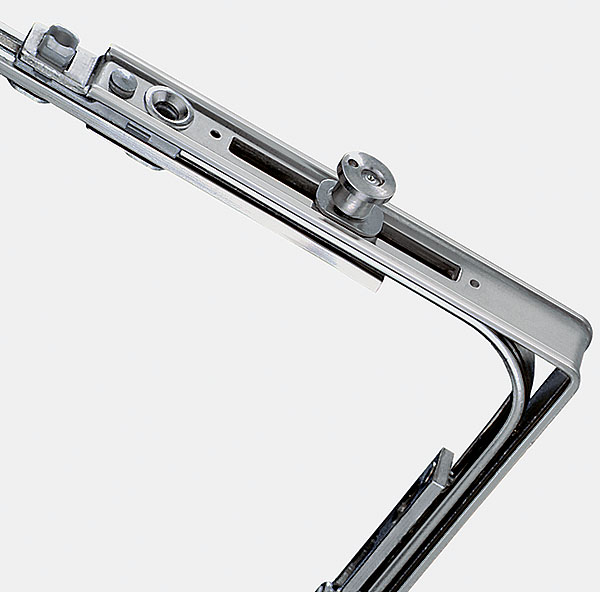

Подъемно-раздвижные механизмы были разработаны для очень больших и соответственно тяжелых полотен (некоторые системы выдерживают нагрузку до 400кгс), но есть комплекты фурнитуры и для обычных окон и балконных дверей с массой подвижного элемента до 150кг. Таковы, например, механизмы HS-PortalLM150 (Siegenia-Aubi) или UMHS200 (Hautau). Алюминиевые и пластиковые профильные системы для подъемно-раздвижных дверей выпускают многие ведущие производители: Aluplast (Германия), Dimex, Gealan, Profine, Rehau, Schco, Thyssen, Veka, Deceuninck; могут быть снабжены таким механизмом и полотна с деревянной обвязкой. Принцип работы подъемно-раздвижной двери таков: при повороте расположенной со стороны помещения ручки (снаружи обычно находится неподвижная ручка, с помощью которой дверь можно прикрыть за собой) из нижнего торца полотна выдвигаются роликовые каретки, полотно приподнимается и движется по нижнему рельсу вдоль неоткрывающейся створки. Взакрытом положении каретки спрятаны, при этом полотно опущено и уплотнители плотно прижаты по всему периметру к упорным планкам. По заявлениям производителей, объемная воздухопроницаемость системы из алюминиевых профилей, снабженных таким механизмом,- не более 3м³/(ч м²) при Р=100Па, а предел водонепроницаемости- не менее 600Па, что соответствует классуА согласно ГОСТ23166-99.

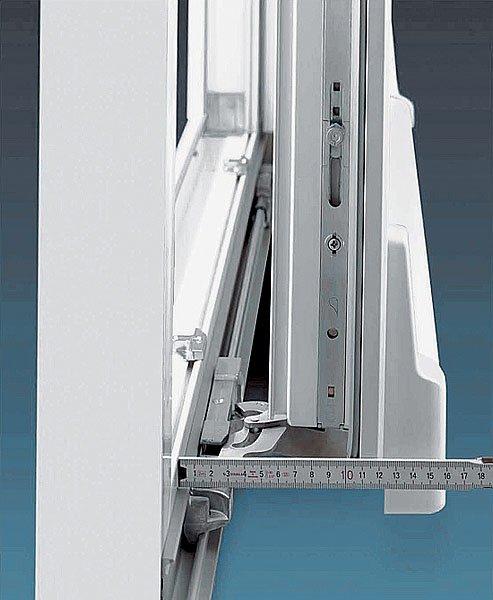

Откидные раздвижные конструкции (их еще называют параллельно-сдвижными) знакомы всем нам: именно по этому принципу работают двери во многих моделях микроавтобусов. Комплекты откидной раздвижной фурнитуры подходят для обычных оконных профилей и имеют модификации для пластика, дерева и алюминия, но предельная нагрузка для них значительно ниже, чем для подъемно-раздвижных,- обычно около 100 кгс.

Цена комплекта раздвижной фурнитуры для двери шириной 1800 и высотой 2100мм- не менее 18тыс.руб. Именно эту цифру надо прибавлять к стоимости конструкции из профилей и стекла, хотя некоторые фирмы "накидывают" еще 5-10%, ссылаясь на сложность установки фурнитуры и монтажа портала.

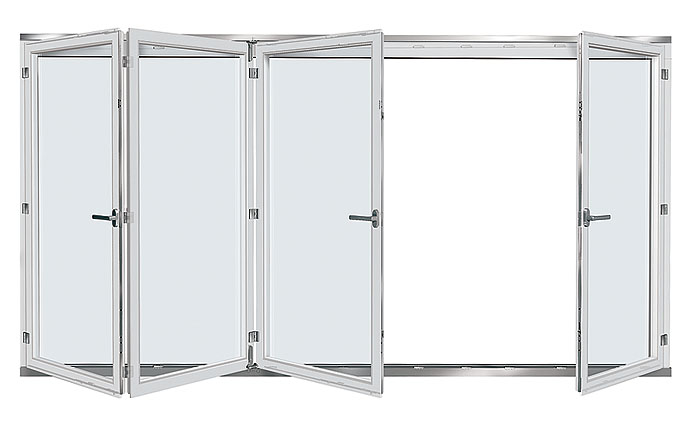

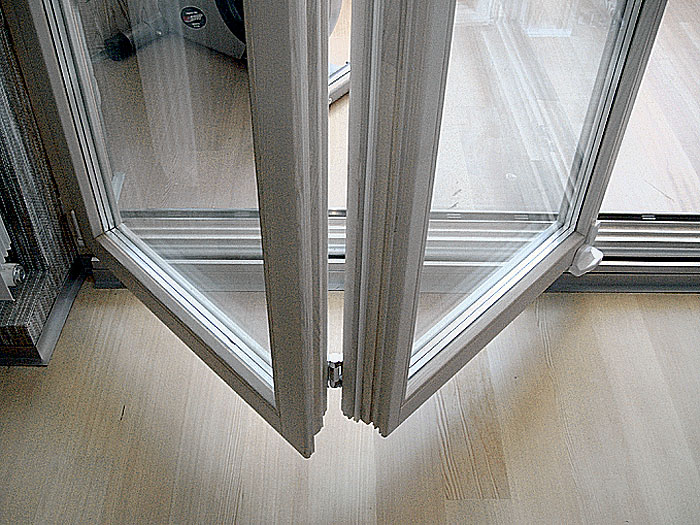

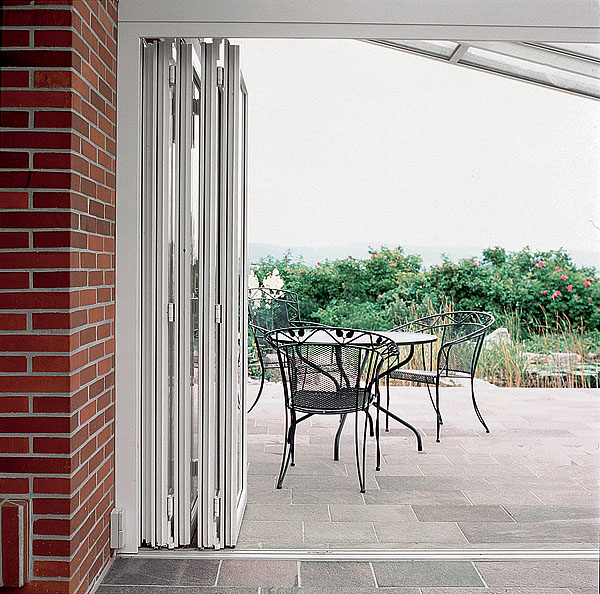

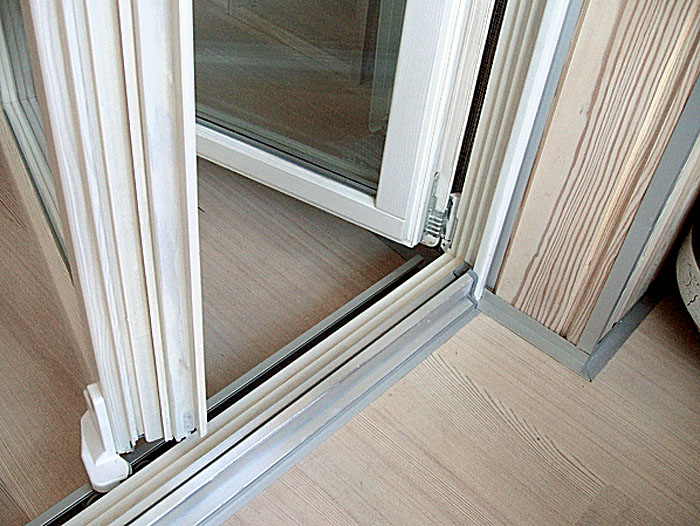

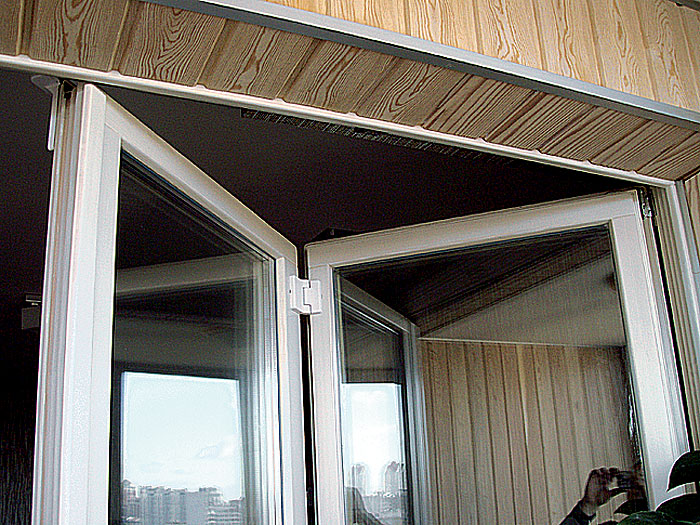

«Гармошки» и «книжки» удобны тем, что позволяют раскрыть проем полностью, то есть убрать ненужную в данный момент стенку, сложив полотна "стопкой" у стены. Некоторые системы, например Patio6080 (Roto Frank) дают возможность комбинировать до семи створок, причем высота створки колеблется от 840 до 2360мм, а ширина- от 600 до 900мм. Комплект фурнитуры для двух-, трехпольной двери стоит почти в 2раза дешевле, чем для откидной раздвижной конструкции. Двери-«гармошки» следует применять только при утепленной и отапливаемой лоджии.

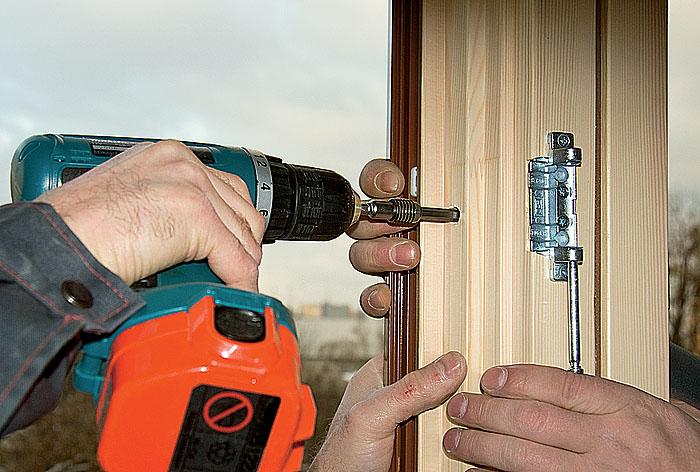

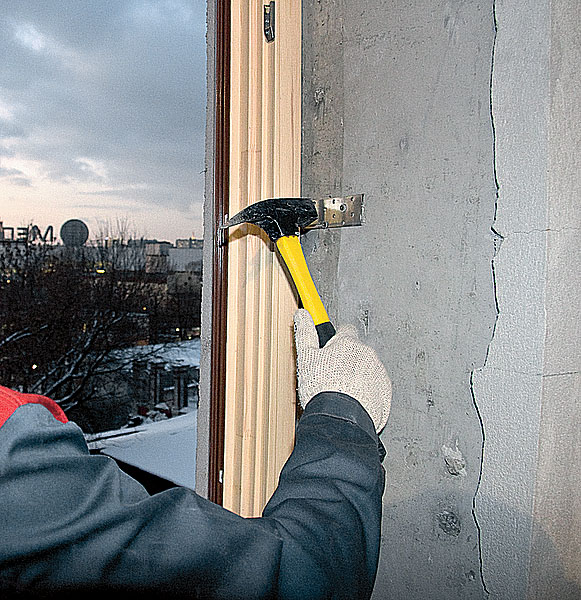

Монтаж

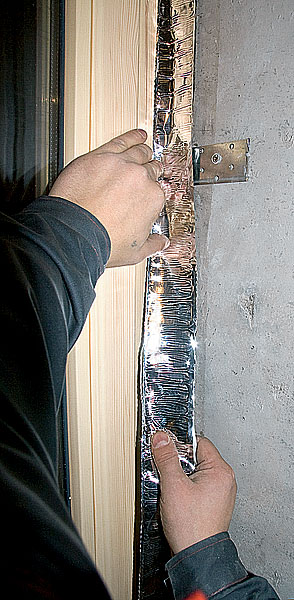

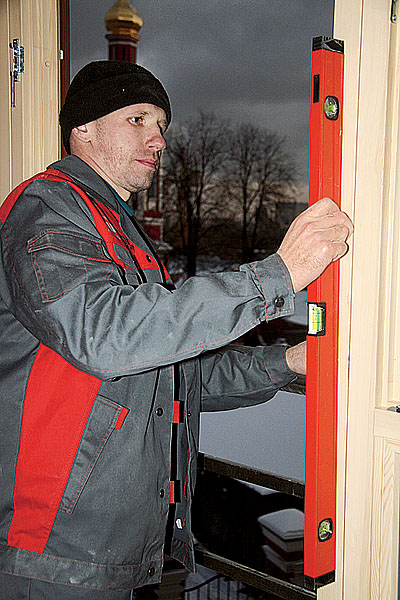

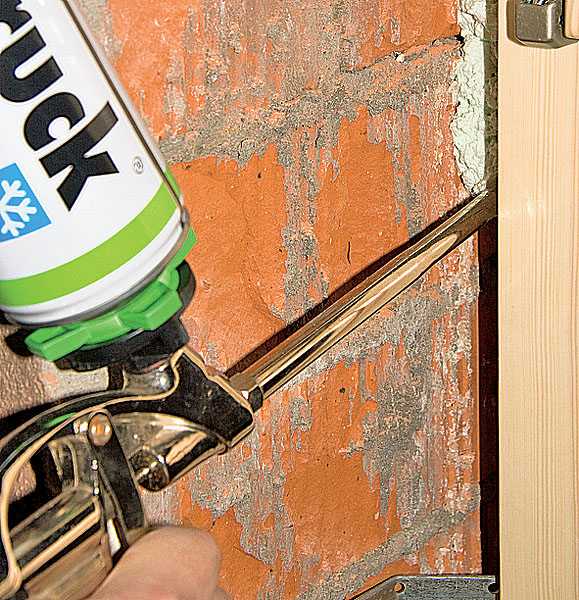

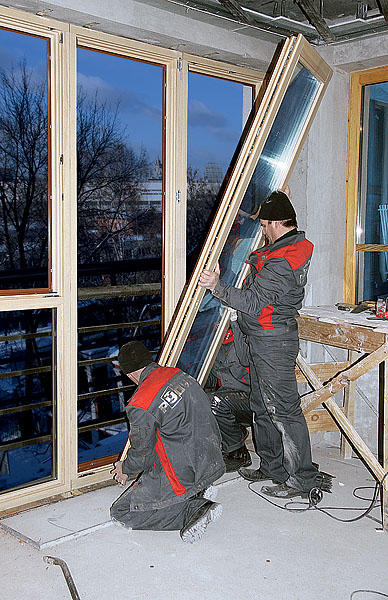

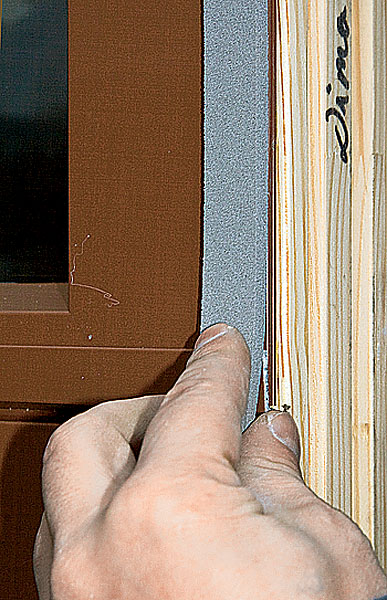

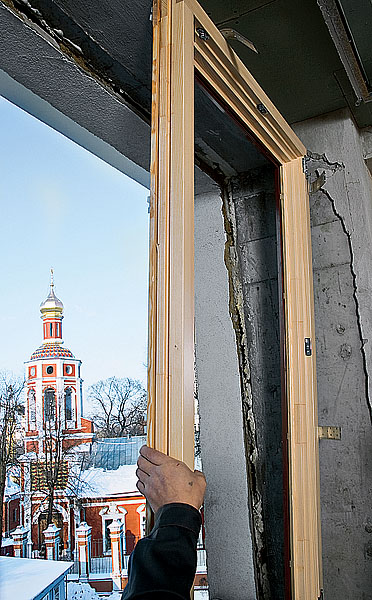

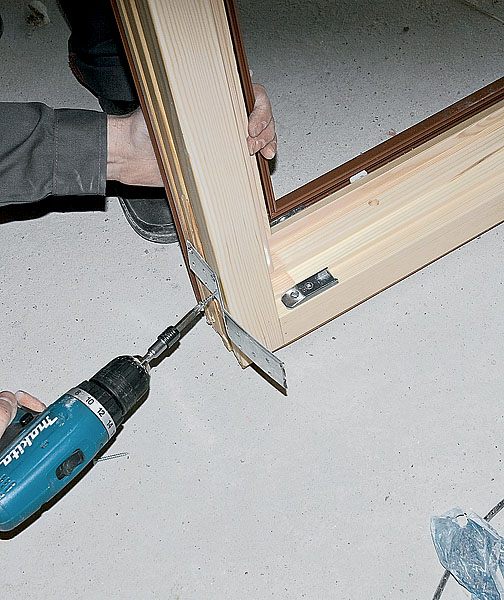

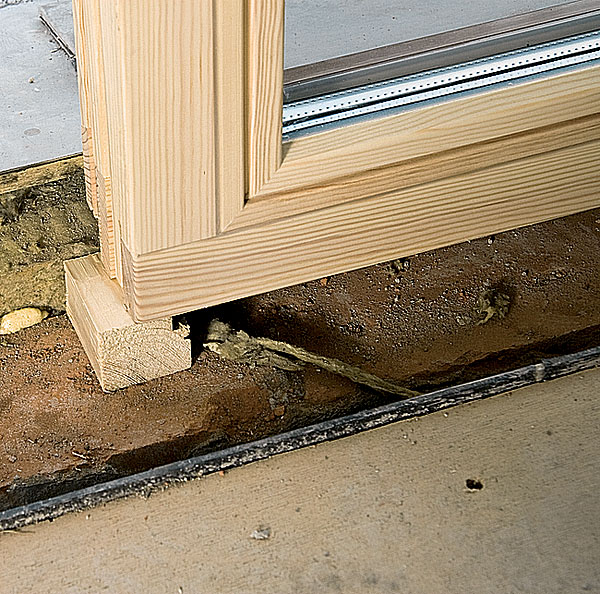

Смонтировать балконный блок сложнее, чем окно: выравнивание конструкции происходит в несколько этапов, а кроме того, требуется обеспечить прочное и герметичное соединение друг с другом коробок окна и двери. Ублоков из ПВХ оно достигается применением пластикового стыковочного профиля, у деревянных- пазогребневого соединения с проложенным уплотнителем или герметиком (валюминиевом балконном блоке, как правило, дверь и окно имеют общую коробку и разделены вертикальным импостом). Особое внимание стоит обратить на монтажный шов по периметру блока. Со стороны улицы слой пены следует защищать при помощи ПСУЛ (предварительно сжатой уплотнительной ленты) либо- при плохом состоянии четвертей- оштукатуриванием откосов; с внутренней- пароизоляционной лентой.

Примерная стоимость балконных дверей*

Редакция благодарит компании "Академия интерьера", "ЕвроОкна", "Окна Хоббит", ЮККО, "ЭксПроф", Gealan, "профайн РУС", "Rehau Евразия", Rudupis, Schco International, Siegenia-Aubi за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№116
