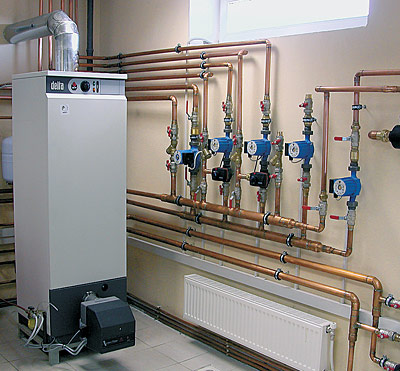

Газовая котельная на базе двухконтурного котла Delta (ACV) с наддувной горелкой

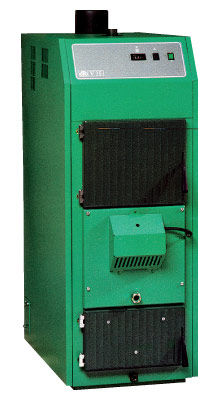

При пиролизном сжигании древесины в газогенераторном котле загрязнение окружающей среды минимально
(модель V35 от СТС)

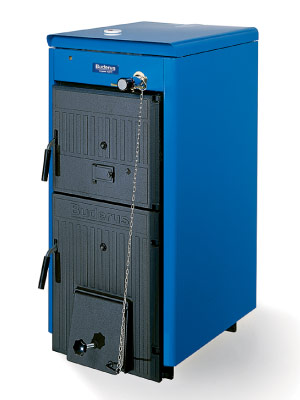

Котел на дровах
и угле Logano G 211 от BUDERUS с возможностью регулировки подачи дополнительного воздуха. Прибор можно использовать отдельно или в комбинации с отопительным котлом, работающим на газе или дизельном
топливе. Может функционировать автономно

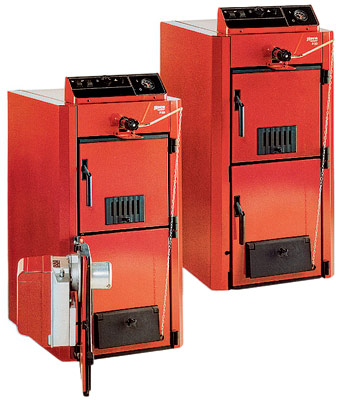

Чугунные твердотопливные комбинированные котлы от ROCA (Испания) по желанию
могут быть оборудованы дутьевой горелкой

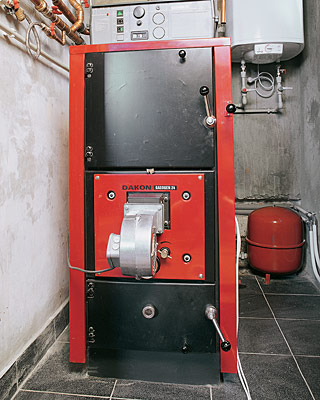

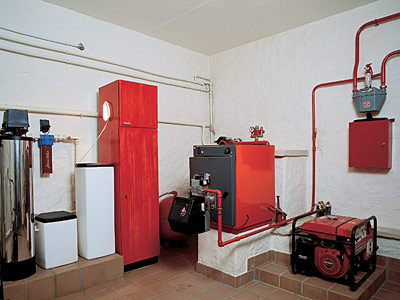

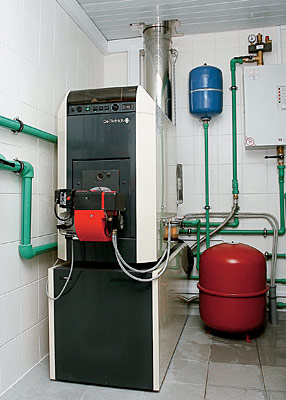

Котельная с современным твердотопливным котлом выглядит ничуть не хуже,
чем котельная с котлом газовым

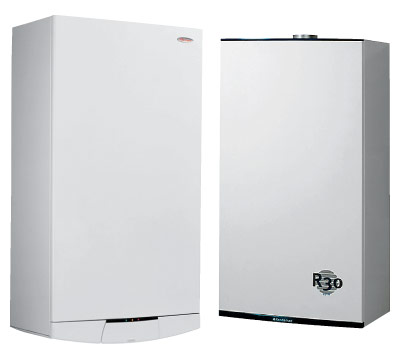

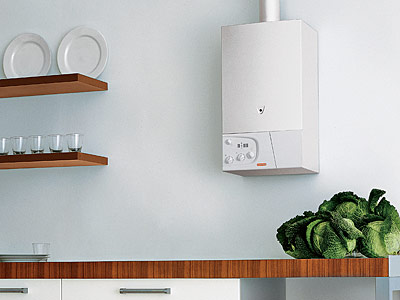

Настенный двухконтурный газовый котел Ariston Microgenus от MERLONI с электронным управлением для отопления и приготовления горячей воды

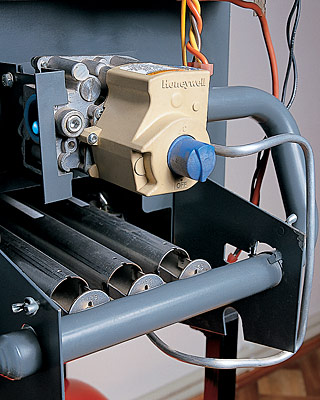

Профилированная атмосферная горелка с трубками переменного сечения и фасонными отверстиями для работы при давлении газа до 3 мбар (LAARS)
Бойлер от VAILLANT для установки под котлом

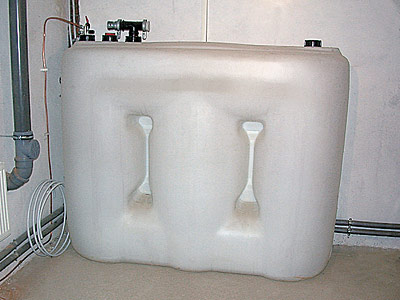

Для хранения жидкого топлива применяют пластиковые емкости различного объема

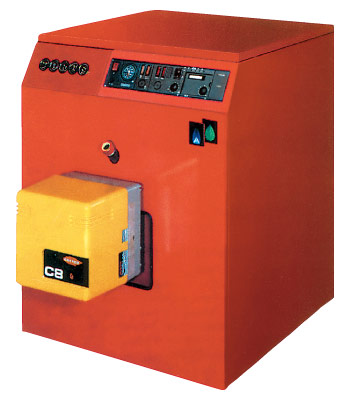

Чугунный секционный наддувный котел
GT 215
от DE DIETRICH с жидкотопливной горелкой. Может использоваться и с газовыми горелками

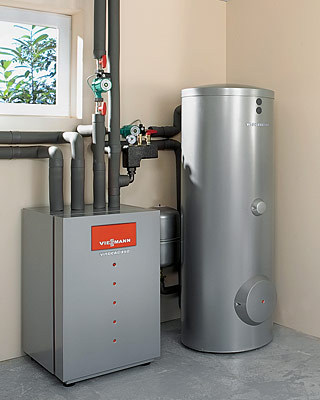

Котел Vitogas 100 c бойлером Vitocell
Комплекты быстрого монтажа позволяют быстро выполнить обвязку котельной
Обвязка двух котлов по схеме с термо-гидравлическим распределителем

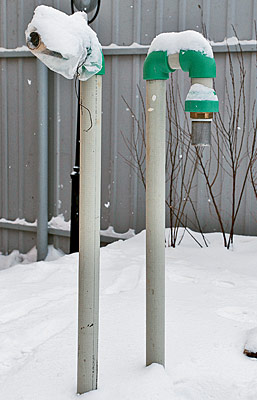

При расположении топливных емкостей в подземном кессоне на поверхность выводится заливная и воздушная трубки

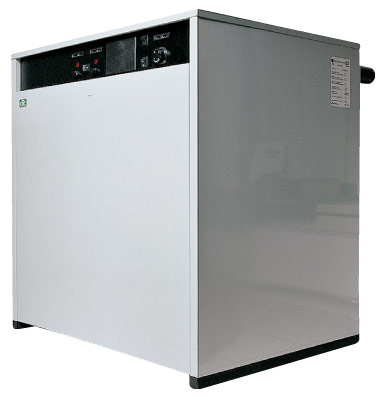

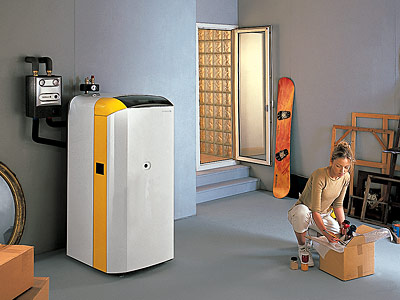

Газовый чугунный котел
CTC Digas. Благодаря атмосферным горелкам функционирует
бесшумно и дольше поддерживает тепло в доме при отключении электричества

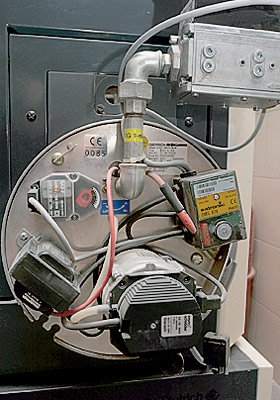

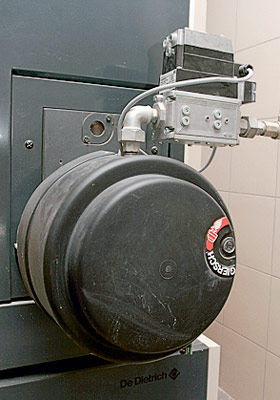

Газовая горелка
Rg1-L-Nb
от GIERSCH с мультиблоком KEV15 работает на природном
газе

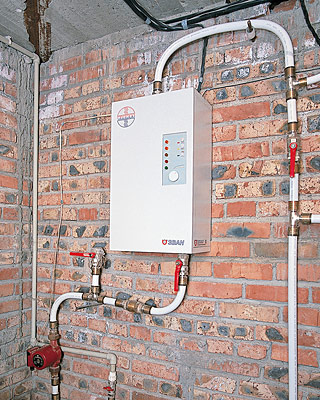

ТЭНовый электрокотел Warmos от ЭВАН может быть применен для отопления. В
нем предусмотрена возможность подключения циркуляционного насоса, выносного датчика регулирования температуры воздуха в помещении и программируемого термостата

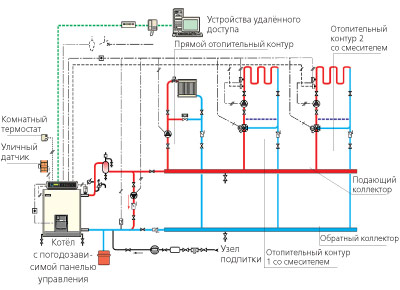

Коллекторная схема обвязки котельной

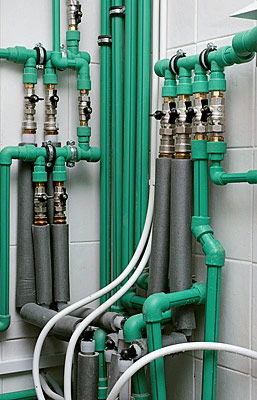

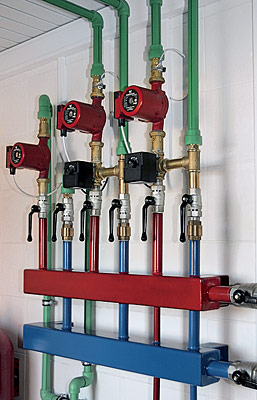

Реализация коллекторной схемы обвязки котельной
Сегодня практически каждый застройщик, возводящий собственный дом для круглогодичного проживания, сталкивается с проблемой выбора оборудования
для систем отопления и горячего водоснабжения,
а также с трудностями его монтажа
Пожалуй, самый распространенный на сегодняшний день вид такого оборудования- отопительные котлы. Они могут работать на различных видах топлива: твердом топливе (уголь, торф, дрова, прессованные древесные отходы- пеллеты), газе (природный или сжиженный), жидком топливе (дизельное топливо или мазут), а также на электричестве.

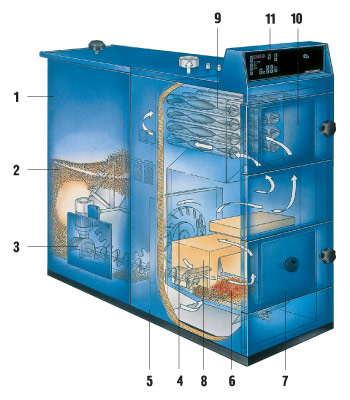

Схема устройства
автоматизированного
дровяного котла
1
- топливный бункер;
2
- гранулированная древесина;
3
- подающий шнек;
4
- нагнетающий вентилятор;
5
- корпус котла;
6
- зона пиролитического горения;
7
- люк зольный;
8
- шамотный свод топки;
9
- турбуляторы;
10
- люк очистной;
11
- блок управления
Котлы на твердом
топливе

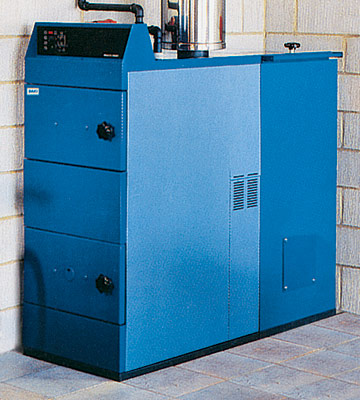

Автоматизиро-ванный котел от BAXI, работающий на древесных отходах, не требует постоянного контроля пользователя в течение нескольких дней
Котлы на твердом топливе применяют уже достаточно давно. Они просты в эксплуатации, многие не требуют наличия электропитания и могут быть использованы в системах с естественной циркуляцией теплоносителя.
Вприборы нужно периодически закладывать топливо, поэтому их эксплуатация невозможна без постоянного присутствия обслуживающего персонала. Также к недостаткам твердотопливных котлов можно отнести сложность организации автоматического управления процессом сжигания топлива, продиктованную необходимостью применения буферных емкостей для компенсации колебаний температуры теплоносителя из-за нестабильности температуры в топке. На российский рынок поставляются устройства, работающие на брикетированных древесных отходах- пеллетах. Эти котлы автоматизированы и не требуют в процессе функционирования участия человека.

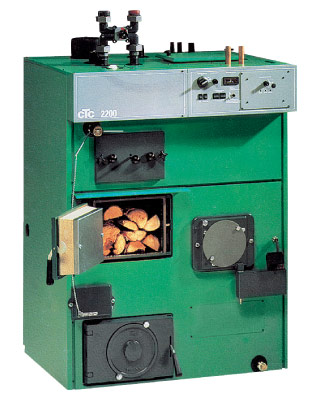

Комбинированный котел
СТС Trio от СТС работает
на трех видах топлива
Котлы на дровах могут сжигать топливо обычным способом или пиролизным- в таких приборах горит газ, выделяющийся при медленном тлении древесины. КПД пиролизных моделей значительно выше, но для их работы нужна древесина с содержанием влаги не более 20%. Для любого твердотопливного котла необходим запас топлива, под которое понадобится предусмотреть специальное помещение.
Твердотопливные котлы на наш рынок поставляют ROCA- например, модель P30-6 стоимостью 1140, работающая на дровах и угле, с возможностью установки газовой или жидкотопливной горелки- BUDERUS, VIESSMANN идр.
Газовые котлы
В настоящее время наиболее широко используются газовые котлы.
Их бесспорным достоинством являются низкая стоимость топлива, отсутствие необходимости в организации помещений для хранения его запасов, высокая степень автоматизации процесса горения.
Газовая котельная должна иметь окно для естественного освещения из расчета 0,03м2 на 1м3 объема помещения
Котлы на газовом топливе разделяют на два вида: с атмосферной горелкой и наддувные- с вентиляторной горелкой. Приборы с атмосферной горелкой уже хорошо известны пользователям. Ких преимуществам относят высокую надежность, обусловленную отсутствием движущихся частей в конструкции горелки, низкий уровень шума. Кнедостаткам- нестабильность работы при пониженном давлении газа, что является актуальной проблемой для нашей страны. Нормальное рабочее давление газа у многих импортных моделей- 20 мбар, и именно при таком давлении гарантируется стабильная работа котла и обеспечивается тепловая мощность, заявленная в паспорте изделия. Зимой, например, во многих районах Подмосковья давление газа может составлять 10-12 мбар и ниже, в этом случае наблюдается существенное падение мощности прибора (до 30% и более). Данное обстоятельство приходиться учитывать при выборе атмосферного котла, предусматривая запас мощности, за который придется выложить дополнительную сумму.
Кпримеру, модель Vitogas 100-80 от VIESSMANN мощностью 80 кВт при давлении газа 10 мбар обеспечит мощность всего лишь 55-60 кВт.

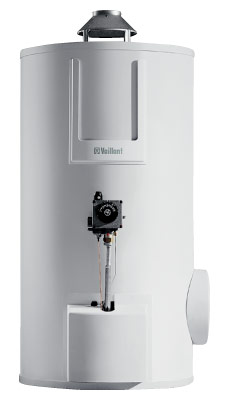

Газовый накопительный водонагреватель Atmo stor VGH (VAILLANT) оборудован встроенной атмосферной горелкой
Низкое давление газа может не только стать причиной снижения мощности, но и привести к остановке котла. Дело в том, что при достижении минимального критического значения давления газа устройства безопасности отключат прибор во избежание выхода горелки из строя из-за просадки пламени. Опоследствиях такого отключения зимой, думаю, рассказывать не нужно. Ксчастью, некоторые производители выпускают модели, адаптированные к российским условиям. Компания BUDERUS, например, предлагает котел G 234 WS стоимостью 3200, нормально работающий при давлении газа 10 мбар.
Следующий вид- наддувные котлы. Они оснащены дутьевыми или, как их еще называют, вентиляторными горелками. Такие горелки предназначены для работы не только на природном газе, но и на сжиженном, а также на дизельном топливе и мазуте. Достоинством наддувных котлов, а точнее, дутьевых горелок на природном газе является возможность функционирования при низком давлении газа в магистрали с развитием при этом 100 % мощности: например, горелка STG 146/2R от BENTONE (Швеция) выдает 100 % мощности при давлении газа 13 мбар. Также к преимуществам подобных приборов можно отнести их способность использовать в качестве топлива не только газ, что становится важным при организации отопления в негазифицированных населенных пунктах. Допустим, до газификации можно эксплуатировать котел на дизельном топливе (солярке), затем, при подводе газа, заменить всего лишь один узел- горелку, и устройство готово к работе на газе.

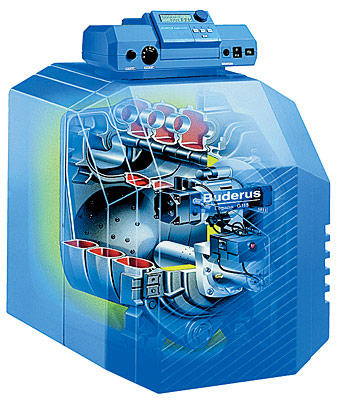

1. Устройство наддувного котла от BUDERUS с шумозащитным кожухом для горелки

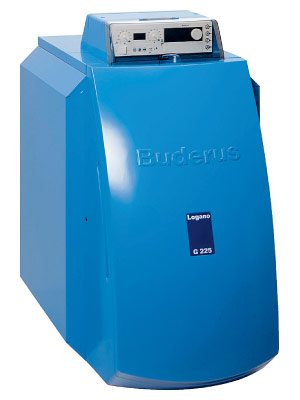

2. Чугунный
наддувный котел Logano G225 от BUDERUS
может функционировать как на газе,
так и на жидком топливе. Оснащен встроенной вентиляторной горелкой повышенной надежности
3. Низкотемпературный чугунный котел от TORUS (Польша) может соединяться с водогрейным бойлером
с помощью трехходового крана или циркуляционного насоса
Еще одной особенностью наддувных котлов является наличие некоторого диапазона мощности, на который может быть настроена горелка (атмосферные котлы имеют фиксированную максимальную мощность). Втаком случае можно приобрести прибор с запасом мощности на перспективу увеличения отапливаемой площади (если, скажем, предполагается строительство дополнительного здания), а до этого момента эксплуатировать его на меньшей мощности. Переход на большую мощность осуществляется простой перенастройкой горелки. Котлы для работы на газе предоставлены многими фирмами-производителями, среди которых BOSCH, BUDERUS, VIESSMANN (все- Германия), DE DIETRICH (Франция), CTC (Швеция), ROCA (Испания), PROTHERM (Чехия), "ТИТАН" (Россия) идр. Стоимость агрегатов составляет от 900 до 4500-5000 за модель мощностью порядка 50 кВт.

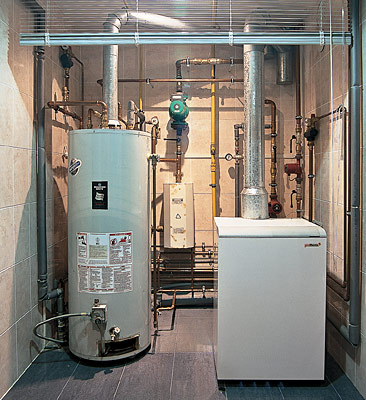

Система, в которой для приготовления горячей воды использован газовый накопительный водонагреватель. Котел PROTHERM работает только на отопление
По виду сжигаемого топлива дутьевые горелки бывают газовыми и жидкотопливными. По наличию ступеней мощности горелки подразделяют на одноступенчатые, двухступенчатые и модулирующие. Первые работают на полной мощности, вторые обычно имеют дополнительную ступень малой мощности (50-60% от максимальной), а модулирующие плавно изменяют ее от 30-40% до максимальной.
Несмотря на то что многие фирмы-изготовители котлов выпускают вентиляторные горелки, существует ряд независимых производителей, продукция которых хорошо себя зарекомендовала- это WEISHAUPT, GIERSH (Германия), RIELLO, LAMBORGIANI (Италия), BENTONE идр. Стоимость газовых горелок составляет 1200-1600 за модели мощностью 20-60 кВт.
Жидкотопливные горелки дешевле и обойдутся потребителю в 600-950 за устройство той же мощности.

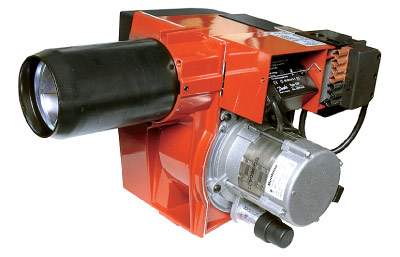

Высокопроиз-водительная жидкотопливная горелка ST 133 KAV/R
от BENTONE с пониженным уровнем шума
Жидкотопливные горелки предназначены для сжигания дизельного топлива и мазута (в бытовом секторе используется дизельное топливо- солярка). Их монтируют на наддувные котлы. Согласно правилам, запас дизельного топлива, находящегося в котельной, не должен превышать 800л. Для того чтобы хранить большие объемы топлива, необходимо обустроить специальное хранилище. Часто для этих целей применяют пластиковые емкости, которые могут быть установлены в отдельном помещении или расположены в подземном кессоне. Впоследнем случае следует качественно выполнить герметизацию сооружения, ведь дизельное топливо легче воды, и при затоплении кессона баки могут попросту всплыть, оторвав топливопроводы, а тут уже до экологической катастрофы один шаг. Всвете последних наводнений в Европе креплению топливных емкостей стали уделять особое внимание.
Настенные котлы

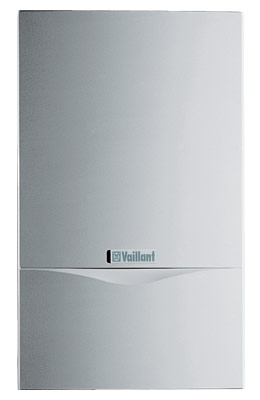

Настенный котел ecoTEC VU 466 от VAILLANT предназначен для отопления. При необходимости приготовления горячей воды
к устройству можно подсоединить любой емкостный нагреватель косвенного нагрева. Модулирующая горелка котла позволяет плавно изменять производительность котла в диапазоне 30-100% от номинальной
тепловой мощности
Отдельно следует поговорить о настенных котлах. Преобладающее большинство из них- газовые, хотя существуют и жидкотопливные модели, например, СТС 950 от компании СТС (Швеция). Преимуществом настенных приборов являются компактные размеры, благодаря чему их необязательно устанавливать в специально оборудованном помещении, и невысокая стоимость. Кроме того, очевидный плюс- простота монтажа и отсутствие необходимости приобретать дополнительные комплектующие для обвязки, так как все, что требуется для нормальной работы котла, входит в его конструкцию.
Настенные котлы бывают с естественной и принудительной тягой
(с закрытой камерой сгорания). Отвод продуктов сгорания от приборов с принудительной тягой осуществляется дымососом через коаксиальный дымоход, представляющий собой конструкцию из двух труб. По внутренней трубе происходит отвод газов, по наружной- подача воздуха для горения. Вэтом случае можно не закладывать традиционный дымоход, поскольку продукты сгорания выбрасываются через стену по коаксиальной трубе, что значительно сокращает расходы на строительство дымохода.
По возможности приготовления горячей воды такие котлы разделяют на одноконтурные (предназначены исключительно для отопления) и двухконтурные, которые работают и на отопление, и на горячее водоснабжение (ГВС). Для подготовки горячей воды в них устанавливают проточный теплообменник или оснащают устройства накопительной емкостью до 60л. Котлы с накопительной емкостью предпочтительнее, так как они обеспечивают более комфортный для пользователя вариант водоснабжения, хотя стоят дороже. Накопительный водонагреватель для настенного котла можно приобрести отдельно и установить рядом с ним.
Все компоненты для обвязки уже включены в конструкцию котла и размещены в его корпусе
Настенные модели изготавливают практически все производители отопительной техники: немецкие компании VIESSMANN (Vitopend 100), AEG, VAILLANT, BUDERUS, чешская PROTHERM, итальянские HERMANN, BERETTA, BAXI, FEROLLI. Некоторые российские предприятия также освоили выпуск настенных котлов. Их стоимость начинается от 600-650 за одноконтурные модели с естественной тягой и может доходить до 2000-2500 за двухконтурные агрегаты с принудительной тягой и современной погодозависимой автоматикой.
Электрические котлы
Электрокотлы подразделяют на ТЭНовые и электродные. Впервых нагрев теплоносителя происходит благодаря ТЭНам, которые состоят из проводника с высоким сопротивлением, помещенного в герметичную медную трубку с выводами для подключения электричества. Электрический ток, протекая по проводнику, вызывает его нагрев, и, соответственно, теплоноситель, находящийся вокруг ТЭНа, также нагревается. ТЭНовые котлы надежны, позволяют применять в системе отопления незамерзающие теплоносители.
Электрокотел может использоваться как временный до момента подведения газа, а затем в качестве резервного
Электродные котлы осуществляют нагрев теплоносителя непосредственно током, протекающим через него между двумя электродами. Втаких приборах теплоноситель является элементом электрической цепи, поэтому в системах отопления с электродными котлами невозможно использовать традиционные антифризы, да и обычная вода зачастую требует добавления специальных реагентов, чтобы уменьшить взрывоопасность установки. Достоинство котлов- их невысокая стоимость. Например, модель "Галан" (Россия) мощностью 5 кВт обойдется в 40-50. Цена ТЭНового прибора той же мощности, скажем "ЭВАН С1-5" (Россия), составит уже 190.
Электрические котлы, как правило, применяют в качестве резервных или временных (до момента подведения газа). Обычно выбирают модель, мощность которой меньше теплопотерь здания (допустим, для обеспечения температуры в помещении 10-12 С).

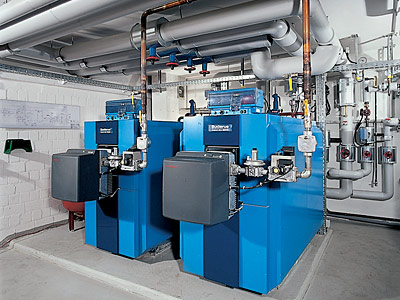

Системы с двумя котлами
Отопительные системы с двумя котлами широко распространены в промышленности, но в последнее время они все чаще используются и в бытовом секторе. Такие системы характеризуются повышенной надежностью и экономичностью. Обычно котлы подключают в каскад с использованием специальной автоматики, тогда при небольшой потребности
в тепле, например в межсезонье, работает один котел,
в сильные морозы или в режиме приготовления горячей
воды
- оба. Для равномерной наработки котлов автоматика переключает их соответствующим образом. Недостаток схемы
с двумя котлами
- высокая стоимость котельной.
Схемы обвязки котельной

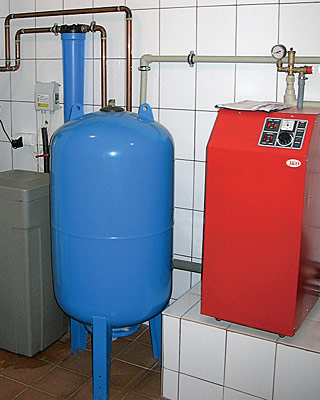

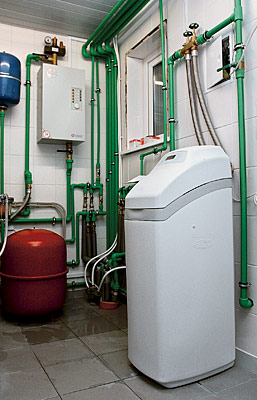

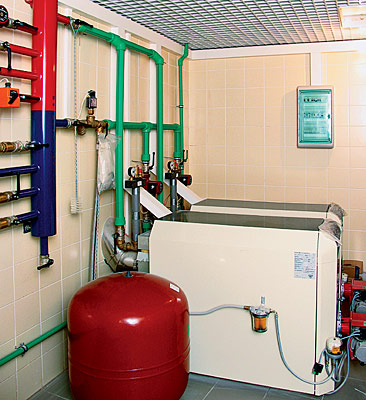

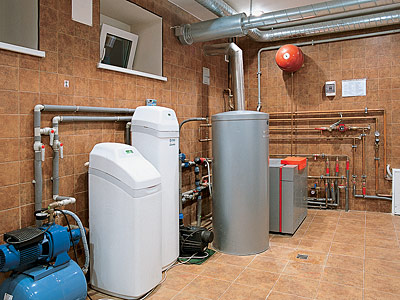

В котельной помимо отопительного
котла и бойлера иногда располагают фильтр очистки питьевой воды (в данном случае умягчитель)
Для нормальной работы системы отопления котельное оборудование необходимо грамотно подключить или, как говорят специалисты, обвязать. Обвязка настенных котлов достаточно проста, поскольку, как уже говорилось выше, они имеют в своей конструкции все необходимые компоненты (циркуляционный насос системы отопления, мембранный расширительный бак, предохранительный клапан, исполнительные механизмы и запорную арматуру). Напольные котлы обвязывают по нескольким схемам.
Коллекторная схема самая распространенная. Коллектор представляет собой две трубы (прямую и обратную) с выводами на необходимое количество отопительных контуров (радиаторы, теплый пол, бойлер). Для реализации данной схемы в настоящее время выпускают так называемые комплекты быстрого монтажа (к примеру, хорошо себя зарекомендовали изделия фирмы MEIBES, Германия). Вих состав входят насосно-смесительные группы, коллекторные балки и пр. Все комплекты собирают в заводских условиях и тщательно проверяют на герметичность, поэтому такие системы достаточно надежны. Использование комплектов быстрого монтажа позволяет выполнить обвязку за считанные дни. Недостатком же систем является их высокая стоимость: насосно-смесительная группа от MEIBES обойдется в 650.

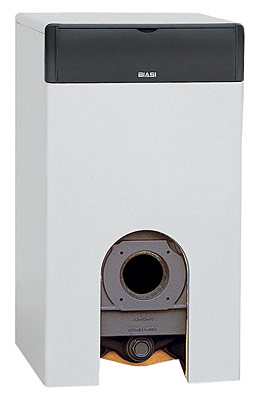

Чугунные котлы от BIASI- новинка 2005 года. Предназначены для работы с вентиляторными горелками.
Взависимости от модели может быть снабжен обвязкой и накопительным водонагревателем
Интересную схему обвязки предлагает компания TELEDYANE LAARS (США)- схему первичного и вторичных колец. Принцип действия ее заключается в следующем: в первичном контуре циркулирует теплоноситель от котла. Из первичного контура насосы вторичных контуров (отопления, бойлера, системы вентиляции, подогрева бассейна идр.), подключенных особым образом, отбирают теплоноситель. Достоинства такой схемы очевидны: простота конструкции, отсутствие необходимости монтажа обратных клапанов, возможность обвязки различных типов котлов.
Для обвязки своих котлов фирма DE DIETRICH предложила термогидравлический распределитель (ТГР). Использование ТГР позволяет добиться оптимальной и сбалансированной работы котла и отопительных контуров при сохранении постоянной скорости протока теплоносителя через котел. Разновидностью схемы с термогидравлическим распределителем является коллекторная схема с гидрострелкой.
Автоматика в котельной

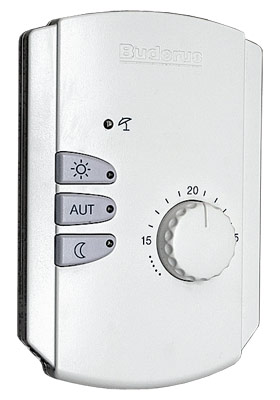

Комнатный термостат BFU от BUDERUS позволяет поддерживать в помещении заданную температуру
Еще лет 15 назад об автоматизации котельной мало кто задумывался. Имелся, например, известный многим газовый котел АГВ- зажег горелку, подобную газовой конфорке, спичкой, настроил температуру теплоносителя ручкой терморегулятора или крана горелки, и процесс пошел. При таком подходе ни о каком температурном комфорте говорить не приходилось. Сейчас практически невозможно представить себе современную котельную без системы управления. Иглавным ее преимуществом является возможность создания теплового комфорта в помещении при существенном снижении потребления топлива, цены на которое, как известно, непрерывно растут.
Все ведущие производители отопительного оборудования выпускают системы управления котлом (котлами) и отопительными контурами. Следует иметь в виду, что в базовой комплектации котлы не оснащены системами автоматического регулирования.

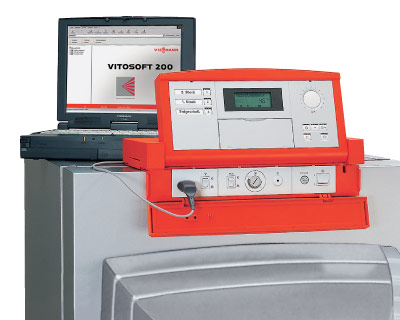

Панель управления Vitotronic 300 от VIESSMANN может управлять тремя отопительными контурами
Современная автоматика позволяет поддерживать заданную температуру в различных помещениях, изменяя температуру теплоносителя в отопительных контурах в зависимости от погодных условий и показаний комнатного термостата. Подобные системы называются метеоуправляемыми, или, как говорят специалисты, погодозависимыми. Многие из них дают возможность регулировать температуру в нескольких независимых отопительных контурах и управлять приготовлением горячей воды в емкостном водонагревателе. Таковы панели управления Vitotronic 300 oт VIESSMANN ( 1360), Logamatic 4211 от BUDERUS (1260), Diematic Delta от DE DIETRICH идр.

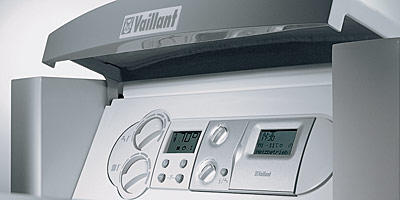

Контроллер VRC 420S от VAILLANTВзаключение хотелось бы сказать, что подбор отопительного оборудования- дело ответственное, и здесь без помощи профессионалов не обойтись. Ктому же монтаж агрегатов, использующих газ, могут выполнять только специализированные фирмы, имеющие соответствующую лицензию.

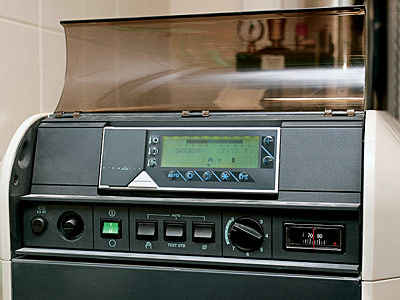

1. Панель управления
Diematic Delta от DE DIETRICH

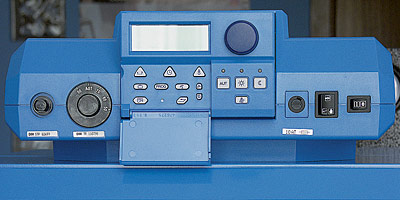

2. Панель управления
Logamatic 2107 M от BUDERUS

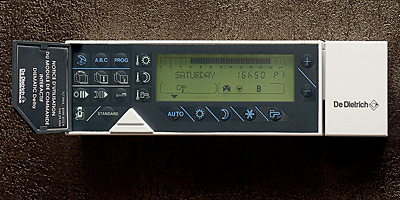

3. Диалоговый модуль
DB 118 (DE DIETRICH)
1
2
3
1
2
3
