Дави на газ!

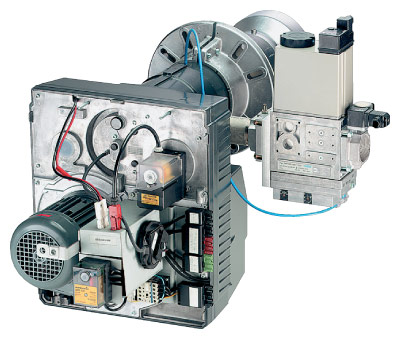

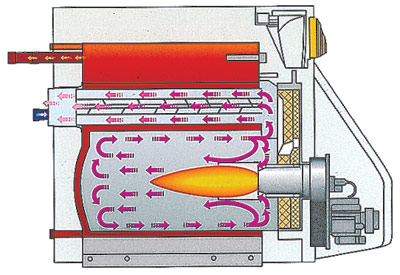

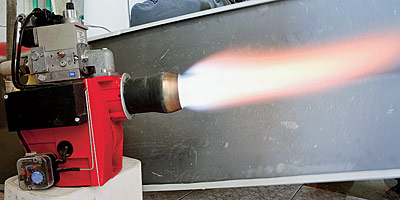

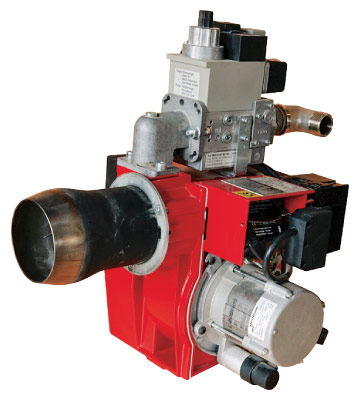

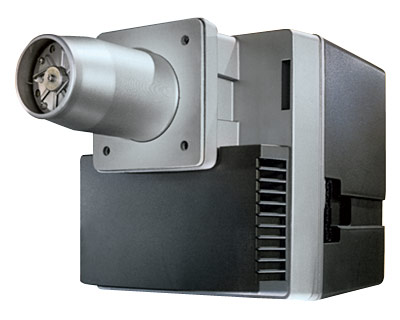

Двухступенчатая газовая горелка BG300-2R от BENTONE мощностью 30-190кВт Дутьевая горелка WG20 от WEISHAUPT Горелка STG146/2R от BENTONE Схема движения продуктов сгорания и теплоносителя в стальном низкотемператур-

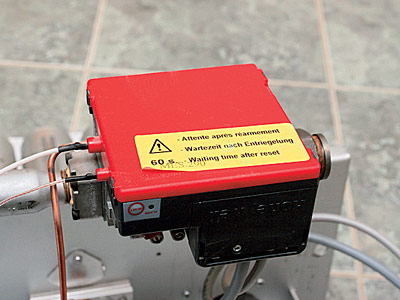

ном котле Автомат управления горением обеспечивает полностью автоматический режим работы атмосферной горелки

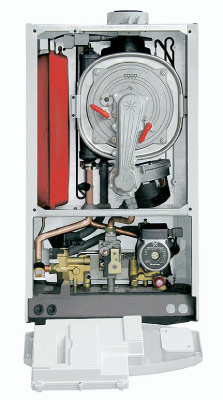

конструкцию настенных котлов уже входят все необходимые для работы системы компоненты

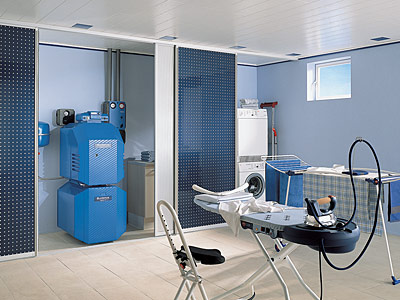

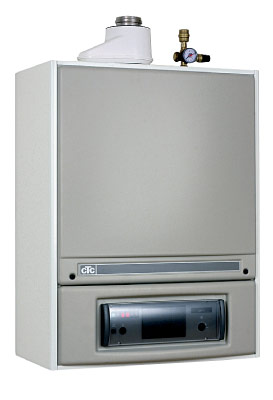

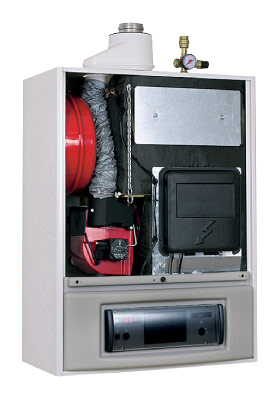

Наддувный котел Logano G115 WS-BE с чугунным теплообменником в комплекте с бойлером Logalux LT, устанавливаемым под котлом и панелью управления Logamatic 2107, BUDERUS Обычно настенные котлы выпускаются с атмосферными горелками, но компания СТС предложила единственный в своем роде наддувный котел СТС 950, который может быть оборудован как газовой, так и жидкотопливной горелкой

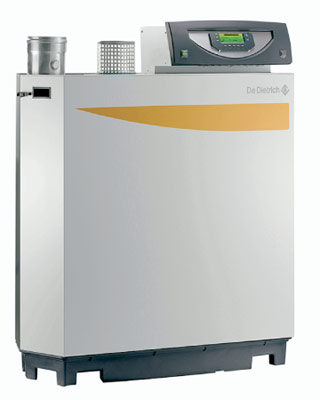

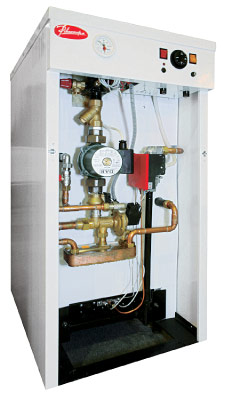

Конденсационный котел от DE DIETRICH Двухконтурный котел "РИВНЕТЕРМ"
(Украина) предназначен для отопления и горячего водоснабжения, имеет в своей конструкции проточный теплообменник для приготовления горячей воды Конденсационные котлы имеют больший КПД по сравнению с традиционными, т. к используют скрытую теплоту парообразования, но при работе этих котлов образуется едкий конденсат, который необходимо утилизировать VIESSMANN

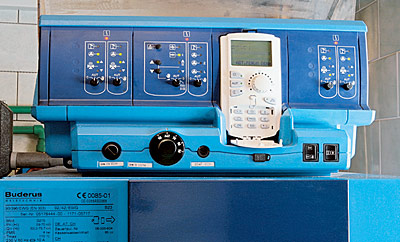

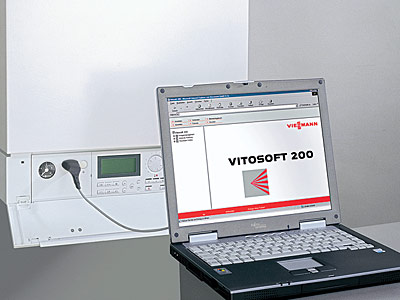

Диагностика современных котлов выполняется при помощи компьютера Панель управления Logamatic 4211 от BUDERUS

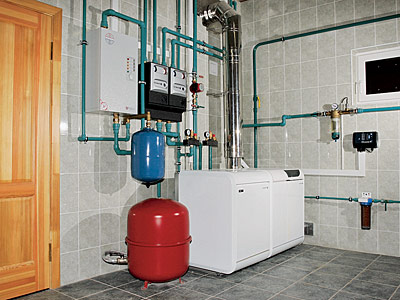

Газовые котлы на сегодняшний день являются наиболее распространенными. Это объясняется низкой стоимостью топлива (газ- один из самых дешевых традиционных энергоносителей), отсутствием необходимости в организации помещений для его хранения, высокой степенью автоматизации процесса горения. Аесли говорить о протяженности газовых магистралей в России, то тут невольно приходят на ум слова из рекламного ролика Газпрома: «Каждый день мы газифицируем еще один населенный пункт»

Котлы атмосферные и наддувные

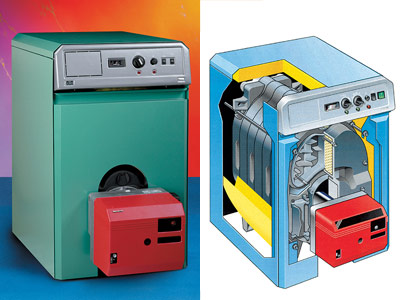

Устройство чугунного котла наддувного типа на примере модели Wirbex от CTCГазовые котлы делятся на две большие группы: атмосферные и наддувные. Впервых используются инжекторные (атмосферные) горелки, во вторых- дутьевые. Винжекторных горелках воздух для процесса горения поступает за счет давления газа в сети, т. е. воздух втягивается в струю газа. Вдутьевых горелках воздух подается принудительно при помощи встроенного вентилятора. Преимуществом атмосферных горелок является простота конструкции, низкий уровень шума и высокая надежность из-за отсутствия в устройстве движущихся частей. Некоторые виды горелок, например как у котлов серии TLO от чешской компании PROTHERM, могут работать без электропитания в энергонезависимых системах. Недостаток атмосферных горелок- чувствительность к давлению газа, подаваемого из магистрали. Дело в том, что большинство импортных котлов атмосферного типа рассчитаны на давление 20 мбар, при котором обеспечивается мощность, заявленная в паспорте прибора. При пониженном давлении котел уже не будет выдавать 100% мощности, а при минимальном критическом значении и вовсе отключится защитной автоматикой, чтобы уберечь горелку от выхода из строя из-за просадки пламени (касание пламенем тела форсунки). Во многих районах России, особенно зимой, давление газа часто опускается до 10-12 мбар и ниже, поэтому к выбору котла следует отнестись очень серьезно.

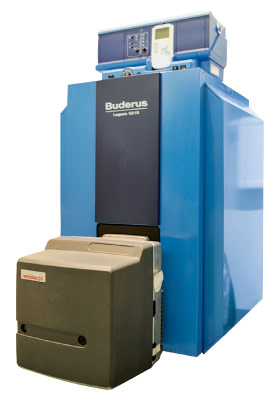

Чугунный котел наддувного типа Logano G 215 от BUDERUS c горелкой для природного газа WG10N от WEISHAUPTОбратившись в монтажную организацию, необходимо при помощи специалистов организовать замер давления газа в магистрали вашего населенного пункта. Исходя из полученных результатов и следует осуществлять выбор котла. Прошедшей зимой многие владельцы современных котлов стали заложниками своего оборудования, которое отключалось по нескольку раз в день. Сервисные службы были перегружены. Аведь всего этого можно было бы избежать, выбрав, например, котел с атмосферной горелкой, рассчитанный на рабочее давление газа 10 мбар (модели G124 WS от BUDERUS, Германия), или предусмотрев установку наддувного котла с вентиляторной горелкой. Кстати, в недавно газифицированных населенных пунктах давление газа редко падает ниже 18 мбар, поэтому там можно использовать практически любые котлы.

На российском рынке представлены как наддувные газовые котлы, так и устройства, оборудованные атмосферной горелкой. Производители- BOSCH, BUDERUS, VIESSMANN, VAILLANT, BAXI (Италия), WOLF (Германия), PROTHERM (Чехия), ROCA (Испания), DE DIETRICH (Франция), CTC (Швеция), TELEDYNE LAARS (США), "ТИТАН" (Россия) идр. Стоимость оборудования- от 400-500 за отечественный котел мощностью 30-50 кВт до 4500-6000 за импортный аналог, оснащенный погодозависимой автоматикой.

Дутьевые горелки

Вконструкцию любой горелки входит вентилятор, принудительно подающий воздух для процесса горенияКак уже отмечалось, в дутьевых горелках воздух для горения подается встроенным в прибор вентилятором. Данное обстоятельство позволяет таким устройствам функционировать при давлении газа до 5 мбар, правда обеспечивая при этом около 70% требуемой мощности. Однако наличие вентилятора не способствует бесшумной работе оборудования. Многие производители снижают уровень шума своих горелок специальными конструктивными мерами. Например, модель STG 146/2R от BENTONE (Швеция) мощностью 30-133 кВт имеет уровень шума всего 42дБ.

По числу ступеней мощности горелки делятся на одно-, двухступенчатые и модулирующие. Как следует из названия, одноступенчатые имеют одну ступень мощности, двухступенчатые- две, а модулирующие позволяют плавно изменять мощность от 40-50 до 100%.

При использовании дутьевых горелок в бытовом секторе очень важным является уровень шума, создаваемого ими. Компания BENTONE выпустила серию горелок Sterling с уровнем шума 42дБПо виду сжигаемого топлива горелки подразделяют на газовые и жидкотопливные. Последние работают на дизельном топливе (солярке), мазуте и даже на отработанном машинном масле. Газовые горелки работают как на природном, так и на сжиженном газе. Существуют также комбинированные устройства, способные функционировать на природном или сжиженном газе и дизельном топливе, например модель 40D 8 от RIELLO (Италия) мощностью 30-100 кВт и стоимостью 1750. Двухтопливная горелка позволит существенно увеличить надежность системы, так как в случае отключения газа в магистрали или снижения его давления до критической отметки всегда можно использовать резервное топливо- солярку. Переход на другой вид топлива осуществляется посредством переключателя на корпусе горелки.

Газовые горелки на российском рынке представлены многими компаниями, среди которых WEISHAUPT, GIERSCH, KORTING (Германия), DE DIETRICH (Франция), LAMBORGIANI (Италия), BENTONE, RIELLO идр. Стоимость таких устройств мощностью 30-100 кВт составляет от 1200 до 2400 в зависимости от модели и производителя.

Особенности современных котлов

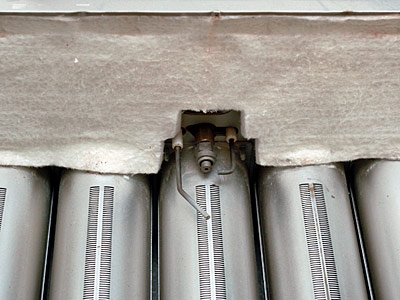

Растопочная горелка с запальным и ионизационным электродамиСегодня все большую популярность приобретают низкотемпературные системы отопления, характеризующиеся повышенной комфортностью и экономичностью. Температура обогревательных приборов в них обычно не превышает 60 С. Для работы в таких системах многие производители современного отопительного оборудования предлагают так называемые низкотемпературные котлы. Это устройства, которые в силу своих конструктивных особенностей (например, котлы от BUDERUS с технологией Thermostream) или материала, применяемого для их изготовления (компания DE DIETRICH, к примеру, использует для топок своих котлов эвтектический чугун, хорошо противостоящий коррозии), могут длительно функционировать при низкой температуре подающей линии. Дело в том, что в обычных котлах теплая возвращающаяся вода вызывает охлаждение водяной рубашки топки и, как следствие, ее коррозию.

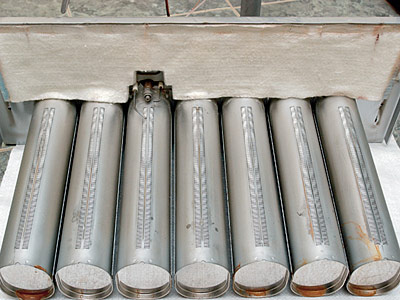

Атмосферные горелки производят из специальной жаропрочной сталиПри работе в низкотемпературном режиме также повышается КПД системы, но существенно снижается температура отходящих газов (до 120 С и ниже). Это обстоятельство требует применения утепленных дымоходов, изготовленных из коррозийно-стойких материалов, таких как нержавеющая сталь. Если вы задумали модернизировать существующую котельную, установив современный котел, то будьте готовы к затратам и на обустройство нового дымохода. Вобычных каменных дымоходах возможно образование едкого конденсата, способного быстро разрушить конструкцию, а также стать причиной образования пятен на внутренних стенах дома, через которые проходит ствол канала.

Выбор котла необходимой мощности осуществляют исходя из теплопотерь здания, которые, в свою очередь, зависят от многих факторов и определяются расчетом. При подборе оборудования для небольшого дома обычно не предусматривают запас мощности на приготовление горячей воды, так как во время ее нагрева отопление можно просто отключить. Влюбом случае приобретение котла лучше поручить специалисту.

Виды теплообменников котлов

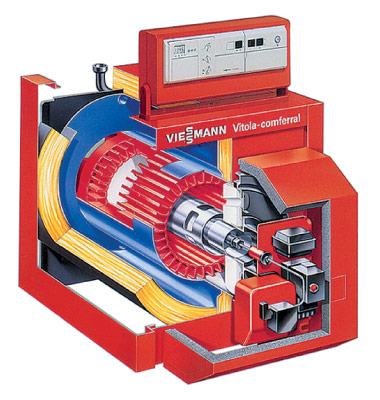

В ряде котлов VIESSMANN использован чугунно-стальной (биферральный) теплообменник c оптимальным распределением лучистого и конвективного нагреваТеплообменник служит для передачи тепла от камеры сгорания к теплоносителю, циркулирующему в теле котла. Теплообменники бывают чугунными, стальными и медными.

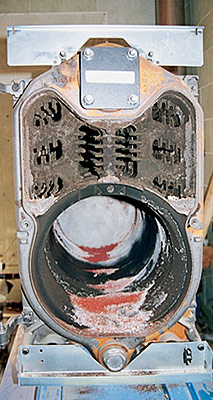

Чугунные теплообменники появились достаточно давно и хорошо себя зарекомендовали. Чугун хорошо противостоит коррозии, поэтому срок службы изделий из него составляет 40-50 лет. Из-за ограничений технологии литья теплообменники делают секционными, подобно секционным радиаторам. Затем их собирают в блоки определенной длины. Если необходимо, например, занести большой котел в реконструируемую котельную, то теплообменник можно приобрести в разобранном виде и смонтировать уже на месте.

Недостатком чугунных теплообменников является несколько большая по сравнению со стальными тепловая инертность, а также хрупкость материала и боязнь термошока. Последний может привести к повреждению теплообменника, поэтому подпитку системы холодной водой осуществляют постепенно при постоянной циркуляции теплоносителя.

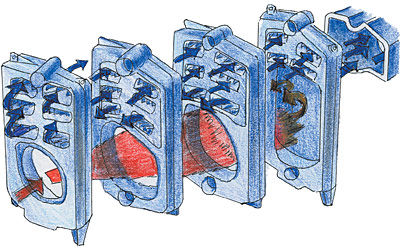

Для повышения КПД котлов предусматривают трехходовое движение отходящих газовСтальные теплообменники представляют собой цельную неразборную конструкцию. Из-за высокой технологичности материала можно получить идеальную геометрию топки и, как следствие, более значительный КПД- до 98% (котлы Okotherm UNIT 384 от CTC, Швеция; стоимость- 5240).

Компания VIESSMANN предложила комбинированные теплообменники Comferral, совместив в них достоинства стали и чугуна. Comferral применяются в наддувных котлах серии Vitola.

Медный теплообменник представляет собой изогнутую медную трубку, на которую нанизаны пластины из стали или меди. Кдостоинствам этих изделий относят малые габариты и массу (вот почему их применяют в основном в настенных котлах), а также низкую тепловую инерционность. Недостатком является необходимость в постоянной циркуляции теплоносителя, в противном случае вода в устройстве очень быстро вскипит, приведя в действие предохранительный термостат.

Котлы на сжиженном газе

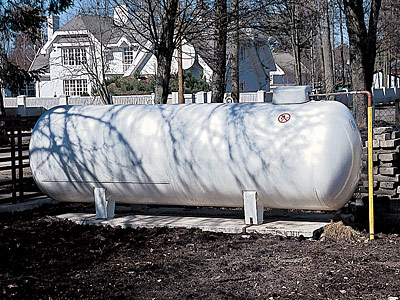

Для хранения сжиженного газа предусматривают специальные резервуары. Чтобы газ эффективно испарялся, и в зимний период емкости заглубляют в грунт, который обычно имеет положительную температуруДля снабжения сжиженным газом индивидуального дома устанавливают особую емкость (обычно ее располагают под землей, чтобы использовать тепло грунта для поддержания постоянной плюсовой температуры). От емкости к потребляющему газ оборудованию прокладывают магистраль, по которой в дом подается газовая смесь. Завоз сжиженного газа осуществляют специализированные организации, имеющие соответствующие лицензии и разрешения.

Для работы на сжиженном газе могут быть использованы как атмосферные, так и наддувные котлы. Для перевода атмосферного котла на сжиженный газ достаточно поменять комплект форсунок на горелке, который приобретается отдельно, и произвести перенастройку. Стоимость такого комплекта для котла мощностью 30-60 кВт составляет 30-40. Для наддувного котла необходима смена форсунки и настройка горелки. Есть в продаже и специальные горелки, например модель Rg1-Nb от GIERSCH ( 1460).

Конденсационные котлы

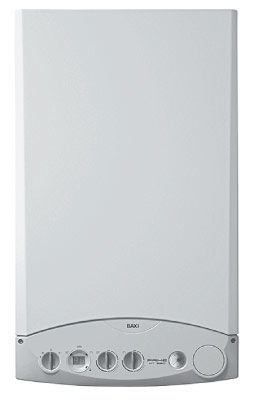

Настенный двухконтурный конденсационный котел с закрытой камерой сгорания Prime HT от BAXIНе так давно на нашем рынке появились конденсационные котлы. Они используют скрытую теплоту парообразования, энергия которой составляет для газового топлива порядка 10% от высшей теплоты сгорания. Впаспорте таких приборов обычно указан КПД 103-109%- это не ошибка, как может показаться на первый взгляд неискушенному потребителю. Дело в том, что в Европе и в нашей стране расчет КПД ведут по низшей теплоте сгорания топлива, не учитывая скрытую теплоту парообразования, а она всегда присутствует при сжигании газа и жидкого топлива. Вбудущем планируется делать расчеты по высшей теплоте сгорания, тогда КПД традиционных котлов будет составлять 82-87%, а конденсационных- 92-97%.

Применение конденсационных котлов имеет свои недостатки. Во-первых, для достижения эффективной конденсации пара требуется низкая температура воды в обратной линии. Ее можно достичь лишь в низкотемпературных системах. Это следует учесть уже при проектировании системы отопления. Во-вторых, при работе котла образуется едкий конденсат, скапливающийся в специальной емкости, и его необходимо как-то утилизировать, предварительно нейтрализовав. При сжигании 1м³ природного газа выпадает от 1,1 до 1,3л конденсата, а это не так уж мало. Например, в доме площадью 300м² установлен котел мощностью 42 кВт, потребляющий 4,5м³ природного газа в час. При работе горелки котла в условиях средней полосы России по 2000-2200 часов в год скопится от 9,9 до 12,9 т конденсата, который не сольешь в септик или на грядку.

Конденсационные котлы в нашу страну поставляют VIESSMAN (модели Vitodens), BUDERUS, WOLF идр. Стоимость таких котлов в 1,3-1,5 раза выше обычных.

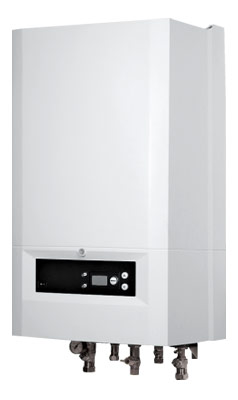

Настенные котлы

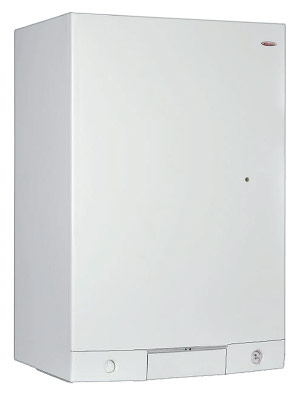

Газовый настенный котел Supermaster 24 SE от HERMANN оборудован герметичной камерой сгорания и встроенным бойлером объемом 60л"Настенники", как их называют специалисты, получили широкое распространение по нескольким причинам. Вих числе- компактные размеры, невысокая стоимость, а также наличие в конструкции котла устройств, необходимых для работы систем отопления (циркуляционный насос, предохранительный клапан, мембранный расширенный бак идр.).

Настенные котлы подразделяют на одноконтурные, работающие только на отопление, и двухконтурные, имеющие также возможность приготавливать горячую воду. Последние, в свою очередь, для обеспечения дома горячей водой выпускаются с проточным теплообменником или бойлером объемом до 60л. Вариант с бойлером предпочтителен, так как он позволяет получать большее количество горячей воды. Многие производители предлагают бойлеры, устанавливаемые под котлом или рядом с ним. Объем таких устройств может составлять до 130л.

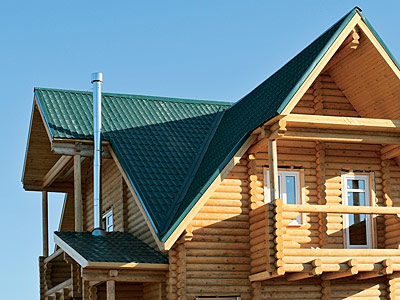

Утепленный дымоход из нержавеющий стали предназначен для эксплуатации при температуре окружающей среды до -50 С. Такой дымоход можно проложить открыто, по фасаду зданияНастенные котлы бывают с открытой или закрытой камерой сгорания. Модели с открытой камерой сгорания для отвода отходящих газов используют естественную тягу. Для их работы необходимо наличие традиционного дымохода, выведенного на крышу.

Приборы с закрытой камерой сгорания имеют встроенный дымосос, принудительно удаляющий отходящие газы и подающий воздух для процесса горения. Отвод газа и подача воздуха обычно осуществляются по коаксиальной трубе (конструкция "труба в трубе"). По внутреннему контуру удаляются продукты сгорания, по наружному- поступает чистый воздух. Для котла с закрытой камерой сгорания не обязательно устанавливать традиционный дымоход, достаточно вывести трубу через стену здания.

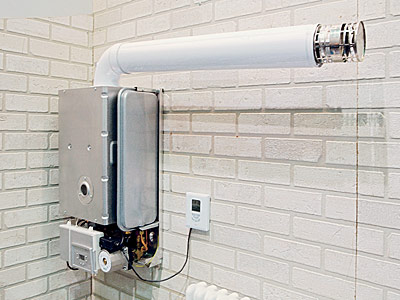

Для отвода продуктов сгорания от настенных котлов с герметичной камерой сгорания используют коаксиальные дымоходыКоаксиальная конструкция имеет свои недостатки. Так как внутренняя труба, по которой отводятся продукты сгорания, охлаждается потоком воздуха, идущим навстречу по наружной трубе, то в морозы на ней образуется конденсат, приводящий к обмерзанию оголовка трубы. Это, в свою очередь, влечет за собой остановку котла со всеми вытекающими отсюда последствиями. Минувшей морозной зимой многие пользователи столкнулись с подобной проблемой. Для ее решения можно смонтировать раздельный дымоход (одна труба- для отвода дыма, другая- для подачи воздуха) или установить утепленный коаксиальный дымоход, например, от компании HERMANN (Италия).

Настенные котлы в нашу страну поставляют многие зарубежные компании: VIESSMANN, BUDERUS, AEG, PROTHERM, BERETTA, VAILLANT, CTC, HERMANN, ARISTON идр. Котел с естественной тягой мощностью 24-28 кВт обойдется в 600-700. Аза устройство с закрытой камерой в комплекте с погодозависимой автоматикой придется заплатить 1500-2000.

Системы автоматики

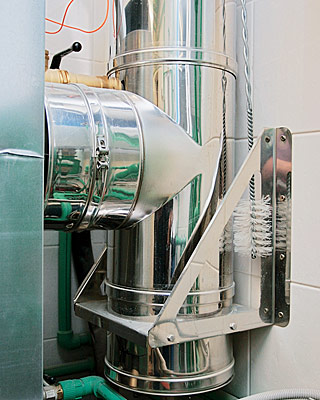

Для прочистки дымохода обязательно предусматривают ревизииПроцесс горения газообразного топлива, как уже отмечалось выше, достаточно хорошо автоматизирован. Для работы газовых котлов производители предлагают большое количество панелей управления. Современные системы автоматики позволяют осуществлять погодозависимое управление несколькими автономными отопительными контурами, регулировать работу одно-, двухступенчатой или модулирующей горелки, следить за температурой горячей воды ит.п. Главная задача автоматики- создать комфортные условия проживания в доме, одновременно сократив потребление топлива. Это достигается независимым регулированием температуры в различных помещениях, для чего в комнатах устанавливают термостаты и задают индивидуальные программы отопления. Скажем, зачем поддерживать комфортную температуру в жилище, когда люди на работе? Также давно известно, что человек лучше спит при пониженной относительно дневной температуре (обычно на 3-4 С). Многие панели управления имеют функцию ночного режима, в частности, она реализована в большинстве устройств семейства Vitotronic от VIESSMANN или Digi Comfort от WOLF.

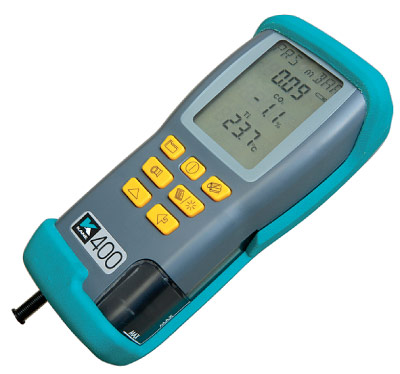

Газоанализатор KANE 400 предназначен для настройки горелок, а также для измерения давления газа в магистралиАвтоматику для систем отопления на наш рынок поставляют практически все известные производители отопительной техники, среди которых VIESSMANN, BUDERUS (Logamatic), DE DIETRICH (панели серии Diematic), VAILLANT, WOLF идр. Также на российском рынке широко представлена автоматика от KOMEXTHERM (Чехия), KROMSCHRODER, MITSUBISHI (Япония), HONEYWELL (США), COSTER (Италия).

Стоимость современной системы управления составляет приблизительно 600-700, но может доходить и до 1600-1800 и выше. Цена, безусловно, немалая, однако не следует забывать, что это плата не только за комфорт, но и за экономию топлива, которое достаточно быстро дорожает.

• Источник: Журнал «Идеи вашего дома»№4
