Слабый напор воды? С помощью насосной станции обеспечить в водопроводе необходимое давление проще простого Фото Д. Минкина
Система водоподготовки в коттедже обладает повышенным гидравлическим сопротивлением, для преодоления которого на входе в нее часто ставят автоматические насосные станции Автоматическая насосная станция Hidrojet (Grundfos) с самовсасывающим насосом JP из нержавейки Насос-автомат «Джамбо» 70/45 П-50 с 50-литровым гидробаком ("Джилекс") Насосная станция Waterpress Superinox 1500 P E (Flotec) оснащена электронным реле давления и баком из нержавейки Автоматическая станция Waterpress Superinox (Nocchi) на базе самовсасывающего насоса Jetinox GrundfosФото Д. Минкина
Система водоснабжения на основе автоматической насосной станции и накопительного бака Domino-system (Lowara) со сферическим гидроаккумулятором на 24л "Джилекс"
Грушевидная мембрана для гидроаккумулятора Reflex выпускает гидроаккумуляторы синего цвета для систем водоснабжения, красного- для закрытых отопительных систем Grundfos
Дождевую воду можно использовать в хозяйстве: подавать ее в сеть под давлением позволяет насосная станция Фото Д. Минкина
Картриджные фильтры со сменными фильтрующими элементами (чаще всего применяются "катушки" из полипропиленовой нити) устанавливают на напорном трубопроводе "Теплоимпорт"
Станция Saer с гидробаком и самовсасывающим насосом из нержавейки Станция БАНУ БСЦЧ 0,5-30 («Укрэлектромаш») для водоснабжения 2-3-этажных частных жилых домов

Автоматические насосные станции, состоящие из поверхностного насоса с электродвигателем, гидроаккумулирующего бака емкостью до 60л, реле давления, а также соединительного шланга и электрокабеля с вилкой (в такой компоновке подобные устройства можно увидеть в продаже в любом магазине, специализирующемся на продаже товаров для сада и огорода), идеально подходят для бытового водоснабжения загородного дома. Обладателем станции можно стать, распрощавшись с относительно небольшой суммой- от 3-4 тыс. руб. за модель, изготовленную в Китае, которой "хватит" на один-два сезона, до 10-17тыс.руб. за аппарат датской, немецкой или итальянской сборки, срок службы которого может составлять 3-10лет и более.

Автоматические насосные станции могут подавать воду из колодцев, скважин, открытых источников водозабора. Врегионах с жарким климатом они нагнетают в домовый водопровод привозную питьевую воду из резервуаров; с их помощью элементарно организовать полив сада. Станции допустимо применять не только на даче, но и в городском жилище- в случае если давление воды в магистральном водопроводе недостаточно и необходимо повысить давление в системе водоснабжения. Главное, чтобы в перекачиваемой влаге не было абразивных частиц (песок и пр.) и длинноволокнистых включений- всякого рода палочек, травинок с линейными размерами более 2мм. Общее количество механических примесей не должно превышать 100г/м³. Самые мощные "представители семейства" поставляют в дом и на приусадебный участок до 3,5-8м³ влаги в час, поддерживая в водопроводной сети избыточное давление в 2-3бар, а иногда и выше. Благодаря этому кроме традиционных точек водоразбора, таких, как краны в кухне, ванной и слив в санузле, к сети подключают водонагреватели, газовые колонки, стиральные и посудомоечные машины, автоматизированные системы полива и орошения.

Насосную станцию размещают в доме или за его пределами- главное, чтобы всасывающей способности, напора и производительности ее насоса хватило для обеспечения жилья водой. Если вы собираетесь задействовать аппарат только в теплое время года, например для снабжения водой одного крана в кухне и заполнения небольшого прудика, установить оборудование проще простого- можно управиться за 1-2ч. Достаточно проложить специальный водозаборный шланг от колодца до станции (на данном отрезке вода должна подниматься вверх хотя бы под уклоном в 1, при этом горизонтальные участки и прогибы всасывающей трубы недопустимы). Далее надо подсоединить подающий патрубок насоса к водопроводу, подключить станцию к электрической сети и выполнить некоторые другие нехитрые рекомендации производителя по запуску оборудования.

Монтаж насосной станции, которой уготовано работать круглый год, скорее всего затянется на несколько дней. Ее можно установить в отапливаемой зоне коттеджа или в утепленном кессоне рядом с колодцем, а магистраль от колодца или скважины до дома проложить в земле ниже уровня промерзания (не менее 1,5-1,8м). Колодец следует закрыть утепленной крышкой. При выборе места для установки насосной станции важно помнить, что по мере ее удаления от колодца или скважины допустимое расстояние по вертикали от зеркала воды до всасывающего патрубка насоса уменьшается: если от станции до источника 5м- примерно на 5-15%, 10м- на 10-35% от паспортных значений максимальной глубины всасывания, в зависимости от диаметра всасывающего шланга, его материала, количества поворотов (уточняется путем расчета). Если между колодцем и домом более 10-15м или же до воды в колодце более 6-7м, станцию лучше поставить рядом с ним, а к дому протянуть трубу от напорного патрубка ее насоса.

Работают автоматические насосные станции самостоятельно, бльшую часть времени- без участия человека; главное, чтобы воды в источнике было вдоволь и электричество не отключали. Водопроводная сеть, к которой подключена автоматическая станция, находится под давлением, создаваемым гидроаккумулятором (мембранным напорным гидробаком). Если открыть кран в кухне, из него бодрой струей хлынет вода, при этом гидроаккумулятор начнет опорожняться, а давление в системе- потихоньку снижаться. Когда оно упадет ниже установленного минимума (обычно около 2-2,2бар), реле давления автоматически включит насос, и он компенсирует расход воды. После закрытия крана насос проработает еще некоторое время. Он будет заполнять гидроаккумулятор до тех пор, пока давление в системе не возрастет до первоначального (примерно 3бар), после чего благодаря реле произойдет автоматическое отключение насоса. Верхний и нижний пороги срабатывания реле давления устанавливают на заводе, но при необходимости (например, для увеличения напора в системе) их можно изменить.

Станция- весьма выгодная покупка хотя бы потому, что смонтировали ее на заводе. Комплект оборудования полностью протестирован производителем, а это значит, что проблем, связанных с некачественной сборкой установки, можно не опасаться. Если станция выйдет из строя, то ее можно будет отремонтировать в гарантийной мастерской или заменить новой. Однако осознанный выбор конкретной модели невозможен без внимания к ее базовым комплектующим.

Автоматические насосные станции оборудуют насосами с корпусами из пластика, чугуна и нержавеющей стали; в действие их приводит электродвигатель. Насосы с корпусами из пластика- дешевле, из чугуна и нержавейки- дороже и долговечнее. Впрочем, судить о реальном сроке службы насосов и двигателей в составе автоматических станций затруднительно. Данные о ресурсных испытаниях, статистику отказов и другие интересные сведения о выпускаемой технике никто из производителей, увы, не афиширует. Из широкодоступной информации при выборе насосной станции наибольший интерес для пользователя могут представлять данные о типе насоса- от этого зависит, с какой глубины станция сможет "затягивать" в дом воду, насколько удобным будет ее эксплуатация ит.п.

Чаще всего автоматические насосные станции выполняют на базе струйно-центробежных самовсасывающих насосов с встроенными эжекторами. Они обладают заметным преимуществом перед насосами других типов благодаря большому напору (от 40м) и глубине всасывания (точнее- вакуумметрической высоте всасывания) до 7-8м, низкой чувствительности к присутствию воздуха в системе. Это значит, что при запуске насоса достаточно заполнить водой только его корпус, для чего необходимо открутить пробку заливного отверстия, залить в насос воду, пока она не польется через край, после чего закрутить пробку. Всасывающую трубу от насоса до колодца водой можно не заполнять. Насос, сначала прокачав воздух, начнет подавать в дом воду (излишки воздуха из магистрали стравливают с помощью клапана на корпусе насоса или открыв любой кран). Эта особенность самовсасывающего насоса с встроенным эжектором особенно полезна, если источником водоснабжения служит так называемая игла- труба, забитая в землю до водоносного слоя. Но в любом случае, чтобы не испытывать дискомфорта при пользовании станцией, на всасывающем патрубке рекомендуют установить обратный клапан с сетчатым фильтром, иначе не исключено, что перед каждым запуском насоса придется долго ждать (3-10 мин, а иногда и дольше), пока вода поднимется в насос из колодца.

Среди широкого ассортимента станций отметим "Джамбо" ("Джилекс", Россия), БАНУ БСЦЧ ("Укрэлектромаш", Украина), Hydrojet и MQ (Grundfos, Дания), Wilo-Jet HWJ (Wilo, Германия), PKm (Pedrollo), Waterpress Inox (Nocchi), Aquajet Inox (DAB), САМ (Marina) (все- Италия).

Другой тип станций- агрегаты также со струйно-центробежными насосами, но с выносными эжекторами. Их применяют для откачки воды из глубоких (до 20-45м) колодцев и скважин. Такую станцию размещают на поверхности, а эжектор (небольшой блок), прикрепленный к двум трубам, опускают в колодец. Одна из труб служит для подачи воды вниз, в эжектор, и создания там всасывающей струи, а вторая- для подъема воды, частично возвращаемой в эжектор, а частично направляемой в домовый водопровод. Кнедостаткам станций этого типа надо отнести то, что они чувствительны к содержанию воздуха, песка, имеют малый КПД. Вместе с тем именно такую станцию можно размещать на отапливаемой площади коттеджа, если колодец расположен далеко от дома (до 20-40м). Пример оборудования- AРM100/25 (Marina).

Иногда в продаже можно встретить автоматические насосные станции с одно-, двух- и многоступенчатыми нормально всасывающими центробежными насосами- Wilo-MultiPress HMP (Wilo), СЕАМ (Lowara, Италия- США). Используют их в основном для повышения давления, но некоторые могут поднимать воду с глубины 3-5м, иногда более. Однако перед началом эксплуатации необходимо заполнить водой водозаборный шланг и рабочую часть насоса. Если этого не сделать, последний выйдет из строя. Для того чтобы повысить давление, используют и автоматические станции на базе вихревых насосов, которые очень чувствительны к наличию в воде примесей (песка), но "равнодушны" к воздушным пробкам в водопроводе. При работе вихревой насос ощутимо шумит. Плюс устройства- компактность. Пример станции- модель СТ (Calpeda, Италия).

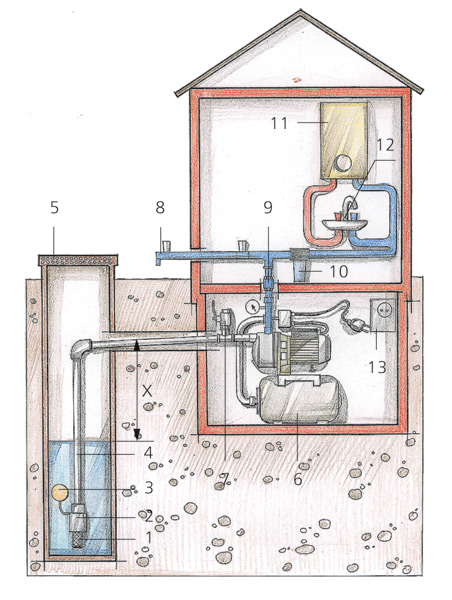

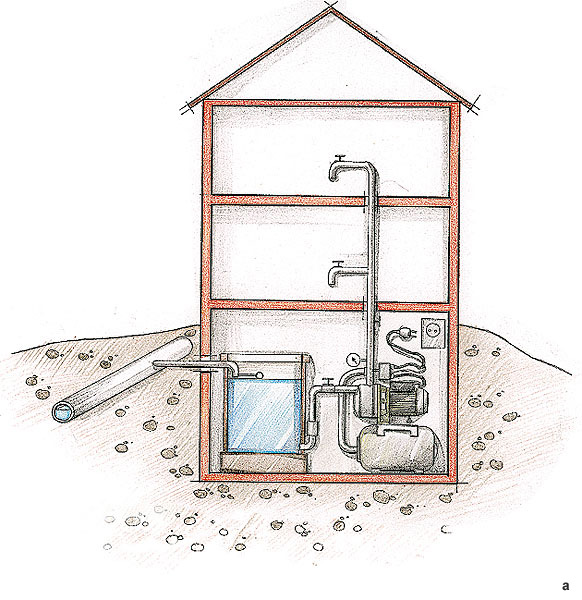

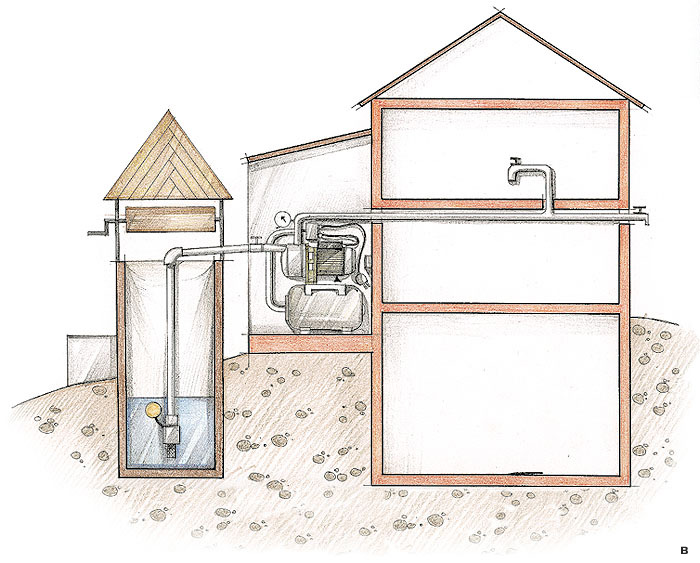

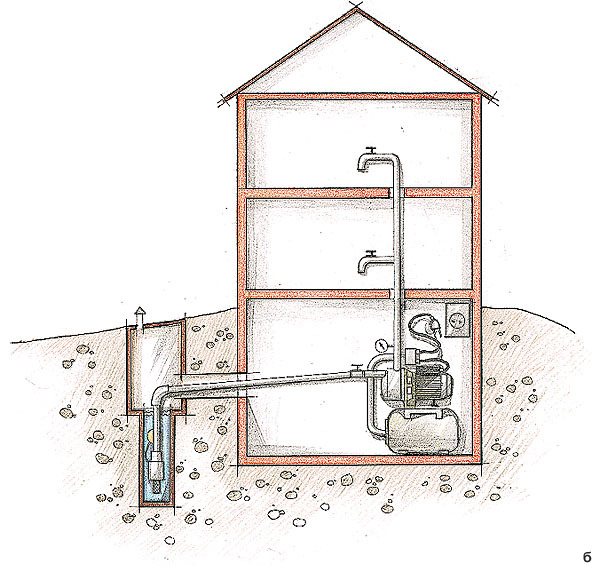

Автоматические насосные станции могут подавать в дом воду из разных источников, например из накопительной емкости, в которую влага идет из водопровода (а), или непосредственно из мелкозаглубленной скважины (б). На лето станцию иногда устанавливают под небольшим навесом рядом с домом (в).

Производительность (расход) насоса автоматической насосной станции часто значительно превышает потребности загородного дома в воде, в результате чего насос может работать в режиме частых включений/отключений. Некоторые поверхностные насосы автоматических станций допускают бльшую частоту запусков, чем погружные (до 30-100раз в час). Но в любом случае частые пуски и остановки сильно снижают срок службы электродвигателя и пусковой автоматики. Именно поэтому производители насосных станций стремятся обеспечить их защиту от преждевременной выработки ресурса компонентов в результате частого использования.

Главным ограничителем числа повторно-кратковременных включений насоса при незначительном водоразборе или утечках в системе служит гидроаккумулятор. Обычно он представляет собой полый стальной сосуд емкостью 8, 20, 24, 25, 50 или 60л, внутри которого находится эластичная мембрана. Она чаще всего изготовлена из натуральной резины или бутила (при покупке станции желательно проверить гигиенический сертификат) и имеет форму колбы. Горловина мембраны герметично скреплена с горловиной бака посредством фланцевого соединения. На фланце есть резьбовой штуцер для подключения к системе водоснабжения. Пространство между мембраной и внутренней полостью сосуда заполнено воздухом под давлением, которое можно регулировать через автомобильный ниппель, находящийся вверху (давление в баке периодически надо проверять, например с помощью шинного манометра, при необходимости- подкачивать до требуемых 1,5атм). Так как вода контактирует только с мембраной, возможность коррозии внутренней поверхности бака исключена. Иногда вместо грушевидной мембраны используют плоскую, разделяющую бак на две части,- в таких гидроаккумуляторах внутренняя поверхность имеет защитное полимерное покрытие. От атмосферной влаги бак из низкоуглеродистой стали защищает эмалевое покрытие (но для улицы все же лучше станции с баками из нержавейки).

Гидроаккумуляторы емкостью 20-24л часто применяют совместно с поверхностными насосами мощностью до 1,2кВт, а для насосов до 2кВт рекомендованы гидробаки на 50-60л. Теоретически, согласно классическим методикам подбора, такого объема гидроаккумуляторов явно недостаточно для надежной защиты насосов от частых запусков (нужно не менее 80-150л). Однако практика показывает, что это не так. Многие станции с 24-литровыми баками, установленные в загородных домах 5-7лет назад, несмотря на ежедневное использование, безотказно работают и поныне. Авот увеличение объема гидроаккумулятора до 100-200л и более часто приводит к снижению комфортности пользования водопроводом. Открыв кран или включив душ, человек вынужден несколько минут мириться с плавным снижением напора в системе, до тех пор пока не включится насос и струя из-под крана не обретет достаточной силы.

Большой гидроаккумулятор полезен для хранения в доме запаса воды под давлением- на случай кратковременных перебоев в энергоснабжении. Он обеспечит подачу нескольких десятков литров к точкам водоразбора даже при неработающем насосе. При необходимости всегда можно подключить к водопроводной магистрали дополнительный гидроаккумулятор любого нужного вам объема.

Помимо гидробака защиту от повторно-кратковременных включений обеспечивает современная автоматика насосных станций. Электродвигатели большинства насосов оборудованы защитными тепловыми реле, поэтому повторно-кратковременный режим обычно не приводит к их разрушению, а только уменьшает ресурс. Механическое реле давления, которое автоматизирует работу электронасоса, включая его при понижении давления в системе водоснабжения ниже установленного предела и отключая по достижении верхнего установленного предела, иногда заменяют реле электронным. Например, у станции W. P. Superinox 1500 P E (Flotec, Италия) одна из функций такого электронного реле- таймер часовых включений, существенно увеличивающий долговечность насоса за счет ограничения количества его запусков в час.

Практически не боятся частых запусков автоматические насосные станции с водоохлаждаемыми двигателями, например MQ (Grundfos). Установка представляет собой комплектную систему, включающую насос, электродвигатель, датчик давления и расхода, обратный клапан и мембранный напорный бак емкостью всего 0,18л. Система автоматически запускает насос при начале водоразбора и автоматически останавливает, когда водопотребление прекращается. Автоматика отключает насос в случае возникновения сухого хода или перегрева, вызванных, например, засорением или перегрузкой, предотвращая тем самым перегорание обмоток электродвигателя. Входящий в комплект насосной станции миниатюрный напорный бак сокращает число циклов повторно-кратковременных включений в случае возникновения утечек в cистеме водоснабжения, что снижает степень износа деталей насоса, а также защищает водопровод от гидроударов.

Устанавливать насосную станцию надо в строгом соответствии с инструкцией по эксплуатации. Как правило, в ней детально прописана процедура установки- отклонения чреваты преждевременным выходом оборудования из строя или даже несчастными случаями. Лучше, конечно, пригласить для установки опытных специалистов фирмы, у которой вы собираетесь приобрести станцию. Но при наличии определенных навыков можно положиться и на свои силы.

Водопровод, к которому будет подсоединена насосная станция, в загородном доме выгодно выполнить с нижней разводкой. При этом его магистральный участок, подключенный непосредственно к автономной станции водоснабжения, размещают в подвальном помещении или в подполье (между чистовым и черновым полом), с уклоном 0,002-0,005 в сторону насоса. Стояк, поднимающий воду на этажи, располагают ближе к местам установки водоразборной арматуры- трубы от стояка к сантехническим приборам должны быть минимальной длины. Чтобы избежать потерь напора, монтировать водопровод следует без резких изгибов и поворотов труб. Соединения трубопроводов должны быть абсолютно герметичны- это позволит избежать протечек и потерь давления.

Если электросеть и розетка, к которой будет подключен насос, имеют действующее заземляющее устройство, то заземление насоса автоматической станции надлежит осуществлять через контакты, расположенные на вилке его шнура и в розетке. Впротивном случае следует заземлить корпус насоса автономно.

Все поставляемое из-за рубежа оборудование соответствует в первую очередь промышленным нормам страны-производителя. Так, для автоматических насосных станций производства Германии допустимое отклонение напряжения в электрической сети от номинала составляет 6-10%. Несмотря на встроенные системы защиты, «просадки» и скачки напряжения негативно сказываются на ресурсе работы электродвигателя. Поэтому в дополнение к станции надо приобрести достаточно мощный стабилизатор напряжения.

Ali Flex

Ali Flex

Ali Flex

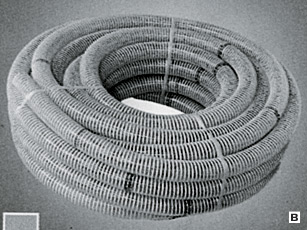

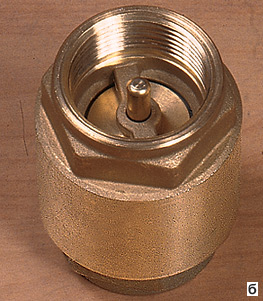

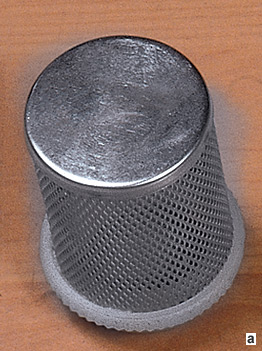

Сетчатый фильтр (а) и обратный клапан (б) монтируют на погружаемом в колодец конце напорно-вакуумного шланга в жесткой спиральной оплетке (в)

Редакция благодарит компании Grundfos, Wilo, «Аван» и «Теплоимпорт» за помощь в подготовке статьи и предоставленные фотоматериалы.
