В поисках гейзера

Мы продолжаем тему горячего водоснабжения частных домов и квартир. Кроме электрических водонагревателей, рассмотренных

Перечень газовых водонагревательных устройств обширен. Ких числу относятся газовые колонки, напольные газовые водонагреватели, настенные и напольные двухконтурные котлы, универсальные и одноконтурные котлы в паре с водо-водяными нагревателями со спиральными теплообменниками, а также комбинации перечисленных устройств.

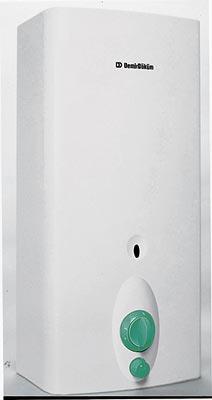

Настенные газовые колонки

Эти приборы, кажется, переживают вторую молодость. В 50-е годы они олицетворяли неполноценный, мрачноватый быт. Идеалом в то время считалась квартира с центральным отоплением и горячим водоснабжением (ГВС). Сейчас во многих городах ситуация поменялась на противоположную. Замерзшие дома и худые теплосети заставляют граждан стремиться к автономному снабжению всем, чем только можно, и горячей водой и теплом в частности. Сегодня колонки обеспечивают горячую воду (ГВ) самым дешевым и быстрым способом. Ив результате пользуются спросом как при обустройстве ремонтируемых квартир (особенно в сталинских домах), так и в коттеджах. По принципу действия это проточные приборы. При мощности свыше 24кВт они вполне заменяют центральное ГВС. Только не ищите среди колонок сверхпроизводительных и не покупайте пятаков на грош. Для всех водонагревательных приборов законы физики общие: 1кВт нагреет на 25С не более 0,57л воды за 1мин. Хотите больше горячей воды- покупайте колонку большей мощности. При этом не беспокойтесь за интерьер: все они выглядят элегантно и компактно. Особо плоские, с глубиной всего 250мм,- например, модели GWH270RN от ELECTROLUX (Швеция), Julius13 от IMMERGAS и Idrabagno11 от RIELLO (Италия), Mora5505 от MORA (Чехия)- прекрасно впишутся в кухонную мебель. Кстати, в колонках газ сгорает гораздо полнее, и вредных выделений получается раз в 10меньше, чем в газовой плите.

В современных колонках для удобства пользователя сделано немало. Температура горячей воды поддерживается на заданном уровне автоматически, независимо от расхода. Вболее совершенных моделях для этого установлены так называемые модулирующие горелки, с помощью которых поток воды сам управляет потреблением газа (фирмы VAILLANT, RIELLO, MORA, SAUNIER DUVAL, DEMIR DОKUM). Все шире применяется электронная диагностика неисправностей, информация о которых выводится на табло или дисплей. Розжиг горелки производится от пьезоустройства и запальной горелки или от высоковольтной искры (электророзжиг). Кстати, в Европе пьезорозжиг не пользуется уважением из-за дополнительного расхода газа на запальной горелке. Врезультате такие модели стоят дешевле на $60-100. Наконец, колонки оснащены, как минимум, тремя степенями защиты: от перегрева, от утечки газа при погасании пламени, а также при отсутствии тяги в дымоходе. Хотя есть приборы с дополнительной защитой от избыточного давления или отсутствия воды в теплообменнике. Для сельских и поселковых домов хороши модели D250-S/SE фирмы DEMIR DOKUM и Beretta Idrabagno от RIELLO. Они начинают работать при давлении холодной воды всего 0,1-0,2 атм и не гаснут при падении давления газа до 5-8 мбар.

Но учтите, ваше жилище должно иметь дымоход. Именно дымоход, а не вентиляционные каналы! Иставить тепловые газовые приборы разрешается лишь в квартирах, расположенных не выше пятого этажа. Заменить старую колонку в ванной (как предлагают авторы других изданий) тоже нельзя. СНиП 2 04-08-87 (погазоснабжению) и дополняющая его инструкция ГосстрояРФ ( 117-69 от 13.09.96) это запрещают. Но разрешают сделать то же самое на кухне, если ее площадь не менее 8м², или в просторном коридоре. Относительно ванных комнат надо получать разрешение в МВК, которое дается лишь в особых случаях.

Похоже, что для "непроходных" вариантов (когда дом высокий или в нем нет дымоходов) палочкой-выручалочкой могут служить колонки нового типа- "турбо", с закрытой камерой сгорания. Ких числу относятся, например, Idrabagno13si и 17si; KDB-200 WH от KYUNGDONG BOILER (Южная Корея). Уэтих приборов дымовая труба выводится наружу через стену дома, а продукты сгорания удаляются принудительно вентилятором.

Несмотря на сложность конструкции, колонки сравнительно недороги. Самые дешевые, обеспечивая довольно большой расход 40-градусной воды (около 13л/мин, то есть хватит для ванны и мойки), стоят от $150 до $200. Очень неплохие отечественные колонки "Нева" (срасходом до11,3л/мин) предлагаются по цене $100, чуть дороже "Протоны" (модели 1М; 2; 3).

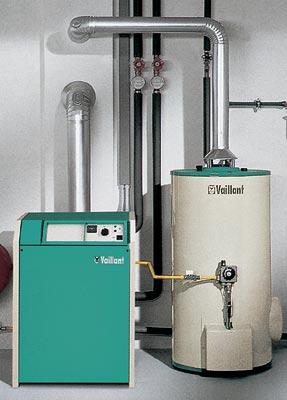

Напольные газовые водонагреватели

Они способны обеспечить высокий уровень комфортности при использовании горячей воды, подготовить ее в больших количествах и экономно. По принципу нагрева представляют собой емкостные устройства. При этом в них удачно объединены плюсы накопления горячей воды и ее нагрева на протоке с помощью достаточно мощной газовой горелки (7-26 кВт). Уже 7кВт достаточно, чтобы использовать душ со скромным "дождиком" хоть сутки напролет. Прибора объемом 150л хватает для питания 3-4 точек потребления. Это значит, что семья из четырех человек попросту не заметит отсутствия в доме централизованного ГВС. Всельских домах такие приборы используются у нас давно и известны многим под названием АГВ. Практичные иностранцы с успехом развили идею и достигли высокой комфортности подобных устройств. Скажем, в нагревателях Champion марки ProLine (отAWHG) содержание угарного газа CO в продуктах сгорания составляет всего 0,001%. Это более чем на порядок ниже допустимого по нашим нормам. Европейцы применяют напольные газовые водонагреватели чаще всего именно для подготовки бытовой воды, хотя их можно использовать и в отопительных системах.

Подобные нагреватели производятся такими зарубежными фирмами, как AMERICAN WATER HEATERS GROUP и BRADFORD WHITE (США), GSW WATER HEATERS (Канада), VAILLANT (Германия), ARISTON (Италия). Отечественные АОГВ, АКГВ, АГВ (выпускаются в Ростове, Энгельсе, Жуковском, Таганроге) размером поменьше и выглядят поскромнее, но воду греют не хуже, а стоят вдвое дешевле. Все они выполнены в виде напольного утепленного цилиндрического бака. Внутри установлен водо-водяной теплообменник, сверху- дымоход, внизу- атмосферная горелка. Как и газовые колонки, напольные нагреватели снабжены приборами управления и автоматикой защиты. Тоже нуждаются в подаче холодной воды под давлением, чтобы раздавать ее по нескольким точкам, в том числе и на верхние этажи коттеджа. Внутренние поверхности бака предохраняются от коррозии с помощью защитных покрытий и магниевого анода, как и у накопительных электронагревателей (стеми же проблемами и результатами).

Для этих приборов необходимы дымоход и дренажный отвод в систему канализации. Если вы решили предпочесть для отопления и ГВС именно такое устройство, разработку схемы подключения и монтаж надо поручить специалистам. Непрофессиональная установка может повлиять на безопасность пользования.

Выпускаются подобные нагреватели объемом от 80 до280л. Американские, канадские и итальянские приборы стоят $400-600, немецкие вдвое дороже, отечественные, вполне надежные, втрое дешевле.

Двухконтурные котлы

Так называют котлы, в которых имеются два конструктивно взаимосвязанных теплообменных узла (один работает на отопление, второй готовит горячую воду). Чтобы не делать приборы чрезмерно мощными, применяют принцип приоритета бытовой воды. Это означает, что, когда начинают пользоваться горячей водой, мощность котла переключается на обслуживание системы ГВС, а отопление отключается. Акак же дом? Да ничего страшного! Даже в "банный день" (часа за три) дом остывает всего на 3-4С. Закрыли краны с горячей водой- горелка работает на сеть отопления. Конечно, некоторый дискомфорт возникнуть может, но альтернативный вариант горячего водоснабжения и отопления требует больших затрат. Ведь придется установить или один мощный котел, или два поменьше, один из которых будет работать на сеть ГВС. Чтобы свести неудобства на нет, фирмы находят (каждая по-своему) оптимальное распределение мощности и времени работы на радиаторы и водонагреватели.

Двухконтурные котлы выпускаются как в настенном, так и в напольном исполнении. Могут быть сконструированы под разные виды топлива.

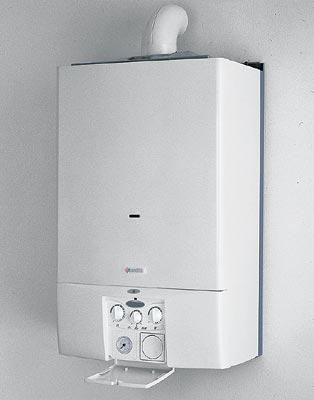

Настенные газовые котлы

Доля этих устройств в общем объеме выпуска котлов составляет около 70%. На наш рынок их поставляют более двух десятков зарубежных фирм. Приборы сравнительно маломощны (17-35 кВт), поэтому применяются в основном в небольших коттеджах (площадью 150-250 м²) и квартирах, особенно в новых домах, оборудуемых системами поквартирного отопления.

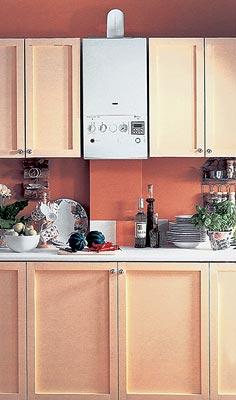

Благодаря компактности (почти как газовая колонка) и современному дизайну настенного газового котла, установить его можно даже в помещениях с высокими требованиями к интерьеру. Главное, чтобы имелись газопровод и дымоход (которые изящества облику жилья не придают). Правда, с появлением приборов в исполнении "турбо" надобность в общедомовом дымоходе отпала. Подобные устройства имеют так называемую закрытую камеру сгорания с принудительной вентиляцией. Воздух, необходимый для сжигания газа, подается не из помещения, а по особому воздуховоду с улицы. Причем всасывается он с помощью встроенного вентилятора. Часто воздуховод объединяется с дымоотводящей трубой котла по принципу "труба в трубе" и выводится наружу через стену или чердак. На улице продукты сгорания рассеиваются за пределами зоны радиусом 1м, и опасной концентрации газов не возникает. Микроклимат внутри дома вообще не страдает. Только вот длина горизонтального участка трубы обычно ограничивается 3-4м, а значит, прибор приходится устанавливать недалеко от стены. Впрочем, существует модель IPSE-Turbo Max от DAKON (Чехия) с трубой, достигающей 7м.

Сердце котла- горелка. У"настенников" она обычно атмосферного типа, так что ее работа мало зависит от перерывов в электроснабжении. Внаиболее прогрессивных моделях ставят модулирующие горелки. Факел пламени, а значит и мощность котла в этом случае плавно регулируется автоматикой- в зависимости от спроса на тепло или горячую воду. Такие модели имеются в ассортименте фирм RIELLO, VAILLANT, SAUNIER DUVAL, TORUS (Польша), FERROLY (Италия). Авот навесные приборы с дутьевой горелкой поставляются на наш рынок лишь корейской фирмой KYUNGDONG BOILER (серии KDB-KC и KM) и шведской CTC (модель СТС9500). Причем корейские котлы являются приборами так называемого конденсационного типа, и поэтому обеспечивают высокую тепловую эффективность, поскольку в них происходит химическое дожигание продуктов сгорания (серияKC).

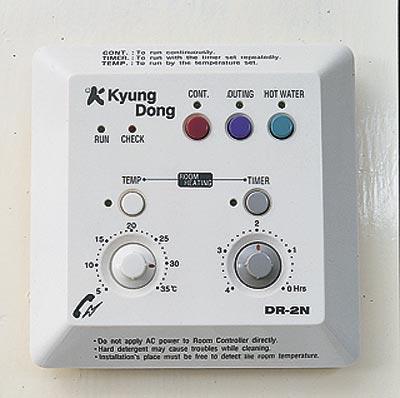

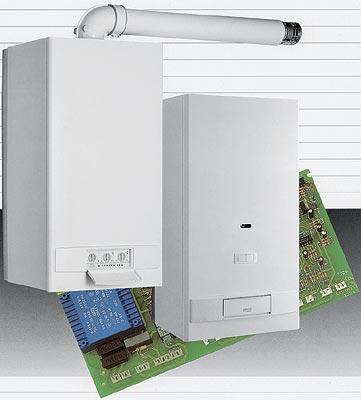

В последние годы качественные модели стали оснащаться микропроцессорами или элементами электронного управления. Это сделано, например, в моделях Beretta Super Exclusive (RIELLO), RB (TEMTEK), DuaB (DAKON), EOLOMini (IMMERGAS), R(ROCA) и др. Электроника заметно облегчает жизнь владельцу настенного котла. Прежде всего, она избавляет горелку от ежесекундных запусков и затуханий, когда воду берут несогласованно из нескольких точек. Врезультате и газ сгорает полнее, и котел служит дольше. Температуру воды можно регулировать с точностью до 0,5С, а ее подачей управлять с дистанционного пульта. Также электроника легко организует режим защиты от замерзания, позволяет запоминать нужные операции и воспроизводить их потом автоматически, а все результаты отслеживать по цифровому табло. Ну и наконец, электроника ставит диагноз неисправностям котла, оберегая хозяев от стрессов. Вмодели RB от TEMTEK японские микрочипы согласуют работу аж 46предохранительных устройств и датчиков. Правда, жизнеспособность всех этих "наворотов" в российских условиях еще предстоит доказывать. Хотя в приборе Beretta Super Exclusive микрочипы действуют при падении напряжения вплоть до 175В.

Производители стараются учесть разные запросы потребителей. Есть, например, модели, выдающие горячую воду при давлении холодной всего 0,15атм (Atmomax WUV от VAILLANT, Beretta Super Exclusive) или способные работать в низкотемпературных сетях типа "теплый пол"- серии 51хх от MORA, SD223 от SAUNIER DUVAL; Beretta Super Exclusive. Кстати, последняя модель по перечню удовлетворенных потребительских запросов- явно в числе лидеров. Еще дальше пошли конструкторы ROCA. Они, по сути, соединили "лед и пламя", предложив настенный котел с тремя функциями: отопления, ГВС и подачи холодного воздуха (модель R20/20F Clima).

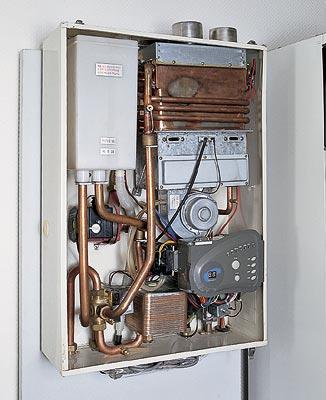

Теплообменники в настенных котлах обычно делают проточными, пластинчатыми. Воду они нагревают почти мгновенно, но в наших условиях имеют один серьезный недостаток, о котором часто умалчивают продавцы. По замыслу конструкторов холодная вода протекает сквозь узкие щели (1-3мм) между пластинами. Чем уже щель, тем быстрее нагрев. Но тем быстрее и зарастание щели солевыми отложениями. При жесткой воде полное перекрытие межпластинчатого зазора может произойти уже через 2-3месяца. Что делать? Во-первых, старайтесь не нагревать воду выше 60С, тогда накипи образуется мало. Во-вторых, периодически промывайте теплообменник. Но наиболее радикальное решение- установить в доме систему подготовки холодной воды. Правда, стоит это удовольствие недешево- $1000-3000.

Теплообменники типа "труба в трубе", используемые, например, в котлах Optima (DEMIR DOCUM), MirageE (GBPGANZ, Венгрия), устройствах от французской фирмы FRISQUET и корейской KYUNGDONG BOILER, воду греют в трубах с внутренним диаметром не менее 7мм. Зарастают они гораздо медленнее, чистить их можно редко.

В некоторых моделях (отDAKON, RIELLO, MORA, PROTHERM, IMMERGAS, FONDITAL) горячая вода запасается во встроенном баке. Вода в этом случае нагревается от змеевика, который по мере необходимости автоматически подключается к теплообменнику системы отопления. Бак на 40-60л позволяет при небольшой мощности прибора получить достаточное количество горячей воды в часы пикового спроса, но на непродолжительное время, а затем комфортность пользования будет определяться числом киловаттов.

"Настенники" дороже газовых колонок. Например, при мощности до 24кВт- раза в три. Самые дешевые предлагает фирма DEMIR DOCUM (до$650). За $800-850 можно купить хорошие котлы от PROTHERM, RIELLO, FERROLI. Более $1200 стоят приборы от SAUNIER DUVAL, KYUNGDONG BOILER,VAILLANT. Вообще цены на одно и то же устройство этого типа у разных продавцов могут отличаться на $200-400. Модели в исполнении "турбо" дороже обычных на $100-250, а встроенный бак тянет на дополнительные $400-600 при всех прочих равных параметрах.

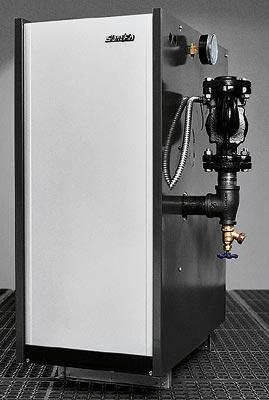

Напольные двухконтурные котлы

Они обеспечивают более комфортное пользование горячей водой, чем «настенники», но могут применяться только в загородных домах, так как требуют котельного помещения.

Подобную продукцию предлагают всего полтора-два десятка фирм: RIELLO, BOSCH и SCHАFER (Германия), ACV (Бельгия), ECOFLAM (Италия), SLANT FIN (США), KYUNGDONG BOILER и др. Приборы конструктивно разнообразнее, чем "настенники". Большая их часть комбинированного типа, то есть они могут работать и на газе, и на дизельном топливе, используя соответствующие дутьевые горелки. Есть, конечно, только газовые и только жидкотопливные устройства. Максимальная мощность увеличена до 60-80 кВт, поэтому становится легче подобрать котел для подготовки большого объема горячей воды.

Баки применяются преимущественно встроенные (бойлеры), объемом 60-150л. От них проще питать несколько точек разбора. Греющий змеевик подсоединяется к теплообменнику системы отопления (как и у "настенников"). Конструктивно узлы бойлера и рабочей камеры могут быть как объединены в общем корпусе, так и разделены. Впоследнем случае они оформлены в одной дизайнерской манере и представляют собой цельный агрегат. Конструкции с раздельными блоками удобнее для ремонта и технического обслуживания. Да и у пользователя появляется возможность компоновать их по своему вкусу (вряд, "стопкой", L-образно,Т-образно) или подключить водонагреватель другой фирмы. Бойлеры снабжаются разными предохранительными устройствами, защитным покрытием и магниевым анодом (кроме сосудов из нержавеющей стали) для предупреждения коррозии.

Проточные теплообменники для ГВС в напольных двухконтурных котлах применяются редко: в двух сериях фирмы FONTECAL (Италия) и в пяти сериях от CTC. Особняком стоит конструкция котлов ACV, где теплообменники для горячей бытовой воды и отопления вложены один в другой по принципу "бак в баке". Вэтом случае не возникает проблем с накипью, поскольку сосуд для ГВС выполнен из нержавейки, имеет гофрированную поверхность и обогревается снаружи водой системы отопления. Но такие котлы обязательно надо оснащать обвязкой, предусматривающей подмешивание холодной воды к горячей на выходе. Иначе бытовая вода может получиться очень горячей, вплоть до 90С, что чревато ожогами.

Цены на напольные двухконтурные котлы напрямую зависят от вида горелки. При средней мощности (около30кВт) приборы могут стоить от $1200 (DEMIR DOCUM) и $1600 (фирмы PROTHERM; KITURAMI, Южная Корея; RIELLO) до $3500 (фирмы BUDERUS, VIESSMANN, Германия). Отечественные АКГВ-29 предлагаются за $320, но по качеству автоматики и дизайну уступают импортным.

Домашние сети для ГВС

Когда горячей воды требуется много, владельцы, чтобы не покупать мощный двухконтурный котел, часто предпочитают создать домашнюю сеть для ГВС, подобрав ее компоненты под конкретные условия. Выполнить эту работу может только специалист. Но в общих чертах представлять себе возможности сетей нужно. Хотя бы для того, чтобы запланировать предстоящие затраты.

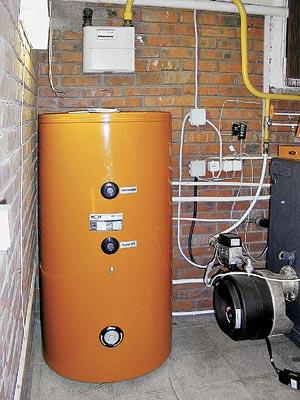

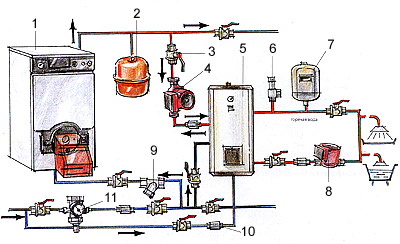

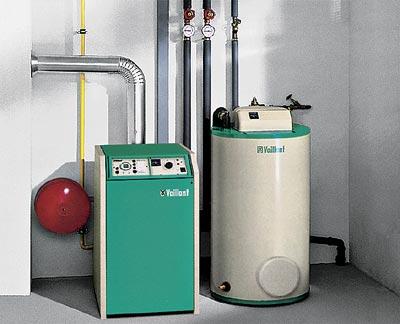

Вариантов сетей немного. Самый распространенный- сиспользованием отопительного одноконтурного котла в паре с накопительным водо-водяным теплообменником (бойлером). Сеть с одноконтурным котлом и отдельным проточным водонагревателем применяется редко. Слишком мало производительных и надежных бытовых "проточников"- например, таких как Aquaheat25 от СТС ($800) или В159 ($230) от ООО "Кировский Завод-ОРС", Калужская область. Возможны сети с каскадным (цепным) включением одноконтурных котлов, из которых один или более работают для ГВС. Впоследнее время начали применяться сети на основе схемы фирмы SAUNIER DUVAL. Вних двухконтурный котел, оснащенный проточным нагревателем, подает воду в гидроаккумулирующий бак увеличенного объема.

В сетях с водо-водяным бойлером используется, по сути, тот же принцип подготовки горячей воды, что и в двухконтурных котлах. Но если в последних насос и автоматика изначально встроены в конструкцию, то для индивидуальных сетей их надо подбирать заново, так как здесь применяются бойлеры большого объема (200-1000 л).

По конструкции водо-водяные бойлеры похожи на электрические (

Водо-водяные бойлеры предлагаются приблизительно двадцатью производителями. Есть среди них и такие, которые специализируются на изготовлении бойлеров разных типов. Это фирмы TATRAMAT (Словакия), AUSTRIA EMAIL (Австрия), REFLEX (Германия), ELBI (Италия).

Дополнительные удобства потребитель получает от так называемых комбинированных нагревателей. Вних есть греющий змеевик и ТЭН. Первый подсоединяют к котлу зимой, и тогда водонагреватель работает как "проточник" с большой мощностью.летом же, чтобы котел "отдохнул", бойлер переключают на электропитание, и он функционирует как накопительное устройство. Таковы модели Roca150I (ROCA), HLE (ACV), SB320AC (STIEBEL ELTRON), OVK и LOVK (TATRAMAT), NTX (WESTER), 80RT (LORENZI WASCO). Приборы от ROCA и ACV выполнены как системы «бак в баке». Внутренняя емкость, где готовится бытовая вода, изготовлена из нержавеющей стали и гофрирована, благодаря чему в ней уменьшается образование накипи.

Выбирая объемный бойлер, нельзя игнорировать мощность котла. По мнению специалистов из ЗАО "МИГ ПЛЮС", ориентир здесь таков: 4-5л объема на 1кВт мощности котла при бойлере на 120-150л. Если сосуд поменьше, число литров, приходящихся на единицу мощности, снижают до 2,3-3. Для гигантов на 1000л пропорция изменяется до соотношения 40:1. При этом, конечно, нагрев горячей воды замедляется, зато тонны горячей воды хватает на самые водообильные процедуры.

В домашних сетях есть и еще одна особенность, от которой нельзя отмахнуться. Речь идет об устройстве цепи рециркуляции горячей воды. Это петлеобразный трубопровод, идущий от бойлера рядом с точками отбора горячей воды и обратно к бойлеру. Вода постоянно перекачивается по цепи маленьким насосом. Коротенькие трубки ведут к кранам, поэтому горячая вода поступает к потребителю через 1-2 с после их открытия. Без такой цепи ожидание затягивается на 5-25 с, в зависимости от удаленности крана от бойлера. Потому учтите, что у хорошего бойлера должно быть отверстие для рециркуляционной (возвратной) воды. Оборудование подобной цепи обходится в сумму не менее $150.

Самые дешевые водо-водяные бойлеры объемом порядка 100л стоят от $450 до $570 (фирмы PROTHERM, MORA, ACV, TATRAMAT, FONTECAL). Ксредней ценовой группе ($600-750) относятся приборы от DeDIETRICH, BAXI, FERROLI. Фирмы VAILLANT, WOLF, VIESSMANN, CTC предлагают нагреватели дороже $1000.

Для коттеджа площадью до 300м² вполне приемлемым вариантом может стать покупка полностью укомплектованного оборудования для котельной мощностью около 30кВт. Например, от фирмы DeDIETRICH- с бойлером на 130л (около $2200) или BUDERUS- сбойлером на 160л (около $3000). Их выбор на рынке огромен.

Редакция благодарит фирмы «МИГ ПЛЮС», «ГРАНД-ОТЕКС РЕГИОН», «НПП ЭКОТЕХ», «ВИВАТЭКС-М», «РУСКЛИМАТ ТЕРМО», «САТУРН», RAM MOSCOW за помощь в подготовке материала.
