Собираем автономный водопровод

Пробурить скважину, опустить в нее насос и смонтировать оголовок с обратным клапаном, тройником и манометром- это лишь часть пути к обеспечению участка водой. Она может оказаться непригодной для питья, слишком холодной для полива растений, подаваться под слабым напором. Кроме того, дебита скважины в отдельные периоды года может просто не хватать. Экономный расход имеющейся на участке влаги обеспечит автономная система водоснабжения

Зависимость качества воды от ее назначения

Вода в коттедже нужна постоянно: для мытья посуды, стирки, приготовления пищи, для принятия душа или ванны, в гараже и в бане, для полива растений в весенне-осенний период, для искусственного пруда и фонтана. От ее назначения зависит и необходимое качество. Например, для стирки, мытья посуды и душа или ванны нужна вода с ограниченным количеством соединений железа, нейтральная и достаточно мягкая, не содержащая вирусов и микробов. Вода для полива может включать песок и ил, но ее температура не должна быть ниже 12С, чтобы не навредить растениям. Искусственный пруд является жизненной средой для рыб и других полезных обитателей подводного царства, но в нем нужно по возможности исключить распространение бактерий и микробов. Поэтому воду здесь время от времени частично обновляют. Наконец, к воде для питья и приготовления пищи предъявляют самые высокие требования, поскольку от ее качества зависит здоровье людей. Таким образом, из общего количества воды, необходимой для жизнедеятельности в коттедже одной семьи (1,5-4м³ в сутки), по качеству различают питьевую, предназначенную для хозяйственно-бытовых нужд и для полива.

Центральный водопровод позволяет решить почти все вышеперечисленные проблемы, поскольку поставляет воду хозяйственно-питьевого назначения. Иногда, правда, ее пригодность для питья вызывает сомнения. Вэтом случае приходится производить дополнительную фильтрацию (вособенности весной). Совсем иное дело- собственный источник, то есть колодец или скважина. Встатье "Родник на вашем участке" уже говорилось, что в настоящее время вода даже из артезианской скважины не всегда может оказаться питьевой. Распространенный вариант- повышенная концентрация соединений железа, а значит, повышенная жесткость. Результатом становятся немалые хлопоты при использовании воды даже для хозяйственно-бытовых нужд. Конечно, можно ее всю очищать до качества питьевой, но это обойдется недешево и вынудит снизить напор, что не всегда целесообразно. Более рационально разделить общий поток на разные по назначению "ручейки" и каждый из них готовить определенным образом. Специалисты даже используют соответствующий термин- «водоподготовка».

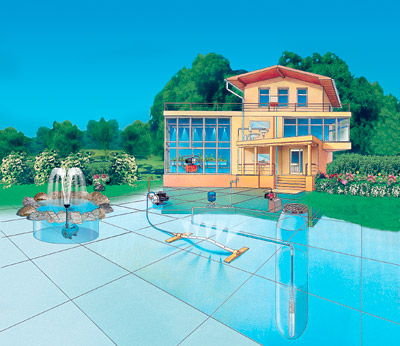

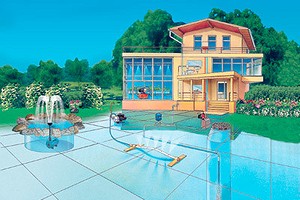

Но сначала поговорим об автономной системе водоснабжения, а проще- особственном водопроводе, позволяющем развести по участку «ручейки» разного назначения, которыми было бы удобно управлять.

Давление и напор воды

Вода должна поступать по трубам не только в требуемом количестве, но и с определенным напором. Поскольку она поднимается из-под земли, а расходуется и на участке, и на всех этажах коттеджа, нужно такое давление в трубах, чтобы из крана на самом верхнем этаже вытекала не тоненькая ниточка, а струя с достаточным для пользования напором. Минимальную высоту, на которую необходимо поднять воду над уровнем земли при ее движении к точке водоразбора (сучетом преодоления сопротивления труб), называют свободным напором. Согласно СНиПу 2.04.02-84*, для первого этажа его принимают равным 10м, а для каждого следующего увеличивают на 4м. Но выполнения этого требования еще недостаточно для нормальной работы всего водопровода. Чтобы создать необходимый напор из крана, давление должно быть не менее 2бар(атм), для посудомоечной машины и газового нагревателя- 1,5бара, для стиральной машины- 2бара, для системы полива- 3-4 бара, а для гидромассажных приборов (душа или ванны джакузи)- целых 4бара. Иэто еще не все. Одновременно могут включаться несколько потребителей, в том числе значительно удаленные от источника (вгараже, в бане, в системе полива). Инапор воды для каждого из них должен иметь вышеприведенное значение. Поэтому давление, создаваемое в водопроводе, призвано поддерживать все показатели напора для отдельных потребителей.

Дебит артезианской скважины не ограничивает суточный расход воды для всех членов семьи, сдерживать потребление способна лишь производительность насоса. Если же насос очень производителен, а потребителей (кранов) включено мало, может возникнуть настолько высокое давление в трубах, что наиболее узкие места соединений станут пропускать воду- подтекать. По этой причине максимально допустимый напор в водопроводе, согласно все тем же СНиПам,- 60м, а давление, соответственно, 6баров.

Дебит шахтного колодца или скважины в песчаной породе меньше, чем в артезианской, и иногда может быть ниже фактического суточного расхода воды. Это приводит к периодическому понижению ее уровня в источнике в течение суток. Втаком случае производительность насоса и периодичность его включения необходимо согласовывать как с расходом воды, так и с дебитом скважины. Однако расход воды в течение суток- показатель случайный, зависящий не только от присутствующих в доме людей и их намерений, но и от времени года: летом он всегда выше. При выборе производительности насоса и давления в трубах учитывают дебит скважины и необходимый напор воды, а также предполагаемый суточный ее расход в самый напряженный летний период.

Важно определить два наиболее критичных режима работы водопровода: поддержание необходимого напора воды при ее максимальном расходе и ограничение напора при отсутствии расхода. Они и влияют на выбор производительности насоса, максимальное и минимальное давление в трубах, на материал и диаметр труб, на необходимость в дополнительных емкостях и их размер, на возможность усложнения водопровода в дальнейшем- увеличение протяженности труб и числа потребителей. Специалисты фирмы "АКВАТЕРМОСЕРВИС" сообщают, что приобретение насоса с запасом по мощности хоть и потребует дополнительных затрат при сборке водопровода, но в итоге обойдется в 5-7 раз дешевле, чем замена насоса из-за недостаточной мощности при расширении сети.

Особенности монтажа автономного водопровода

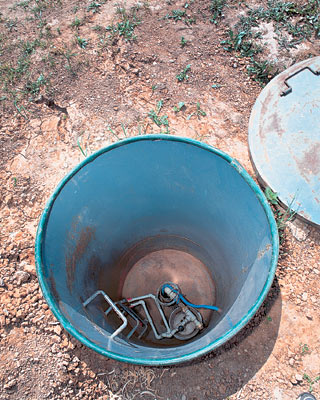

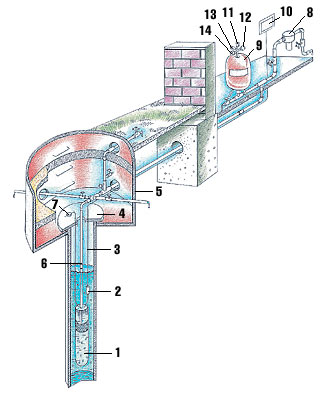

Для исключения возможного промерзания оголовка и просачивания поверхностных вод в скважину ее окружают заглубляемой подземной камерой (защитным колодцем). Дно камеры заливают бетоном или выполняют из стального листа не тоньше 5мм. При этом колодец располагают на такой глубине, чтобы водопроводные трубы проходили ниже промерзшего грунта, а верхняя часть обсадной трубы выступала над дном как минимум на 0,5м. Стальную обсадную трубу пропускают через манжету (резиновую, гидростеклоизольную), вставленную в отверстие в бетонном дне, или приваривают по окружности отверстия в стальном дне. Стенки камеры (имеющие форму прямоугольника или окружности) изготавливают из бетонных колец, кирпича или стального листа. Впоследнем случае нет необходимости в дополнительной гидроизоляции, поскольку лист просто приваривают к стальному дну. Образующуюся в результате герметичную емкость чаще называют кессоном, и она сейчас становится все более популярной.

Если источником воды служит шахтный колодец, а для ее перекачки используется струйный насос, последний можно расположить на довольно большом расстоянии, например в помещении. Длина всасывающей трубы мало зависит от высоты уровня воды в колодце. Напротив, при центробежных насосах длина всасывающей трубы ограничена 30-40м (см. статью "Подайте, пожалуйста, воды!"). Вокруг колодца при любом типе насоса делают глиняный замок глубиной 1,5-2м и шириной 0,5м- для исключения просачивания поверхностных вод.

Положение скважины или шахтного колодца на участке с песчаной породой однозначно определяется залеганием поверхностных вод. Авот артезианскую скважину бурят в наиболее удобном с точки зрения общей планировки месте. Чаще всего ее располагают так, чтобы, во-первых, общая длина труб водопровода была поменьше, во-вторых, скважина не находилась на пересечении наиболее часто используемых маршрутов и, в-третьих, подземная камера при неровной поверхности участка не оказалась в низинке (для исключения скапливания вокруг нее дождевой и талой воды).

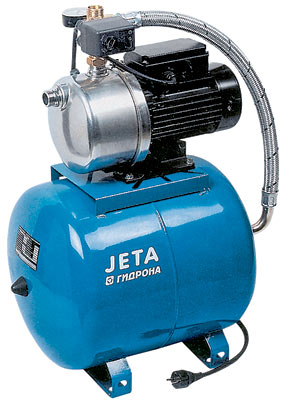

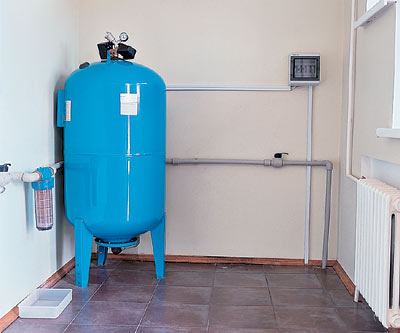

Насос должен включаться при открывании любого крана водопровода. Так что пользование водой несколькими членами семьи может привести к слишком частым его пускам и остановкам, а это сократит срок его службы. Чтобы снизить количество пусков-остановок и поддерживать постоянное давление в сети, устанавливают гидроаккумуляторный бак. Он играет роль промежуточной буферной емкости и служит малоразмерным аналогом водонапорной башни. Теперь при открывании любого крана вода начнет поступать к пользователю под довольно большим, заранее настроенным давлением. Илишь после частичного опорожнения бака, когда давление в нем упадет до определенной величины, электрореле включит насос. После закрывания крана насос некоторое время продолжит качать воду из скважины, заполняя бак и повышая давление в нем до первоначального значения. Строительно-монтажная организация подберет объем бака и величину давления в соответствии с производительностью насоса и планируемым пиковым расходом воды. Выставленные при настройке водопровода верхнее и нижнее значения давления фиксируются. Настроечные винты пломбируются для исключения возможности их самопроизвольного смещения, способного привести к аварии. Самовольное нарушение пломб лишает пользователя гарантии фирмы на работоспособность сети.

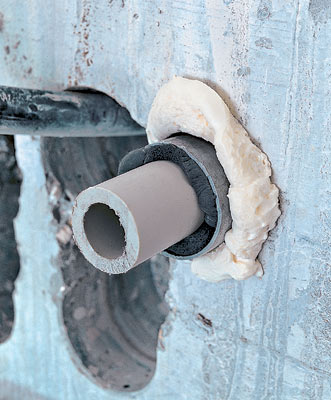

Можно предусмотреть единую магистральную трубу, по которой вода сначала поступит в дом, а затем будет разведена по участку. Кстати, между ее наружной поверхностью и стенками отверстия в стене или фундаменте должен оставляться зазор, который заполняют эластичным водо- и газонепроницаемым материалом, окруженным жесткой оболочкой. Жесткая заделка трубы в кладке недопустима. Гидроаккумуляторный бак удобнее установить до ветвления водопровода- прямо в кессоне или после ввода в дом. На входе в бак предусматривают обратный клапан (если его нет в насосе), чтобы вода не стекала назад в скважину, а на выходе- манометр для контроля давления и автоматический клапан для впуска и выпуска попадающего в водопровод воздуха. Если же вода из скважины, кроме дома, поступает и в другие ветви водопровода- вгараж, баню, систему полива,- то гидроаккумуляторные баки меньшей емкости иногда можно предусмотреть в каждой из них. Обычно водопровод имеет две ветви: круглогодичного и сезонного использования. Трубы первой закапывают ниже глубины промерзания, а трубы второй пускают либо над землей, либо в земле, на глубине более 1,5штыка лопаты. Чаще всего наземную ветвь делают из оцинкованных стальных труб, а летнюю, подземную,- из ПНД или полипропилена (эти материалы не подвержены коррозии и прогреваются не настолько, чтобы температурные изменения длины были существенны). Летняя подземная ветвь обязательно монтируется с уклоном до 2 к горизонту- либо в сторону источника воды, либо в сторону потребителей. Благодаря этому при отключении на зиму вода самотеком удаляется из труб.

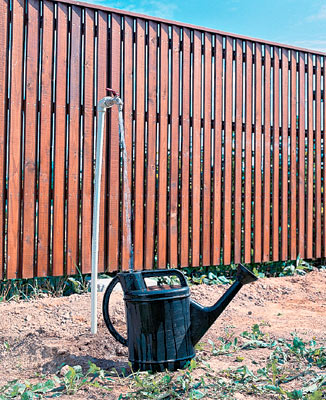

Количество кранов зависит от разветвленности системы полива и индивидуальных привычек хозяев: кто-то предпочитает включать воду только там, где она нужна, а кто-то профилактически поливает большую площадь участка. Влюбом случае следует учесть, что каждый кран- это место возможной протечки.

Для искусственного водоема с рыбками может потребоваться специальная очистка воды и ее периодическое обновление. Это обязательно следует учесть. Специфика же подготовки бытовой и питьевой воды выходит за рамки настоящей статьи. Этой теме мы посвятим отдельную публикацию.

На каких трубах остановить свой выбор

При прокладке водопровода используют трубы из полиэтилена низкого давления (ПНД), поливинилхлорида (ПВХ), полипропилена, металлопластика, меди и стали. Изделия из ПНД и металлопластика поставляются в бухтах, поэтому можно нарезать фрагменты любой длины. Такие трубы особенно удобны в монтаже, поскольку количество соединений, а следовательно, и опасность протечек сводится к минимуму. Остальные трубы мерные, длиной 4-6м. Изделия из полипропилена можно прямо на месте монтажа быстро собрать в трубу любой длины. Для этого четырехметровые секции скрепляются путем нагрева промежуточных фитингов. Разводку водопровода по участку (наружный) чаще всего выполняют более дешевыми трубами из ПНД или полипропилена, а в помещении (внутренний)- всеми видами перечисленных труб. Наиболее престижные медные трубы соединяют пайкой, но обойдутся они намного дороже других. Трубы из металлопластика можно значительно гнуть, что позволяет легко изменять конфигурацию водопровода. Они особенно удобны в труднодоступных местах, при создании временной конструкции и в тех случаях, когда требуется добавить какой-либо элемент (например, при подсоединении гидроаккумуляторного бака). Следует учесть, что неметаллические трубы имеют ограничение на предельно допустимое давление, например до6, до 10 баров.

Для наружного водопровода обычно используют магистральную трубу диаметром условного прохода (Ду) 32 или 40мм (11/4" или 11/2" соответственно), а для внутреннего- 15мм (1/2"). Масса водоподъемной трубы должна быть как можно меньше. Кроме того, необходима значительная жесткость на скручивание ее протяженной конструкции, поскольку при пуске и остановке электродвигатель погружного насоса развивает довольно большой крутящий момент. Именно по этим двум причинам обычно отдают предпочтение монолитной трубе из ПНД или полипропиленовой трубе из сваренных между собой четырехметровых секций. Диаметр выбирают в зависимости от используемого насоса и глубины его погружения, причем чаще всего это Ду40 или 50мм (11/2» или 2» соответственно).

Поскольку температура под землей составляет приблизительно 4С, температурные деформации столь длинной пластмассовой трубе не страшны. Специалисты компании «Ф-ПЛАСТ» утверждают, что сварные конструкции из полипропилена наиболее выгодны потребителю благодаря своим толстым стенкам и возможности легко нарастить трубу в процессе эксплуатации. Атакая необходимость вполне может возникнуть в связи со снижением дебита даже артезианской скважины. Ведь из-за постепенного увеличения общего числа скважин в округе падение уровня воды становится очень вероятным. Металлическая водоподъемная труба хоть и будет обладать самой высокой жесткостью, но ее значительная масса резко усложнит как монтаж, так и возможный демонтаж. Да и обойдется эта конструкция дороже.

Одноуровневый и двухуровневый водопровод

Потребность одной семьи в питьевой воде обычно удовлетворяется легко. Авот необходимое количество воды для полива и хозяйственно-бытовых нужд, особенно в пиковые периоды, порой вынуждает задуматься о размещении на участке дополнительных емкостей для хранения ее запасов. Различают одноуровневый водопровод, при котором вся поступающая из скважины вода сразу используется по назначению, и двухуровневый, при котором она поступает в дополнительные резервуары и только оттуда по назначению. емкости цилиндрической и призматической формы изготавливают из полиэтилена или поливинилхлорида. Гарантийный срок службы- до 10лет. Примером могут служить изделия фирмы "АНИОН" объемом от 560 до 4500л из светостабилизированного полиэтилена разного цвета.

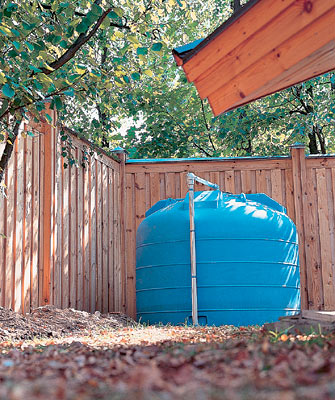

Фильтрация воды перед поступлением в емкость для полива обычно или не нужна, или проводится для удаления только хлор- или фторсодержащих соединений. Ведь большая часть соединений железа через некоторое время осядет на дно, а возможные соединения серы (восновном сероводород) постепенно улетучатся сами собой. Такой сосуд объемом 1-5м³ с водой, которая используется только в теплое время года, целесообразно установить на свободном месте участка над землей. Во-первых, вода в этом случае быстрее прогреется перед поступлением в систему полива. Во-вторых, в дне емкости или вблизи него сбоку можно предусмотреть кран для периодического слива образующегося осадка. Подаваться в сосуд вода может через отдельно предусмотренный электромеханический вентиль, а в сезонную ветвь водопровода- самотеком или принудительно, с помощью дополнительного центробежного насоса. Влюбом случае должен быть предусмотрен ограничитель уровня воды, периодически включающий и выключающий вентиль ее подачи в резервуар. Этот ограничитель может быть поплавковым или электродным (двух- и трехконтактным).

Потребность же в воде для хозяйственно-бытовых нужд, например для мытья (вдоме, бане, гараже), для бассейна и т.п., в том или ином количестве существует круглогодично. Поэтому дополнительный резервуар, чаще объемом 3-5м³, закапывают в землю. Для исключения его выдавливания поверхностными и грунтовыми водами зимой под дно перед установкой укладывают бетонную плиту. емкость можно разместить как на свободной площади участка, так и под домом. Вода из нее необязательно должна предварительно прогреваться, но обязательно- фильтроваться от песка и ила, а также от железосодержащих соединений. Иначе потом придется оттирать желтые потеки, в особенности на изначально белоснежных поверхностях сантехнических изделий. Подачу воды в трубы будет осуществлять дополнительный насос для перекачки. Акоординировать его работу с действием вентиля подачи воды из скважины- ограничитель уровня, размещаемый внутри емкости.

Емкости для хранения запасов воды от фирмы «АНИОН»

Управление системой водоснабжения

При включении или выключении насоса вся вода, находящаяся в автономном водопроводе, резко приводится в движение или тормозится. Это вызывает столь же резкое изменение давления в системе, обычно называемое гидравлическим ударом. Он может стать причиной нарушения герметичности мест соединения, что повлечет за собой протечки при пуске или отрыв водяного столба в водоподъемной трубе и падение его на насос при остановке (обычно эти силы недостаточны, чтобы прорвать трубу или разрушить насос). Поэтому, монтируя гидроаккумуляторный бак, предусматривают дроссельную задвижку с электроприводом, которую можно быстро открыть при пуске и закрыть при остановке насоса. Ее используют и в аварийных ситуациях, например для слива воды при прорыве трубы. Удобнее плавный пуск и плавную остановку насоса осуществлять за счет изменения частоты переменного тока от 30 до 50Гц в течение короткого времени (около 30 с). Более того, программируемый контроллер (например, модели EI-8001 совместной корейско-российской фирмы "ВЕСПЕР") не только предотвратит гидравлический удар, но и поддержит постоянное давление воды в водопроводе, управляя частотой вращения насоса. Таким образом, производительность прибора будет то снижаться, то повышаться и, что более важно, намного увеличится ресурс его работы. Стоит контроллер $350-600, в зависимости от варианта исполнения.

Что касается устройства контроллера, то любой подобный прибор представляет собой частотный регулятор, выполняющий несколько десятков команд при управлении скоростью вращения электродвигателя. Контроллер обеспечит оптимальный режим работы насоса в любой напряженной ситуации. Например, резкие скачки тока в сети при пользовании аппаратом ручной дуговой сварки не скажутся на действии двигателя насоса, а падения напряжения, часто возникающие в электросети сельской местности, не приведут к его остановке.

В зависимости от потребности в воде из скважины можно установить наиболее рациональный режим работы насоса, снижающий перегрузки и исключающий перегрев двигателя. Выбор такого режима на пульте управления осуществляется вручную или программируется автоматически. Причем в любой момент можно протестировать насос и получить основную информацию о его работоспособности. Вшахтном колодце с уровнем воды не глубже 8м при количестве потребителей не более четырех и пиковых нагрузках не выше 4м³/ч удобно использовать компактную насосную установку, например модели Hydrojet от GRUNDFOS ($300) или TJAuto от TCL ($140). Ее реле давления и гидроаккумуляторный бак емкостью 24л (или50л) автоматически обеспечат наиболее экономичный режим работы всасывающего насоса, предотвращая его частые включения. Все компоненты устройства, в том числе контрольная панель, могут быть собраны в одном корпусе и установлены, например, под мойкой на кухне. При недостаточном напоре воды на входе автоматика отключит насос и будет пытаться запустить его в течение суток. При перегреве она же остановит его, а после охлаждения включит вновь.

Сбор дождевой воды с крыш

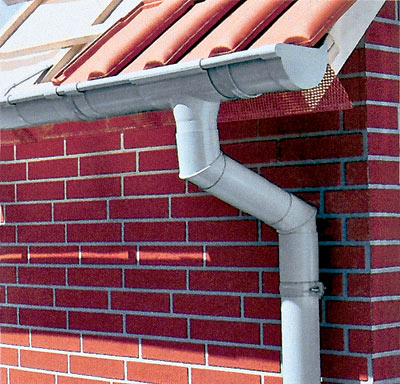

Пиковые нагрузки по воде в центральной полосе России ежегодно возникают с мая по август, когда расход влаги на полив намного превышает количество природных осадков. Вэтот период любители пышно зеленеющих участков могут компенсировать периодически возникающую нехватку воды с помощью накопительной емкости. Наоборот, в дождливое время, которое тянется с конца августа по ноябрь, избытки природной влаги можно собрать и использовать для хозяйственно-бытовых нужд в этом же году. Дождевая вода отличается гарантированной мягкостью и может с успехом использоваться для стирки и мытья, но не для питья- из-за возможного загрязнения диоксидом серы, выпадающим вместе с «кислотным» дождем.

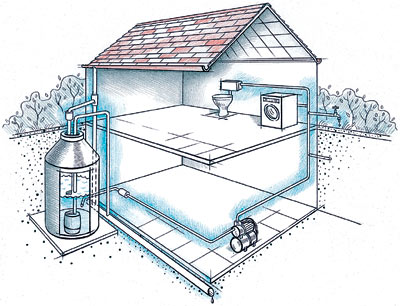

Специальная установка Hydrorain фирмы GRUNDFOS с емкостью от 0,5 до2м³, гидроаккумуляторным баком и насосом автоматически подает собираемую воду по адресам (туалет, стиральная машина, поливочный кран). Устройство легко установить самому в месте сбора дождевой воды с кровли коттеджа, бани и гаража, соединив гибкой металлопластиковой трубой с сезонным водопроводом. Водосточная система сбора влаги (например, немецкой фирмы INEFA-KUNSTSTOFFE) сама очистит воду от опавших листьев.

Сколько стоит система водоснабжения

При наличии функционирующей скважины все необходимое оборудование наружного водопровода, включая погружной насос из модельных рядов SQ и SP (GRUNDFOS, Дания), USD (CALPEDA, Италия), UPA (KSB, Германия), SCM (NOCCHI, Италия) или BHS (EBARA, Япония)- их характеристики приводились в статье "Родник на вашем участке", а также системы его монтажа, управления, оголовок, кессон, люк, утепляющую подушку, гидроаккумуляторный бак, контроллер, магистральную трубу длиной до 100м, уложенную ниже глубины промерзания, вместе с земляными работами, транспортными расходами и годичной гарантией обойдутся вам в $2,5-7 тыс. Последняя цифра связана с подачей воды в отдельно стоящие постройки: гараж, баню, бассейн. Подключение сезонной ветви может стоить еще $0,6-1,5 тыс. (взависимости от размера емкости и длины труб). Покупка устройства для сбора дождевой воды, завершающая создание наружной части водопровода, при самостоятельном подключении к системе обойдется дополнительно в $1,2тыс. Иболее. Стоимость внутренней части водопровода не рассматривается, поскольку в нее обычно включают сумму, затраченную на сантехнические изделия.

Техническое обслуживание системы водоснабжения

Содержащиеся в воде частицы песка и ила могут привести к износу подвижных частей насоса, образовать отложения на внутренних поверхностях горизонтально расположенных труб, а частицы соединений железа, марганца, извести и бактерии- еще и в щелях скважинного фильтра и в заборной части насоса. Попадание с водой коррозионно-активных углекислот, солей или ионов меди способствует коррозии элементов водопровода, в особенности в местах стыков, вследствие чего нарушается герметичность. Скачки напряжения со временем могут нарушить изоляцию обмоток электродвигателя насоса.

Именно поэтому раз в 5-6лет всю систему должен комплексно осмотреть специалист. Врезультате осмотра может выявиться необходимость замены прокладок, фитингов или отдельных участков труб и даже ремонта погружного насоса. Определить срок осмотра помогут данные, получаемые от контроллера.

С наступлением холодов в кессон на глубине около 1м от люка достаточно установить утепляющую подушку из пенопласта толщиной 20-30мм. Эта конструкция, смонтированная на деревянном каркасе, даже в особо лютые морозы предотвратит падение температуры оголовка скважины с вентилем ниже +4С. Воду же из емкости и из сезонного водопровода, предназначенную для полива, нужно до наступления холодов слить, просто открыв краны.

Весьма удобно поставить автономный водопровод на сервисное обслуживание, что обойдется в 8-10% стоимости оборудования ежегодно. Опыт монтажно-сервисного центра фирмы «ВОДНАЯ ТЕХНИКА», осуществляющей такое обслуживание, свидетельствует, что диагностический осмотр водопровода дважды в год с бесплатной заменой необходимых элементов полностью исключает возникновение аварийных ситуаций.

Если электросеть обесточена

Собранная система работает безупречно до тех пор, пока все предусмотренные в ней насосы питаются электричеством. Акак быть, если электропитание отключили? Возможно два выхода из этого положения. Первый связан с подключением к автономному источнику энергии, обычно электрогенератору, работающему на бензине или дизельном топливе. Второй выход более прост, но не всегда осуществим: он предполагает переключение на сельский водопровод. Хотя зачастую он не отличается надежностью, от возможности такого подсоединения отказываться не стоит (даже после монтажа автономного водопровода). При обесточенной электросети потребуется лишь «перебросить» вентилем систему на работу от другого источника воды.

Редакция благодарит фирмы "АКВАТЕРМОСЕРВИС", «Ф-ПЛАСТ», «БИИКС», «АНИОН», ROLS ISOMARKET, «ЭГОПЛАСТ», «ГРИФ», «САНТЕХКОМПЛЕКТ», монтажно-сервисный центр фирмы «ВОДНАЯ ТЕХНИКА» и представительство компании GRUNDFOS за помощь в подготовке материала.
