Гибкая подводка для воды и для газа

Гибкая подводка применяется для монтажа приборов водоснабжения, отопительного и сантехнического оборудования, бытовых приборов, использующих воду, а также подключения бытовых газовых плит к стоякам. Казалось бы, все ясно: надо лишь приобрести необходимый комплект и установить. Но так ли все просто?

Гибкая подводка была придумана для подсоединения передвижных и переносных агрегатов к существующим водопроводным и газовым коммуникациям в случаях, когда сделать это с помощью труб технически невозможно или затруднительно. Ее применение принесло столько удобств, что теперь мы не мыслим ни о каком другом способе подсоединения имеющейся в доме техники. Оразличных видах гибкой подводки и пойдет речь в этом обзоре.

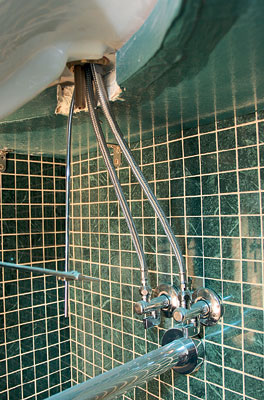

Подводка для воды

Современный рынок предлагает два вида гибкой подводки: резиновые шланги в металлической оплетке и сильфонные металлорукава.

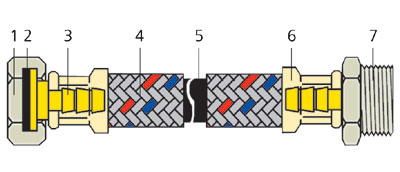

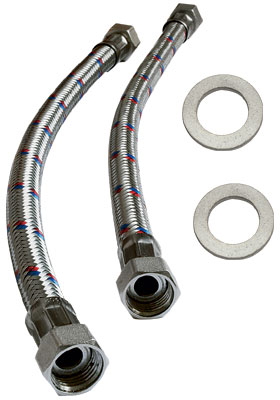

Резиновые шланги в металлической оплетке. Этот наиболее простой и дешевый вид подводки изготовляется на предприятиях примерно так. Резиновый шланг оплетают металлической нитью с прожилками красного и синего цветов. Ее задача- защитить шланг от внешних механических воздействий и гидравлических ударов. Оплетенный шланг нарезается на части необходимой длины. Вкаждый отрезок с обеих сторон вставляют металлические втулки одного из двух видов: выполненные вместе со штуцером (он будет ввинчиваться в подсоединяемый прибор) или с надетой накидной гайкой (она навинчивается на торец трубы с резьбой). После этого оплетка вместе со шлангом обжимается вокруг втулки металлической гильзой. Далее на подсоединительных элементах устанавливаются резиновые уплотнения- и готово, можно пользоваться! Вот эта кажущаяся простота процесса и давала еще недавно повод заниматься изготовлением гибкой подводки буквально всем кому не лень. Ав результате «тонули» как отдельные квартиры, так и целые подъезды.

Аварии случаются, прежде всего, из-за того, что при всей своей кажущейся простоте гибкая подводка- довольно сложный технический элемент, который не терпит дилетантского подхода и использования некачественных материалов.

Наиболее типичные недочеты, ведущие к авариям:

Слабое обжатие оплетки, возникающее как вследствие применения гильз из некачественного металла, так и из-за отсутствия у производителя специализированного оборудования для выполнения этой операции (производятся вручную).

Применение металла низкого качества в производстве таких элементов, как втулки, штуцеры и гайки, или изготовление их недостаточно толстостенными, а значит, непрочными. Врезультате они деформируются при монтаже или в процессе эксплуатации, ржавеют ит.д.

Использование технической резины низкого качества. Менее чем за год такая резина «стареет» (особенно быстро в результате теплосмен) и начинает крошиться. Прокладки живут еще меньше.

Некачественный материал оплетки. Например, оплетка из оцинкованной стальной проволоки в условиях конденсации на ней влаги разрушается за полгода-год.

Но времена меняются, и на рынке остается все меньше производителей некачественных товаров. Сохраняются лишь, скажем так, наиболее серьезные и технически оснащенные компании. Они используют трубку из этиленпропиленового каучука- EPDM (производители часто называют его нетоксичной резиной). Оплетку изготовляют из нержавеющей стальной (AISI-304) или алюминиевой проволоки, причем с повышенной плотностью плетения. Плюс компрессионные гильзы из нержавеющей стали; втулки, штуцеры и накидные гайки из никелированной латуни. Конструктивные размеры всех элементов соответствуют специальным нормам. Ивсе это фиксируется в сопроводительном паспорте на продукцию. Не удивляйтесь, именно в паспорте. Внем же указаны гарантийный срок эксплуатации подводки и срок ее службы. Ухорошего производителя гарантийный срок на подводку в стальной оплетке составляет 2года, а общий срок ее службы- 10лет. Уподводки в алюминиевой оплетке эти сроки соответственно 1,5года и 5лет. Но это не у всех. Чаще гарантийный срок ограничен одним годом, и устанавливают его торговые организации. Даже несмотря на то, что производители (особенно иностранные) дают более длительные гарантии.

Вот по наличию такого паспорта вы и сможете, уважаемый читатель, отличить хорошего производителя (и следовательно, качественный продукт) от плохого. Более того, если по вине некачественной подводки в течение гарантии «утонут» живущие под вами соседи, вы имеете полное право подать на производителя в суд с целью заставить оплатить причиненный ущерб. Но шанс выиграть дело у вас есть только при условии, что сохранился паспорт и кассовый чек на покупку данного товара.

Естественно, для того чтобы все для вас закончилось благополучно, следует осуществлять покупку не на рынке, а в крупном магазине или специализирующейся на продаже сантехники фирме. Шанс нарваться на подделку на рынке значительно выше. Тем более что «китайские умельцы» теперь, как выяснилось, подделывают изделия не только европейских фирм (например, на рынках есть подводка от итальянской BUGATTI, а эта компания ее вообще не выпускает), но и российских предприятий.

Кстати говоря, на рынках в основном и присутствует гибкая подводка для воды отечественного производства. Выпускают ее такие фирмы, как "ФЛЕКСИЛАЙН", "АКВАТЕХНИКА", "МОНОЛИТ" (торговая марка "Монофлекс"), "ГАЛЛОП" идр. Несколько реже можно встретить продукцию из Китая, Турции, Испании (INDUSTRIAS MATEU- торговая марка Fil-Nox; KVG, BM) и Италии (STC, PARIGI). Цены за шланг диаметром 12мм и длиной 50см колеблются от 40руб. за отечественный до 80руб. за итальянский.

Кроме "обычной" подводки иностранные производители предлагают антивибрационную. Впринципе это тот же шланг в оплетке, только внешний диаметр значительно больше- 27-64мм (внутренний- 19-50мм). Применение такого оборудования поможет избавиться от вибрации, гула и шума труб в системе водоснабжения при подключении бытовых насосов. Предлагают эту продукцию итальянские фирмы PARIGI: марки AVC (на оплетке две красных полосы, гильза- алюминий, оплетка- гальваническая сталь) и AVC-I (подсоединения- сталь, оплетка- нержавеющая сталь)- INDUSTRIAS MATEU. Длина шлангов- 30-200см. Стоимость подводки 0,5м-188-310руб.

Сильфонную подводку для воды на нашем рынке предлагают две фирмы: WITZENMANN (Германия, торговая марка Hydraflex) и PARIGI (серия ТАМ). По конструкции она напоминает гибкую подводку в оплетке с той разницей, что шланг выполнен как гофрированный рукав (кольцевой гофр), а гильзы завальцованы по рукаву и привариваются к втулке роликовой сваркой (все детали, непосредственно соприкасающиеся с водой, выполнены из нержавеющей стали).

Преимущества:

Широкий диапазон рабочих температур (от -50 до +250С).

Устойчивость к поперечному сжатию, излому на концах рукава, горению, изнашиванию и охрупчиванию.

Высокое сопротивление диффузии кислорода (помогает избежать выходов из строя радиаторов и блоков управления системы отопления).

Рукав Hydraflex может использоваться в тех же случаях, что и резиновый рукав в оплетке. Подводка снабжена с обоих концов накидными латунными гайками. Предлагается четырех диаметров и длиной по выбору. Срок службы- не менее 15 лет. Цена 1м, в зависимости от диаметра,- 340-550руб.

Подводка ТАМ предназначена для подключения приборов отопления. Предлагается только в варианте "гайка- штуцер", двух внутренних диаметров: 13мм (подсоединение 1/2) и 16мм (подсоединение 3/4). Длина- 90-150, 140-250 и 200-355мм (растягивается в указанных пределах). Стоимость- 280-512руб.

Подводка для газа

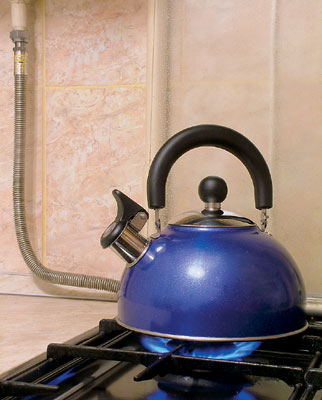

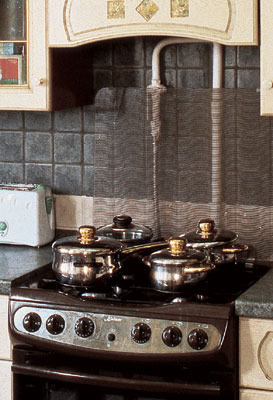

Лет десять назад вопрос, как подключить газовую плиту к стояку, перед потребителем даже не стоял- нормативы допускали только подключение с помощью стальных труб, и плита навечно оказывалась прикованной к отведенному ей месту. Монтаж выполняли исключительно мастера газовых служб. Но вот в середине 90-х гг. XXв. в нашу страну хлынул поток импортной бытовой техники, в том числе и газовых плит, а с ним и такое удобное средство их подключения, как гибкая подводка. Заодно со всем этим к нам пришел и, так сказать, пересмотр приоритетов: за монтаж довольно сложных газовых плит стала браться не только "служба 04", но и службы сервиса организаций, торгующих этим оборудованием (естественно, получив соответствующее разрешение). Кстати, в последнем случае установка плиты проходила и лучше, и быстрее- монтажники торговой фирмы точно знали, что и как надо регулировать, в отличие от представителей газовой службы, которые, приехав на монтаж, некоторые сложные модели газовых плит видели впервые в жизни. Кроме того, если представители газовой службы по старинке стремились жестко «привязать» плиту к стояку, то «сервисники» непременно предлагали сделать это с помощью гибкой газовой подводки: «Когда задумаете помыть под плитой пол, ее достаточно будет просто отодвинуть, а потом задвинуть на место». Естественно, такое удобство и простота монтажа подкупали, и заказчик непременно соглашался с предложением, пусть оно и обходилось чуть дороже.

Правда, внедрение новинки повлекло за собой многочисленные взрывы и пожары. Беды начались, когда гибкая газовая подводка появилась в свободной продаже. Ведь, соблазнившись простотой монтажа, мастером по подключению газовой плиты себя стал считать едва ли не каждый, кто хотя бы раз держал в руках гаечный ключ. Агаз, как известно, ни шуток (так и встает перед глазами плакат времен детства из числа висевших в каждом подъезде: «Не шутите с газом!»), ни дилетантского подхода к себе абсолютно не терпит.

Газовые рукава

Для подводки газа к бытовым плитам применяются два основных типа гибкой подводки: резиновые рукава в металлической оплетке и сильфонные металлорукава.

Резиновый рукав в металлической оплетке. Это практически тот же шланг в стальной оплетке, что и для подводки воды к смесителю, но в данном случае спрятанный внутри оплетки шланг делают не из резины, а из специальных полимерных материалов, а в стальную оплетку (алюминиевый вариант здесь не применяется- газ все-таки!) вместо красных и голубых нитей вплетены желтые. Поставляют такие изделия на наши строительные рынки из Китая и Турции, Испании (INDUSTRIAS MATEU- торговая марка Fil-Gas; B M-GAS- торговая марка Flexi Tab, идр.) и Италии (PARIGI- торговая марка Sicurgas). Следует отметить, что шланг в оплетке- это, пожалуй, самый популярный до недавнего времени тип гибкой подводки. Причина- доступная цена: всего 230руб. за подводку длиной 1м из Турции. Правда, аналогичный продукт из Италии обойдется в 360руб.

Для примера рассмотрим более подробно конструкцию газовых рукавов от фирмы INDUSTRIAS MATEU. Они выпускаются с концевой арматурой "гайка- штуцер" и "гайка- гайка", имеющей диаметры, предназначенные для подсоединения к трубам 1/2, 3/4 и 1. Длина рукавов- 20-400см. Сами они изготовляются двух диаметров: обычного (Fil-Gas; внутренний диаметр- 8,5мм, внешний- 13мм) и увеличенного (Fil-Gas Gigante; внутренний диаметр- 13мм, внешний- 19мм). Первые из них применяют для обычных домашних плит, в которых расход газа невелик, вторые- для мощных плит или случаев, когда хозяева любят готовить и у них периодически включаются все конфорки одновременно с духовкой (пропускного сечения газового рукава диаметром 9мм в таком случае может просто не хватить). Заметим, что срок службы испанской гибкой подводки (а она считается лучшей на нашем рынке) составляет (с учетом хранения) пять лет с момента выпуска. При этом гарантийный срок равен сроку службы. Выбор шлангов, предлагаемых компанией PARIGI, несколько скромнее: подсоединение только в варианте "гайка- штуцер", диаметр- 19мм (внутренний- 13мм), длина- 500-1800мм.

Хотим обратить ваше внимание, что на рынках вполне можно встретить подводку из Китая, выполненную и даже промаркированную под одну из испанских фирм. Отличить такую подделку от подлинника сможет разве что специалист или опытный продавец (правда, последний не всегда захочет сообщить об этом покупателю). Но, к чести отечественных продавцов, следует отметить, что из-за большого количества нареканий объемы завоза китайской продукции (в том числе контрафактной) постепенно снижаются (нас с вами как потребителей этот факт не может не радовать).

Технические характеристики газовых рукавов «шланг в оплетке» от фирмы INDUSTRIAS MATEU

Сильфонный металлорукав. Более жесткий и надежный, зато и самый дорогой. Ипохоже, что именно за такими изделиями будущее. Почему? Дело в том, что рукав для подвода газа должен соответствовать требованиям целой серии нормирующих документов, таких как "Правила безопасности в газовом хозяйстве", утвержденные Росгортехнадзором, СНиП 3.05.02-88 и 2.04.08-87, ГОСТ Р50696, 15763, 25136. Ирезиновые рукава в стальной оплетке этим документам соответствуют (если, конечно, речь идет о сертифицированной продукции). Но немногим более года назад вступил в действие еще один документ- ГОСТ Р 52209-2004 «Соединения для газовых горелок и аппаратов», который не рекомендует использовать шланги в оплетке (обратите внимание: документ не запрещает их использование, а именно не рекомендует). Зато настоятельно советует использовать сильфонные металлорукава как наиболее стойкие к воздействию давления газа и к механическим повреждениям.

Такая рекомендация совсем не означает, что резиновые шланги в оплетке вдруг в одночасье исчезнут с наших рынков. Они, видимо, еще долго будут продаваться (ГОСТы у нас теперь такие: не "жесткие", как раньше, а "мягкие"- рекомендательные). Но газовые службы населенных пунктов на эти рекомендации обязательно реагируют. Например, московская «служба 04» недавно приняла решение использовать в работе только сильфонные рукава, причем исключительно немецкого производства. Согласитесь, сам факт принятия этого решения свидетельствует о многом.

Поставляется сильфонная подводка на наш рынок из Китая, Турции (AYVAZ, PEPE, G. BEKA), Испании, Италии (PARIGI) и Германии (WITZENMANN). Ее стоимость колеблется от 230руб. за шланг длиной 1м турецкого производства до 400руб. за аналогичное изделие, ввозимое из Германии.

Для примера рассмотрим конструкцию сильфонных подводок от WITZENMANN. Они выполнены из нержавеющей стали, благодаря чему хорошо противостоят механическим повреждениям, обеспечивая высокий уровень безопасности и долговечности.

Если подводка Hydragas HX 311 представляет собой круглый гофрированный рукав без дополнительной защиты (цена 1м- около 400руб.), то в сериях GA 621 и GA 651/657 сильфон снаружи защищен металлорукавом из нержавеющей стали с витым замковым профилем (то есть изготовлен, как гибкая подводка для душевой лейки). Задача наружного рукава- не только предотвратить механические повреждения и загрязнения сильфона, но и ограничить радиус его изгиба (минимум 100мм), а также чрезмерное растяжение (стоимость рукавов серии GA 651/657 длиной 1м- 640руб.). На подводке GA 621 с одного конца вместо накидной гайки установлен термозащитный клапан Firebag и встроенный кран интерцепторного типа. Механизм Firebag автоматически перекрывает подачу газа при повышении температуры в помещении до 95С (например, при возникновении пожара). Время срабатывания- не более 60 с. Правда, клапан этот одноразовый- в случае срабатывания защиты все устройство подлежит замене. Интерцепторный кран позволяет не только подсоединять/отсоединять гибкий шланг, но и перекрывать газ на время, когда вы уезжаете из дома (он заменяет стандартный газовый вентиль). Стоит модель GA 621, естественно, дороже- 640руб. (шланг длиной 1м) плюс 570руб. (кран с термозащитным механизмом). Кран без термозащитного механизма обойдется в 440руб.

Еще один вариант двухслойной подводки Hydragas- серия HX 451/457. На сей раз внутренний гофрированный рукав производители поместили в прозрачную трубку из ПВХ, мыть которую значительно легче, чем рифленый сильфон. Да и стоит подводка этой серии несколько дешевле: шланг длиной 1м- 572руб.

Заметим, что сильфонный рукав в пластиковой изоляции предлагают не только немецкие, но еще испанские и итальянские производители. Например, фирма PARIGI покрывает свою подводку SIM-G желтым полимерным покрытием (состав не раскрывается), и мыть ее почти так же просто, как немецкую. Выбор длин следующий: 500-1000, 750-1500, 1000- 2000, то есть сильфон при необходимости можно растянуть в пределах указанных размеров. Правда, достигать максимальной длины не рекомендуется- чем больше растянули, тем менее жестким становится рукав.

Иеще один важный момент. Любую из описанных выше гибких подводок вы легко найдете на строительных рынках. Лишь немецкая продукция поставляется только в крупные магазины.

ни один из опрошенных нами продавцов рынков о ней даже не слышал. Видимо, производители опасаются появления китайских подделок.

Некоторые характеристики сильфонных газовых металлорукавов

Спасительная вставка

Многие из нас хоть однажды, дотронувшись до плиты, вдруг чувствовали несильный, но все же весьма ощутимый электрический разряд. Существуют две возможные причины этого явления.

Первая- для защиты магистральной трубы от электрохимической коррозии на нее подается небольшой отрицательный электрический потенциал. Вместе стыковки магистральной и отходящей к дому труб устанавливается диэлектрическая вставка, призванная изолировать поквартирную разводку от магистрали. Понятно, что работает такая защита до тех пор, пока изоляционная вставка исправна. Аесли нет? Это значит, что тогда по гибкой подводке от стояка к плите потечет ток.

Вторая- оснащение современной газовой плиты включает целый набор электрооборудования- от подсветки до двигателя, вращающего вертел в духовке. Пока изоляция электропроводки плиты в порядке, проблем нет. Но стоит ее повредить, как по подводке пойдет ток- теперь уже от плиты к стояку. Протекающий по подводке ток особенно опасен для рукавов в оплетке- она делается из проволоки очень небольшого сечения, а значит, обладает высоким сопротивлением. Специалисты утверждают, что в некоторых случаях оплетка рукава может настолько разогреться, что просто сожжет находящийся внутри ее шланг. Вырвавшийся на волю газ, соприкоснувшись с разогретой оплеткой, натворит бед... Кстати, именно в вероятности такого явления и кроется одна из причин того, что шланги в оплетке не рекомендовано применять.

Так что же делать? Стоит воспользоваться при монтаже гибкой подводки специальной диэлектрической вставкой. Она может быть целиком пластмассовой либо комбинированной: сама вставка- из пластмассы, а резьбовые части- металлические (цена любого из вариантов- от 150руб.). По утверждению специалистов, первые вставки предпочтительнее как более надежные. Аналогичные устройства профессионалы советуют применять и при подключении с помощью гибкой подводки бытовых электроводонагревателей, посудомоечных машин и другой подобной техники.

Редакция благодарит фирмы «СМ-ТРЕЙД», «БУГАТТИ-ЦЕНТР», «ФЛЕКСИЛАЙН» за помощь в подготовке материала.
