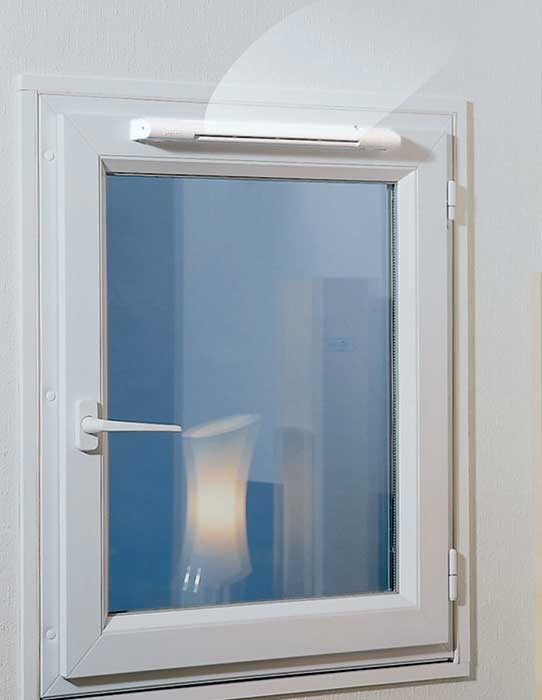

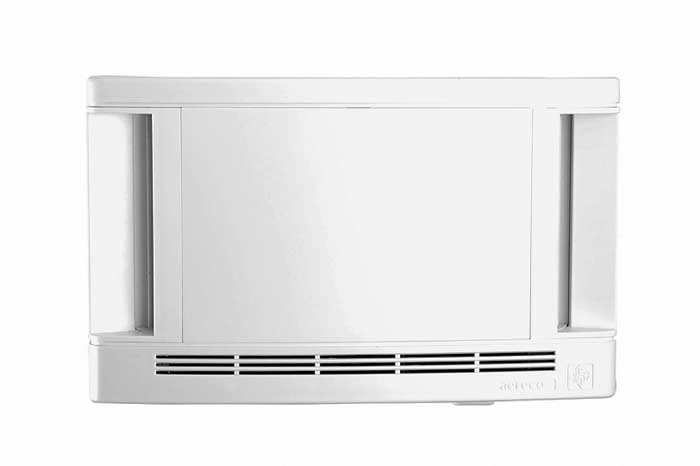

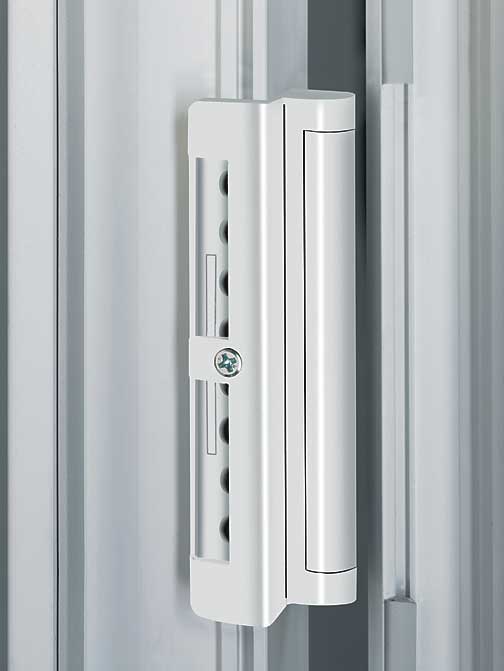

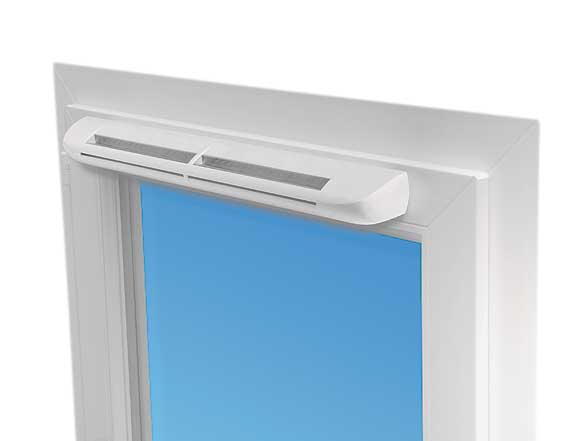

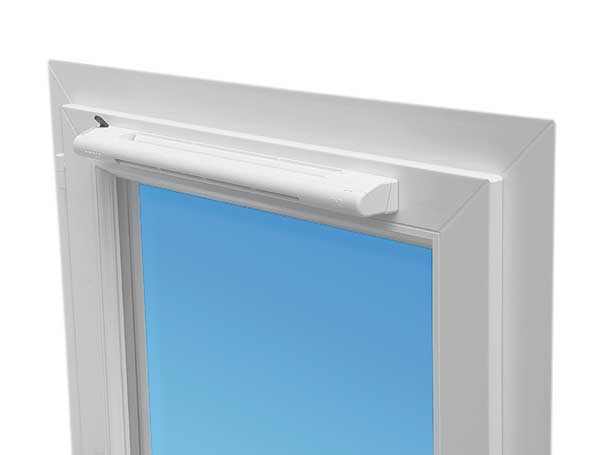

Защитный наружный козырек АС (а) и оконные приточные устройства EHA2 (б) и EMM (в) (все - Aereco) Одно из самых маленьких устройств - фальцевый проветриватель Aeromat mini (Siegenia-Aubi), монтируемый горизонтально или вертикально на оконной раме. Производительность - до 6м³/ч а б

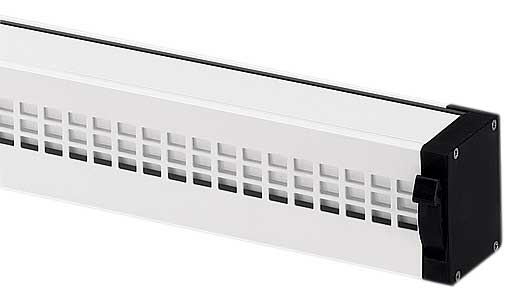

Использующий электрическую "тягу" оконный проветриватель Aeromat 150 (Siegenia-Aubi) (а) может работать как на приток воздуха, так и на вытяжку. Если в комнате два окна, установив в каждое из них Aeromat 150, можно решить проблему проветривания данного помещения. Aeromat 80 (б) работает на естественной "тяге" и поэтому может обеспечивать только приток свежего воздуха Приточные оконные клапаны Aereco устанавливают в верхней части окна и направляют струю холодного уличного воздуха под потолок, где он, медленно двигаясь в глубь помещения, постепенно смешивается с теплым воздухом. Сквозняка не возникает

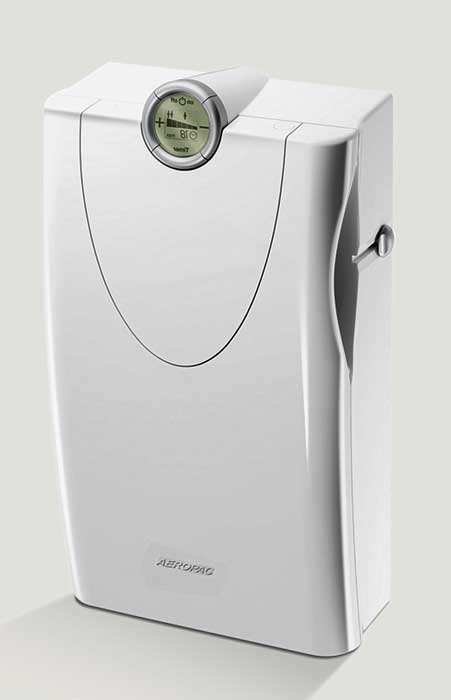

Круглый ЖК-дисплей в обрамлении кнопок делает управление проветривателем Aeropac простым и ясным. Встроенный датчик подскажет, когда нужно заменить фильтр а б в г, д

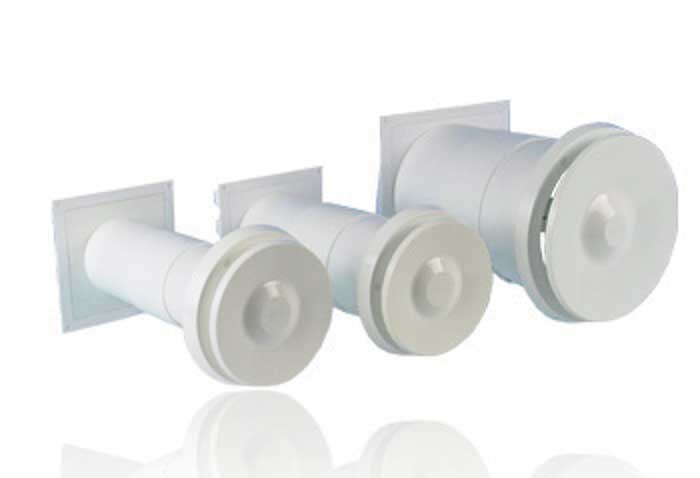

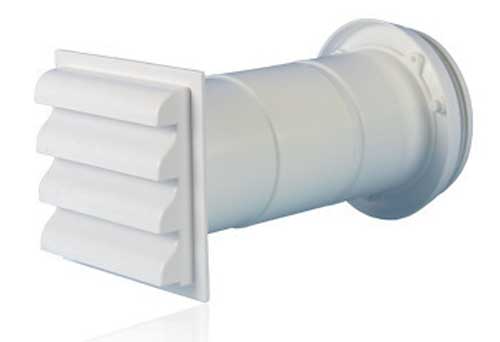

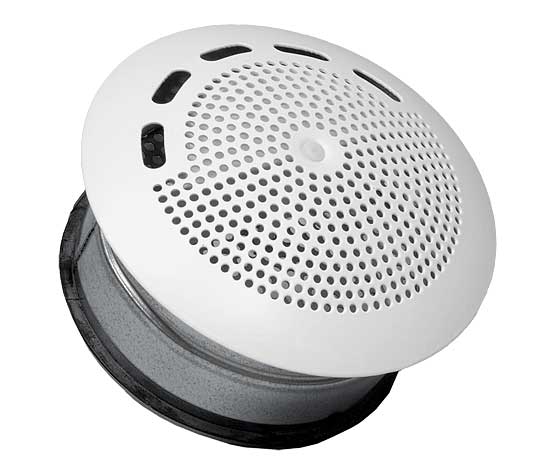

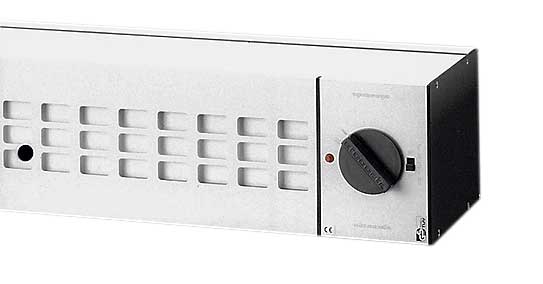

Стеновые приточные клапаны: EHT (Aereco) (а), Marta (2 VV) (б), VTK 80 (в), VTK 100 (г), VTK 160 (д) (Systemair) а б

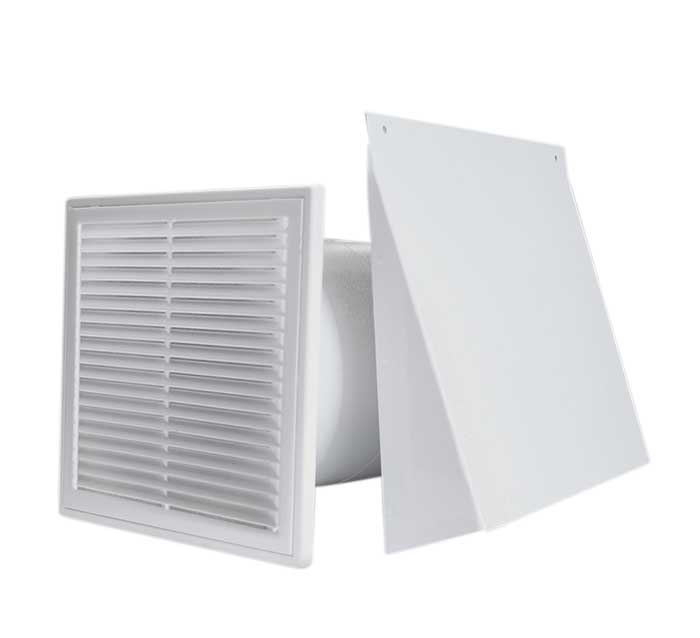

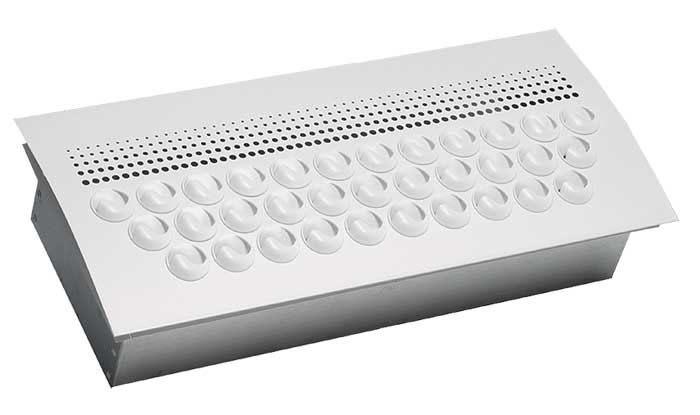

Вентиляционные клапаны (а) и решетки (б) для врезки в стену при организации системы перетекания воздуха а б

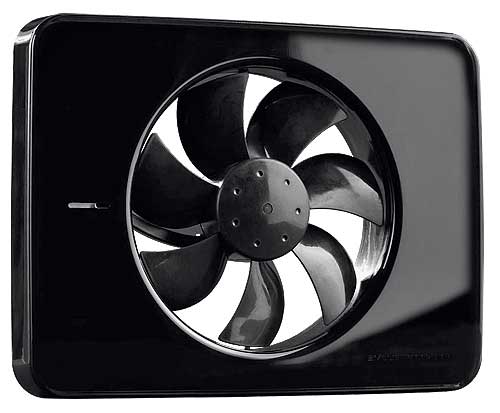

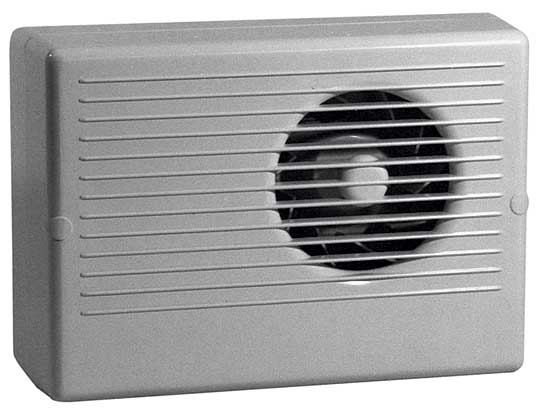

Вентиляторы для установки на входе в вентиляционный канал со стороны помещения: CBF (Systemair) (а), Fresh Intellivent (Fresh) (б)

В городском многоквартирном доме самостоятельно бороться с неработающей системой естественной вытяжки путем установки на оголовок шахты кровельного вентилятора вам никто не позволит. А вот на крышу собственного дома такой вентилятор вы можете водрузить смело Лучшее оборудование для вентиляции то, о котором после монтажа можно забыть. Вентилятор V4A легко спрятать в стенном шкафу или даже внутри межкомнатной перегородки либо навесной кухонной полки, к тому же работает он очень тихо а б в г

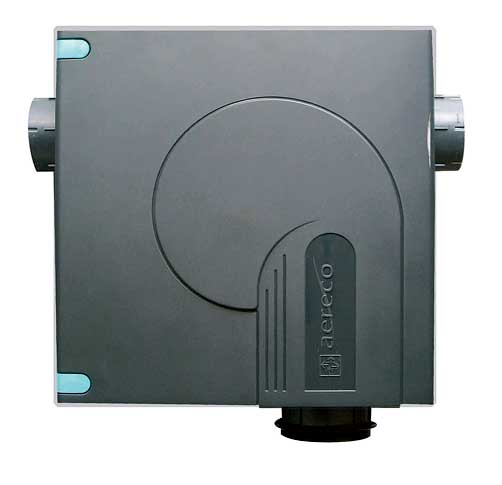

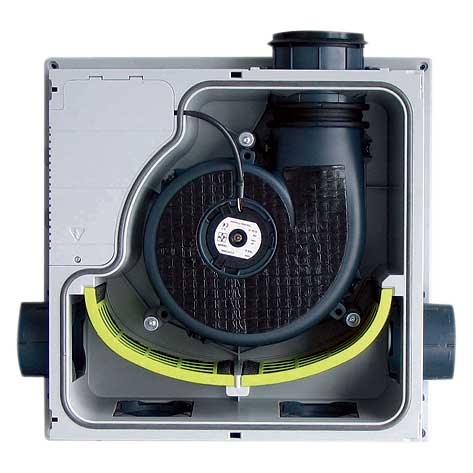

Вентиляторы для организации принудительной вытяжки сразу из нескольких помещений с выбросом воздуха в один вентканал предлагаются в трех вариантах: V2A - на два помещения (а, б), V4A - на три-четыре помещения (в), VAM - на пять-шесть комнат (г) а б

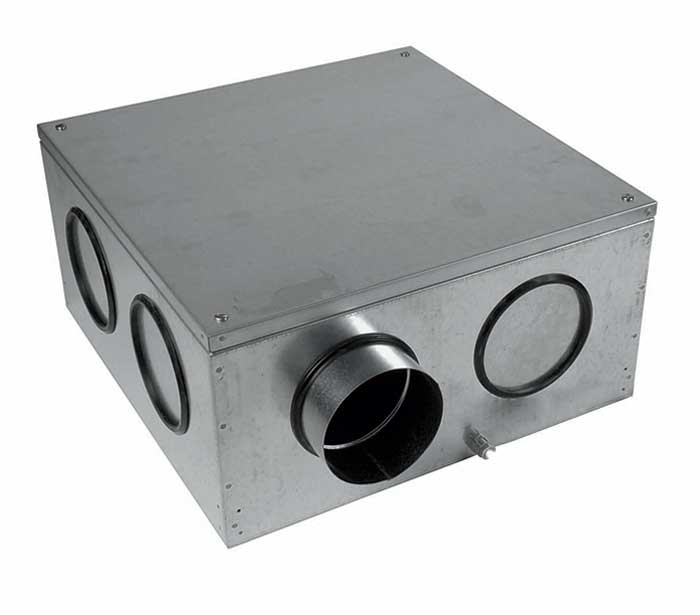

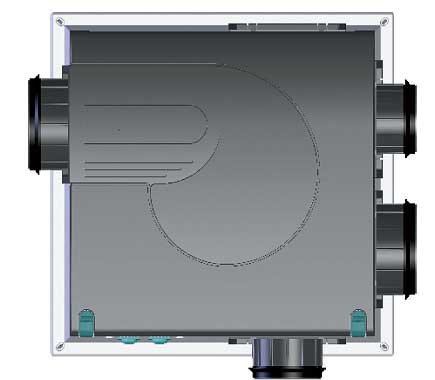

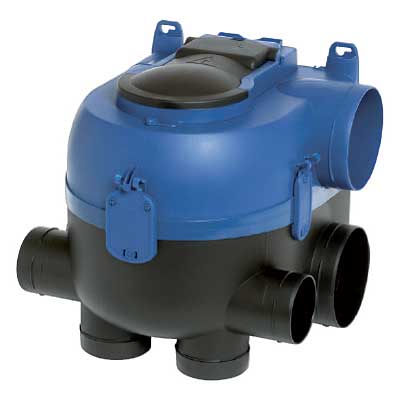

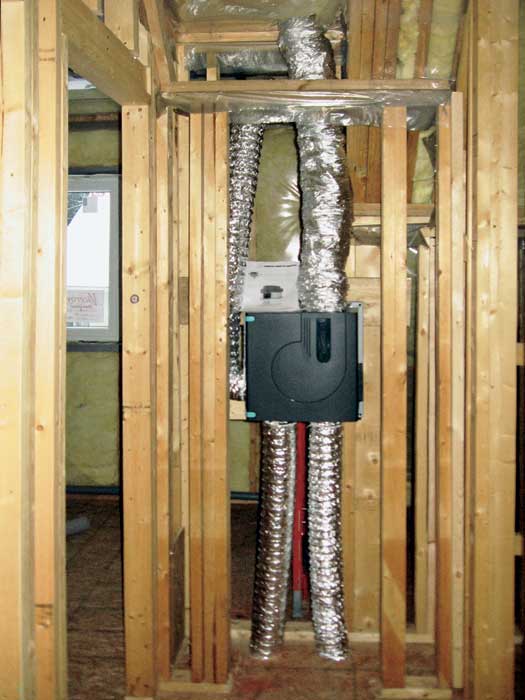

Предлагаются модели вентиляторов на шесть помещений, которые можно устанавливать либо на чердаке, например VPH2 (а), либо внутри дома - такие как VAM (б) Проветриватель Aerovital не только обеспечивает одновременный приток свежего и вытяжку отработанного воздуха с его одновременной рекуперацией (эффективность достигает 57 %), но и фильтрует воздух, задерживая пыльцу с помощью композитного фильтра. Все настройки устройства отображаются на ЖК-дисплее. Управлять работой проветривателя можно с пульта дистанционного управления

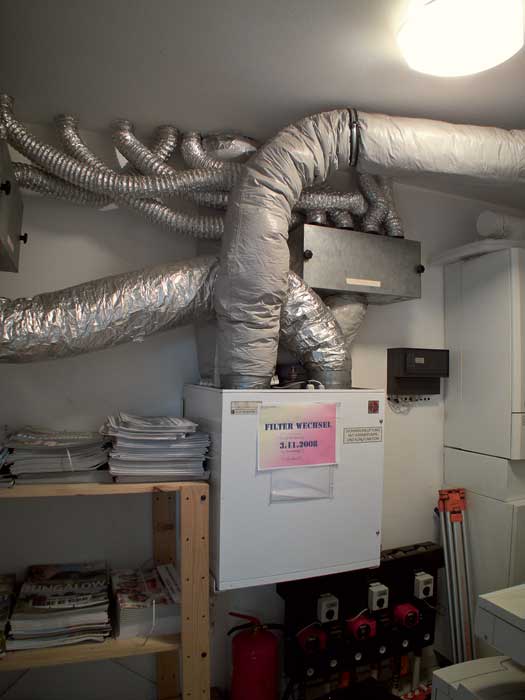

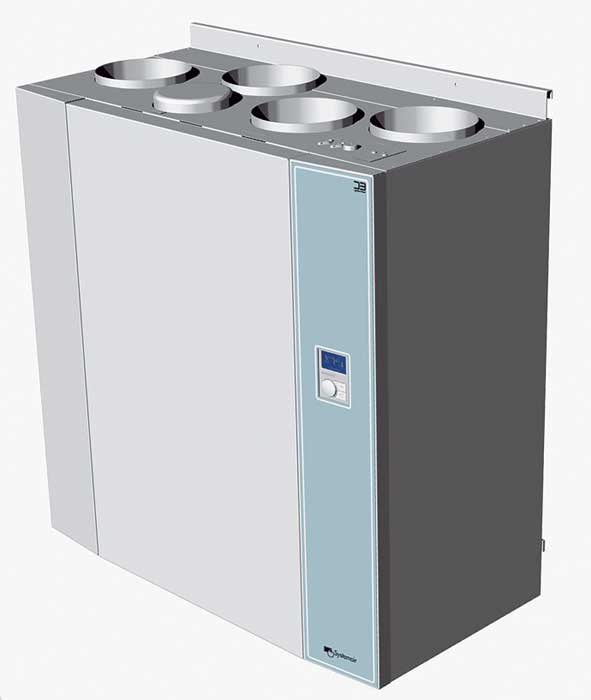

На рынке можно найти множество мощных приточно-вытяжных установок, снабженных рекуператором. Только монтировать их в доме можно и нужно исключительно на стадии строительства

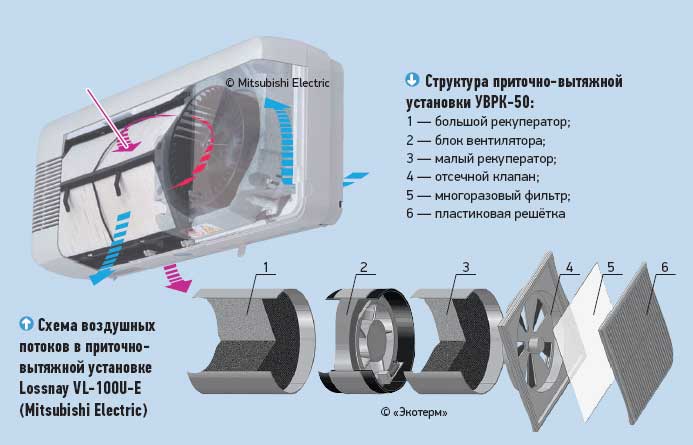

Решетка внутреннего оголовка УВРК-50 выполнена в виде жалюзи, защищающих устройство от попадания пыли. Наружный оголовок - металлический с полимерным покрытием, которое под заказ может быть окрашено в любой цвет по шкале RAL или перекрашено под цвет стен дома на месте во время монтажа устройства

Что делать, если имеющаяся в доме система естественной вентиляции действует из рук вон плохо? Предлагаемая вашему вниманию статья расскажет об устройствах, позволяющих заставить такую систему работать, превратив ее в принудительную. а установить оборудование можно и после того, как вы въехали в дом

Европейцы и американцы, как правило, оснащают свои каркасные жилища энергосберегающими принудительными системами приточно-вытяжной вентиляции, нередко совмещенными с системами отопления и кондиционирования. Российский потребитель пока категорически отказывается от монтажа систем воздушного отопления и принудительной вентиляции. Врезультате строители устраивают в новом доме лишь естественную вытяжку и в таком виде сдают заказчику. Вот только замена принудительных притока и вытяжки естественной вытяжкой не всегда является равноценной.

Взяться за написание этой статьи заставила ситуация, с которой, к сожалению, неоднократно пришлось сталкиваться, посещая строительные площадки. Представьте себе офис продаж строящегося загородного поселка, то есть образцово-показательный дом, который девелоперы возвели, чтобы привлекать покупателей. Захожу внутрь - на первом этаже открыты окна и потому дышится нормально. Поднимаюсь на второй этаж и уже через пару минут понимаю - дышать здесь нечем! Спускаюсь и спрашиваю, есть ли в доме вентиляция. Конечно, имеются воздуховоды системы естественной вытяжки, расположенные в кухне и санузле, находящихся на первом этаже. На вопрос, почему на втором этаже такая духота, получаю ответ, который буквально повергает в шок: «Да кто его знает... Наверх у нас в основном посетители заглядывают, а мы туда поднимаемся очень редко!»

О естественной вентиляции

Систему естественной вентиляции частного дома российские проектировщики в большинстве случаев устраивают по образу и подобию городских многоэтажек, размещая воздуховоды вытяжки в кухнях и санузлах. Однако никто не вспоминает, что в многоэтажном здании обитатели двух последних этажей, как правило, испытывают дискомфорт из-за плохой работы данной системы. Причина проста: уже на предпоследнем этаже расстояние от расположенных в квартире входных отверстий до верха вытяжной трубы не превышает 5-6м, а на последнем оно еще меньше. Врезультате в этой трубе просто не возникает необходимой "тяги". Точно так же дело обстоит и в загородном доме, поэтому система естественной вытяжки в лучшем случае работает плохо, а в худшем - не работает совсем. Мало того, в определенных условиях, например при остывании устья вентиляционной шахты, увеличивается плотность воздуха в ее «стволе», что приводит к «опрокидыванию» циркуляции, и вытяжная труба начинает втягивать воздух с улицы в дом.

Опостоянном притоке воздуха никто и не думает заботиться. Иэто, к сожалению, стало закономерным - действующей нормативной документацией предусмотрено, что приток свежего воздуха в помещения должен осуществляться через неплотности оконных конструкций. То есть практически узаконено, что окна должны иметь щели, необходимые для организации притока. Понятно, что ни один уважающий себя застройщик не установит в новом доме такие окна, а поставит светлые, красивые и теплые конструкции со стеклопакетами и уплотнителями. Итем самым полностью лишит будущих жильцов дома постоянного притока свежего воздуха.

Отом, что в жилом помещении необходимо устроить систему перетока, то есть организованного перетекания по дому поступившего внутрь (например, через открытую форточку) свежего воздуха от места его притока до вытяжки, вообще стараются не вспоминать. Какой же хозяин добровольно разрешит подрезать, как того требуют нормы, хотя бы одну с таким трудом подобранную межкомнатную дверь или врезать в нее вентиляционную решетку? И правильно, что не разрешает. Если постоянного притока все равно нет, а вытяжка не работает так, как должно, незачем портить двери. Правда, в результате, вернувшись даже после краткой отлучки, жильцы начинают бегать по дому, приоткрывая створки окон и двери, чтобы хотя бы как-то проветрить помещения. Аспустя некоторое время еще раз обегают здание, чтобы закрыть все, что ранее открыли.

Есть ли возможность обойтись без этой беготни? Конечно, есть. Чтобы в здании можно было спокойно и глубоко дышать в любое время суток в течение всего года, в нем должна нормально функционировать система вентиляции, которая держится на трех китах. Это постоянный приток свежего воздуха в предусмотренном нормами объеме, его перетекание по дому и вытяжка, обеспечивающая «выброс» воздуха в объеме, равном притоку. Далее мы более подробно рассмотрим устройства, позволяющие организовать все три вышеназванных процесса.

Как организовать приток?

Обеспечить постоянный приток свежего воздуха в помещения призваны специальные приточные устройства - клапаны. Они подразделяются на два типа - оконные и стеновые.

Оконные приточные клапаны монтируют в основном в верхней части окна. Они обеспечивают приток воздуха в объеме 5-50м³/ч. Стеновые приточные устройства гарантируют такой же или даже несколько больший приток, но их устанавливают в стене на высоте приблизительно 2м от пола. Помимо этого приточные клапаны различаются по показателям уровня снижения уличного шума. Для оконных устройств этот параметр составляет 33-42 дБА, а для стеновых - 33-52 дБА.

Выбирая то или иное устройство, следует также принимать во внимание технические особенности монтажа. Есть модели оконных приточных клапанов, для установки которых нужно всего лишь профрезеровать паз одновременно в створке и раме окна, и на это уйдет 30 мин. Для монтажа других моделей придется менять один из стеклопакетов, что займет намного больше времени. Чтобы установить стеновой клапан, необходимо специальное оборудование, с помощью которого можно проделать во внешней стене одно или два отверстия диаметром 75-220мм (этот процесс может длиться 1-8ч).

Оконные клапаны

Вначале рассмотрим устройства, которые поставляет на наш рынок фирма Aereco (Франция), с 80-х гг. XXв. занимающаяся гигрорегулируемыми системами вентиляции. Предлагаемые данной компанией клапаны устанавливают в верхней зоне сопряжения створки окна с рамой, при этом звукоизоляционные характеристики окна полностью сохраняются. Эти устройства можно монтировать на окна из любых материалов, причем как на стадии их изготовления, так и на уже установленные (без замены стеклопакета). Технического обслуживания не требуется - достаточно очищать клапаны от пыли 1 раз в год. Если оснастить клапаны обычным козырьком, уровень уличного шума будет снижаться не более чем на 37дБА, если специальным акустическим - на 37-42 дБА. Влинейку устройств Aereco входят модели EMM, EHA и EHA2.

Клапан EMM имеет простую и надежную конструкцию. Он подает струю воздуха вверх под углом 45 или 60. Расположенный на корпусе переключатель позволяет вручную изменить режим подачи поступающего воздуха и установить вместо обычного (около 35м³/ч) минимальный (5м³/ч), что бывает необходимо делать в зимний период. Цена - 1400руб. Модель EHA отличается от предыдущей увеличенным сечением для прохода воздуха (40 см2) и улучшенными звукопоглощающими характеристиками. Цена - 1700руб.

Устройства EHA2 более совершенны. Уних стильный дизайн, а переднюю панель можно окрасить в цвет оконного профиля. Клапан работает уже не в двух, а в трех режимах: "Прикрыто" - обеспечивает минимальный приток воздуха 5, 11 или 17м³/ч (в зависимости от модификации устройства); "Режим гигрорегулирования" - объем приточного воздуха регулирует встроенная автоматика; "Открыто" - гарантирует постоянный максимальный приток воздуха 35м³/ч (сечение прохода воздуха - 3925мм2). Все они работают на естественной тяге (за счет разницы атмосферного давления снаружи и внутри помещений). Цена - 1900руб.

Следует сказать несколько слов о наружных козырьках. Их основное назначение - предохранять клапаны и внутренние элементы конструк- ции окна от проникновения дождевой влаги. Они также выполняют дополнительные функции шумопоглощения и защиты от насекомых (для этого в козырьках установлены акустическая проставка и специальная решетка). Впредлагаемой линейке козырьков есть и особые устройства. Например, в модели AC предусмотрена внутренняя заслонка, ограничивающая приток воздуха при порыве ветра. Благодаря этому такие козырьки можно устанавливать даже в окна жилых домов повышенной этажности.

Клапаны Siegenia-Aubi (Германия) из серии Aeromat: Aeromat 80, Aeromat 100, Aeromat 150 и Aeromat VT - способны работать, используя как естественную тягу, так и электроэнергию для питания электродвигателя, приводящего в действие радиальный вентилятор (кроме Aeromat 80). Устройства монтируют, как правило, в створку за счет уменьшения размеров стеклопакета. Их можно располагать в верхней части окна вертикально или горизонтально. Уличный шум они снижают на 51 дБА.

Высота проветривателя Aeromat 80 - всего 80мм. При этом прибор имеет хорошую пропускную способность - 15-30м³/ч. Корпус может быть окрашен в любые цвета по шкале RAL. Цена - 3700руб. за 1 пог. м. Aeromat 100 лишь на 20мм выше своего "собрата". Он позволяет ступенчато регулировать приток свежего воздуха; можно переключать режим с подачи на удаление воздуха. Устройство поставляют с одним или двумя вентиляторами. Стоимость - 4700руб. за 1 пог. м. Проветриватель Aeromat 150 (высота - 150мм) снабжен двухступенчатым вентилятором с функцией шумопоглощения. Прибор дает возможность бесступенчато регулировать производительность и переключать режим с притока на вытяжку. Цена - 5500руб. за 1 пог. м. Проветриватель Aeromat VT высотой 100мм имеет высокую пропускную способность (15-60м³/ч), потребляет немного энергии и позволяет бесступенчато регулировать объем подаваемого в помещение воздуха. Цена - 8 тыс. руб.

Стеновые клапаны

Выбор этих устройств значительно шире, чем оконных. Впродаже можно найти клапаны, которые выпускают не только Aereco и Siegenia-Aubi, но и Systemair (Швеция), DEC (Нидерланды), 2 VV (Чехия) идр.

Саморегулирующиеся воздушные клапаны из серии VTK (Systemair) состоят из трех основных частей: наружного и внутреннего оголовков и проходящей в стене "трубы"- воздуховода (рассчитана на стены толщиной 270мм), внутри которой находится сменный воздушный фильтр. Выпускают изделия трех типоразмеров: с "трубой" диаметром 80мм (VTK 80), 100мм (VTK 100) и 160мм (VTK 160). Устройство может работать как в автоматическом, так и в ручном режиме. Впервом случае положение находящейся на пути воздуха заслонки регулирует термостат, реагирующий на температуру наружного воздуха. Когда температура достигает нижнего предела (-5 С), автоматика захлопывает клапан, а когда превышен верхний уровень (+10 С) - полностью открывает его. Вручном режиме термостат отключен, а управление притоком происходит при вращении «тарелки» внутреннего оголовка.

Свой стеновой клапан EHT предлагает и фирма Aereco. Как и все изделия этого производителя, он гигрорегулируемый. Вдополнение к нему потребуется приобрести воздуховод диаметром 100 или 125мм, акустическую проставку и акустический козырек с решеткой, защищающей от насекомых. Устройство имеет переключатель режимов работы, позволяющий установить минимальный расход - 5м³/ч (максимальный расход - 40м³/ч), а также автоматический ограничитель притока воздуха при сильных порывах ветра.

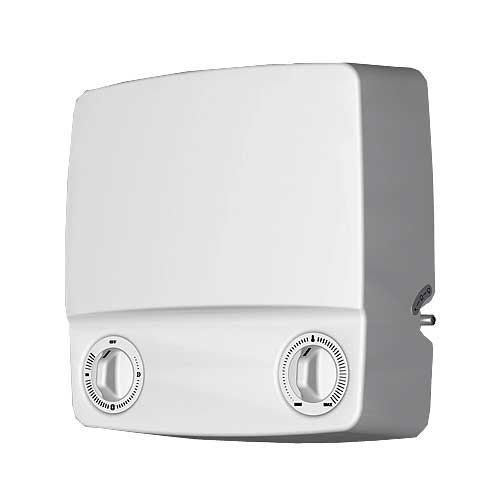

Приточная система Marta (2 VV) предоставляет возможность не только регулировать объем приточного воздуха, но и фильтровать, а также подогревать его. Последнее происходит как за счет смешения с отработанным воздухом (соотношение свежего и отработанного воздуха регулируется), так и за счет электроподогрева. Двухступенчатый фильтр (в одной из ступеней используется уголь) не только задерживает взвешенную в уличном воздухе пыль, но и частично поглощает запахи. Устройство рассчитано на максимальную производительность 120м³/ч, но позволяет выбрать один из трех режимов работы (регулировка скорости вращения вентилятора ступенчатая).

Приточная система Sonair A+ (DEC) в целом схожа с предыдущей, но ее максимальная производительность составляет 190м³/ч. Установка может работать в трех режимах: в теплое время года - "Приток свежего воздуха с фильтрацией"; в прохладный сезон - "Приток воздуха с фильтрацией и подогревом" (за счет смешения его с теплым комнатным воздухом); в холодный период - «Рециркуляция комнатного воздуха с частичным притоком свежего воздуха и его фильтрацией». Электроподогрев приточного воздуха отсутствует. Объем приточного воздуха устанавливают, используя регулятор вращения вентилятора. Очистку приточного воздуха обеспечивает фильтр глубокой (класс G2) либо тонкой очистки (класс F6), что позволяет улавливать даже запахи.

Устройство Aeropac (Siegenia-Aubi) рассчитано на максимальную производительность 170м³/ч. Поступающий воздух очищается активным угольным фильтром, а также фильтром класса F5 или G3. Уровень снижения уличного шума не менее 50 дБА. Прибор оснащен ЖК-дисплеем и кнопочным пультом. Режим работы и сигнал о необходимости замены фильтра высвечиваются на дисплее. Aeropac потребляет всего 8Вт.

Как обеспечить переток?

Чтобы организовать свободное перетекание воздушных потоков по дому от приточных устройств к вытяжным клапанам, совсем не обязательно подрезать межкомнатные двери или монтировать в них вентиляционные решетки, как требуют давно устаревшие СниПы. Нужно просто аккуратно просверлить во внутренних перегородках отверстия необходимого диаметра и установить в них специально предназначенные для этого тарельчатые клапаны или прикрыть получившиеся просветы вентрешетками. Ите и другие надо подобрать так, чтобы они соответствовали дизайну интерьера.

Как заставить работать вытяжку?

Заставить естественную вытяжку работать можно несколькими способами. Один из вариантов - установить вентиляторы в устье вентканалов, расположенных в кухне и санузлах. Другой - снабдить оголовок каждой вентиляционной трубы кровельным вентилятором. Третий - приобрести специальное вытяжное устройство, которое будет забирать воздух сразу из нескольких помещений и «выталкивать» его в существующий вентканал. Рассмотрим каждую из возможностей более подробно.

Внутренние вентиляторы

Наиболее простой и малозатратный, но, к сожалению, далеко не лучший способ решить проблему вытяжки - установить в помещении вентилятор на входе в вентиляционный канал. На рынке представлено множество таких устройств, но специалисты советуют отдать предпочтение моделям известных производителей, доказавших надежность выпускаемой ими продукции. При этом следует выбирать малошумные изделия, которые рассчитаны на длительную непрерывную работу, имеют низкое энергопотребление и оснащены обратным клапаном.

Например, неплохие модели вентиляторов предлагает компания Systemair. Выпускаемый ею вентилятор CBF100LT, рассчитанный на максимальный расход воздуха 105м³/ч, потребляет всего 30Вт. Уровень собственного шума не превышает 52 дБА. Цена - от 2400руб.

Оригинальные вентиляторы Fresh Intellivent, оснащенные гигрометрами и предназначенные для ванных комнат и других помещений, поставляет на наш рынок фирма Fresh (Швеция). Благодаря встроенному в устройство адаптеру производитель получил возможность использовать мотор низкого напряжения со сроком службы 60 тыс. ч (в 3-5 раз дольше, чем у обычного вентилятора), потребляющий всего 5Вт. Двигатель оснащен очень тихи- ми подшипниками (уровень шума - 22 дБА). Предусмотрен автоматический контроль влажности, благодаря которому вентилятор сам определяет, когда он должен включиться и сколько времени работать. Устройство также оборудовано встроенным таймером, позволяющим устанавливать время задержки выключения (5, 15 или 30 мин). "Умная" система управления контролирует производительность вентилятора, когда включен таймер: если влажность небольшая, прибор работает на низкой скорости, а если высокая - переходит на максимальные обороты (132м³/ч). Если вентилятор не функ- ционировал более 16ч, он автоматически включается и в течение 1ч проветривает помещение, что устраняет проблему застоя воздуха. Прибор имеет три световых индикатора выполняемых процессов: синий - в режиме устранения высокой влажности, желтый - при работе таймера, фиолетовый - при включении полностью автоматической функции вентиляции. Гарантия составляет 5 лет. Цена - от 7700руб.

Кровельные вентиляторы

При выборе кровельного вентилятора следует отдать предпочтение моделям, предназначенным для улучшения работы систем естественной вентиляции (не удивляйтесь - на рынке есть и такие устройства), малошумным, с низким энергопотреблением. Рассмотрим для примера два таких устройства.

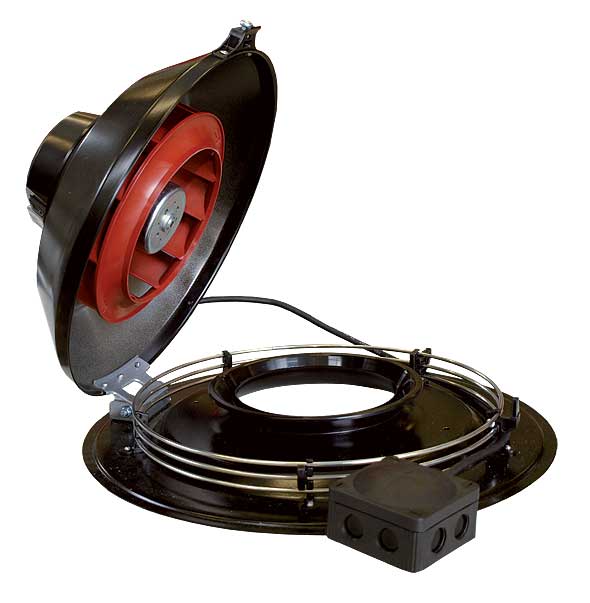

Кровельные вентиляторы из серии TFSR (Systemair) специально предназначены для частных одноили многоквартирных домов. Компания предлагает 12 моделей, обеспечивающих производительность в диапазоне 310-1516м³/ч. Уровень собственного шума устройств составляет 31-55 дБА. Потребляемая мощность - 25-307Вт. Масса - 2,5-7кг. Для удобства осмотра и обслуживания двигатель размещен на откидной крышке устройства. Он снабжен встроенными термоконтактами, защищающими от перегрева. Скоростью вентилятора можно управлять с помощью тиристорного регулятора. Цена - 7600-16500руб.

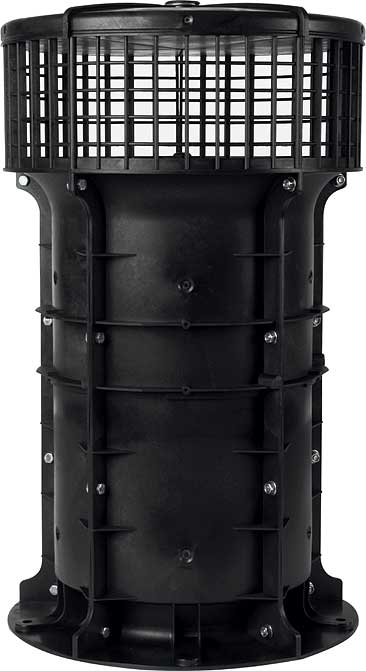

Вентилятор низкого давления VBP (Aereco) был создан для улучшения работы систем естественной вентиляции. Правда, он предназначен в основном для установки на крышах многоэтажных зданий, но ничто не мешает использовать его и на кровле одноквартирного жилого дома. Лопасти вентилятора расположены параллельно воздушному потоку, а не перпендикулярно, как обычно, и благодаря этому сопротивление движению воздуха значительно снижено. Кроме того, в любое время года вентилятор предотвращает возникновение обратной тяги. Устройство оснащено двигателем с улучшенными характеристиками, имеющим низкое энергопотребление.Управляет вентилятором электронный блок, учитывающий температуру наружного воздуха и скорость ветра. Производительность - до 400м³/ч. Энергопотребление - 9-12Вт. Уровень собственного шума - 26 дБА. Цена - 28 400руб.

Вентиляторы для нескольких помещений

Такие вентиляторы, выпускаемые компанией Aereco, предназначены исключительно для использования в жилых зданиях. Их характерные признаки таковы: они рассчитаны на постоянную работу и при этом способны автоматически переключаться с одного режима на другой. Ктому же вентиляторы имеют несколько входных отверстий, к которым подсоединяются гибкие воздуховоды диаметром 100 или 125мм, идущие к помещениям. Единственное выходное отверстие с помощью воздуховода подсоединяется к существующему каналу естественной вытяжки. Эти вентиляторы монтируют в подпотолочных нишах, стенных шкафах или подсобных помещениях. Весь модельный ряд отличается надежностью, низким уровнем собственного шума (не более 33 дБА) и минимальным энергопотреблением (5-44Вт). Гарантийный срок - 2 года. Влинейке вентиляторов представлены следующие модели: V2A - для двух помещений (цена - 14 тыс. руб.); V4A - для четырех помещений (20 тыс. руб.); VAM - для шести помещений (27 тыс. руб.) и VPH2 - тоже для шести помещений, но устанавливать его можно на чердаке (11 тыс. руб.).

Следует учитывать, что эти агрегаты работают только в паре с гигрорегулируемыми вытяжными устройствами - решетками, устанавливаемыми на входе в вентиляционный канал в кухне, ванной, туалете ит.д. Помимо датчика влажности решетки могут быть оснащены датчиками движения, СО2, летучих органических соединений ит.п. Обнаружив в пределах своего действия человека или опасную концентрацию СО2, устройство само приоткрывает вмонтированную в него заслонку и тем самым дает вентилятору команду перейти на максимальную скорость. Если к вентилятору подключено сразу несколько вытяжных решеток, он, прокачивая заданный объем воздуха, определяемый конструкцией или настройкой при монтаже, будет распределять его пропорционально степени открытости заслонок в каждом из устройств. Аесли жильцов нет дома или санузлом долго не пользуются, находящиеся в решетках "гигрометры" начнут прикрывать соединенные с ними заслонки. Как только заслонки во всех решетках прикроются, вентилятор автоматически снизит количество удаляемого воздуха, экономя таким образом тепловую энергию, но не прекратит работу полностью. Гигрорегулируемые решетки могут питаться от батареек (аккумуляторов) напряжением 9В либо подключаться к специальным клеммам на корпусе вентилятора. Существует несколько моделей решеток: BXS - для санузлов, BXL - для кухни, BXC - универсальная.

Устройства «2 в 1»

Установка приточных и переточных устройств и монтаж вытяжных вентиляторов действительно способны наладить работу системы вентиляции в доме, превратив ее из естественной в принудительную. Однако в зимнее время такая система будет просто выбрасывать в атмосферу довольно значительный объем нагретого воздуха, и в результате на его место станет поступать холодный воздух с улицы. Это приведет к увеличению расходов на отопление дома. Можно ли обойтись без таких дополнительных затрат?

Оказывается, можно. Для этого предлагается использовать так называемые компактные вентиляционные устройства, оснащенные рекуператором. Они обеспечивают как приток свежего воздуха, так и удаление отработанного. Причем тепло последнего в рекуператоре передается воздуху, притекающему с улицы. Применяемое для этого оборудование можно условно разделить на две группы. Впервую входят устройства значительных габаритов, выполненные без использования каких-либо дизайнерских решений. Их устанавливают в подсобных помещениях или на чердаке, если он есть в доме. Кприбору подсоединяют приточные и вытяжные воздуховоды, которые разводят по помещениям и "впускают" в них, просверлив отверстия в стенах или потолках. На нашем рынке представлен широкий ассортимент таких устройств, выпущенных и иностранными, и отечественными производителями. Но при всех своих достоинствах такие рекуператоры имеют один существенный недостаток в аспекте рассматриваемой нами темы: монтировать их лучше на стадии строительства или при капитальном ремонте здания. Попытка установить их в уже отделанном доме, скорее всего, приведет даже не к косметическому, а к ремонту как минимум средних масштабов. Поэтому первую группу устройств мы здесь рассматривать не будем и перейдем ко второй. Кней относятся компактные приборы, монтируемые в стены. Их выпускают не только зарубежные фирмы, среди которых Siegenia-Aubi или Mitsubishi Electric (Япония), но и отечественные, например «Экотерм».

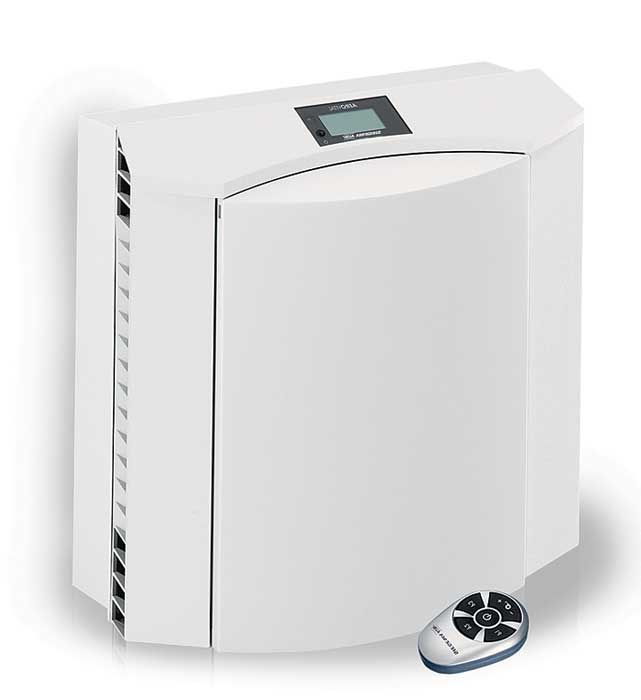

Siegenia-Aubi предлагает сразу три проветривателя - Aerolife, Aeroplus, Aerovital. Первый благодаря низкому уровню собственного шума хорошо подходит для спален и детских комнат. Он имеет две ступени регулирования объема пропускаемого воздуха, оснащен вставным синтетическим фильтром. Прибор оборудован рекуператором, не образующим конденсата.

Проветриватель Aeroplus с помощью датчиков анализирует уровень влажности и температуры в помещении и в зависимости от этих параметров дозирует приток свежего воздуха. Пропускной способностью прибора можно управлять и вручную, переключая вентилятор на нужную ступень. Влага, конденсирующаяся при работе рекуператора, выводится в воздухозаборную трубу. Питается проветриватель от напряжения 12В и работает в энергосберегающем режиме.

Еще одно устройство - Aerovital - оснащено фильтром, защищающим от пыльцы (эффективность его работы подтверждена клиническими испытаниями). Прибор имеет десять ступеней регулирования, а управляют им с помощью инфракрасного дистанционного пульта. Проветриватель обладает функцией рекуперации, достигающей 70 %, и при этом не образуется конденсат. Mitsubishi Electric также представляет две приточно-вытяжные установки для бытового применения из серии Lossnay. Модель VL-100U-E внешне очень похожа на внутренний блок сплит-системы. Воздух подается и выбрасывается через два просверленных в стене отверстия диаметром 75мм. Расход воздуха можно регулировать ступенчато (65 или 105 м3/ч). Благодаря использованию специального рекуператора особой конструкции и применяемым материалам (ноу-хау фирмы) система способна в летнее время не только охлаждать, но и осушать приточный воздух, а в зимнее - нагревать и увлажнять его. Делает это она в основном за счет вытягиваемого воздуха. Устройство оснащено двумя воздушными фильтрами класса EU-3 (один - на подаче, второй - на вытяжке) и системой подавления шума в канале приточного воздуха. бы теплообменного элемента достигать 10 лет.

Установка LGH-40ES-отличается от предыдущей большей производительностью (расход воздуха - 250-400м³/ч) и способом установки - ее монтируют горизонтально под потолком (высота прибора - 255мм). Прибор поставляют двумя фильтрами класса EU-3. Рабочий диапазон наружных температур составляет -10...+46 C.

Инаконец, вентиляционный прибор УВРК-50 ("Экотерм"). Это устройство похоже на описанные ранее стеновые проветриватели: оно выполнено в виде отрезка трубы диаметром 200мм и длиной 400мм (внутри нее и спрятана вся "начинка") с двумя оголовками. Различие заключается в том, что УВРК-50 поставляет в дом не только свежий и чистый, но и подогретый (примерно до +14 oC при морозе -43 oC) воздух. При этом он потребляет не более 19Вт электрической мощности, поскольку часть энергии для подогрева получает за счет рекуперации тепла удаляемого воздуха. Еще одно отличие - устройство работает по схеме "вдох - выдох". Происходит это так: вентилятор "на выдохе" выбрасывает комнатный воздух на улицу, и тот по пути отдает тепло и влагу теплообменнику-регенератору. Через определенное время двигатель переключает устройство на "вдох", и уличный воздух, проходя через фильтр и регенератор, очищается, нагревается и увлажняется. Производительность устройства составляет 13-80м³/ч - этого достаточно для вентиляции комнаты площадью до 25м². Уровень собственного шума - не более 40 дБА.

На прощание

На этом мы, пожалуй, закончим развосстановить расистемы естественной вентиляции в доме. Надечто каждый, кого волнует данная проблема, сможет найти нашей статье решение, приемлемое для него как с технической, так и с финансовой точки зрения. Чистого вам воздуха!

• Источник: Журнал «Идеи вашего дома»№153

Материал подготовил

Вадим Ковалев
