Атмосфера на ваш вкус

Сегодня позволить себе роскошь жить в собственном, специально созданном климате могут многие- рынок кондиционеров насыщен моделями практически на любой вкус. Проблема в другом: как сориентироваться во всех этих загадочных мульти, супер, многоканальных, центральных, интеллектуальных и прочих системах оздоровления воздуха в доме.
Что ж, приглашаем вас на небольшую экскурсию по миру климатической техники.

В этом обзоре мы рассмотрим класс климатических мульти-сплит-систем, позволяющих кондиционировать вплоть до десятков жилых помещений от одного или нескольких внешних блоков.

Требования к кондиционеру

Для начала давайте разберемся, что такое кондиционирование воздуха. Вшироком смысле это достижение в помещении комфортных для человека климатических условий. Вболее узком, бытовом понимании- попросту охлаждение воздуха. То, что на отечественном рынке появилось много типов и моделей кондиционеров, порождено, прежде всего, разнообразием требований к ним.

Скажем, прибор, устанавливаемый на кухне, должен быть достаточно производительным, чтобы справиться с большими тепловыделениями. Но при этом на кухню нужно подавать и свежий воздух, поскольку рециркуляция не спасет от духоты. Настенные модели даже с первой задачей не справятся, так как фильтры быстро забьются жировыми отложениями. Следовательно, на кухню лучше вывести воздухопровод от канального кондиционера: он и мощный, и свежий воздух может добавлять. Кондиционер для спальни или кабинета должен обладать подходящими шумовыми характеристиками. От прибора, устанавливаемого в детской, ждут не только очистки воздуха, но и способности распределять его без сквозняков. Помимо этого, совершенно разная техника требуется для кондиционирования городской квартиры и загородного дома. Наибольшее применение во всех этих условиях в настоящее время получили сплит-системы, как обладающие весьма широким спектром параметров. На российском рынке можно найти приборы японских фирм DAIKIN, TOSHIBA, HITACHI, SANYO, FUJITSU GENERAL, SHARP, южнокорейских SAMSUNG, LGELECTRONICS, DAEWOO-CARRIER, американских CARRIER, GENERAL ELECTRIC и европейских AIRWELL (Франция) и DELONGHI (Италия).

Основные нарекания в адрес сплит-систем вызваны тем, что внешний блок, который непременно должен обдуваться уличным воздухом, чаще всего крепится к стене дома и портит его внешний вид. Особенно бросаются в глаза здания, отданные под офисы. Увешанные коробами внешних блоков фасады напоминают выставку достижений зарубежной климатической техники.

В случае, когда требуется поддерживать комфортные условия в нескольких комнатах, вместо набора отдельных кондиционеров лучше использовать одну мульти-сплит-систему. Ее внешний блок располагают там, где он никому не будет мешать (например, на крыше, чердаке или на балконе), а внутренние- непосредственно в комнатах. Этот обширный класс кондиционеров закономерно появился в результате развития обычных сплит-систем (классификация, принцип действия, основные параметры и стоимость кондиционеров рассмотрены в статье >«Климат на любой вкус»).

Чуть-чуть и даже больше

Ключевыми решениями для повышения эффективности и качества работы сплит-систем стали:
внедрение режима теплового насоса для кондиционера,
создание инверторного управления электродвигателями,
разработка электронного регулирующего вентиля,
применение технологии интерактивного управления компонентами систем в режиме реального времени.

Собственно, своеобразие этих решений и определяет те или иные достоинства современных кондиционеров, область их применения и цену.

То, что кондиционер может поставлять в комнату тепло, забирая его с улицы, для российского межсезонья- просто клад. Надо лишь учитывать два условия. Во-первых, что система прилично "холодит" комнату, только пока на улице теплее -5С (влучших моделях- до -10С). Греть комнату прибор способен при морозе не ниже -15С. Таков уж принцип действия системы. Чем ближе температура наружного воздуха к температуре кипения хладагента (около -40С), тем меньше тепла «отбирается» с улицы и переносится в дом. Во-вторых, далеко не все имеющиеся в продаже модели могут работать в режиме нагрева (ведь не всем потребителям это требуется). Если вы покупаете систему для городской квартиры, этот режим вам пригодится, когда родимые ДЭЗы запаздывают своевременно включить центральное отопление. Если же в вашем коттедже автономное отопление, которое вы запускаете при малейшем похолодании, то вполне достаточно прибора, работающего на охлаждение (тем более что он дешевле).

Инверторное управление предполагает изменение частоты тока питания электродвигателя компрессора (аиногда и вентилятора наружного блока) в несколько раз. Благодаря этому скорость их вращения можно менять плавно и в широких пределах, а значит, тонко регулировать расход хладагента (фреона) и выработку холода или тепла. Такое управление позволяет быстрее (раза в 2-3) достигать нужной температуры и точно ее поддерживать. Инверторные модели примерно на треть экономнее традиционных. Однако про такие системы тоже полезно запомнить три обстоятельства:
1. Не все имеющиеся в продаже системы- инверторные.
2. Снаружным блоком инверторного типа могут сопрягаться не любые, а только специально спроектированные внутренние блоки.
3. Инверторные блоки являются источником повышенного излучения электромагнитных волн в окружающее пространство.

Последнее обстоятельство нравится не всем. Так, фирма SANYO в своей новой системе W-ECO Multi System отказалась от инверторной технологии в пользу регулирования мощности компрессора с помощью байпасов и электронного управления клапаном.

Электронный вентиль, пришедший на смену дросселирующему клапану традиционных кондиционеров, более тонко дозирует поступление фреона к внутреннему блоку и повышает точность поддержания заданной температуры. Образно говоря, с его появлением не только изменилась манера поведения кондиционера и повысилась его экономичность, но был переосмыслен даже внешний облик. Ведь по месту расположения электронного вентиля кондиционеры можно разделить на простые мульти-сплит-системы и многозональные. Впростых регулирующие вентили располагаются непосредственно во внешнем блоке. Вмногозональных электронный вентиль монтируется в каждый внутренний блок. Японские компании DAIKIN и TOSHIBA производят еще и супер-мульти-сплит-системы. Вних вентили выделены в отдельные распределительные блоки, размещаемые между наружным и внутренними блоками.

Простые мульти-сплит-системы

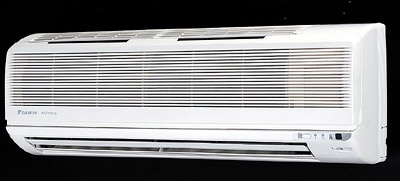

В этих кондиционерах один внешний блок может обслуживать 2-5 внутренних блоков разных типов и мощностей. Каждый внутренний блок поддерживает заданную температуру и влажность независимо от других и имеет свой собственный пульт дистанционного управления. Но все эти блоки работают в одинаковом режиме: или на охлаждение, или на нагрев. Еще раз отметим, что не любые «мультисплиты» способны поставлять и холод, и тепло.

Многие компании (DAIKIN, LG, SAMSUNG, SHARP) производят кондиционеры с системой очистки и ионизации воздуха,- они имеют антибактериальный, дезодорирующий и электростатический фильтры. Огромное количество возможных комбинаций наружных и внутренних блоков даже у одной фирмы не поддается краткому описанию. Отметим лишь, что на рынке кондиционеров можно найти сравнительно недорогую мульти-сплит-систему "Модель 92», которую собирают из зарубежных комплектующих на Ижевском электромеханическом заводе «КУПОЛ».

И все же, несмотря на привлекательность идеи мультисистем, их возможности ограниченны. Прежде всего, сказывается небольшая протяженность трубопроводов с фреоном (обычно 25м, а у фирмы SANYO- до40м). Поэтому не всегда удается спрятать сильно шумящий внешний блок в укромном местечке. Далее. Квнешнему блоку подходит целый пучок трубопроводов (подва от каждого внутреннего блока, чтобы получить свою порцию фреона от регулирующего устройства, общего для всей системы и находящегося во внешнем блоке). Украшением для фасада такой пучок не является, а стоимость монтажных работ порой доходит до 40% от стоимости оборудования. Инаконец, маловата гибкость этих систем: не могут они одновременно обеспечить в одной комнате тепло, а в другой- холод. Врезультате область применения таких устройств- квартиры и дома с небольшим числом комнат. Иногда для дома в 2-3 этажа применение пары «мультисплитов» даже предпочтительнее: обходятся они дешевле, плюс полная независимость микроклимата каждой комнаты.

Некоторые характеристики мульти-сплит-систем с режимом «охлаждение — нагрев»

Многозональные системы: есть ли границы?

Желание увеличить количество внутренних блоков, подключаемых к одному внешнему, привело к созданию нового типа систем- многозональных с переменным расходом хладагента. Вних наружный блок лишился сложного регулирующего устройства, а взамен каждый внутренний блок получил более простой встроенный электронный клапан. При этом допустимая длина хладонопровода увеличилась во много раз и стала достаточной, чтобы расположить кондиционеры в многоэтажном здании.

Это направление климатической техники развивается сейчас столь стремительно и широко, что для обозначения современных систем еще не сформировалась общая терминология. Так, одна из последних разработок фирмы DAIKIN называется "Центральная интеллектуальная система кондиционирования Hi-VRV» (спеременным расходом хладагента). Это название достаточно полно отражает суть процесса. Подобное оборудование компании MITSUBISHI ELECTRIC именуется "Мультизональная система VRF" (спеременным потоком хладагента). Не углубляясь в терминологические дебри, далее мы будем понимать под многозональным VRV- или VRF-оборудованием системы с переменным расходом хладагента.

Их номенклатура на рынке довольно обширна. Это системы VRV серий K-Invertor и K-HeatRecovery, а также Hi-VRV от DAIKIN, SetFree от HITACHI, CityMulti от MITSUBISHI ELECTRIC, EcoMulti от SANYO, Modular Multi System от TOSHIBA, Building Multi от LG, Airstage от FUJITSU GENERAL. Конструкции могут объединять несколько внешних блоков, которые способны обслужить вплоть до нескольких десятков внутренних (например, до40 в одном контуре системы MMS от TOSHIBA). Конкретная конфигурация собирается из блоков, как в конструкторе.

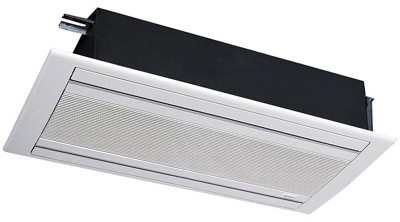

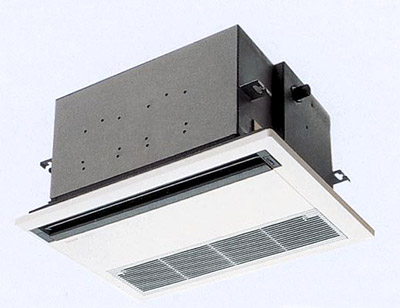

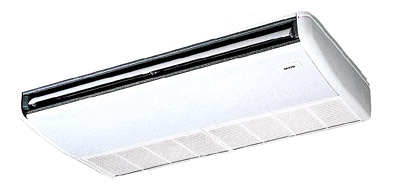

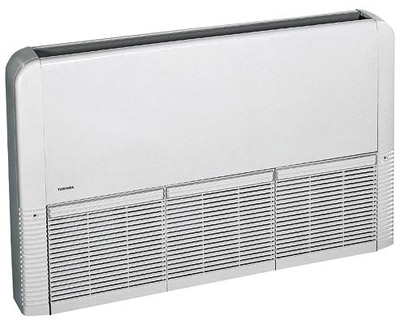

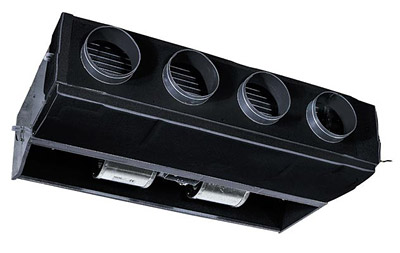

В большинстве случаев можно использовать семь различных типов внутренних блоков. При этом можно задать собственные параметры температуры для каждого из помещений. Более того, именно принцип VRF позволяет создавать системы, охлаждающие одни помещения и согревающие другие одновременно. Вэтих моделях используется идея утилизации тепла, то есть оно перекачивается из одного помещения в другое. Что экономичнее простого нагревания воздуха.

Правда, расплатой за это достоинство являются трехтрубные сети хладонопроводов. Ведь к блоку, работающему то на тепло, то на холод, надо подключить трубы для паров фреона под низким давлением, под высоким давлением и для жидкого фреона. Учтите, если вы выбрали двухтрубную систему (она дешевле), то работать она будет только на тепло или только на холод, а не в обоих режимах вместе. Пока существует лишь одно исключение из этого правила- система CityMultiR2 от MITSUBISHI ELECTRIC. Но в ней в двухтрубную сеть ввели особый распределительный блок (диспетчер). Вообще же основные параметры подобных систем у разных производителей примерно одинаковы.

В рекламных проспектах каждая компания обращает внимание на те узлы и характеристики, которые наиболее выгодно отличают ее продукцию от изделий конкурентов. Так, в системе Hi-Multi Set Free (HITACHI) новый пропеллерный вентилятор наружного блока обеспечивает уменьшение шумов, а конструкция источника питания снижает уровень электромагнитных помех. Многозональную систему VRVDAIKIN характеризует способность работать совместно с вентиляционным оборудованием (интегрированная схема Hi-VRV), решая вопросы подачи свежего воздуха в помещение и его охлаждения. VRFSityMulti (серияR2) от MITSUBISHI ELECTRIC использует гидравлический контур, построенный по двухтрубному принципу. Эта схема в некоторых случаях позволяет уменьшить длину трубопровода и количество соединений по сравнению с трехтрубной, которую используют некоторые другие производители. Модульная мультисистема MMS от TOSHIBA оборудована устройством определения утечки хладагента. Ее внешний блок легко составляется из электрически и гидравлически сопрягаемых модулей и может обслужить оборудование мощностью до128кВт (наохлаждение). Фирма FUJITSU свою VRF-систему Airstage строит на основе трехкомпрессорного наружного блока с шестью ступенями регулирования производительности. Система обладает высокой степенью отказоустойчивости и может работать в режиме рекуперации тепла.

Конечно, для слаженной работы многозонального комплекса требуется центр управления. Эти функции выполняет программа на базе персонального компьютера, работающая в среде Windows. Разработчики употребляют для описания способностей управляющей программы слово "интеллектуальная". Она сама выбирает оптимальный способ выполнения заданных установок, следит за состоянием системы, ведет журнал ошибок и осуществляет диагностику неисправностей. Сее помощью можно связаться по модему с сервисным центром и найти решение возникшей проблемы. Инаконец, система управления может интегрироваться с системой управления зданием (например, с интерфейсами BMS или LonWorks).

С точки зрения комфортности микроклимата "многозональники" обладают самыми широкими возможностями, но их главный недостаток- дороговизна. Фирмы не афишируют цены, но самая скромная- порядка $20000-25000. Поэтому разумно применять подобного рода системы для кондиционирования городских зданий с неустановившимся режимом нагрузки (например, гостиницы, кондоминиумы). Вкоттеджах для них имеется более выгодная альтернатива, кроме случая, когда строится «умный дом».

Супер-мульти-сплит-системы

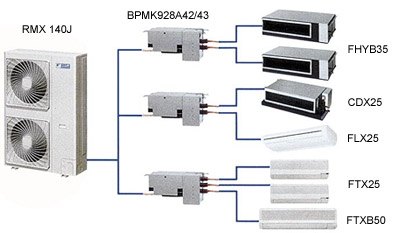

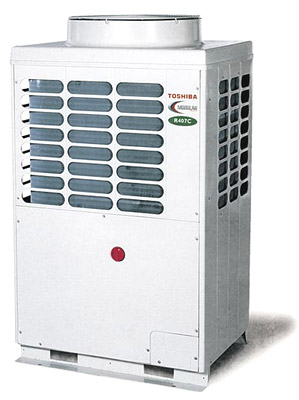

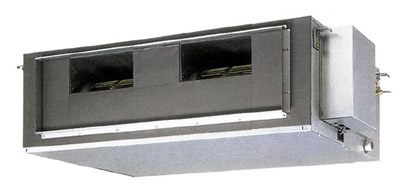

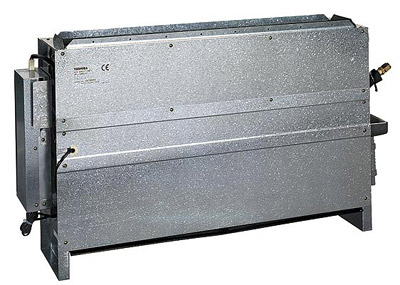

Они занимают промежуточное положение между многозональной и обычной мульти-сплит-системой. Количество внутренних блоков, которые могут обслуживаться одним внешним, увеличено до 7 (Super Multi Plus фирмы DAIKIN) и даже до16 (вSuper Multi от TOSHIBA). Такая конструкция позволяет пользоваться всем многообразием внутренних блоков (настенных, кассетных и т.д.), ранее разработанных для сплит-систем. Однако введен и дополнительный блок- распределитель хладагента. По своим эксплуатационным характеристикам система почти не уступает аналогичному по конфигурации VRV- или VRF-оборудованию, но раза в полтора дешевле. Вкачестве примера приведем цены на Super Multi Plus с инвертором RMX компании DAIKIN.

Некоторые характеристики супер-мульти-сплит-системы RMX (DAIKIN)

Что было, что будет, чем сердце успокоится

Нынешняя ситуация с выбором кондиционера осложняется тем, что, помимо набора его эксплуатационных характеристик и стоимости, необходимо определиться с хладагентом. Экологическая безопасность потребовала замены хлорсодержащего фреона R22. Законы, запрещающие его производство, вступили в действие с 2001года. Однако новые хладагенты не могут работать в старых моделях, и, несомненно, доля зарубежной техники, использующей R22, со временем значительно уменьшится. Но это не значит, что старые кондиционеры останутся без сервисного обслуживания. Гарантией может служить то, что российское производство холодильного оборудования пока не планирует отказываться от R22, поэтому проблем со специалистами и оснащением не будет. Переход на новые системы кондиционирования прибавил забот монтажным и сервисным организациям.

Прогрессивная техника требует квалифицированного персонала, и это, несомненно, скажется на стоимости обслуживания. Ктому же цены на новые расходные материалы существенно выше. Так, например, баллон с фреоном R22 массой 13,6кг стоит $70, а такой же баллон с фреоном R407C в 3-4 раза дороже. То же относится и к новому синтетическому маслу, фильтрам, уплотнениям. Профилактические работы по чистке контура, замене испорченного (из-за утечек) фреона R407C, фильтров и масла для мультисистемы, состоящей из одного внешнего и шести внутренних блоков, могут обойтись в $1000. Утешение здесь одно: рассчитаны эти системы на срок службы не менее 30лет.

Редакция благодарит компании «ВЕРТЕКС», «ДАИЧИ», «БЕЛАЯ ГВАРДИЯ», «НОРРИС+» и ГК «ИНРОСТ» за помощь в подготовке материала.
