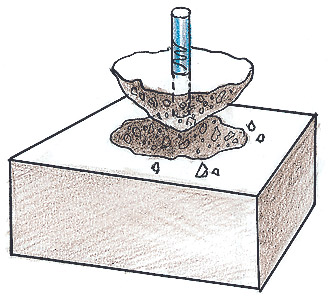

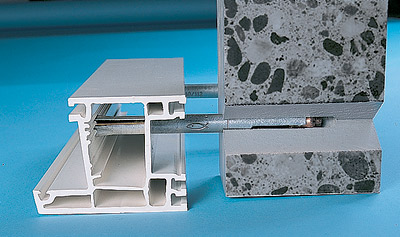

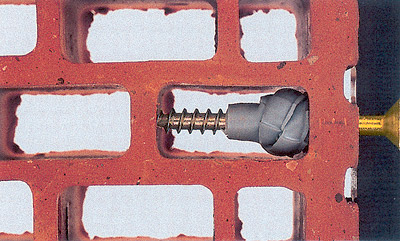

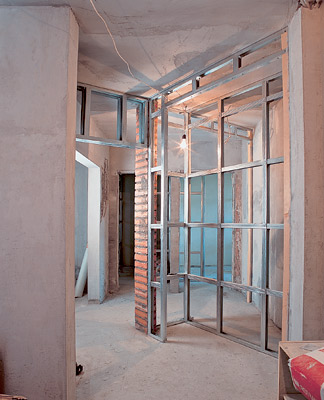

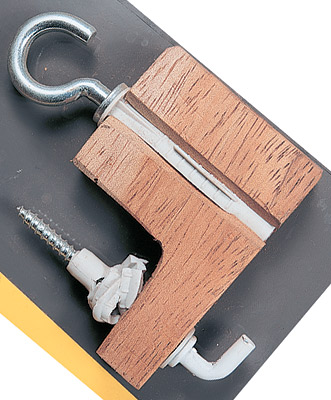

Виды разрушений крепления: вырывание куска основания; ...вырывание дюбеля/анкера Рамный анкер фиксирует раму в нужном положении, но не деформирует ее FISCHER Особенности анкеровки универсального пластмассового дюбеля при креплении в пустотелом кирпиче (формой) Наружные полукольца дюбеля FUR (FISCHER) автоматически обеспечивают нужный способ анкеровки Архитектор В.Булычев. Новомодные конструкции успешно крепятся фасадными дюбелями, а при повышенных нагрузках- анкерами На гипсокартоне наиболее эффективна анкеровка формой. Удвоение толщины ГКЛ ненамного увеличивает прочность крепления "Работа" универсального дюбеля от KEW Архитектор В.Булычев Для тяжелых потолочных конструкций применяют только анкеры, пригодные для трещиноватого бетона Типы механических анкеров:

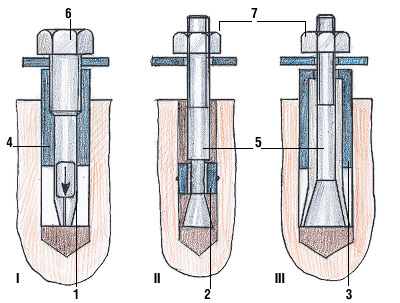

I- с коническим отверстием
II- манжетный;
III- гильзовый;
1- вкладыш;
2- манжета;
3- гильза (цанга);
4- втулка;
5- стержень;
6- болт;
7- гайка Архитекторы О.Горбунова, Н.Ярцева Анкеры FISCHER: гильзовые системы Zykon модели FZA;

Из разговора в метро: "Слушай, вот написали, что в первом квартале этого года в Россию завезли 34 тысячи тонн строительного крепежа. И половину из них составили дюбельные и анкерные изделия. Авот я совсем недавно сделал «евроремонт», но слов «дюбель» и «анкер» не слышал ни разу. Правда, и мата не слышал...»

То, что слова "дюбель" и "анкер" не слишком широко известны, неудивительно. Десятилетиями мы ютились в клетушках коммуналок, не помышляя об изменении их границ. Мелкие бытовые задачи типа навешивания полочек решали незатейливо- с помощью гвоздя, известного со времен Римской империи. Вкрайнем случае, использовали деревянную пробку в стене и шуруп.

Бум частного строительства, начавшийся лет 12 назад, коренным образом изменил облик многих домов и квартир, породил десятки новых строительных материалов. И, естественно, с крепежом стали возникать проблемы, поскольку и гвозди, и деревянные пробки с шурупом годиться перестали. Их сменили дюбели и анкеры, создающие универсальные и эффективные соединения, без которых теперь не обходится ни один качественный ремонт.

Номенклатура дюбелей и анкеров насчитывает сотни наименований. Зачем так много? А давайте мысленно составим список предметов, которые тем или иным способом закреплены на стенах, потолках и перегородках квартиры. Вот лишь небольшая часть этого списка в порядке возрастания нагрузки на крепеж: выключатели, настенные часы и полки, картины, зеркала, гардины, занавески, карнизы, жалюзи, плинтусы, светильники, люстры, подвесные потолки, навесные шкафы, вешалки, встроенная мебель, окна, двери и остекление лоджии, радиаторы центрального отопления, воздухоочиститель над кухонной плитой, блоки кондиционеров, телевизионная "тарелка" за окном и еще много других нужных вещей. И это только предметы быта, которые приходится монтировать к самым разным материалам. Акак и чем крепить к бетонному основанию или балкам такие элементы, как лаги, профили перегородок, трубы, вентиляционные короба, сантехприборы или, например, лестницы? А если крепить к щелевому кирпичу или теплому, но не очень прочному пенобетону или столь популярному ныне гипсокартону?

В свете этого к подслушанному в метро монологу можно сделать две ремарки. Или говорящему повезло- ему попалась слаженная команда, в которой все делается без лишних слов, или вскоре что-то придется переделывать.

Эскизный портрет труженика

В традиционном понимании дюбель- это пластмассовая деформирующаяся втулка (гильза). Встене (основании) сверлят отверстие, соответствующее диаметру и длине втулки. Затем вставляют ее в это отверстие, после чего вкручивают в нее шуруп (винт). Он распирает втулку изнутри, и в результате она плотно заполняет отверстие. Вкручивающимся шурупом и притягивают к основанию необходимый объект. Все быстро и надежно, если... дюбель соответствует будущей нагрузке. Основой "классического" анкера является уже не пластмассовая, а тонкостенная металлическая гильза с продольными разрезами. И вкручивают в нее уже не шуруп, а винт или даже болт, а втягивают конусообразную металлическую пробку-гайку. Витоге гильза прочно «якорится» внутри стены, а болт прижимает нужный объект к основанию. Прочность крепления анкерами раз в 5-8 выше, чем дюбелями (при сравнимых размерах), и рассчитаны они на гораздо более высокую нагрузку.

Этот крепеж относят к сборному виду, ведь в паре с дюбелем работает шуруп/винт, а с анкером- болт/винт/ гайка. Вобщем случае на образовавшуюся конструкцию действуют осевая вырывающая сила, перерезывающая сила и изгибающий момент. От вырывающей силы дюбель может разорваться, а может выдернуться с куском основания. От перерезывающей силы порой срезается шуруп, сминается основание или течет материал дюбеля. Анередки случаи разрушения края основания. Ведь силы, распирающие дюбель или анкер, способны настолько увеличиться, что материал основания просто начнет раскалываться. Особенно если расстояние между краем основания и точкой крепления (краевое) или между точками крепления (межцентровое) мало или же основание тонкое. Момент только увеличивает разрушающие факторы.

Сотни конструкций дюбелей и анкеров удерживаются в толще основания всего одним (реже двумя) из следующих способов:

1- трением (суть пояснялась выше). Этот способ особенно эффективен на прочных твердых основаниях;

2- формой- когда часть гильзы крепежного элемента принимает форму задней расширенной части отверстия или конструктивной полости в основании. Способ наиболее эффективен при непрочном, особенно листовом, материале основания;

3- физико-химическим соединением. Сетчатая гильза или резьбовая шпилька вставляется в отверстие основания на полимерной смоле. Способ отличается отсутствием распирающих усилий и пригоден для всех строительных материалов.

Наиболее качественный материал для дюбелей- полиамид (PA6 и PA66), в обиходе называемый нейлоном. Изредка применяют полиэтилен PE, немного чаще- полипропилен. Стальные детали защищают от коррозии или используют «нержавейку» или латунь. Кстати, горячая оцинковка лучше электрооцинковки.

Орел или решка

Проблема выбора качественного и недорогого крепежа ох как непроста. И объективных причин на то две.

Во-первых, большое количество производителей и широкий перечень производимой каждым из них продукции. Помимо таких давно и успешно действующих на рынке компаний, как ARTUR FISCHER (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия), MUNGO BEFESTIGUNGSTECHNIK (Швейцария), ALLFA DU..BELTECHNIK (Германия), сейчас активно заявляют о себе KEW (Германия), ELEMATIC (Италия), а также 3 польские фирмы: WKRET-MET, KOELNER и TECHNOX. Совсем новичок на рынке- итальянская компания NOBEX, но по номенклатуре она стремится потягаться с таким гигантом, как FISCHER. Ищут своего потребителя тайваньские OMAX и WELLFLY ENTERPRISE. Есть группа фирм, делающих упор исключительно на фасадный крепеж: EJOT, SK FASTENING (Финляндия), SFS STADLER (Швейцария). Разворачивают производство и отечественные компании: «ЦЕНТР КРЕПЕЖНЫХ МАТЕРИАЛОВ» (под торговой маркой Mr. FIX»), «РАЙС-ТОКС» и «РЕДОНА» (Москва), нижегородские «ИНТЕГРАЛ» и «БУТЮГОВ», «БИЙСКИЙ ЗАВОД СТЕКЛОПЛАСТИКОВ» и др.

Во-вторых, полнейшая путаница с терминологией, начинающаяся уже с основных понятий "дюбель" и "анкер". Практически один и тот же крепежный элемент в каталогах различных фирм обозначается разными терминами. Например, потолочный анкер-клин называют: "потолочный гвоздь" (FISCHER), "анкер-клин" (MUNGO), "забивной анкер" (HILTI), "потолочный дюбель" (KEW), "вбиваемый распорный анкер" (WKRET-MET). Врезультате однозначно понять друг друга продавцы и покупатели не могут. Положение слегка спасает буквенная кодировка изделий, но, к сожалению, она есть не у всех (отсутствует, например, у ALLFA и OMAX).

Нить Ариадны

Единой классификации дюбельно-анкерных устройств не существует (по крайней мере, в доступной для пользователя документации). Каждый производитель группирует изделия по-своему. Поэтому в наших сводных таблицах сделана попытка выделить "родовые признаки" продукции разных фирм. Воснову обобщения положены принцип служебного назначения изделий и способ анкеровки. Безусловно, схема не претендует на полноту и научную строгость и наверняка вызовет критику со стороны специалистов, но, надеемся, поможет рядовому потребителю лучше сориентироваться в сотнях похожих конструкций. Термины мы задавали, исходя из сущности работы устройств и сложившейся практики их применения.

Для начала условимся, вслед за большинством практиков, под дюбелем понимать внедряемое в основание одиночное тело (из пластика или металла), распираемое (раскрываемое) при вкручивании в него крепящего шурупа (винта). Анкер же является сборной конструкцией, внедряемой в основание и «работающей» как пробка («якорь»). Эта пробка служит либо для ввинчивания в нее крепящего винта/болта, либо для накручивания на нее гайки.

Рассматриваемую продукцию условно разделяют на 2 класса: слабо и средненагруженные и тяжело нагруженные устройства. Кпервым относятся все дюбели и малоразмерные анкеры, на которые действует статичная нагрузка, не превышающая 6-7 кН (700 кгс). Ко вторым принадлежат анкеры, способные выдерживать большие статические и динамические усилия (7-30 кН) и быть огнестойкими более 15 мин. Кратко обсудим эти изделия.

Крепящие устройства общестроительного назначения

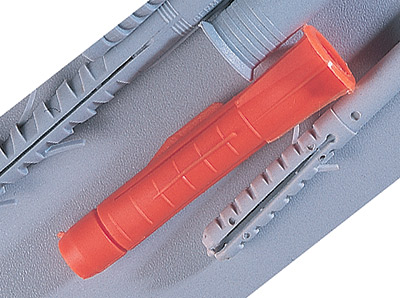

Распорные (раскрывающиеся) дюбели. Это самый массовый вид дюбелей. Изделия выпускаются диаметром от 4 до 20мм и длиной от 20 до 120мм. Часто имеют довольно сложную конструкцию. Чем причудливее геометрия выступов и вырезов, тем лучше дюбель удерживается в непрочных основаниях. Изделия же простой формы лучше использовать в бетоне и сплошном кирпиче. Шурупы могут иметь нарезки и головки разной формы, но диаметр и длина строго оговариваются производителем. Далеко не все модели способны работать в паре с метрическим винтом, уточните эту возможность при покупке. Стоят дюбели от 1 до 16руб./шт., в зависимости от размера и фирмы.

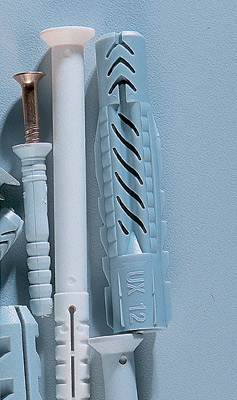

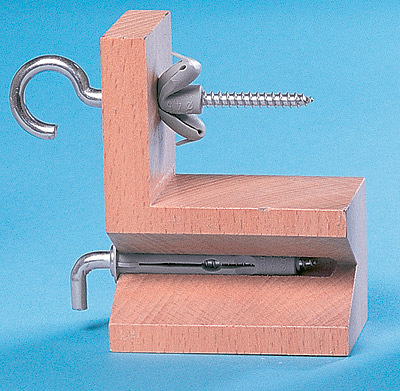

Универсальные дюбели обладают упругоэластичной средней частью. Чаще всего это достигается за счет длинных продольных щелей (их бывает 3 или 4) в середине изделия. Главное, чтобы головная и хвостовая части не были разрезаны. При вкручивании шурупа они притягиваются друг к другу, а центральная часть раздается в стороны. Она может плотно прижиматься как к бетону, так и к мягким материалам, удерживаясь трением. За перегородкой щелевого кирпича или за гипсокартонным листом (ГКЛ) центральная часть дюбеля скручивается в "бульбочку" или лепесток, играющие роль надежного "якоря". Вновейшей модели UX от FISCHER в средней зоне есть серия коротких узеньких щелей и глубокие продольные вмятины- это улучшает действие дюбеля на твердых материалах.

Дюбели для ячеистых бетонов. Такие бетоны сегодня очень популярны при возведении новых перегородок и даже стен коттеджей. Многим эти материалы хороши, только прочность имеют ограниченную (от В2 до В7,5). Вот почему дюбели для них анкеруются лишь формой, чтобы вовлечь в работу как можно большую площадь основания. Впринципе подойдут и универсальные дюбели, но только при вырывающих усилиях не более 0,6 кН.

Вдвое "мощнее" специальные шнековые дюбели в виде длинного пластикового цилиндра с высокой шнековой нарезкой. Они могут просто забиваться молотком (GB от FISCHER) или вкручиваться на спецоправке (KBT от SORMAT, GBD от KEW). Азатем в дюбель, как обычно, вкручивается шуруп (диаметром от 4 до 10мм).

Конические оболочковые дюбели имеют вид тонкостенной металлической конусной оболочки с ребрами и продольными пазами. Диаметр- от 5 до 12мм. Отличаются способностью забиваться в газобетон (но не в кирпич) даже без предварительного сверления отверстий. Стоят от 10руб./шт.

Фирма KEW предлагает для пенобетонов изделия, не имеющие аналогов. Это дюбели с ершовой нарезкой (мод. G7). Две его секции имеют разный наружный профиль, что не позволяет изделию скручиваться. Забивается оно молотком в отверстие и выдерживает предельную нагрузку в 2,3кН. Используется для крепления нетяжелых предметов (картин, кабель-каналов и др.).

Дюбели для листовых материалов. Общая их черта- анкеровка формой. Для относительно прочных листов толщиной до 20мм (асбоцемент, ДВП, ДСП) возможно использование коротких металлических или пластиковых втулок, разжимаемых под действием винта. Не исключается и применение универсальных дюбелей, описанных выше. Но надежнее устройства со складывающимися продольными сегментами.

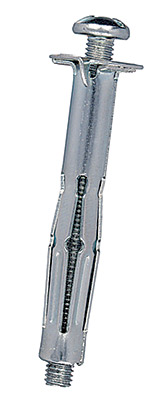

Прежде всего, это металлические анкеры, известные под названием «Молли». Уних 3-4 складных сегмента, что повышает равномерность распределения нагрузки по большой площади основания. Изделия имеют диаметр от 8 до 14мм и ставятся на листы толщиной от 6 до 38мм. Ванкеры можно ввинчивать винты и крюки разной формы. Применяют такой крепеж для полок, навесных шкафов, потолков, светильников, водонагревателей к конструкциям, обшитым ГКЛ, и другим плитным материалам. Существуют менее мощные пластмассовые изделия (диаметр только 10мм) типа «Бабочка». Вних 2 раскрывающихся сегмента. Устройства используются при монтаже полок, реек, карнизов, светильников, причем не только на ГКЛ, но и на кирпичной кладке.

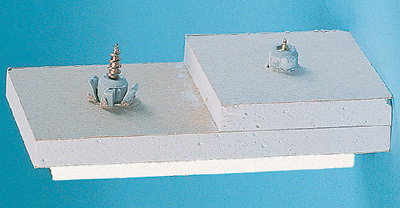

Нетяжелые предметы успешно крепят к плитам и пустотелым конструкциям с помощью самоустанавливающихся крыльчатых анкеров. Есть 3 их разновидности: пружинный складной, опрокидывающийся и опрокидываемый. Крылья (плечики) изделий свободно пропускаются через отверстие в плите (довольно большое- 10-20мм), а за плитой распрямляются и укладываются по ней, образуя жесткую опорную пластину. Делается это под действием пружины, силы веса или принудительно- леской. Анкеры могут оснащаться резьбовыми шпильками и разной формы крюками. Крепят такими устройствами навесные шкафы, умывальники, стеллажи, водонагреватели, потолочные конструкции.

С ГКЛ хорошо использовать дюбели типа «Дрива». Это короткий пластиковый или металлический шнек (1538мм) с отверстием под шуруп. Есть модели с торцевыми (перовыми) лезвиями для ввинчивания в лист напрямую, без отверстия (цена- от 1,5 до 4руб./шт.). Металлическую «Дриву» хорошо применять на ДСП. Такие дюбели не создают распирающих усилий, поэтому их можно ставить ближе к краю плиты и друг к другу.

Рекомендуются следующие реальные нагрузки на дюбели перечисленных типов при креплении в ГКЛ толщиной 12,5мм: "Бабочка"- 9кгс, "Дрива"- 10кгс, "Молли"- 20кгс, пружинный складной анкер- 24кгс. Даже появление новых устройств (Grif-V от NOBEX в виде комбинации «Дрива» и цангового анкера; нейлоновых лепестковых дюбелей NA и A от FISCHER) непринципиально улучшило ситуацию. Кстати, установка второго листа повышает нагрузочную способность зоны крепления примерно на 40%.

Рамные дюбели и анкеры

Этот подкласс изделий используется для быстрого и надежного монтажа средненагруженных конструкций. Устройства подразделяют на несколько видов: фасадные, гвоздевые, юстировочные и оконно-дверные. Их общие черты: а) наличие удлиненной нераспорной хвостовой части для удержания объектов увеличенной толщины; б) пригодность для сквозного монтажа. Последнее означает, что основание и закрепляемая деталь сверлятся по месту и крепеж вставляется сразу в оба элемента, благодаря чему работа ускоряется.

Фасадные дюбели применяют для крепления реек, брусков, балок, металлических обвязок, консолей и облицовочных плит как снаружи, так и внутри зданий. Слои штукатурки или теплоизолятора этим устройствам не помеха. Они могут крепить оконные и дверные коробки. Выпускаются диаметром 6-14мм и длиной от 30 и аж до 300мм. При монтаже на бетон, камень, плотный кирпич распорную часть делают короткой, а в случае легких бетонов и щелевых кирпичей- большой длины (около 2/3 от общей). Стоят "фасадники" от 10 до 140руб. (гигант 14270).

Гвоздевые дюбели. При монтаже их забивают как гвозди в предварительно просверленное отверстие. Особый гвоздь продают с дюбелем в наполовину вбитом состоянии. Он имеет винтовую нарезку с несимметричным профилем. Незаменим для быстрой установки большого количества креплений на обрешетке, рейках, плинтусах, зажимах для труб или для монтажа кабеля. Выпускаются гвоздевые дюбели диаметром 5-10мм и длиной 30-240мм. Способны крепить детали толщиной до 180мм к основанию из разных бетонов и кирпичей.

Юстировочные дюбели- редкие, но весьма полезные изделия. Их выпускают всего 3 фирмы: FISCHER (модели S10 J75S и JS/JUSS), SORMAT (модель SKRH) и MUNGO (модель MJB). Секрет этих устройств в шурупе с двумя участками резьбы разного диаметра. Врезультате появляется возможность плавно регулировать (от 0 до 30мм) расстояние между стеной и закрепляемой деталью. Например, при монтаже обрешетки на неровной стене или выверке положения дверной коробки.

Оконно-дверные анкеры. Чтобы не деформировать рамы окон и дверей при затягивании шурупа, используют особый крепеж. Его основу составляют гильза (диаметром 8-12мм и длиной 100-170мм) и конусная гайка. При затягивании втулки с помощью винта гильза расклинивается и фиксируется в основании. Разные блокировочные зацепы, ребра и прорези в хвостовой части позволяют удерживать раму в нужном положении относительно проема лишь распирающими, а не притягивающими силами. При этом пластмассовые анкеры ликвидируют мостик холода в точке крепления, а металлические хорошо работают на поперечные (срезывающие) усилия и на момент. Фирма KEW в своей модели FRD-C скомбинировала типовой оконный крепеж с анкером «Молли», что позволяет успешно применять изделие и в пустотных конструкциях.

Примеры сборных крепежных устройств для мало и средненагруженных конструкций

Примеры сборных крепежных устройств для тяжело нагруженных конструкций

Потолочные крепления

Сложившаяся на сегодня практика креплений на потолочных конструкциях явно ненормальна. Сплошь и рядом здесь применяют пластмассовые дюбели, что недопустимо. Ведь по требованиям противопожарной безопасности все элементы потолочных перекрытий должны обладать повышенной огнестойкостью (более 60 мин). Ановомодные многоуровневые потолочные надстройки, поставленные на пластиковые дюбели, при пожаре первыми рухнут нам на голову. Чтобы этого не произошло, следует крепить их одним из двух способов: или пристреливанием, или с помощью металлических "якорей". Впервом случае скорость монтажа высокая (отверстия не сверлят), но прочность, вопреки сложившемуся мнению, практически та же, что у пластмассовых дюбелей, ведь в бетоне вокруг забитого стержня создается зона трещин. Да и стоит работа немало: один "выстрел" обходится рублей в 20-30. Способ, правда, незаменимый для крепления к стальным конструкциям (толщина стенки до 4мм). Анкеровка- более универсальный и экономичный вариант.

Клин-анкеры забивают в просверленные отверстия путем сквозного монтажа. Клиновидные части анкера при этом смещаются друг относительно друга и распираются на большой длине. Способ может использоваться для крепления рам толщиной до 65мм, металлических профилей и подвесов. Рабочая нагрузка- до 0,5кН. Стоит отметить, что бурение с перфорацией в бетоне средней прочности обеспечивает довольно высокую производительность- 400-700мм/мин (диаметр 8мм). Априменение техники с пылеудаляющей насадкой еще более повышает скорость монтажа.

Гвоздевые анкеры состоят из разрезной металлической гильзы с грибовидным бортиком и особого гвоздя. При его забивании сегменты гильзы распираются и «якорят» ее в отверстии. Фирма ALLFA делает такие анкеры цветными (4 варианта), что позволяет использовать их как декоративные элементы.

Манжетные потолочные анкеры. Вих основе лежит стальной стержень (диаметром 6мм) с коническим хвостовиком и разрезной манжетой. При забивании анкера манжета слегка разжимается и фиксирует его в отверстии. При попытке вытащить анкер манжета еще больше распирается конусом и заклинивается в отверстии, что на растянутой стороне плиты (так научно называют наш потолок) успешно противостоит вырывающей силе до 0,6кН. Наружный конец стержня может оформляться в виде широкой шляпки, резьбовой шпильки, крюка, проушины. Анкер применяется для крепления подвесных потолков, воздуховодов, подвесов, тросов и даже половой доски.

Дюбели для крепления теплоизоляции

Это обширный подкласс изделий со своей спецификой функционирования и, соответственно, устройства. Все зависит от того, как стоит теплоизолятор- над или под слоем штукатурки, действует ли на него отрывающая сила от ветрового подсоса и каковы вес и толщина утеплителя.

Крепежная система состоит из распорного дюбеля и прижимного диска (тарелки). Диаметр последнего- от 45 до 90мм. Длина дюбеля- от 40 до 300мм, но диаметр практически неизменен- 8мм. Такие устройства способны прижать мягкий, полужесткий, а некоторые и жесткий утеплитель (стекло и минвату, пенополистирол, пенопласт, маты из пробки и др.) толщиной от 40 до 250мм. Ставят их по способу сквозного монтажа. Для легких утеплителей дюбель делают сплошным, а для всех остальных- распорным. Расклинивающий стержень (гвоздь) выполняют из пластика или из стали. Вслучае толстых или тяжелых утеплителей тарелку можно сделать съемной. Для потолочных конструкций и пожароопасных условий существуют полностью металлические держатели с тарелкой. Ну а если поверх теплоизолятора потребуется установить какую-либо конструкцию, например, смонтировать обрешетку, бруски, уголки? В этом случае используют фасадные дюбели, оснащая их удлиненными шпильками или анкерами с длинными шпильками, как в моделях TA и RU от SORMAT. Существует даже спецшуруп, в головке которого есть гнездо для установки второго, меньшего дюбеля. Им и крепят нужную конструкцию к первому, несущему шурупу (например, в MBR SK от MUNGO).

Функциональные устройства крепления

Это быстро развивающийся подкласс устройств, роль которого будет расти с повышением требований к комфортности проживания. Уже сегодня благодаря дюбелям много труда экономится при монтаже сантехнических приборов, прокладке сотен метров всевозможных коммуникаций (трубных, электрических, кабельно-информационных). Причем в каждом случае используются, помимо дюбеля, свои дополнительные функциональные элементы. Мы рассмотрим только часть из них.

Устройства для крепления сантехнических приборов. Им приходится функционировать как на сплошных, так и на пустотных конструкциях. Основу крепежного комплекта составляет дюбель или анкер подходящего к основанию типа, например распорный или фасадный дюбель, химический анкер. Комплект для унитаза и биде оснащается специальным шурупом из латуни или нержавеющей стали, блокировочной гильзой (чтобы исключить прямой контакт фаянса с металлом) и декоративным колпачком. Внабор для крепления раковин включают шуруп-шпильку, эксцентриковую втулку, гайку и декоративный колпачок. Втулка позволяет регулировать положение прибора и предупреждает сколы фаянса.

Параметры установки сборного крепежа в бетонное основание (на основе данных фирмы SORMAT)

Крепления для тяжело нагруженных конструкций

К этому классу креплений относятся только анкеры. Ставят их на самых ответственных местах: на балках, мауэрлатах, лестницах, блоках кондиционеров, металлических дымоходах, гаражных воротах ит.п. Анкеры малых диаметров (5-8мм) могут с успехом заменять дюбели при креплении к твердым материалам, когда это экономически оправдано. При динамических нагрузках анкеры вообще вне конкуренции. По способу образования закрепляющих сил их делят на устройства механического и химического действия. Первые очень разнообразны по конструкциям (свыше 40 разновидностей), но по принципу функционирования их можно разделить на 3 большие группы.

Группа втулок с коническим внутренним отверстием. Продольные разрезы (2-4шт.) на втулке формируют ее распорные сегменты или лепестки. Их можно раздать в стороны и прижать к стенкам отверстия разным образом. Например, закручивая во втулку болт/винт. На этом принципе работают так называемые латунные анкеры. Взабивных анкерах лепестки раздвигают, забивая конусный вкладыш, уже установленный производителем внутрь втулки. Забивной инструмент- стержень также прилагается. Контроль усилия закрепления ведут по перемещению инструмента- его забивают до определенной метки. Втулочные анкеры невелики: диаметр от 8 до 25мм, а длина 25-80мм. Но нагрузку они выдерживают солидную, например около 20кН при диаметре 10мм и длине 40мм.

Манжетные (клиновые) анкеры оформляются как стержень-шпилька с обратным коническим хвостовиком. Перед конусом на стержне делается выточка, на которую надевают разрезную манжету (поясок) с несколькими бугорчатыми выступами. Анкер забивается в отверстие, и манжета закрепляется в нем с помощью выступов. На резьбовой конец анкера устанавливается закрепляемая деталь, после чего затягивается гайка. При этом конус хвостовика наползает на манжету и расклинивает ее, создавая закрепляющее усилие. Его величина контролируется по моменту затяжки (строителям нужен динамометрический ключ). Форма и количество манжет варьируется. Стоят они от 14 до 350руб./шт.

Наиболее обширна третья группа анкеров гильзового (цангового) типа. Основу устройства составляет длинная с прорезанными пазами гильза. Она может быть одинарной или составной, в том числе и с пластмассовыми элементами. Внутри гильзы проходит стержень-шпилька с обратным коническим хвостовиком. При закручивании гайки на конце шпильки конус распирает сегменты гильзы на большой длине. Как разновидность устройств этой группы выступают анкеры, в гильзу которых втягивается конусообразная гайка. Снаружи в нее можно ввернуть болт или крюк. Некоторые особо «гибкие» анкеры, например PFG (SORMAR), H-OA (NOBEX), MSS (MUNGO), способны устанавливаться даже в щелевые кирпичи.

Главная опасность с механическими анкерами- «перетянуть» их и, как результат, перенапрячь материал основания, который может расколоться. Поэтому фирма SORMAT не рекомендует ставить на кирпич анкеры с резьбой более М8.

К этой же группе относятся так называемые врезные анкеры, осуществляющие анкеровку формой, а не трением, благодаря чему опасность "перетянуть" уменьшается. Вмоделях HDA (HILTI) и MMB (MUNGO) на распорном конце гильзы имеются дополнительные пояски, которые деформируются конусом так сильно, что врезаются в стенки отверстия и работают как "якорь". Афирма FISCHER предлагает делать для модели FZA коническое расширение донной части отверстия (прилагается даже особое сверло), за стенки которого и зацепляются кромки сильно осаживаемой гильзы.

Химические анкеры

Это, пожалуй, самые надежные на сегодня крепящие устройства. Они универсальны, пригодны для любых материалов, лишь бы он выдержал. В1,5-3 раза сильнее механических. Главная их отличительная особенность- отсутствие распорных сил, поэтому допустимы малые краевые расстояния. Однако скорость их монтажа замедлена, так как требуется время на отвердение смолы. Да и цены высоки: от 75руб. крепление.

Делят такой крепеж на две группы: ампульные и инъецирующие анкеры. Впервых смола и отвердитель находятся в одной стеклянной ампуле, но в различных емкостях. Ампула свободно вставляется в отверстие основания и разрушается, когда туда же вбивается крепящий стержень. Винъецирующих устройствах смола и отвердитель хранятся раздельно в секциях одного картриджа (баллона). При сжатии картриджа (нужен монтажный пистолет) компоненты перемешиваются в смесителе и через сопло впрыскиваются в отверстие основания. Затем туда же вставляют крепящий стержень. Если основание не сплошное, в отверстие вначале вставляют гибкую сетчатую гильзу. При подаче смолы гильза деформируется и после отвердевания смолы образует прочный «якорь». Существует много разновидностей гильз и парных им крепежных элементов. Картридж может использоваться многократно.

Умная сила

С каталожными данными о нагрузках следует обращаться внимательно- фирмы приводят разные типы данных. Так, FISCHER может сообщать рекомендуемые (или допустимые) нагрузки, а также предельные (разрушающие), а MUNGO- только рекомендуемые. HILTI приводит расчетные и рекомендуемые нагрузки (различаются примерно на 35%). SORMAT и KEW сообщают предельные нагрузки. Поэтому, чтобы получить допустимую нагрузку, надо разрешающую (предельную) разделить на коэффициент запаса прочности n_f. Приблизительно n_f = 7 для пластмассовых деталей и n_f = 4 для металлических.

Данные по усилиям для бетона разнятся еще и потому, что относятся к маркам разного класса прочности, начиная с В15 у FISCHER и заканчивая В30 у HILTI. Ктому же эти сведения применительно к нашим домам придется корректировать- в зависимости даже от роли стены в конструкции здания. Так, в домах серий П44Т, П44Н, П46М, ПД4, П3М, КОПЭ и ряда других внутренние несущие стены выполнены из бетона класса В22,5(М300), а наружные, трехслойные, из бетона класса В7,5(М100). Значит, для них допустимую нагрузку лучше брать как для сплошного кирпича. Эта проблема имеет и другой аспект, редко затрагиваемый специалистами и никогда продавцами. Это старение, или ползучесть, пластмассы дюбелей под нагрузкой. Оказывается, за 50 лет службы даже нейлон уменьшит свою прочность в 2,5 раза. Значит, дюбель надо рассчитывать на нагрузку меньше рекомендованной. Иными словами, безопасность заставляет всех нас внимательно обращаться с цифрами.

Такова несколько упрощенная картина ассортимента дюбелей и анкеров. Надеемся, она поможет вам более осознанно отнестись к их выбору и применению. Покупать их следует в магазинах дилерской сети фирм-производителей или в строительных супермаркетах, но не на рынках, где много некачественной продукции.

Редакция благодарит компании «ЦЕНТР КРЕПЕЖНЫХ МАТЕРИАЛОВ», ЕКТ, КОН, «Ф-ЭКСПЕРТ» и представительства фирм HILTI, MUNGO за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№70
