Теплоизоляция дома плитами PIR

Фото: Kerabit

PIR когда-то был безальтернативным тепловым изолятором в ракетах, а сейчас помогает созданию комфортной среды в обычных домах.

Теплоизоляция PIR — это материал нового поколения на основе пенополиизоцианурата (одной из разновидностей жёсткого пенополиуретана). Заметим, что PIR (пенополиизоцианурат) отличается от PUR (пенополиуретан) несколько иным соотношением основных компонентов, а химические реакции, сопровождающие процесс его производства, идут при более высоких температурах, благодаря чему образуются более прочные, термостойкие связи в структуре полимера.

Являясь реактопластом, PIR после полимеризации превращается в стабильный, химически инертный продукт, который сохраняет свои свойства долгие годы. Можно сказать, что изоляция PIR обладает всеми положительными свойствами полиуретановой: рекордно низкой теплопроводностью, малой плотностью, паро- и влагонепроницаемостью, долговечностью — и вместе с тем ещё большей прочностью и огнестойкостью.

Фото: ТехноНИКОЛЬ, PirroGroup, «ПрофХолод»

PIR-плита PirroGroup, 50 × 600 × 1200 мм (382 руб./м²) (а). PIR-плита с бумажной облицовкой («ПрофХолод»), толщина 30–100 мм (269–797 руб./м²) (б), LOGICPIR-плита 40 × 585 × × 1185 мм (449 руб./м²) (в). LOGICPIR (Ф/Ф), 30 × 1185 × × 2385 мм (371 руб./м²) (г)

Фото: ТехноНИКОЛЬ

Изоляцию PIR выпускают в виде плит, кашированных с двух сторон различными материалами. Изделия отличаются небольшой массой, их плотность у разных производителей колеблется от 30 до 50 кг/м³

Изоляционные плиты PIR отличаются самым низким параметром теплопроводности среди современных утеплителей: λ =0,021–0,023 Вт/(м • К). В то время как у плит экструдированного пенополистирола λ = 0,031–0,033 Вт/(м • К), а у плит каменной ваты λ = 0,034–0,046 Вт/(м • К).

Структуру материала образуют закрытые ячейки, заполненные газом малой теплопроводности (от 0,016 до 0,022 Вт/(м • К). Это заметно ниже теплопроводности воздуха (0,0266 Вт/(м • К). И именно этот теплозащитный газ внутри ячеек обеспечивает высокую эффективность и отличные теплоизоляционные характеристики PIR, гарантируя максимальную тепловую защиту дома даже при небольшой толщине утеплителя.

Фото: ТехноНИКОЛЬ, «Изобуд»

Плотную стыковку плит PIR во время монтажа, обеспечивает ступенчатая кромка по периметру изделий

В каком виде выпускают изоляцию PIR?

Среди производителей изоляции PIR — компании ТехноНИКОЛЬ, PirroGroup, «Изобуд», «Лиссант», «ПрофХолод». Выпускают её в виде плит с основой из пенополиизоцианурата, кашированной алюминиевой фольгой, стеклохолстом или крафт-бумагой в соответствии с областью применения. Среди наиболее распространённых размеров: 600 × 1200, 1200 × 1200, 1200 × 2400 мм. Средний диапазон толщин — от 20 до 200 мм (с шагом 10 мм). Хотя встречается изоляция и с большими габаритами, например длиной 6000 мм.

Плиты выпускают как с гладкими торцами, так и с профилированными по периметру. Это может быть ступенчатая кромка или замковое соединение типа шип-паз. Профилировка гарантирует плотное соединение стыков плит при монтаже и отсутствие сквозных мостиков холода. При необходимости подрезки плит это легко сделать канцелярским ножом или обычной ножовкой.

Фото: PirroGroup

При загородном строительстве изоляцию PIR применяют повсеместно: от кровли до фасадов, фундаментов, междуэтажных перекрытий

Интересный факт: твёрдый материал в плите PIR занимает только 3 % от его объёма, но образует прочный каркас из рёбер и стенок и придаёт
изделию высокую механическую и динамическую прочность. Неслучайно плиты PIR имеют весьма широкую область применения.

Высокая прочность на сжатие (более 120 кПа) плит PIR позволяет применять их в системах плоских эксплуатируемых крыш, где они демонстрируют требуемое сопротивление пешим нагрузкам

Отличие изоляции PIR от других материлов

Изоляция PIR помогает максимально сохранить полезную площадь помещений при утеплении изнутри. Ведь для получения одних и тех же характеристик тепловой защиты, в сравнении с другими материалами, потребуется более тонкий слой пенополиизоцианурата. PIR оптимален при утеплении ограниченного пространства балкона или лоджии в городской квартире, где обычно нет возможности проложить толстый слой изоляции; при утеплении пола, в помещениях с небольшой высотой потолков и при утеплении стен в малогабаритных квартирах, где на счету буквально каждый сантиметр.

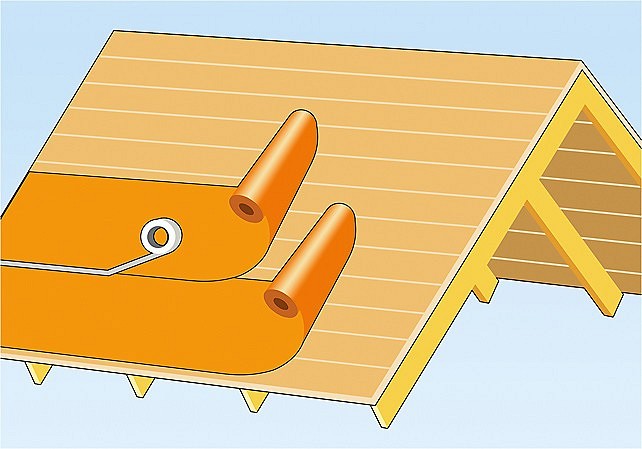

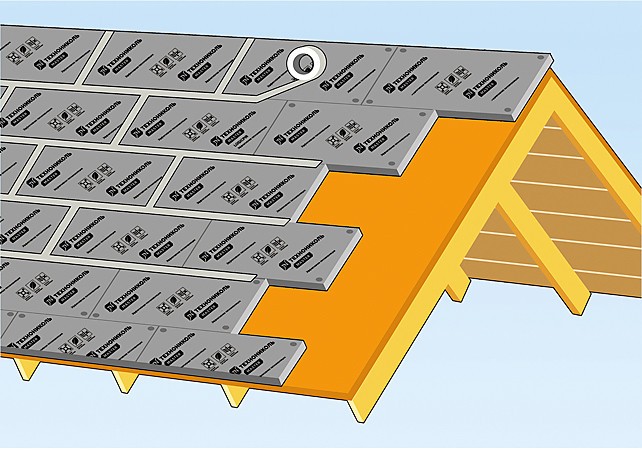

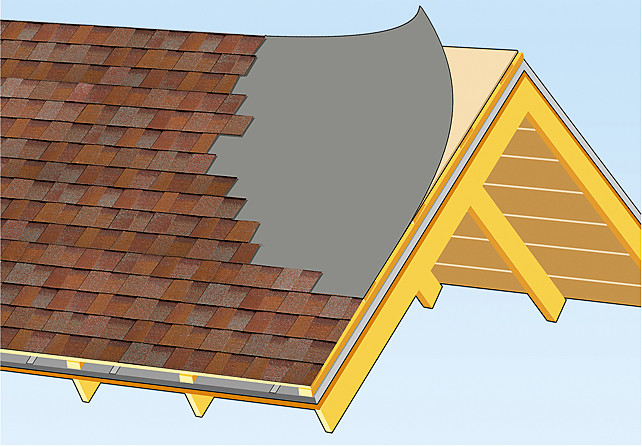

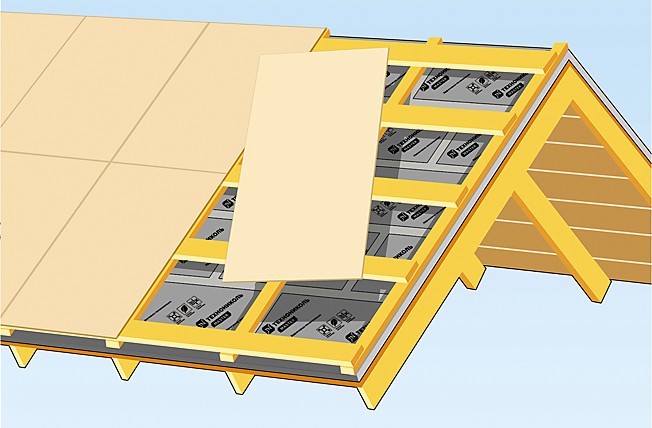

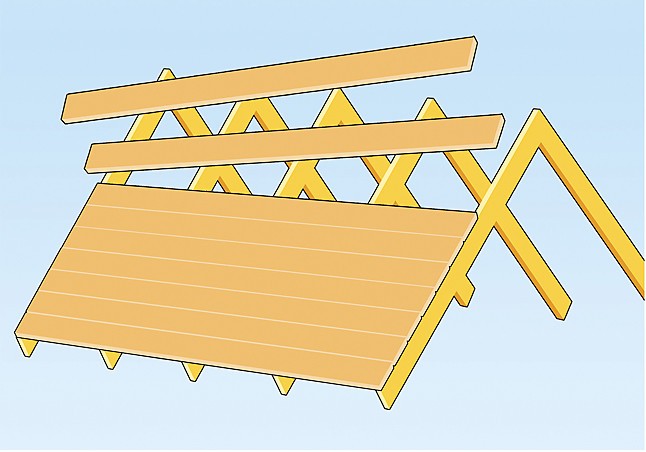

Схема изоляции мансарды

Фото: ТехноНИКОЛЬ

1 — многослойная гибкая битумная черепица SHINGLAS; 2 — подкладочный ковёр ANDEREP PROF; 3 — деревянный настил; 4 — разреженная обрешётка; 5 — контрбрус для вентканалов; 6 — плиты теплоизоляционные LOGICPIR Скатная крыша; 7 — скотч алюминизированный; 8 — пароизоляционная плёнка ТехноНИКОЛЬ; 9 — дощатый настил; 10 — деревянная стропильная система

В частном домостроении PIR применяют для теплоизоляции междуэтажных и чердачных перекрытий, скатных крыш и фасадов с последующей облицовкой сайдингом или отделкой штукатуркой. В последнем случае весьма кстати плиты, кашированные стеклохолстом, который создаёт отличную основу для нанесения и адгезии декоративной массы.

При утеплении саун и бань используют плиты PIR, кашированные алюминиевой фольгой. С ними отпадает необходимость в обустройстве дополнительного паробарьера, и можно быть уверенным в том, что пар не выйдет за пределы парилки. А значит, все несущие стены, перегородки, перекрытия останутся сухими и не будут подвержены увлажнению и образованию колоний плесени и грибка.

Преимущества	Недостатки
Рекордно низкая теплопроводность λ = 0,021 Вт/(м • К).	Незначительная усадка в первые годы после монтажа (от 0,02 до 2 %).
Небольшая масса материала снижает нагрузки на несущие конструкции.	Горючая (группа горючести Г1).
Стойкость к механическим и динамическим нагрузкам.
Не впитывает влагу.
Не поддерживает горение, не распространяет пламя.
Широкий диапазон рабочих температур от –65 до +110 °С.
Монтажные работы можно вести круглый год.
Срок службы до 50 лет.

Разумеется, PIR как современный, технологичный материал, обладающий более высокими потребительскими свойствами, стоит дороже других теплоизоляционных изделий. Цена 1 м² колеблется от 250 до 950 руб. в зависимости от толщины.

Однако если рассматривать его характеристики и теплотехнические качества в совокупности, а также учитывать способ использования, то зачастую он оказывается эффективнее других теплоизоляционных материалов. И чтобы достичь нормативных значений теплового сопротивления ограждающей конструкции (в зависимости от региона строительства), необходим слой изоляции меньшей массы и толщины. Поэтому общая стоимость комплексной строительной системы с его применением может стоить столько, сколько и с другими утеплителями, или незначительно дороже, особенно если заложить материал на стадии создания проекта.

Таким образом, с помощью PIR-изоляции можно создать тонкие и лёгкие теплоизолирующие конструкции для городских квартир, использовать его для обустройства загородных домов с низким и даже пассивным энергопотреблением. А главное — обеспечить экономию материалов, времени и затрат на рабочую силу, уменьшить толщину стен и благодаря этому сократить затраты на каркас здания и сопутствующие материалы.

В российском строительном законодательстве существует градация материалов по горючести. К негорючей теплоизоляции относятся только неорганические продукты, например каменная вата, а органические по определению являются горючими, но в разной степени. И по этому показателю PIR лидирует, так как соответствует минимально возможной группе горючести — Г1 по ГОСТ 30244-94. За счёт повышенной химической стойкости полимерной цепочки, из которой состоит PIR, на воздействие открытого огня он реагирует необычным образом. Наружные слои материала обугливаются, образуя «пористую» углеродную матрицу. Она защищает внутреннюю область полимера и препятствует дальнейшему распространению горения. В отсутствии источника пламени он самостоятельно затухает. И если счистить верхний слой, мы обнаружим неповреждённый материал.

Владимир Шалимов

Ведущий технический специалист по направлению PIR компании «ТехноНИКОЛЬ–Строительные Системы»
