Тепло нашего дома

Чем хуже погода, тем больше хочется, чтобы в квартире было уютно и тепло. Что же для этого нужно? Кроме сокращения теплопотерь, связанных с окнами и балконными дверями, стоит подумать и о рациональной системе отопления.

За последние 3-5лет существенно изменились требования и условия разработки проектов систем водяного отопления жилых зданий, что определяется принятием ГосстроемРФ ряда изменений к уже действующим нормативным документам, например СНиП 11-33-79 "Строительная теплотехника" (изменения N3, 4),СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Вместе с тем на российском рынке появилось большое количество современного отопительного оборудования из Европы, причем не только традиционного, такого как радиаторы водяного отопления, но и принципиально нового для России, как например водяные и электрические системы теплого пола и ряд других. Следует отметить, что при выборе системы отопления все большее значение начинают приобретать не только ее эффективность, но и степень экономичности, а также эстетичный, современный дизайн.

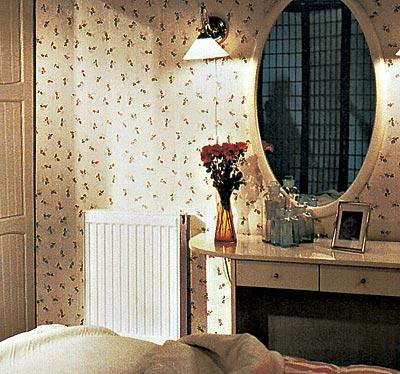

Радиаторы водяного отопления

Еще пять лет назад замена радиаторов водяного отопления представляла собой чисто техническую проблему. Купить можно было только российское оборудование, да и то после длительных поисков. Сейчас же на российском рынке присутствует продукция более тридцати фирм-производителей из 13стран, в основном, Европы. Наиболее широко представлены изделия итальянских фирм, которые в 1994году первыми вышли на неосвоенный российский рынок.

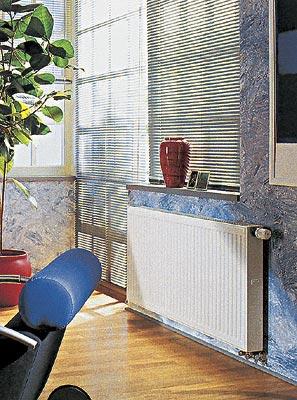

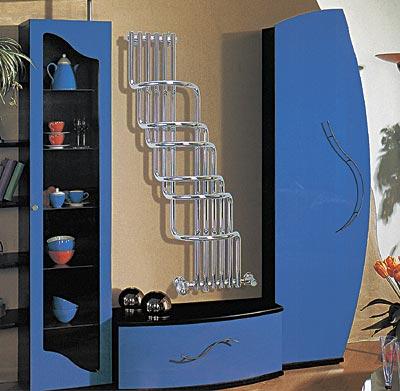

Радиаторы водяного отопления, различаясь по дизайну (трубчатые, панельные и секционные) и материалу (чугун, сталь, алюминий и сочетание сталь-алюминий), имеют ряд общих параметров, которые определяют их длительное и безопасное использование.

Безусловно, важнейший параметр- это предельное выдерживаемое радиатором давление. Поэтому первый вопрос, который надо задать продавцу, покупая радиатор,- какое рабочее и опрессовочное (испытательное) давление, зафиксировано в паспорте изделия и подтверждено гарантией. Среднее рабочее давление в отопительных магистралях составляет 2-3 атмосферы. Это относится, в основном, к старым кирпичным домам и пятиэтажкам. Всовременных высотных панельных зданиях давление в отопительных системах значительно выше. Основная нагрузка на радиаторы приходится во время испытаний коммуникаций повышенным давлением (опрессовки), при этом давление кратковременно поднимается до 6-8 атмосфер, а иногда и выше. Поэтому желательно использовать радиаторы, рассчитанные на более высокие показатели давления. Впротивном случае вы рискуете испортить свою квартиру и затопить соседей из-за разрыва труб радиатора, такие случаи, к сожалению, не редкость. Так как испытания магистралей проводят обычно в конце июля-начале августа, то есть в самый разгар отпусков, последствия такого несчастного случая могут быть достаточно тяжелыми.

Из многолетнего опыта установки европейских моделей отопительных систем в Москве известно, что лучше использовать радиаторы с рабочим давлением 8-10 атмосфер в домах старой постройки и с более высоким рабочим давлением в высотных домах. Для новостроек можно порекомендовать биметаллические радиаторы Sira CF-500 или разработанные специально для высотных домов Irsap Tesi и Calidor Super, выдерживающие наиболее высокие рабочие и испытательные давления.

Радиаторы с более низкими рабочими и испытательными возможностями можно использовать только там, где давление в отопительной системе гарантированно не может быть выше паспортного- а это коттеджи с автономными отопительными системами.

Есть и еще ряд параметров, на которые надо обязательно обратить внимание при покупке системы водяного отопления. Один из них- межцентровое расстояние и диаметр входных отверстий радиаторов. Принятые в России межцентровые расстояния- 500 и 300мм. Наиболее распространенный диаметр входных отверстий- 1/2 дюйма. Если эти параметры отличаются, при монтаже системы придется подгибать подводящие трубы и приобретать переходники. Вэтом ничего страшного нет, но работа несколько усложняется. Обязательно обратите внимание и на конструкцию подвода труб. Унекоторых моделей радиаторов (например Platella Universal) предусмотрен нижний подвод, в наших домах такой вариант встречается достаточно редко и, как правило, в недавно построенных домах или домах после капитального ремонта.

При покупке радиатора не упустите из виду наличие у него воздуховыпускного клапана или, как его иначе называют, крана Маевского. Это чрезвычайно полезная деталь, которая позволит вам, не прибегая к помощи мастеров, самостоятельно спустить из системы отопления воздушную пробку. Клапан входит в комплект некоторых моделей радиаторов, но чаще предлагается отдельно.

Кроме того, принципиально важны размеры самого радиатора и его теплоотдача. Рассчитывая необходимую мощность системы для помещения с высотой потолков до 3-х метров, одним окном и одной дверью, надо исходить из показателя 1кВт на 10м². Для лучшей теплоотдачи радиатора при его монтаже необходимо следовать рекомендациям изготовителя, обращая особое внимание на расстояния между радиатором и стеной, полом и подоконником.

И наконец, весьма важная деталь системы- прилагаемая к каждому устройству система крепежа. Вбольшинстве случаев в ней предусмотрена возможность регулировки уже установленного радиатора по уровню, что облегчает его монтаж.

Одновременно с заменой радиаторов на подводящих отопительных коммуникациях желательно установить краны для перекрывания воды, это существенно облегчит замену радиатора при возникновении каких-либо аварийных ситуаций.

Регуляторы температуры имеет смысл ставить только в тех домах, где в отопительной системе давление воды достаточно высокое, поскольку подавляющее большинство терморегуляторов отопительных систем представляют собой устройства, с помощью которых можно уменьшить поток горячей воды через отопительную систему за счет уменьшения просвета в трубе, через который подается вода. Ав малоэтажных домах и домах старой постройки, где напор воды и так невелик, установка терморегуляторов приводит к еще большему снижению подачи воды и в результате, непрогреву радиаторов.

И в заключение о ценах на радиаторы водяного отопления. Стоимость панельного радиатора в зависимости от мощности колеблется от50 до250долларов, причем чем выше мощность, тем дешевле обойдется каждый Ватт теплоотдачи. Стоимость секции конвекторного радиатора колеблется от15 до25долларов, обычно предлагается устройство из 6-8 секций. Отечественные чугунные радиаторы МС-140 с межцентровыми расстояниями 300 и 500мм и Б-З-140-300 можно приобрести приблизительно по $5 >за одну секцию, стандартный комплект поставки- 7секций. Впродаже сейчас можно встретить и отечественные стальные радиаторы «Комфорт» и «Универсал», а также алюминиевые «Урал» и «РС».

Теплый пол

Нетрадиционной для России, но приобретающей с каждым годом все большую популярность формой отопления помещений становятся теплые полы. Разнообразные конструкции этих отопительных систем уже почти четверть века широко применяются в Европе. Сейчас на российском рынке представлены две разновидности теплых полов: полы с водяным подогревом и кабельные системы. Ких существенным преимуществам можно отнести отсутствие в помещении видимых элементов систем отопления, повышенную звукоизоляцию пола, возможность регулирования температуры воздуха одним терморегулятором. Но, пожалуй, самое важное достоинство теплых полов по сравнению с традиционными радиаторными системами отопления- это улучшенный тепловой режим в помещении.

Теплый пол с водяной системой обогрева

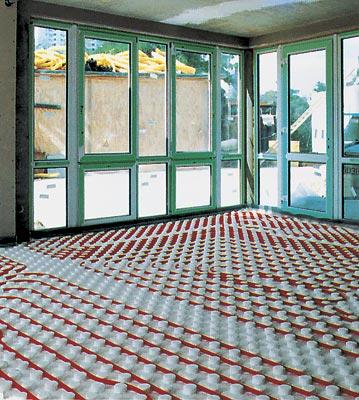

Идея теплого пола с водяным обогревом чрезвычайно проста и рациональна. На пол обогреваемого помещения укладываются тепло- и гидроизоляционная прослойки, а поверх них монтируются металлополимерные трубы с шагом, при котором достигается оптимальное распространение тепла в помещении. Способы крепления труб к полу могут быть разнообразны. Это и тепло-, и звукоизоляционные панели, и блоки со специальными фиксаторами для металлополимерных труб, и крепление гарпун-скобами, металлической сеткой с поворотными клипсами, и разнообразные фиксирующие шины. По краям помещения монтируется демпферная (компенсирующая тепловое расширение) лента, после чего поверх труб делается бетонная стяжка, которая и является теплопередающим элементом в этой системе отопления. Кпрочим компонентам системы относятся распределительный коллектор в комплекте с краном для выпуска воздуха и шаровым запорным краном, а также комнатный терморегулятор. Стоимость квадратного метра комплекта теплого пола с водяным отоплением- от21доллара (без учета стоимости работ). Подробно процесс монтажа водяного теплого пола был описан в предыдущем номере журнала (N10 (12) 1998).

Водяные теплые полы надежны и долговечны, могут работать как от систем центрального отопления, так и от отопительных котлов. Срок службы металлополимерных труб при соблюдении расчетных параметров (температура и давление) по оценкам специалистов должен быть не менее 50лет. При этом максимальная температура теплоносителя не должна превышать 70С, а максимально допустимая скорость потока воды не должна быть больше 1 м/с. Диаметр используемых металлополимерных труб составляет 1/2 дюйма. Теплоотдача квадратного метра такого пола достигает 70-100 Вт. Высота конструкции системы теплых полов с водяным обогревом фирмы Rehau (Германия) составляет приблизительно 52мм.

Кабельные системы обогрева полов

В последнее время все более широкое применение для обогрева помещений приобретают теплые полы с кабельными системами обогрева. Вотличие от обычных систем отопления, они позволяют осуществить гораздо более равномерный нагрев помещения, при этом температура пола превышает температуру воздуха всего на 2-3 градуса, создавая оптимальный для человека тепловой режим.

В состав комплекта для монтажа теплого пола как правило входят электрический нагревательный кабель, терморегулятор, термодатчик, монтажные направляющие. Питание системы осуществляется от сети 220В. Омонтаже теплого пола наш журнал уже писал (ноябрь1997г.), но тем не менее, кратко напомним. На старую бетонную стяжку или прямо на перекрытие укладывается слой теплоизоляции (жесткий пенопласт, пробковые плиты, изофлекс, пенополиуретан) толщиной 2-5 сантиметров. Толщина теплоизоляции определяется расположением помещения. Обязательно надо делать теплоизоляцию в цокольных этажах или на бетонных полах. Вмногоэтажных зданиях укладка теплоизоляции желательна, но не обязательна. Поверх теплоизоляции делается стяжка толщиной 1сантиметр, на которой располагаются монтажные направляющие. Нагревательные секции укладываются на поверхность равномерно, с постоянным шагом 10-20 сантиметров, не доходя примерно 5сантиметров до стен. Датчик температуры устанавливается в пластмассовой трубке между витками нагревательного кабеля. Иногда под монтажными направляющими и нагревательным кабелем устанавливается тепловыравнивающий металлический экран. Поверх кабеля также делается бетонная стяжка толщиной от2 до5сантиметров. Отделочное покрытие пола может быть любым, по вашему желанию: кафельная плитка, мрамор, ковровое покрытие, паркет или паркетная доска.

Регулятор температуры располагается на стене в наиболее удобном месте. Монтажные концы от нагревательного кабеля и датчика подключаются к терморегулятору. Если укладывается несколько нагревательных секций, их подключение осуществляется через распаечную коробку, устанавливаемую под терморегулятором.

Терморегуляторы, как правило, имеют диапазон регулировки температуры от +10до +40С. Многие из них обладают энергосберегающей функцией день-ночь, имеют встроенные часы или возможность программирования режима работы на неделю.

Нагревательные кабели, используемые в теплых полах, изготавливаются из материалов, обеспечивающих повышенную надежность. Они имеют двухслойную изоляцию со специальной обработкой, что делает ее негорючей и неплавящейся, с повышенной износостойкостью, что предохраняет кабель от коррозии. Экранирующая оплетка обеспечивает механическую и электрическую защиту и предотвращает распространение электромагнитных полей. Впродаже встречаются нагревательные кабели без металлической оплетки. Они надежны и стоят значительно дешевле, но все-таки не стоит экономить на безопасности. Не менее важно и то, какая кабельная система будет устанавливаться- одно- или двухпроводная. Предпочтение стоит отдать двухпроводной, она более безопасна с точки зрения возникновения электромагнитных полей.

Срок службы кабельного "теплого пола" не ниже, чем у любой скрытой проводки. Крупные фирмы-производители оборудования для теплых полов дают гарантию на свою продукцию более 15лет и обещают, что нагревательный кабель прослужит столько, сколько будет существовать пол, в котором он установлен.

Теперь о том, как рассчитать необходимую мощность нагревательного кабеля в зависимости от площади помещения. Для обогрева 1,5-2м² требуется кабель мощностью примерно 0,2кВт, а для помещения площадью 18-22м²- мощностью 2,0кВт. Реально потребляемая мощность системы оказывается ниже- примерно 70% от номинала зимой и 10% в межсезонье. Средний расход электроэнергии в год на 1м² помещения при условии правильной установки системы составляет примерно 100кВт, то есть обогрев комнаты площадью в 20квадратных метров в течение года по действующим сейчас расценкам на электроэнергию обойдется примерно в 420рублей.

Наиболее широко на российском рынке сейчас представлены комплекты оборудования для электрического "теплого пола" фирм CEILHIT (Испания) и DE-VI (Дания). Менее распространены комплекты фирм ACSO (Франция) и NOKIA (Финляндия). Нельзя не упомянуть и о российско-германских кабельных обогревательных системах фирмы «ИНТЕГРАЛ». Они комплектуются терморегуляторами фирмы EBERLE (Германия).

Стоимость комплекта кабельной системы обогрева пола составляет 25-35 долларов за квадратный метр. При этом стоимость самого кабеля- 10-15 долларов за метр.

И последнее, о чем обязательно нужно помнить, это то, что в соответствии с действующим СНиПом время полного затвердевания бетона- 28дней. До этого систему электрического нагрева пола включать ни в коем случае нельзя!

Отапливающий плинтус

Еще одно необычное отопительное устройство- отапливающий плинтус. Это нечто среднее между обычным электрическим радиатором и электрическим теплым полом. Кего достоинствам, по сравнению с электрорадиаторами, можно отнести равномерный прогрев помещения и незаметность. От электрических теплых полов отапливающий плинтус отличается не только простотой монтажа и доступностью нагревательных элементов для замены, но и тем, что нагревается до достаточно высокой температуры (70С) и требует внимательного к себе отношения.

Отопительный плинтус представляет собой напольный плинтус из полированного известняка высотой 10-13 сантиметров, толщиной 2,5сантиметра и длиной 65сантиметров с вмонтированным в него электрическим нагревательным элементом мощностью 80-100 Вт. Известняк хорошо прогревается и аккумулирует тепло, благодаря этому не требуется высокая мощность нагревательных элементов. Чтобы прогреть воздух в комнате с высотой потолков до 3-х метров до температуры +20+22С требуется одна секция электроплинтуса на 2,5-3 квадратных метра помещения. Отопительные элементы чередуют с необогревающими участками плинтуса из того же камня, что позволяет сделать непрерывное обрамление помещения с равномерным обогревом со всех сторон.

Стоимость одной секции электрического отопительного плинтуса составляет приблизительно 30долларов США, а чтобы нагреть с их помощью комнату в 20м² потребуется примерно 1500кВт электроэнергии в год, что по ныне действующим расценкам составит около 320рублей.

И в заключение еще об одном, только начинающем получать распространение в России, но уже давно используемом в Скандинавских странах способе отопления- это некабельный рулонный модуль Alson. Он представляет собой уже готовый нагревательный элемент, монтаж которого чрезвычайно прост: нужно раскатать рулон, прикрепить края степлером к полу или стене и можно включать в розетку 220В. Поверх нагревательного элемента можно монтировать паркет, стеновые панели и тому подобные отделочные материалы, не боясь пожара или деформации отделочных материалов от перегрева. Модуль Alson нагревается не более чем до 35С и не требует сложных регулировочных устройств. Кдостоинствам этого модуля можно отнести также и то, что работает он при напряжении 24В. Стандартные размеры модуля Alson: ширина от30 до120сантиметров, длина от0,9 до7,2метров.

До тех пор, пока у нас в квартирах не будут установлены счетчики, отопление горячей водой будет наиболее экономичным. Хотя с точки зрения равномерности обогрева помещения, комфортности и дизайна альтернативные системы отопления будут приобретать все большее распространение.

Радиаторы водяного отопления для использования в городских условиях

(*) — тепловая мощность 1-й секции.

Радиаторы водяного отопления для автономных систем отопления

(*) — тепловая мощность 1-й секции.
