"Мы делаем "одежду" для огня",- провозгласил руководитель голландской фирмы, занимающейся производством каминов, Гарри Болей. Амы, владельцы квартир, выбираем эту «одежду», сообразуясь с собственными вкусами и техническими требованиями, которые предъявляет нам каждое конкретное помещение.
В журнале «Идеи вашего дома» материалы о каминах публиковались неоднократно (
«Автономные отопительные системы»,
«Источник тепла и покоя « и
"Огонь, дрова и дымовые трубы..."). Вних освещались разные стороны проблемы создания "одежды" для огня в загородном доме. Причем речь преимущественно шла о сооружении каминов из кирпича. Цель этой статьи- обсудить основные аспекты «каминного» вопроса в городской квартире.
Юридические аспекты
На сегодняшний день в России не существует общегосударственного нормативного документа, который очерчивал бы круг требований к сооружению каминов в городских квартирах и загородных домах. Причем нет ни разрешительной, ни запретительной документации. Вдействующих нормах СНиПа «Отопление, вентиляция и кондиционирование» содержатся рекомендации по сооружению печей (СНиП 2.04.05-91 «Печное отопление»). Строители каминов обычно используют как руководство к действию параграфы этого документа, посвященные проектированию дымовых труб (3.73, 3.76), организации теплоизоляции вокруг дымохода (3.83) и обеспечению противопожарной безопасности (3.84, 3.86). Хотя юридически этот документ относится только к печам и не содержит упоминаний о каминах.
Такие упоминания встречаются в некоторых территориальных законодательных документах. Например, определенные ограничения вносят Московские городские строительные нормы, принятые в 1996 г. (МГСН "Жилые здания" 3.01-96). Согласно этому закону, установка камина допускается в квартирах на последнем этаже жилого дома либо на предпоследнем этаже, при условии, что квартира двухэтажная и имеет одного владельца. Правило не распространяется на здания, в проекте которых уже заложен канал дымохода (речь идет о современных домах индивидуальной планировки, а также о старых, дореволюционной и "сталинской" постройки,- они отапливались печками-буржуйками и газовыми котлами, поэтому дымоходный канал был одним из необходимых атрибутов конструкции здания). Втаких домах, при условии, что дымоход находится в рабочем состоянии, построить камин может житель любого этажа.
Первыми документами, посвященными непосредственно каминам, стали Территориальные нормы пожарной безопасности Санкт-Петербурга и Ленинградской области «Камины. Общие технические требования. Методы испытаний. ТНПБ 6-01-99». Здесь оговариваются материалы, используемые при сооружении камина, предтопочной площадки и теплоизоляции дымохода, параметры конструкции и помещения, в котором ее предполагается расположить, а также методы испытаний каминов.
Отсутствие единой законодательной базы рождает путаницу и неразбериху, которые неизменно сопутствуют возведению каминов в городских квартирах. На сегодняшний день создание такого сооружения приравнивается к перепланировке квартиры и, следовательно, предполагает получение аналогичного пакета разрешительной документации (в Москве документом, на основании которого проводится выдача всех разрешений, является Закон «О порядке переустройства помещений в жилых домах на территории города Москвы» от 29 сентября 1999 г.).
Из чего же состоит этот пакет документов? Прежде всего, потребуется разрешение Пожарнадзора района или округа. Для получения этого разрешения нужно:
1. Предоставить план перепланировки. Его чаще всего создают совместными усилиями двух организаций: фирмы, занимающейся монтажом каминов, и проектной организации, имеющей лицензию на составление плана перепланировки.
2. Вотдельных случаях может потребоваться техническое заключение о состоянии конструкций дома (ТЗК). ТЗК содержит информацию об инженерных обследованиях несущих и ограждающих конструкций дома, а также выводы о технической возможности проведения перепланировки.
3. Получить указания и дополнения в компании, имеющей лицензию на разработку рекомендаций по противопожарной безопасности (например, ВНИИПО МЧС, г. Балашиха).
4. Наконец, получить разрешение Управления государственной противопожарной службы (УГПС) района или округа.
Согласование с пожарными, как показывает практика, самый ответственный этап получения разрешения. Далее вам потребуется согласовать разработанный проект в специализированных организациях (мы приводим список инстанций для Москвы, в других городах перечень может чуть отличаться):
органе Санэпидемнадзора округа (СЭС);
районном архитектурно-планировочном отделе (РАПО);
у балансодержателя или собственника дома (ДЭЗ или ТСЖ);
в МосжилНИИпроекте Государственной жилищной инспекции префектуры административного округа;
газовой технической инспекции (если в доме есть газ);
Мосгорэкспертизе;
Мосэнерго и Энергонадзоре;
Теплосети и Мосгортепле (если переносятся батареи);
жилищной инспекции округа.
Затем надо будет получить письменное заявление владельцев соседних, выше- и нижерасположенных помещений, что они не возражают против перепланировки, и заверить их подписи в ЖЭКе. Последним этапом процедуры является заседание МВК и утверждение протокола за соответствующим номером.
В каждой из согласующих организаций вам предстоит официально уплатить ведомственные сборы (в совокупности- $800 и выше). И это только официальные расходы. На практике же согласование жителю Москвы обходится в $2000-3500 (жителю Московской области- на 30-40% дешевле). Если вы собираетесь не только строить камин, но в ближайшем будущем проводить и другие перепланировочные работы в квартире, советуем объединить эти мероприятия. Тогда не потребуется получать разрешительную документацию дважды. Многие будущие хозяева каминов ограничиваются получением одного разрешения от пожарных, надеясь, что остальные организации просто не будут устраивать проверок на их территории. Такая ситуация чревата дальнейшими проблемами, например с ЖЭКом, и к тому же противозаконна. Согласно Жилищному кодексу, квартировладелец или наниматель, который предпринял самовольное переустройство жилого помещения, обязан привести его в прежнее состояние за свой счет (Жилищный кодекс, ст. 84, ч. 3).
Заниматься получением всего пакета разрешительной документации самостоятельно не берется практически ни один заказчик, на это уходит очень много времени- полгода, а иногда и того больше, и результат не всегда оказывается положительным. Существует множество архитектурно-строительных компаний, специализирующихся на получении разрешений в МВК. Рекомендуем вам доверить решение этой ну очень непростой проблемы специалистам. Вы заплатите фирме около 10% от общей суммы проекта и сэкономите массу времени (специалисты решают эту проблему за 2-3месяца), да и положительный результат будет более вероятен.
Если вы покупаете квартиру на этапе строительства дома, у вас есть возможность решить проблему "прописки" камина другим способом- внести необходимую информацию о нем в поэтажный план еще до завершения строительных работ. Этот вопрос обговаривается с проектировщиками здания, которые берут на себя все заботы по согласованию изменений в конструкции дома с пожарными и вносят соответствующие коррективы в план. После этого сооружение камина уже не будет рассматриваться как перепланировочные работы.
В домах дореволюционной постройки потребуется провести экспертизу состояния дымохода (то есть проверить его на плотность, пожаробезопасность). Освидетельствование и чистку проводят, в том числе, государственные организации, например Ремжилсервис, где стоимость всей процедуры составляет около 1000 рублей. Если в дальнейшем при строительстве камина вы не нарушаете целостности конструкций здания, никакой другой разрешительной документации получать не требуется. Правда, в старых домах обычно установлены деревянные или смешанные перекрытия, и пожарные выдают разрешение на установку камина "со скрипом". Вэтом случае вам скорее всего потребуется экспертиза специализированной фирмы (например, той же самой ВНИИПО МЧС из Балашихи).
Предварительные заботы
Вы, конечно же, полны уникальных дизайнерских идей и спешите реализовать их на практике. Не спешите. При составлении плана комнаты с камином первым делом придется учесть несколько технических требований. Прежде всего, нельзя располагатькамин на пути возможных сквозняков, иначе вы будете испытывать постоянные проблемы с обеспечением нормальной тяги. Самые сильные сквозняки, как известно, возникают на прямой между оконными и дверным проемами. Есть и более извилистые пути движения воздуха. Их траектория зависит не только от местонахождения окон и дверей, но и от системы вентиляции. Определить оптимальное место лучше под руководством специалиста- большинство фирм, занимающихся монтажом каминов, дают подобные консультации.
Учитывайте наличие в помещении дымового канала (так обычно называют уже существующие в доме дымовые шахты, хотя на практике принципиальных различий между понятиями "дымоход", "дымовой канал" и "дымовая труба" никто не делает). Расстояние между дымовым каналом и камином должно быть минимальным. У"пристенных" каминов центр отверстия дымохода в стене примыкания может отклоняться от вертикальной оси на 150мм, у угловых- располагается на любой из стен на расстоянии не более 300мм от угла. Идеальным вариантом является расположение этого центра на высоте 1,9-2м от уровня чистого пола.
Дымовые каналы обычно располагаются либо внутри стен из негорючих материалов (так называемые стенные каналы), либо отдельно, на самостоятельном фундаменте (коренные). При отсутствии в помещении первых и вторых над камином устраивают надсадные каналы, опирающиеся на топочную часть конструкции, или же подвесные, крепящиеся растяжками к потолочному перекрытию и стенам.
Обязательно проследите, чтобы стена, к которой примыкает камин, была выполнена из негорючих материалов. Вней не должны проходить какие-либо коммуникации- электропроводка, трубы газо- и водоснабжения. Перед дверцей топки надо предусмотреть свободное пространство не менее 1,5м, которое нельзя заполнять мебелью.
СНиП 2.04.05-91 "Отопление, вентиляция, кондиционирование"
Печное отопление
3.73. Высоту дымовых труб, считая от колосниковой решетки до устья, следует принимать не менее 5м. Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:
не менее 500мм- над плоской кровлей;
не менее 500мм- над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5м до конька или парапета;
не ниже конька кровли или парапета- при расположении дымовой трубы на расстоянии от 1,5 до 3м от конька или парапета;
не ниже линии 10 к горизонту- при расположении дымовой трубы от конька на расстоянии более 3м.
Дымовые трубы следует возводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением.
Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, следует принимать равной высоте этих труб.
3.76. Дымовые трубы на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 55мм.
3.83. Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих и трудногорючих материалов следует предусматривать в свету не менее 130мм, от керамических труб без изоляции- 250мм, а при теплоизоляции с сопротивлением теплопередаче 0,3м2С/Вт негорючими или трудногорючими материалами- 130мм.
Пространство между дымовыми трубами и конструкциями кровли из негорючих и трудногорючих материалов следует перекрывать негорючими кровельными материалами.
Каминное оборудование подбирается с учетом нагрузок на пол и несущие стены. Если нагрузка превышает несущую способность перекрытий (наборные перекрытия из плит в типовых квартирах в среднем выдерживают нагрузку 400-600кг/м2, монолитные- 1000кг/м2 и более), то они должны быть усилены. Укрепление обычно осуществляют с помощью металлопроката или железобетона. Большинство каминов, устанавливаемых в квартирах, по своему весу укладываются в промежуток от 300 до 800кг. Вэтот промежуток не попадают сооружения из кирпича, они слишком тяжелы (весят до нескольких тонн). Поэтому кирпичные конструкции в городских квартирах встречаются крайне редко.
Обеспечение пожаробезопасности
Вопрос обеспечения пожаробезопасности затрагивает сразу несколько проблем. Во-первых, конструкция и теплоизоляция самого дымохода. Он должен быть вертикальным, без уступов. При необходимости допускается отклонение дымовых каналов на угол не более 45 от вертикали. Вокруг труб дымохода создается теплоизоляционная шахта- из минеральной ваты, пенобетонных блоков или кирпича. Расстояние от наружной поверхности труб до стропил, обрешеток и других деталей перекрытий и кровли определяется в соответствии с нормами СНиПа 2.04.05-91 (3.83): для кирпичных и бетонных труб оно составляет 130мм, для керамических без теплоизоляции- 250мм, с теплоизоляцией- 130мм. Для труб из "нержавейки" типа "сэндвич" (в строительных нормах они не упоминаются) это расстояние составляет 150-160мм от внутренней стенки трубы (если следовать европейским нормам).
Во-вторых, теплоизоляция кровли и перекрытий, выполненных с применением горючих материалов. Для ее обеспечения чаще всего используются минеральная вата, металлические пластины, а также всевозможные огнебиозащитные мастики и средства обработки для дерева, металла и других материалов (их производят многие российские фирмы: «НАУЧНЫЙ ИННОВАЦИОННЫЙ ЦЕНТР СТРОИТЕЛЬСТВА И ПОЖАРНОЙ БЕЗОПАСНОСТИ» (НИЦС и ПБ), «РОГНЕДА», «СОЮЗСПЕЦИЗОЛЯЦИЯ», «ПРОМО-ИНВЕСТ» и др.).
Следующая забота- обеспечение пожаробезопасности предтопочной площадки (если она выполнена из горючих материалов). Для этой цели используют керамическую плитку, каменные плиты или металлические листы. И, наконец, если стена, к которой прислонен камин, состоит из горючих материалов, потребуется соорудить дополнительный «простенок» в полкирпича (он должен быть шире топки).
Территориальные нормы пожарной безопасности Санкт-Петербурга и Ленинградской области Камины. Общие технические требования.
Методы испытаний. ТНПБ 6-01-99
2. Камин- отопительный прибор, принцип действия которого основан на излучении тепла от горящего топлива и от разогретых стен топочного пространства в обогреваемое помещение.
5.2. Конструкция камина и дымохода должна обеспечивать постоянное поступление воздуха в топочную камеру при топке, при этом в верхней зоне топочного отверстия при открытом топочном отверстии скорость воздушного потока должна быть не менее 0,25м/с.
5.8. Температура внешней поверхности камина (кроме металлических деталей, закрывающих и обрамляющих топочное отверстие), не должна превышать 363 К (90С), независимо от температуры воздуха в помещении.
5.9. Расстояние от топочного отверстия до горючих материалов и конструкций должно быть таким, чтобы температура их поверхности была не более 50С.
5.11. Отношение площади топочного отверстия к площади сечения дымовой трубы должно быть в пределах 8-15. Площадь сечения дымовой трубы должна быть не менее 0,03м2.
5.21. Для строительства дымовых труб (каналов) следует использовать: плотный красный строительный кирпич марки не ниже М125, блоки из жаростойкого бетона, гончарные трубы и металлические трубы с теплоизоляцией с тепловым сопротивлением не менее 0,5м2С/Вт. Трубы должны быть изготовлены из нержавеющей кислотостойкой стали.
5.22. Каждый камин должен иметь обособленный дымовой канал.
Вентиляция
Одна из главных проблем, с которой сталкиваешься при сооружении камина,- вентилирование помещения. Для нормального функционирования камина следует предусмотреть организацию дополнительного притока воздуха в помещение из расчета, что топка закрытого типа в среднем потребляет около 200-300м3/ч (для открытых очагов эта величина может достигать 800-1000м3/ч).
Планировка типовых домов в России рассчитана на приток свежего воздуха через неплотности строительных конструкций. Использование современных стеклопакетов "герметизирует" помещение и, тем самым, практически полностью исключает этот способ проветривания. Конечно, можно воспользоваться самой обычной форточкой- нет ничего проще и удобнее! Но зимой многие хозяева отказываются от этого, опасаясь сквозняков. Вот и приходится строителям изощряться и придумывать другие способы поступления кислорода, например устанавливать специальные системы вентиляции. Самые примитивные из них просто подают в помещение воздух с улицы, более сложные- еще очищают и нагревают его.
Существуют и более экзотические варианты. Так, под оконной рамой можно пробить небольшое сквозное отверстие- через него воздух будет поступать в помещение с улицы (разумеется, отверстие обеспечивается регулирующей заслонкой). Вэтом случае под окном желательно установить конвектор отопления, благодаря которому холодный поток при поступлении в помещение будет нагреваться. Другой вариант- устройство вентиляционного канала в стене, выходящей на лестничную клетку. На лестничной площадке всегда достаточно свежего воздуха, поступающего через входные двери, окна на междуэтажных площадках. Причем он уже частично нагрет и не заморозит капризных хозяев.
Конструкции и производители
Всякий камин состоит из трех основных элементов: топки, дымохода и декоративной облицовки. Большинство производителей, представленных на российском рынке, предлагают комплекты из топки и облицовки. Причем к одной топке обычно предусмотрено несколько вариантов декора. И наоборот, одна облицовка совместима с несколькими моделями топок. На нашем рынке присутствуют несколько десятков фирм-производителей: ARKIANE, CHEMINEES PHILIPPE, DEVILLE, GODIN, RENE BRISACH, SEGUIN, SUPRA (Франция), ARRIAGA, FERLUX, FUGAR (Испания), AUSTROFLAMM (Австрия), CAMINETTI MONTEGRAPPA, EDIL KAMIN, PIAZZETTA (Италия), DOVRE (Норвегия), STOVAX (Великобритания), HARK, MAX BLANK (Германия), KEDDY (Швеция) и др. Уникальны в своем роде финские камины фирмы TULIKIVI, изготовленные из талькохлорита- камня, способного накапливать тепло. Ксожалению, эти модели отличаются очень большим весом и поэтому редко устанавливаются в квартирах. Эксклюзивны с точки зрения дизайна изделия BOLEY (Голландия) и FOCUS (Франция). Производством же дымоходов «каминные» фирмы обычно не занимаются, на то существуют свои производители.
Ориентироваться в таком разнообразии производителей очень сложно, тем более что многие из них выпускают камины совершенно разных стилей. По ценовой категории все изделия можно условно разделить на 3 группы: "дешевые" (стоимость комплекта из топки и портала не выше $3-4 тыс.: SEGUIN, DEVILLE, DOVRE и др.), "средние" ($4-10 тыс.: EDIL KAMIN, CHEMINEES PHILIPPE, STOVAX, PIAZZETTA и др.) и "дорогие" (более $10 тыс.: ARKIANE, BOLEY и др.).
Топка. Топку принято называть "сердцем" камина. Здесь сгорают дрова, отдавая свое тепло. Топки отличаются друг от друга материалами изготовления и дополнительными устройствами распределения воздуха в помещении. Могут быть закрытыми и открытыми, а в зависимости от расположения- встроенными в стену, прислоненными или островными.
Почти все "городские" камины оснащены закрытой топкой. Ее преимущества- высокий КПД (до 80%), хорошая пожаробезопасность (топка не выплескивает дым, не стреляет углями), возможность регулирования скорости горения топлива. Во время сжигания дров такая конструкция не требует постоянного присмотра. Даже при неправильной установке закрытой топки в помещение не попадет угарный газ (СО). А, как известно, он вреден для здоровья людей и при большой концентрации способен даже привести к их гибели. Закрытой топке не так, как открытой, страшны сквозняки.
Большинство закрытых топок устроены так: сгорание топлива происходит на колосниковой решетке, воздух для горения поступает через поддувало с регулируемым сечением (в некоторых моделях оно расположено в нижней части конструкции, в других- дополнительно в задних стенках). Зола, просыпаясь через колосниковую решетку, собирается в зольном ящике. Обычно топка устанавливается на металлических ножках, которые входят в комплект или изготавливаются монтажной фирмой. Вслучае их отсутствия выполняется постамент из кирпича или пенобетона. Дверца обычно выполняется из огнеупорного стекла и может быть плоской (наиболее дешевая в производстве), полукруглой (наиболее дорогая) или эркерной. Открывается в сторону или в сторону и вверх. Внекоторых моделях (например, в вертикально вытянутой топке 650 HT/GV от фирмы PIAZZETTA, в модели Univers от фирмы SUPRA) поднимающаяся вверх с помощью роликового механизма дверца фиксируется в поднятом состоянии и позволяет любителям огня эксплуатировать топку в открытом виде.
Некоторые фирмы разрабатывают более сложные конструкции. Это, например, модельный ряд чугунных топок Fovea от CHEMINEES PHILIPPE. Воздух подается в них сразу с трех сторон- через заднюю стенку, нижнее поддувало и фасад. Внутренняя поверхность имеет сложную систему выступов, что позволяет оптимизировать "дымовой лабиринт" и получать довольно высокий КПД- 75%. Интересная особенность топок KEDDY- цельнолитая конструкция (кстати, раньше название этой фирмы писалось по-другому- KEDDDY, и привыкшие к нему покупатели до сих пор считают «подделкой» топки, маркированные как KEDDY). Отсутствие соединительных швов делает конструкцию более долговечной (так, срок годности на топки KEDDY составляет 10 лет).
Отдельные модели топок снабжены дополнительной функцией "чистое стекло": вверху, между рамкой дверцы и стеклом, оставлена щель. Через нее внутрь топки "стекает" холодный воздух, который служит преградой для поступления копоти к чистому стеклу (такой функцией обладают, например, модели F-168, F-148, Univers от фирмы SUPRA).
Открытые топки- это просто ниши из огнеупорного кирпича (например, модель Saturne фирмы SEGUIN или Saint-Jean фирмы CHEMINEES PHILIPPE), керамических блоков (Veneciani фирмы PIAZZETTA) или чугуна (модель Mix от EDIL KAMIN; традиционно открытыми являются английские топки Stovax). Кэтому разряду относятся и полностью открытые очаги (камины такой конструкции представляют собой подиум, на котором горит огонь, и висящий над пламенем зонт-дымосборник, закрепленный только в верхних перекрытиях). Полностью открытые камины есть в ассортименте фирм BOLEY (модели 186, 998, 36 GR и др.), FOCUS (модель Mezzofocus). Обогревательная способность у открытой топки не выше, чем у костра,- она греет, пока горят дрова. По расчетам теплотехников, КПД традиционной открытой топки составляет 5-20%. Коэффициент невысок из-за того, что, во-первых, камин работает при свободном доступе воздуха, поэтому сечение дымоходной трубы для выхода газов должно быть достаточно большим, как следствие- значительная часть теплого воздуха улетает в трубу вместе с дымом. Во-вторых, огнеупорный кирпич (а большинство открытых топок делается из кирпича)- довольно теплоемкий материал и отдает тепло значительно медленнее металлических поверхностей.
Для повышения КПД открытой топки из кирпича необходимо усилить отражающую способность ее внутренних поверхностей- скажем, прикрепить к задней стенке чугунную или металлическую пластину. Подобные "усилители теплоотдачи" предлагает к своим моделям, например, французская фирма RENE BRISACH- RB 7, RB 35. Открытые с четырех сторон топки очень пожароопасны, поэтому в малогабаритных квартирах размещать их не рекомендуется. Если же вы все-таки «заболели» открытым очагом и ни на какие другие варианты не согласны, обязательно поднимите камин на подиум, выполненный из негорючих материалов (это может быть даже огнеупорное стекло).
Дымоход- это "легкие" камина, которые отвечают за создание необходимой тяги и отвод дымовых газов из топки. Может изготавливаться из различных материалов: кирпича, жаростойкого бетона, керамики, металла. Для дымовой трубы важны такие показатели, как тяга, огнеупорные и антикоррозийные свойства материалов. Проходное сечение и высота дымохода рассчитываются исходя из размеров и мощности топки, а также конструкции крыши. Общепринятое соотношение сечения дымохода и размера проема топки (ширина/высота) составляет 1:10. Уфирм-производителей существуют специальные расчетные таблицы, устанавливающие отношение диаметра и высоты дымохода к размерам топки. Лучшая форма- круглая, несколько хуже- квадратная, самая неподходящая- прямоугольная.
Из всех конструкций наиболее популярны сегодня металлические дымоходы типа "сэндвич"- двухтрубные, с заполнением межтрубного пространства негорючей базальтовой ватой. Они выполнены из "нержавейки" толщиной 0,5-0,6мм. На российском рынке представлено довольно большое количество фирм, предлагающих подобные изделия: BOFILL, NIGARA (Испания), HILD, POUJOULAT (Франция), SELKIRK (Великобритания), RAAB (Германия), VILPRA (Литва), FINELINE, "ЭЛИТС", НИИ КМ (Россия). Дымоходы подсоединяются к топкам специальными трубами-переходниками, выполненными также из "нержавейки". Места входа трубы в дымоход и ее соединения с оголовком топки обрабатываются специальными термостойкими герметиками и мастикой. Цены на трубы разных производителей могут довольно сильно различаться: у российских производителей- около $65-80 (для труб диаметром 200мм), у VILPRA и BOFILL 1 пог.м стоит около $80-90, а у POUJOULAT- в 2 раза дороже, $160. Правда, и конструкция последних более совершенна: каждая часть трубы «глухая», то есть с обеих сторон полностью закрыта «нержавейкой».
Существуют и так называемые гибкие дымоходы, изготавливаемые из гофрированной стали (большинство из них двухслойные, без теплоизоляции). Их применяют при модернизации старых кирпичных дымоходов ("гильзирование"- встраивание в существующий дымоход трубы меньшего диаметра), а также при прокладке дымохода на участках сложной конфигурации. Производит эти трубы, например, фирма TUBEST (Франция), стоимость 1 пог.м диаметром 150мм- $48, диаметром 200мм- $65).
Керамические дымоходы на российском рынке представлены немецкой фирмой TONA. Имеют трехслойную конструкцию: внутренний слой- керамика, средний- изоляция, внешний- легкий бетон (пенобетон). Толщина керамической трубы Tonadin- 15мм, она устойчива к коррозии и легко чистится. Между слоем изоляции и бетона предусмотрены пустоты, обеспечивающие проветривание системы. Недостаток керамических конструкций, как и традиционных до недавнего времени кирпичных,- большой вес.
В камине можно сжигать самое разное дерево: дуб, бук, клен, березу, осину. Но не все поленья горят одинаково- быстрота их сгорания зависит от плотности. Породы с мелкими порами (твердые) горят медленно, долго сохраняют тепло. Ктвердой древесине относятся дуб, клен, бук, граб. Доступны и обеспечивают хорошее тепловыделение березовые поленья. Не рекомендуется топить камин слишком мягкими дровами- тополем, ивой ит.п. Также для камина нехороши хвойные породы- они содержат большое количество смолы, сильно коптят и способствуют быстрому загрязнению дымохода. Помимо этого, хвойные породы разбрызгивают искры огня, которые могут стать причиной воспламенения каких-либо предметов вблизи топки.
Не следует класть в камин сырые дрова- они плохо разгораются и способствуют образованию большого количества конденсата (влаги) на внутренней поверхности дымохода. Известно, что свежесрубленное дерево содержит до 50% влаги. Адля топки пригодны дрова, в которых влаги- 15-20% (это соответствует древесине, выдержанной 2-3 года в хорошо проветриваемом и защищенном от осадков месте). При растопке категорически запрещено использовать химические вещества или жидкости- бензин, керосин, спирт, масло. Поленья не должны быть мелкими, оптимальная длина- 2/3-3/4 ширины топочного отверстия.
Огнем в камине можно "играть". Например, окрашивать пламя. Водной из специализированных книг есть рекомендации на этот счет: "Обычная поваренная соль дает интенсивную желтую окраску, хлорид меди- целую гамму красок, в которой сильнее всего выражены голубой и зеленый оттенки. Добавки можно засыпать непосредственно в очаг, но лучше приготовить раствор и пропитать им дрова". Совет, конечно, интересный, но почему-то в книге ничего не написано о вредности паров хлорида меди для человека. Поэтому будьте благоразумны и относитесь к такой информации осторожно, по возможности избегая химических пропиток и добавок. Лучше предпочтите "естественные" способы игры с огнем. Для придания пламени особого рисунка можно использовать пни и корни, а для получения душистого аромата- ветки можжевельника, вишни и яблони.
Где покупать дрова? Этот вопрос решается разными способами, благо с древесиной у нас проблем нет. Одни пользуются отходами расположенной поблизости столярной мастерской (это должны быть только крупные дрова и ни в коем случае- опилки или стружка), другие по договоренности с лесничеством заготавливают топливо впрок, третьи отправляются в магазин каминов и приобретают его там. Более насущной проблемой является хранение дров. И если это довольно легко в условиях загородного дома (построил навес- и храни на здоровье), то в городской квартире все гораздо сложнее. Задумайтесь над вопросом хранения дров заранее. Например, выделите место в одной из подсобных комнат (например, в кладовой). Желательно, чтобы помещение хорошо вентилировалось. Не стоит укладывать дрова, особенно свежезаготовленные, в подвале- там они не только не просохнут, а даже заплесневеют.
В паспорте каждой топки указаны допустимые виды топлива. Существуют модели, рассчитанные на сжигание не только дров, но и каменного угля, бурого угля и торфа. На практике же большинство каминов топят все-таки древесиной.
Кирпичные дымоходы в городских квартирах сегодня не популярны. Их сооружение- процесс очень трудоемкий. Также недостатком кирпичных дымоходов является значительная шероховатость поверхности стенок: на них осаждается копоть, труба постепенно "зарастает", тяга заметно падает. Но конструкция дымохода- это не только трубы. Для защиты от дождя, снега и бокового ветра на оголовке (так называется часть дымохода, возвышающаяся над крышей) устанавливается дефлектор. На зданиях с кровлями из горючих материалов к этому добавляется искроуловитель из металлической сетки с отверстиями размером не более 55мм. При плохой тяге дымоход снабжается вентилятором (дымососом), обеспечивающим усиленную вытяжку. Подобных вентиляторов довольно много на российском рынке, например модель Vilpe финской фирмы SK TUOTE OY ($640), модели ZRS 170 ($360) и ZRS 180 ($480) шведской SYSTEMAIR, модель Tiracamino ($450) итальянской фирмы VORTICE. Особенности устройства дымососа- центробежная конструкция и расположение мотора над турбиной, то есть вне зоны действия удаляемых газов. Учтите, если вы оборудовали свой дымоход вентилятором, последний должен работать при каждой топке камина. Впротивном случае могут возникнуть трудности с тягой. Крепится дымосос на верхней части оголовка дымохода.
Облицовка определяет внешний вид камина, его стилевую принадлежность и "характер". Классикой считаются порталы из мрамора, реже гранита (ARRIAGA, PIAZZETTA). Стиль кантри традиционно подразумевает "кирпичики"- песчаные, известковые (чаще всего из мраморизированного известняка), искусственные. Облицовку в стиле кантри предлагают такие фирмы, как CHEMINEES PHILIPPE, PIAZZETTA, RENE BRISACH, SEGUIN. Мрамор соответствует и стилям ар деко, модерн. Минимализм и high tech отдают предпочтение металлу и стеклу (ARKIANE, CHEMINEES PHILIPPE, FOCUS). Вжурнале «Идеи вашего дома» N 9 за 2003 г. более подробно рассказано о различных дизайнерских решениях облицовки в статье «Ты сидишь у камина».
Облицовка сооружается на последнем этапе строительных работ, уже после чистовой отделки помещения. Среди имеющихся на российском рынке каминов есть и моноблочные конструкции- те, в которых топка и портал представляют собой единый "организм" (AUSTROFLAMM, MAX BLANK). Стоимость портала зависит от материала (особенно дорогие- натуральный мрамор и гранит), эксклюзивности дизайна и может составлять от нескольких сотен до нескольких тысяч (и даже десятков тысяч) долларов. Кстати, при заказе индивидуальной конструкции портала (или всей конструкции камина) у зарубежного производителя изготовление и доставка потребуют времени, обычно это 2-3месяца.
Поставщики
Фирм, занимающихся продажей и установкой каминов, довольно много. Выбор одной из них- за вами. Но перед заключением договора на поставку и установку камина советуем выяснить следующие моменты:
наличие у фирмы сертификатов на поставляемую продукцию и лицензии на выполняемые виды работ;
наличие сертификатов на пожарную безопасность;
срок гарантии, выдаваемой фирмой-изготовителем камина и фирмой, занимающейся его установкой (в последнем случае это обычно 1 год, но если заключить договор на дополнительное обслуживание, гарантия ежегодно продлевается).
В грамотно сооруженном камине проблем с дымлением быть не должно. И все же они возникают. Наиболее типичный случай- поступление дыма в комнату, а не в трубу дымохода. Если такая ситуация сложилась у вас- не спешите звонить на фирму с гневными возгласами: "Вы поставили мне плохой камин!" Прежде проверьте шибер- возможно, вы забыли его открыть. Вспомните, давно ли чистили дымоход,- не исключено, что он снова засорился сажей (особенно это актуально для труб с малым сечением). Или в конструкцию дымохода попал посторонний предмет (например, застрял камень или свила гнездо птица). Дымоход следует прочистить, после чего повторно разжечь камин. Не менее серьезная причина задымления- недостаточный приток в помещение свежего воздуха. Эту проблему следует решать еще на этапе строительства камина, о чем подробно рассказано в разделе «Вентиляция».
Силу тяги в дымоходе можно определить на глаз, по цвету пламени. При недостатке воздуха пламя красное, с темными полосами. Ярко-белый цвет и гудение в дымоходе говорят о том, что тяга избыточна. Нормальной тяге соответствует золотисто-желтый цвет огня. На работу камина большое влияние оказывают погодные условия: тяга заметно понижается при тумане и повышается при порывистом ветре. Вхолодное время года, особенно зимой, когда разница температур в помещении и на улице велика, в дымоходе образуются пробки холодного воздуха. Для выталкивания такой пробки рекомендуется на перевал у входного отверстия в дымовую трубу поместить одну-две смятые газеты и сжечь. Одновременно растопите камин материалом, дающим «большой» огонь (стружки, газеты, хворост).
Со временем каналы дымохода теряют герметичность- стальная оболочка может разрушаться, а в трубах из кирпича нередко выкрашиваются швы. Вэтом случае дымоходу потребуется капитальный ремонт. Если же камин еще совсем новый, а дымит постоянно, не исключено, что конструкция неправильно рассчитана и размеры топки не соответствуют сечению дымохода. Или оголовок по высоте ниже, чем расположенная рядом с ним на крыше труба вентиляционного канала,- в этом случае дымоход будет давать обратную тягу. Во избежание таких глобальных проблем не скупитесь и обращайтесь при проектировании камина за помощью к специалисту. Если огонь ни с того ни с сего гаснет и камин начинает дымить, первым делом проверьте зольник. При его чрезмерном заполнении прекращается поступление воздуха к колосниковой решетке- это и есть причина задымления и постепенного прекращения горения.
Эксплуатация и уход
От умения правильно эксплуатировать камин зависят пожаробезопасность процесса, эффективный прогрев помещения, длительность горения дров, отсутствие в квартире угарного газа, наконец, долговечность самого сооружения.
Прежде всего, необходимо правильно топить камин. Продолжительность горения в топке одной закладки дров составляет 5-10 часов. Не следует добиваться увеличения длительности процесса за счет перегруженности емкости топливом- она должна быть заполнена не более чем на 2/3. Для поддержания интенсивного горения используют поленья небольшого диаметра, но в большом количестве. Замедленный режим достигается, наоборот, небольшим количеством дров большого диаметра. Следует учитывать, что длительная эксплуатация камина в замедленном режиме горения ведет к загрязнению топки, стекла и дымового канала.
Если в конструкции камина предусмотрена ниша для хранения дров и через нее осуществляется поступление воздуха в топку, не забивайте нишу дровами до отказа, так вы избежите проблем с задымлением.
Самая неприятная и трудоемкая работа, связанная с эксплуатацией камина,- это очистка внутренних поверхностей топки и дымовой трубы от сажи, которая является результатом неполного сгорания дров. Накопление сажи способствует уменьшению тяги, разрушению кирпичной кладки и, самое главное, вызывает повышенную пожароопасность.
Дымоход обычно чистят с помощью специального инструмента- шара с иголками ("пыж", или "еж"), который опускают на цепи внутрь трубы и проворачивают. Сажа осыпается прямо в топку или специальный карман, в зависимости от устройства камина. Конструкция с карманом более удобна, поскольку предохраняет комнату от попадания сажи. Об устройстве кармана следует позаботиться еще на этапе планирования камина. Наиболее грязная работа- чистить камины с открытыми топками и без карманов: сажа так и норовит разлететься по всей комнате и загрязнить все вокруг. Избежать тотального загрязнения можно, герметично заклеив топку на время чистки. Прочисткой сажи занимаются специализированные организации (например, "ФРИСТОФОРМ") или фирмы, продающие, устанавливающие и обслуживающие камины ("АРТ-ТОН", "ПАНЧ" и др.). Осматривать и чистить дымоход рекомендуется 2 раза в год. Чтобы предотвратить образование сажи, можно воспользоваться дровами, пропитанными специальными составами, или же старинным "бабушкиным" рецептом- сжиганием в топке картофельных очистков. Выжигать сажу из дымохода способны также ольховые и осиновые дрова.
Уход за каминной топкой не слишком утомителен: периодически проверяйте герметичность швов кирпичной кладки или соединения чугунных стенок, по мере необходимости очищайте внутренние поверхности от сажи, протирайте стеклянные двери мягкими моющими средствами, не содержащими мыла, удаляйте золу (только из охлажденной топки). Колосниковую решетку можно чистить пылесосом. Чугунные конструкции оберегайте от сильных ударов и "термических" шоков (резкого изменения температуры- например, при попадании холодной воды на раскаленную поверхность).
Несмотря на трудоемкость сооружения и эксплуатации камина, идея его приобретения манит все большее число горожан. Ведь общение с живым огнем- одна из самых древних потребностей человека. Огонь- одновременно источник энергии и спокойствия, тепла и света. Аведь всего этого нам так часто недостает в долгие зимние вечера.
Владельцы квартиры, где установлен этот камин, проводили ее масштабную перепланировку. Достаточно сказать, что к одноэтажному жилищу были добавлены «нерабочие» площади чердачного помещения и квартира превратилась в двухуровневую. Работы по проектированию и строительству камина осуществлялись параллельно с основными перепланировочными мероприятиями, поэтому растянулись на те полгода, что продолжался ремонт. Вся разрешительная документация на камин входила в общий пакет документов по перепланировке.
После долгих раздумий камин было решено соорудить на втором этаже, в кинозале. Причем расположить его задумали таким образом, чтобы дополнительно отапливать соседние помещения
- кабинет и коридор. Выбор второго этажа в этой ситуации был рискованным, поскольку расчеты показывали, что высота дымохода будет составлять около 4м (высота помещений на втором этаже- 2,2м, толщина крыши- 0,6м, возвышение оголовка каминного дымохода над крышей- около 2м). Сучетом требований, предъявляемых к высоте дымохода (минимум 4-5м), получалось, что пространства для создания нормальной тяги едва достает. Хозяева пошли на этот риск. И в итоге не проиграли- грамотный подбор размеров топки (фасад- 560700мм) и дымохода (сечение- 0,2м, длина- около 4м) обеспечивают нормальную тягу, камин работает без перебоев.
Обладая довольно большим запасом идей, хозяева по возможности обходились своими силами и обратились к специалистам только при подборе топки. Остановились на закрытой чугунной модели DOVRE 2900GL (Норвегия) мощностью 16кВт и весом 180кг- перекрытие дома способно выдержать такую нагрузку без дополнительных укреплений. Стекло топки имеет эркерную форму- это своего рода компромисс между банальными «плоскими» конструкциями и дорогими полукруглыми.
Расчет стоимости камина с монтажом
| Комплектующие и работа |
Стоимость, $ |
| Топка DOVRE 2900 GL (Норвегия) |
1430 |
| Трубы для дымохода типа «сэндвич», выполнены из нержавеющей стали |
180 |
| Утеплитель (фольгированная минвата) |
130 |
| Кожух из гипсокартона |
20 |
| Облицовка из мрамора |
230 |
| Предтопочная площадка (гранит) |
240 |
| Вентиляционные решетки (3 шт.) |
70 |
| Материалы для строительства оголовка дымохода (кирпич, цемент и др.) |
80 |
| Установка камина |
600 |
| ВСЕГО |
2980 |
Каминная комната, где под деревянной скамейкой замаскировались ящики для дров, а в стенах расположились ниши для книг Проектируя интерьер квартиры, архитектор Игорь Бобенко предложил хозяевам нестандартный вариант: установить камин с топкой двухсторонней конструкции (сквозную, со стеклянными дверцами с обеих сторон, модель- Mars 75 ST чешской фирмы STEKO). Эта идея определила и архитектурное решение: большую комнату разделили на маленькую каминную (площадью около 5м2) и гостиную. Дымоход спрятали в каркасной гипсокартонной стенке, которая включила в себя барную стойку и ниши для книг. Хозяева полюбили отдыхать в каминной, у огня, читая любимые книги и листая альбомы с фотографиями.
Сидеть в каминной можно прямо на полу (который оборудован системой электроподогрева, облицован керамической плиткой и выстлан огромной звериной шкурой) или на деревянных лавках. Под откидывающимися крышками лавок устроены ящики для хранения дров
- это еще одна оригинальная находка архитектора. Топка со стороны каминной легко превращается из закрытой в открытую благодаря дверце, которая может фиксироваться в поднятом состоянии. Именно в открытом виде чаще всего и топится камин, потому что хозяева предпочитают общение с живым огнем. Со стороны гостиной портал камина облицован выпуклой керамической глазурованной плиткой белого цвета.
Как правило, здесь не открывают дверцу топки из опасения случайно повредить паркетный пол. Да и вообще, паркет- материал горючий.
Дымоход общей высотой приблизительно 7м (над квартирой расположены чердачные помещения) имеет строго вертикальную конструкцию. Вжилище установлен центральный кондиционер, и каминная постоянно пополняется свежим воздухом, поэтому проблем с тягой за все время эксплуатации камина не возникло ни разу.
Расчет стоимости камина с монтажом
| Комплектующие и работа |
Стоимость, $ |
| Топка Mars 75 ST (STEKO, Чехия) |
3500 |
| Трубы для дымохода типа «сэндвич», выполнены из нержавеющей стали («ИНТЕКО», Россия) |
1200 |
| Глазурованная керамическая плитка (облицовка со стороны гостиной) |
300 |
| Фальшстена из гипсокартона (маскировка дымохода) |
600 |
| Установка камина |
600 |
| ВСЕГО |
6200 |
Редакция благодарит фирмы "АРТ-ТОН", "ДАК ХОЛЛ", "САГА-БИС», «ЭВИТА-КАМИНЫ», архитектора Игоря Бобенко за помощь в подготовке материала, а также Владимира и Инну Поздняковых за помощь в проведении фотосъемки.

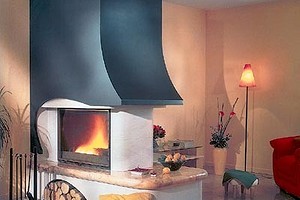

Камин Gassin с двусторонней топкой 845 (
Три варианта расположения дымовых труб относительно конька кровли
Коллективный дымоход в доме: слева
Монолитная чугунная топка KEDDY имеет сложный дымовой лабиринт
Облицовка кантри-стиля выкладывается из "кирпичиков". Их фактура может быть самой разной: слегка шероховатой, грубо сколотой. Кантри-камины оборудуют функциональными полочками, нишами для хранения дров. Камин Trapezio от EDIL KAMIN
Ransart от
Два варианта конструкции дымохода: с карманом (слева) и без него (справа)
