Люкарна: её назначение, альтернатива мансардному окну
Фото: ShutterStock/Fotodom.ru
Люкарна является альтернативой мансардному окну (или комбинации таких окон), обладая в сравнении с ним рядом достоинств и недостатков. Она более интересна в архитектурном плане, к тому же вертикальное окно можно открывать для проветривания помещения в любое время года, в то время как на встроенном в крышу мансардном окне зимой может лежать снег, что не позволяет открывать его и препятствует проникновению света в комнату. Вместе с тем вертикальное окно люкарны освещает помещение не столь равномерно, как наклонное мансардное того же размера, поскольку боковые стены и крыша люкарны сужают световой поток. Безусловно, степень освещённости мансарды с люкарной будет зависеть от многих факторов, в том числе от габаритов окна, уклона основной крыши и способа устройства откосов, но в любом случае затемнённых зон в комнате будет больше, чем при использовании мансардного окна. Кроме того, встроить в крышу мансардное окно намного проще, чем люкарну. Отметим, что её сооружение предполагает множество конструктивно сложных узлов, поэтому возводить люкарну следует на основании детально проработанного проекта, доверяя монтаж только высококвалифицированным специалистам.
Визуализация: Мавлюда Мельникова/Burda Media
Люкарна — конструкция, которая должна образовывать единое целое с крышей здания. Это означает, что при устройстве люкарны нужно герметично соединить её кровлю с основной кровлей, качественно выполнить утепление и монтаж паро- и гидроизоляции, а также при необходимости предусмотреть вентиляцию стен, крыши люкарны и дополнительные вентэлементы для полноценного проветривания конструкции основной крыши в той зоне, где она прерывается люкарной. Отмечу важный момент: создавая паробарьер, следует проклеивать все швы и стыки специальными материалами (ленты, клеи, пасты). Их выбор зависит от типа поверхности, к которой примыкает пароизоляционная плёнка. В частности, к шероховатым основаниям (например, нестроганая древесина) плёнку приклеивают клеями и пастами. Применение одно- и двусторонних лент в этом случае недопустимо.
Валерий Нестеров
Генеральный директор компании «Дёркен»
ОСОБЕННОСТИ КОНСТРУКЦИИ
В большинстве случаев стены люкарны выполняют в виде каркаса из деревянных брусьев, закреплённого на стропильной конструкции крыши здания. Ширина люкарны, как правило, соответствует нескольким межстропильным пролётам, а значит, её устройство предполагает разрыв в стропильной системе. Чтобы крыша сохранила необходимую несущую способность, в зоне люкарны приходится усиливать её тем или иным способом, выбор которого осуществляет проектная организация на основании сведений о длине ската, уклоне 1 крыши, шаге стропил, нагрузки от люкарны и пр. Зачастую предусматривают дополнительные вертикальные стойки. Если же планировка мансарды не допускает наличие таких стоек, то устанавливают усиленные безопорные прогоны (например, в виде сдвоенных стропильных ног или балок из клеёной древесины) и опирают боковые стены люкарны на них.
Деревянный каркас стен заполняют утеплителем — обычно плитами из каменного или стеклянного волокна, которые укладывают враспор между элементами каркаса. В местах примыкания каркаса люкарны к стропилам приходится использовать подрезанные плиты, тщательно уплотняя их при монтаже. По мнению ряда специалистов, это проблемный узел в конструкции люкарны. Даже при качественном выполнении монтажных работ не ис ключены зазоры между плитами и деревянным каркасом, что чревато промерзанием стен люкарны в этих зонах. Притом применение альтернативных материалов, способных создать сплошной тепло изоляционный слой (например, напыляемого пенополиуретана или задуваемой эковаты), экономически неоправданно, если основная крыша утеплена плитами из каменного или стеклянного волокна.
При устройстве люкарны важно продумать вопрос вентиляции её крыши. Это мера по защите волокнистого утеплителя и деревянных элементов конструкции от увлажнения. Приток воздуха под кровлю обычно организуют за счёт зазоров на свесе карниза и/или отверстий на фронтоне крыши. Чтобы добиться эффективного проветривания крыши, во многих случаях устраивают два контура контробрешётки (именно её бруски создают зазоры для движения воздуха), располагая их в двух направлениях. Первый контур — перпендикулярно, а второй — параллельно карнизному свесу. Это гарантированно обеспечит движение воздуха, поступающего под кровлю как с карниза, так и с фронтона. Для вытяжки можно предусмотреть — в зависимости от формы крыши — вентилируемый конёк или скатные вентэлементы, установленные в верхней части скатов люкарны. Ещё один вариант — направить поток воздуха в скат основной крыши, откуда он будет удалён через вентилируемый конёк. Для этого вентзазоры крыши люкарны объединяют с вентзазорами крыши дома.
Михаил Чернышов
Руководитель технической службы компании Rheinzink

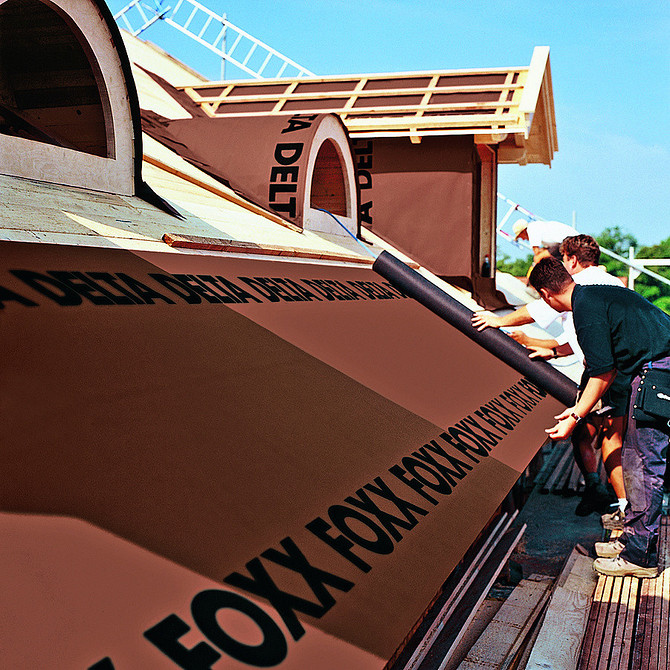

Изнутри помещения волокнистый утеплитель закрывают пароизоляционной плёнкой (фиксируя её скобами или гвоздями к стропилам), поверх которой закрепляют основание для отделки, а затем и саму отделку. Пароизоляцию настилают с нахлёстом полотен не менее 100 мм, места нахлёстов и примыканий плёнки герметизируют специальными материалами (одно- и двусторонними лентами, клеями, пастами). Со стороны улицы теплоизоляцию покрывают гидроветрозащитной мембраной (её также фиксируют скобами или гвоздями), затем обычно устанавливают контробрешётку, а потом подконструкцию для наружной отделки и саму отделку. Контробрешётка позволяет обеспечить вентиляционный зазор размером 30– 50 мм. По конструкции крыша люкарны в большинстве случаев не отличается от основной крыши здания и также предполагает слой утепления между стропилами, паро изоляцию, гидроветрозащиту, вентзазор, формируемый за счёт контробрешётки, обрешётку (сплошную или шаговую), поверх которой укладывают кровлю. Паро изоляция и вентзазор — меры, необходимые для защиты утеплителя и деревянных элементов от увлажнения из-за конденсации водяного пара, стремящегося из мансарды в сторону улицы.
Важный вопрос при устройстве стен люкарны: как организовать приток и вытяжку воздуха из вентзазора? Один из вариантов — соединять вентканалы в стенах люкарны с вентканалами ската, расположенного под ней, а также с вентканалами, имеющимися в крыше люкарны. Тогда воздух будет поступать под кровлю на свесе её карниза, двигаться по вентзазорам и удаляться либо через вентилируемый конёк на крыше люкарны, либо — в случае если он невентилируемый — через конёк основной крыши, к которому воздух из крыши люкарны должен беспрепятственно поступать. (Для этого в конструкции крыши люкарны предусматривают, в частности, разрывы в линии брусков контробрешётки, чтобы воздух свободно проникал из одного межстропильного пролёта в другой.) Напомним, что приток воздуха под кровлю люкарны осуществляется через зазоры на свесе её карниза или отверстия в её фронтоне.

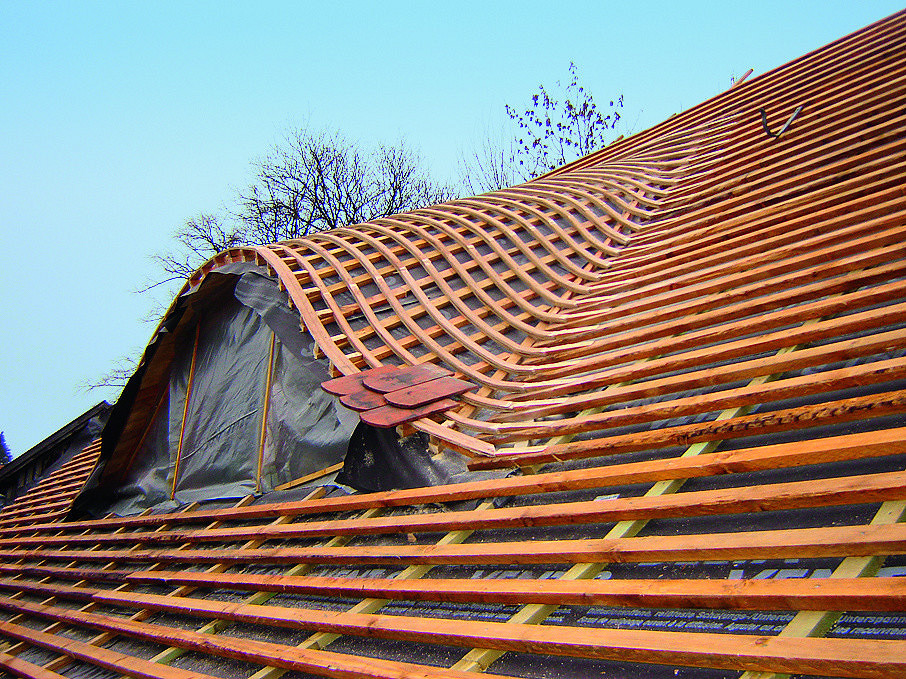

Если люкарна небольшого размера, а в мансарде не предполагается помещение с повышенной влажностью, то, по словам некоторых экспертов, можно вообще обойтись без вентиляции её конструкции при условии качественного утепления и создания надёжного паробарьера. Отметим и такой момент: люкарна сама по себе является преградой для движения воздуха в вентзазоре основной крыши, и потому для усиления его притока и вытяжки устанавливают дополнительные вентэлементы на скате кровли (аэраторы, вентиляционные черепицы и пр.). Их ставят перед люкарной и после неё. Чем больше люкарен на крыше, тем труднее добиться полноценного проветривания её конструкции. Крыши люкарен отличаются разнообразием форм. Они бывают одно-, двускатные, двускатные вальмовые (с треугольными скатами), полукруглые, с криволинейной поверхностью (их называют «летучая мышь», «бычий глаз») и пр.
Стены и крыша люкарны примыкают к скату крыши здания, и места этих примыканий достаточно сложны с точки зрения проектирования и монтажа. Во избежание проблем при эксплуатации дома, можно порекомендовать заказчику требовать у проектной организации детальной прорисовки конструкции люкарны, а также привлекать для её сооружения только профессиональные кровельные компании. Так, очень важно правильно выполнить участок, где сходятся ендова, образованная скатом люкарны, и карнизный свес этого ската. Зачастую недобросовестные исполнители не проклеивают здесь нахлёсты гидроветрозащитной плёнки, с нарушением технологии обустраивают саму ендову, некачественно делают подшивку карнизного свеса и пр. Между тем на этом участке зимой образуются снеговые мешки, и во время оттепели есть опасность капиллярного проникновения влаги под крышу. Только правильное и аккуратное выполнение кровельных работ позволит избежать протечек в данной зоне.
Константин Симонов
Генеральный директор компании «Скиф»
В зависимости от замысла архитектора, крыша люкарны может быть покрыта как тем же кровельным материалом, что и основная крыша, так и другим. Вместе с тем могут возникнуть трудности при обустройстве кровли люкарен. Так, зачастую проблематично применять крупноформатные или высокопрофильные материалы — керамическую и металлочерепицу (обычную или композитную), волнистые битумные или асбестоцементные листы и др. Удобнее использовать покрытия, укладываемые фальцевым способом (медь, цинк-титан), а также материалы в виде низкопрофильных или плоских плиток — керамическую или цементно-песчаную черепицу (в частности, «бобровый хвост»), сланец, гибкую черепицу, штучные элементы из меди или цинк-титана (ромбы, прямоугольники, пластины в форме «бобрового хвоста») и т. п. При монтаже кровли следует с особой аккуратностью выполнять узел примыкания покрытия люкарны к покрытию основной крыши.

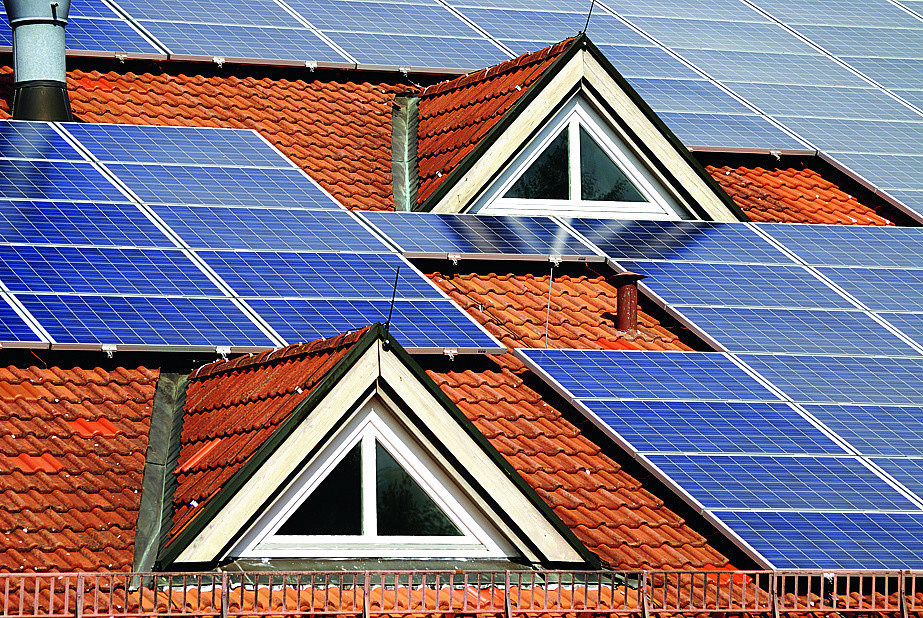

Так, если крыша люкарны двускатная, то в месте схождения её скатов с кровлей здания появляются две ендовы. Важно обеспечить геретичность кровли как в самой ендове, так и в месте стыка нижнего края ендовы со скатом основной крыши, а также в зоне примыкания кровли к стенам люкарны (используя для этого различные решения в зависимости от типа кровельного материала: например, в случае керамической или цементно-песчаной черепицы — желобки из окрашенного алюминия или оцинкованной стали, гофрированные ленты из алюминия, свинца, меди, прижимные металлические планки особого профиля и др.). Когда на крыше есть несколько близко расположенных друг к другу люкарен, то между ними образуются большие снеговые карманы и повышается риск протечек под кровлю при капиллярном подъёме талой воды в местах примыкания люкарны к крыше здания.
Альтернатива люкарнам
Альтернатива люкарнам — мансардные окна. Их устанавливают на крышах с уклоном от 15 до 90°. Рамы и створки мансардных окон изготавливают чаще всего из клеёной древесины. Стеклопакеты обычно однокамерные, энергосберегающие. Для герметичного соединения мансардного окна с кровлей, а также для отвода дождевой воды изделие комплектуют окладом (в стан дартном варианте — алюминиевым с полимерным покрытием), подходящим под определённый кровельный материал. Можно установить на крыше комбинацию мансардных окон.
