Металлический рейсмус

01.01.2001

Самодельный инструмент для разметки. Размеры деталей, сборочный чертеж. Варианты использования рейсмуса в работе.

Рейсмус- инструмент для разметки, часто используемый в работах по металлу, по дереву, в механике. Он должен занять подобающее место среди инструмента любителя мастерить. Особенно удобно использовать рейсмус в качестве циркуля.

Вам понадобится:

металлическая деталь в форме буквы "Т" 3570мм;
металлический стержень диаметром 8мм и длиной 600мм;
трубка диаметром 8/16мм длиной 50мм;
винт с рифленой головкой 46мм;
винт с острием 48мм;
винт-барашек 68мм;
винт с шестигранной головкой 48мм;
метчики 4мм;
латунный припой.

Уровень сложности:

для людей с опытом работы по металлу.

Срок изготовления:

два часа.

Минимальный набор инструментов:

паяльник;
дрель;
метчики;
плашки.

Основная часть инструмента- металлическая деталь 3570мм в форме буквы "Т". Вцентре детали просверлено отверстие диаметром 8мм, к которому припаяна трубка диаметром 16мм и с отверстием 8мм. По сквозному отверстию может скользить металлический стержень диаметром 8мм и длиной 300мм с кольцевым зажимом для карандаша или с отверстием диаметром 3мм для крепления метчика, предназначенного для нанесения разметочных линий. На свободном конце трубки просверлено отверстие с резьбой диаметром 6мм для регулировочного винта-барашка, который фиксирует стержень в нужном положении.

Стержень с зажимом для карандаша на одном конце имеет спаянное кольцо диаметром 8/16мм с прижимным винтом. Вдругом (сменном) стержне просверлены два отверстия: одно сквозное диаметром 3мм, а другое в торце, с резьбой М4, в которое вставлен блокировочный винт 46мм.

«Т»-образный торец основания также просверлен, и в отверстиях нарезана резьба М4 с одной и с другой стороны, чтобы разместить винт с рифленой головкой и винтовое острие для использования рейсмуса в качестве циркуля.

В метчиках размером 3 и 4мм затачиваются концы. После сборки на рейсмус (кроме его нижней рабочей поверхности) наносят два слоя специальной краски по металлу.

Маленькое усовершенствование: миллиметровая шкала, нанесенная на стержни трехгранным напильником, ускорит разметку.

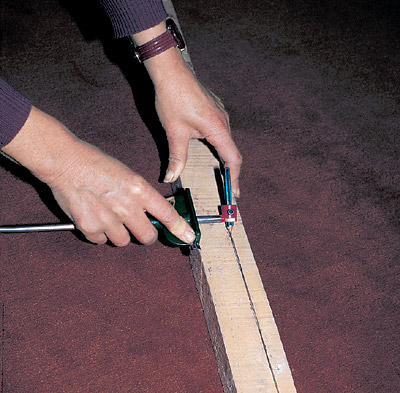

	При работе с деревом грифель карандаша должен быть немного наклонен.

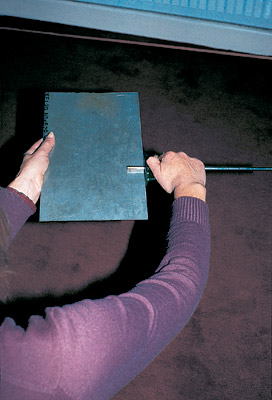

	При прочерчивании линии по листовому металлу, металлическое основание рейсмуса скользит плоской частью по ребру листа.

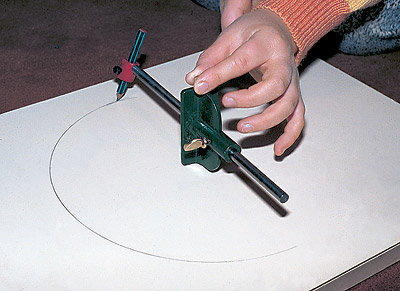

	Использование рейсмуса в качестве циркуля и просто, и точно.
