Лучиком — как ключиком

К счастью, давно миновали времена, когда, чтобы переключить любимый телевизор с одного канала на другой, надо было к нему подойти и повернуть многопозиционный тумблер на корпусе. Сейчас мы пользуемся дистанционным пультом, не вставая с дивана. Авот чтобы манипулировать верхним освещением комнаты, по-прежнему покорно плетемся к расположенному у двери выключателю, даже если умираем от усталости. Не пора ли положить этому конец?

Решив в нашей уже четвертой по счету статье из серии "Пусть дом поумнеет" рассказать читателям о дистанционно управляемых выключателях и устройствах, мы и не предвидели, что интересующие нас приборы в качестве отдельных выключателей без пульта изготовляют две-три фирмы, например "Ноотехника" (Белоруссия). Такие компании, как BJC, Simon (обе- Испания), B.E.G., Steinel (обе- Германия), Duwi (Германия, сборка в Китае), выпускают наборы ИК- или радиовыключателей, пультов и тому подобных изделий. Ав основном дистанционное управление предлагается как часть оборудования для "умного дома", которое производят ABB, Axico, Berker, Gira, Jung, Osram, Siemens (все- Германия), Legrand (Франция), BTicino, Teleco (обе- Италия), Clipsal и Merten (входят в группу компаний Schneider Electric) идр. Причем каждый из элементов «умного дома» можно использовать по отдельности.

Как передаются команды?

В системах управления освещением, а равно и домашней автоматикой использованы два основных способа передачи команд: с помощью инфракрасных (ИК) или радиосигналов. Влюбом случае управляемая цепочка состоит не менее чем из двух приборов: один отправляет команду,Второй ее принимает и исполняет (возможны и более сложные варианты, когда передатчик один, а приемников несколько, или наоборот: несколько передатчиков и один приемник ит.п.).

При первом способе кодированная команда подается в инфракрасном диапазоне частот. При этом передающее и принимающее устройства должны находиться в зоне прямой видимости, а расстояние между ними- не превышать максимального (эта величина зависит от производителя и мощности передающего устройства и может колебаться в пределах 5-20м). Именно так передаются команды в системах управления домашней видео- и звуковой техникой, а значит, есть возможность использовать для управления светом и домашним мультирумом один общий пульт, избавившись от необходимости каждый раз разыскивать «родное» устройство.

ВоВтором случае происходит передача кодированной радиотелеграммы, транслируемой на частоте 433 или 868МГц. Вэтой телеграмме содержатся как сама команда, так и адрес отправившего ее прибора плюс контрольная сумма переданных цифр. Посланную вами команду может принять любое из приемных устройств, а вот выполнит только то, в памяти которого заранее "прописан" адрес передавшего команду прибора. Контрольная сумма необходима, чтобы проверить, не искажена ли команда при передаче. Мощность передающих радиокоманды устройств законодательно (!) ограничена величиной 10мВт, что соответствует дальности 100м при передаче сигнала в условиях прямой видимости. Естественные препятствия и стены могут значительно ослабить сигнал.

Привлекательность обоих способов управления освещением (читайте: электрооборудованием) как для производителей, так и для конечного пользователя заключается в простоте организации такой системы. Ценно еще и то, что устанавливать ее можно даже в только что отремонтированном доме (квартире), и никакого повторного ремонта за этим не последует. Естественно, каждый из способов управления имеет и преимущества, и недостатки, вытекающие из изложенной ранее информации о них. Минусы ИК-устройств- малая дальность работы и то, что они должны находиться в зоне прямой видимости.

Опреодолении препятствий и речи нет. Основной же недостаток радиоустройств в том, что не исключено значительное ослабление или искажение сигнала из-за препятствий. Недаром, чтобы значительно увеличить вероятность получения телеграммы адресатом, передатчик в течение определенного промежутка времени выдает в эфир три одинаковые команды.

Что предлагает рынок?

В этой главе мы представляем систематизированную нами информацию о приборах различных производителей. Предупреждаем, что ввиду отсутствия единой терминологии мы просто вынуждены были ввести собственные названия для некоторых из них.

Итак, устройства для автоматизации управления электропитанием (освещением) по ИК- или радиоканалу можно условно разделить на три группы: командные, сервисные и исполнительные.

Командные устройства. Кним мы отнесем все приборы, вырабатывающие и испускающие ИК- или радиосигнал, то есть те, с помощью которых осуществляется собственно управление: пульты дистанционного управления, передатчики, датчики движения и тому подобные устройства. Все они работают от независимых источников электроэнергии (пальчиковых батареек, аккумулятора-"таблетки" ит.п.) и поэтому не требуют ни подключения к сети 220В, ни монтажного провода. Это и позволяет устанавливать их именно в том месте, где необходимо (удобно) пользователю. Устройства очень экономичны с точки зрения потребления электроэнергии, потребность в замене элемента питания возникает (в зависимости от частоты использования) 1 раз в 2-3 года.

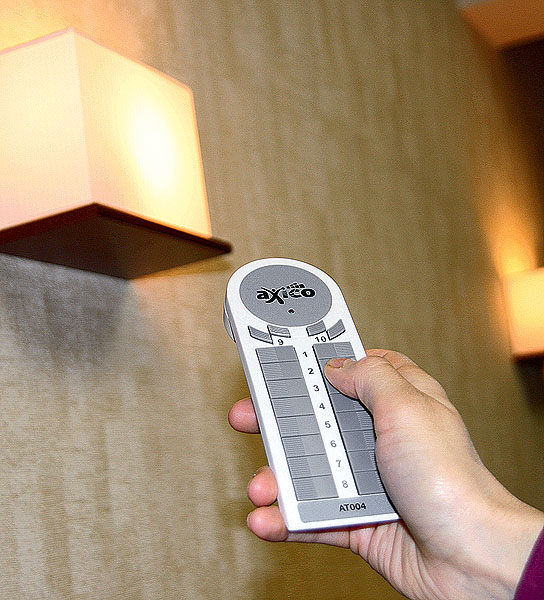

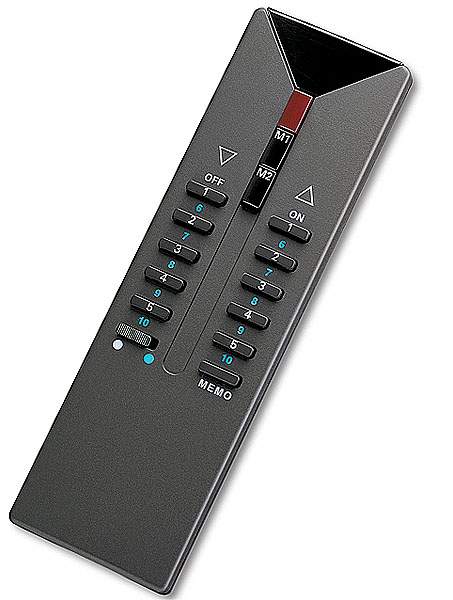

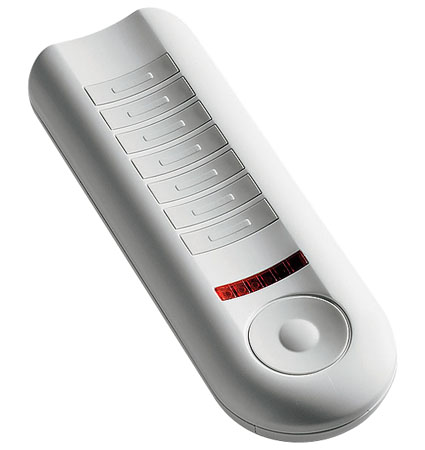

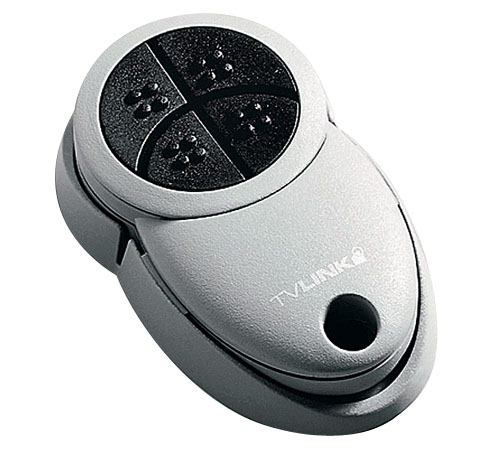

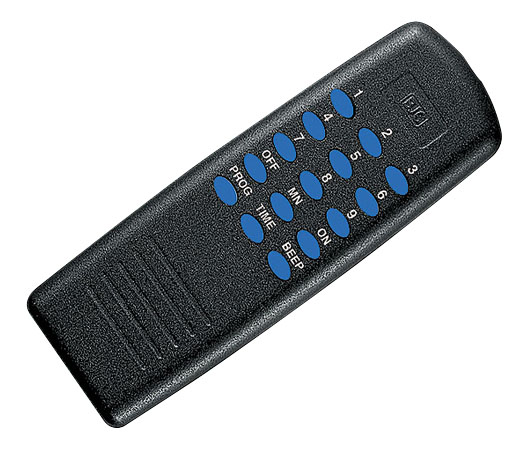

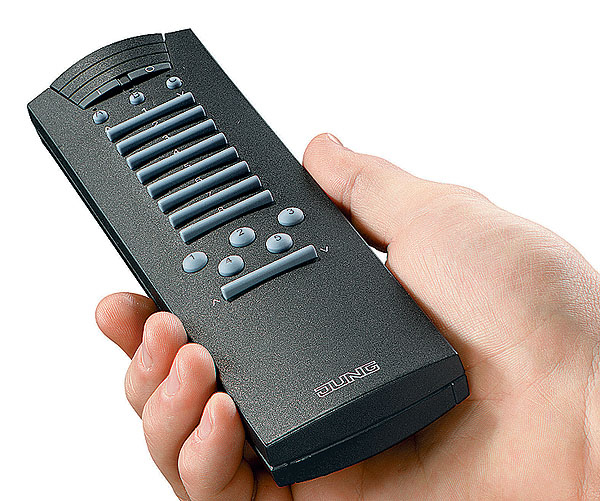

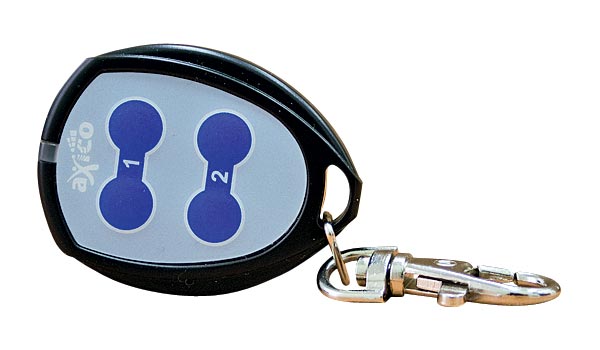

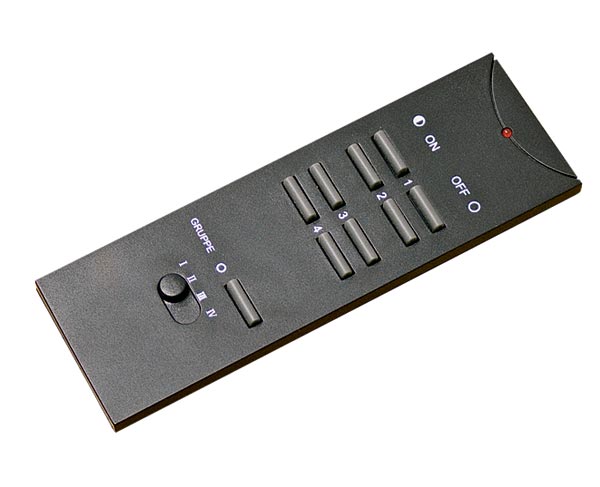

Пульты ДУ. Для управления электроприборами используют универсальные пульты, передающие команды по инфракрасным или радиоканалам. Причем сразу по нескольким (до30), каждый из которых способен управлять одним или более устройствами. Среди них есть мини-пульты (цена- от 1450руб.), легко умещающиеся в кармане (способны управлять двумя или четырьмя группами устройств), настольные и, так скажем, переносные многокнопочные (цена- от 1150руб.), весьма схожие с привычным пультом телевизора или DVD-проигрывателя. Такие фирмы, как ABB, Axico, Legrand идр., наделяют выпускаемые ими пульты функцией запоминания командных установок для группы исполнительных устройств (в том числе диммируемых), и эти приборы способны не просто включать или выключать группы светильников, но и управлять световыми сценариями. Для обеспечения безопасности можно запрограммировать центральное включение и выключение всего электрооборудования в доме одной из кнопок такого радиопульта.

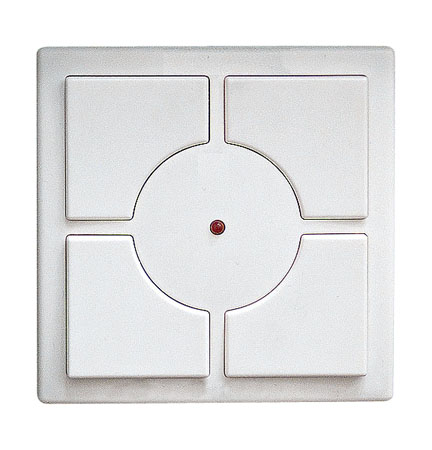

Настенные передатчики. Это, по сути, тот же пульт-передатчик, которому придали вид клавишного (кнопочного ит.п.) выключателя с меньшим количеством кнопок. Радиоустройство такого рода устанавливают в любом месте квартиры и крепят к чему угодно: к стенам (используя, например, дюбели), мебели и даже стеклу (с помощью двухстороннего скотча). Ане хотите- вообще не закрепляйте. Положите в карман и носите с собой, используя в качестве пульта. Радиовыключатели выпускают как в одноканальном (однокнопочном), так и в двух-, трех- и многоканальном (многокнопочном) исполнении. Предлагаются и полностью собранные устройства (Teleco), предназначенные как для открытой, так и для скрытой установки (дизайн мидл-класса, цена- от 1 тыс. руб.), и передатчики, выполненные в выбранном клиентом оформлении (Berker, Gira, Jung, Legrand и другие крупные производители). Впоследнем случае само передающее устройство дополнено декоративной рамкой (например, из натурального мрамора) и соответствующей клавишей или кнопкой, и тогда стоимость оформления может превысить цену самого радиопередатчика.

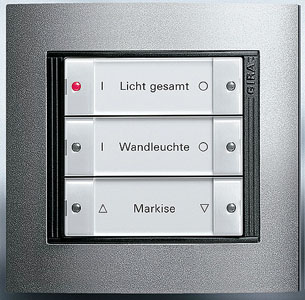

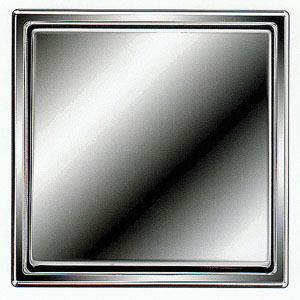

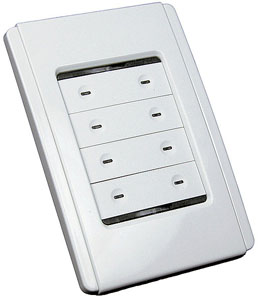

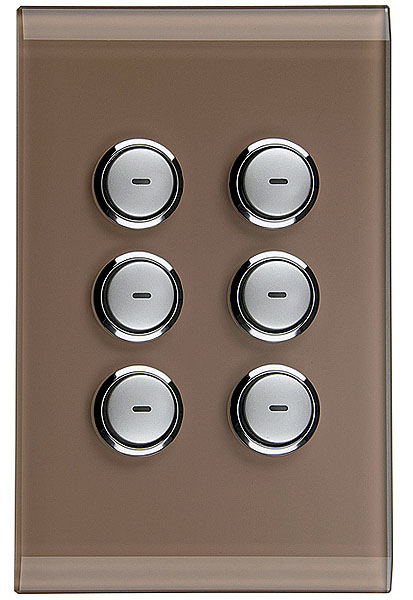

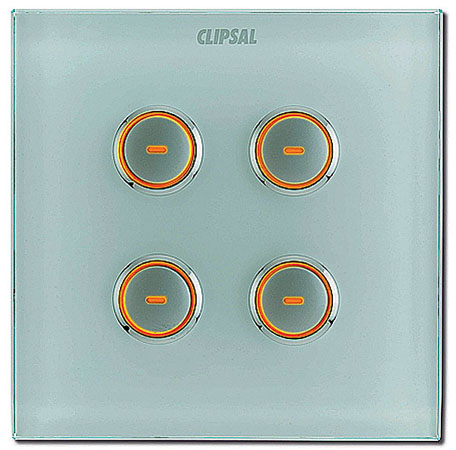

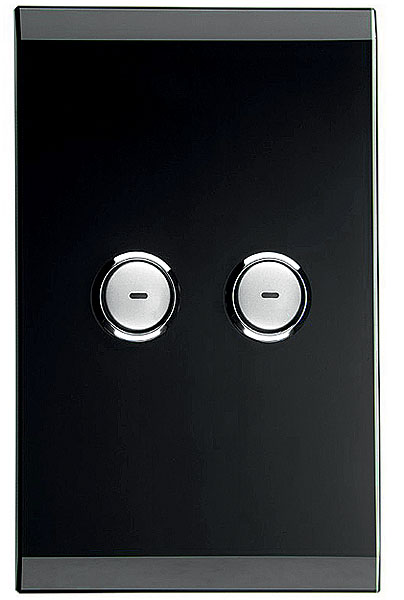

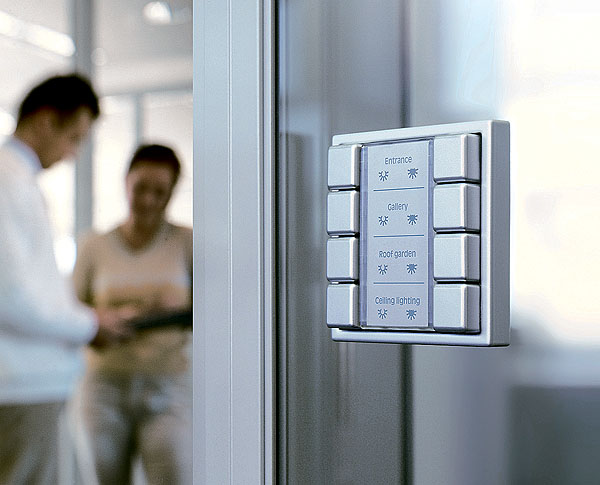

Многокнопочные "выключатели" в основном продают в готовом виде, они больше похожи на настенные пульты- производители их часто именно так и называют. Особо стоит выделить сверхплоские пульты, выполненные в стиле хай-тек или техно, разработанные специально для радиошинной системы (цена- от 2 тыс. руб.). Вассортименте Legrand имеются и настольные плоские пульты. Одни модели выдают радиокоманды,Вторые- ИК-команды, но внешний вид тех и других абсолютно идентичен.

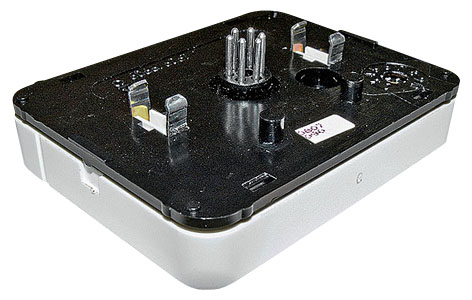

Универсальные радиопередатчики- устройства, реагирующие на срабатывание обычных клавишных и кнопочных выключателей и вырабатывающие при этом радиокоманды. Приборы компактны, монтируют их за механизмом обычных выключателей в глубокой установочной коробке для скрытого монтажа. Бывают в одно- и многоканальном исполнении (цена- 2300-3000руб.).

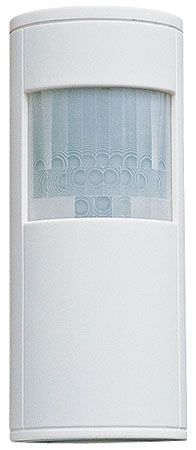

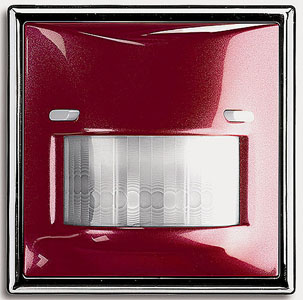

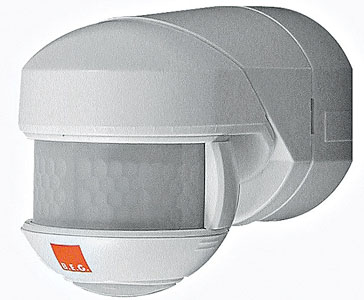

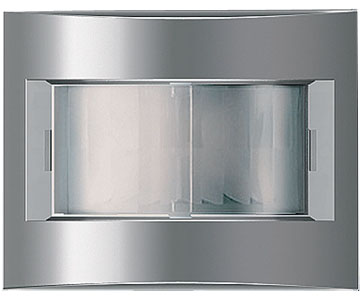

Датчики движения. Кроме обычных датчиков движения (о них мы подробно рассказывали в "ИВД", 2008, №4) существуют беспроводные устройства, которые можно монтировать в любом месте на расстоянии до 100м от приемника (цена- 3-6тыс.руб.). При появлении человека в зоне охвата датчика движения такой прибор направит команду на включение выбранному радиоприемнику (например, радиовыключателю потолочной люстры или прожектора наружного освещения). Несомненный интерес представляют датчики движения с предусмотренной функцией автоматической имитации присутствия людей в доме (Siemens идр.).

Многие производители вводят собственные названия для выпускаемых ими радиодатчиков движения. Например, потолочный датчик с охватом 360 нередко называют датчиком присутствия, а устройства на шарнире, позволяющем оптимально настроить "обзор",- радиосторожами.

Сервисные устройства. Кэтой группе, помогающей командным устройствам выполнять свои функции, мы отнесем ретрансляторы радиосигнала и контроллеры ИК-сигнала.

Ретрансляторы сигнала являются повторителями, точнее, приемниками-передатчиками ИК- или радиокоманд в системах домашней автоматики. Их используют, если расстояния между приемниками и передатчиками значительные (при очень больших дистанциях можно задействовать несколько повторителей, увеличивая таким образом дальность действия сигнала в соответствующее количество раз). Повторителями их называют условно, поскольку устройства на самом деле не ретранслируют сигнал, а взамен полученной кодированной команды выдают собственную, которую и принимает следующий в передающей цепочке прибор.

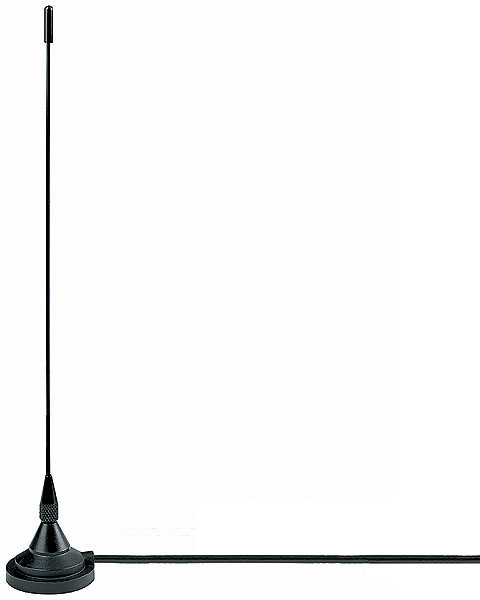

Радиоповторители также могут быть полезны для обеспечения надежной радиосвязи, когда между передатчиком и приемником имеются преграды из экранирующих сигнал материалов (железобетон, металл ит.п.). Впростейшем случае такое устройство представляет собой розетку-переходник, получающую питание, необходимое для приема и передачи сигналов, от электросети, но не управляющую подключенной к ней нагрузкой. Цена- 3-7тыс.руб.

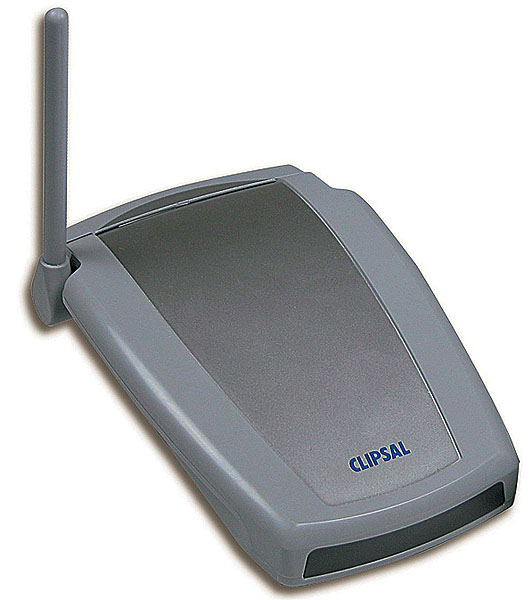

Контроллеры ИК-сигнала позволяют управлять освещением и прочими нагрузками с помощью ИК-пульта от телевизора, акустической системы или DVD-плеера. Контроллер принимает ИК-сигнал от пульта и конвертирует его в радиокоманду, которая передается исполнительному радиоустройству. Цена- от 3500руб.

Существует и несколько иная система, когда одно устройство принимает выработанный пультом ИК-сигнал, конвертирует его в радиокоманду, а другое, находящееся в соседней комнате, принимает и конвертирует его обратно в ИК-диапазон, благодаря чему появляется возможность управлять, например, установленным в гостиной DVD-проигрывателем, не выходя из кухни. Стоимость- от 2тыс.руб.

Исполнительные устройства. Это приемники команд управления от любого из командных устройств, заранее "прописанных" в их памяти. Получив команду, приборы замыкают (размыкают) встроенные в них контакты, запитывая (отключая) подсоединенную к ним нагрузку. Они получают питание от той же сети, от которой потребляется ток нагрузки (как правило, это сеть переменного тока 220В/50Гц).

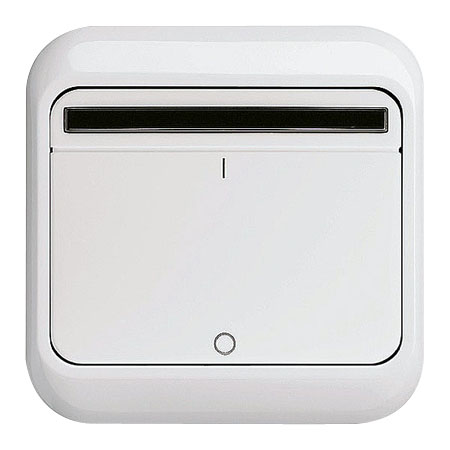

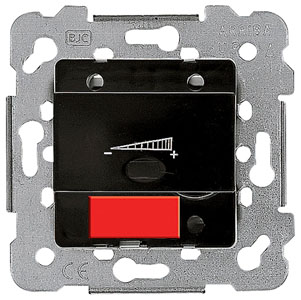

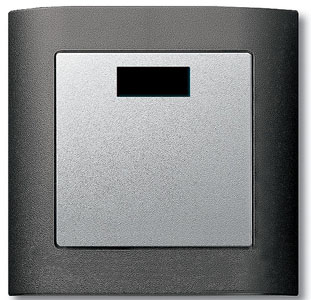

ИК-выключатели- заранее смонтированные на заводе вставки в обычный выключатель, представляющие собой реле (нередко с функцией диммера) с ИК-приемником. Они могут быть дополнены стандартным (замыкание контактов путем нажатия клавиши или кнопки) или сенсорным механизмом включения/выключения. Врезультате включить свет с помощью такого устройства можно, привычно щелкнув клавишей (в сенсорном варианте- дотронувшись до передней панели рукой) либо использовав приобретенный отдельно ИК-пульт. Цена- от 1тыс.руб.

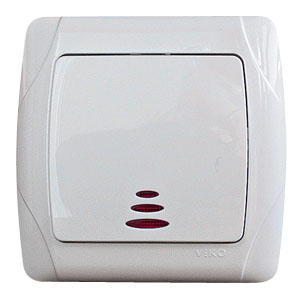

Кэтой же группе следует отнести прибор "Сапфир" ("Ноотехника"), но схема его работы несколько отличается от только что рассмотренной. Это сенсорный выключатель с функцией диммера, который в системе со скрытой проводкой устанавливают в монтажную коробку вместо обычного выключателя. Возможна его установка и в систему с открытой проводкой, но тогда придется приобрести специальную монтажную коробку. Включать и выключать свет и регулировать его яркость можно как вручную (для этого достаточно прислонить ладонь к поверхности устройства), так и дистанционно- любым ИК-пультом для бытовой аппаратуры. Направляете его в сторону "Сапфира", нажимаете любую кнопку и удерживаете ее пару секунд. После этого устройство издает звуковой сигнал, означающий, что оно включило режим дистанционного управления именно этой кнопкой и именно от этого пульта. Повторное кратковременное нажатие на ту же кнопку- и свет включится или выключится, причем плавно, без резкой вспышки. При длительном нажатии прибор начинает постепенно регулировать яркость подключенного к нему светильника с лампами накаливания (устройство автоматически запоминает свое состояние на момент выключения). Закончен процесс регулирования- через 2 с раздается сигнал, означающий, что функция ДУ выключена. Настроек ни на определенный пульт, ни на определенную кнопку «Сапфир» не запоминает, что одновременно является и недостатком, и достоинством. Чтобы манипулировать освещением, надо каждый раз активировать режим устройства ДУ. Зато включать/выключать свет можно пультом, находящимся в данный момент под рукой, а не разыскивать по дому тот, которым пользовались последний раз.

Интересна и еще одна функция "Сапфира": если перевести его в режим имитации, он случайным образом включает и выключает светильник, создавая эффект присутствия людей. Есть четыре модификации устройства: серийная, новая, "Макел" и "Вико". Цена- от 450руб.

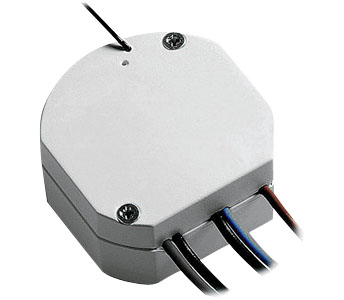

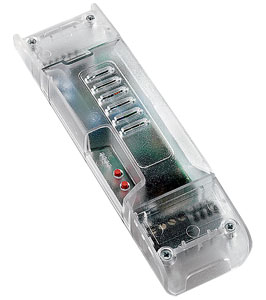

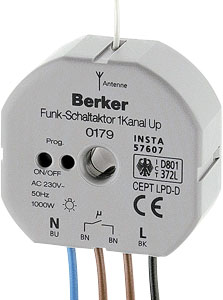

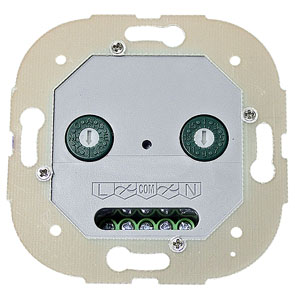

Радиореле для скрытой установки (радиовыключатели) обычно помещены в компактный цилиндрический или прямоугольный (как правило, пластиковый) корпус. Устанавливают их в монтажную коробку вместо обычного выключателя, прячут под подвесным потолком и даже внутри декоративного корпуса электроприбора или в глубокой монтажной коробке позади розетки. Анекоторые модели контроллеров (Berker, Jung идр.) можно надевать на крюк люстры, для чего в корпусе реле есть центральное отверстие (контроллер имеет форму бублика). Некоторые производители дополнительно оснащают свои реле функцией таймера, что позволяет автоматически выключать нагрузку по истечении заданного времени (для забывчивых). Существуют двух- и даже четырехканальные реле, способные независимо управлять соответствующим количеством нагрузок (при этом длительность включения для каждого канала можно задать отдельно). Цена- 2800-4000руб.

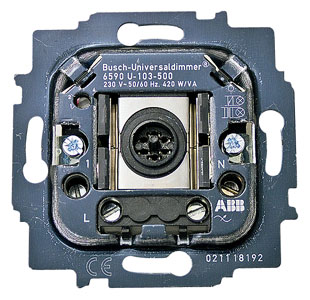

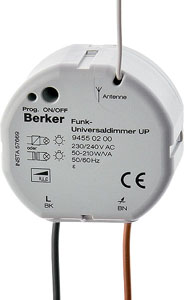

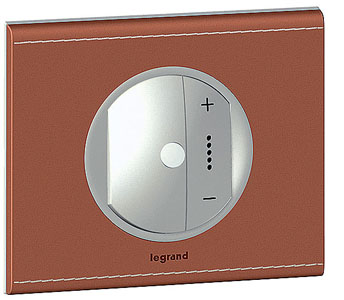

Радиореле с функцией диммера. От только что упомянутых эти реле отличаются наличием функции диммера, благодаря которой можно не просто включать и выключать свет, но и плавно регулировать его яркость. При покупке надо иметь в виду, что радиоуправляемые диммеры, так же как и обычные, рассчитаны на различные нагрузки по виду и мощности, то есть существуют устройства для обычных и галогенных ламп накаливания с рабочим напряжением 220В, для низковольтных галогенных ламп, запитываемых через электронный или обычный трансформатор, ламп дневного освещения, экономичных ит.п. (более подробно о диммерах см. "ИВД", 2008, №9). Цена- от 2тыс.руб.

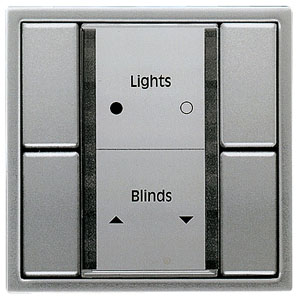

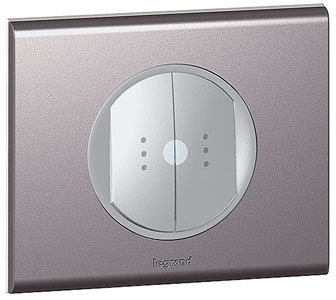

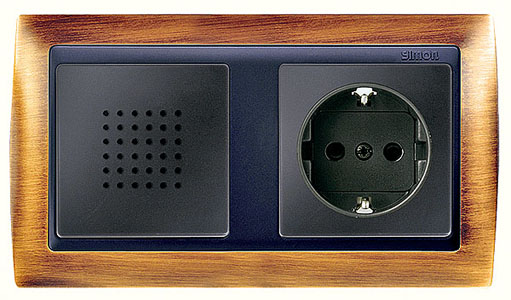

Накладки на выключатели с ИК- или радиоприемником входят в специальные серии электроустановочных изделий, выпускаемые компаниями ABB, Berker, Gira, Jung, Merten идр. Дом "умнеет" с ними легко: снимаете с выключателя декоративную рамку и вынимаете накладку c привычными клавишами. На ее место устанавливаете накладку с радио- или ИК-приемником, а затем вновь ставите рамку. Врезультате вы можете включать свет с помощью как встроенного в накладку сенсорного выключателя или кнопки, так и дистанционного ИК- или радиопульта. Вобщем, все просто, если изначально установлен соответствующий электронный механизм. Цена- от 2500руб.

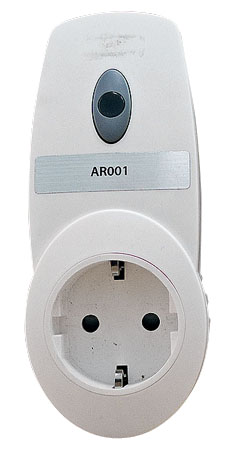

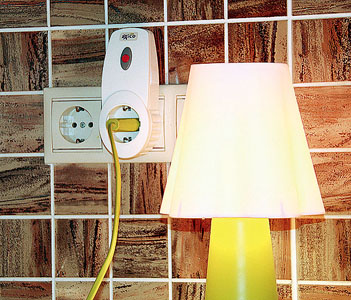

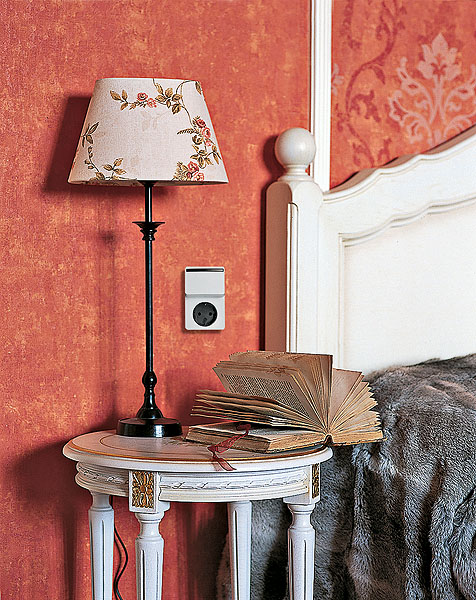

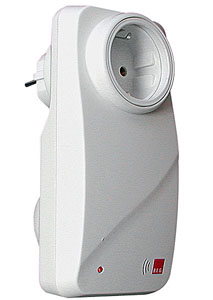

Радио- и ИК-адаптеры- вставляемые в сетевую электророзетку устройства, посредством которых можно управлять любым включенным в его розетку электроприбором. При этом монтаж как таковой (если не считать процессаВтыкания вилки в розетку) отсутствует. Приобретая такое устройство, следует обратить внимание на минимальную (как правило, 40Вт) и максимальную (500, 1500 и даже 3600Вт) мощность подключаемых приборов. Существуют адаптеры с функцией диммера (максимальная нагрузка- 200Вт), а также устройства, предназначенные для управления электроприборами в местах повышенной влажности (ванные комнаты, балконы ит.п.). Для удобства некоторые производители оснащают выпускаемые приборы кнопкой-выключателем на случай, если пульта под рукой не окажется. Интересны устройства с функцией таймера и радиоуправляемой светодиодной подсветкой- их можно применять в качестве ночников или для дежурного освещения. Цена- от 1100руб.

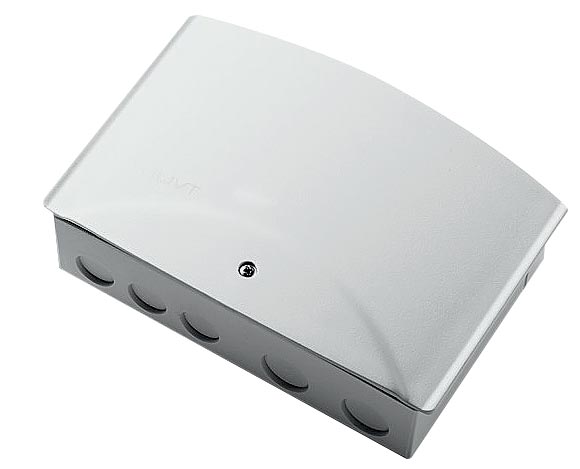

Реле для уличного использования. Кэтой группе относятся многофункциональные реле, при помощи которых организуют беспроводное дистанционное управление освещением фасада и сада (степень защиты IP 65). Само устройство может состоять из ряда независимых секций, причем каждая из них настроена одновременно на несколько каналов связи. Цена- от 4350руб.

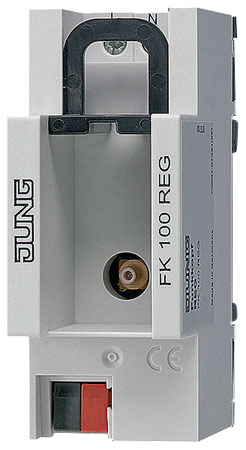

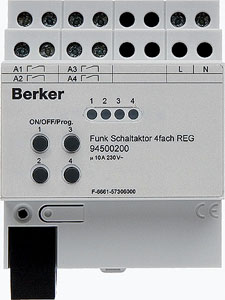

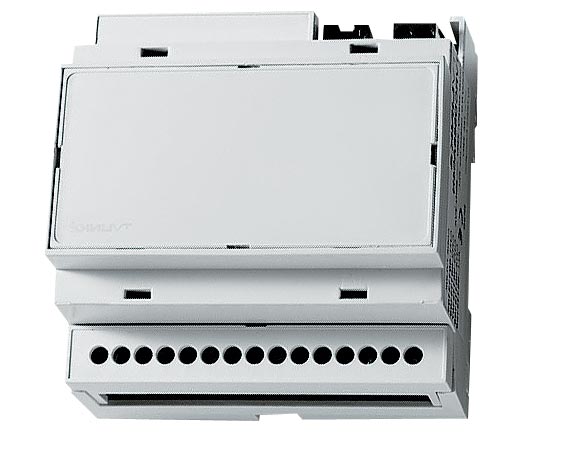

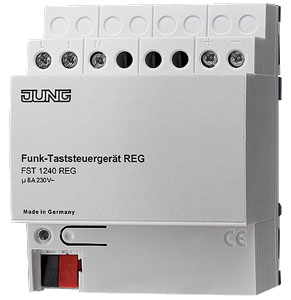

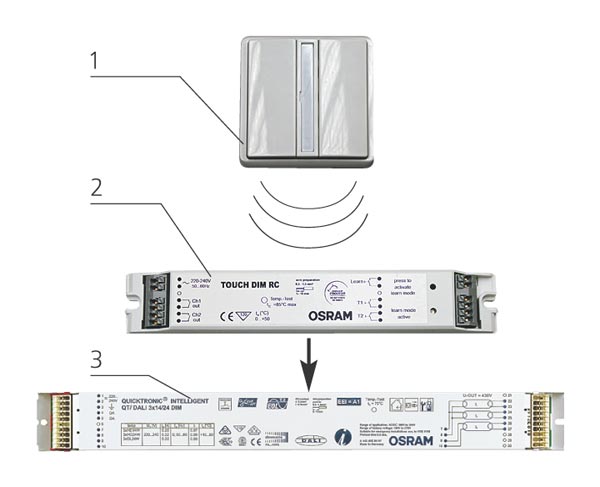

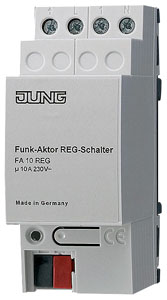

Приборы для монтажа на DIN-рейку. Группой светильников с общей потребляемой мощностью более 500Вт дистанционно управляют с помощью специальных устройств, устанавливаемых на DIN-рейку. Есть три основных вида таких устройств: приемник команд (цена- от 5 тыс. руб.), реле (выключатель) и реле с функцией диммера (цена- от 3 тыс. руб.). Задача приемника- принять посланную радиокоманду и транслировать ее по специальной шине исполнительному устройству. Один радиоприемный модуль может управлять несколькими десятками исполнительных устройств. Так как электротехнический шкаф, как правило, изготовлен из металла, который способен полностью экранировать радиосигнал, к приемнику подключается внешняя антенна.

Для чего все это нужно?

Чтобы понять это, рассмотрим несколько житейских ситуаций.

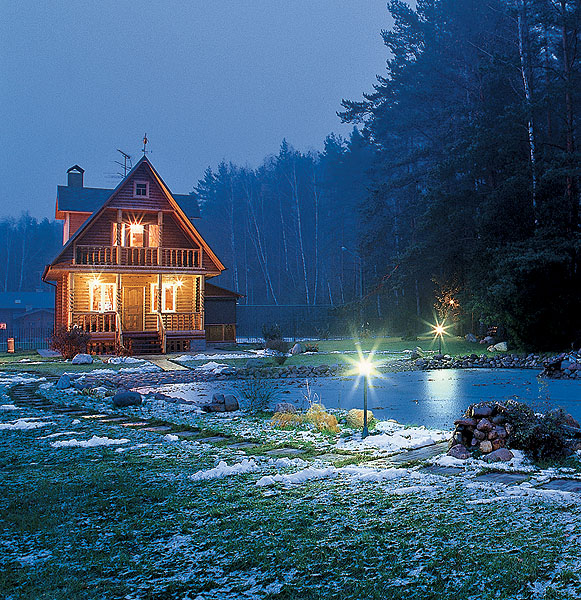

Ситуация первая. Вы подходите к калитке своего загородного дома, отпираете ее- и без всякой команды зажигаются фонари вдоль садовой дорожки и над входной дверью. Вроде бы пустячок, а ведь приятно! С этой задачей легко справляется установленный над калиткой беспроводной датчик движения. Ине только с этой. Например, ему можно поручить «сторожить» плохо просматриваемый из дома участок сада. Заметив движение в подконтрольной ему зоне, он даст команду включить прожектор, установленный на стене дома.

СитуацияВторая. Вы устали, садитесь перед телевизором и через несколько минут понимаете, что неплохо было бы убавить освещенность в комнате. Встаете, идете к двухклавишному выключателю и гасите в люстре три лампы из пяти. Возвращаетесь к дивану, но через пару минут понимаете: не полегчало. Опять встаете, выключаете два рожка люстры и зажигаете торшер. Никто не сомневается, что движение- это жизнь, но не в данной же ситуации. Другое дело- сел перед экраном, нажал на дистанционном пульте со сценариями кнопку с надписью «Просмотр ТВ», и световая картина сама плавно изменилась.

Ситуация третья. Только что все домашние бегали по дому (квартире), как ежики, собираясь кто в школу, кто в институт, кто на работу... Кто подправлял с помощью электрощипцов локоны, кто утюгом делал стрелки на брюках. Ивот, наконец, в доме никого... Вам предстоит покинуть его последним. Ичто, пробежаться по всем комнатам, проверив, кто и что забыл выключить (свет, музыкальный центр, утюг, фен...)? Нажимаете расположенную у двери кнопку-передатчик с надписью: "Выключить все"- и уверенно закрываете за собой дверь. Радиоуправляемые розетки, адаптеры и реле-выключатели заблокируют работу всех подключенных через них светильников и электроприборов. Аэлектроплиту и прочие мощные нагрузки отключат радиоуправляемые реле, установленные на Din-рейке. Работать будет только холодильник, включенный через обычную розетку. Удобно? Да не то слово!

Ситуация четвертая. Вы в командировке. Дома- жена и дети. Ночью их что-то напугало (допустим, сквозняк громко захлопнул форточку), и жене нужно выяснить, что это "бумкнуло". Какая же женщина захочет выйти из спальни в темный коридор, а потом еще и побродить по дому, везде включая, а затем выключая свет? А уж выглянуть, а тем более выйти в ночной сад точно ни одна не отважится. Снова поможет кнопка-передатчик, только на этот раз установленная в изголовье кровати и с другой надписью: "Включить все". Нажала, вышла, проверила. Идаже в освещенный сад через окно выглянула. Вернулась в спальню, нажала кнопку «Выключить все» и спокойно уснула.

Естественно, мы разобрали далеко не все возможные ситуации, в которых поможет использование беспроводных технологий управления светом. Увас иная проблема, и вы хотите ее решить? Что ж, вернитесь к предыдущей главе- мы уверены, что вы сами не только найдете подходящее для вашего случая решение, но и подберете необходимое для его реализации командное и исполнительное оборудование.

«Палочка-выручалочка»

Честно признаем, что существуют случаи, когда без применения дистанционно управляемых устройств обойтись сложно. Например, если после окончания ремонта выясняется, что при прокладке электрических цепей были допущены серьезные ошибки. Скажем, выключатель в одном конце длинного коридора есть, а в другом- нет. Или тот же выключатель расположен в неудобном месте, или его пришлось загородить мебелью, ит.д. Устанавливаем в монтажную коробку радиореле, добавляем к нему необходимое количество командных радиокнопок, которые в удобном месте просто наклеиваем на стену,- и все. Ни штрабления, ни нового ремонта. Понадобилось добавить еще пару выключателей? Нет проблем- система предусматривает возможность расширения и интеграции новых устройств в уже существующую конфигурацию.

Иеще. Считается, что в деревянных зданиях применение дистанционных устройств значительно снижает пожароопасность, поскольку резко сокращает общую протяженность электрических сетей.

На этом, пожалуй, и закончим наш рассказ о дистанционном управлении освещением. Но разговор о радиоуправляемых устройствах и построении с их помощью «умного дома», использовании для связи между его компонентами так называемой радиошины мы обязательно продолжим в одном из следующих номеров.

Редакция благодарит фирмы ABB, Axico, Berker, Clipsal, Gira, Jung, Legrand, Merten, Osram, Schneider Electric, Siemens, Simonelectric, Steinel, «Испанский дом электротехники», «Клевер»,«Ноотехника» и «Пан Электрик» за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№127
