Неземные сады

Фото О.ВоронинойМожно привести множество аргументов, подтверждающих целесообразность устройства "высотных" садов. Такие оазисы повышают теплозащитные свойства кровли любого здания. Врезультате изменяется и температурный режим на верхнем этаже: летом здесь будет чуть прохладнее, зимой- немного теплее. Заселенные "зеленые" кровли проще в уходе: если грамотно уложены материалы и правильно посажены растения, они реже нуждаются в ремонте и служат дольше, чем настилы, выполненные с использованием битумных и полимерных покрытий. Растительный слой предохраняет гидроизоляцию от жары, холода, перепадов температуры и УФ-лучей, а также предотвращает механические повреждения. Кроме того, вы получаете возможность раздвинуть границы дома и создать еще одну "комнату" на открытом воздухе, где в теплое время года будете вольготно отдыхать среди зелени, дарящей прохладу. Наконец, посаженный на высоте сад- это дополнительный источник кислорода. Он поглощает пыль и вредные вещества, что актуально даже за городом, где экологическая обстановка лучше, чем в мегаполисах. Ведь нередко хозяева небольших участков застраивают свои владения почти полностью: дом, хозяйственные постройки, гараж и площадка для автомобиля. Витоге для зеленых насаждений остается не так много места, как хотелось бы, а порой и совсем мало. Конечно, разбить сад на крыше- достаточно затратная затея, однако многообразие современных технологий позволяет воплощать в жизнь самые разные проекты, в том числе бюджетные (от2,5тыс.руб. за 1м²).

Фото 1 «Брунс Парк»

Фото 2 Фото М.Ромакиной

Фото 3 Photos/Gap

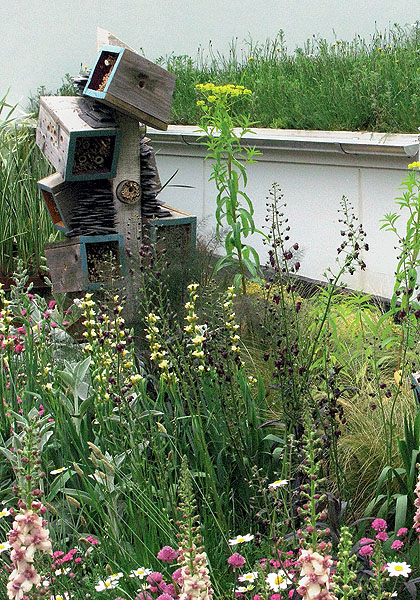

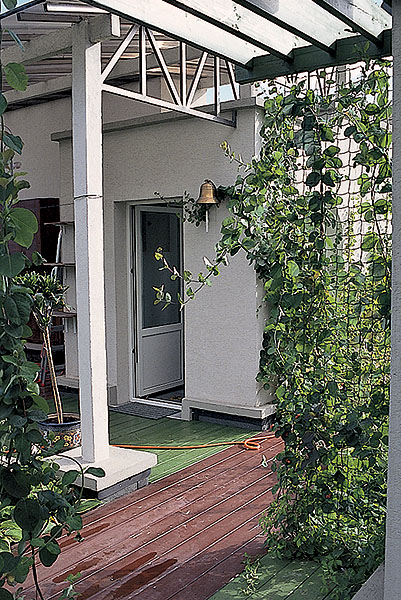

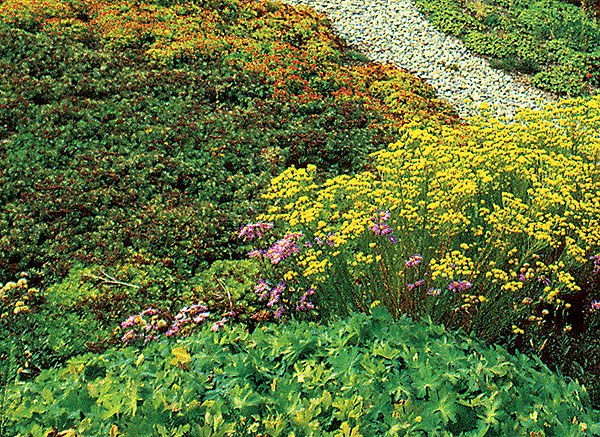

1-3.Луговые травы(1), вьющиеся лианы(2), злаки(3)- многие растения способны произрастать, оторвавшись от земли и переселившись на крышу. Важно лишь обеспечить им комфортные условия для «высотной» жизни.

В зависимости от нагрузки на кровельную конструкцию и ассортимента высаживаемых растений специалисты подразделяют разбиваемые на крышах сады на две группы- экстенсивные и интенсивные. Впервом случае сажают только невысокие многолетники с компактной корневой системой и создают травянистую крышу, похожую на лужайку. Ей не нужен дополнительный полив- как правило, достаточно дождевой воды. Экстенсивное озеленение применяют на разных кровлях: плоских, покатых одно- и двускатных, с углом наклона до 45, вогнутых, цилиндрических, террасного типа. Толщина насыпного грунта для подобного сада невелика- около 6-10см. Нагрузка на кровлю- от 70кгс/м². Вкачестве грунта используют разработанный для кровель «легкий» субстрат. Высаживают в него многолетние растения, неприхотливые в уходе и устойчивые к недостатку влаги: различные виды седумов, молодила, камнеломок, манжеток, гвоздик, а также злаковые травы. Чаще всего экстенсивно озеленяют гаражи и хозяйственные постройки.

Сады интенсивного типа богаче по ассортименту посадок: в них "селят" и травы, и цветущие многолетники, и кустарники, и даже высокие деревья- до 10м. Кровельные системы для интенсивного озеленения должны быть более надежными: здесь нагрузка составляет 200-2000кгс/м². Их делают только плоскими, а сверху насыпают слой субстрата толщиной от 5см до 1м. Внешне такой сад похож на обычный "земной": в нем можно разбить клумбы, проложить дорожки и тропинки для прогулок, сделать патио для отдыха, поставить беседку и увить ее лианами, наконец, устроить небольшой водоем. Поэтому, выбирая между экстенсивным и интенсивным вариантами, вы фактически выбираете между лужайкой и полноценным садом, где есть возможность проводить время. Второй, конечно, сложнее в уходе, да и создать его непросто. Ведь здесь посадка растений- более трудоемкий процесс. Ктому же о них необходимо регулярно заботиться, а для этого прежде всего предусмотреть систему полива (переносные или стационарные дождеватели).

Фото 4 «ЦинКо РУС»

Фото 5 Фото М.Ромакиной

Фото 6 «ЦинКо РУС»

Фото 7 «Брунс Парк»

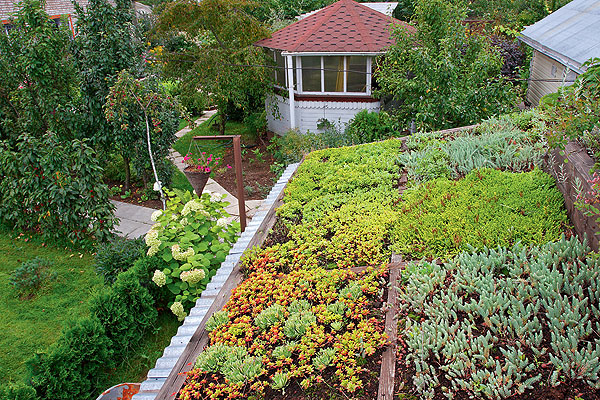

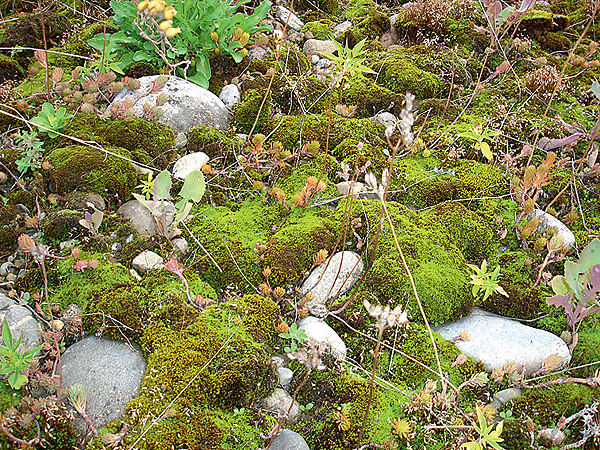

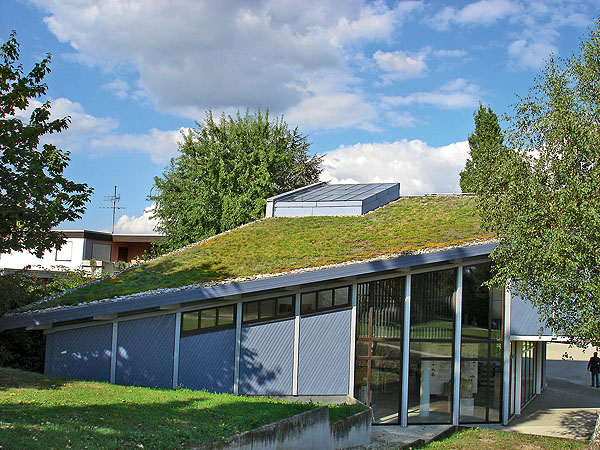

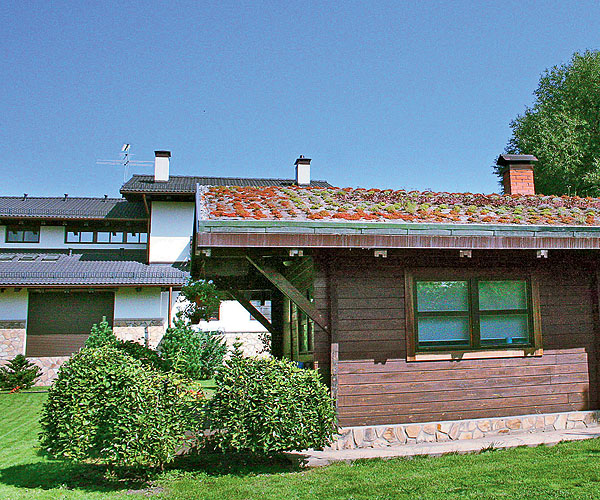

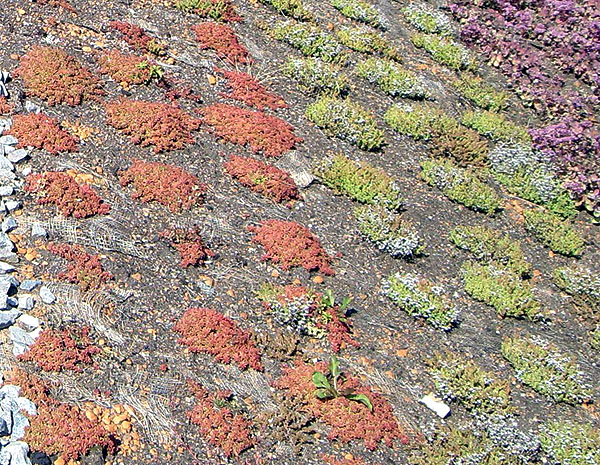

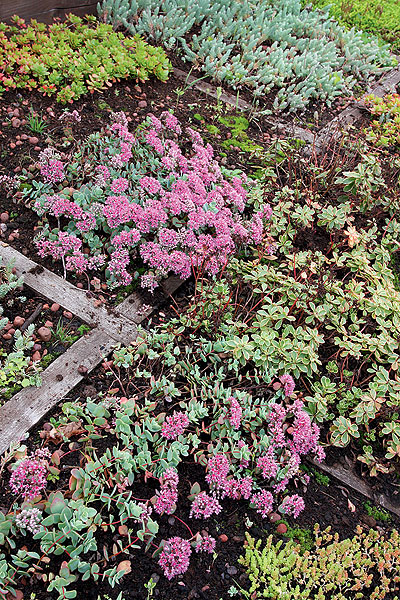

4-7.Экстенсивное озеленение подходит для кровель с уклоном до 45. Чаще в этом случае высаживают седумы(4-6), реже- злаковые травы или мхи(7). Черенки суккулентов спустя некоторое время разрастаются и образуют густой ковер.

Предполагается, что при "зеленой" кровле нагрузки на несущие конструкции всегда увеличены. Поэтому решение организовать сад на крыше лучше принимать на этапе проектирования дома. Вэто время есть возможность рассчитать и запланировать будущие нагрузки и создать подходящие условия для развития растений. "Высотные оазисы" можно устраивать на разных перекрытиях- деревянных (в таком случае обычно планируют облегченные варианты экстенсивного сада), выполненных из железобетонных плит или на металлических балках. Как и любая кровля, "зеленая" нуждается в паро-, гидро- и теплоизоляции. Слой пароизоляции обычно укладывают первым. Для нее используют современные битумсодержащие материалы- например, наплавляемые рулонные с армирующей основой из стеклоткани или синтетических волокон. Теплоизоляцию обеспечивают различные плитные утеплители (из пенопласта, экструдированного пенополистирола, минеральной ваты, на цементной, битумной или синтетической связке) и засыпные материалы (керамзит, шунгизит, перлит, вермикулит). Надежная гидроизоляция- следующий важный компонент кровельного "пирога". Гидроизоляционный материал размещают над теплоизоляцией- для озеленяемых кровель используют именно этот, реверсионный тип кровли, потому что инверсионные получаются более дорогими. Кроме того, необходимы антикорневая защита гидроизоляции, дренирующий материал, слой субстрата (в него будут высажены растения), а также фильтрующий материал, который предотвратит проникновение его частиц в дренажный слой.

Фото 8 Фото М. Ромакиной

Фото 9 Фото М. Ромакиной

Фото 10 Фото М. Ромакиной

Фото 11 Фото М. Ромакиной

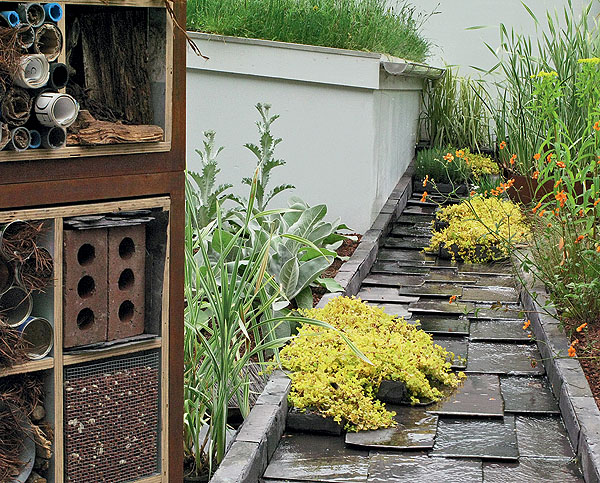

Сады можно разбивать на крышах как с внутренним, так и наружным водоотводом, причем уклон крыши может быть даже нулевым. "Зеленая" кровля не привязана к расположению точек водослива, поскольку площадь водосбора одной воронки диаметром 110мм- до 400м². Втом месте, где она расположена, в "пирог" обязательно встраивают смотровой колодец. При нормальной работе системы его нужно осматривать лишь 2 раза в год- весной и осенью. Для наружного водоотвода используют как открытые (8-10), так и закрытые желоба, сделанные из оцинкованной стали или ПВХ. Воду направляют в систему ливневой канализации, подземную дренажную систему или даже построенный на участке водоем- ручей, пруд, декоративные емкости (11). Впоследнем случае желоба обязательно должны быть закрытыми, чтобы вода, пройдя очистку фильтрами водостока, не загрязнялась частицами мусора.

Специализированные материалы для "зеленых" кровель производят фирмы FlorDepot, ZinCo (обе- Германия), Imperbel (Бельгия), Index (Италия) идр. Многие из них изготовляют готовые системы для озеленяемых крыш. При этом производители не рекомендуют заменять отдельные компоненты изделиями других компаний, даже если внешне они похожи друг на друга.

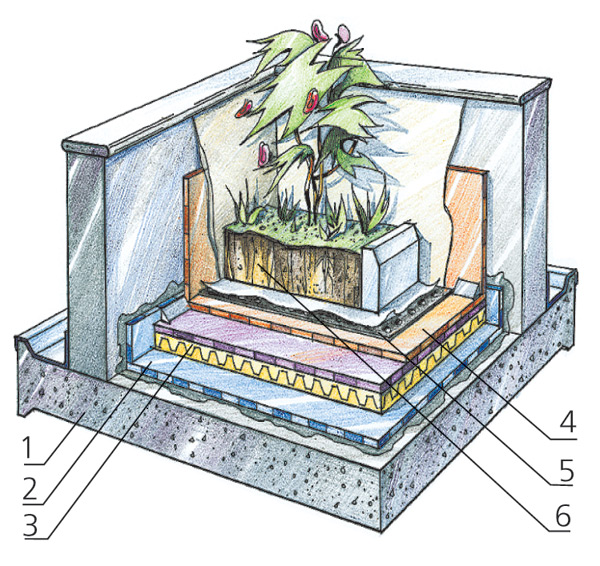

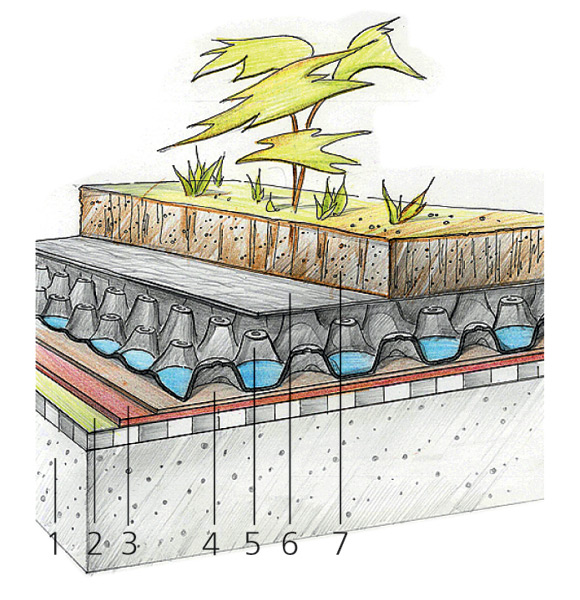

Наиболее современный вариант специализированной системы для "зеленой" кровли включает четыре основные составляющие (считается, что паро- и теплоизоляция уже есть). Это гидроизоляционная противокорневая пленка, укладываемая на уже расстеленную теплоизоляцию; защитный водонакопительный мат (он окончательно фильтрует воду, прежде чем ее спускают в водосток); дренажно-накопительный элемент (например, Floradrain- ячеистая конструкция, напоминающая форму для яиц, она регулирует ток воды, позволяя одновременно решить две противоположные задачи: сохранить как можно больше влаги в прикорневой зоне растений и отвести излишки воды); системный фильтр, поверх которого засыпают субстрат. Подобные системы производят компании FlorDepot, Imperbel, ZinCo. Одни из них предназначены для экстенсивных кровель, другие- для интенсивных.

Работают системы так: вода проходит сквозь субстрат, фильтруется и начинает наполнять ячейки Floradrain, имеющие форму перевернутой пирамиды с вырезами наверху. Отдельные маты Floradrain (их размер- 21м) укладывают с зазором относительно друг друга. Поэтому, когда вода заливает ячейки примерно на 2/3 их высоты, она переливается через края и уходит вниз- сначала в защитный водонакопительный мат, а затем в водосток. Вроли последнего выступает воронка или внешняя водоотводящая система. Верхняя часть ячеек как минимум на 1/3 наполнена не водой, а воздухом, который способствует росту корней. Ктому же в матах кровельного «пирога» всегда есть резервный запас воды, и в случае засухи корни растений забирают ее оттуда.

Фото 12 «Брунс Парк»

Фото 13 «ЦинКо РУС»

Фото 14 Фото М.Ромакиной

Фото 15 «ЦинКо РУС»

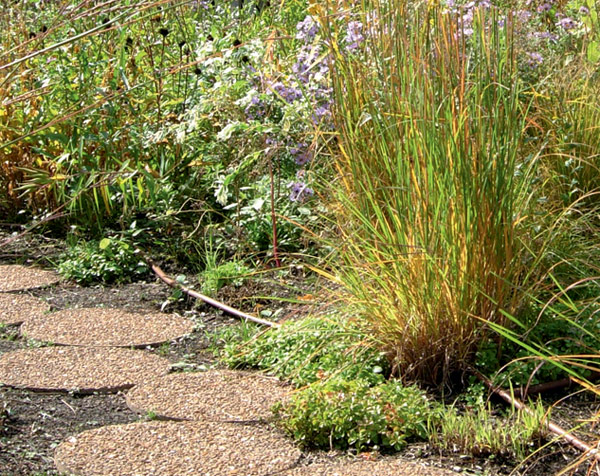

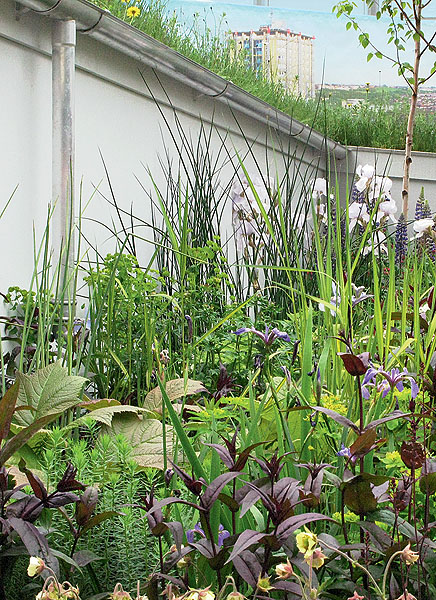

12-15.Ассортимент растений для крыш разнообразен: злаки(12), многолетники(13,14), седумы(15).

Вместо природного грунта для систем с матами Floradrain используют облегченный органический субстрат. ВГермании его изготовляют на основе переработанной глиняной черепицы, обладающей высокой гигроскопичностью; в России- на базе вулканического туфа. Общее количество компонентов достигает 15-20. Субстрат обеспечивает растения всеми необходимыми питательными элементами, он не подвержен ветровой эрозии, обладает высокой пористостью и способен получать воздух и воду не только сверху, но и "тянуть" их снизу из накопительной емкости- из матов Floradrain. Вхолодный период растениям, вознесенным на высоту, легче зимовать в таком субстрате, чем в обычном природном грунте. Ведь здесь вся вода уходит вниз, поэтому не образуются водяные мешки, которые заледеневают и разрушают корневую систему. Масса этого субстрата- около 1100кг/м³. Цена 1м³- около 9,5тыс.руб. Для экстенсивного сада, засаженного седумами, достаточно субстрата толщиной 6см, для кустарниковых посадок- около 25см, для деревьев- 60-100см. На скатных крышах дополнительно устанавливают решетку с крупными ячейками, куда засыпают субстрат, чтобы он не сползал. Асверху его защищают джутовым полотном.

Системы отличаются друг от друга характеристиками каждого из компонентов. Защитные маты, например, неодинаково надежны. Так, у компании ZinCo они бывают изготовлены из одно- или двухслойного искусственного войлока либо из войлока и резины. Толщина- 4-15см. Самый тонкий подходит для экстенсивных садов, остальные- для интенсивного озеленения. Различные прочность и размер ячеек имеют и дренажно-накопительные элементы. УFloradrain 40 высота каждой ячейки- 40мм, влагоудержание- 4л/м². УFloradrain 60 размер ячеек больше (высота- соответственно 60мм) и выше способность к влагоудержанию: 8л/м².

Высаженные на крыше растения оказываются в несколько иных условиях, чем на земле: ограниченное жизненное пространство, более резкие колебания температуры, ветровые нагрузки, пониженный уровень влажности летом (на 15-20%). Специалисты считают, что такая среда близка к климату горной местности. Исходя из этого, выбирают приземистые виды растений с относительно компактной корневой системой, не очень требовательные к уходу и, разумеется, приспособленные к обитанию в том или ином регионе.

Фото 16 «Брунс Парк»

Фото 17 «Брунс Парк»

Фото 18 «Брунс Парк»

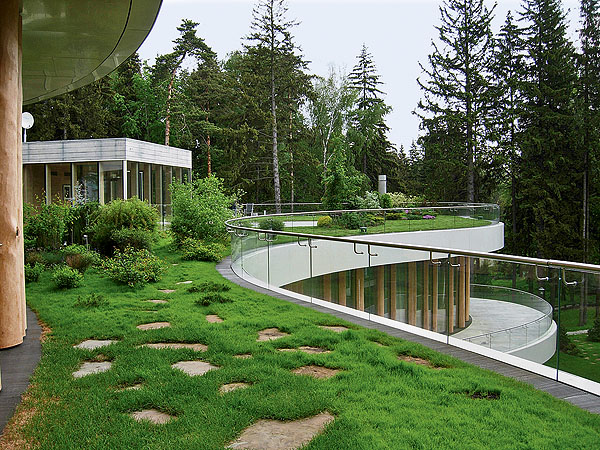

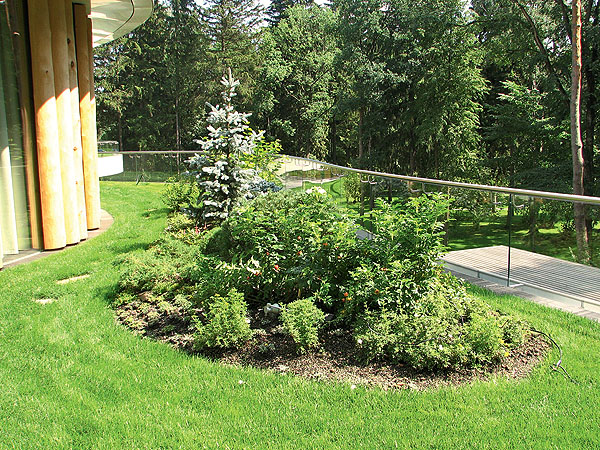

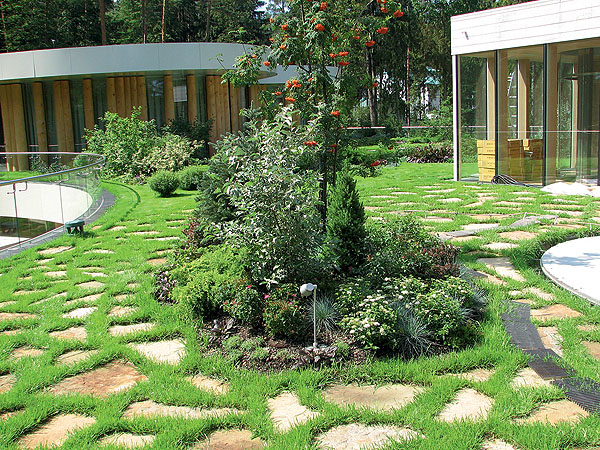

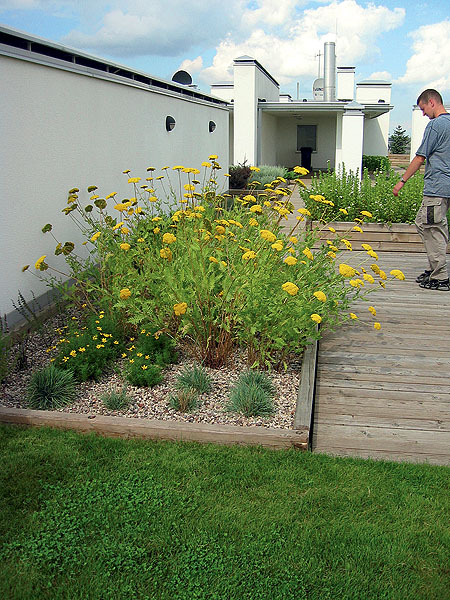

Сад в Подмосковье, созданный по проекту компании "Брунс Парк"(16),- живая иллюстрация к манифесту австрийского архитектора Фридриха Хундертвассера, писавшего: "Мы должны вернуть природе территории, которые отняли у нее незаконно. Это наш долг: природу, которую мы губим тем, что строим дом, снова вознести на крышу". Проект создавался с учетом того, что нагрузка на кровлю не должна превышать 150кгс/м². Большую часть сада занимает покрытие из злаков и почвопокровных растений. Толщина субстрата под этими посадками- 10см. Втех же местах, где расположены несущие колонны, конструкция здания позволила насыпать слой субстрата толщиной 30см- на этих возвышениях высажены древесно-кустарниковые группы: ель обыкновенная соседствует с ивой карликовой и спиреями(17), а рябина обыкновенная- с ивой гибридной, спиреями, лапчатками и сосной горной(18).

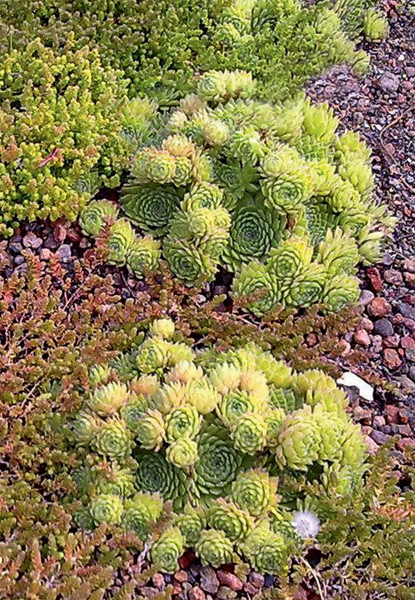

Для кровель с экстенсивным озеленением важна высокая способность растений к регенерации. Суккуленты сажают в качестве готовой рассады или разбрасывают черенки по поверхности субстрата, а затем их мульчируют. Вусловиях средней полосы России способны зимовать многие седумы (едкий, камчатский, ложный, Эверса, отогнутый) и два вида молодила (кровельное и отпрысковое). Седумы белый и испанский хорошо подсаживать весной- они быстро разрастаются и затягивают образовавшиеся после зимы проплешины. Перемешивая различные сорта суккулентов, создают красочные живые ковры. Окраска соцветий зависит от сорта: у седума едкого они ярко-желтые, у ложного- белые, розовые или лиловые. Большинство седумов цветут в июне- июле, некоторые чуть позже, в июле- августе (например, седум отогнутый и Эверса). Однако декоративны они не только во время цветения, но и на протяжении всего бесснежного сезона. Из злаковых трав используют овсяницу, из цветущих многолетников- тимьяны, гвоздику (травянку и перистую), камнеломки, ястребинки. Чтобы лужайка на крыше была более декоративной, специалисты рекомендуют не делать монопосадки, а составлять смеси из 15-20 видов и сортов. При этом хорошо брать за образец природные сообщества. Так, в Подмосковье встречается достаточно устойчивый естественный покров из молодила отпрыскового, очитка едкого, цмина песчаного и овсяницы овечьей. Его можно взять за основу, создавая смесь для экстенсивной кровли. Если вы планируете проводить систему орошения на крышу, допустимо высеять и газон- из клевера или состоящий из смеси трав (например, полевицы и эшшольции).

Для садов интенсивного типа ассортимент древесных и цветочных посадок достаточно широк. Важно, что они могут развиваться на искусственных субстратах, ведь большинство современных садов на крышах высаживают именно на них, а не на природных почвогрунтах. (Впрочем, растений, не способных поселиться в субстрате, дающем полный набор необходимых питательных веществ, немного.) Из деревьев в условиях средней полосы России сажают сосну горную и обыкновенную, рябину обыкновенную, иргу круглолистную, канадскую и гладкую, низкорослые яблони, лиственницу, березу повислую. Последняя часто растет на заброшенных постройках- ее семена могут самостоятельно укорениться даже в кладке полуразрушенных стен. Из кустарников используют дерен белый и сибирский, барбарис (Тунберга, оттавский), спиреи, можжевельник казацкий и горизонтальный, чубушник венечный идр. Во многих проектах уместными оказываются посадки караганы древовидной- лесостепного кустарника.

Фото 21 «Брунс Парк»

Фото 22 «Русские газоны Ландшафт»

Фото 23 Фото А. Медведева

Фото 24 Фото О. Ворониной

21.Предполагается, что на экстенсивных кровлях люди будут появляться лишь несколько раз в год, проводя технический осмотр.

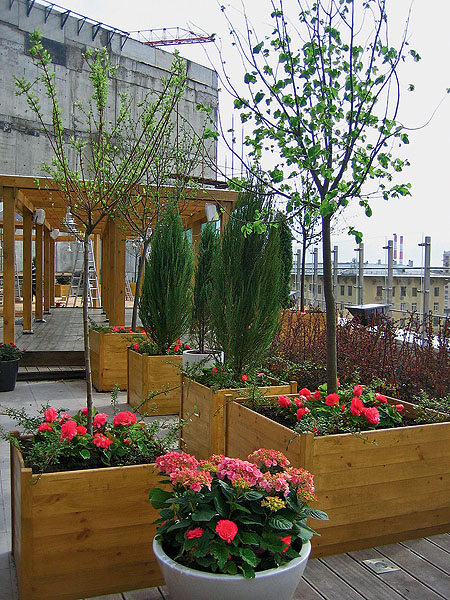

22.Контейнерный сад на крыше высотного здания в Москве.

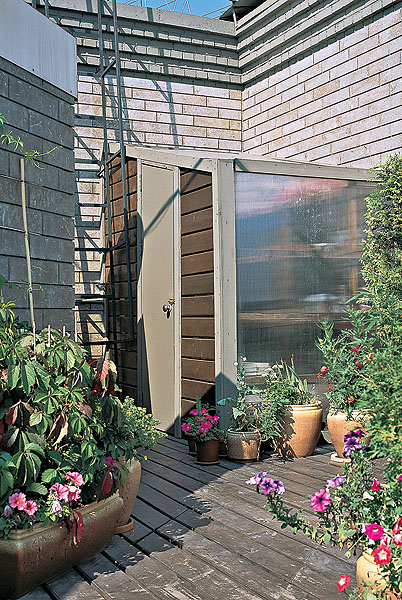

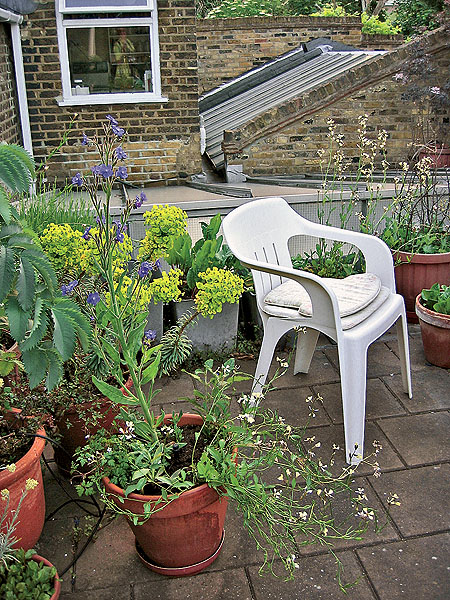

23-24.Контейнерные посадки удобны своей мобильностью.

Особенность сада на крыше заключается в том, что все деревья и кустарники зритель воспринимает с близкого расстояния. Ведь площадь такого зеленого уголка обычно небольшая, и это обязательно учитывают, проектируя посадки и составляя декоративные группы. Для создания вертикальных кулис используют лианы- девичий виноград и древогубец круглолистный, для цветников- разнообразные многолетники и летники. Ачтобы крыша и весной была нарядной, часто высаживают и мелколуковичные- крокусы и нарцнарциссы, сциллы и мускари.

Фото 25 Фото Е.Лучина

Фото 26 Фото О.Ворониной

Фото 27 Фото О.Ворониной

Фото 28 Фото О.Ворониной

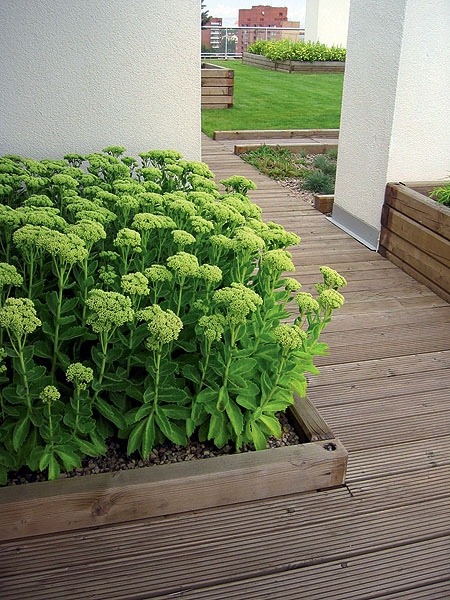

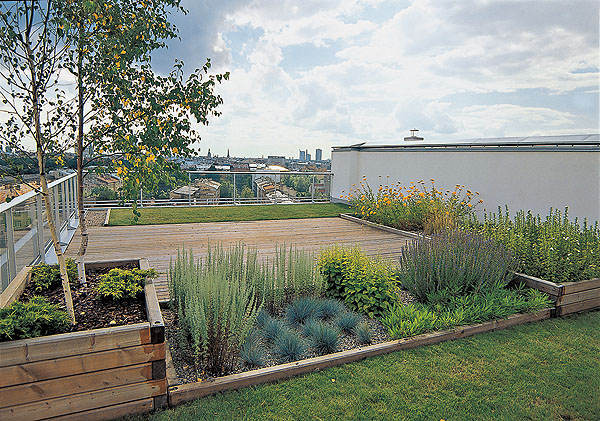

Территория сада на крыше не обязательно бывает сплошь "зеленой": здесь можно проложить тропинки, разбить площадку для отдыха- как, например, в этом проекте прибалтийской компании Tagete(25). Устройство кровельного "пирога" имеет особенности: поверх гидро-изоляции расстилают защитную мембрану, а все остальные компоненты системы отсутствуют. Деревянный настил укладывают на лаги и выводят в уровень с субстратом, отделив от него перфорированным уголком- чтобы субстрат не ссыпался под настил(26). Брусчатку кладут на "подложку" из гравия, оставляя расшивку 0,5-1см(27). При устройстве пешеходных дорожек на крыше не рекомендуется делать основание из бетона или на цементном связующем, а только песчаное или щебеночное- это обеспечит уход воды сразу вниз, на дренажный слой, и предотвратит появление луж, дорожки не станут скользкими(28).

Редакция благодарит компании «Брунс Парк», «ЦинКо РУС», ландшафтного дизайнера Веронику Белеву (компания «Русские газоны Ландшафт») и ландшафтного дизайнера Елену Седову (компания «СК Садко») за помощь в подготовке материала.
