Секреты маскировки

(сантехнические ревизионные люки)

Трубы, запорная арматура и прочее инженерное оборудование вовсе не украшает интерьер ванной. Техническую "начинку" желательно убрать с глаз долой, сохранив к ней удобный доступ для осмотра и ремонта. В такой ситуации на помощь приходят специальные люки

Современный подход к реконструкции санузла предполагает скрывать коммуникации за фальшстенами, экранами, внутри стяжки пола ит.д. При этом нужно обеспечить доступ к вентилям, счетчикам расхода воды, соединениям металлических или металлопластиковых труб с гибкой подводкой (хотя последнюю лучше вовсе не применять), сифонам, фильтрам, регуляторам давления ит.д. Совместить удобство эксплуатации, безопасность и эстетичность не так уж трудно: строительный рынок предлагает множество готовых решений.

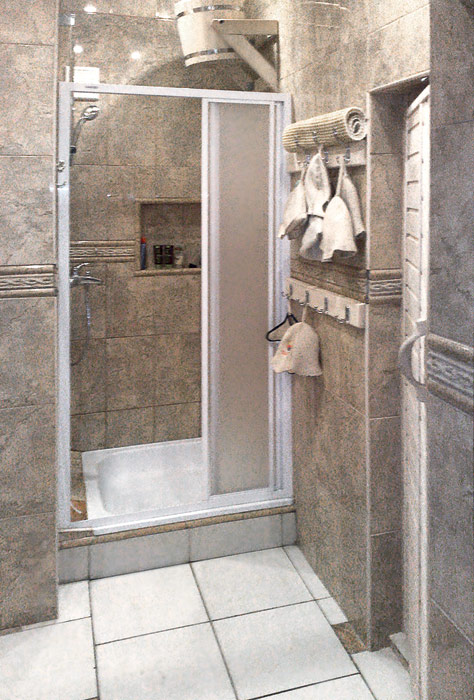

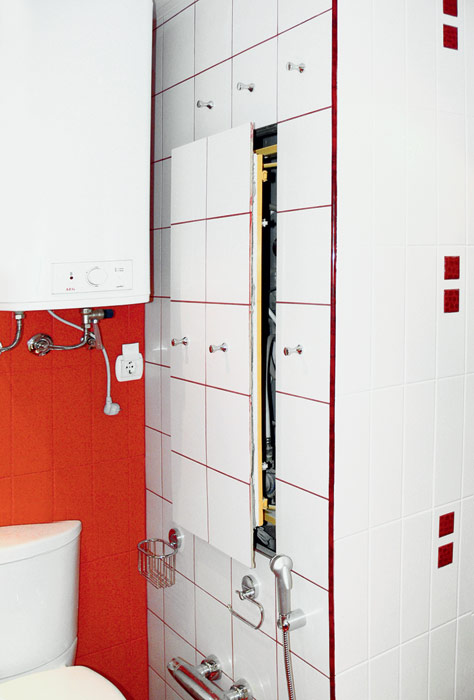

1
Фото: "Практика"

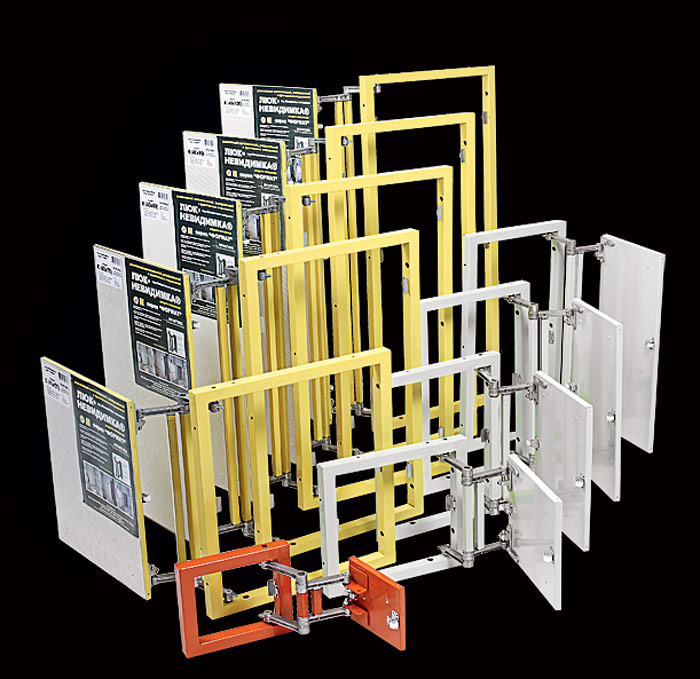

2
Фото: "Колизей Технологий"
3
Фото: "Практика"

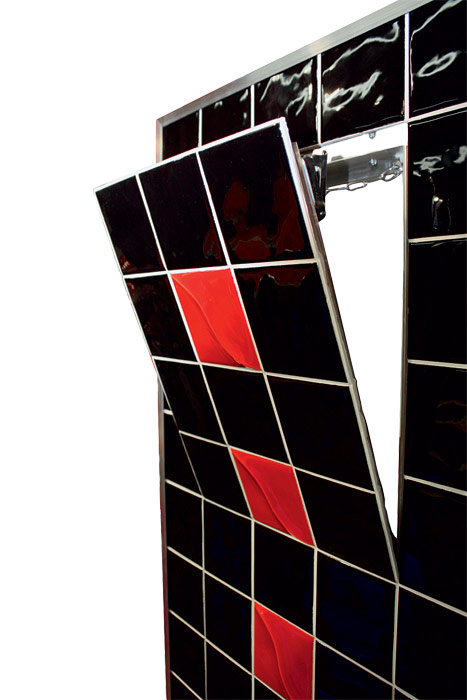

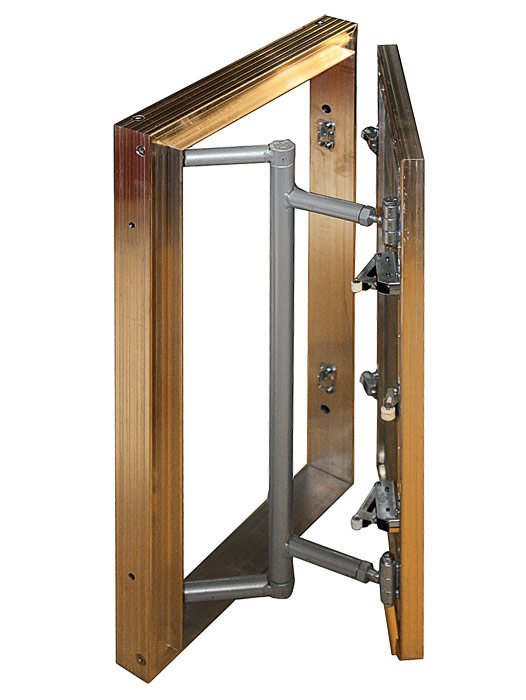

3-6. Люки скрытой установки бывают двух типов - с фронтальным открыванием (3, 5) и откидные (4, 6). Первые намного удобнее в использовании, но и стоят в 1,5-2 раза дороже, поскольку оснащены более сложным петлевым механизмом.

4
Фото: "Колизей Технологий"
5
Фото: "Колизей Технологий"
6
Фото: "Хаммер"

7
Фото: Geberit
8
Фото: Geberit
9
Фото: "Практика"

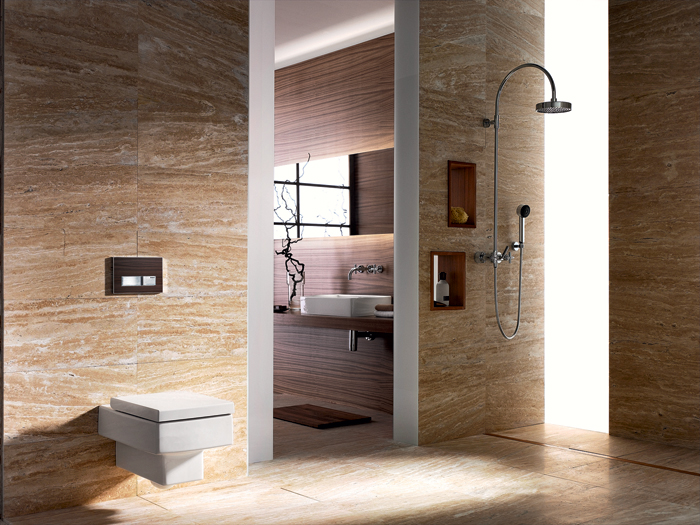

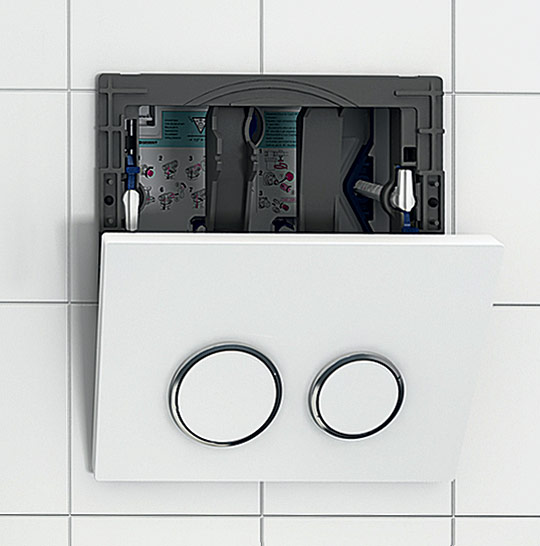

7, 8. Конструкцией модуля инсталляции навесного унитаза предусмотрена небольшая съемная панель (на ней расположены кнопки слива) для доступа к скрытым узлам, которые могут выйти из строя.
9. Направление открывания определяют при монтаже: конструкция на шарнирно-рычажной петле абсолютно симметрична. Петли поддаются регулировке, благодаря чему можно добиться идеально ровного зазора по периметру дверцы.

Потайная дверца

Готовые пластиковые и жестяные окрашенные лючки для открытой установки продаются на любом строительном рынке. Они стоят недорого (в пределах 1200 руб.), но выглядят как пришельцы из прошлого, да и габариты их невелики (максимум 300x600мм). Небольшие смотровые проемы можно также закрыть съемными вентиляционными решетками.

Однако архитектурный "мейнстрим" диктует свои законы - в моде строгое оформление санузлов, скупой декор и минимум элементов. Сегодня пользуются спросом в основном скрытые люки, которые монтируют до отделки прилегающих стен, а затем облицовывают керамической плиткой или мозаикой.

Удобный доступ

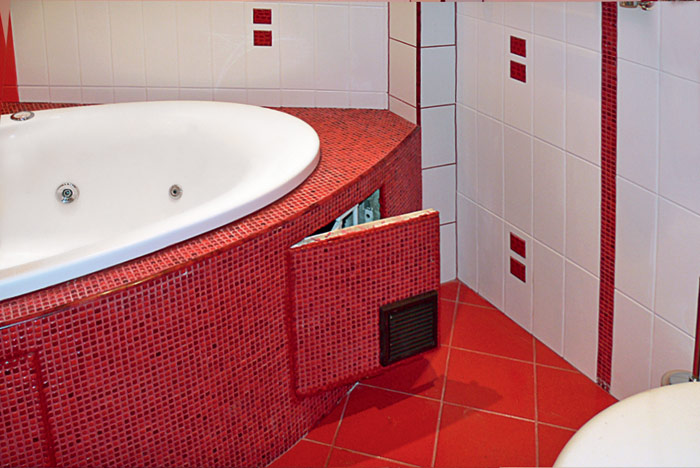

Фото: "Колизей Технологий" Ревизионные проемы в несъемных экранах для ванны, в подиумах и фальшстенах должны иметь такой размер, чтобы можно было не только осматривать, но и ремонтировать оборудование. Минимальный размер отверстия, при котором возможен ремонт с применением гаечных ключей, составляет 200x200мм, оптимальный - 400x400 или 400x600мм. Люки размером 100x100мм обычно не позволяют заменить деталь - их используют только как смотровые.

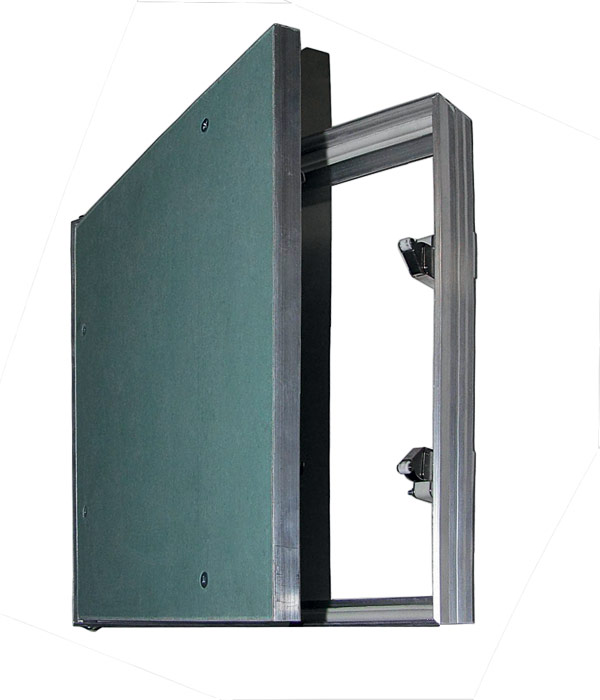

Простейшая конструкция этого типа представляет собой откидную съемную дверцу, фиксируемую в проеме магнитными или механическими защелками. Подобную продукцию выпускают, например, компании "Хаммер" (модель "Гиппократ-П") и "Практика" ("Контур"). Рамные детали делают из алюминиевого профиля, а заполнение - из ГКЛВ. Открывают люк нажимая на его верхний край, а затем откидывая на себя - снизу створку удерживают зацепы, а сверху - страховочный трос или цепочка. При необходимости дверцу можно полностью снять.

Запасные варианты

1. Долгое время из-за отсутствия качественных готовых изделий ревизионные люки приходилось изготавливать на месте из подручных материалов, причем результаты "самодеятельности" довольно часто оказывались весьма удачными.

2. Накладную дверцу нетрудно сделать из фанеры марки ФСФ толщиной 16мм и навесить ее на раму из брусков с помощью двух - четырех мебельных "лягушек". Конструкцию декорируют зеркалами и панно, например из цветного стекла, или облицовывают плиткой.

3. Можно приобрести или заказать дверцы для мебельных фасадов с сосновыми ламелями или ротанговым плетением (либо его имитацией). Уподобных изделий широкий размерный ряд, но они не слишком хорошо переносят повышенную влажность, поэтому лучше покрыть их дополнительным слоем яхтного лака или водостойкой эмали.

4. Допустимо использовать горизонтальные пластиковые или металлические оконные жалюзи. Правда, если не зафиксировать нижнюю кромку полотна, последнее может раскачиваться от движения воздуха. Кроме того, любая вентилируемая завеса практически не изолирует звук, а ведь далеко не все дома оборудованы бесшумными канализационными трубами.

5. Изящная замена распашной створке - подъемные рольставни. Они могут иметь любые размеры и цвет, причем алюминиевые ламели не подвержены коррозии. Но конструкция будет стоить недешево, к тому же далеко не всегда есть возможность скрыто установить короб, в который прячется поднятое роллетное полотно.

Габариты вкладных изделий достигают 700x700мм, но даже при небольшом формате, скажем 200x400мм, ими не слишком удобно пользоваться, к тому же при частом открывании и закрывании велика вероятность повреждения облицовки. Поэтому такие конструкции не подходят для обеспечения доступа к счетчикам расхода воды.

Для стен из ГКЛ на каркасе выпускают особые люки на осевых петлях, рассчитанные на окраску или оклеивание рулонными материалами толщиной не более 2мм. Функцию петель выполняют два штыря, а механизм фиксации состоит из одной-двух нажимных защелок. Разумеется, по периметру створки остается зазор, но его ширина не превышает 1,5 мм, и он не слишком бросается в глаза.

10
Фото: "Практика"
11
Фото: "Практика"
12
Фото: "СанЛюкс"

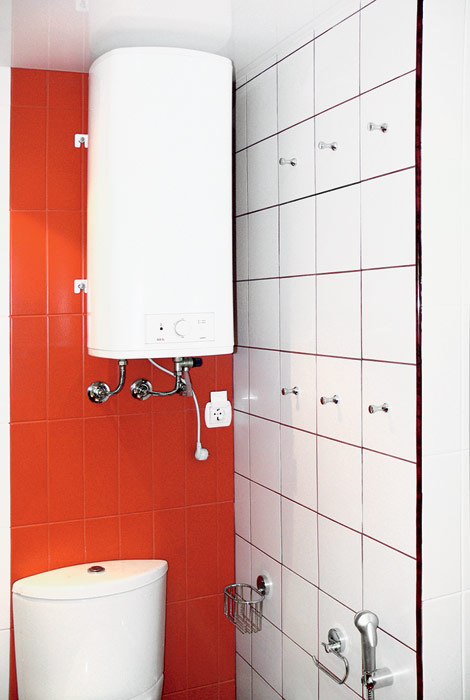

10, 11. Большинство современных моделей стеновых люков оборудованы нажимными магнитными или механическими замками-защелками. На случай, если последние выйдут из строя, желательно предусмотреть стационарные ручки (их можно утопить в поверхность, выполнить в виде крючков для полотенец ит.п.) либо запастись мощной вакуумной присоской для стекла.

13
Фото: "Хаммер"
14
Фото: "СанЛюкс"

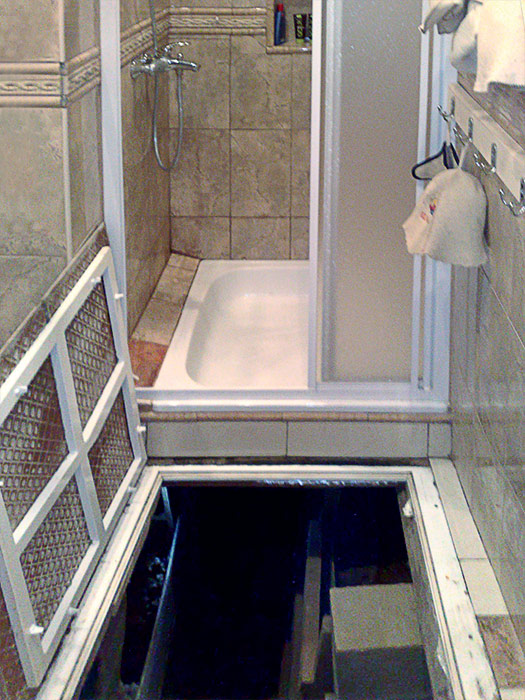

12-14. Рамку напольного люка вмуровывают в стяжку, а крышку, представляющую собой "корытце" глубиной 40-50мм, заполняют бетоном. Позже люк облицовывают плиткой заодно с полом таким образом, чтобы ширина зазора по периметру крышки не превышала 1мм.

Орычагах и шарнирах

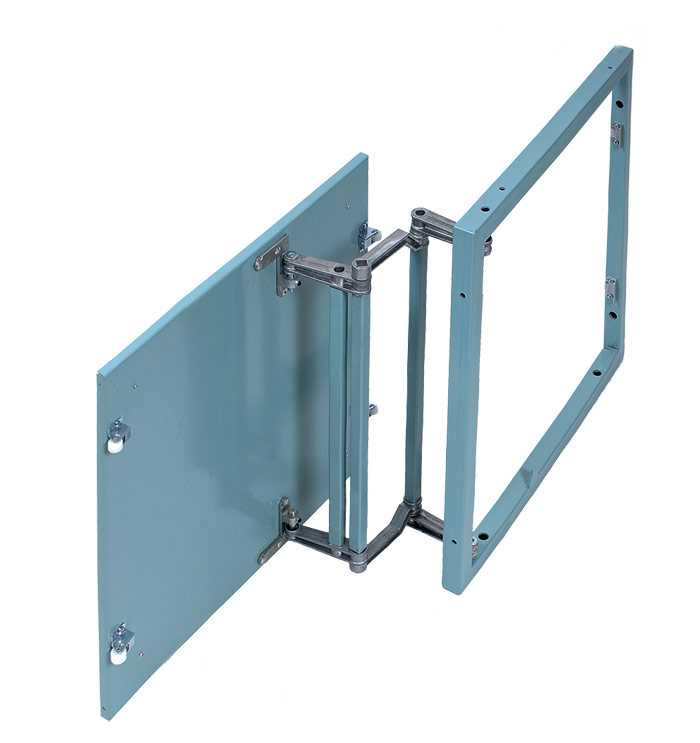

Надежные люки скрытого монтажа представляют на отечественном рынке фирмы "Практика", "СанЛюкс", "Колизей Технологий" и "Хаммер". Залогом успеха этих изделий стала удачная конструкция механизма открывания. Особая шарнирно-рычажная петля позволяет дверце люка сначала фронтально выдвигаться из проема, а затем распахиваться более чем на 90 или сдвигаться в сторону. Для параллельно-сдвижных люков применяют специальную многошарнирную петлю; максимальный размер створки - 500x500 мм, а ее "грузоподъемность" - 7кг. Что касается распашных моделей, то их размерная линейка значительно шире - от 200x200 до 600x1200мм, а предельная нагрузка составляет 40кг.

Правила монтажа люков с шарнирно-рычажной петлeй

15
Фото: "Практика"
16
Фото: "Практика"
17
Фото: "Практика"

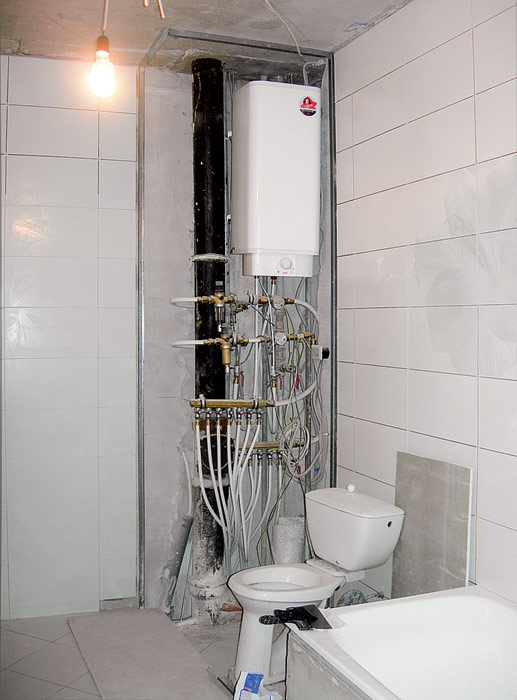

15. Люк устанавливают до отделки прилегающих стен в заранее предусмотренный проем.
16. Вперегородку, выполненную из ГКЛ, рамку крепят саморезами к стоечным профилям и перемычкам как минимум в двух точках на каждой стороне.

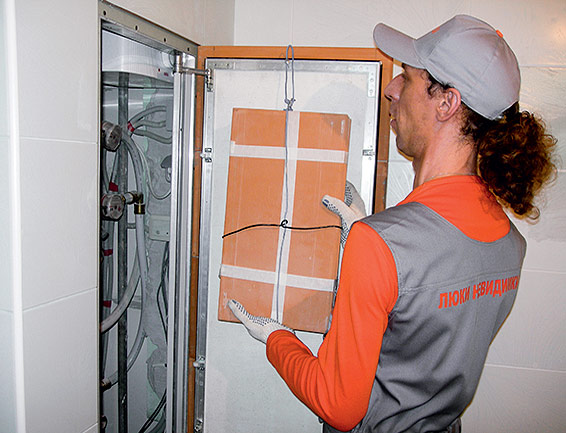

17. После регулировки, но перед отделкой люка следует подвесить на дверце груз, равный по весу облицовке. Таким образом удастся точно выдержать зазор по периметру люка.

18
Фото: "Практика"
19
Фото: "Практика"
20
Фото: "Практика"

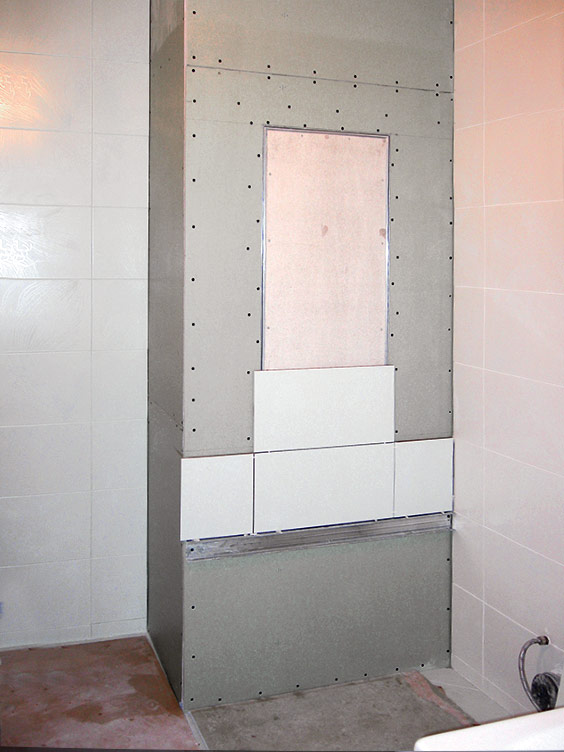

18. Стену начинают облицовывать с дверцы, причем отделочный материал не должен выступать за ее края более чем на 50 мм, а оптимальный выпуск плитки составляет 25-30мм с каждой стороны.
19. Зазор между облицовками люка и стены по ширине равен обычному межплиточному шву.

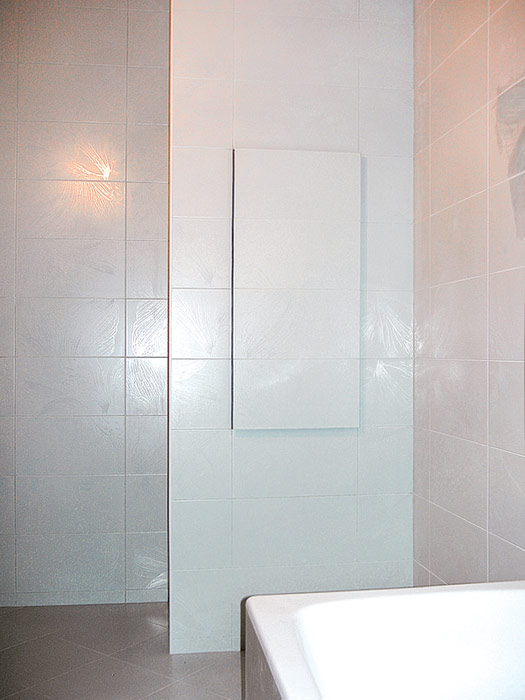

20. Для его заполнения применяют санитарный герметик под цвет затирки. Спустя двое суток шов прорезают ножом для обоев - и можно пользоваться люком.

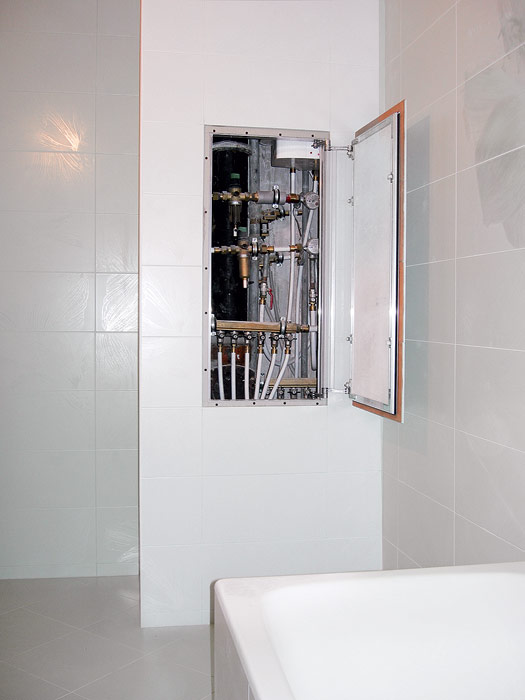

Внастоящее время каждый производитель предлагает несколько серий люков под облицовку плиткой. Практически все современные модели оснащены нажимными магнитными замками, но могут открываться и с помощью присоски. Люки различаются не только по кинематике створки (распахивание, сдвигание), но и в зависимости от материала рамных деталей (окрашенная сталь или алюминий), "грузоподъемности", а также от использования контура уплотнения по периметру. Размерный ряд чрезвычайно широк и позволяет найти подходящий вариант почти для любого проема и формата плитки.

Стандартные изделия с шарнирно-рычажным механизмом открывания вполне доступны по цене. Скажем, люк размером 400x600мм обойдется в 4500руб. При изготовлении по размерам заказчика стоимость возрастает в 1,5-2 раза.

Под полом и на "чердаке"

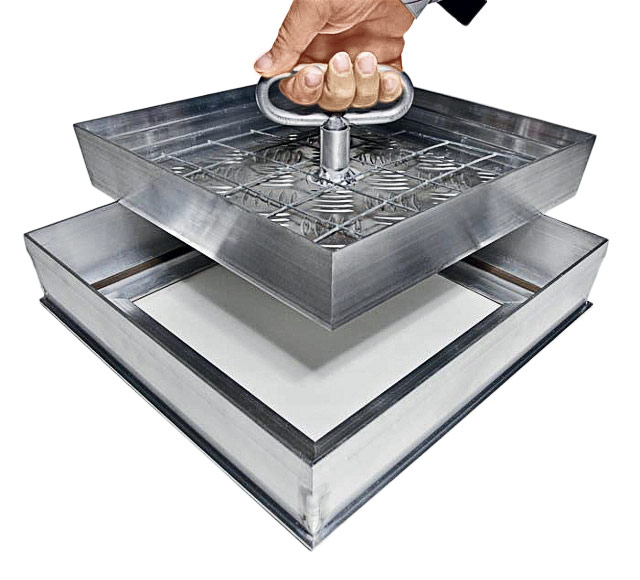

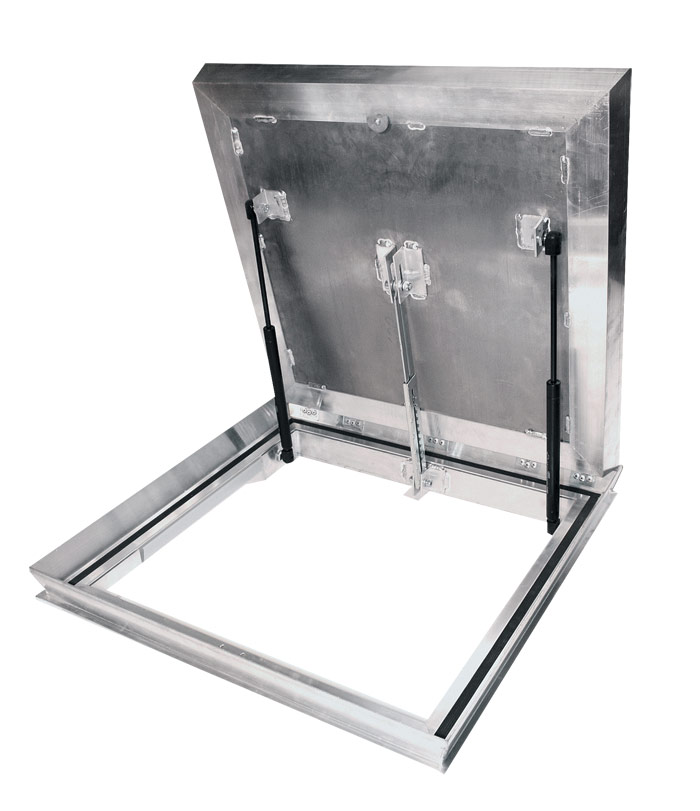

При обустройстве ванной с душевой без поддона и в некоторых других случаях нужно оставить доступ к кранам и трубам, проходящим под полом. Простой эту задачу не назовешь, особенно если пол должен быть абсолютно водонепроницаемым. Ксчастью, в продаже есть герметичные напольные люки, рамка которых снабжена резиновыми уплотнителями. Их изготавливают из алюминиевых листов и профилей и устанавливают на этапе создания подосновы пола. Подобная конструкция выдерживает нагрузку до 15 т, а поднимают люк с помощью специального крючка или ввертной ручки. Многие модели оснащены газовыми амортизаторами, облегчающими открывание.

Алюминиевые водонепроницаемые люки различных габаритов (от 200x200 до 800x800мм; шаг в изменении размеров составляет 100мм) производит, например, фирма "Колизей Технологий" (модели Armada и SuperLock, с одним и двумя контурами силиконовых уплотнителей соответственно). Их цена - 1400-4000руб.

Если вы планируете провести требующие ревизии коммуникации за фальшпотолком, то последний должен быть реечным или модульным. Две эти схемы позволяют без труда снять и поставить на место любой отделочный элемент. Потолки такого типа для влажных помещений представлены в ассортименте компаний Acura, Ecophon, AMF, Illbruck, OWA, "Албес" идр. Детали комплектов изготавливают из алюминия с полимерным покрытием, нержавеющей стали, экструдированного пенополистирола или пенополиуретана.

Вподшивном гипсокартонном потолке также можно устроить ревизионный люк на осевых петлях (под покраску), но гораздо проще установить съемную вентиляционную решетку, да и смотреться она будет аккуратнее.

Редакция благодарит компании "Практика", "СанЛюкс", "Колизей Технологий"
за помощь в подготовке материала.
