Пусть дом "поумнеет"-3

(таймеры и автономные аварийные светильники)

Пусть дом "поумнеет"-3 В этой статье мы продолжим начатый в нашем журнале ("ИВД", 2008, №4,9) разговор об электро-установочных изделиях, позволяющих дому значительно "поумнеть" без создания единой информационно-управляющей системы ("умный дом"), и расскажем о таймерах и автономных аварийных светильниках.

Дизайнер интерьеров
Л.Сизова
Фото К.МанькоТаймеры и автономные аварийные светильники на российский рынок поставляют в основном такие производители, как ABB, Berker, Gira, Elso, Jung, Kopp, Merten, Osram, Siemens (все- Германия), MK Electric (Великобритания), Eljo, Lexel (обе- Швеция), Anam (Корея), Legrand, Schneider Electric (обе- Франция), BTicino, Vimar (обе- Италия), BJC, Duisa, Simon (все- Испания), Ensto (Финляндия). Авот продукция компаний из России и СНГ на нашем рынке- редкость: "Ноотехника" (Белоруссия), "Белый свет" и "Кунцево-Электро" (обе- Россия). Ксожалению, это практически все. Теперь более подробно о каждом типе устройств.

Таймеры

Электронное устройство для включения и выключения в заданное время (в соответствии с расписанием) подключенных к нему электроприборов (нагрузок) называется таймером.

Фото 1
Siemens
Фото 2
Siemens
Фото 3 Фото 4

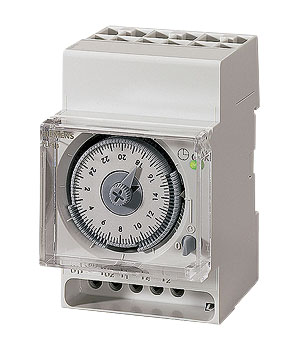

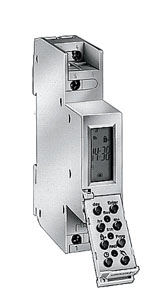

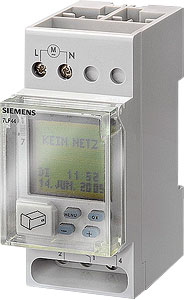

1-2.Таймеры Siemens, предназначенные для установки на DIN-рейку: цифровой недельный двухканальный (1) и суточный электромеханический (2)

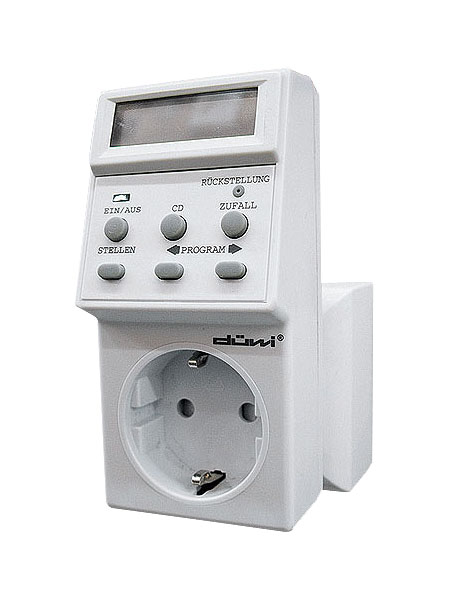

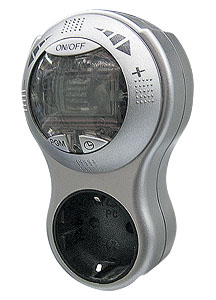

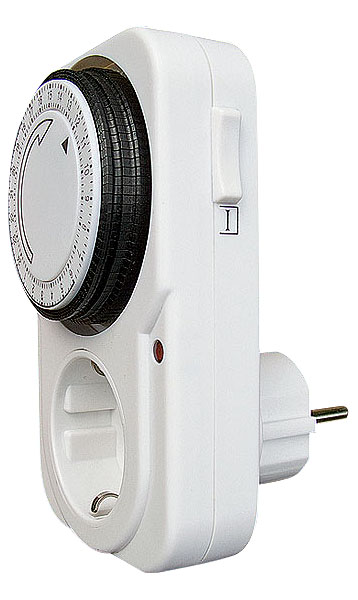

3-4.Внешний вид таймеров - переходников для электророзеток весьма разнообразен

Зачем они нужны? Таймеры- одни из самых доступных элементов системы домашней автоматизации, сфера применения которых необычайно широка. Во-первых, их используют для управления бытовыми электроприборами, не оснащенными встроенным таймером. Например, к вашему возвращению домой таймер включит электрообогреватель, чтобы создать комфортную температуру (пока вас нет дома, это устройство не работает, экономя электроэнергию). Апросыпаться вы сможете не под изрядно надоевший звон будильника, а под звуки любимого музыкального произведения, льющиеся из колонок музыкального центра. Иесли с вечера заложить в пароварку и кофеварку необходимые ингредиенты, завтрак будет готов точно к тому моменту, когда вы собираетесь прийти в кухню. Кроме того, таймер в течение дня может управлять имеющимися в доме оздоровительными приборами (ионизатором воздуха, люстрой Чижевского ит.д.) и вентиляторами в ванных комнатах и санузлах, которые будут включаться периодически и на заданное время.

Фото 5
Schneider Electric
Фото 6
Gira
Фото 7
Berker

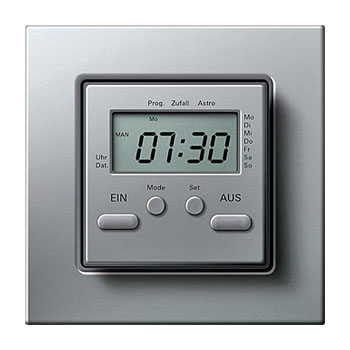

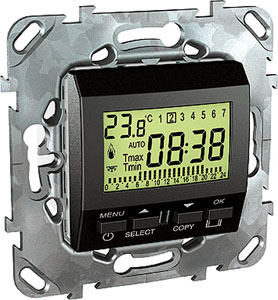

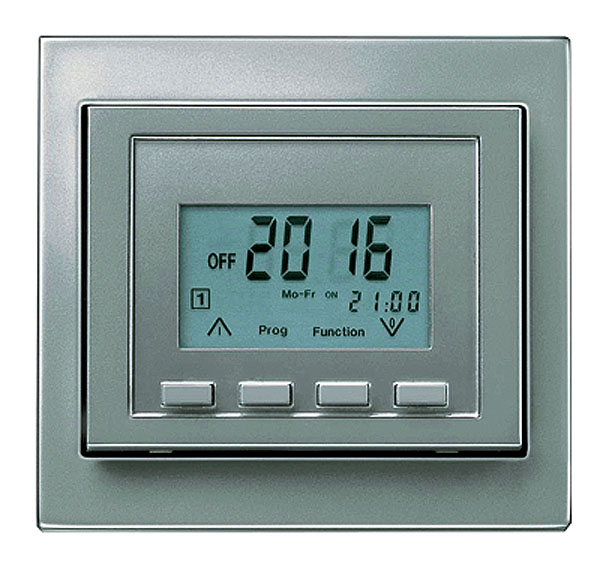

5-7.Электронные программируемые таймеры для установки в монтажную коробку снабжают декоративной рамкой, такой же, как у выключателей и розеток.

Поможет таймер и забывчивым: если утюг включать через оснащенную этим устройством электророзетку, по дороге на работу вам не придется мучительно вспоминать, выключили ли вы данный пожароопасный прибор или нет. По истечении заданного времени (10-30мин) таймер сам перекроет подачу энергии в розетку. (Правда, если вы затеяли "большую глажку", через определенный интервал придется включать таймер, что может несколько раздражать.) И наконец, в домах, где установлены двухтарифные счетчики электроэнергии и воды, этот замечательный прибор будет сам по ночам включать стиральную или посудомоечную машину (недаром последнее поколение данных агрегатов имеет помимо функционального, регулирующего порядок их работы, еще и встроенный суточный таймер).

Электромеханический таймер

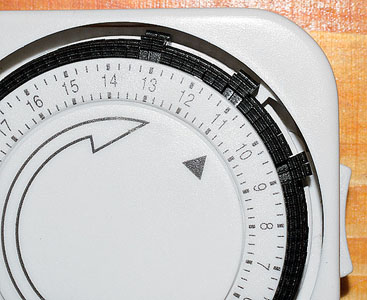

Время включения/выключения электромеханическим таймером подсоединенного к нему прибора задают с помощью выдвигающихся рычажков, установленных вокруг вращающегося диска. Каждый из них, нажимая на контакт на корпусе устройства, замыкает его на определенное время. Уразных моделей количество этих рычажков может различаться. Найденный нами на рынке абсолютный рекорд- 96шт., и каждый из рычажков замыкает контакт на 15мин. Барабан таймера, имеющий электрический привод, питающийся от сети, вращается со скоростью 1об/сут. Иследовательно, каждые сутки включение происходит в одни и те же моменты времени.

Nolte Kchen

Во-вторых, с помощью таймера управляют светом. Так, обитатели аквариумов или террариумов будут вам весьма признательны, если жизненно необходимая им подсветка и воздушный компрессор станут включаться не только тогда, когда вы вернулись домой, а по расписанию в течение всего дня. Исамое главное- когда вы отсутствуете, таймер поможет создать так называемый эффект присутствия: например, будет включать и выключать свет в соседних комнатах или разные светильники в одном помещении, что, возможно, отпугнет непрошеных гостей.

Какими они бывают? Еще 40 лет назад в нашей стране впервые было разработано и нашло практическое применение механическое устройство отключения света с регулируемой задержкой времени- автоматический выключатель АВ-С-0,2-2,5 УХЛ 4 (производился в основном предприятиями общества слепых). Нажал кнопку, взводя пружину механического приспособления,- свет включился и через заданный интервал (примерно 2мин) автоматически выключился. Удобно, но только в том случае, если вы за отведенное время успели перейти из помещения в помещение. Но стоило чуть задержаться- и вы рисковали оказаться в полной темноте в середине лестничного марша. Иэто был единственный прибор подобного рода, предлагаемый тогдашним рынком.

Nolte Kchen За 40 лет картина сильно изменилась. Так, на смену механическому таймеру пришел электронный. Например, компания "Ноотехника" производит лестничные выключатели с таймером БЗТ-300-ЛВ (500, 1000, 1500Вт) стоимостью 250-500руб., автоматически отключающие свет через 5мин после его включения. Устройства рассчитаны на совместную эксплуатацию с лампами накаливания и галогенными лампами на 220 и 12В, питающимися через обычный (не электронный) трансформатор. Еще одно простенькое, но полезное приспособление той же фирмы- таймер для санузлов БЗТ-300-СУ, который выключает вентилятор только через 5мин после выключения освещения (цена- 180руб.). Похожие модели предлагают и зарубежные фирмы.

Фото 8
Gira
Фото 9
Legrand
Фото 10
Gira

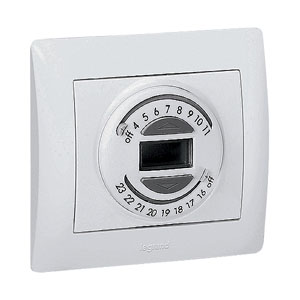

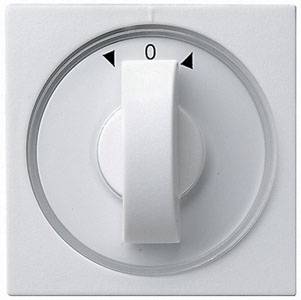

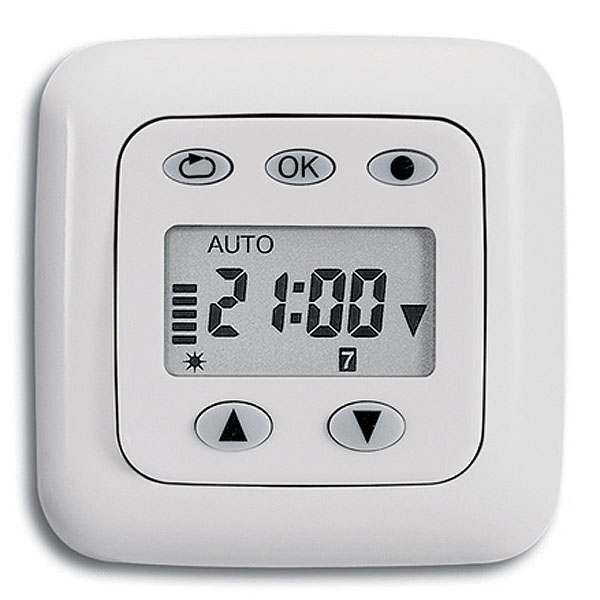

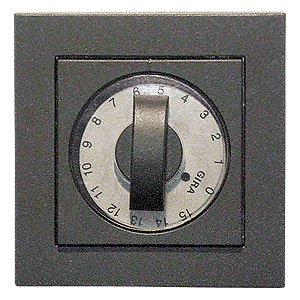

8-10.Механический таймер (8), таймер для управления рольставнями по ежедневно повторяемой временной программе (шаг задания интервала времени- 15мин) (9) и накладка для выключателей системы управления жалюзи и механических таймеров (10).

Устройства, попадающие к нам из дальнего зарубежья, можно по количеству управляемых ими приборов условно разделить на две группы- одно- и многоканальные. Одноканальные способны управлять только одним прибором. Они могут быть выполнены в виде переходника для электрической розетки, снабженного "часовым механизмом", или модульного устройства для установки в электрощит либо рядом с "подчиняющейся" им розеткой. Многоканальные же таймеры оперируют несколькими устройствами различного назначения.

По принципу действия "часового механизма" таймеры подразделяют на электромеханические и электронные. Механическими "часами" снабжены только одноканальные таймеры. Электронными- как одно-, так и многоканальные. Следует иметь в виду, что суммарная мощность одновременно подключаемых к таким таймерам электроприборов в большинстве случаев строго ограничена током 16A (3,5кВт).

Фото В.НефедоваЭлектронные приборы- более "продвинутые" по сравнению с электромеханическими, и программировать их можно не только на сутки, но и на неделю вперед. Недельная программа состоит из нескольких независимых циклов включения/отключения в день. Внаиболее простом варианте программирование осуществляется так же, как и в привычном электронном будильнике,- с помощью кнопок, и заключается в установлении необходимого интервала времени и длительности работы. Всамом сложном это происходит с помощью компьютера, к которому таймер подключают через USB-порт. Например, уезжая с дачи вечером в воскресенье, вы при желании программируете таймер, чтобы в субботу к вашему приезду он запустил отопительные приборы и дом прогрелся. Можно также поручить таймеру в середине недели на 15-20мин включить полив любимой клумбы или запуск других подобных операций.

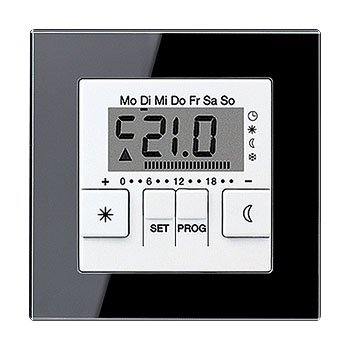

Jung Gira ABB

В самом простом случае программирование электронных таймеров производится с помощью кнопок управления на корпусе.

Электронные таймеры внешне выглядят не только как переходники, но и как монтируемые в обычную коробку выключатели или устройства защитного отключения на DIN-рейке. Первые и вторые можно инсталлировать в изголовье кровати и, соединив, например, с музыкальным центром, использовать в качестве будильника. Или же- рядом с кухонной розеткой, и тогда они станут управлять временем выключения подсоединенного к ней прибора.

Таймеры, монтируемые на DIN-рейку, менее симпатичны, чем их видимые в интерьере собратья, но со своими функциями справляются точно так же: отсчитывают заданный интервал времени и автоматически включают/отключают подсоединенное к ним электрооборудование. Только управляемые ими мощности могут значительно превышать 3,5кВт. Именно среди устанавливаемых на DIN-рейку устройств есть так называемые сторожа- многоканальные таймеры, играющие роль компонентов системы безопасности: они имитируют присутствие человека в жилище. Некоторые из них, чтобы все выглядело более правдоподобно, не только включают и выключают свет, раздвигают шторы и поднимают жалюзи, "слушают радио" и "лают", изображая ротвейлера, но и вносят элемент случайности в интервалы и порядок включения приборов.

При выборе таймера следует иметь в виду, что даже при кратковременном отключении электроэнергии в нем могут сбиться как время, так и программа. Чтобы этого не происходило, многие производители комплектуют свои изделия дополнительными элементами питания (например, две батарейки типа ААА или аккумулятор-"таблетка"). Таймеры, не снабженные ими, лучше запитать от источника бесперебойного питания (ИБП).

Фото 11
Legrand
Фото 12
ABB
Фото 13 Фото 14

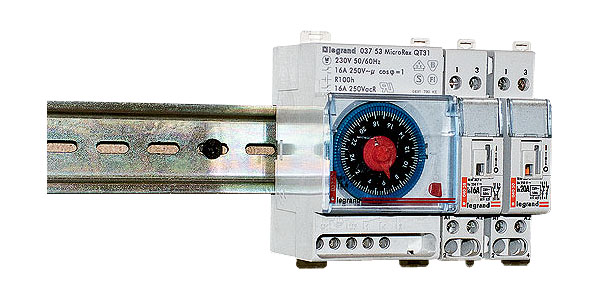

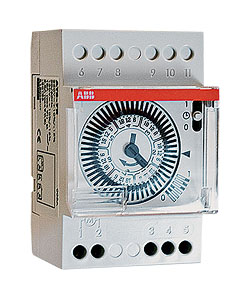

11-12.Устанавливаемые на DIN-рейку таймеры не отличаются эффектным дизайном- в интерьере они не видны.

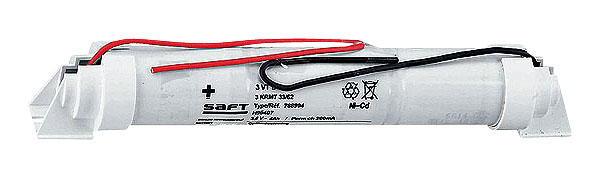

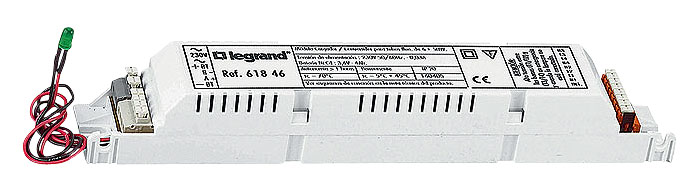

13-14.Комплект от Legrand для превращения обычного люминесцентного светильника в аварийный: инвертор/зарядное устройство (13) и аккумулятор (14)

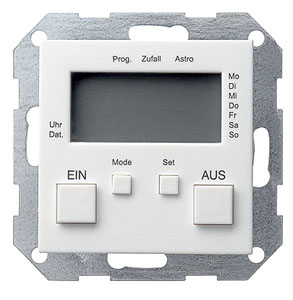

Астрономические таймеры. Для организации автоматического включения/отключения освещения чаще всего применяют устройства, в составе которых есть датчик освещенности. Однако, чтобы такие приборы работали правильно, очень важно исключить "случайные засветки" любого рода (например, днем сгустились тучи перед грозой, и аппарат решил, что уже настал вечер). Но выполнить это неимоверно сложно. Вподобных случаях на помощь приходит так называемый астрономический таймер- в нем датчика освещенности просто нет.

Устройства такого типа способны производить автоматический расчет времени восхода и захода солнца, постоянно вводя в настройку необходимые поправки. То есть если на дворе осень и вчера солнце зашло в 18.25, сегодня это произойдет на 4мин раньше. Исоответственно, сегодня на 4мин раньше астрономический таймер включит освещение. Но чтобы прибор мог все это проделывать, в его память при первоначальной настройке необходимо ввести дату, время, а также долготу и широту той местности, где таймер будут эксплуатировать.

Точность "хода" таймера составляет 1с/сут. Переход с зимнего на летнее время он совершает автоматически. Напряжение питания- 220В. Существуют модели, способные управлять не одним, а двумя и более каналами. Величина подключаемой нагрузки, как правило, не превышает 3,5кВт. Если возникает необходимость включать более мощные лампы, в этом случае подключение нужно производить через электромагнитные пускатели. Выпускают астрономические таймеры фирмы Berker, Siemens идр. Стоимость их довольно высока- 2- 12тыс.руб., но создаваемые удобства с лихвой компенсируют эти затраты. Например, четырехканальный цифровой таймер 7LF4 444 (Siemens) может программировать на год вперед, помимо этого он имеет такую оригинальную функцию, как "Отпуск" (имитация присутствия), и ряд других. Вобщем, один раз запрограммировал все, что необходимо,- и целый год ни о чем не думаешь.

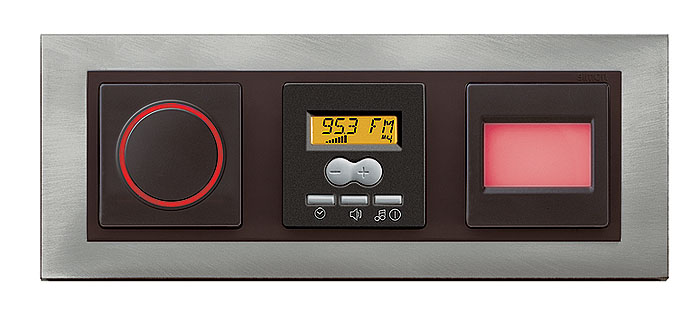

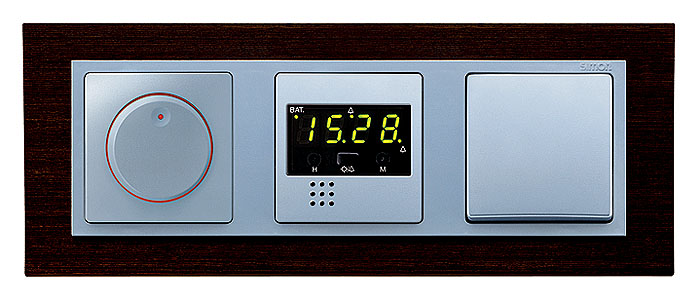

Simon Vimar Siemens

Таймеры с суточным/ недельным циклом особенно удобны для использования в системах отопления и кондиционирования воздуха, орошения, а также внутреннего и наружного освещения.

Что предлагает рынок? Таймеры выпускают практически все крупные производители электроустановочных изделий. Например, Gira предлагает три версии- от простенькой электромеханической (цена- 2600руб.) до "навороченной" электронной (цена- 10 500руб.). Уряда крупных изготовителей картина примерно та же. Но у некоторых из них выбор таймеров чрезвычайно широк. Например, в ассортименте компании Duwi (Германия) одних только механических и электронных розеток-переходников больше 20 (цена- 180-600руб.). Еще одно исключение- компания Siemens, представляющая широчайший набор механических и цифровых таймеров, монтируемых на DIN-рейку. Среди них есть и специализированные (например, выключатели с выдержкой времени для освещения лестничных клеток или с задержкой времени отключения для вентиляторов и многое другое).

Если постараться, можно найти и модели таймеров стоимостью менее 100руб. Например, в одной из крупных торговых сетей автору этих строк предложили упаковку с двумя электромеханическими таймерами всего за 99руб. Конечно, такие цены весьма соблазнительны, однако практика показывает, что долго дешевые устройства не живут. Да и доверять им управление электроприборами, тем более в отсутствие хозяев, как-то боязно. На наш взгляд, стоит предпочесть продукцию проверенного годами производителя, имеющую гарантийный талон. Пусть она обойдется дороже, зато, как говорится, спать вы будете гораздо спокойнее.

Аварийное освещение

При строительстве загородного дома или отделке квартиры, как правило, на основании дизайн-проекта и проекта освещения подробно рассчитывают сильно- и слаботочные линии, тип и сечение кабелей, определяют способы их прокладки ит.д. Ивсе это делают в соответствии с существующими ПУЭ (Правила устройства электроустановок), ГОСТами и прочей нормативной документацией. Авот система аварийного освещения в таком проекте обычно не предусмотрена. Причина проста- та самая нормативная документация обязывает оснащать такой системой только общественные здания. Частные же дома в ней вроде бы и не нуждаются.

Фото 15
Foscarini
Фото 16 Фото 17

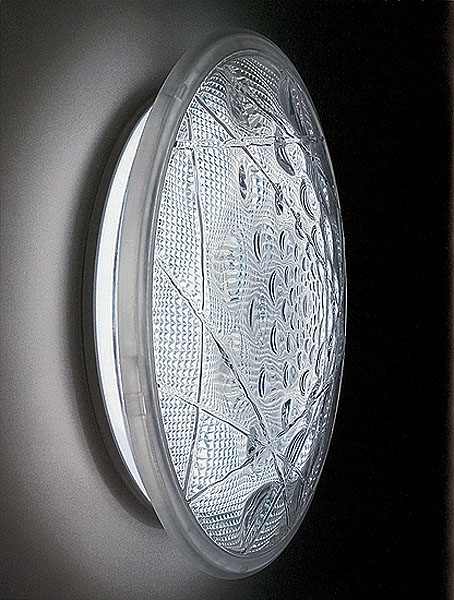

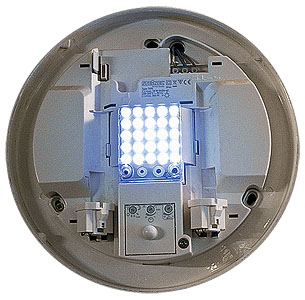

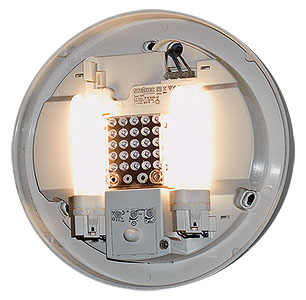

15-17.Независимые аварийные светильники улучшенного дизайна: 15- See you (Foscarini); 16, 17- RS PRO System (Steinel): от сети работают две лампы накаливания, от аварийного аккумулятора- блок светодиодов (16)

Конечно, состоятельные владельцы с таким положением дел мириться не желают и еще на стадии проектирования оснащают свои жилища автоматически включающимися источниками автономного питания- дизельными или бензиновыми генераторами. Эти устройства, как правило, подают питание по заранее проложенным специальным линиям и обеспечивают электроэнергией не весь дом, а только его жизненно необходимые элементы- системы отопления, охраны, пожарной сигнализации ит.д. Иногда электричество поступает в специальные коридорные светильники (чтобы хотя бы путь к электрощитку подсвечивался) и в кухню (авария аварией, но не оставаться же из-за этого голодным).

Ну а как быть тем, кто в собственном доме такую аварийную систему вовремя не запланировал и по ряду причин (например, недостаток средств, отсутствие площадей ит.д.) уже никогда не создаст? Или хозяевам квартир, в которых об устройстве аварийного освещения и речи быть не может? Неужели с риском для жизни бродить по родному жилищу в кромешной темноте? (Предвидим возражение умудренного опытом читателя: "Почему с риском- ведь есть же фонарик и на худой конец спички!" Но кто знает, в какой момент и где вас застанет отключение электроэнергии, а до спичек и фонаря надо еще добраться.) Именно для таких случаев многие производители электроустановочных изделий предлагают специальные аварийные светильники с автономным источником питания- аккумулятором.

Jung Simon Legrand

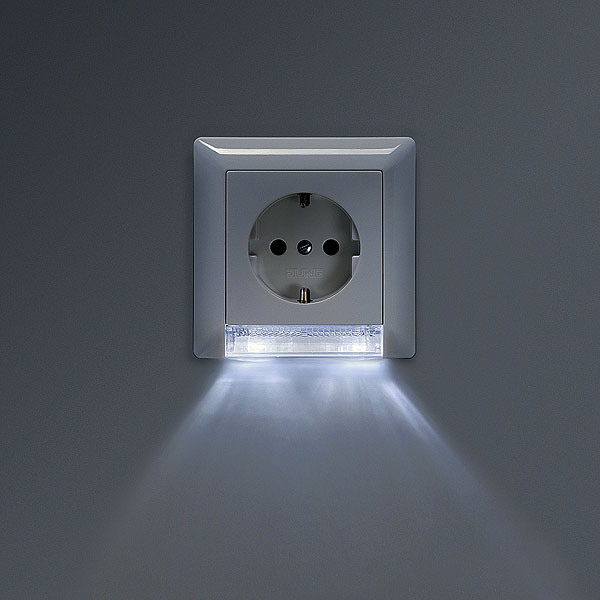

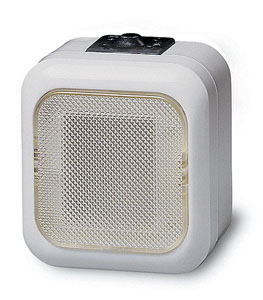

Различные варианты стационарных (неизвлекаемых и непереносных) модульных устройств аварийной подсветки

Виды аварийных светильников. Эти устройства можно условно разделить на три вида. Первый- светильник постоянного действия, в котором лампы освещения продолжают как ни в чем не бывало работать и после отключения сети. Второй- светильник непостоянного действия: в нем лампы аварийного освещения включаются только при исчезновении питающего напряжения. Третий- комбинированный- оснащен какминимум двумя лампами, одна из которых питается от осветительной сети, а вторая- от аккумулятора.

Условно виды светильников можно разделить на стационарные и мобильные, а в каждой из этих групп- на отдельно стоящие и модульные.

Стационарные отдельно стоящие устройства. Чаще всего такие аварийные светильники работают с трубчатыми люминесцентными лампами. Эти приборы монтируют на стену или потолок либо встраивают в них. На рынке данные изделия предлагают как отечественные, так и зарубежные производители, а цена колеблется в диапазоне 2-4тыс.руб. Ивсе вроде бы хорошо, вот только внешний вид у них, как правило, не слишком стильный, что может ухудшить интерьер тех помещений, где они установлены.

Но, как говорится, на вкус и цвет... Ивозможно, кому-то вполне подойдет монтируемый над дверным проемом компактный осветительный прибор БС-881-8 ("Белый свет", 1950руб.), который в общественных зданиях применяют для обозначения аварийных выходов. Он относится к светильникам непостоянного действия: при наличии напряжения в сети подзаряжается встроенный Ni-Cd-аккумулятор, при отключении электроэнергии включается лампа мощностью 8Вт (типа ЛЛ, работающая в течение 1ч). Корпус изготовлен из белого ABS-пластика, а рассеиватель- из матового поликарбоната. Масса- 0,68кг. Аналогичные компактные устройства предлагают также фирмы Legrand и Duisa.

Те, кому не нравится внешний вид таких аварийных светильников, могут приобрести устройства с улучшенным дизайном. При подготовке этой статьи нам удалось найти два таких (хотя, судя по каталогам других фирм, их гораздо больше): RS PRO System (Steinel, Германия) и See you (Foscarini, Италия).

Светильник RS PRO System производитель буквально напичкал самыми современными электронными устройствами. Это датчик объема, реагирующий на появление в поле его "зрения" людей, сумеречный датчик, предотвращающий включение прибора в светлое время суток, и блок светодиодов, запускающийся автоматически при исчезновении напряжения в сети (способен до 8ч работать от встроенного аккумулятора). Все они скрыты под полусферическим колпаком светильника и для окружающих остаются абсолютно незаметными. От сети осветительный прибор работает с двумя экономичными ТС-DEL лампами накаливания мощностью 13 или 18Вт. Стоимость устройства в полной комплектации (светильник, лампы, светодиодный блок, компактный аккумулятор) довольно велика- около 10тыс.руб. Светильник See you не в такой мере оснащен электроникой, зато, по заверению производителя, создает эксклюзивный дизайн освещения, обеспечиваемый двухслойной линзой- колпаком из прочного акрила с многоуровневой поверхностью. Корпус прибора водонепроницаем, что дает возможность использовать его не только в интерьере, но и на фасаде дома. Устройство также снабжено светодиодным блоком и аккумулятором. Цена светильника с аварийным блоком еще выше, чем предыдущего,- около 19,6тыс.руб.

"Аварийка" по собственному вкусу. Те, кому не по нраву и эти аварийные светильники, могут создать их из уже имеющихся и подходящих по стилю светильников с люминесцентными лампами мощностью до 75Вт. Для этого компания Legrand выпускает устройство автономного питания, которое содержит аккумуляторную батарею, зарядное устройство, индикатор режима работы (светодиод) и специальный электронный модуль (к последнему по определенной схеме подключаются электронный балласт и люминесцентные лампы светильника). Время перезарядки аккумуляторной батареи- 24ч. Устройство автономного питания обеспечивает ава- рийное освещение в течение 1-3ч в зависимости от модели применяемого аккумулятора и мощности ламп в светильнике. Стоимость- от 3550руб.

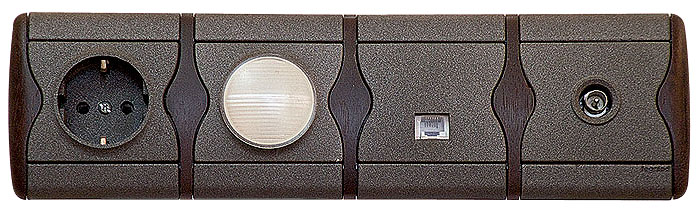

Стационарные модульные изделия. Вы сторонник более компактных или устанавливаемых в стандартную монтажную коробку устройств? И для вас на рынке есть продукция. Причем она впишется в любой интерьер, поскольку просто не будет в нем заметна- внешнее оформление (лицевые панели, декоративные рамки) у нее такое же, как у выключателей и розеток, выпускаемых в данной серии электроустановочных изделий.

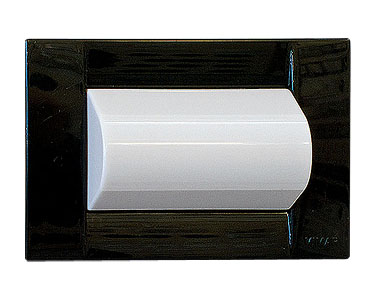

Например, фирмы Simon и Legrand предлагают стационарные (то есть не извлекаемые из коробки или блока и тем более не переносные) модульные устройства аварийной подсветки, которые сами собой зажигаются при исчезновении в сети напряжения. УSimon (серия 82) экран подсветки квадратный (1800руб.), у Legrand (серия Sagan)- круглый (3280руб.).

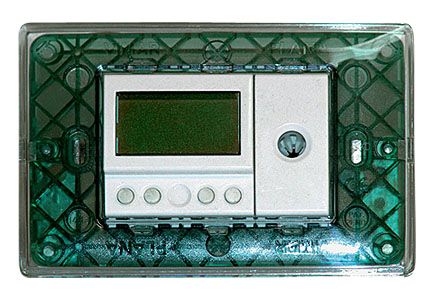

Мобильные модульные устройства. Фирма Vimar в сериях изделий Idea и Eikon предлагает встраиваемые в монтажную коробку компактные "фонарики". Пока с напряжением все в порядке, "фонарик" подсоединен к сети и подзаряжает встроенный в него аккумулятор. Напряжение исчезло- вынимаете устройство из гнезда, нажимаете кнопку на корпусе и пользуетесь им при перемещении по дому как обычным фонариком или вставляете включенным обратно в гнездо, получив таким образом подсветку. Цена значительна, и чем компактнее изделие, тем она выше. Так, "фонарик" из серии Idea, встраиваемый на место трехклавишного выключателя, обойдется в 3500руб., а вот компактное устройство, встраиваемое на место обычного одинарного выключателя из серии Eikon,- в 4600руб.

Vimar Vimar ABB

Мобильные модульные "фонарики" с аккумулятором.

Самое же дешевое (1150руб.) из найденных нами при подготовке этой статьи устройств- Dulux Mobil Combi Accu- предлагает компания Osram. Оно представляет собой аккумуляторный фонарь, устанавливаемый на закрепляемую на стене базу (к последней подключен вставленный в розетку адаптер). Пока в сети есть напряжение, изделие заряжает аккумулятор и на ваши попытки включить его, не сняв с базы, не реагирует. Но вот исчезло напряжение или же устройство сняли с базы- и перед вами фонарик, которым можно пользоваться и как подсветкой. Вобщем, все простенько, недорого и даже симпатично, разве что болтающийся в воздухе провод несколько портит дизайн.

Фото 18
Legrand
Фото 19
Duisa
Фото 20 Фото 21

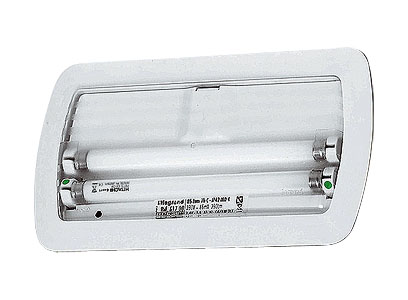

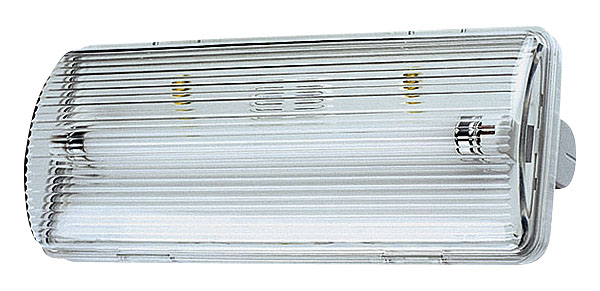

18-19.Стационарные отдельно стоящие аварийные светильники Legrand (18) и Duisa (19). Их дизайн максимально прост и подчинен функциональности.

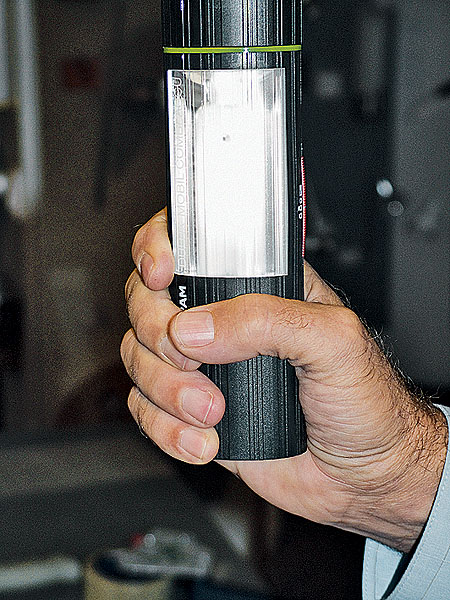

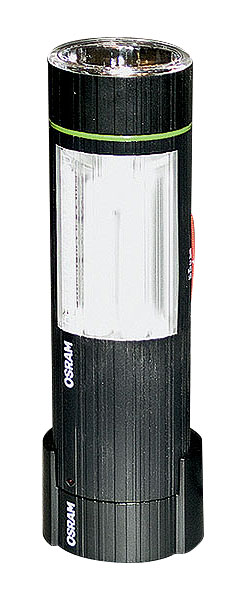

20-21.Одно из самых дешевых устройств- фонарь аккумуляторный Dulux Mobil Combi Accu (Osram)

Вот, пожалуй, и все, что мы хотели рассказать нашим читателям в этот раз. Однако это далеко не все из того, что мы задумали написать о "поумневшем" доме. Изначит, впереди у нас с вами еще много интересного. Так что продолжение следует.

Редакция благодарит фирмы ABB, Berker, Elso, Gira, Jung, Legrand, Merten, MK Electric, Osram, Schneider Electric, Siemens, Simon, "Испанский дом электротехники", магазин "Оби Белая Дача", а также салоны "Светильники на Малой Ордынке, 39" и "Электро-Скат" за помощь в подготовке материала.
