Жизнь в движении

У раздвижных дверей есть верные сторонники и принципиальные противники. Особенно горячие споры идут по поводу входных конструкций, обязанных обеспечивать хорошую тепло- и звукоизоляцию, надежно функционировать при минусовых температурах и препятствовать незаконному проникновению в жилище. Справится ли со всеми этими задачами «раздвижка»? Попробуем разобраться.

Чтобы внести ясность, сразу оговоримся, что раздвижные системы можно разделить на четыре класса: мебельные дверцы (применяются в шкафах-купе), внутриквартирные двери и перегородки, окна для остекления неотапливаемых балконов и лоджий и, наконец, "теплые" двери и окна. При очевидной схожести принципа открывания конструкция "теплых" систем имеет очень мало общего с устройством "холодных". Ведь для того, чтобы полотно имело возможность легко откатываться в сторону, необходимы зазоры между ним и рамой (коробкой), а для обеспечения герметичности- напротив, плотное прилегание их друг к другу через контуры уплотнения. Забегая вперед, скажем, что конструкторам удалось разрешить этот конфликт.

Футуристический подход

Первые раздвижные двери из пластиковых и алюминиевых профилей, снабженные стеклопакетами, появились на нашем рынке около 15лет назад как элитарный продукт, и с тех пор их статус практически не изменился. За "теплую" раздвижную дверь и сегодня придется заплатить немалую сумму, в 2-2,5 раза превышающую стоимость распашной конструкции из тех же материалов и с аналогичными параметрами. Но, согласитесь, с подобным увеличением затрат вполне можно смириться, если вы приверженец новейших тенденций архитектуры и дизайна интерьера и к тому же вам импонирует принцип действия "раздвижки". Что касается чисто практических выгод- это решение позволяет использовать полотна очень больших размеров, благодаря чему появляется возможность улучшить инсоляцию помещения и визуально расширить его границы. Ачтобы открыть дверь, практически не нужно свободного от мебели пространства.

Вкачестве входных дверей в домах раздвижные конструкции могут быть установлены лишь в редких случаях- например, в тщательно охраняемых поселках. Чаще они служат для выхода на улицу с остекленной отапливаемой террасы или из пристроенного к дому зимнего сада (таким способом организуют сообщение с внутренней территорией участка). Вгороде подобные двери используют главным образом в качестве балконных.

Встатье мы рассмотрим подъемно-раздвижные, параллельно-сдвижные, а также складные двери ("книжки" и "гармошки"). Заметим, что от конструктивного типа во многом зависят габариты изделия, его теплоизолирующие и другие свойства. Идаже в рамках одной системы профилей и фурнитуры (в зависимости от исполнения) может существовать заметная вариативность параметров.

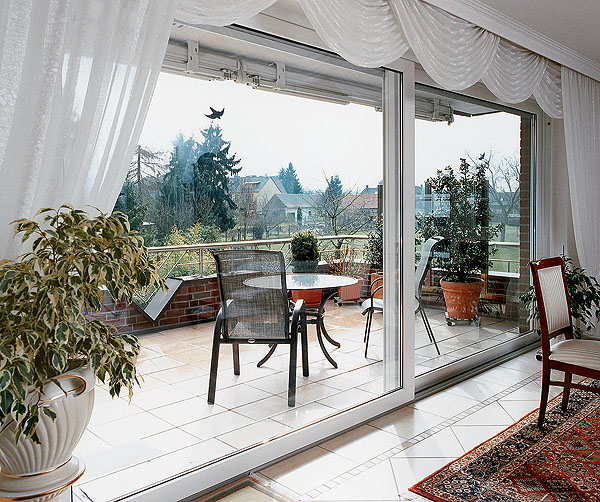

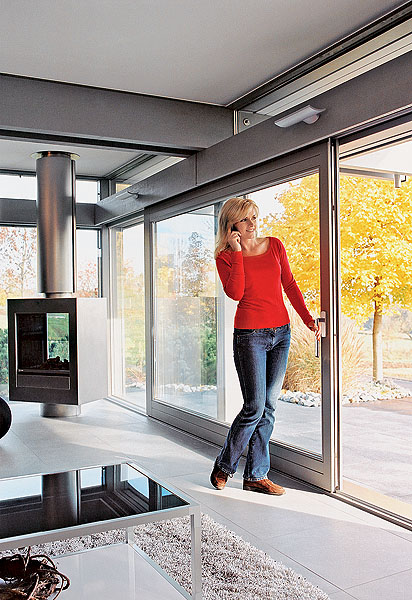

Фото 1 Siegenia-Aubi

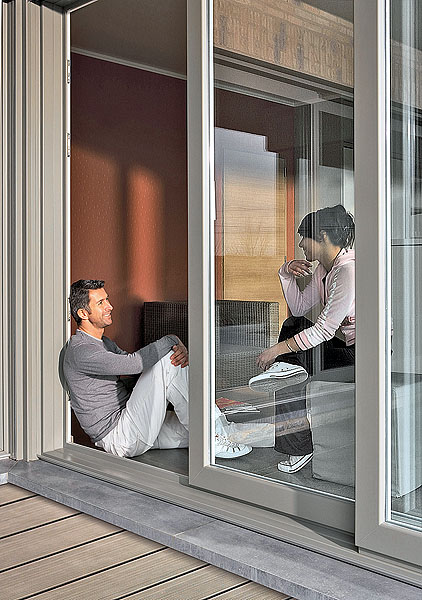

Фото 2 Rehau

Фото 3 VEKA

Фото 4 Rehau

1.Механизмы раздвижных дверей рассчитаны на 15тыс.циклов открывания/закрывания, то есть примерно на 20лет эксплуатации.

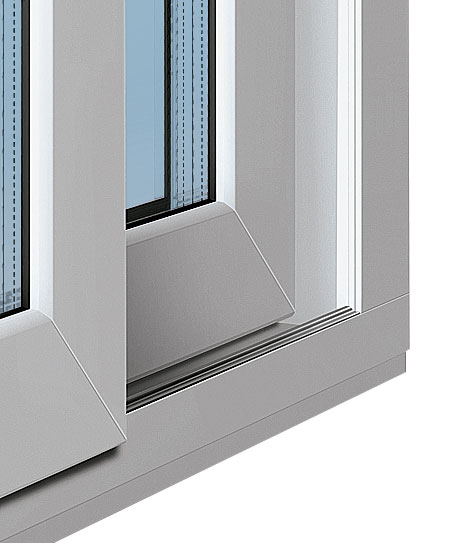

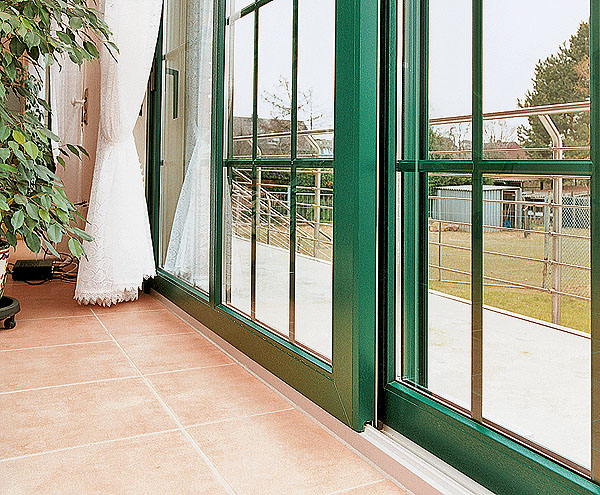

2.Направляющая шина возвышается над уровнем пола всего на 10-20мм и не создает неудобств при ходьбе.

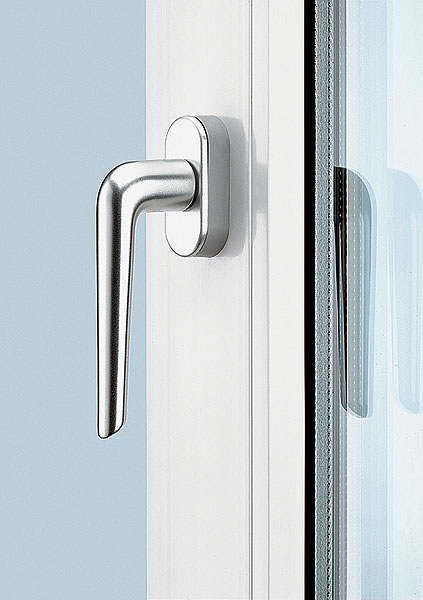

3.Стандартный комплект фурнитуры для подъемно-раздвижной двери предусматривает расположение управляющей ручки только изнутри помещения. Возможность запереть дверь снаружи предлагают как опцию.
4.Для крупногабаритных дверей из ПВХ лучше всего подойдут белые профили. Они не так сильно нагреваются на солнце, как ламинированные пленкой темных тонов. Поэтому линейное тепловое расширение деталей оказывается меньше, а геометрия конструкции- стабильнее.

На подъеме

Пожалуй, наиболее интересны с конструктивной точки зрения подъемно-раздвижные двери. При открывании такой двери ее полотно приподнимается на 10-15мм, после чего его легко откатить в сторону. Подъем полотна происходит за счет того, что при повороте управляющей ручки на 180 из его нижнего торца выдвигаются и становятся на направляющую шину опорные роликовые каретки. Когда дверь закрыта, полотно опущено и прилегает к коробке через два контура уплотнителей, а верхний и нижний запорные штыри (шпингалеты) входят в отверстия в коробке. Механизм позволяет опустить полотно в любом месте по ходу движения. При этом оно будет зафиксировано собственным весом, а запорные штыри не выдвинутся благодаря наличию блокирующего механизма.

Полотно подъемно-раздвижной двери может перемещаться лишь в пределах коробки, к которой прикреплены несущая и направляющая шины, поэтому такие двери делают двупольными (роликовым механизмом оснащают оба полотна либо только одно из них- второе привинчивают к коробке через уплотнитель). Впрочем, возможности фурнитуры позволяют изготовлять двери и с четырьмя полотнами.

Долгое время самым слабым местом подъемно-раздвижных дверей был верхний стык полотна и коробки, где приходилось использовать скользящий щеточный уплотнитель, не обеспечивающий достаточной герметичности. Герметичность конструкции старались повысить, увеличивая ширину щеток и число контуров уплотнения. Однако гораздо лучших результатов добились, применив лепестковые уплотнители из термополимера, которые при опускании полотна ложатся на горизонтальные полки верхней направляющей шины, перекрывая зазор, как в подъемно-раздвижных дверях VEKA (Германия). Это повышает индекс изоляции воздушного шума с 27-32 до 38-40дБ.

Упервых моделей подъемно-раздвижных дверей из ПВХ имелся и еще один недостаток- промерзание пороговой зоны. Из-за значительной нагрузки, создаваемой массивными полотнами, нельзя было делать порог из обычного рамного профиля. Поэтому производители фурнитуры включили в комплект алюминиевый пороговый профиль, но не учли высокую теплопроводность материала. Сегодня эта недоработка устранена: пороги имеют терморазрыв из ПВХ. Вассортименте производителей появились очень низкие пороги (менее 20мм), не мешающие ходьбе. (В принципе дверь можно смонтировать таким образом, что несущая шина окажется заподлицо с поверхностью пола, однако в этом случае она будет очень быстро загрязняться.) В каретках применяют ролики с долговечными игольчатыми подшипниками.

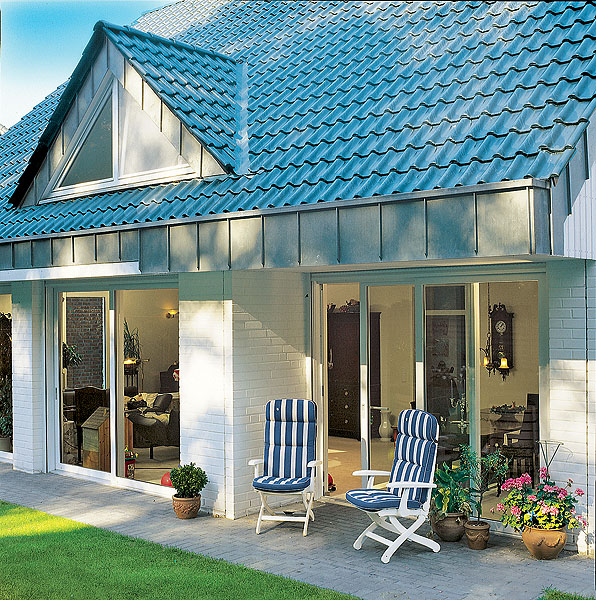

Фото 5 profine Group

Фото 6 profine Group

Фото 7 Siegenia-Aubi

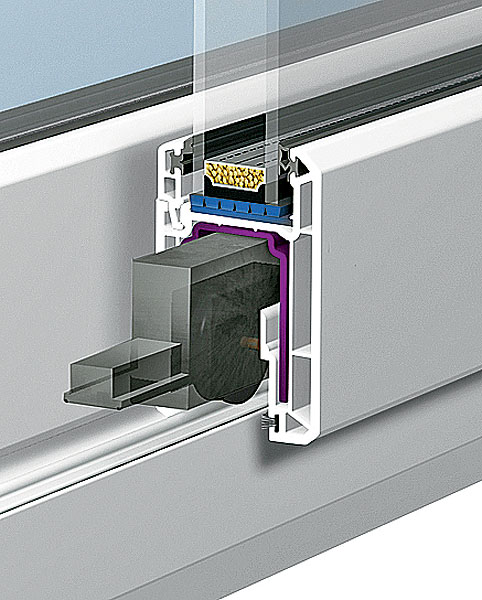

5-7.Створки подъемно-раздвижных дверей(5) имеют внизу паз(6), в котором расположены роликовые каретки(6,7). Каждое полотно независимо от его ширины оснащают двумя такими каретками; посредством тяг они связаны с эксцентриком управляющей ручки.

Массивные полотна подъемно-раздвижных дверей при закрывании могут представлять определенную опасность, если не установить противоударный тормоз. Он гасит инерцию на последних 50-100мм хода полотна, тем самым предотвращая его удар о стойку коробки и не позволяя защемить пальцы.

Для производства подъемно-раздвижных дверей необходимы такие комплекты фурнитуры, как HS-Portal (Siegenia-Aubi) и AtriumHS (Hautau) (обе- Германия). Специальные профильные системы изготовляют в основном из ПВХ- Brillant-DesignHS (Rehau), PremiDoor (profine Group), S8000 (Gealan), Softline70HS и ToplineHS (VEKA), 70HS (Aluplast), CoronaCT70HS (Schco) (все- Германия), HST 76 Elite (Deceuninck, Бельгия). Коробочный профиль для подъемно-раздвижных дверей имеет 5-6внутренних воздушных камер и ширину 160-205мм, а створочный- 4-6камер и ширину 70-80мм. Сопротивление теплопередаче главных профилей- не менее 0,7м²C/Вт. При сборке изделий в углах не просто сваривают пластик, как у окон, а, используя металлические соединители, свинчивают друг с другом армирующие вкладыши.

Что касается дверей из «теплого» алюминия, из-за очень высокой стоимости они практически не пользуются спросом в частном домостроении. Более популярны деревянные подъемно-раздвижные двери, так как деревообрабатывающие предприятия имеют возможность самостоятельно изготовлять профили нужного сечения.

Ищем параллели

Параллельно-cдвижные двери (их еще называют параллельно-отставными и откидными сдвижными) наверняка знакомы читателям. При открывании их створку нужно сначала потянуть на себя, а затем сдвинуть вбок. Направляющую и несущую шины крепят к дверной коробке внакладку изнутри помещения, а роликовые каретки соединяют со створкой посредством поворотно-выдвижных кронштейнов. Благодаря последним створка может «выезжать» из плоскости коробки в сторону помещения.

Несомненным плюсом параллельно-сдвижного открывания является возможность установить дверь в узкий проем, рассчитанный на однопольный блок. Коробку в этом случае монтируют, сместив в проеме в сторону помещения, и крепят направляющие шины на стену. Полотно может также двигаться параллельно соседствующему с ним окну. (Но монтировать весь балконный блок надо одновременно, и придется отказаться от подоконника, а батарею отопления перенести на соседнюю стену.)

Фото 8 Deceuninck

Фото 9 Aluplast

Фото 10 Hautau

Фото 11 Siegenia-Aubi

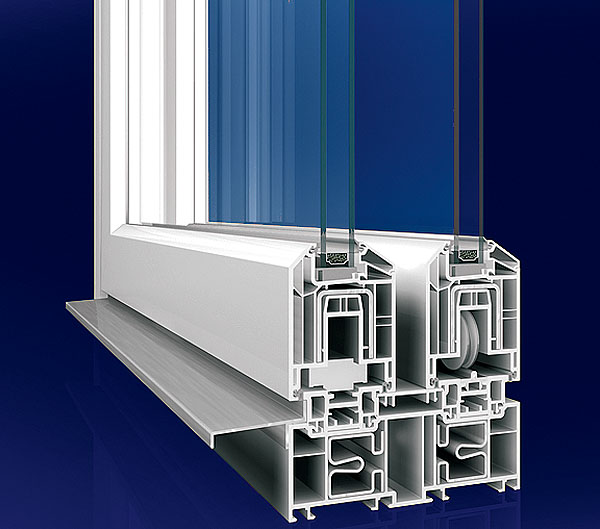

8.Некоторые профильные системы включают стальной оцинкованный отлив.

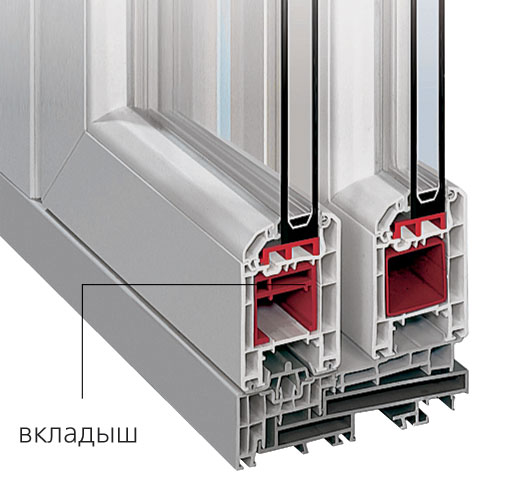

9.Толщина стали усиливающего вкладыша должна составлять не менее 2мм.

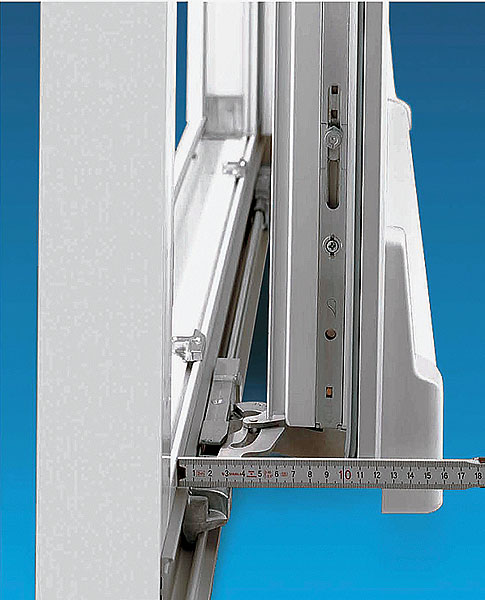

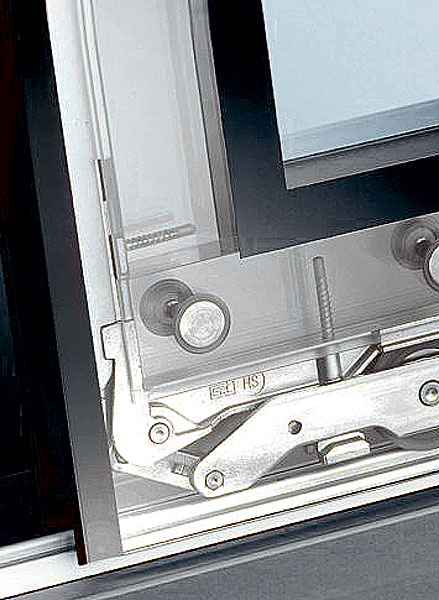

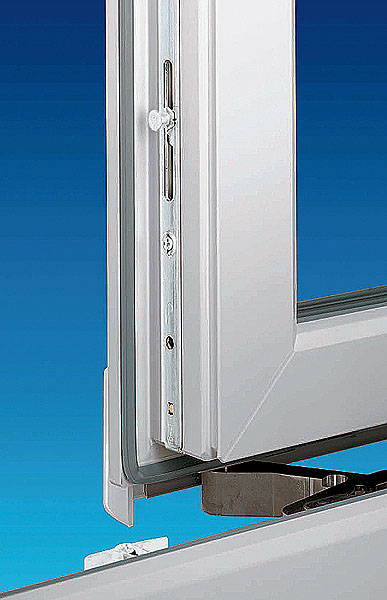

10-11.Вразных моделях фурнитуры для параллельно-сдвижных дверей длина поворотных кронштейнов различна. Чем она больше, тем более широкие (и «теплые») профили можно использовать.

Для параллельно-сдвижных дверей не требуется специальный профиль- подойдет обычный оконный либо так называемый промежуточный (для крупногабаритных конструкций), присутствующий в большинстве развитых систем пластиковых профилей, таких, как Brillant-Design (Rehau), КБЕ "Эксперт", TROCAL InnoNova70.А5 (обе- profine Group), Topline (VEKA). Параллельно-сдвижные конструкции можно изготовить не только из ПВХ, но и из дерева и алюминия.

На нашем рынке представлены комплекты фурнитуры для параллельно-cдвижных дверей многих производителей- PSK-Portal (Siegenia-Aubi), AtriumHKS (Hautau), PatioS и PatioZ (Roto, Германия), SKBSystem (MACO, Австрия). Некоторые двери этого типа можно откидывать в режиме щелевого проветривания.

Рекомендуем оснастить параллельно-сдвижную дверь фурнитурой в противовзломном исполнении. От обычной она отличается тем, что запирающие цапфы имеют грибовидную форму и не дают отжать полотно от коробки. Если при этом снабдить дверь стеклопакетом с триплексом, она сможет сопротивляться взлому до 20мин при условии, что злоумышленник не располагает специальным инструментом (класс защиты II по европейскому стандарту DINVENV1627).

Нелишними представляются также функция «Закрывание без запирания» и наружная ручка, дающие возможность манипулировать створкой с внешней стороны.

Вскладном формате

Складные двери- "книжки" (так называют складную дверь, если ее створки состоят не более чем из двух элементов) и "гармошки" (число элементов створки- более двух)- дают возможность почти полностью открыть проем, сдвинув створку к стене.

Части створок скрепляют друг с другом петлями и снабжают опорными роликами, катящимися по нижней направляющей, которую привинчивают к нижнему брусу коробки либо монтируют непосредственно на пол. Обвязки створок делают из пластикового, деревянного или алюминиевого оконного профиля. Из всех "теплых" раздвижных дверей складные наименее герметичны: протяженность стыков у них больше, а из-за отсутствия прижимных запоров у каждого створочного элемента неизбежны зазоры в зоне нижнего и верхнего притворов. Поэтому имеет смысл их устанавливать только между комнатой и утепленной лоджией. Впрочем, в последних модификациях фурнитуры FS-Portal (Siegenia-Aubi) и Patio6080 (Roto) предусмотрена возможность запирать обе части полотна двери-«книжки», а также откидывать один из створочных элементов в режиме щелевого проветривания.

Любимый размер, любимый цвет

Хотя раздвижные системы и разрабатывали главным образом для больших проемов (имеющих ширину от 1000мм и высоту от 2100мм), но и для них существуют ограничения размеров, обусловленные возможностями фурнитуры и свойствами материала, из которого изготовлены рамные конструкции.

Производители фурнитуры вводят ограничения главным образом массы подвижных элементов. При этом наибольшей грузоподъемностью об-ладают механизмы для подъемно-раздвижных дверей, способные выдержать полотна массой до 400кг.Комплекты фурнитуры для параллельно-сдвижных дверей в зависимости от модификации могут нести створки разной массы: 90, 100, 130, 150, 180 и 200кг.Масса створочных элементов складных дверей не должна превышать 80кг (зато их число может доходить до 7 при максимальной длине направляющей 6,8м).

Механизм движения полотна лучше не нагружать до предела, в противном случае срок его службы заметно сократится. Так, например, специалисты рекомендуют при массе полотна 90-100кг использовать механизм, выдерживающий до 130-150кг. (Рассчитать массу полотна можно самостоятельно, исходя из того, что 1м² стекла толщиной 4мм весит около 10кг, то есть двухкамерный стеклопакет той же площади весит чуть больше 30кг; при этом его масса составляет 70-85% от массы полотна.)

Минимальные размеры полотен также зависят от типа фурнитуры. Скажем, в рамках программы Siegenia-Aubi нельзя изготовить полотно подъемно-раздвижной двери шириной менее 780мм, параллельно-сдвижной- менее 670мм, а створочный элемент "гармошки"- менее 330мм.

Фото 12 Roto

Фото 13 Roto

Фото 14 Roto

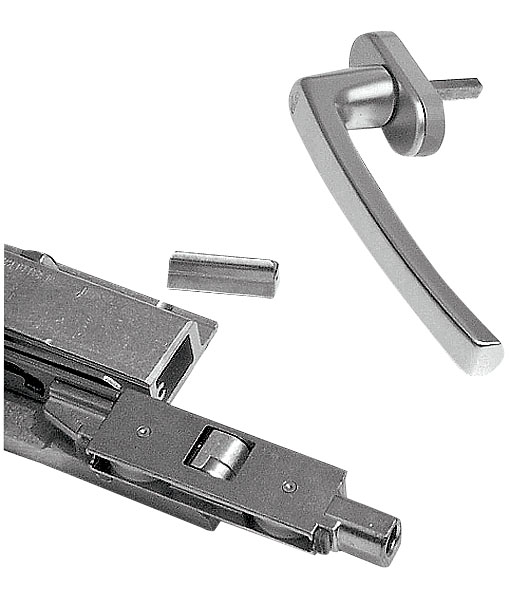

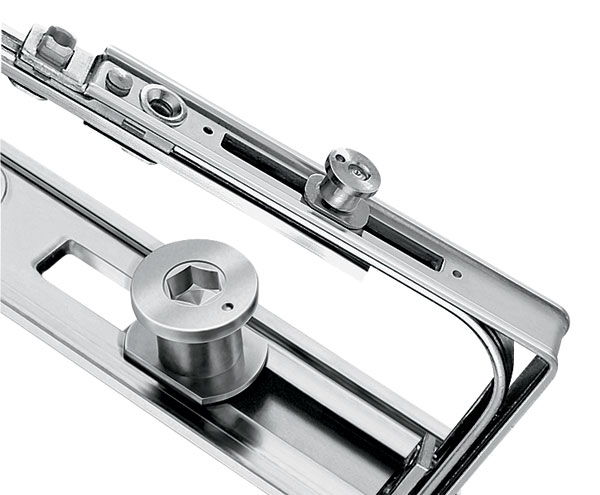

12-14.Рабочие детали фурнитуры- роликовые каретки и механизм их выдвижения(12), запорные цапфы с тягами(13) идр.- изготовляют в основном из легированной стали с антикоррозионным покрытием; по предварительному заказу некоторые производители могут выполнить комплект из нержавеющей стали. Дверные ручки(14) окрашивают термоотверждаемой эмалью либо хромируют.

Что касается максимальных размеров полотен и коробок, эти ограничения задают главным образом производители профилей. Из дерева допустимо изготовлять створки высотой до 2700мм, но только если ширина не превышает 900мм. Максимальные размеры полотен из специального ПВХ-профиля для подъемно-раздвижных дверей- 24001800мм, из белого оконного ПВХ-профиля- 22001100мм, а из ламинированного- 2100900мм. Конечно, мы привели усредненные значения, ведь многое зависит от типа стеклопакета, способа его монтажа (при вклеивании стеклопакета в створку ее габариты могут быть увеличены), ветровых нагрузок ит.д.

Заметим, что высота полотна подъемно-раздвижной и параллельно-сдвижной двери не может превышать ширину более чем в 2,5 раза: расстояния между каретками в этом случае недостаточно для равномерного движения полотна по треку.

Палитра ламинации ПВХ-профиля для подъемно-раздвижных дверей лишь немногим беднее, чем оконного. Так, модель S8000IQ (Gealan) предлагают помимо белого в пяти дополнительных цветах и девяти видах декора под дерево. Ну а деревянные двери покрывают тонирующими пропитками, красят в любой цвет палитры RAL, снабжают снаружи алюминиевыми накладками, которые, в свою очередь, обрабатывают порошковой эмалью, анодируют и ламинируют. Крупные производители располагают собственным оборудованием для этих операций, благодаря чему возможности выбора увеличиваются, а срок ожидания заказа сокращается.

Подвижные детали и направляющие шины механизмов закрывают декоративными профилями из белого пластика или анодированного либо окрашенного алюминия, которыми укомплектован набор фурнитуры. Выбор цветов невелик, но все же позволяет подобрать накладки, не контрастирующие с переплетом (например, MACO предлагает изделия белого, коричневого, бронзового, серого матового и серебристого цветов).

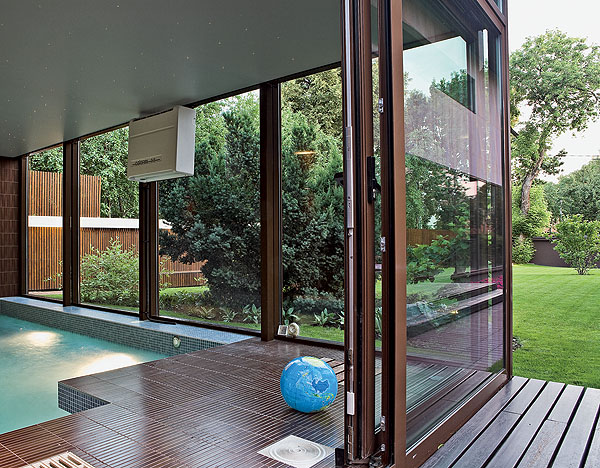

Фото 15 Архитекторы В.Адомавичус, В.Вишняускене Фото Р.Шеломенцева

Фото 16 JAS Timber

Фото 17 JAS Timber

Фото 18 Deceuninck

15.Раздвижную дверь часто сочетают с неоткрывающимся французским окном. Для крупноформатного остекления предпочтительны безопасные стеклопакеты с триплексом или закаленным стеклом. Правда, стоимость конструкции при этом возрастет в 1,5-2 раза.

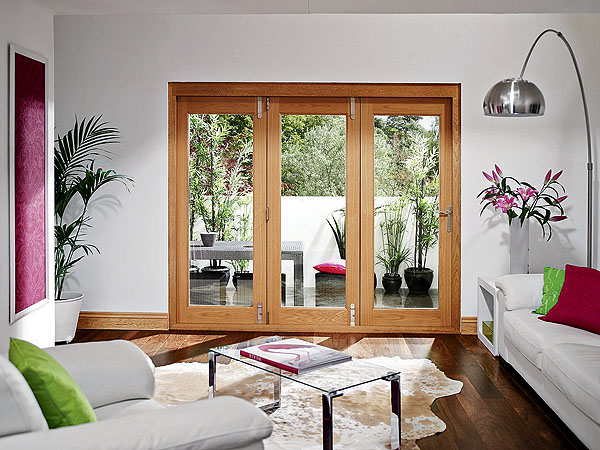

16.За счет значительной высоты (видимой ширины) створочных профилей эта дверь-"гармошка" выглядит массивной, хотя на самом деле представляет собой довольно легкую конструкцию. Вкачестве входной или балконной даже при наличии стеклопакетов ее можно использовать только в регионах с мягким климатом.

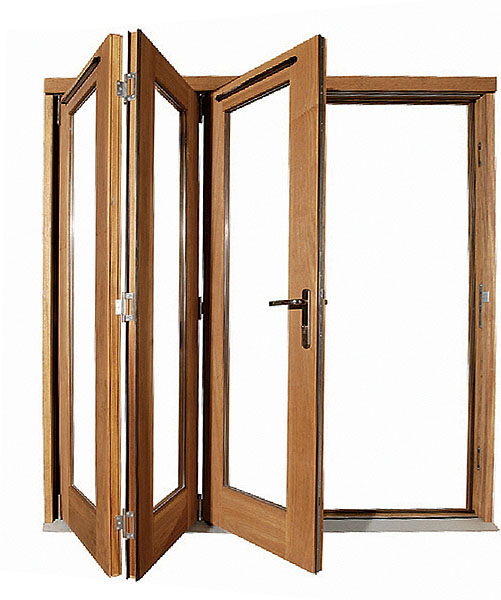

17.Створки "гармошек" соединяют попарно как минимум тремя осевыми петлями. При этом каждую пару створок снабжают роликовой кареткой.
18.Впроцессе монтажа утеплитель (полиуретановую пену) под пороговым профилем нужно с обеих сторон защитить от влаги битумной мастикой либо гидроизоляционной лентой. После этого монтажный шов закрывают металлической накладкой или укладывают перед порогом керамогранитную плитку, клинкер ит.п.

От заказа до монтажа

Заказы на изготовление подъемно-раздвижных дверей из ПВХ или алюминия принимают лишь немногие крупнейшие изготовители светопрозрачных конструкций. Лучше всего обратиться прямо в представительство компании, выпускающей профиль, в ассортименте которой есть специальные изделия для подъемно-раздвижных дверей, или к крупным изготовителям деревянных окон. Подъемно-раздвижная конструкция средних размеров (24002200мм) из ПВХ обойдется в 45-55тыс.руб.; цена деревянной двери тех же габаритов- не менее 60тыс.руб. Параллельно-сдвижные и складные двери несколько дешевле- например, блок 21001800мм из белых ПВХ-профилей вполне возможно приобрести за 34-38тыс.руб. Монтаж раздвижной двери технологически мало отличается от установки окна. Правда, при ширине блока более 1200мм нужно дополнительно крепить верхний и нижний брусья коробки в проеме рамными дюбелями.

Обычно на двери дают комплексную гарантию 1-2года. Однако рекомендуем попросить отдельную гарантию на механизм (она должна составлять не менее 5лет). Тогда в случае его поломки все вопросы с производителем фурнитуры будет решать изготовитель двери, а вы избавитесь от лишних хлопот.

Редакция благодарит компании VEKA Rus, «Декенинк Рус», «Панорама Оконный Супермаркет», «профайн РУС», Rehau, Siegenia-Aubi за помощь в подготовке материала.
